沥青摊铺作业指导书

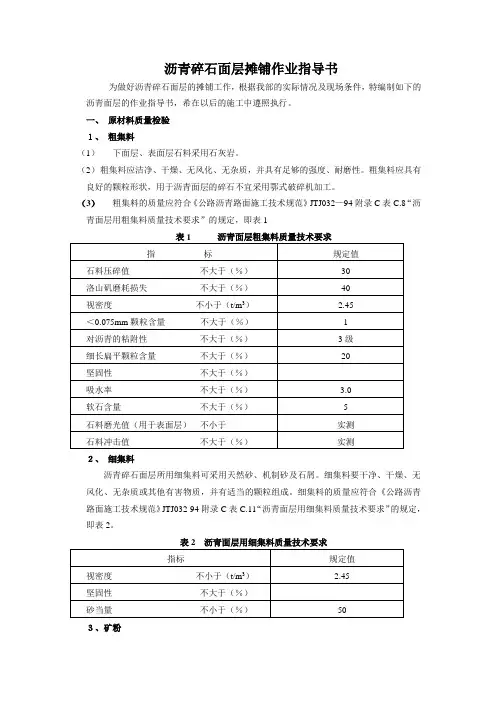

沥青碎石面层摊铺作业指导书为做好沥青碎石面层的摊铺工作，根据我部的实际情况及现场条件，特编制如下的沥青面层的作业指导书，希在以后的施工中遵照执行。

一、原材料质量检验１、粗集料（1）下面层、表面层石料采用石灰岩。

（2）粗集料应洁净、干燥、无风化、无杂质，并具有足够的强度、耐磨性。

粗集料应具有良好的颗粒形状，用于沥青面层的碎石不宜采用鄂式破碎机加工。

（3）粗集料的质量应符合《公路沥青路面施工技术规范》JTJ032—94附录C表C.8“沥青面层用粗集料质量技术要求”的规定，即表1２、细集料沥青碎石面层所用细集料可采用天然砂、机制砂及石屑。

细集料要干净、干燥、无风化、无杂质或其他有害物质，并有适当的颗粒组成。

细集料的质量应符合《公路沥青路面施工技术规范》JTJ032-94附录C表C.11“沥青面层用细集料质量技术要求”的规定，即表2。

３、矿粉沥青碎石面层所用填料可采用石灰岩或岩浆岩中的强基性岩石等憎水性石料经磨细得到的矿粉，原石料中的泥土杂质应除净，矿粉要求干燥、洁净，其质量应符合《公路沥青路面施工技术规范》JTJ032-94附录C表C.12“沥青面层用矿粉质量技术要求”的规定，即表3。

４、沥青下面层AＭ-20中粒式沥青碎石及上面层AＭ-１３沥青面层所用沥青为重交通道路石油沥青AH－70，供货商直接运至工地沥青混合料拌和站。

沥青的各项指标应符合应符合《公路沥青路面施工技术规范》（JTJ032—94）附录C的要求，即表4。

５、配合比设计沥青配合比设计分三个阶段：目标配合比设计、生产配合比设计、生产配合比验证。

根据技术规范试验规程的有关规定、要求，对选用的沥青、碎石、砂、矿粉进行试验，检验材料的各种性能、指标是否符合要求。

对粗集料、细集料进行筛分，得到各种矿料的筛分结果，利用筛分结果计算并绘制级配曲线。

根据设计的沥青混合料类型的级配曲线和矿料的颗粒组成，用图表法或试算法确定符合级配曲线要求的各种矿料的配合比例，用马歇尔试验等方法确定出最佳沥青用量。

在试验段开工前28天呈报监理工程师。

二、透层施工在基层养生达到强度并经质量检查合格后，在下面层施工之前应进行透层施工1、在洒布乳化沥青前,用秃的竹扫帚将基层表面的松散物质、赃物或尘土等所有杂物扫出路基外，必要时配以铁锹，对沾粘在表面的土块，用水清除干净。

2、用两台肩扛式森林灭火鼓风机沿着半幅路的纵向,两个人成一条斜线,前面的人靠近中央分隔带,后面的人依次递进,将基层表面的浮尘吹干净,使表面骨料外露,以利乳化沥青与基层的粘结。

3、在清扫后的基层上根据干燥程度,如基层表面干燥,须在喷洒乳化沥青前1小时左右，用洒水车洒少量的水润湿基层表面，用以打开路基表面的孔洞和降低粉尘，如果遇到阴雨天，基层表面已比较湿润,则无需洒水预湿。

对已准备好的工作面报请监理工程师进行检查，在未批准前不得喷洒乳化沥青材料。

4、有雾或有雨时不得施工,且洒布时气温不得低于10℃。

5、在沥青洒布工作前，要检查沥青喷枪，喷洒前和喷洒后，应对洒布机械的输油管道及喷油嘴进行疏通、清洗，保持喷油嘴干净，管道畅通。

6、乳化沥青在常温下洒布，一次洒布均匀，洒布后不流淌，漏洒部位用手提式喷洒器进行人工喷洒或补洒，局部多余部分应进行清理。

洒布时不得污染结构物、其它建筑物的表面，如有溅污须用有机溶液进行清除和整修。

7、集料撒布必须在乳液破乳之前（洒布后2小时）完成，集料撒布后应及时扫匀，达到全面覆盖一层，厚度一致，集料不重叠，也不漏出乳化沥青。

局部有缺料时，要人工适当找补，局部集料过多时，及时将多余集料清扫掉。

8、碾压时间应在乳化沥青破乳，充分渗透，水分蒸发后碾压。

施工完毕7天内，不许车辆通行。

三、沥青碎石面层施工方法1、沥青混合料拌合1.1 沥青混合料试拌沥青用量应通过沥青混合料配合比设计确定，采用的沥青混合料的级配及沥青用量范围见表5所示。

为提高沥青面层密水性，改善路面粘结性和对水的稳定性，施工油石比应较设计油石比增加0.1～0.2%。

在正式生产前进行试拌，提取混合料试样做密度、空隙率、沥青饱和度等试验，检验混合料性能指标。

在经过试验各项指标均达到设计要求后方可进行试验段生产。

沥青路面的表面层及下面层，在温度60℃、轮压0.7MPa条件下，车辙试验的动稳定度不小于800次/mm。

表5 沥青混合料集料级配及沥青用量范围1.2 沥青混合料正式拌和在沥青混合料试拌获得成功后，可进行大批量生产。

在进行大批量生产之前先要建立有力组织机构，确立以拌和厂厂长为中心的生产体系，减少中间层次，提高工作效率。

混合料的生产需要大批量的沥青、燃油和石料，要做好材料的及时供应，准备足够的材料贮存。

沥青混合料生产的几点注意事项：A、拌合时将矿料充分地烘干，每种规格的集料、矿粉和沥青必须分别按要求的配合比进行配料。

B、混合料的加热温度和混合料的出厂温度，保证运到施工现场的温度均高于JTJ032-94的要求。

C、所有过度加热的混合料，或已经炭化、起泡和含水的混合料都应废弃。

拌和后的混合料必须均匀一致，无花白、无粗细离析和结块现象。

D、材料的规格发生改变时，应实时调整施工配合比，报请监理工程师批准。

E、上层混合料加入抗剥落剂，下层沥青与集料的粘附性低于4级时，也应加入抗剥落剂。

2、沥青混合料的运输2.1 运输车辆组织摊铺机配10辆30t自卸汽车运输。

沥青砼运输车的运量较拌合能力和摊铺能力有所富余，施工过程中摊铺机前方应有运料车等候卸料，每一次开始摊铺时每台摊铺机前应有４～5台以上运料车等待。

2.2 保温措施沥青的运输时间控制在0.5小时以内，在运输沥青用蓬布搭盖，以防运输途中遇雨或气温较低时沥青散热太快。

2.3 防离析与倾泻措施运输途中速度不宜太快，严禁急刹车。

从成品仓向运料车卸料时，自卸车分三次装料，第一次装前车厢，第二次装后车厢，第三次装中间车厢，以防止混合料离析。

在卸料时，运输车分多次匀速起斗卸料。

2.4 车厢保洁措施车辆底板采用金属底板；运料车底板及侧板应抹一层油水混合物（油水比为1:3），清除可见余液，防止混合料粘在车箱板上；每辆车均备有覆盖设备，车槽四角密封坚固；箱内边角处有堆积结块混合料时，应及时清除。

2.5 废料处理措施运至铺筑现场的混合料，应在当天或当班完成压实，没有及时压实的混合料运到监理工程师指定的地点废弃；已经离析或结成团块或在运料车卸料时滞留在车上的混合料，以及低于规定铺筑温度或被雨水淋湿的混合料都要运到监理工程师指定的地点废弃。

３、沥青混合料的摊铺采用徐工RP-751型摊铺机摊铺。

该摊铺机装有可调的活动熨平板，可自动电加热。

①摊铺前,按照规范要求,按照监理工程师同意的施工方案铺洒沥青透层和粘层。

②开始摊铺混合料时,对下承层表面进行清扫与冲洗，将表面污染的杂物洗刷干净。

③测量放样：为保证沥青面层的标高，下面层摊铺厚度采用两侧冷拔钢丝引导高程控制方式，钢丝为扭绕式，直径4mm，钢丝安装拉力大于1000kN，每10m（曲线5m）间距设一钢丝支架，严格测量架上钢丝顶点标高，以确保下面层的高程和平整度。

④摊铺机就位后,先予热15-20min,使熨平板的温度在80℃以上,按试验段提供的松铺系数计算出松铺厚度。

调整熨平板高度,用木块支垫,其厚度与松铺厚度相等,使熨平板牢固在上面.⑤根据设计图纸得知半幅路面标准断面宽度6m, 为消除纵向接缝,采用Super2000型福格勒、ABG423各一台摊铺机全幅摊铺,开设二个工作面。

⑥将摊铺机的电子感应器置于基准钢丝上，并接通电源，开始铺筑。

⑦沥青混合料的摊铺温度随沥青标号及气温的不同进行调整，正常施工时摊铺温度不低于115-140℃，但不超过165℃。

⑧摊铺机接料斗适当涂上防粘液，料车应对准摊铺机料斗中心，距摊铺机约30cm 左右停车空挡，摊铺机迎上推着料车前进，在坡度大的地段，料车可挂低速挡与摊铺机同步前进。

⑨拌和设备的生产能力与摊铺机摊铺速度相适应，应保证摊铺过程的匀速、缓慢、连续不间断，中途不得随意变速或停机，摊铺速度控制在每分钟两米左右。

摊铺中螺旋布料器应均衡地向两侧供料，使混合料高度保持在螺旋输料器输料轴的高度，以保证熨平板的平整。

⑩摊铺过程中熨平板根据铺筑厚度，使用合适的振捣频率和振幅，以保证足够的初始压实度。

⑾摊铺过程中，设专人检查铺筑厚度及平整度，发现局部离折、拖痕及其他问题及时处理。

⑿设专人负责传感器的看管，防止电子感应器在施工过程脱离基准钢丝。

⒀摊铺遇雨时，立即停止施工，并清除未压实成型的混合料。

遭受雨淋的混合料废弃，不得卸入摊铺机摊铺。

⒁对外形不规则，路面厚度不同，空间受到限制以及构造物接头等摊铺机无法工作的地方，经监理工程师的同意可以采用人工摊铺。

3.1 沥青路面层试验段根据技术规范，沥青碎石路面施工前，提出具体实施方案，经监理工程师批准并在监理工程师监督下进行试验段铺筑。

试验段施工完成后，及时做好施工总结，形成完整的作业指导书，报请监理工程师批准，作为正式施工的控制依据。

3.2 摊铺层厚、标高、坡度控制本标段工程配备的摊铺机具有自动找平功能，摊铺厚度根据试验段中得出的松铺系数确定摊铺厚度。

在摊铺下面层时，自动找平摊铺机需要一个准确的基准面，基准面可采用设置钢丝弦线的方法，在铺设前先按设计的纵坡进行布设，摊铺机利用传感器自动调整摊铺标高和坡度。

在摊铺的过程中应经常检查虚铺的厚度。

在进行上面层的摊铺时，采用非接触式自动平衡梁装置进行控制。

3.3 摊铺速度控制摊铺机以均匀的速度行驶，它的输出量和沥青混合料的运送量相匹配，以保证混合料均匀不间断地摊铺。

摊铺过程中，不得随意变换速度，减少中途停顿次数，以免影响施工质量。

碾压速度应满足下表要求：3.4 压实混合料完成摊铺后立即进行宽度、厚度、平整度、坡度及温度检查，对不合格之处进行调整。

压实分初压、复压、终压，压路机碾压的速度应符合规范要求。

初压采用YZC10C双钢轮压路机快速静压1~2遍、低振幅振压1~2遍，并在摊铺后较高温度下进行，从两侧向中心碾压，相邻碾压至少重叠宽度为双轮20cm。

复压采用30t的YL30重型胶轮压路机碾压，碾压遍数在2-4遍，达到规定的压实度并无显著轮迹。

终压的目的是消除轮迹，采用关闭振动后的振动压路机碾压，压实遍数在2-4遍，直至形成平整的路面。

碾压时，压路机不得中途停留、转向或制动。

当压路机来回交替碾压时，前后两次停留地点应相距10m以上，并应驶出起始线3m以外。

3.4 压实步骤A混合料完成摊铺后应进行宽度、厚度、平整度、横坡度及温度检查，对不合格之处及时进行调整。

B沥青混合料压实分为初压、复压、终压三个阶段，分别采用不同型号的压路机。

碾压应慢速、均匀进行，一般符合上表规定。

C初压①初压主要提高沥青混合料的初始密度，起稳定作用，根据实践证明，采用较高温度，碾压能收到较好的压实效果。
