继电保护反措要点解析
继电保护专业反措工作

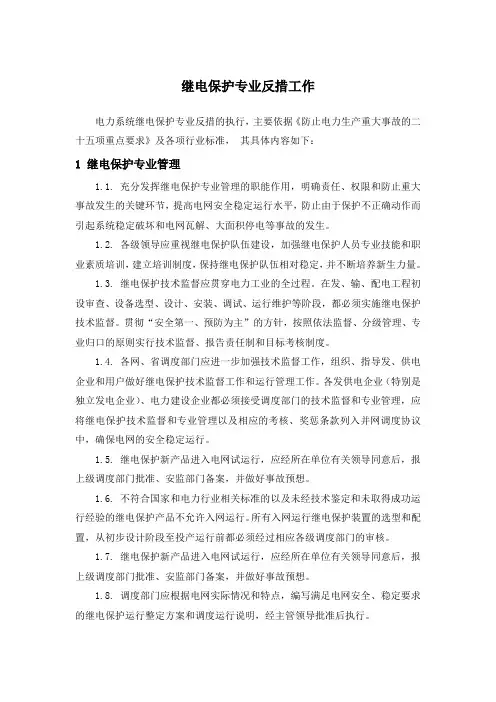

继电保护专业反措工作电力系统继电保护专业反措的执行，主要依据《防止电力生产重大事故的二十五项重点要求》及各项行业标准，其具体内容如下：1 继电保护专业管理1.1. 充分发挥继电保护专业管理的职能作用，明确责任、权限和防止重大事故发生的关键环节，提高电网安全稳定运行水平，防止由于保护不正确动作而引起系统稳定破坏和电网瓦解、大面积停电等事故的发生。
1.2. 各级领导应重视继电保护队伍建设，加强继电保护人员专业技能和职业素质培训，建立培训制度，保持继电保护队伍相对稳定，并不断培养新生力量。
1.3. 继电保护技术监督应贯穿电力工业的全过程。
在发、输、配电工程初设审查、设备选型、设计、安装、调试、运行维护等阶段，都必须实施继电保护技术监督。
贯彻“安全第一、预防为主”的方针，按照依法监督、分级管理、专业归口的原则实行技术监督、报告责任制和目标考核制度。
1.4. 各网、省调度部门应进一步加强技术监督工作，组织、指导发、供电企业和用户做好继电保护技术监督工作和运行管理工作。
各发供电企业（特别是独立发电企业）、电力建设企业都必须接受调度部门的技术监督和专业管理，应将继电保护技术监督和专业管理以及相应的考核、奖惩条款列入并网调度协议中，确保电网的安全稳定运行。
1.5. 继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。
1.6. 不符合国家和电力行业相关标准的以及未经技术鉴定和未取得成功运行经验的继电保护产品不允许入网运行。
所有入网运行继电保护装置的选型和配置，从初步设计阶段至投产运行前都必须经过相应各级调度部门的审核。
1.7. 继电保护新产品进入电网试运行，应经所在单位有关领导同意后，报上级调度部门批准、安监部门备案，并做好事故预想。
1.8. 调度部门应根据电网实际情况和特点，编写满足电网安全、稳定要求的继电保护运行整定方案和调度运行说明，经主管领导批准后执行。
继电保护技反措.(DOC)
继电保护反措一．概述1．什么是继电保护反措：[继电保护]泛指电力系统中的继电器、继电保护装置、安全自动装置、高频通道（含收发信机）、继电保护二次回路。
[继电保护反措]是指保证电力系统继电保护及安全自动装置运行正确可靠，针对二次系统设备在电力系统运行中存在的问题而制定的行之有效的技术改进措施，是继电保护保证电力系统安全运行的基本经验以及事故教训的在总结。
其主要内容包括保护装置本体、原理、交、直流电源，控制和信号等二次回路，现场运行，及实验等。
2．反措管理：1）反措方案由继电保护的专业管理单位（部门）制定、发布，并归口管理，分级实施。
2）反措的分级实施范围原则上与调度管辖范围一致。
3）各级归口管理部门应对上级反措文件制定实施细则，并列出反措清单和计划，并报上一级管理部门备案（不要遗忘备品备件的反措）。
4）反措执行应分轻重缓急指定计划，并严格按期执行。
5）各单位主管生产的领导对反措计划负有领导责任，继电保护主管部门负责具体实施。
6）设计、施工单位亦必须执行反措，凡未按反措执行的工程，运行单位有权拒绝投运。
7）制造单位在制造、改进产品时应贯彻反措，并及时通报用户。
8）各单位的反措计划与执行情况应上报主管部门，并抄报本单位安监部门，各级安监部门应监督检查反措计划的实施情况。
9）对贯彻执行反措积极，并对安全运行作出贡献的单位和个人应予以表彰、奖励，反措项目可申报合理化建议及技术改进奖，对执行反措不力造成系统事故的应追究责任并处罚。
3．应执行的反措文件：1）原电力部93年颁发的《电力系统继电保护及安全自动装置反事故措施要点》。
2）原水利部87年颁发的《继电保护和电网安全自动装置现场工作保安规定》。
3）原电力部安生司调通调网『1994』143号文颁发的《电力系统继电保护及安全自动装置反事故措施管理规定（试行）》。
4）浙江省电力局“浙电调『1997』0015号文《关于重新颁发“继电保护防止人员直接过失的反事故措施”的通知》。
继电保护工作反措专题讲解

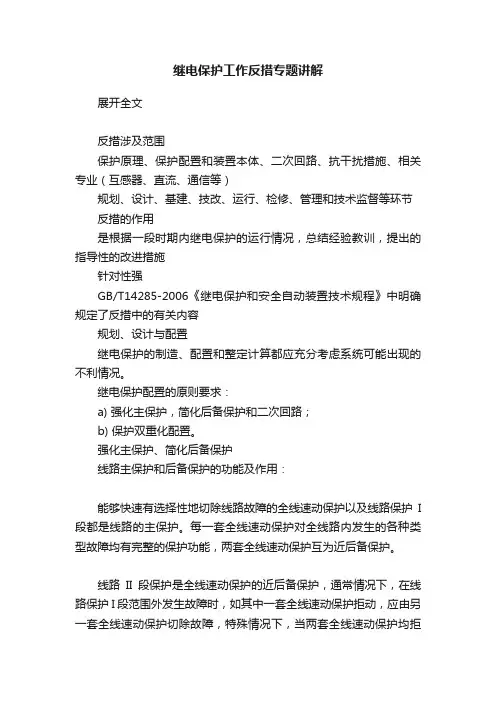

继电保护工作反措专题讲解展开全文反措涉及范围保护原理、保护配置和装置本体、二次回路、抗干扰措施、相关专业（互感器、直流、通信等）规划、设计、基建、技改、运行、检修、管理和技术监督等环节反措的作用是根据一段时期内继电保护的运行情况，总结经验教训，提出的指导性的改进措施针对性强GB/T14285-2006《继电保护和安全自动装置技术规程》中明确规定了反措中的有关内容规划、设计与配置继电保护的制造、配置和整定计算都应充分考虑系统可能出现的不利情况。
继电保护配置的原则要求：a) 强化主保护，简化后备保护和二次回路；b) 保护双重化配置。
强化主保护、简化后备保护线路主保护和后备保护的功能及作用：能够快速有选择性地切除线路故障的全线速动保护以及线路保护I 段都是线路的主保护。
每一套全线速动保护对全线路内发生的各种类型故障均有完整的保护功能，两套全线速动保护互为近后备保护。
线路II段保护是全线速动保护的近后备保护，通常情况下，在线路保护I段范围外发生故障时，如其中一套全线速动保护拒动，应由另一套全线速动保护切除故障，特殊情况下，当两套全线速动保护均拒动时，如果可能，则由线路II段保护切除故障。
此时，允许相邻线路保护II段失去选择性。
线路保护III段是本线路的延时近后备保护，同时力争作为相邻线路的远后备保护。
220kV线路保护应按加强主保护简化后备保护的基本原则配置和整定。
加强主保护是指全线速动保护的双重化配置，同时，要求每一套全线速动保护的功能完整，对全线路内发生的各种类型故障，均能快速动作切除故障。
对于要求实现单相重合闸的线路，每套全线速动保护应具有选相功能。
当线路在正常运行中发生不大于100Ω电阻的单相接地故障时，全线速动保护应有尽可能强的选相能力，并能正确动作跳闸。
简化后备保护是指在全线速动保护双重化配置，同时，每一套全线速动保护功能完整的条件下，带延时的相间和接地Ⅱ，Ⅲ段保护（包括相间和接地距离保护、零序电流保护），允许与相邻线路和变压器的主保护配合，从而简化动作时间的配合整定。
25项反措(继电保护)讲解
18 防止继电保护事故18.1 在一次系统规划建设中，应充分考虑继电保护的适应性，避免出现特殊接线方式造成继电保护配置及整定难度的增加，为继电保护安全可靠运行创造良好条件。
18.2 涉及电网安全、稳定运行的发、输、配及重要用电设备的继电保护装置应纳入电网统一规划、设计、运行、管理和技术监督。
18.3 继电保护装置的配置和选型，必须满足有关规程规定的要求，并经相关继电保护管理部门同意。
保护选型应采用技术成熟、性能可靠、质量优良的产品。
18.4 电力系统重要设备的继电保护应采用双重化配置。
双重化配置的继电保护应满足以下基本要求：18.4.1 依照双重化原则配置的两套保护装置，每套保护均应含有完整的主、后备保护，能反应被保护设备的各种故障及异常状态，并能作用于跳闸或给出信号；宜采用主、后一体的保护装置。
18.4.2 330kV及以上电压等级输变电设备的保护应按双重化配置；220kV电压等级线路、变压器、高压电抗器、串联补偿装置、滤波器等设备微机保护应按双重化配置；除终端负荷变电站外，220kV及以上电压等级变电站的母线保护应按双重化配置。
18.4.3 220kV及以上电压等级线路纵联保护的通道（含光纤、微波、载波等通道及加工设备和供电电源等）、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。
18.4.4 100MW及以上容量发电机变压器组应按双重化原则配置微机保护（非电量保护除外）；大型发电机组和重要发电厂的启动变保护宜采用双重化配置。
18.4.5 两套保护装置的交流电流应分别取自电流互感器互相独立的绕组；交流电压宜分别取自电压互感器互相独立的绕组。
其保护范围应交叉重叠，避免死区。
18.4.6 两套保护装置的直流电源应取自不同蓄电池组供电的直流母线段。
18.4.7 有关断路器的选型应与保护双重化配置相适应，220kV 及以上断路器必须具备双跳闸线圈机构。
两套保护装置的跳闸回路应与断路器的两个跳闸线圈分别一一对应。
继电保护反措知识讲座讲义
继电保护反措知识讲座讲义---------------------------------------------------------------最新资料推荐------------------------------------------------------继电保护反措知识讲座讲义继电保护反措知识讲座讲义继电保护反措知识讲座讲义⼀、仪⽤互感器及其⼆次回路 1、交流⼆次回路中每⼀个电⽓连接只允许⼀点接地：①、原⽔电部 1984 年安全通报第⼗四期所述为⼀处接地，⽽电⼒部 1994 年 1 ⽉颁发的电⼒系统继电保护及安全⾃动装置反事故措施要点第 8. 1 条所述为⼀点接地。
我们认为保护室内的铜牌⽹各点之间的电阻很⼩，在有电流流过时，各点之间的电位差很⼩，保护室内的铜牌⽹的各点可视为⼀点。
②、 CT 及 PT 的⼆次回路必须分别有且只能有⼀点接地，接地的⽬的有两个，⼀是保证⼈⾝安全；⼆是保证测量准确。
为什么不能两点接地呢？若在开关场和控制分别接地，两接地点之间有较⼤的电阻，在⼀次系统发⽣短路故障时，两点之间存在较⼤的电位差，接地线将有较⼤的电流通过，对电流、电压的测量带来附加误差。
2、独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路，可以在控制室内也可以在开关场实现⼀点接地。
何谓独⽴的与其他互感器⼆次回路没有电的联系的电流或电压互感器⼆次回路：⼀组（包括 A、 B、 C 三相）电流互感器⼆次回路与其他组1 / 21别以及其他开关的电流互感器⼆次回路之间⽆电的联系（各组接地点之间视为⽆电的联系），如单断路器供电的线路保护⽤的电流互感器⼆次回路等。
但双断路器及 3/2 断路器供电的线路保护、整流型母差、主变差动保护因所取⽤的多组电流互感器有电的联系，如在开关场接地，因开关场的各 CT 端⼦箱之间有较⼤的电阻，不能视为⼀点，将会构成迂回回路，所以只能在保护室接地。
为了统⼀接地点位置，⼀般将电流互感⼆次回路地点选在保护室。
二十五反措继电保护
二十五反措继电保护在电力系统中，继电保护是一种保护措施。
继电保护是指通过电力保护装置对电力系统进行监测和保护，当系统出现故障时，及时地切除故障电路，保护电力设备和电力系统的安全。
二十五反措继电保护是一种常见的继电保护方案，它适用于电力系统中的高压线路保护。
下面将介绍二十五反措继电保护的原理、工作过程、应用范围等方面的知识。
一、原理二十五反措继电保护的基本原理是根据故障发生时故障电流的方向和大小来对电力系统进行保护。
当电路出现短路或接地故障时，故障电流的方向和大小会发生变化。
根据这个原理，二十五反措继电保护就是通过检测电流的方向和大小来判断电路是否出现故障，如果出现故障则及时地进行切除故障电路。
二、工作过程二十五反措继电保护的工作过程可以分为故障检测、故障信号处理和切除故障电路三个部分。
故障检测故障检测是指通过故障电流的大小和方向判断电路是否出现故障。
在二十五反措继电保护中，通常采用电流互感器作为检测元件，将过电流和零序电流信号转化为电压信号进行采集，然后对采集到的信号进行处理。
故障信号处理故障信号处理是指对从故障检测中获得的故障电流信号进行处理，通常会进行差动比较、滤波、定值判断等处理，以判断故障是否存在。
当故障信号超出定值范围时，继电器会发出切除信号。
切除故障电路切除故障电路是指在判断电路出现故障后，及时地进行切除故障电路。
切除故障电路通常通过断路器实现。
三、应用范围二十五反措继电保护具有以下应用范围：1.适用于各种高压电线路的保护。
2.适用于电力系统的任何位置。
3.适用于各种类型的短路和接地故障。
4.适用于各种负荷并行运行的情况。
5.适用于各种电源并行运行的情况。
四、结语二十五反措继电保护是电力系统中常见的一种继电保护方案，它通过检测故障电流的方向和大小来判断电路是否出现故障，当电路出现故障时，及时地进行切除故障电路，保护电力设备和电力系统的安全。
该保护方案应用范围广泛，可适用于各种类型的高压电线路保护。
18项反措讲稿继电保护部分
及潮流大的情况下保护将会发生误动。现场加强差流及通道延时的监视和记录
。
A
Td ”0
T2 T3
B
0
T1 Td
Td’ T4
(T2 -T1) + (T4 -T3)
Td ”=
2
(T4 –T1) - (T3 –T2)
=
2
最大允许传送延时各厂家不一样:
4
一起采用不同路由引起的故障波形图
4
双重化的线路保护应配置两套独立的通信设备（含复用光纤通道、 独立光芯、微波、载波等通道及加工设备等），两套通信设备应分 别使用独立的电源
线路1纵 差保护 装置1
保护 尾纤 室光 (尾缆) 配架
线路1纵 差保护 装置2
线路2纵 差保护 装置1
线路2纵
尾纤 差保护 (尾缆) 装置2
图1：同塔双回联络线路4套纵联差动保护所需光纤芯示意图
线路保护对通道的要求
继电保护复用接口设备传输允许命令信号时，原则上不应 带有延时展宽，防止系统功率倒向时，引起继电保护误动 作
成星形，否则电流增加√3倍，整定人员不知道现场接线情况时会 发生误动。 对三相共体的主变低压侧电流取自套管线电流CT时同2
Ud0 Id0
3
区外接地故障
I-I
Y△
i0 i0
i0 L1
iD
L 2
△侧CT
线路保护
对于远距离、重负荷线路及事故过负荷等情况，宜采用
设置负荷电阻线或其他方法避免相间、接地距离保护的
9
B相电压 (V) B相电流 (A)
