某电厂2×300MW机组安装工程施工组织设计
专项 实用 方案 设计 电气------电厂2×300MW机组安装工程施工组织设计

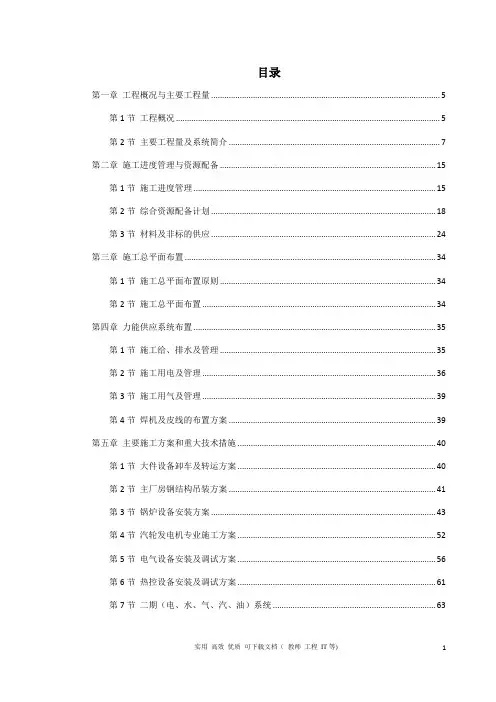

目录第一章工程概况与主要工程量 (5)第1节工程概况 (5)第2节主要工程量及系统简介 (7)第二章施工进度管理与资源配备 (15)第1节施工进度管理 (15)第2节综合资源配备计划 (18)第3节材料及非标的供应 (24)第三章施工总平面布置 (34)第1节施工总平面布置原则 (34)第2节施工总平面布置 (34)第四章力能供应系统布置 (35)第1节施工给、排水及管理 (35)第2节施工用电及管理 (36)第3节施工用气及管理 (39)第4节焊机及皮线的布置方案 (39)第五章主要施工方案和重大技术措施 (40)第1节大件设备卸车及转运方案 (40)第2节主厂房钢结构吊装方案 (41)第3节锅炉设备安装方案 (43)第4节汽轮发电机专业施工方案 (52)第5节电气设备安装及调试方案 (56)第6节热控设备安装及调试方案 (61)第7节二期（电、水、气、汽、油）系统 (63)第六章设备供应管理 (72)第1节设备的概念 (72)第2节主要设备分布 (72)第3节设备材料管理原则 (73)第4节设备催交 (74)第5节设备运输 (74)第6节设备保管 (75)第7节设备发放领用 (76)第七章安全管理与文明施工 (77)第1节安全文明施工目标 (77)第2节管理标准及实施依据 (80)第3节安全保障措施 (81)第4节环境保护与职业安全健康 (84)第5节文明施工责任区划分及管理办法 (94)第八章质量管理与创精品工程 (95)第1节总则 (95)第2节质量控制 (96)第3节资源管理 (99)第4节工程质量控制和产品实现 (100)第5节测量、分析和改进 (103)第6节质量事故的调查、分析、处理和报告 (105)第7节质量记录的管理和资料移交 (105)第8节创精品工程 (105)第九章组织机构设置 (109)第1节组织机构 (109)第2节项目部组织机构图 (110)第3节项目部各管理部（室）定员与职能划分 (112)第十章技术管理与培训 (113)第1节工程技术管理 (113)第2节技术培训 (119)第3节技术革新及工艺改进 (123)第十一章工程信息化管理规划 (125)第1节计算机网络设计与实现 (125)第2节关于P3和CMIS应用的实施 (127)第3节进一步普及和优化传统计算机应用。
云南某2X300mw电厂施工组织设计

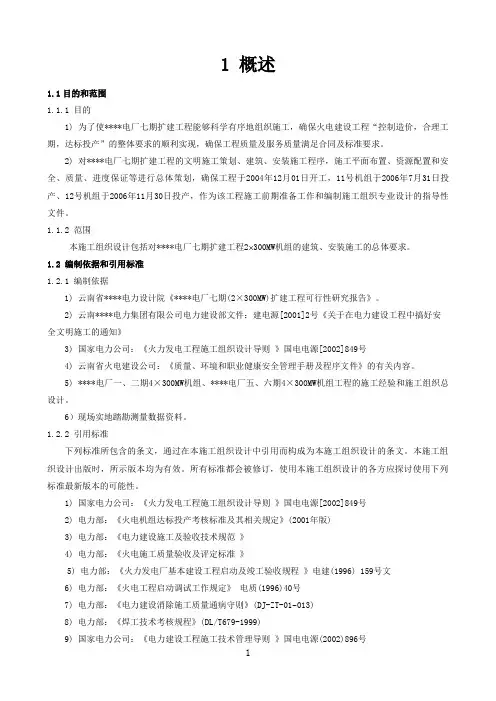

1 概述1.1目的和范围1.1.1 目的1) 为了使****电厂七期扩建工程能够科学有序地组织施工，确保火电建设工程“控制造价，合理工期，达标投产”的整体要求的顺利实现，确保工程质量及服务质量满足合同及标准要求。
2) 对****电厂七期扩建工程的文明施工策划、建筑、安装施工程序，施工平面布置、资源配置和安全、质量、进度保证等进行总体策划，确保工程于2004年12月01日开工，11号机组于2006年7月31日投产、12号机组于2006年11月30日投产，作为该工程施工前期准备工作和编制施工组织专业设计的指导性文件。
1.1.2 范围本施工组织设计包括对****电厂七期扩建工程2⨯300MW机组的建筑、安装施工的总体要求。
1.2 编制依据和引用标准1.2.1 编制依据1) 云南省****电力设计院《****电厂七期(2×300MW)扩建工程可行性研究报告》。
2) 云南****电力集团有限公司电力建设部文件：建电源[2001]2号《关于在电力建设工程中搞好安全文明施工的通知》3) 国家电力公司：《火力发电工程施工组织设计导则》国电电源[2002]849号4) 云南省火电建设公司：《质量、环境和职业健康安全管理手册及程序文件》的有关内容。
5) ****电厂一、二期4×300MW机组、****电厂五、六期4×300MW机组工程的施工经验和施工组织总设计。
6）现场实地踏勘测量数据资料。
1.2.2 引用标准下列标准所包含的条文，通过在本施工组织设计中引用而构成为本施工组织设计的条文。
本施工组织设计出版时，所示版本均为有效。
所有标准都会被修订，使用本施工组织设计的各方应探讨使用下列标准最新版本的可能性。
1) 国家电力公司：《火力发电工程施工组织设计导则》国电电源[2002]849号2) 电力部：《火电机组达标投产考核标准及其相关规定》(2001年版)3) 电力部：《电力建设施工及验收技术规范》4) 电力部：《火电施工质量验收及评定标准》5) 电力部：《火力发电厂基本建设工程启动及竣工验收规程》电建(1996) 159号文6) 电力部：《火电工程启动调试工作规定》电质(1996)40号7) 电力部：《电力建设消除施工质量通病守则》(DJ-ZT-01~013)8) 电力部：《焊工技术考核规程》(DL/T679-1999)9) 国家电力公司：《电力建设工程施工技术管理导则》国电电源(2002)896号10) 电力部：《电力建设文明施工规定及考核办法》电建(1995) 543号文11) 国家经济贸易委员会：《电力建设安全工作规程》 (DL5009.1-2002)12) 电力部：《电力建设环境安全与健康管理工作规定》13) 电力部：《火电工程施工安全设施规定》电综(1997)669号文件14) 电力部：《电力建设起重机械安全监察规定》电建(1996)381号15) 其它：国家颁布的电力行业和建筑业强制性执行标准及有关国家法律、法规，国家、原电力部、建设部、国家电力公司、南方电网公司有关标准、规范，本公司有关规章制度。

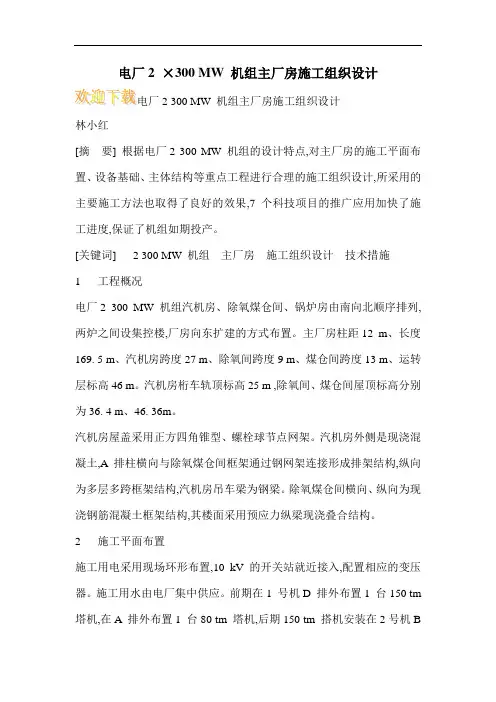

电厂2 ×300 MW 机组主厂房施工组织设计
电厂2 ×300 MW 机组主厂房施工组织设计
2 300 MW 机组主厂房施工组织设计
林小红
[摘要] 根据电厂2 300 MW 机组的设计特点,对主厂房的施工平面布置、设备基础、主体结构等重点工程进行合理的施工组织设计,所采用的主要施工方法也取得了良好的效果,7 个科技项目的推广应用加快了施工进度,保证了机组如期投产。
[关键词] 2 300 MW 机组主厂房施工组织设计技术措施
1 工程概况
电厂2 300 MW 机组汽机房、除氧煤仓间、锅炉房由南向北顺序排列,两炉之间设集控楼,厂房向东扩建的方式布置。
主厂房柱距12 m、长度169. 5 m、汽机房跨度27 m、除氧间跨度9 m、煤仓间跨度13 m、运转层标高46 m。
汽机房桁车轨顶标高25 m ,除氧间、煤仓间屋顶标高分别为36. 4 m、46. 36m。
汽机房屋盖采用正方四角锥型、螺栓球节点网架。
汽机房外侧是现浇混凝土,A 排柱横向与除氧煤仓间框架通过钢网架连接形成排架结构,纵向为多层多跨框架结构,汽机房吊车梁为钢梁。
除氧煤仓间横向、纵向为现浇钢筋混凝土框架结构,其楼面采用预应力纵梁现浇叠合结构。
2 施工平面布置
施工用电采用现场环形布置,10 kV 的开关站就近接入,配置相应的变压器。
施工用水由电厂集中供应。
前期在1 号机D 排外布置1 台150 tm 塔机,在A 排外布置1 台80 tm 塔机,后期150 tm 搭机安装在2号机B。
秦皇岛热电厂2×300MW机组施工组织总设计
专业编制可行性研究报告 了解更多详情..咨询公司网址- 1 -秦皇岛热电厂2×300MW 机组施工组织总设计1.工程概况1.1电厂规模本期建设规模为2³300MW 燃煤汽轮发电机组，采用国产亚临界供热机组，配循环流化床锅炉，燃用开滦劣质煤。
锅炉为东方锅炉厂制造, 汽轮机为上海汽轮机厂制造,发电机为上海汽轮发电机厂制造，主变为保定变压器厂制造。
电厂本期工程围墙内用地面积32.8hm 2。
本工程为#5、#6机组的建筑与安装工程，施工区布置在本期扩建端及灰渣综合利用场地内，占地18.00 hm 2；其中施工生产用地13.00 hm 2，施工生活区占地5.00 hm 2。
在#5机组安装工作完成后，退出灰渣综合利用场地4.25 hm 2，灰渣系统开始施工。
1.2现场条件1.2.1 厂址地理位置秦皇岛**热电厂位于秦皇岛市**区**工业区内，三期工程厂址位于二期厂址东侧。
电厂西距秦皇岛市中心约4km ，东北距山海关约12km ，东南约1.2km 为渤海湾岸边。
1.2.2交通运输条件1.2.2.1 公路运输条件厂区南侧建设大街、北侧港城大街及西侧兴电路混凝土路面宽度为14～15m ，港城大街直通施工区。
1.2.2.2 铁路运输条件电厂北有京山线(北京—山海关)，西有老京山线，南为京秦线末端的秦皇岛东站，东有秦皇岛东站和京山线龙家营站的联络线及工业区分解场。
本期工程增加一台翻车机，配套一条重车线、一条空车线布置，自秦皇岛东站Ⅰ场东咽喉区接轨。
电厂燃煤全部采用开滦煤矿劣质煤，全部由铁路运输进厂。
1.2.2.3 大件设备运输厂内用原有铁路专用线。
锅炉及汽机设备在电厂运煤铁路专用线的空车线上卸车，倒运到施工区内。
电厂建设期间的大部分大件设备、材料经铁路运至电厂。
1.2.3 水源专业编制可行性研究报告 了解更多详情..咨询公司网址- 2 -码头和油港码头之间，外轮航修站的东侧。
正在筹建的秦皇岛市**区污水处理厂在电厂厂区东侧约1km 处，污水处理厂二级处理产生的再生水作为本期工程工业用淡水水源（包括热网补给水处理、锅炉补给水处理系统及其它工业用水系统）。
XXX电厂2×300MW机组工程倒班宿舍及食堂、浴室建筑工程施工组织设计
施工组织设计工程名称：通辽霍林河电厂2×300MW机组工程倒班宿舍及食堂、浴室建筑工程建设单位：施工单位：目录一、工程概况 (1)二、施工准备 (6)三、施工布署 (7)四、质量保证措施 (9)五、安全生产管理措施 (14)六、主要分项工程安全生产技术交底 (16)七、各主要工种施工方法及质量管理措施 (19)八、文明施工管理减少扰民降低环境污染和噪音的措施 (60)附录:施工进度网络图劳动力计划表施工机械使用计划表施工现场平面图一、工程概况工程简介自然条件:通辽地区属严寒B区.基本风压0.55KN/㎡,基本雪压为0.40 KN/㎡.抗震设防类别为乙类,室内计算温度为160C. 室外计算温度为-7.60C.标准冻深1.45米,基础持力层为第○1层粉质粘土层，地基承载力标准值为180Kpa。
设计基本地震加速度0.05g.建筑场地类别为二类,耐火等级为一级,抗震防裂度为6度.合理使用年限为50年。
混凝土强度等级：砌体、砂浆：施工依据GBJ79－91 《建筑地基处理技术规范》GBJ201-83 《土方与爆破工程施工及验收规范》GB50202-2002 《建筑地基基础工程施工质量验收规范》GB50203-2002 《砌体工程施工质量验收规范》GB50204-2002 《混凝土结构工程施工质量验收规范》GB50205-2001 《钢结构工程施工质量验收规范》GB50206-2002 《木结构工程施工质量验收规范》GB50207-2002 《屋面工程质量验收规范》GB50208-2002 《地下防水工程质量验收规范》GB50209-2002 《建筑地面工程施工质量验收规范》GB50210-2001 《建筑装饰装修工程质量验收规范》GB50212-2002 《建筑防腐蚀工程施工及验收规范》GB50224-95 《建筑防腐蚀工程质量检验评定标准》GB50242-2002 《建筑给水排水及采暖工程施工质量验收规范》GB50243-2002 《通风与空调工程施工质量验收规范》GB50300-2001 建筑工程施工质量验收统一标准GB50303-2002 《建筑电气工程施工质量验收规范》GB50310-2002 《电梯工程施工质量验收规范》JGJ18－2003 《钢筋焊接及验收规程》JGJ81－2002 《建筑钢结构焊接规程》GBJ107－87 《混凝土强度检验评定标准》TJ305－75 《建筑安装工程质量检验评定标准—通用机械设备安装工程》计划开工日期:计划竣工日期: 日历天数为83天.地质条件通辽市地势平坦，地理高程为黄海海拔高107m。
某电厂2x300MW机组安装工程施工组织设计

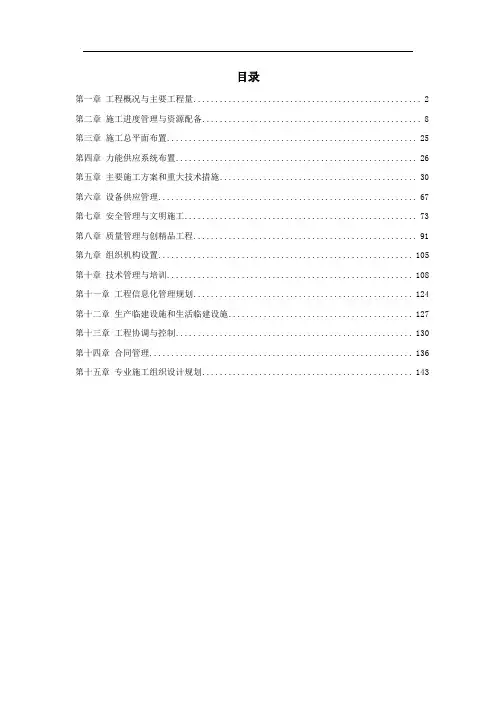

目录第一章工程概况与主要工程量 (2)第二章施工进度管理与资源配备 (8)第三章施工总平面布置 (25)第四章力能供应系统布置 (26)第五章主要施工方案和重大技术措施 (30)第六章设备供应管理 (67)第七章安全管理与文明施工 (73)第八章质量管理与创精品工程 (91)第九章组织机构设置 (105)第十章技术管理与培训 (108)第十一章工程信息化管理规划 (124)第十二章生产临建设施和生活临建设施 (127)第十三章工程协调与控制 (130)第十四章合同管理 (136)第十五章专业施工组织设计规划 (143)第一章工程概况与主要工程量1.1 工程概况**电厂位于**市城南约3Km 的耒水河对岸，为一坑口电厂，原设计规划容量1000MW。
一期工程已建成两台200MW 燃煤发电机组，翻车机室、部分输煤皮带栈桥及循环水泵房等都已按能满足再扩建两台300MW 机组需要设计建成。
本期工程是省内第一个利用世行贷款进行工程建设的电力基建项目，其资金来源分国内资金部分和世界银行贷款部分，其中国内资金部分由*****公司负责筹措和国内融资，世界银行贷款部分将用于汽机岛、锅炉岛、仪控岛和除灰岛的设备采购。
在工程建设管理上全面推行项目法人负责制、招标投标制、工程监理制和合同管理制。
该工程建设由**********公司总承包，汽机岛、锅炉岛、仪控岛、除灰岛通过国际招投标分别由**电气集团、**联合体、*******等公司负责设计、设备供货、材料供应等工作，由*****勘测设计院设计公用部分（BOP 部分）及总承包商与各岛商及其相互之间的协调工作，*****公司和*公司负责土建施工，我公司负责主体及公用系统安装工程施工及调试，*****监理咨询公司负责工程监理。
本工程总工期要求从浇第一罐混凝土到#3、#4 机组完成168h 试运，共计24 个月。
1.1.1 工程建设依据1.1.1.1 国家计划发展委员会文件计基础[1999]449 号《关于利用世行贷款建设****厂二期扩建工程可行性研究报告的批复》。
(整理)NF深圳妈湾电厂一期工程2x3OOMW机组建筑工程施工组织总设计.
深圳妈湾电厂一期工程2x3OOMW机组建筑工程施工组织总设计中建二局深圳南方公司1.0 概况1.1工程概况妈湾电厂是深圳市政府为缓解特区缺电局面，使特区经济持续高速发展而合资兴建的大型现代化火力发电厂。
本期工程建设规模为国产2×3OOMW燃煤机组，近期规划容量按4×300MW燃煤机组，远期规划容量180OMW。
妈湾电厂厂址位于深圳市西部南海石油开发区妈湾港处，距深圳市中心24km，距广州市陆路150Km，水路、公路、铁路交通条件便利。
厂址处于平原海岸类型区，岸线平直，厂区跨海陆两域。
陆域部分为右炮台众山，地貌属低山丘陵地带;厂区背山面水，陆域狭窄，东靠众山，西临伶仃洋。
整个厂区有2/3以上的面积是在潮间带填海筑地而成，最大填海水深达14m，厂区水下淤泥层厚0.6～12.5Om，海底地势东南高西北低。
厂区陆域属低山丘陵区，岩体构造裂隙发育，地下水主要为基岩裂隙水，水质较好;补给来源主要为大气降水。
填海区，地下水与海水相通，水位与海平面高程相近，水位受潮汐影响变化，但有滞后时间，距海岸的距离愈远，滞后的时间愈长，变化幅度愈小，靠近陆域范围，地下水位在+1.00m(黄海高程，下同)上下波动。
伶仃洋潮型属于不正规半日混合潮类型，其特点是每日出现两次高潮和两次低潮，潮高和潮低时存在日不等现象。
平均涨潮历时6h18min，平均落潮历时6h25min。
历年最高潮位 2.39m(1969年7月29日)历年最低潮位 -1.54m(1968年12月22日)平均高潮位 0.99m平均低潮位 -0.37m平均海平面 0.35m涨潮最大潮差 2.47m（1968年10月28日)落潮最大潮差 3.44m（1968年12月21日》海域部分水深为O～15m，海底地层可分为三大层及若干亚层。
第一层为淤泥层，厚3.30～9.30m；第二层以粘土层为主，厚1.5～12.10m，容重18～2OkN/m3；第三层为基岩，岩性为花岗岩，强风化层容许承载力40OkPa，中等风化层容许承载力为100OKPa。
发电厂新建工程2×300mw施工组织设计
目录第一章主要施工方案 (3)第1节编制说明、编制依据及本工程执行标准 (3)第2节工程概况 (9)第3节施工总平面布置 (22)第4节项目部施工组织机构 (35)第5节主要施工机械和检测设备配备计划 (36)第6节主要施工技术方案 (47)第7节机组单体调试和分系统试运方案 (203)第8节新工艺、新技术、新方法、新材料的应用 (263)第9节环境保护措施 (264)第10节施工用电、用水、用汽全厂统一管理办法 (267)第11节主要设备供应计划 (270)第二章本工程计划开、竣工日期和施工进度 (297)第1节施工综合进度计划安排部署 (297)第2节本工程计划开、竣工日期 (299)第3节本工程施工综合进度计划表及关键工期控制点 (299)第三章安全体系 (304)第1节安全施工目标 (304)第2节安全文明施工管理依据 (304)第3节确保本工程施工的安全措施 (306)第4节文明施工措施 (317)第5节防火、防爆措施 (327)第四章质保体系和措施 (328)第1节质保体系 (328)第2节本工程质量目标及具体实施措施 (335)主要施工方案第一节编制说明、编制依据及本工程执行标准1.1.1 编制说明本施工组织设计是根据施工组织设计导则和××电厂2×300MW 发电机组新建工程初设的具体要求和工程特点编制，参编单位主要有××××电建公司、××××电建公司本施工组织设计为确保工程质量创优、工程进度如期实现、现场施工安全文明提供科学合理的方案与措施。
1.1.2 编制依据××××发电厂新建工程初设文件××发电厂新建工程相关技术资料和答疑文件原电力工业部《火力发电工程施工组织设计导则》国家及原电力部颁发的相关现行有效版本的技术规范、规程《电力建设起重机械性能手册》1.1.3 本工程执行标准国家及原电力部颁发的与本标段工程有关的各种现行有效版本的技术规范、规程，设计院和制造厂技术文件适用于本工程。
2x300MW热电厂电气专业施工组织设计
一、编制依据1、xxx2×300MW热电机组工程《xxx2×300MW热电工程及部分公用系统设备安装工程招标文件》；2、设计院/xxx2×300MW热电机组工程初步设计图纸资料及相关说明；3、《火力发电工程施工组织设计导则》（2001年版）；4、本工程安装招标文件、施工合同；5、xx公司xxx2×300MW热电机组工程《施工组织总设计》；6、xx公司《质量手册》及《职业安全健康与环境管理手册》；7、国家经贸委颁发的《电气装置安装工程质量检验及评定规程》和原电力部颁发的《电力建设施工及验收技术规范》；8、《火电机组达标投产考核标准》（2001年版）；9、《电力建设安全工作规程（火力发电厂部分）》；10、设计院提供的有关资料；11、部分设备厂家技术资料；二、编制说明本专业施工组织设计针对xxx2×300MW热电机组工程电气专业的特点，依据工程施工合同、相关的标准、规范和其他技术文件的要求对工程项目的实施进行具体策划，确定工程实施全过程的组织结构、管理手段和管理方法，确定所需要的技术文件和验收准则，确保承建的工程项目满足项目合同的规定。
本施工组织设计适用于xx公司承建的xxx2×300MW热电机组工程电气部分，一经批准生效后，本专业各级人员应严格遵照执行，不得随意修改。
实施过程中凡涉及到对本施工组织设计进行实质性变更或发现施工组织设计的某些内容不适用，需要进行修改时，需报请原审批人批准。
三、工程慨况1、电气系统概述xxx2×300MW热电机组电气主接线采用发电机—变压器组单元接线接入220kV配电装置母线。
本标段机组设一台柴油发电机。
所有电气设备基本实现智能化，设置电气自动化系统（ECS），机组电气自动化控制系统采用现场总线方式，ECS经过以太网与DCS连接。
厂用电系统采用6KV和380/220V两级电压供电系统。
＃2机组设6KV厂用工作A、B段。
发电厂新建工程2×300mw施工组织设计
目录第一章主要施工方案 . (3)第 1 节编制说明、编制依据及本工程执行标准 (3)第 2 节工程概况 . (9)第 3 节施工总平面布置 . (22)第 4 节项目部施工组织机构 . (35)第 5 节主要施工机械和检测设备配备计划 . (36)第 6 节主要施工技术方案 . (47)第 7 节机组单体调试和分系统试运方案 . (203)第 8 节新工艺、新技术、新方法、新材料的应用 (263)第 9 节环境保护措施 . (264)第 10 节施工用电、用水、用汽全厂统一管理办法 (267)第 11 节主要设备供应计划 . (270)第二章本工程计划开、竣工日期和施工进度 . (297)第 1 节施工综合进度计划安排部署 . (297)第 2 节本工程计划开、竣工日期 . (299)第 3 节本工程施工综合进度计划表及关键工期控制点 (299)第三章安全体系 . (304)第 1 节安全施工目标 . (304)第 2 节安全文明施工管理依据 . (304)第 3 节确保本工程施工的安全措施 . (306)第 4 节文明施工措施 . (317)第 5 节防火、防爆措施 . (327)第四章质保体系和措施 . (328)第 1 节质保体系 . (328)第 2 节本工程质量目标及具体实施措施 . (335)主要施工方案第一节编制说明、编制依据及本工程执行标准1.1.1 编制说明本施工组织设计是根据施工组织设计导则和XX电厂2X 300MW 发电机组新建工程初设的具体要求和工程特点编制，参编单位主要有XXXX电建公司、XXXX电建公司本施工组织设计为确保工程质量创优、工程进度如期实现、现场施工安全文明提供科学合理的方案与措施。
1.1.2 编制依据XXXX发电厂新建工程初设文件XX发电厂新建工程相关技术资料和答疑文件原电力工业部《火力发电工程施工组织设计导则》国家及原电力部颁发的相关现行有效版本的技术规范、规程《电力建设起重机械性能手册》1.1.3 本工程执行标准国家及原电力部颁发的与本标段工程有关的各种现行有效版本的技术规范、规程，设计院和制造厂技术文件适用于本工程。
胜利发电厂二期2×300MW工程施工组织设计
胜利发电厂二期2×300MW工程施工组织设计山东电力建设第三工程公司胜利发电厂二期2×300MW工程施工组织总设计山东电力建设第三工程公司胜利发电厂工地二○○一年六月二十日业主及监理工程师审批意见：意见内容：代表签字日期山东电力建设第三工程公司主要编审批人员名单批准：孙德高审核：粘建军胜利电厂项目经理李风华公司副总工程师兼胜利电厂项目副经理薛长军胜利电厂项目副经理李平昌公司副总工程师兼工程部主任张洪松公司副总工程师沈炎公司副总工程师兼安监部主任吴廷森公司技术部主任曲武公司资源管理部主任曹晓公司技术部副主任主要参加编写人员：刘方江李国山隋钦杰林建伟张崇尧李平王爱先杨波仲维全王金田蔡振强刘作侠于乐军吴太平邹晓管恩田编制依据本设计遵循电力工业部《电力建设工程施工技术管理制度》中的《施工组织设计编审制度》及《火力发电工程施工组织设计导则》，并参照下列文件进行编制：1 胜利发电厂二期2×300MW机组批复文件。
2 国家电力公司西北电力设计院《胜利发电厂二期2×300MW厂区总平面图》。
3 胜利发电厂二期工程施工招标文件4 山东电力建设第三工程公司与胜利石油管理局签定的施工合同。
5 施工现场状况。
目录第一章工程概况 (1)第一节工程概述 (1)第二节工程特点 (2)第三节承包范围 (3)第二章主要工程量 (4)第三章施工总平面布置 (13)第一节布置依据及原则 (13)第二节布置概述 (13)第三节施工总平面管理 (154)第四章力能供应 (16)第一节供电 (16)第二节供水..... ....................................................................................................................................... ..16第三节施工供热.. (16)第四节施工用氧气、沈华气、氩气、压缩空气 (18)第五节通讯 (18)第五章主要施工方案及重大技术措施 (19)第一节土建 (19)第二节安装 (23)第三节大件运输和吊装 (29)第四节焊接和热处理 (35)第五节冬雨季施工方案 (39)第六章施工综合进度 (41)第一节里程碑控制点 (41)第二节综合进度计划 (41)第四节一、二期过渡项目 (42)第五节工期保证措施 (42)第七章资源配置计划 (43)第一节主要施工机具到位计划 (43)第二节图纸交付进度 (43)第三节主要材料、设备交付进度 (43)第四节劳动力配置计划 (43)第八章现场及外委加工计划 (44)第九章技术培训计划 (45)第十章主要技术经济指标 (46)第十一章新技术、新工艺、新材料的推广应用 (48)第十二章施工管理与组织 (50)第一节施工管理模式概述 (50)第二节组织机构 (52)第三节部门职责 (55)第四节工程规划 (58)第十三章质量保证措施 (60)第一节质量目标 (60)第二节质量保证措施 (62)第三节质量保证程序文件和制度 (83)第四节施工组织专业设计编制计划 (83)第五节设备堆放、防护措施 (83)第十四章施工安全和文明施工管理 (85)第一节施工安全管理 (85)第十五章附件 (95)第一章工程概况第一节工程概述胜利发电厂位于山东省东营市万泉村东南侧，北邻南二路，南依规划中的德中铁路，距广蒲河约两公里，东邻排水干渠，西为辛店农场。
电厂2 ×300 MW 机组主厂房施工组织设计
电厂2 ×300 MW 机组主厂房施工组织设计林小红1 工程概况电厂2 ×300 MW 机组汽机房、除氧煤仓间、锅炉房由南向北顺序排列,两炉之间设集控楼,厂房向东扩建的方式布置。
主厂房柱距12 m、长度169. 5 m、汽机房跨度27 m、除氧间跨度9 m、煤仓间跨度13 m、运转层标高46 m。
汽机房桁车轨顶标高25 m ,除氧间、煤仓间屋顶标高分别为36. 4 m、46. 36m。
汽机房屋盖采用正方四角锥型、螺栓球节点网架。
汽机房外侧是现浇混凝土,A 排柱横向与除氧煤仓间框架通过钢网架连接形成排架结构,纵向为多层多跨框架结构,汽机房吊车梁为钢梁。
除氧煤仓间横向、纵向为现浇钢筋混凝土框架结构,其楼面采用预应力纵梁现浇叠合结构。
2 施工平面布置施工用电采用现场环形布置,10 kV 的开关站就近接入,配置相应的变压器。
施工用水由电厂集中供应。
前期在1 号机D 排外布置1 台150 t·m 塔机,在A 排外布置1 台80 t·m 塔机,后期150 t·m 搭机安装在2号机B排外侧, 集中控制楼东侧布置1 台60 t·m塔机。
在厂区东侧布置1 座60 m3/ h 混凝土站,1 个预制场设置1 台10 t/ 25 m 桁车起吊机,备有2 台10 t/ 25 m 、5t/ 17 m吊机的钢结构加工厂2 座。
3 主要施工方法3. 1 基础电厂基础全部为大放脚独立混凝土柱基础,数量多且复杂,埋置深度不一,其中汽机基础、磨煤机基础、电动给水泵基础均属大而复杂型基础。
埋深多数在- 4. 5～ - 5. 5 m ,最大埋深- 7. 2 m ,主要地质条件为强风化的泥岩,局部有砾岩出现,为岩石裂隙发育。
全场均采取浅孔爆破方式开挖,先进行- 4. 5 m 以上土体的大揭盖开挖,局部采用人工修整或坑挖。
为满足总体进度和施工要求,1、2 号机基础顺序施工。
施工的原则为先深基,后浅基;先柱基础,后设备基础;对于部分深度在2. 0 m 左右的浅基可待框架施工完后再结合沟管道施工穿插进行。
