水利水电工程锚杆中声波反射法无损检测技术的应用分析

水利水电工程锚杆中声波反射法无损检测技术的应用分析

水利水电工程锚杆中声波反射法无损检测技术的应用分析发布时间:2022-09-28T02:49:14.099Z 来源:《城镇建设》2022年第10期作者:孙伟刚[导读] 为解决水利水电工程锚杆施工中无损检测困难、定性评估失准的问题孙伟刚身份证号:61042619880306****摘要:为解决水利水电工程锚杆施工中无损检测困难、定性评估失准的问题,提升锚杆锚固长度、饱满度检测精确性,保障锚固施工科学有效,文章简要分析现有抗拔试验短板问题,指出其中存在数据收集不全、适用范围狭窄等隐患,在此基础上引入声波反射法,对其检测原理、作用方式进行剖析,最后借助某地水利水电工程锚杆声波无损检测实例说明技术要点。

关键词:水利水电工程;锚杆施工;声波反射法;无损检测技术前言:锚杆支护是现代水利水电工程中较为常见的技术体系,具有安全、可靠、便捷等优势特征。

由于锚杆支护整体性较强,因此对工艺质量要求更高,施工环节需要严格清理边坡、设置锚孔,控制好插入角度和锚固长度,采用强度等级C25以上的混凝土进行固结,使边坡体系形成更加稳定可靠的整体,减少边坡失稳、坍塌等隐患。

近年来水利水电产业持续发展,与锚固体系相关的建设、检测技术也愈发完善,有必要对其应用要点进行深入探究。

1水利水电工程锚杆锚固质量检测难点锚杆支护技术具有体系成熟、适用性高的特点,施工时需要在路堑边坡岩体上进行开孔工作,将预制好的锚杆体插入其中,并压入水泥浆液固定,待到浆液凝结、强度达标后,岩体就会被串联成整体,以抵御节理、裂隙等的切割作用,结构力学性能改善,变形作用也会明显得到遏制,与植草护坡相结合,还可以防止水土流失。

针对锚杆支护质量检测问题,旧有方案中通常使用拉拔仪测试,仪器内部配备手动泵、高压油管[1]等结构,试验环节样本锚杆在拉拔作用下产生位移,相应的作用力、拉伸参数等会直接显示在仪器上,该方法的应用改变了隐蔽工程检测困难的问题,在一定程度上保障了锚杆支护质量。

--工程锚杆无损检测方案

--工程锚杆无损检测方案

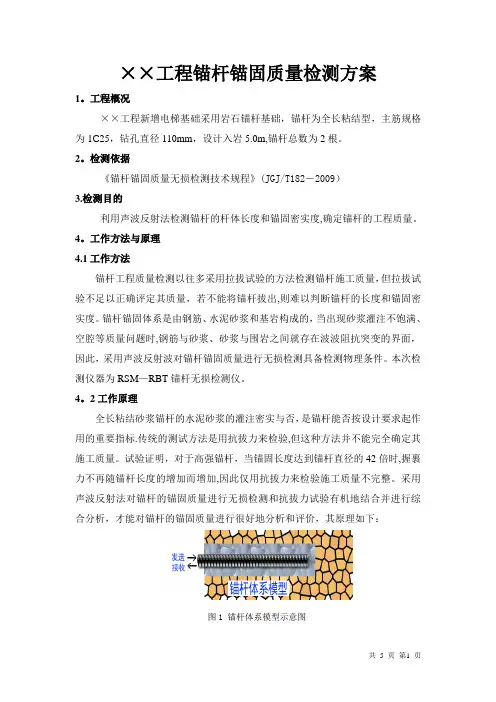

××工程锚杆锚固质量检测方案1。

工程概况××工程新增电梯基础采用岩石锚杆基础,锚杆为全长粘结型,主筋规格为1C25,钻孔直径110mm,设计入岩5.0m,锚杆总数为2根。

2。

检测依据《锚杆锚固质量无损检测技术规程》(JGJ/T182-2009)3.检测目的利用声波反射法检测锚杆的杆体长度和锚固密实度,确定锚杆的工程质量。

4。

工作方法与原理4.1工作方法锚杆工程质量检测以往多采用拉拔试验的方法检测锚杆施工质量,但拉拔试验不足以正确评定其质量,若不能将锚杆拔出,则难以判断锚杆的长度和锚固密实度。

锚杆锚固体系是由钢筋、水泥砂浆和基岩构成的,当出现砂浆灌注不饱满、空腔等质量问题时,钢筋与砂浆、砂浆与围岩之间就存在波波阻抗突变的界面,因此,采用声波反射波对锚杆锚固质量进行无损检测具备检测物理条件。

本次检测仪器为RSM—RBT锚杆无损检测仪。

4。

2工作原理全长粘结砂浆锚杆的水泥砂浆的灌注密实与否,是锚杆能否按设计要求起作用的重要指标.传统的测试方法是用抗拔力来检验,但这种方法并不能完全确定其施工质量。

试验证明,对于高强锚杆,当锚固长度达到锚杆直径的42倍时,握裹力不再随锚杆长度的增加而增加,因此仅用抗拔力来检验施工质量不完整。

采用声波反射法对锚杆的锚固质量进行无损检测和抗拔力试验有机地结合并进行综合分析,才能对锚杆的锚固质量进行很好地分析和评价,其原理如下:图1 锚杆体系模型示意图当工程的锚杆构件的尺寸为圆柱体且其直径d 远远小于其长度L 时,即L 〉〉d ,则此锚杆可以作为弹性波中的一维杆件理论分析处理.锚杆是钢筋与水泥砂浆胶结在一起,与周围围岩存在较大的弹性波波阻抗差异,因此,应用弹性波理论对锚杆进行无损检测,可以视锚杆为一维弹性杆件.应力波在锚杆中传播时考虑粘滞性阻尼力的一维弹性波波动方程为:0122222=∂∂-∂∂-∂∂tu C t u SE x u γ (1) 式中,u 为截面的纵向位移;t x 、为空间、时间坐标;γ为锚杆周围介质的阻尼系数;E S 、分别表示锚杆的截面积及锚杆材料的弹性模量;C 为锚杆的纵波波速;ρE c =,ρ为锚杆材料的质量密度.在小阻尼情况下,式(1)的解可近似简化为 )(2c x t iw t s e Ae u ⋅-=ργ(2) 式中,ργs 2为衰减因子,w 为无阻尼条件下的圆频率.由式(2)可见,波在传播过程中幅值随传播时间的增加按指数规律衰减;当γ值不变时,S 值或ρ值愈小则波幅值随时间衰减愈快.在由锚杆、混凝土砂浆和围岩组成的体系中,由锚杆端部发射的声波经杆体向四周传播,在锚杆与砂浆、砂浆与围岩等界面发生入射、反射和透射.入射波应力为i σ反射波应力r σ与透射波应力t σ之间的关系分别为i Z Z Z Z σσγ111212+-= (3) i t Z Z A A Z Z σσ1))((2122112+=(4) 式中,波阻抗Z=ρcA ,ρ、c 、A 分别为介质的密度、声速和截面积。

锚杆无损检测应力波反射法原理

锚杆无损检测应力波反射法原理

促进无损检测技术的进步 提高锚杆工程质量与安全性 推动相关产业链的发展 为其他类似工程提供借鉴与参考
感谢您的观看
汇报人:XX
锚杆无损检测前应确保锚杆表 面清洁,无油污、锈蚀等杂质。
检测前应检查仪器设备是否正 常,确保其处于良好工作状态。
检测前应了解锚杆的材质、规 格等信息,以便选择合适的检
测方法和参数。
确保锚杆表面清洁, 无油污或杂质
选择合适的传感器 和激励源,确保信 号传输稳定
调整传感器位置, 确保与锚杆表面紧 密接触
应力波传播速度与介质特性有关
应力波在锚杆中传播时,遇到不同 介质分界面会发生反射和折射
添加标题
添加标题
添加标题
添加标题
锚杆中的应力波反射系数取决于锚 杆的长度和直径
反射波的能量与入射波的能量之比 为反射系数,其值与分界面的性质 有关
波形特征:反射波形的形状、幅度 和传播时间等特征
波形处理:对反射波形进行信号处 理和分析,提取有用的信息
锚杆无损检测应力波 反射法原理
汇报人:XX
目录
添加目录标题
应力波反射法原理
锚杆无损检测原理
应力波反射法的优 势与局限性
实际应用中的注意 事项
未来发展方向与展 望
添加章节标题
应力波反射法原理
应力波定义:由于物体受到外力作用,在物体内部产生的应力扰动 形成机制:当物体受到冲击、振动等外力作用时,物体内部应力分布发生变化,形成应力扰动 传播方式:应力波在物体内部以波动的形式传播,类似于声波在介质中的传播 传播速度:应力波的传播速度取决于物体的材料属性、温度和应力状态
添加标题
添加标题
添加标题
添加标题
波形识别:通过对比入射波形和反 射波形,确定锚杆的损伤程度和位 置

锚杆锚固质量无损检测

锚杆锚固质量无损检测

USB驱动安装
把USB线插到电脑USB口上,会 自动弹出如下菜单,按提示操 作
选择“从列表或指定位置安装 (高级)”点击下一步
选择“在搜索中包括这个位 置”,通过“浏览”找到锚杆 安装光盘中“武汉长盛智能仪 器通讯接口驱动”文件夹,点 击“确定”,再点击“下一 步”,等待安装完成
安装完成后在按照上述步骤安 装一次即可。查看端口是否安 装正常,在我的电脑上点击鼠 标右键——管理——设备管理 器——端口,查看有武汉长盛智 能仪器通信接口驱动是否正常 (如果显示上面有黄颜色提示 “?”或“!”,或不存在都 是有问题,按上面步骤重新装) 或者换一个USB驱动接口。
锚杆仪器的工作原理
JL-MG(C)锚杆质量检测仪由采集仪、发射震源、 检波器和分析处理软件组成。发射震源产生的弹 性波,沿着锚杆传播并向锚杆周围辐射能量,检 波器检测到反射回波,并由检测仪对信号进行分 析与存储。反射信号的能量强度和到达时间取决 于锚杆周围或端部的灌浆状况。通过对信号进行 处理和分析,可以确定锚杆长度以及灌浆的整体 质量(目的)。
新建
“新建”功能为新建文件并设置采集参数。工程名称、锚杆编号、采 样方式和估计杆长是必须设置的四项参数。
(1)采样方式:分为单次采集和连续采集两种(在使用超磁发射机 触发时使用连续采样,在使用手锤触发时使用单次采样)。
(2)工程名称:作为文件存放路径。
设置方法:在“工程名称”上轻按旋钮,弹出字符和数字设
数据分析
我们测得一根锚杆的波形,在分析软件上打开,首先看波形是不是合 格波,不合格的就没必要分析了。什么叫做合格波呢?波形要具有一 致性,首波起跳明显。锯齿状明显的一般定位不合格波。
若测得的波形很干净或者底部反射很明显,就没必要进行数字滤波。

锚杆无损检测方法

锚杆无损检测方法

锚杆无损检测方法

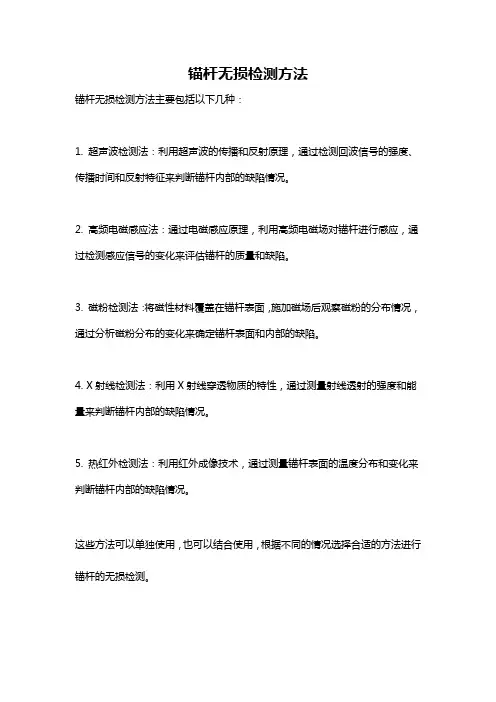

锚杆无损检测方法主要包括以下几种:
