迅达3300AP电梯缩写含意解释
迅达电梯3300故障代码 (2)
精心整理8附录B ：故障代码图例：C1,C2,C3,--故障原因1，2，3A1,A2,A3,--解决行动1，2，30001 电梯致命故障电梯持续死机，无法操作。
注意，该故障代码经常跟随其他故障代码一起出现。
C1，多种原因A1，通过检查电梯故障表，找到先前的故障信息，以确定故障的关键原因。
0002 0003 0005 0008 0012 ） 0017 0018 C1：虽然SIM 卡可读，但数据已被破坏（错误的文件长度等）A1：换SIM 卡。
0019 ‘看门狗’（监测软件）重起硬件或软件初始化，电梯送电等都会使‘看门狗’软件重起。
C1：主控软件的内部程序问题。
A1：更新主控软件的软件版本（请先与瑞士Locarno 联系，取得R&D 允许） 0020 安全回路被短接安全回路无法安预计断开（例如，在开门时）C1：安全回路被短接（例如，轿门或厅门）A1：检查安全回路（例如，接头处）是否有短接线。
0021 轿厢控制器重起0022 轿厢平层出错A1：检查SUET0023 ISK断开或出错该错误在实际软件中不被使用0024 极限信号KNE_U被打断A1：检查KNE_U，接线。
0025 ISK断开0027 CC再平层出错0030 ‘用户级别3’被关闭C1：命令（例如，菜单109）将‘用户级别3’关闭003100330037C1：COP没装A1：连接COPC2：数据传输出错A2：检查数据线（CAN总线）。
检查CAN总线终端（LDU，ACVF）C3：COP软件与主控制软件不匹配。
A3：更新软件版本。
0038 ECU信号丢失COP与主控制器交换大量信息。
注意：该信息往往伴随其他故障信息一起出现。
请检查故障表中的其他出错信息。
C1：COP没装A1：连接COPC2：数据传输出错A2：检查CAN数据总线。
检查CAN终端ECU或LDU，ACVFC3：COP与SCIC的软件不匹配A3：更新软件版本0072 蓄电池电力不足蓄电池（例如：用于应急照明）的电量低于下限或无法充电。

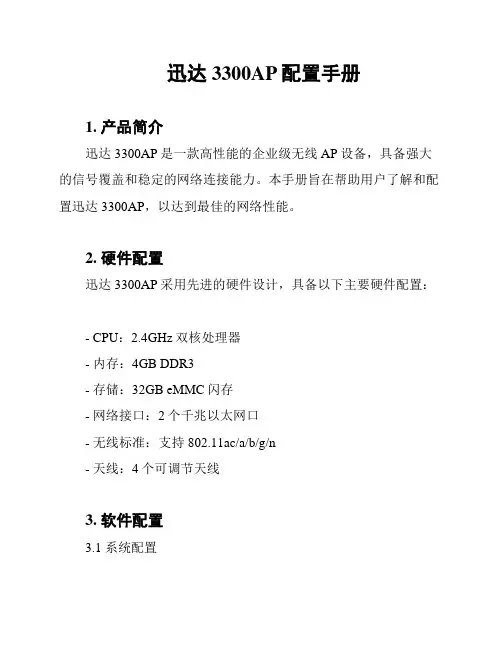

迅达3300AP配置手册
迅达3300AP配置手册1. 产品简介迅达3300AP是一款高性能的企业级无线AP设备，具备强大的信号覆盖和稳定的网络连接能力。
本手册旨在帮助用户了解和配置迅达3300AP，以达到最佳的网络性能。
2. 硬件配置迅达3300AP采用先进的硬件设计，具备以下主要硬件配置：- CPU：2.4GHz双核处理器- 内存：4GB DDR3- 存储：32GB eMMC闪存- 网络接口：2个千兆以太网口- 无线标准：支持802.11ac/a/b/g/n- 天线：4个可调节天线3. 软件配置3.1 系统配置迅达3300AP使用基于Linux的操作系统，提供了丰富的网络配置选项。
用户可以通过Web界面或命令行方式进行配置。
以下是常见的系统配置选项：- IP地址设置：可以为设备分配静态IP地址，或使用DHCP自动获取IP地址- DNS设置：配置DNS服务器地址，以实现域名解析功能- 管理密码设置：设置Web界面和命令行访问的管理密码3.2 无线配置迅达3300AP支持多种无线模式和加密方式，以满足不同环境下的需求。
用户可以通过以下步骤配置无线网络：1. 登录设备的Web界面，进入无线配置页面2. 设置无线网络的SSID（网络名称）3. 选择无线模式：可以选择2.4GHz或5GHz频段，并设置频道4. 配置加密方式和密码：可以选择WEP、WPA或WPA2加密方式，并设置密码5. 其他高级设置：支持MAC过滤、客户端分离、信道优化等功能3.3 安全配置为了提高网络安全性，迅达3300AP提供了以下安全配置选项：- 访问控制：可以设置允许或禁止特定IP地址或MAC地址访问无线网络- 隐藏SSID：隐藏无线网络的SSID，增加安全性- 客户端隔离：禁止客户端之间相互通信，增加网络安全性4. 系统维护迅达3300AP提供了一系列系统维护功能，以确保设备的稳定运行：- 固件升级：通过安装最新的固件版本，可以修复漏洞和改进设备性能- 日志查看：可以查看设备的系统日志，以便了解设备的运行状态和故障排查- 远程管理：支持通过互联网远程管理设备，便于管理员进行远程维护和监控5. 故障排除在使用迅达3300AP过程中，可能会遇到一些问题。

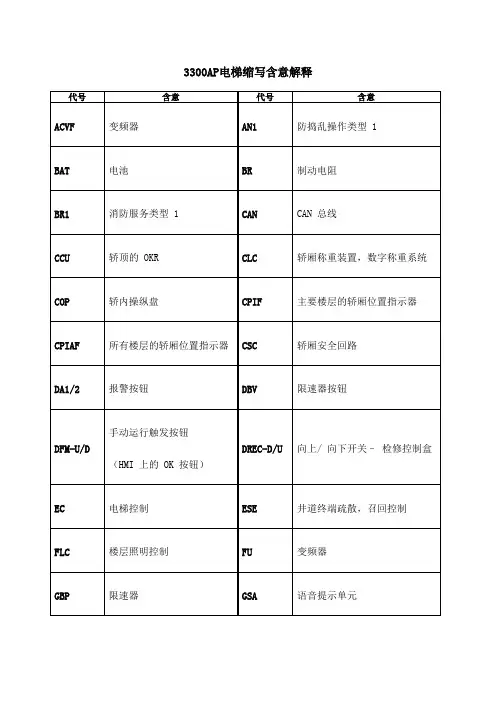

迅达3A电梯缩写含意解释
3300AP电梯缩写含意解释代号含意代号含意ACVF变频器AN1 防捣乱操作类型 1BAT电池BR制动电阻BR1消防服务类型 1CAN CAN 总线CCU轿顶的 OKR CLC轿厢称重装置，数字称重系统COP轿内操纵盘CPIF主要楼层的轿厢位置指示器CPIAF所有楼层的轿厢位置指示器CSC轿厢安全回路DA1/2报警按钮DBV限速器按钮手动运行触发按钮DFM-U/DDREC-D/U向上/ 向下开关–检修控制盒（HMI 上的 OK 按钮）EC电梯控制ESE井道终端疏散，召回控制FLC楼层照明控制FU变频器GBP限速器GSA语音提示单元GSV语音通信装置HCU井道自动疏散单元HMI HMI 用户界面IG增量型编码器INT I界面IRTS厅门安全回路指示ISK安全回路指示ISPT I门锁止安全回路指示IUSK I安全回路指示源JAB开关停止服务JBF消防操作开关JDC轿内呼梯开关JEM手动疏散开关 (SNGL)JFIH RCD 主开关保护JFIHL RCD 主照明开关保护JNFF消防开关JHSG底坑停止开关JREC轿厢检修开关JRH召回控制开关JRVC轿厢保留运行开关JTH温度开关JTHA温度开关驱动JTHS电梯温度控制开关KBF消防服务触点（火警探测器）KBV限速器触点KCBS在井道顶部的轿厢锁至置KF安全钳触点KLSG底坑爬梯触点KL-V满载触点KPH相位监控触点KNE终端限位触点KSKB关门力限制器触点KSS限速器松绳触点KSSBV松绳限速器触点KTHM机房温度传感器KTC轿门触点KTS厅门触点KTZ门入口侧触点LAGC轿厢报警记忆灯LARC轿厢的登记报警灯LC厅站外设扩展，附加输入/LDU厅门单元，门框内的控制柜输出LEFC轿厢疏散运行灯LIN楼层指示器/ 运行方向指示器LMG称重传感器，数字称重系统LNC轿厢应急照明灯LOP厅站操作面板LUET门跨接灯MGB电磁制动器NS2121 型应急电源操作PA1停靠类型 1 （返回主停靠PHS楼层光电池层）PHT门光电池PHUET门跨接光电池R01继电器“准备就绪”RBE疏散制动继电器RLC-A轿厢灯继电器关闭（自动）RCD剩余电流保护开关（FI 开关）RTS厅门安全回路指示SBBD用于并联梯连接的SBBD 印板SCIC CPU 印板SCOP COP 主印板SDIC CCU 主印板SF运行接触器SI井道信息SIAP用于 AP 的辅助印板SIM SCIC 上的芯片卡SKA停止距离SLIN LIN 印板（项目登记指示）SMIC LDU 主印板（项目主界面连接）SNGL手动疏散和应急电源印板SOA报警喇叭SUET门跨接印板TDIF运行方向指示器LOP箭头TELA远程报警TM4远程监控系统TS电梯变压器控制VCA语音提示单元VEC轿厢通风装置。
成为电梯高手之迅达3300AP故障代码说明
成为电梯高手之迅达3300AP故障代码说明谢谢你的爱刘德华 - 谢谢你的爱迅达电梯3300AP代码故障说明★0001不再使用电梯永久性锁止。
按SCIC印板上的复位按钮★0002Elevator_Safety_Chain安全回路意外打开。
★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。
检查CLC回路。
★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡，★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC 号不一致。
所配送的SIM卡不对或SCIC已用于其它电梯。
★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡★0019看门狗复位★0020当门打开时，安全回路没有打开。
★0022在再平层过程中轿厢控制器发生故障，检查SUET★0023Elevator_ISK_Fail_On_Preopening★0024Elevator_KNE_U_InterruptedKNUE_U中断。
持续致命故障复位：★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。
★0027软件故障（再平层）★0028NF1_Mode★0029RV2_Mode★0030E_Elevator_UL3_Disabled★0031电梯学习运行中断★0033电梯启动在复位或断电后。
或系统已进行了看门狗复位。
★0070在非TSD系统上的KNET信号激活★0071在TSD系统上的JREC信号激活★0072在非TSD系统上的KSR_A信号激活★0301Door_Closing(80x=F)门没有在12秒内关闭。
★0302Door_Closing门没有在12秒内打开。
★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。
★0304Door_KSKBKSKB关门力限制器激活过于频繁。

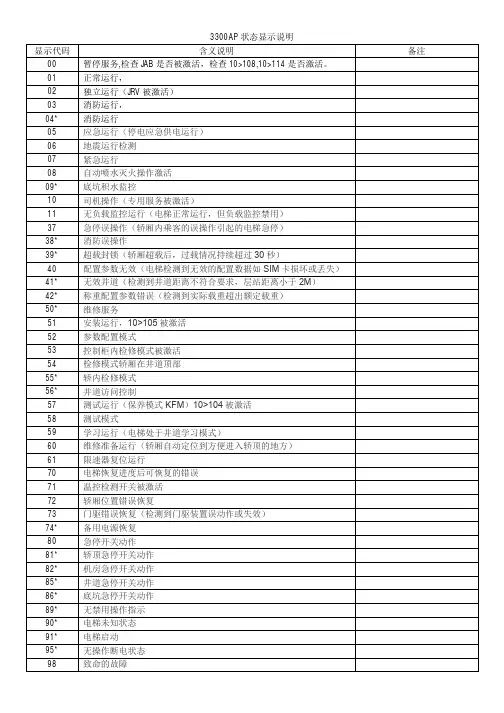

3300AP状态显示说明
3300AP状态显示说明显示代码含义说明备注00 暂停服务,检查JAB是否被激活，检查10>108,10>114是否激活。
01 正常运行，02 独立运行（JRV被激活）03 消防运行，04* 消防运行05 应急运行（停电应急供电运行）06 地震运行检测07 紧急运行08 自动喷水灭火操作激活09* 底坑积水监控10 司机操作（专用服务被激活）11 无负载监控运行（电梯正常运行，但负载监控禁用）37 急停误操作（轿厢内乘客的误操作引起的电梯急停）38* 消防误操作39* 超载封锁（轿厢超载后，过载情况持续超过30秒）40 配置参数无效（电梯检测到无效的配置数据如SIM卡损坏或丢失）41* 无效井道（检测到井道距离不符合要求，层站距离小于2M）42* 称重配置参数错误（检测到实际载重超出额定载重）50* 维修服务51 安装运行，10>105被激活52 参数配置模式53 控制柜内检修模式被激活54 检修模式轿厢在井道顶部55* 轿内检修模式56* 井道访问控制57 测试运行（保养模式KFM）10>104被激活58 测试模式59 学习运行（电梯处于井道学习模式）60 维修准备运行（轿厢自动定位到方便进入轿顶的地方）61 限速器复位运行70 电梯恢复进度后可恢复的错误71 温控检测开关被激活72 轿厢位置错误恢复73 门驱错误恢复（检测到门驱装置误动作或失效）74* 备用电源恢复80 急停开关动作81* 轿顶急停开关动作82* 机房急停开关动作85* 井道急停开关动作86* 底坑急停开关动作89* 无禁用操作指示90* 电梯未知状态91* 电梯启动95* 无操作断电状态98 致命的故障。

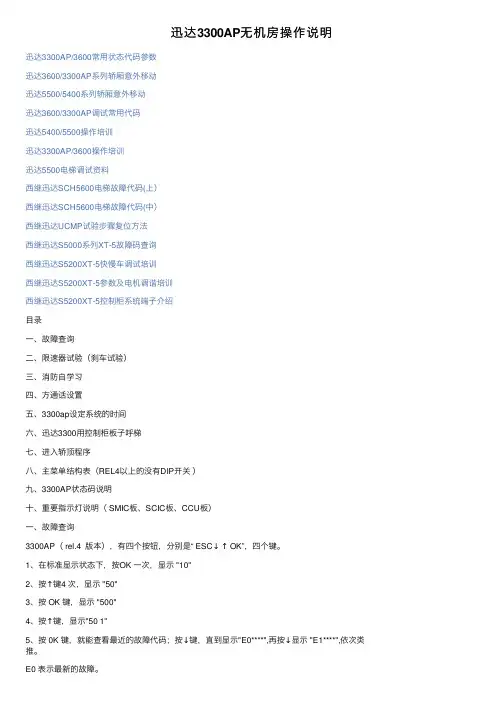

迅达3300AP无机房操作说明
迅达3300AP⽆机房操作说明迅达3300AP/3600常⽤状态代码参数迅达3600/3300AP系列轿厢意外移动迅达5500/5400系列轿厢意外移动迅达3600/3300AP调试常⽤代码迅达5400/5500操作培训迅达3300AP/3600操作培训迅达5500电梯调试资料西继迅达SCH5600电梯故障代码(上）西继迅达SCH5600电梯故障代码(中）西继迅达UCMP试验步骤复位⽅法西继迅达S5000系列XT-5故障码查询西继迅达S5200XT-5快慢车调试培训西继迅达S5200XT-5参数及电机调谐培训西继迅达S5200XT-5控制柜系统端⼦介绍⽬录⼀、故障查询⼆、限速器试验（刹车试验）三、消防⾃学习四、⽅通话设置五、3300ap设定系统的时间六、迅达3300⽤控制柜板⼦呼梯七、进⼊轿顶程序⼋、主菜单结构表（REL4以上的没有DIP开关）九、3300AP状态码说明⼗、重要指⽰灯说明（ SMIC板、SCIC板、CCU板）⼀、故障查询3300AP（ rel.4 版本），有四个按钮，分别是“ ESC↓↑ OK”，四个键。
1、在标准显⽰状态下，按OK ⼀次，显⽰ "10"2、按↑键4 次，显⽰ "50"3、按 OK 键，显⽰ "500"4、按↑键，显⽰"50 1"5、按 0K 键，就能查看最近的故障代码；按↓键，直到显⽰"E0****",再按↓显⽰ "E1****",依次类推。
E0 表⽰最新的故障。
6、清除故障⽅法：在显⽰"e*****"时，⼀直按住OK 键约 3 秒，显⽰ “-------" ，说明清除故障成功。
⼆、限速器试验（刹车试验）注意：以下步骤前，先将107 改为1（关闭称重），机房检修盒插上。
1、在标准显⽰状态下，按OK ⼀次，显⽰102、按↑键⼀次，显⽰"20 0"3、按↑键⼀次，显⽰"20 1"4、按 OK 键5、显⽰ ” 20－－ "，同时电梯跑到最顶层，开门后，6、按↑键直到显⽰"20 75", 按 OK 键，同时显⽰ "75 1"7、门开始关闭，之后显⽰"75 2"8、打机房检修，并按”下⾏键 “，待电梯蜂鸣器长响后，按DBV 键，刹车。
3300AP电梯缩写含意解释
轿厢应急照明灯
LOP
厅站操作面板
LUET
门跨接灯
MGB
电磁制动器
NS21
21 型应急电源操作
PA1
停靠类型 1 （返回主停靠层）
PHS
楼层光电池
PHT
门光电池
PHUET
门跨接光电池
R01
继电器“准备就绪”
RBE
疏散制动继电器
RCD
剩余电流保护开关（FI 开关）
RLC-A
轿厢灯继电器关闭（自动）
KSS
限速器松绳触点
KSSBV
松绳限速器触点
KTHM
机房温度传感器
KTC
轿门触点
KTS
厅门触点
KTZ
门入口侧触点
LAGC
轿厢报警记忆灯
LARC
轿厢的登记报警灯
LC
厅站外设扩展，附加输入/输出
LDU
厅门单元，门框内的控制柜
LEFC
轿厢疏散运行灯
LIN
楼层指示器/ 运行方向指示器
LMG
称重传感器，数字称重系统
轿厢检修开关
JRH
召回控制开关
JRVC
轿厢保留运行开关
JTH
温开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
底坑爬梯触点
KL-V
满载触点
KPH
相位监控触点
KNE
终端限位触点
KSKB
关门力限制器触点
3300AP电梯缩写含意解释
代号
含意
代号
含意
ACVF
迅达3300AP产品介绍3
比能耗 mWh/(kg m) ≤0.56 运行能耗等级 A
16
17
透明度&事实——绿色证书
德国工程师协会VDI4707
18
最绿色节能的电梯
• VDI 4707 是由德国工程师协
会2009年三月发布的测量和确定 电梯能效等级的指导标准.
运行情况 + 等候情况 测量法 - 测量能耗 - 归类 使用情况 速度/ 载重 提升高度
数学模型 - 定义运行和等待情况下能量消 耗的权重 - 通过计算, 得出总的能耗
普通光幕
10
九、先进的安全保障-专利技术
11
自动救援装置隐藏在控制柜内
• 无需额外的安装位置，节省空间
• 电池没有记忆效应，使用寿命长 • 井道外可以直接操作，方便更换电池
竞争对手使用的 自动救援装置
自动救援装置电池
12
便捷的救援操作
13
自动救援装置功能说明
无机房电梯最困惑的就是：当出现停电或故障状态时的乘客救 援，存在许多不便之处和安全隐患。 迅达针对其特殊情况，开发自动救援系统专利技术。 1。当外界供电电源断电时，若电梯不在平层位置，系统自动 启动，以储备电源低速运行，轿厢运行至就近楼层，平层后自 动开门，将被困乘客释放。该功能其他公司作为选配项。 2。当电梯出现故障时，由专业人员打开门框控制柜，切断供 电电源，只需轻轻按动在下方的疏散按钮，每次只能低速运行 200mm后自动停止，必须重复按动，防止轿厢超速，当轿厢 运行至门区位置时，门自动打开，释放被困乘客。迅达专利！ 3。无须打开厅门或人工盘动，杜绝安全隐患，比有机房电梯 更方便、更快捷、更安全。
3
七、电子触摸感应式玻璃操纵 面板呼梯---无机械磨损和接触！ 清晰！现代！方便！
迅达3300电梯资料资料讲解
3300电梯资料00:锁梯 01：正常 02:独立03：消防 04：消防运行 05：应急电源06：地震 10：司机 11：无称重39：超载 40：SIM卡无效 51：安装运行52：配置模式 53：机房检修 54：轿顶检修59：学习模式 60：轿顶 61：限速器71：超温 72：校正 73：轿门75：底坑安全回路线号代码编号：KP：缓冲器开关.(包括：底坑对重缓冲器KPG、张紧轮开关。
) JBF：消防开关JNFF：消防员开关JAB：锁梯KBV:1.2脚限速器开关KTC：轿门触点LON:外呼SKS：地坑安全回路（包括：1.2脚地坑，主机下急停。
2.3脚层门）SKC：轿顶安全回路（轿顶安全开关、安全钳，限速器）+检修KV、KTC-*层门触点LMI：称重接口LMG：称重传感器控制柜基本调试功能:101:复位105：安装运行107：称重110：选层116：井道平层学习40 选1进入调试CF00 外呼学习CF01 楼层设置CF02 PA1 PA2 PA3分别是锁梯、消防基站楼层设置CF03 PA21 强制关门CF06 PA4 轿厢操作板灵敏度设置CF08 PA7 提前开门CF15 自学习CF16 PA14 VL1 如果检修向一个方向走使用CF16 PA35 调速度CF40 L1（L1代表楼层在1楼）PA21 VL049(锁梯)PA22 VL099 (消防)故障代码：0002 安全回路意外打开0003 称重超载0020 当门打开时，安全回路未打开（特别注意门触点）0022 在平层中轿厢控制器发生故障(检查SUET)0031 学习运行中故障（招回控制打开或按下了急停、安全回路）0301 门没在12秒内关闭（检查KNE-S线路及门机）0302 门没在12秒内打开0313 平层感应器的PHS或KTZ磁开关0314 提前开门故障，平层感应器中间磁感应器KUET/PHUET称重故障段1102 所测轿厢载重错误（CLC是否关掉，检查CLC触点用线路）1103 同上1104 SCIC板上的DIP开关1处于ON状态（称重关闭）1105 CLC未校正SIM卡故障段1902 打开SIM卡上不存在的文件。
迅达3300AP电梯缩写含意解释
限速器按钮
DFM-U/D
手动运行触发按钮
（HMI上的OK按钮）
DREC-D/U
向上/向下开关– 检修控制盒
EC
电梯控制
ESE
井道终端疏散，召回控制
FLC
楼层照明控制
FU
变频器
GBP
限速器
GSA
语音提示单元
GSV
语音通信装置
HCU
井道自动疏散单元
HMI
HMI用户界面
IG
增量型编码器
INT I
界面
LOP
箭头
TELA
远程报警
TM4
远程监控系统
TS
电梯变压器控制
VCA
语音提示单元
VEC
轿厢通风装置
IRTS
厅门安全回路指示
ISK
安全回路指示
ISPT I
门锁止安全回路指示
IUSK I
安全回路指示源
JAB
开关停止服务
JBF
消防操作开关
JDC
轿内呼梯开关
JEM
手动疏散开关(SNGL)
JFIH
RCD主开关保护
JFIHL
RCD主照明开关保护
JNFF
消防开关
JHSG
底坑停止开关
JREC
轿厢检修开关
JRH
召回控制开关
JRVC
轿厢保留运行开关
JTH
温度开关
JTHA
温度开关驱动
JTHS
电梯温度控制开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
迅达3300AP操作手册
迅达3300AP无机房3300AP（rel.4版本）,有四个按钮,分离是“ESC ↓↑ OK”,四个键. 查故障：1.在尺度显示状况下,按OK一次,显示"10"2.按↑键 4次,显示"50"3.按OK键,显示"50 0"4.按↑键,显示 "50 1"5.按0K键,就能检讨比来的故障代码;按↓键,直到显示"E0****",再按↓显示"E1****",依次类推.E0暗示最新的故障.6.消除故障办法：在显示"e*****"时,一向按住OK键约3秒,显示“",解释消除故障成功.限速器实验（刹车实验）,留意：以下步调前,先将107改为1（封闭称重）,机房检修盒插上.1.1.在尺度显示状况下,按OK一次,显示102.按↑键一次,显示"20 0"3.按↑键一次,显示"20 1"4.按OK键5.显示”20 －－",同时电梯跑到最顶层,开门后,6.按↑键直到显示"20 75",按OK键,同时显示"75 1"7.门开端封闭,之后显示"75 2"8.打机房检修,并按”下行键“,待电梯蜂鸣器长响后,按DBV键,刹车.假如成功会显示"75 1"9.按ok键确认,显示"20 1",按↑键,显示"20 0",按OK键,显示”20“,再按"esc"退回返回主菜单.10.刹车完后,机房检修拉起轿厢,（假如其实拉不起来,就搬走一部分砝码）11.最后,限速器开关复位操纵：在主菜单上按"ok"键一次,显示"10",按OK 键一次,显示"101",在按↑键直到显示125,按OK键一次,显示"125 0",按↑键一次,显示"125 1",按OK键一次,限速器开关就复位. 以上"*"是代表某个数字,显示屏上是不会显示的消防自进修消防板是装在基站带4个IO接口的板(SLCUX板),（仅实用于REL4.0版本）：1.消防功效24V输入常闭的,是SLCUX的IO3,4脚;假如常开可以设成锁梯2.经由过程在基站外呼衔接线衔接消防板(XBIO),蒋所要接消防的线接在个中一个IO上（记住哪一个IO,后面会说到他的感化）;在掌握柜菜单40改成1,进入设置装备摆设模式,CF00进入LOP外呼进修(目标是为了辨认改换后的消防板,进修成功会显示AC）;CF40,L1(1的意思是消防板装装第一楼,假如有－1F,则为L2,依次类推),PA1(1的意思是上面说到的消防衔接线接在第一个IO上,这里假设衔接在第一个IO上,假如是第二个IO,则改为2）VL改为：99（锁梯49,24V常开,消防运行56）.然撤退退却出40菜单;应该就可以了.3.假如程序版本大于V9.34,在10菜单中,130改成1的话应该也可以LOP外呼进修.（材料上说可以,但没试过,有兴致本身去尝尝看）4.特别解释,当消防运行或消防功效感化跋文得必须在基站有一个开门到位,不然即使消防开关复位后照样会显示消防状况.5方通话设置起首将电梯检修状况,看看是否轿厢可以同监控室通话,假如不克不及,就是掌握柜对讲机和监控室对讲机接线问题,R Z端子接对.假如检修状况可以对讲,那么是设置问题.进入40菜单,按到CF09,进入 PA 1,将此值改为0.一般就可以.迅达3300ap无dip开关做井道自进修REL4以上的是没有DIP开关的.进入10菜单,上按到116,按确认键,显示116 0,再在上键,显示116 1,再按OK键.就可以自进修.假如从来都没有自进修过的话,当105从1改成0的时刻,体系主动启动自进修.3300ap 设定体系的时光菜单40——CF04——02(时光）：菜单40——CF04——05（日期）迅达3300用掌握柜板子呼梯菜单10进去菜单10.110内呼10........101复位...102.. 105装配....110模仿轿箱呼梯....... 进入轿顶程序主动状况下,在HMI上按住‘RESET/INSPECTION’键3秒钟以上,听到一声蜂鸣后,电梯进入定位模式,主动运行到LDU层,门打开再封闭.再次按‘RESET/INSPECTION’键,轿厢会主动慢速下行至LDU下方,蜂鸣器开端鸣叫和一个发光旌旗灯号显示.用三角钥匙打开厅门,进入轿顶打上轿顶检修,蜂鸣器停滞鸣叫.主菜单构造（REL4以上的没有DIP开关）3300AP状况码解释主要指导灯（SMIC板.SCIC板.CCU板）。
迅达3300AP操作标准手册范例
迅达3300AP无机房3300AP（版本），有四个按钮，分别是“ESC↓↑OK”，四个键。
查故障：1、在标准显示状态下，按OK一次，显示"10"2、按↑键4次，显示"50"3、按OK键，显示"500"4、按↑键，显示"501"5、按0K键，就能查察近来的故障代码；按↓键，直到显示"E0****",再按↓显示"E1****",挨次类推。
E0表示最新的故障。
6、消除故障方法：在显示"e*****"时，向来按住OK键约3秒，显示“-------"，说明消除故障成功。
限速器试验（刹车试验）注意：以下步骤前，先将107改为1（封闭称重），机房检修盒插上。
1、1、在标准显示状态下，按OK一次，显示102、按↑键一次，显示"200"3、按↑键一次，显示"201"4、按OK键5、显示”20－－"，同时电梯跑到最顶层，开门后，6、按↑键直到显示"2075",按OK键，同时显示"751"7、门开始封闭，以后显示"752"8、打机房检修，并按”下行键“，待电梯蜂鸣器长响后，按DBV键，刹车。
假如成功会显示"751"9、按ok键确认，显示"201"，按↑键，显示"200",按OK键，显示”20“，再按"esc"退回返回主菜单。
10、刹车完后，机房检修拉起轿厢，（假如实在拉不起来，就搬走一部分砝码）11、最后，限速器开关复位操作：在主菜单上按"ok"键一次，显示"10",按OK键一次，显示"101",在按↑键直到显示125,按OK键一次，显示"1250",按↑键一次，显示"1251"，按OK键一次，限速器开关就复位。
迅达英缩写对照
ES (Escalator) 扶梯
FO (Field Operation) 现场经营部
FPY (First Pass Yield)指一次通过率 (计算公式:移交之前没有书面投诉的台数/移交总台数)
Freight Elevator 货梯
QS (Quality System) 质量体系
QT (Quality & Technology Division) 质量技术部
S (Satisfaction) 满意
SCL（Schindler China Logistics）迅达中国物流中心
SCN（Schindler China Elevator Co., Ltd.）迅达中国电梯有限公司
Hospital Elevator 医用电梯
Hydraulic Elevator 液压电梯
ISO (International Standardization Organization):国际标准化组织, ISO 9000即国际标准化组织制订的关于企业质量保证体系的系列标准.
JD (Job description) 岗位职责描述
JG (Job Grade) 职级
KG (德文)指销售公司或同时拥有制造工厂及销售部门的公司
KPH (Key Position Holder) 重要岗位负责人
KPM (Key Project Management or Key Project Manager) 大型项目管理/大型项目经理
KW (德文) 制造工厂
COC (Code of Conduct) 行为准则
CHR (Corporate HR) 集团人力资源
迅达电梯3300AP代码故障说明
迅达电梯3300AP代码故障说明★0001不再使用电梯永久性锁止。
按SCIC印板上的复位按钮★0002Elevator_Safety_Chain安全回路意外打开。
★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。
检查CLC回路。
★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡，★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC号不一致。
所配送的SIM卡不对或SCIC已用于其它电梯。
★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡★0019看门狗复位★0020当门打开时，安全回路没有打开。
★0022在再平层过程中轿厢控制器发生故障，检查SUET★0023Elevator_ISK_Fail_On_Preopening★0024Elevator_KNE_U_InterruptedKNUE_U中断。
持续致命故障复位：★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。
★0027软件故障（再平层）★0028NF1_Mode★0029RV2_Mode★0030E_Elevator_UL3_Disabled★0031电梯学习运行中断★0033电梯启动在复位或断电后。
或系统已进行了看门狗复位。
★0070在非TSD系统上的KNET信号激活★0071在TSD系统上的JREC信号激活★0072在非TSD系统上的KSR_A信号激活★0301Door_Closing(80x=F)门没有在12秒内关闭。
★0302Door_Closing门没有在12秒内打开。
★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。
★0304Door_KSKBKSKB关门力限制器激活过于频繁。
在门区或在缝/缝隙处查找障碍物/屏障。
检查KSKB开关★0305DOOR_WRONG_EVENT★0306DOOR_WRONG_EVENT_2★0307DOOR_WRONG_EVENT_3★0308DOOR_WRONG_EVENT_4★0309DOOR_WRONG_CMD_VALUE★0310DOOR_WRONG_MOTION_VALUE★0311DOOR_WRONG_DRIVER_EVENT★0312Door_Closed_With_Wrong_CommandKET-S在没有EC指令DOOR_CLOSE/DOOR_LOCK)的情况下激活。
迅达电梯3300AP代码故障说明.
迅达电梯3300AP代码故障说明★0001不再使用电梯永久性锁止。
按SCIC印板上的复位按钮★0002Elevator_Safety_Chain安全回路意外打开。
★0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载。
检查CLC回路。
★0012SIM卡缺失SIM卡和印板不配套，没有SchindlerSIM卡，★0017SIM卡调试号错配SIM卡存在，但内部COMM号与SCIC号不一致。
所配送的SIM卡不对或SCIC已用于其它电梯。
★0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏，更换SIM卡★0019看门狗复位★0020当门打开时，安全回路没有打开。
★0022在再平层过程中轿厢控制器发生故障，检查SUET★0023Elevator_ISK_Fail_On_Preopening★0024Elevator_KNE_U_InterruptedKNUE_U中断。
持续致命故障复位：★0025Elevator_ISK_Preopen_Error在门再开启过程中ISK打开。
★0027软件故障（再平层）★0028NF1_Mode★0029RV2_Mode★0030E_Elevator_UL3_Disabled★0031电梯学习运行中断★0033电梯启动在复位或断电后。
或系统已进行了看门狗复位。
★0070在非TSD系统上的KNET信号激活★0071在TSD系统上的JREC信号激活★0072在非TSD系统上的KSR_A信号激活★0301Door_Closing(80x=F)门没有在12秒内关闭。
★0302Door_Closing门没有在12秒内打开。
★0303Door_Max_Lock_Time在运行指令发出后，门关闭，但在接下来三分钟内轿厢没有启动。
★0304Door_KSKBKSKB关门力限制器激活过于频繁。
在门区或在缝/缝隙处查找障碍物/屏障。
检查KSKB开关★0305DOOR_WRONG_EVENT★0306DOOR_WRONG_EVENT_2★0307DOOR_WRONG_EVENT_3★0308DOOR_WRONG_EVENT_4★0309DOOR_WRONG_CMD_VALUE★0310DOOR_WRONG_MOTION_VALUE★0311DOOR_WRONG_DRIVER_EVENT★0312Door_Closed_With_Wrong_CommandKET-S在没有EC指令DOOR_CLOSE/DOOR_LOCK)的情况下激活。
迅达3300调试常用代码和出错
3300调试经常使用代码和犯错之老阳三干创作2检查井道KSE距离上端站磁铁到顶层遮磁板中间距离为1250cm,遮磁板长度为240cm, 磁性为N极, 下端站磁铁究竟层遮磁板中间距离为1250cm,遮磁板长度为240cm, 磁性为S极3平安回路, 4个*全亮才华动车.01：BB机上门状态右侧以后状态具体意思如下：00：JAB, 锁梯01：正常02：自力03：消防04：消防05：紧急电动运行06：地动10：司机11：正常运行下称重关闭39：超载40：卡丧失51：装置运行52：配置模式53：机房检修54：轿顶检修55：内检修57：测试运行58：测试模式59：学习运行60：平安进入轿顶61：平安铅招致急停后的超速调节状态70：（毛病恢复中）首先看控制电源有没有合闸, 第一次送电后需要电脑清除71：电梯温度恢复中（门机, 主机热保）72：轿厢位置毛病恢复中.73：门机毛病恢复中80：电梯急停开关打住81：轿顶急停82：机房急停85：井道顶急停86：低坑急停89：监控失效90：未知状态91：电梯启动95：电压下降不能运行98：故障、致命故障, 一般要复位.99：电梯系统继续解体4101改为1后确认等在酿成0时复位, 作用为变频器ACVF致命致命毛病复位.5102改为1后确认不退出, 作用为开环运行状态.6104改为1后作用为不开门模式（KFM）7105改为1后确认, 作用为装置运行.8107改为0作用为（称重开）, 107改为1作用为（称重关）. 8108改为1作用为锁梯, 0作用为正常.9110为轿内呼梯：110n(1,2…..)10116改为1后确认, 作用为井道自学习.先把称重关闭.1071, 在把1051改为——1050, 在把1160改为——1161, 后按复位按钮, 电梯自动进行井道自学习, 完成后会显示（11）11125限速器远程复位1220改为1后作用为平衡系数检查：__42——42__XX1340–1后, CF-00作用为配置模式（配置外呼, 先进入后电梯会自动开到最高层开门等待按一下开门按键后, 听到滴的声音后按住外呼上行按键, 再次听到滴的声音本层外呼学习胜利, 直到数显酿本钱层楼层数时, 按开门键两次确认电梯会自动关门运行到下一个楼层开门.学到最底层后电梯会回到最高层开门, 比及呈现**时按B1键然后按开门键确认一直到--消失酿成**, 外呼学习完成.13锁梯CF40L设置锁梯消防基站.PA1VL049锁梯PA299PA3056接在层显上的在CF40L设楼层PA21VL1914.机房无检修的1-3短接5-8短接6-8短接时电梯上行7-8短接时电梯下行.正常状态2-3短接4-5-8短接15.CF96检查称重参数PA1（应该为16500+-500HZ）PA2PA3CF97写入称重参数（依照控制柜的写入）CF98空轿厢.CF99加满载后输入加入重量.满载调试（CF99）时, 放入轿厢的重量至少为轿厢额定负载的75%, 要求均匀摆放, 在ＨＭＩ上输入的数值应与实际重量一致（单位为１０kg)40参数17CF00学习楼层18CF01修改楼层显示（PA物理楼层, VL显示数字）19CF02(PA2基站PA3锁梯楼层PA4返基站时间)20CF03（PA21强迫关门时间）21CF06（PA4按钮灵敏度）22CF07（PA2按钮灵敏度）23CF08（PA2轿箱照明延时关断时间）24CF15–PA1（轿内把持盘学习, 副把持盘是PA2）显示1按最底层, 灯灭后按确认（开门钮）全部完成后自动存数2分种后未完成也退出40, 显示正常后使用.25CF16PA02可以改检修速度PA35正常速度, PA14方向PA15相序26CF08(PA7提前开门功能是否开通1有效0无效)27CF16绳头赔偿（PA16上PA17下范围-50%-50%）28CF86分歧毛病称的错层的并联梯29CF95观察以后负载（1=10公斤）主要部件的名称（缩写）CLSD：远程监控接口板SCPU：主控制板SMIC：控制系统接口板SEM：电源及紧急疏散管理LDU：控制柜ACVF：FM：曳引机BAT：紧急供电电池LCUX：楼层输入输出接口印板LIN：楼层显示印板LOP：楼层把持面板BIOGIO：年夜楼监控面板Fermator：开门机SCOPHMH：带读卡器接口的轿内把持箱接口印板SDIC：轿厢接口印板SUET：门跨接印板SIAP：再平层印板（SIEU用于欧洲）SCOP：轿内把持箱接口印板SAS：读卡器接口印板（不适用于AP）VCA：语音报站接口印板版本查询●30-30101-SCIC/SCPU软件版本查询●30-30102-SDIC软件版本查询●30-30103-ACVF软件版本查询●30-30105-COP软件版本查询观察运行次数●60-601-电梯运行次数（单位为100次）●60-602-运行小时数（单位为1小时）●60-603-1侧门运行次数●60-604-2侧门运行次数PC把持指令：CLR_PERSISTENT:=1清除致命故障CF_DUMP:=1读取全部配置GC_ERASE_EE:=1注意：该指令清除全部配置和（EEPROM包括称重内容出70时可以用）！！READ_SIM_CARD:=1列出存入SIM卡的数据所有GC_SHOW_EE:=1列出存入EEPROM的所有数据看故障代码：1)在HMI上输入菜单502)选择子菜单501, 在按上按钮, 最后4位为故障代码如010406, 故障代码为0406犯错表：0001不再使用Elevator_Fatal_Error(1x=F)这一信息紧随另一个重年夜故障.电梯永久性锁止.按SCIC印板上的复位按钮轿顶复位：轿顶打检修, 拍急停上下方向同时按下听到滴的声音复位胜利.0002Elevator_Safety_Chain平安回路意外翻开.检查SMIC上的熔丝.检查平安回路.平安回路已被意外关闭.如果ISK没有在KET-S举措后的800毫秒内关闭.则呈现故障(KET-S+500ms=LOCKED+300ms→ISK所要求的）.检查KET-S→ISK时间参数.检查门触点.检查参数CF03PA13.0003Elevator_Overload_Mode轿厢称重装置(CLC)检测到的超载.检查CLC回路.如果无超载：重做CLC回路的校正0012SIM卡缺失(1x=F)SIM卡和印板不配套, 没有SchindlerSIM卡, 拔出的是其它电梯的SIM卡.检查故障记录中的SIM卡故障(19xy).选择正确的SIM 卡.0017SIM卡调试号错配SIM卡存在, 但内部COMM号与SCIC号纷歧致.所配送的SIM卡分歧毛病或SCIC已用于其它电梯.更换为本电梯（专门配置的）专用SIM 卡.装置为本电梯设计的SCIC/SIM卡组合装置0018SIM卡完整性故障SIM卡可以被读取但可能数据被破坏（文档长度毛病, crc等）.更换SIM卡0019看门狗复位主要控制器软件发生内部问题.用新版软件更新.0020Elevator_Safety_Chain_Bridged_Permanent(1x=P)当门翻开时, 平安回路没有翻开.检查平安回路, 特别是门触点0021Elevator_CMC_ResetCar_Move_Controller_Reset（由控制器自动完成）0022Elevator_CC_Releveling_Fail在再平层过程中轿厢控制器发生故障, 检查SUET0023Elevator_ISK_Fail_On_Preopening0024Elevator_KNE_U_Interrupted“故障复位”0025Elevator_ISK_Preopen_Error“故障复位”0027软件故障（再平层）0028NF1_Mode0029RV2_Mode0030E_Elevator_UL3_Disabled0031电梯学习运行中断学习运行期间发生故障.毛病把持（召回控制翻开或按下了停止开关）或平安回路翻开.检查原因偏重新进行学习运行.0033电梯启动在复位或断电后.或系统已进行了看门狗复位.如果信息以外显示, 请用新版软件更新主控制器.0070在非TSD系统上的KNET信号激活0071在TSD系统上的JREC信号激活0072在非TSD系统上的KSR_A信号激活0073后备电池毛病0074温度超越0076警铃灯（COP灯）0077轿箱灯探头无反溃0078拌随0076出（恢复）0079远程监控呼叫0301Door_Closing(80x=F)门没有在12秒内关闭.KET-S触点未激活.检查为什么门如此之慢.检查门机电.检查KET-S和接线.检查机械装置.检查污垢0302Door_Closing(80x=F)门没有在12秒内翻开.KET-O触点未激活.检查门机电.检查KET-O和接线.检查机械装置.检查污垢0303Door_Max_Lock_Time在运行指令发出后, 门关闭, KET-S信号激活, 但在接下来三分钟内轿厢没有启动.EC试图在SDIC上进行热启动.系统检验考试六次关闭, 但平安回路没有闭合, 这引发了重年夜故障.SCIC/SDIC的软件版本可能错配.检查平安回路0304Door_KSKBKSKB关门力限制器激活过于频繁.在门区或在缝/缝隙处查找障碍物/屏障.检查KSKB开关0305DOOR_WRONG_EVENT0306DOOR_WRONG_EVENT_20307DOOR_WRONG_EVENT_30308DOOR_WRONG_EVENT_40309DOOR_WRONG_CMD_VALUE0310DOOR_WRONG_MOTION_VALUE0311DOOR_WRONG_DRIVER_EVENT0312Door_Closed_With_Wrong_CommandKET-S在没有EC指令(DOOR_CLOSE/DOOR_LOCK)的情况下激活.检查KET-S和KET-O是否处于正确顺序.检查机电运行方向.检查KET-S位置0313Door_Shaft_Error(1x=F)DOORx_CMD要在没有门的一侧翻开门, 如前侧、后侧或二者.控制器重新起动.查找缺失的PHS插板.检查PHS信号.检查KTZ磁铁.检查KTZ磁开关.重新进行学习运行0314Door_Pre_Opening(1x=P)提前开门硬件故障（无电、光电损坏、印板故障或线缆未连接）PHUET1/PHUET2或KUET1/KUET2显示的信息纷歧致=不在同一层；提前开门指令发送至门, 而“故障复位”0315Door_Not_Recoverable(1x=F)在门呈现一定命量的可恢复故障后, 电梯发生重年夜故障.检查门可能发生的故障0316Door_Heartbeat_Error(4x=F)SCIC失去SDIC脉动.此故障由门服务故障引发（门恢复行动）.如果此事发生超越每小时四次, 将引发致命故障.SDIC-SCIC软件版本可能错配.检查CAN总线和CAN总线终端（布线、SCOP、SCIC、SEM、VACON闭环、SCOP故障！）0317Door_Unexpected_State如果EC收到门的状态顺序为LOCKED→CLOSED, 则子系统呈现问题.SCIC↔SDIC软件版本可能错配.检查SDIC电源是否有“松脱触点”0318Door_SDIC_Heartbeat此故障每次在SCIC印板上手动复位后均发生.SDIC失去SCIC信号, 进入毛病状态.SDIC发出此信息.如果不是由手动复位所招致：则软件版本可能存在错配？检查CAN总线和CAN终端（布线、SCOP、SCIC、SEM、VACON闭环、SCOP故障！）0333Door1DODDIP开关配置毛病根据示意图检查DIP开关设置0334Door2DODDIP开关配置毛病根据示意图检查DIP开关设置0335门在门区外开启0336Door_overtemperature(3x=F)门过热0337Door_SUET_Board_Disconnected(1x=F)SUET印板未连接0338Door_SUET_Error1_Overbridging_Activation_ Unsuccessful门跨接无法激活0339Door_SUET_Error2_Overbridging_Lost(3x=F)门跨接中断0402Drive_Trip_Too_Long(1x=F)驱动激活时间超越限制.检查轿厢为什么锁住以及驱动为什么锁住.检查布线问题.检查制动器为什么没有翻开.检查不正确的时间限制, 速度还不够快吗？井道信息可用吗？0403Drive_Contactors_Feedback(1x=F)其中一个输入反馈在运行过程中进行了转换, 或在启动后没有转换, 或在停止后没有转换.紧急停机？检查布线.检查与之相关的回路中接触器故障或输入故障0404Drive_Direction_Error运行方向毛病FA/开环：接触器反馈毛病.闭环：转速计故障或电念头没有得电, 轿厢在不服衡的状态下缓慢行驶.驱动装置没有发生足够的扭矩.检查布线.检查为什么驱动装置没有发生足够的扭矩0405Drive_Shaft_Information未使用.无0406Drive_OvertempTHMH电念头过热呵护或KTHM井道温度监测已触发（开环）.翻开SMIC.THMH/SMIC.KTHM上的回路.每小时运行次数太多.风机没有运转.检查风机.检查制动器.检查机械装置.检查FC制动电阻器, 检查变频器上的风机0407Drive_Not_Ready_During_Standstill当轿厢处于静止状态时, 就绪信号缺失.检查机电线缆、连接器、从ACVF至MCCE4板的I/O状态、ACVF故障日志.用HMI菜单101检验考试ACVF复位.0408Drive_Not_Ready_During_Trip当轿厢处于运行状态时, 就绪信号缺失.检查机电线缆、连接器、从ACVF至MCCE4板的I/O状态、0409Drive_Speed_Limit_Exceeded_In_Standby在运行启动阶段, 速度限制信号缺失.检查机电线缆、连接器、从ACVF至MCCE4板的I/O状态、ACVF速度限制参数0410Drive_Speed_Limit_Exceeded_During_Safetychain_Bridged (4x=F)在运行停靠阶段, 速度限制信号缺失.检查机电线缆、连接器、从ACVF至MCCE4板的I/O状态、ACVF速度限制参数1101CLC_No_Frequency(1x=F)CLC输入(SDIC.XLD)陈说无频率（没有称重装置）.检查CLC布线.检查CLC是否牢固.检查CLC参数情况.重新进行CLC校正.更换CLC 1102CLC_Wrong_Value所丈量的轿厢载荷值毛病.例如, CLC被关闭之时.轿厢称重装置的频率超越了范围.CLC的频率范围被确定为10-20kHz.检查CLC触点.检查线缆1103CLC_Calibration_Error轿厢称重装置：在校正过程中呈现了故障.检查CLC布线.检查CLC 是否牢固.检查CLC参数情况.重新进行CLC校正.更换CLC1104CLC_OverbridgedSCIC印板上的DIP开关1处于ON位置（轿厢称重装置关闭）.关闭SCIC印板上的DIP开关1.1105CLC_No_CalibrationCLC还未进行校正.检查CLC布线.检查CLC是否牢固.检查CLC参数情况.重新进行CLC校正.更换CLC1108CLC_Out_Of_Range(1x=F)轿厢称重装置超越了范围1109校正期间CLC零载荷频率超越了范围1110校正期间CLC参考载荷频率超越了范围1601SEM_General_Error自动疏散单位SEM故障1901Chip_Card_Wrong_Device内部软件故障.更新电梯控制软件.1902Chip_Card_File_Not_Found控制装置试图翻开SIM卡上不存在的文件.如果使用“老”SIM卡（软件版天职歧毛病）, 就会发生.检查SIM卡与软件版本的相容性1903Chip_Card_Warning_Incorrect_Mode1904Chip_Card_Not_FormatedSIM卡未格式化.更换SIM卡1905Chip_Card_No_Or_No_Schindler_Card此故障存在以下各种原因：SCIC上根本没有卡.卡拔出不正确.卡拔出正确, 但此卡不是Schindler的.检查是否有SIM卡, 以及卡是否拔出正确.如果正确：更换此SIM卡1906SIM卡读取故障检查故障日志, 了解SIM卡其它故障.请参照相关原因和应采用的办法.1907SIM卡写入故障检查故障日志, 了解SIM卡其它故障.请参照相关原因和应采用的办法1908SIM卡系统文件毛病的故障SIM卡无效.选择正确的SIM卡. 2002Trip_Learning_Level_Missing向上方向所记录的楼层层数与向下方向所记录的楼层层数不符.在学习运行建立井道映像的过程中, 一个或更多的楼层没有设置.检查磁铁/PHS插板.检查KS/PHS传感器/线缆.检查磁铁/插板/传感器是否对正.2003Trip_Learning_Number_Of_Levels_Vary(11x=F)在向上方向学习运行中所记录的楼层数与向下方向检查阶段所记录的楼层数不相符.检查磁铁/PHS插板.检查KS/PHS传感器/线缆2004Trip_Learning_Level_Outside_Array_Limits超越了最年夜楼层数(=15).检查KS磁铁/PHS插板数2005Trip_Position_Target_Not_Reached未从驱动装置收到“目标已达到”信息, 运行位置即异常中断.轿厢未处于所计划的楼层2006Warning_Trip_Position_Target_Not_Reached拜会20052007Trip_Position_Move_Not_In_Door_Zone控制装置要求在定位模式下进行移动, 但轿厢不处在平层状态. 2008Trip_Synchro_Rough_Position_State_Error(1x=F)同步运行或（在某些条件下）服务运行未收到纷歧致的KSE信息.检查KSE磁铁.检查KSE磁开关.重新进行学习运行2009Warning_Trip_Synchro_Rough_Position_State_Error拜会20082010Trip_Learning_Direction_Unknown_Received(1x=F)在学习运行期间, 运行方向不明.如果电梯系统呈现某些严重故障, 这才可能发生.行程停止.重新进行学习运行2011Trip_Learning_Wrong_Magnet_Order(1x=F)在学习运行期间磁铁顺序毛病2012不再使用：Trip_Releveling_Fatal_Error(1x=F)“故障复位”2013不再使用：Trip_Releveling_Safetychain_Error拜会2012 2060Trip_Learning_Minimal_Travel_Distance(1x=F)两个楼层之间的距离小于所容许的最小行程距离(300mm).检查插板距离2061Trip_Learning_Intolerable_Flag_Length(1x=F)最后丈量的插板长度超越所允许的公差.轿厢所在之处的插板太长.重新进行学习运行.检查装置.检查光栅2062Trip_Learning_Upper_Flag_Edge_Already_Set(1x=F)控制器试图为已经设定的一个上部插板设定一个值.这种情况仅可能发生在我们不容许盖写井道映像的情况下（例如, 当向上运行时, 应该任何值都没有被预先设置过）.EMC干扰？PHS、光栅、磁开关的故障？重新进行学习运行2063Trip_Learning_Upper_Flag_Edge_Not_Set(1x=F)控制器遗漏了对一个楼层上部插板的设置.井道信息出了问题？（PHS、光栅、磁开关）EMC干扰？重新进行学习运行2064Trip_Learning_Lower_Flag_Edge_Already_Set(1x=F)控制器试图为已经设定的一个下部插板设定一个值.拜会故障2062 2065Trip_Learning_Lower_Flag_Edge_Not_Set(1x=F)控制器遗漏了对一个楼层下部插板的设置.拜会2063、2066Trip_Learning_Invalid_Door_Entrance_Side(1x=F)控制器试图设置一个不允许设置的门侧（这与已经设置的分歧,无效值是此处问题所在）.拜会20632067Trip_Learning_Door_Entrance_Side_Not_Set(1x=F)控制器遗漏了对一个楼层门侧的设置.检查光栅线缆.检查插板.重新进行学习运行2068Trip_Learning_Door_Entrance_Side_Already_Set(1x=F)控制器试图对已经设置过的门入口侧进行设置.检查光栅线缆.检查插板.重新进行学习运行2069Trip_Learning_Invalid_Lower_Flag_Edge(1x=F)控制器试图将一个下部插板边高度设置得年夜于一个上部插板的高度.检查光栅线缆.检查插板.检查编码器.重新进行学习运行2070Trip_Learning_Invalid_Upper_Flag_Edge(1x=F)控制器试图将一个上部插板边高度设置得小于一个下部插板的高度.拜会20692071Trip_Learning_Upper_Flag_Edge_Differ(1x=F)控制器设置了一个新的上部插板边高度.以前的值和此值的不同年夜于可接受范围.检查编码器.检查绳打滑情况.重新进行学习运行. 2072Trip_Learning_Lower_Flag_Edge_Differ(1x=F)控制器设置了一个新的下部插板边高度.以前的值和此值的不同年夜于可接受范围.拜会20712073Trip_Learning_Door_Entrance_Side_Differ(1x=F)控制器试图设置一个门的入口侧.此入口侧已经设置, 我们允许改写, 但以前的值与新值不相符.拜会20712074Trip_Position_Nested_Move控制装置要求在定位模式下进行移动, 但驱动装置没时间去确认最后复位的EC2075Trip_Position_Correction_Too_Big定位运行期间, 校正的计算发生了一个比所规定的极限值（通常为30mm）年夜的值.检查绳打滑情况.检查编码器.检查楼层传感器.检查CAN总线通信.更换SDIC2076Trip_Learning_Average_Flag_Length_Exceeded(1x=F)在调整FC曳引参数“滑轮直径”“曳引轮直径DD”.重新进行学习运行2077Trip_Learning_Flag_Edge_Sequence(1x=F)在学习运行中同样的边前后收到两次.例如, 两次上升边之间无下降边.检查光栅.检查SDIC.检查CAN总线（EMC、终端、插头）2078Trip_Final_Level_Not_Found(1x=F)同步运行或学习运行在最后一个KSE信号之后以及位于SKA=1250mm 处的缓冲KSE信号之前, 没有发现最高或最低楼层的插板.否则轿厢将达到KNE超行程触点2079PHSx_Signal_Persistently_Briged(1x=F, 1x=P如果有SUET)在运行时, 井道信息信号PHS和/或PHS1不按预期改变其状态.它们处于继续激活状态(例如为测试进行了跨接）.检查传感器.检查PHS/PHS1接线.执行“继续致命故障清除流程”“故障复位”）.2080PHNR_Signal_Inconsistent在轿厢每次在一个楼层停靠之后, 都要进行井道再平层信号PHNR_U和PHNR_D的一致性检查.如果这两个信号在这一时点都不处于激活状态, 则发生该故障.检查PHNR_U/D传感器是否没对正、是否脏污或发生故障.检查传感器接线2101Shaft_Undefined(1x=F)井道尚未进行界说.手动进行系统复位2102Shaft_Level_Missing(1x=F)井道映像中有楼层缺失.检查井道信息、插板长度.进行学习运行. 2103Shaft_Number_Of_Levels_Vary(1x=F)存储在EEPROM中的楼层总数与实际丈量的纷歧致.重新进行学习运行2104Shaft_Level_Outside_Array_Limits(1x=F)楼层太多.当应用法式启动并创立RAM井道映像时, 一个楼层地址设在了极限值之外[Level<0orlevel>15].检查磁铁/插板数.重新进行学习运行2110Shaft_Image_In_Error_State由于应用法式启动的故障所招致的井道映像物体处于故障状态.系统故障自动处置法式进行一次“同步运行”2111Shaft_Invalid_Rough_Position此故障可能源于KSE指示器变动信号的失效和不完整.系统故障自动处置法式进行一次“同步运行”2112Shaft_Invalid_Shaft_Stage(3x=P)此故障可能源于PHS和KS指示器变动信号的失效和不完整.系统故障自动处置法式进行一次“同步运行”2113Shaft_Invalid_Current_Level此故障可能源于PHS和KS指示器变动信号的失效和不完整.系统故障自动处置法式进行一次“同步运行”2114Shaft_Position_Lost_While_Stationary(7x=F)当轿厢准备进入停止状态时, 有信号告知一个KSE或KS/PHS指示器发生变动.这实际上是在驱动装置发出进入停止驱动阶段信号后两秒钟发出的.电梯每小内最多可恢复六次直到酿成致命故障, 则必需进行手动复位.2115Shaft_Position_Lost_While_Bouncing当轿厢处于停止状态时, 有信号告知一个KSE或KS/PHS指示器发生变动.此停止阶段被实际确定为两秒后, 系统故障自动处置法式进行一次“同步运行”2116Shaft_Inconstant_Level_Indicators此故障可能源于PHS和KS指示器变动信号的失效和不完整.系统故障自动处置法式进行一次“同步运行”2118Shaft_Invalid_Travel_Mode井道映像与运行模式5纷歧致2119Shaft_Inconstant_KSE_Indicators井道映像：KSE信息纷歧致2122Error_Invalid_Shaft_Image_For_This_Shaft_Type井道映像对此种井道类型无效.检查磁铁/插板.重新进行学习运行2126Shaft_Wrong_Magnet_Transition(1x=F)井道中KS磁铁转换毛病2127Shaft_No_KS1_Detection_Possible(1x=F)KS/KS1磁铁无法检测到2128井道映像：KS信息顺序毛病2129井道映像：年夜致位置不匹配（如果是HYD驱动, 则1x=F）2130井道映像：初始化毛病(1x=F)2131井道映像：LUETKS/KS1的信息纷歧致(1x=F)2132Shaft_Wrong_Magnet_Transition_Information井道中磁铁转换毛病, KSE向上和向下信息纷歧致2133Shaft_Rough_Position_Mismatch(2x=F)井道中位置错配, KSE向上和向下信息混淆2134井道映像：KSE和TSD选项存在(1x=F)2135井道映像：检测到的TSD信号变动(1x=F)2136井道映像：KSE上行故障(2x=F)2137SHAFT_SPEED_SUPERVISION_AT_ROUGH_POS_CHANGE由于所计算的楼层数毛病, 轿厢行至井道终端（位于KSE）时并未减速（仍以正常速度运行）.井道信息系统故障.检查KS/KS1磁铁是否对正.检查楼层传感器.检查磁铁和传感器之间的距离.检查布线.更换SDIC.2138E_SHAFT_RELEVEL_INFORMATION_INVALID进行再平层传感器信号的一致性检查：传感器；布线.应做的事：把传感器清理干净.调整传感器的位置2139E_SHAFT_FLOOR_INFORMATION_INVALID(2x=F)进行楼层传感器信号的一致性检查：传感器；布线.应做的事：把传感器清理干净.调整传感器的位置2160Shaft_Minimal_Travel_Distance(1x=F)在应用法式启动并验证RAM井道映像时, 检测到各楼层之间的一个非常小的运行距离(<300mm).重新进行学习运行2161Shaft_Intolerable_Flag_Length(1x=F)在应用法式启动（复位）时：当在RAM井道映像中设置楼层时, 检测到一个过分长的插板.重新进行学习运行.检查绳打滑情况2162Shaft_Upper_Flag_Edge_Already_Set(1x=F)当应用法式启动并设置RAM井道映像时, 楼层上部插板边的位置要设置若干次.井道信息故障（PHS、光栅、磁开关）？EMC干扰？重新进行学习运行2163Shaft_Upper_Flag_Edge_Not_Set(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个缺失的上部插板边位置.手动抹去永久数据载体上的井道映像文件, 并执行“同步运行”2164Shaft_Lower_Flag_Edge_Already_Set(1x=F)当应用法式启动并设置RAM井道映像时, 楼层下部插板边的位置要设置若干次.例如, 由达到插板边时发生反复颤动所引起.EMC干扰？井道信息故障（PHS、PHUET、光栅、磁开关）？EMC干扰？重新进行学习运行.2165Shaft_Lower_Flag_Edge_Not_Set(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个缺失的下部插板边位置.拜会21642166Shaft_Invalid_Door_Entrance_Side(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个无效的门入口侧拜会21642167Shaft_Door_Entrance_Side_Not_Set(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个缺失的门入口侧拜会21642168Shaft_Door_Entrance_Side_Already_Set(1x=F)当应用法式启动并设置RAM井道映像时, 一个楼层的门入口侧被设置屡次拜会21642169Shaft_Lower_Flag_Edge_Not_Set(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个无效的下部插板边位置.拜会21642170Shaft_Invalid_Upper_Flag_Edge(1x=F)当应用法式启动并设置RAM井道映像时, 检测到一个无效的上部插板边位置.拜会21642315ACVF报警：机电失速（4x=重年夜故障）另见15152316ACVF报警：机电过热(4x=F)2317ACVF报警：机电负荷缺乏(4x=F)另见15172324ACVF报警：历史纪录可能遗失2328ACVF报警：应用法式变动失效2330ACVF报警：电流不服衡2342ACVF报警：目标速度毛病（最后的PHS上升边）2345ACVF报警：变频器过热2349ACVF报警：内部逻辑毛病(30x=F)2354ACVF报警：制动电阻另见15542357ACVF报警：处于静止状态时的输出接触器故障(3x=F)2358ACVF报警：PWM输入状态毛病(30x=F)2364ACVF报警：机械报闸KB/KB1的机械报闸触点KB/KB1故障.用菜单724校验.另见15642369ACVF报警：U/F曲线尚未实施2370ACVF报警：机械报闸KB的机械报闸的触点KB故障.用菜单724校验.另见15702371ACVF报警：机械报闸KB1的机械报闸的触点KB1故障.用菜单724校验.另见15712375ACVF报警：PHNRx顺序毛病另见15752376ACVF报警：超越了再平层距离另见15762379ACVF报警：RPM识别出低扭矩另见15792401E_FC_Proxy_Unused_Warning2402FC_Heartbeat_Timeout(10x=F)FC在规按时间内（例如700毫秒内）分歧毛病EC发送脉动（CAN总线信息）.检查CAN线缆、CAN总线终端2403FC_True_Start_Timeout(3x=F)在FC从EC接受启动指令后, EC要求FC在一个可接受的时间期限内（例如2.5秒）进入加速或（匀速）状态.FC应用法式故障.检查CAN线缆、CAN总线终端2404FC_Move_CMD_Timeout_Error(3x=F)来自ACVF的移动指令超时2405FC_Drive_Phase(3x=F)驱动顺序毛病（停止、加速、减速）2406FC要求移动零距离的警告2407FC要求移动方向无的警告2408FC要求移动方向反向的警告2409FC要求移动零楼层的警告2410FC要求螺旋移动的警告2411FC在停止过程中要求移动的警告2412FC在不能用的情况下要求移动的警告2413FC在FC模式毛病的情况下要求移动的警告2414FC在致命故障后要求恢复的警告2415FC平安回路将被禁用的警告2416FC一般逻辑毛病警告2417FC不服衡高负荷的警告2418FC驱动酿成不成用的警告2419FC驱动阶段成为未知的警告2420FC警告所收到的FC毛病未知2421FC警告所收到的FC报警未知2422FC从毛病逻辑恢复的警告2423FC_CMD_Stop_Timeout(1x=F)EC对FC发出一个移动指令, 但FC没有应答.严重的EC或FC应用法式毛病.CAN总线故障？→拜会Vacon故障F55.检查FC是否运转2424FC当不处于停止状态时要求静态移动的警告2425FC在减速过程中要求静态移动的警告2426FC当处于停止状态时要求静态移动的警告2427FC警告FC软件版本仍未知2428FC警告FC硬件类型仍未知2429ACVF陈说一个参数下载失败2430ACVF陈说参数值纷歧致2431ACVF参数FC数据不存在2432ACVF参数组不匹配2433ACVFFC软件版本参数毛病2601EEPROM_Insufficient_Space(1x=F)EEPROM空间缺乏2602EEPROM_Data_Recovery_Failure(1x=F)EEPROM恢复失败2603EEPROM_Range_Error(1x=F)EEPROM范围毛病2604E_EEPROM_Access_To_Unknown_File2605E_EEPROM_Shaft_File_Error2606E_EEPROM_RV_NR_File_Error2607E_EEPROM_Error_Log_File_Error2608E_EEPROM_Statistics_File_Error2701Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活前已收到来自RSK/RSK1的反馈2702Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活后来自RSK/RSK1的反馈缺失2703Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)失效后来自RSK/RSK1的反馈延续2704Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活前已收到来自接触器的反馈2705Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)激活后来自接触器的反馈缺失2706Hyd_Drive_RSK_RSK1_Feedback_Before_Activation(1x=F)失效后来自RSK/RSK1的反馈延续2707Hyd_Drive_Soft_Start_Ready(1x=F)信号反馈缺失2708Hyd_Drive_Lowpressure液压系统高压2709Hyd_Drive_Speed_Limit_Exceeded_In_Standby(1x=F)已超越速度限制(0.3m/s)（提前开门或平层）2710Hyd_Drive_Speed_Limit_Exceeded_During_Safetychain_BridgedSUET激活后超越速度限制(0.3m/s)（提前开门或平层）3101至3173：AAT自动验收测试故障, 有关进一步说明和解决方案, 请参考文件自动验收测试指南(J139452或J41140148)3101至3109SGC“轿厢平安钳”相关的故障（拜会J139452或J41140148）3110至3114AOS“上行轿厢超速呵护”相关的故障（参阅J139452或J41140148）3115至3119HBU“上行单边抱闸制动能力”相关的故障（参看J139452或J41140148）3120至3124HBD“下行单边抱闸制动能力”相关的故障（请参阅J139452或J41140148）3125至3128RTL“运行时间限制”相关的故障（拜会J139452或J41140148）3129至3133FBU“上行双边抱闸制动能力”相关的故障（拜会J139452或J41140148）3501平安回路底坑触点跨接未胜利激活（亚太）底坑跨接做得不正确.检查RUESG、RUESG1、RSG-A继电器.可能是的BIO总线故障.（拜会故障代码3603）3502平安回路底坑触点跨接缺失（亚太）底坑跨接缺失.检查RUESG、RUESG1、RSG-A继电器.可能是的BIO总线故障.（拜会故障代码3603）3503平安回路底坑触点跨接未胜利关闭激活(1x=P)（亚太）底坑跨接关闭激活未正确进行.检查RUESG、RUESG1、RSG-A继电器.可能是的BIO总线故障.（拜会故障代码3603）3504平安回路底坑触点意外跨接(1x=P)（亚太）“底坑”在接到指令时激活（意外跨接）.检查RUESG、RUESG1、RSG-A继电器.可能是的BIO总线故障.（拜会故障代码3603）3505平安回路KNA触点跨接未胜利激活(1x=P)（亚太）KNA跨接激活未正确进行.检查SIAP印板上的KNA继电器.3506平安回路KNA触点跨接缺失(1x=P)（亚太）KNA跨接缺失.检查SIAP印板上的KNA继电器.3507平安回路KNA触点跨接未胜利关闭激活(1x=P)（亚太）KNA跨接关闭激活未正确进行.检查SIAP印板上的KNA继电器.3508平安回路底坑触点意外跨接(1x=P)（亚太）KNA在接到指令时激活（意外跨接）.检查SIAP印板上的KNA继电器.3509平安回路模拟门区触点跨接未胜利激活(1x=P)（亚太）门区。
迅达3300AP电梯缩写含意解释
JTH
温度开关
JTHA
温度开关驱动
JTHS
电梯温度控制开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
底坑爬梯触点
KL-V
满载触点
KPH
相位监控触点
KNE
终端限位触点
KSKB
关门力限制器触点
KSS
限速器松绳触点
KSSBV
松绳限速器触点
LOP
箭头
TELA
远程报警
TM4
远程监控系统
TS
电梯变压器控制
VCA
语音提示单元
VEC
轿厢通风装置
KTHM
机房温度传感器
KTC
轿门触点
KTS
厅门触点
KTZ
门入口侧触点
LAGC
轿厢报警记忆灯
LARC
轿厢的登记报警灯
LC
厅站外设扩展，附加输入/输出
LDU
厅门单元，门框内的控制柜
LEFC
轿厢疏散运行灯
LIN
楼层指示器/运行方向指示器
LMG
称重传感器，数字称重系统
LNC
轿厢应急照明灯
LOP
厅站操作面板
LUET
3300AP电梯缩写含意解释
代号
含意
代号
含意
ACVF
变频器
AN1
防捣乱操作类型1
BAT
电池
BR
制动电阻
BR1
消防服务类型1
CAN
CAN总线
CCU
轿顶的OKR
CLC
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
KTHM
机房温度传感器
KTC
轿门触点
KTS
厅门触点
KTZ
门入口侧触点
LAGC
轿厢报警记忆灯
LARC
轿厢的登记报警灯
LC
厅站外设扩展，附加输入/输出
LDU
厅门单元，门框内的控制柜
LEFC
轿厢疏散运行灯
LIN
楼层指示器/运行方向指示器
LMG
称重传感器，数字称重系统
LNC
轿厢应急照明灯
LOP
JRVC
轿厢保留运行开关
JTH
温度开关
JTHA
温度开关驱动
JTHS
电梯温度控制开关
KBF
消防服务触点（火警探测器）
KBV
限速器触点
KCBS
在井道顶部的轿厢锁至置
KF
安全钳触点
KLSG
底坑爬梯触点
KL-V
满载触点
KPH
相位监控触点
KNE
终端限位触点
KSKB
关门力限制器触点
KSS
限速器松绳触点
KSSBV
DBV
限速器按钮
DFM-U/D
手动运行触发按钮
（HMI上的OK按钮）
DREC-D/U
向上/向下开关– 检修控制盒
EC
电梯控制
ESE
井道终端疏散，召回控制
FLC
楼层照明控制
FU
变频器
GBP
限速器
GSA
语音提示单元
GSV
语音通信装置
HCU
井道自动疏散单元
HMI
HMI用户界面
IG
增量型编码器
INT I
界面
3300AP电梯缩写含意解释
代号
含意
代号
含意
ACVF
变频器
AN1
防捣乱操作类型1
BAT
电池
BR
制动电阻
BR1
消防服务类型1
CAN
CAN总线
CCU
轿顶的OKR
CLC
轿厢称重装置，数字称重系统
COP
轿内操纵盘
CPIF
主要楼层的轿厢位置指示器
CPIAF
所有楼层的轿厢位置指示器
CSC
轿厢安全回路
DA1/2
报警按钮
IRTS
厅门安全回路指示
ISK
安全回路指示
ISPT I
门锁止安全回路指示
IUSK I
安全回路指示源
JAB
开关停止服务
JBF
消防操作开关
JDC
轿内呼梯开关
JEM
手动疏散开关(SNGL)
JFIH
RCD主开关保护
JFIHL
RCD主照明开关保护
JNFF
消防开关
JHSG
底坑停止开关
JREC
轿厢检修开关
JRH
召回控制开关
LOP
箭头
TELA
远程报警
TM4
远程监控系统
TS
电梯变压器控制
VCA
语音提示单元
VEC
轿厢通风装置
厅站操作面板
LUET
门跨接灯
MGB
电磁制动器
NS21
21型应急电源操作
PA1
停靠类型1（返回主停靠层）
PHS
楼层光电池
PHT
门光电池
PH备就绪”
RBE
疏散制动继电器
RCD
剩余电流保护开关（FI开关）
RLC-A
轿厢灯继电器关闭（自动）
RTS
厅门安全回路指示
SBBD
用于并联梯连接的SBBD印板
SCIC
CPU印板
SCOP
COP主印板
SDIC
CCU主印板
SF
运行接触器
SI
井道信息
SIAP
用于AP的辅助印板
SIM
SCIC上的芯片卡
SKA
停止距离
SLIN
LIN印板（项目登记指示）
SMIC
LDU主印板（项目主界面连接）
SNGL
手动疏散和应急电源印板
SOA
报警喇叭
SUET
门跨接印板
TDIF
运行方向指示器
