机械原理总复习题-重点题目
(完整版)机械原理复习题及答案
一、填空题（共 20分，每题 2分）1、运动副是两构件间发生直接接触而又能产生必定相对运动的活动联接。
2、机构拥有确立运动的条件是机构自由度数大于零，且等于原动件数；3、当两构件构成平面挪动副时, 其瞬心在挪动方向的垂线上无量远处; 构成兼有滑动和转动的高副时 , 其瞬心在接触点处公法线上。
4、当铰链四杆机构的最短杆与最长杆长度之和小于或等于其余的两杆长之和, 此时 , 当取与最短杆相邻的构件为机构时 , 机构为曲柄摇杆机构；当取最短杆为机构时 , 机构为双曲柄机构；当取最短杆的对边杆为机构时, 机构为双摇杆机构。
5、在齿轮上分度圆是：拥有标准模数和压力角的圆，而节圆是：两齿轮啮合过程中作纯转动的圆。
6、渐开线齿廓上任一点的压力角是指该点渐开线的法线方向与其速度方向所夹的锐角，渐开线齿廓上任一点的法线与基圆相切。
7、一对渐开线标准直齿圆柱齿轮传动，已知两轮中心距等于a，传动比等于 i12 ，则齿轮 1的节圆半径等于a/(1+i12)。
8、等效构件的等效质量或等效转动惯量拥有的动能等于原机械系统的总动能；9、机器产生速度颠簸的主要原由是输入功不等于输出功。
速度颠簸的种类有周期性和非周期性两种。
10、关于静不均衡的转子，不论它有多少个偏爱质量，只要要适合地加上或减去一个均衡质量即可获取平衡。
二、简答题（共 30分，每题 6分）1、在曲柄摇杆机构中，说明极位夹角的定义，什么状况下曲柄摇杆机构的极位夹角为零（作图说明）。
答案：极位夹角的定义：当摇杆处于两个极限地点时，曲柄与连杆两次共线，它们之间所夹的锐角称为极位夹角。
以下图，当摇杆位于两个极限地点时，其与连杆的铰支点为 C1、C2，当曲柄与机架的铰支点 A位于 C1C2的连线上，则极位夹角为零。
2、在如图所的示凸轮机构中：(1)在图上绘出凸轮的理论廓线和基圆，并求出基圆半径；(2)图示地点机遇构的压力角α是多少；答案：(1)凸轮的理论廓线和基圆绘于图，基圆半径rb=75mm (2)压力角等于03、设以图示机构实现凸轮对滑块E的控制：问： (1)该机构可否运动？试作剖析说明；(2)若需改良，试画出改良后的机构运动简图。

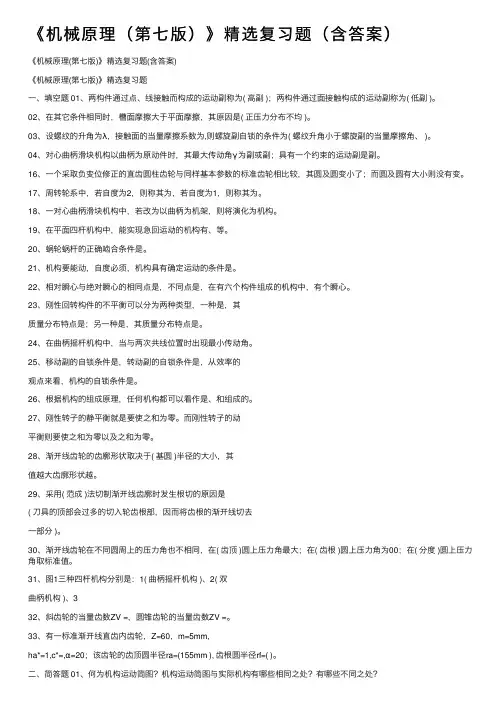

《机械原理（第七版）》精选复习题（含答案）
《机械原理（第七版）》精选复习题（含答案）《机械原理(第七版)》精选复习题(含答案)《机械原理(第七版)》精选复习题⼀、填空题 01、两构件通过点、线接触⽽构成的运动副称为( ⾼副 )；两构件通过⾯接触构成的运动副称为( 低副 )。
02、在其它条件相同时，槽⾯摩擦⼤于平⾯摩擦，其原因是( 正压⼒分布不均 )。
03、设螺纹的升⾓为λ，接触⾯的当量摩擦系数为,则螺旋副⾃锁的条件为( 螺纹升⾓⼩于螺旋副的当量摩擦⾓、 )。
04、对⼼曲柄滑块机构以曲柄为原动件时，其最⼤传动⾓γ为副或副；具有⼀个约束的运动副是副。
16、⼀个采取负变位修正的直齿圆柱齿轮与同样基本参数的标准齿轮相⽐较，其圆及圆变⼩了；⽽圆及圆有⼤⼩则没有变。
17、周转轮系中，若⾃度为2，则称其为，若⾃度为1，则称其为。
18、⼀对⼼曲柄滑块机构中，若改为以曲柄为机架，则将演化为机构。
19、在平⾯四杆机构中，能实现急回运动的机构有、等。
20、蜗轮蜗杆的正确啮合条件是。
21、机构要能动，⾃度必须，机构具有确定运动的条件是。
22、相对瞬⼼与绝对瞬⼼的相同点是，不同点是，在有六个构件组成的机构中，有个瞬⼼。
23、刚性回转构件的不平衡可以分为两种类型，⼀种是，其质量分布特点是；另⼀种是，其质量分布特点是。
24、在曲柄摇杆机构中，当与两次共线位置时出现最⼩传动⾓。
25、移动副的⾃锁条件是，转动副的⾃锁条件是，从效率的观点来看，机构的⾃锁条件是。
26、根据机构的组成原理，任何机构都可以看作是、和组成的。
27、刚性转⼦的静平衡就是要使之和为零。
⽽刚性转⼦的动平衡则要使之和为零以及之和为零。
28、渐开线齿轮的齿廓形状取决于( 基圆 )半径的⼤⼩，其值越⼤齿廓形状越。
29、采⽤( 范成 )法切制渐开线齿廓时发⽣根切的原因是( ⼑具的顶部会过多的切⼊轮齿根部，因⽽将齿根的渐开线切去⼀部分 )。
30、渐开线齿轮在不同圆周上的压⼒⾓也不相同，在( 齿顶 )圆上压⼒⾓最⼤；在( 齿根 )圆上压⼒⾓为00；在( 分度 )圆上压⼒⾓取标准值。
考研机械原理复习试题(含答案)总结
考研机械原理复习试题（含答案）2一、正误判断题：（在括号内正确的画“√”，错误的画“×”）1.在平面机构中一个高副引入二个约束。
（×）2.任何具有确定运动的机构都是由机架加原动件再加自由度为零的杆组组成的。
（√）3.运动链要成为机构，必须使运动链中原动件数目大于或等于自由度。
（×）4.平面机构高副低代的条件是代替机构与原机构的自由度、瞬时速度和瞬时加速度必需完全相同。
（√）5.当机构自由度F＞0，且等于原动件数时，该机构具有确定运动。
（√）6.若两个构件之间组成了两个导路平行的移动副，在计算自由度时应算作两个移动副。
（×）7.在平面机构中一个高副有两个自由度，引入一个约束。
（√）8.在杆组并接时，可将同一杆组上的各个外接运动副连接在同一构件上。
（×）9.任何机构都是由机架加原动件再加自由度为零的基本杆组组成。
因此基本杆组是自由度为零的运动链。
（√）10.平面低副具有2个自由度，1个约束。
（×）二、填空题1.机器中每一个制造单元体称为零件。
2.机器是在外力作用下运转的，当外力作功表现为盈功时，机器处在增速阶段，当外力作功表现为亏功时，机器处在减速阶段。
3.局部自由度虽不影响机构的运动，却减小了高副元素的磨损，所以机构中常出现局部自由度。
4.机器中每一个独立的运动单元体称为构件。
5.两构件通过面接触而构成的运动副称为低副；通过点、线接触而构成的运动副称为高副。
6.平面运动副的最大约束数为 2 ，最小约束数为1。
7.两构件之间以线接触所组成的平面运动副，称为高副，它产生2 个约束。
三、选择题1.机构中的构件是由一个或多个零件所组成,这些零件间 B 产生任何相对运动。
A.可以B.不能C.变速转动或变速移动2.基本杆组的自由度应为 C 。
A.－1B. +1C. 03.有两个平面机构的自由度都等于1，现用一个带有两铰链的运动构件将它们串成一个平面机构，则其自由度等于 B 。
机械原理复习资料(doc 7页)
一、单项选择题1. 两构件组成运动副必须具备的条件是两构件（ ）。
A. 相对转动或相对移动B. 都是运动副C. 相对运动恒定不变 D ．直接接触且保持一定的相对运动2. 高副低代的条件是（ ）。
A. 自由度数不变B. 约束数目不变C. 自由度数不变和瞬时速度、瞬时加速度不变3．曲柄滑块机构共有( )瞬心。
A ．4个B ．6个 C. 8个 D. 10个4. 两构件直接接触，其相对滚动兼滑动的瞬心在（ ）。
A. 接触点B. 接触点的法线上C. 接触点法线的无穷远处D. 垂直于导路的无穷远处5．最简单的平面连杆机构是( )机构。
A ．一杆B ．两杆 C. 三杆 D. 四杆6. 机构的运动简图与（ ）无关。
A. 构件数目B. 运动副的数目、类型C. 运动副的相对位置D. 构件和运动副的结构7．机构在死点位置时( )。
A ．γ＝90°B ．γ＝45° C. α＝0° D. α＝90°8. 曲柄摇杆机构以（ ）为原动件时，机构有死点。
A. 曲柄B. 连杆C.摇杆D. 任一活动构件9．凸轮的基圆半径是指( )半径。
A ．凸轮转动中心至实际轮廓的最小B ．凸轮转动中心至理论轮廓的最小C. 凸轮理论轮廓的最小曲率 D ．从动件静止位置凸轮轮廓的10. 从动件的推程采用等速运动规律时，在（ ）会产生刚性冲击。
A. 推程的始点B. 推程的中点C. 推程的终点D. 推程的始点和终点11．一对齿轮在啮合过程中，啮合角的大小是( )变化的。
A. 由小到大再逐渐变小 B ．由大到小逐渐变小C. 先由大到小再到大 D ．始终保持定值，不12. 齿轮机构安装中心距等于标准中心距时,节圆直径与分度圆相比较,结论是( )。
A. 节圆直径大B. 分度圆直径大C. 两圆直径相等D. 视具体情况而定13．在斜齿轮模数计算中，下面正确的计算式为( )。
A ．βcos t n m m = B. βsin t n m m =C ．αcos t n m m =D βcos n t m m =14. 标准直齿圆柱齿轮机构的重合度ε值的范围是（ ）。
机械原理复习题带答案docx
机械原理复习题带答案docx一、选择题（每题2分，共10分）1. 机械运动的基本形式包括哪些？A. 平移和旋转B. 平移和摆动C. 旋转和摆动D. 平移、旋转和摆动答案：A2. 四杆机构中，哪个杆件的长度决定了机构的运动特性？A. 连杆B. 摇杆C. 曲柄D. 滑块答案：C3. 齿轮传动中，齿数比与传动比之间的关系是什么？A. 齿数比等于传动比B. 齿数比与传动比成反比C. 齿数比与传动比成正比D. 齿数比与传动比无关答案：C4. 凸轮机构中，凸轮的形状如何影响从动件的运动？A. 凸轮形状不影响从动件运动B. 凸轮形状决定了从动件的加速度C. 凸轮形状决定了从动件的位移D. 凸轮形状决定了从动件的速度答案：C5. 机械系统中，哪种类型的轴承允许轴向移动？A. 深沟球轴承B. 圆锥滚子轴承C. 推力球轴承D. 角接触球轴承答案：C二、填空题（每题2分，共10分）1. 机械效率是输出功率与输入功率之比，用符号____表示。
答案：η2. 机械系统中，____是将旋转运动转换为直线运动的机构。
答案：螺旋机构3. 在齿轮传动中，____是两个齿轮啮合时，齿数最少的齿轮。
答案：小齿轮4. 机械振动中，____是指系统在没有外力作用下，由于自身能量损失而逐渐减弱的振动。
答案：阻尼振动5. 机械设计中，____是指零件在工作过程中，由于材料内部缺陷或外部载荷作用而发生断裂的现象。
答案：疲劳破坏三、简答题（每题10分，共20分）1. 简述机械系统中的自由度和约束的概念，并举例说明。
答案：机械系统中的自由度是指系统在空间中可以独立运动的方向数。
约束是指限制系统自由度的条件。
例如，一个铰链连接的平面四杆机构，其自由度为3，因为可以在三个相互垂直的方向上移动。
而铰链本身则提供了两个约束，限制了机构在这两个方向上的平移自由度。
2. 描述齿轮传动的优缺点。
答案：齿轮传动的优点包括高效率、结构紧凑、传动比准确、可实现远距离传动等。
机械原理期末考试复习题(含答案)(同名3286)
机械原理考试复习题一、填空题：1.机构具有确定运动的条件是机构的自由度数等于。
2.同一构件上各点的速度多边形必于对应点位置组成的多边形。
3.在转子平衡问题中，偏心质量产生的惯性力可以用相对地表示。
4.机械系统的等效力学模型是具有，其上作用有的等效构件。
5.无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
6.平面连杆机构中，同一位置的传动角与压力角之和等于。
7.一个曲柄摇杆机构，极位夹角等于36º，则行程速比系数等于。
8.为减小凸轮机构的压力角，应该凸轮的基圆半径。
9.凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
10.增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
11.平行轴齿轮传动中，外啮合的两齿轮转向相，内啮合的两齿轮转向相。
12.轮系运转时，如果各齿轮轴线的位置相对于机架都不改变，这种轮系是轮系。
13.三个彼此作平面运动的构件共有个速度瞬心，且位于。
14.铰链四杆机构中传动角γ为，传动效率最大。
15.连杆是不直接和相联的构件；平面连杆机构中的运动副均为。
16.偏心轮机构是通过由铰链四杆机构演化而来的。
17.机械发生自锁时，其机械效率。
18.刚性转子的动平衡的条件是。
19.曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
20.具有急回特性的曲杆摇杆机构行程速比系数k 1。
21.四杆机构的压力角和传动角互为，压力角越大，其传力性能越。
22.一个齿数为Z，分度圆螺旋角为β的斜齿圆柱齿轮，其当量齿数为。
23.设计蜗杆传动时蜗杆的分度圆直径必须取值，且与其相匹配。
24.差动轮系是机构自由度等于的周转轮系。
25.平面低副具有个约束，个自由度。
26.两构件组成移动副，则它们的瞬心位置在。
27.机械的效率公式为，当机械发生自锁时其效率为。
28.标准直齿轮经过正变位后模数，齿厚。
29.曲柄摇杆机构出现死点，是以作主动件，此时机构的角等于零。
30.为减小凸轮机构的压力角，可采取的措施有和。
机械原理复习题及答案
机械原理复习题及答案机械原理复习题及答案机械原理是工程学中的重要基础课程，它涉及到力学、材料学、动力学等多个学科的知识。
掌握机械原理的基本概念和原理，对于理解和应用工程学的其他领域都具有重要意义。
下面，我们将给大家提供一些机械原理的复习题及答案，希望能够帮助大家更好地巩固和理解这门课程的知识。
一、选择题1. 下列哪个是机械原理的基本定律？A. 质点运动定律B. 牛顿第一定律C. 原子力定律D. 热力学第一定律答案：B2. 在力的作用下，物体的加速度与作用力成正比，与物体质量成反比。
这是由下列哪个定律推导出来的？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 牛顿万有引力定律答案：B3. 在平衡条件下，物体所受合力的合力矩为零。
这是由下列哪个定律推导出来的？A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 力矩定律答案：D4. 下列哪个是机械原理中的基本力学量？A. 力B. 能量C. 功D. 热量答案：A5. 下列哪个是机械原理中的基本力学定律？A. 质点运动定律B. 能量守恒定律C. 动量守恒定律D. 热力学第一定律答案：A二、填空题1. 牛顿第二定律的数学表达式是__________。
答案：F = ma2. 力矩的数学表达式是__________。
答案：M = Fd3. 力的单位是__________。
答案：牛顿（N）4. 功的单位是__________。
答案：焦耳（J）5. 动量的单位是__________。
答案：千克·米/秒（kg·m/s）三、简答题1. 什么是机械原理中的平衡条件？请举例说明。
答：在机械原理中，平衡条件是指物体所受合力的合力矩为零的状态。
例如，当一个物体在水平面上静止时，它所受的重力和支持力的合力矩为零，这就是平衡条件。
2. 什么是机械原理中的力矩？它有什么作用？答：力矩是指力对物体产生的转动效应。
它的大小等于力与力臂的乘积。
力矩的作用是使物体发生转动或保持平衡。
机械原理基础复习题(含答案)
机械原理基础复习题（含答案）一、单选题（共70题，每题1分，共70分）1、周转轮系传动比的计算通常采用（）。
:A、反转法B、阻抗力法C、摩擦力法D、正转法正确答案：A2、（）的自由度等于2，两个中心轮都运动，给定2个原动件机构的运动才是确定的。
:A、差动轮系B、定轴轮系C、行星轮系D、周转轮系正确答案：A3、一对标准齿轮，其安装距离大于标准安装中心距时，压力角（）。
:A、不一定B、变大C、变小D、不变正确答案：B4、平面机构自由度的计算公式为F=3n-2PL-PH，其中n为活动构件个数，PL为低副个数，PH为（）个数。
:A、活动构件B、低副C、高副D、机架正确答案：C5、对于满足杆长条件的四杆机构，若最短杆为机架，为（）。
:A、曲柄滑块机构B、曲柄摇杆机构C、双摇杆机构D、双曲柄机构正确答案：D6、2K-H型周转轮系是具有（）个太阳轮（）个行星架的周转轮系。
:A、2、2B、1、1C、1、2D、2、1正确答案：D7、齿轮轮廓是（）齿廓，此齿廓的提出已有近两百多年的历史，目前还没有其它曲线可以替代。
主要在于它具有很好的传动性能，而且便于制造、安装、测量和互换使用等优点。
:A、抛物线B、渐开线C、直线D、五次曲线正确答案：B8、（）是指由于摩擦的原因，机构有效驱动力总是小于等于其摩擦力，使得机构无法运动的现象。
这种机构的自由度大于零。
:A、自由度F小于等于零B、死点C、自锁正确答案：C9、（）机构用来传递任意两轴间的运动和动力，是机械中应用最广泛的一种传动机构。
:A、齿轮B、连杆C、间歇运动D、凸轮正确答案：A10、（）接触面积大，表面接触应力小，润滑方便，不易磨损，制造较为容易，但能实现的相对运动少，适用于载荷较大、运动不是很复杂的场合。
:A、空间副B、高副C、平面副D、低副正确答案：D11、一对标准齿轮，模数为4，齿数分别为20,80，则其顶隙为（）mm。
:A、2B、3C、4D、1正确答案：D12、对于满足杆长条件的四杆机构，最短杆的邻边为机架，得到（）。
机械原理总复习知识点及例题
在图示的凸轮机构中，凸轮为原动件，其形状为一偏心轮， （1）画出基圆，并在图上指出其基圆半径rb; ⑶ 画出机构在图示位置时推杆位移和压力角; ⑷ 画出凸轮由图示位置沿逆时针方向转90°后推杆位移和压力角.
第五章齿轮机构及其设计
一基本概念： 1 齿廓啮合基本定律; 2渐开线的特性; 3渐开线齿廓的啮合特点; 4渐开线齿轮的基本参数和几何尺寸; 5一对齿轮的正确啮合条件; 6斜齿轮当量齿轮的含义； 7什么叫齿轮传动的重合度？其意义何在？ 8渐开线齿轮变位修正的目的。 二填空题： 1内啮合斜齿圆柱齿轮传动的正确啮合条件是( )，蜗轮蜗杆的正确啮合条件是 （ ）; 2一对斜齿圆柱齿轮传动的重合度由( )两部分组成,斜齿轮的当量齿轮是指( )的 直齿轮; 3渐开线齿轮的齿廓形状取决于 半径的大小，其值越大齿廓形状越 。 4采用 法切制渐开线齿廓时发生根切的原因是 。 5斜齿轮的当量齿数ZV = ，圆锥齿轮的当量齿数ZV = 。 6一个采取负变位修正的直齿圆柱齿轮与同样基本参数的标准齿轮相比较，其（ ） 圆及（ ）圆变小了；而（ ）圆及（ ）圆有大小则没有变。
第十二章机械的效率和自锁
一基本概念： 1机械效率的定义，机械效率的意义； 2什么叫机构的自锁; 3机械自锁的条件. 二填空题： 1设螺纹的升角为λ，接触面的当量摩擦系数为（ ）,则螺旋副自锁的条件为 （ ）。 2移动副的自锁条件是 ，转动副的自锁条件是 ，从效率的观点来看，机构 的自锁条件是 。 三简答题： 1何谓摩擦圆？为何要引进摩擦圆的概念？摩擦圆的大小与哪些因素有关？ 2何谓机构的自锁？举出两种工程中利用机械自锁完成工作要求的实例。
第二章机构的结构分析
一基本概念： 1机构的组成; 2运动副的概念; 3机构自由度的计算,注意复合铰链、局部自由度和虚约束的处理; 4机构具有确定运动的条件 5何谓机构运动简图；它与实际机构有何异同。 二填空题： 1 根据机构的组成原理，任何机构都可以看作是由 、 和 组成的。 2 两构件之间线接触所组成的平面运动副，称为 副，它产生 约束， 而保留 自由度。 3机构具有确定运动的条件 。 三计算分析题： 1 计算如图所示机构的自由度，并指出复合铰链、局部自由度和虚约束。
机械原理复习题及答案
机械原理复习题及答案机械原理是机械工程领域中的基础课程，它涉及到机械运动的基本原理和机械系统的设计。
以下是机械原理的复习题及答案，供学生复习参考。
一、选择题1. 机械运动的基本要素包括：A. 力B. 位移C. 速度D. 加速度答案：B, C, D2. 以下哪个不是平面运动的类型？A. 直线运动B. 旋转运动C. 平面复合运动D. 螺旋运动答案：D3. 机械系统的自由度是指：A. 系统可以进行的独立运动的数量B. 系统的质量C. 系统的惯性D. 系统的摩擦力答案：A二、填空题1. 机械原理中的运动副是指两个或多个零件之间的_________。
答案：相对运动关系2. 一个平面四连杆机构，如果其最短杆的长度为L1，最长杆的长度为L2，则该机构的行程比为_________。
答案：(L2-L1)/(L2+L1)3. 机械振动的类型包括_________振动和_________振动。
答案：自由，受迫三、简答题1. 简述四连杆机构的运动特点。
答案：四连杆机构是一种平面机构，由四个连杆构成闭合环路。
它能够实现曲柄滑块机构的转换，具有多种运动形式，如双曲柄机构、曲柄摇杆机构等。
其运动特点是可以实现曲柄的连续旋转或摇杆的往复摆动。
2. 解释什么是机械系统的静平衡和动平衡。
答案：静平衡是指在没有外力作用下，机械系统能够保持静止状态，即所有力的合力为零。
动平衡则是指在机械系统运动过程中，通过调整质量分布或使用平衡装置，使得旋转部件的离心力和惯性力的合力为零，从而减少振动和噪音。
四、计算题1. 已知一个平面四连杆机构，最短杆长度L1=100mm，最长杆长度L2=400mm，求该机构的行程比。
答案：根据填空题中的公式，行程比 = (400-100)/(400+100) = 300/500 = 0.62. 一个机械系统的质量为m，其旋转轴的半径为r，求该系统的转动惯量。
答案：转动惯量 I = mr^2五、论述题1. 论述机械原理在现代机械设计中的重要性。
机械原理最全复习资料以及考试题和答案
一、是非题(用“Y”表示正确，“N”表示错误填在题末的括号中)。
(本大题共10小题，每小题1分，总计10分)1111111．构件是机构或机器中独立运动的单元体，也是机械原理研究的对象。
( y ) 2．机构具有确定相对运动的条件为：其的自由度F 0。
( n ) 3．在摆动导杆机构中，若取曲柄为原动件时，机构的最小传动角γmin=0º；而取导杆为原动件时，则机构的最小传动角γmin=90º。
( n ) 4．机构当出现死点时，对运动传递是不利的，因此应设法避免；而在夹具设计时，却需要利用机构的死点性质。
( y ) 5．当其它条件不变时，凸轮的基圆半径越大，则凸轮机构的压力角就越小，机构传力效果越好。
( y ) 6．在蜗杆传动中，蜗杆的升角等于蜗轮的螺旋角，且蜗杆与蜗轮的螺旋线旋向相同。
( y ) 7．渐开线直齿圆锥齿轮的标准参数取在大端上。
( y ) 8．为了减小飞轮的尺寸，在机器的低速轴上安装飞轮后，可以较好地降低机器的速度波动。
( n ) 9．机器等效动力学模型中的等效质量(或转动惯量)是一个假想质量(或转动惯量)，它不是原机器中各运动构件的质量(或转动惯量)之和，而是根据动能相等的原则转化后计算得出的。
( y ) 10．不论刚性回转体上有多少个不平衡质量，也不论它们如何分布，只需要在任意选定两个平面内，分别适当地加平衡质量即可达到动平衡。
( y )二、填空题(将正确的答案填在题中横线上方空格处)。
(本大题共5小题，每空2分，总计10分)1．速度影像的相似原理只能应用于同一构件上的各点，而不能应用于机构的不同构件上的各点。
2．机械中三角带(即Ｖ带)传动比平型带传动用得更为广泛,从摩擦角度来看，其主要原因是：三角带属槽面摩擦性质，当量摩擦系数较平面摩擦系数大，故传力大。
3．在四杆机构中AB BC CD AD AD ====40406060,,,,为机架，该机构是:曲柄摇杆机构 。
《机械原理》复习题及答案
西北工业大学网络教育课程考试考前复习机械原理一、填空题1. 铰链四杆机构的基本型式有、、三种。
2. 从效率观点分析，机械自锁的条件是。
3. 凸轮的形状是由和决定的。
4. 机器产生速度波动的类型有和两种。
5. 机构具有确定运动的条件是机构的自由度数等于。
6. 无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
7. 增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
8. 三个彼此作平面运动的构件共有个速度瞬心，且位于。
9. 具有一个自由度的周转轮系称为轮系，具有两个自由度的周转轮系称为__轮系。
10. 交错角为90的蜗轮蜗杆传动的正确啮合条件是、、。
11. 机构具有确定运动的条件是机构的自由度数等于。
12. 凸轮推杆按等加速等减速规律运动时，在运动阶段的前半程作运动，后半程作运动。
13. 曲柄摇杆机构中的最小传动角出现在与两次共线的位置时。
14. 平行轴齿轮传动中，外啮合的两齿轮转向，内啮合的两齿轮转向。
15. 平面低副具有个约束，个自由度。
16. 无急回运动的曲柄摇杆机构，极位夹角等于，行程速比系数等于。
17. 增大模数，齿轮传动的重合度；增多齿数，齿轮传动的重合度。
18. 标准直齿轮经过正变位后模数，齿厚。
19. 标准齿轮圆上的压力角为标准值，其大小等于。
参考答案1．曲柄摇杆机构、双曲柄机构、双摇杆机构2．效率小于零3．从动件运动规律、基圆半径4．周期性、非周期性5．原动件数目6．0、17．不变、增大8．3、一条直线9．行星、差动10．m t2=m x1=m、αt2=αx1=α、γ1=β211．原动件数目12．等加速、等减速13．曲柄、机架14．相反、相同15．2、116．0、117．不变、增大18．不变、增加19．分度圆、200二、判断题1. 对心的曲柄滑块机构，其行程速比系数K一定等于一。
（对）2. 在平面机构中，一个高副引入二个约束。
（错）3. 在铰链四杆机构中，只要满足杆长和条件，则该机构一定有曲柄存在。
机械原理试题答案汇总以及复习要点(完整版)
2、(2分)渐开线圆锥齿轮的齿廓曲线是，设计时用上的渐开线来近似地代替它。
3、(2分)斜齿圆柱齿轮的重合度将随着和的增大而增大。
4、（4分）在图示a、b、c三根曲轴中，已知 ，并作轴向等间隔布置，且都在曲轴的同一含轴平面内，则其中轴已达静平衡，轴已达动平衡。
答：
齿轮1、2、2’、3、4组成行星轮系部分；
齿轮4、5、6组成定轴轮系部分；
其中行星轮系部分的传动比：
（1）
定轴轮系部分：
（2）
由图中可知：
（3）
由式1、2、3式联立可得：
（方向同1、6）
四、设计题（10分）
试设计一曲柄滑块机构，已知滑块行程速比系数K=1.5，滑块的行程H=60mm，偏距25mm。
1) A； 2中，a图蜗轮的转向为。b图蜗杆的螺旋方向为。
(请将所有答案写在答题纸上)
二、（10分）试求图示机构的自由度，进行高副低代和结构分析，并判别机构级别。
三、（10分）图示为一铰链四杆机构的运动简图、速度多边形和加速度多边形。要求：
A) 60% ； B）40% ；C）75%。
3、渐开线齿轮形状完全取决于（C）。
A）压力角； B）齿数；C）基圆半径。
4）在从动件运动规律不变的情况下，对于直动从动件盘形凸轮机构，若缩小凸轮的基圆半径，则压力角（B）。
A）保持不变；B）增大； C）减小。
5、在计算机构自由度时，若计入虚约束，则机构自由度数（B）。
4、凸轮的形状是由（从动件运动规律和基圆半径）决定的。
5当两机构组成转动副时，其瞬心与（转动副中心）重合。
三、选择题 （10分）
机械原理复习题带(答案)打印版 (1)
1、 如图所示机构，若取杆AB 为原动件，试求： （1） 计算此机构自由度，并说明该机构是否具有确定的运动；（6分） （2）分析组成此机构的基本杆组，并判断此机构的级别。
（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分） 有确定运动。
(1分)（2） 基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。
此机构为2级机构（1分）2、如图所示机构，若取杆AB 为原动件：（1） 计算此机构自由度，并说明该机构是否具有确定的运动；（6分）（2） 分析组成此机构的基本杆组，并判断此机构的级别。
（6分）（1）活动构件n=5 (1分) 低副数=L P 7 (1分) 高副数=H P 0 (1分)10725323=-⨯-⨯=--=H L P P n F （2分） 有确定运动。
(1分)（2）基本杆组如图所示（2级杆组各2分，原动件1分，共5分）。
此机构为2级机构（1分）3、 如图所示的机构运动简图，（1） 计算其自由度；（2） 确定其是否有确定的运动。
（写出活动件、低副、高副的数目，有虚约束、局部自由度或复合铰链的地方需指出）H(或I)-----虚约束 (1分) B-----局部自由度 (1分) 无复合铰链 (1分)活动构件n=6 (1分) 低副数=L P 8 (1分) 高副数=H P 1 (1分)11826323=-⨯-⨯=--=H L P P n F （3分）此机构具有确定的运动。
(1分)4、 计算下图所示机构的自由度。
若图中含有局部自由度、复合铰链和虚约束等情况时，应具体指出。
（10分）无虚约束 (1分) B-----局部自由度 (1分) E-----复合铰链 (1分)活动构件n=7 (1分) 低副数=L P 9 (1分) 高副数=H P 1 (1分)21927323=-⨯-⨯=--=H L P P n F 5、 如图所示机构：1. 指出是否含有复合铰链、局部自由度、虚约束，若有则明确指出所在位置；2. 在去掉局部自由度和虚约束后，指出机构的活动构件数n ，低副数L P ，高副数H P ；3.求机构的自由度F 。
机械原理总复习题重点题目
00绪论一、简答题1、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？二、填空题5、从运动的角度看，机构的主要功用在于运动或运动的形式。
（传递转换）9、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
（确定有用构件）三、判断题4、只从运动方面讲，机构是具有确定相对运动构件的组合。
（√）6、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（√）03平面机构的自由度和速度分析一、简答题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？3、机构自由度数和原动件数之间具有什么关系？5、计算平面机构自由度时，应注意什么问题？二、填空题4、两构件之间作接触的运动副，叫低副。
（面）5、两构件之间作或接触的运动副，叫高副。
（点、线）6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
（绕）7、移动副的两构件之间，在接触处只允许按方向作相对移动。
（给定）13、房门的开关运动，是副在接触处所允许的相对转动。
（回转）15、火车车轮在铁轨上的滚动，属于副。
（高）三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（√）2、凡两构件直接接触，而又相互联接的都叫运动副。
（×）3、运动副是联接，联接也是运动副。
（×）4、运动副的作用，是用来限制或约束构件的自由运动的。
（√）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（×）9、运动副中，两构件联接形式有点、线和面三种。
（×）10、由于两构件间的联接形式不同，运动副分为低副和高副。
（×）11、点或线接触的运动副称为低副。
（×）14、若机构的自由度数为2，那么该机构共需2个原动件。
（√）15、机构的自由度数应小于原动件数，否则机构不能成立。
（×）16、机构的自由度数应等于原动件数，否则机构不能成立。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
00绪论一、简答题1、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？二、填空题5、从运动的角度看，机构的主要功用在于运动或运动的形式。
（传递转换）9、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。
（确定有用构件）三、判断题4、只从运动方面讲，机构是具有确定相对运动构件的组合。
（√）6、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（√）03平面机构的自由度和速度分析一、简答题1、什么是运动副？运动副的作用是什么？什么是高副？什么是低副？3、机构自由度数和原动件数之间具有什么关系？5、计算平面机构自由度时，应注意什么问题？二、填空题4、两构件之间作接触的运动副，叫低副。
（面）5、两构件之间作或接触的运动副，叫高副。
（点、线）6、回转副的两构件之间，在接触处只允许孔的轴心线作相对转动。
（绕）7、移动副的两构件之间，在接触处只允许按方向作相对移动。
（给定）13、房门的开关运动，是副在接触处所允许的相对转动。
（回转）15、火车车轮在铁轨上的滚动，属于副。
（高）三、判断题1、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。
（√）2、凡两构件直接接触，而又相互联接的都叫运动副。
（×）3、运动副是联接，联接也是运动副。
（×）4、运动副的作用，是用来限制或约束构件的自由运动的。
（√）6、两构件通过内表面和外表面直接接触而组成的低副，都是回转副。
（×）9、运动副中，两构件联接形式有点、线和面三种。
（×）10、由于两构件间的联接形式不同，运动副分为低副和高副。
（×）11、点或线接触的运动副称为低副。
（×）14、若机构的自由度数为2，那么该机构共需2个原动件。
（√）15、机构的自由度数应小于原动件数，否则机构不能成立。
（×）16、机构的自由度数应等于原动件数，否则机构不能成立。
（√）四、选择题1、两个构件直接接触而形成的，称为运动副。
（A）a.可动联接；b.联接；c.接触2、变压器是。
（C）a.机器；b.机构；c.既不是机器也不是机构3、机构具有确定运动的条件是。
（C）a.自由度数目＞原动件数目；b.自由度数目＜原动件数目；c.自由度数目= 原动件数目4.图示机构中有_（A）_虚约束。
（A）1个（B）2个（C）3个（D）没有5.图示机构要有确定运动，需要有_______原动件。
（A）1个（B）2个（C）3个（D）没有五、计算机构自由度1、计算图a与b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）。
a）解：滚子D为局部自由度，E、F之一为虚约束。
F=3n–2P L–P h=3×4–2×5–1=1b）解：A处为复合铰链F=3n–2P L–P h=3×5–2×6–1=2分析与思考：当机构的自由度2、而原动件数为1时，机构能有确定的运动吗？答：没有。
2. 计算图a与图b所示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出）a）解：滚子C为局部自由度，E处为复合铰链。
F=3n–2P L–P h=3×8–2×11–1=1。
b）解：齿轮I、J之一为虚约束，A处为复合铰链F=3n–2P L–P h=3×8–2×10–2=2。
3、计算图示机构的自由度（若有复合铰链，局部自由度或虚约束应明确指出），并判断机构的运动是否确定，图中画有箭头的构件为原动件。
解：A、B、C处为复合铰链F=3n–2P L–P h=3×7–2×8–3=2。
04平面连杆机构一、简答题1、什么是连杆机构？连杆机构有什么优缺点？2、什么是曲柄？什么是摇杆？铰链四杆机构曲柄存在条件是什么？3、铰链四杆机构有哪几种基本形式？11、试述克服平面连杆机构“死点”位置的方法。
二、填空题4、在铰链四杆机构中，能绕机架上的铰链作整周的叫曲柄。
（连续转动连架杆）7、平面四杆机构有三种基本形式，即机构，机构和机构。
（曲柄摇杆双曲柄双摇杆）8、组成曲柄摇杆机构的条件是：最短杆与最长杆的长度之和或其他两杆的长度之和；最短杆的相邻构件为，则最短杆为。
（小于等于机架曲柄）9、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作____ 运动，即得到双曲柄机构。
（最短整周旋转）13、导杆机构可看做是由改变曲柄滑块机构中的而演变来的。
（固定件）14、将曲柄滑块机构的改作固定机架时，可以得到导杆机构。
（曲柄）17、曲柄摇杆机构的不等于00，则急回特性系数就，机构就具有急回特性。
（极位夹角大于1 ）19、若以曲柄滑块机构的曲柄为主动件时，可以把曲柄的运动转换成滑块的运动。
（等速旋转直线往复）21、通常利用机构中构件运动时的惯性，或依靠增设在曲柄上的惯性来渡过“死点”位置。
（自身飞轮）23、飞轮的作用是可以，使运转。
（储存能量平稳）228、曲柄摇杆机构的摇杆作主动件时，将与从动件的位置称为曲柄的“死点”位置。
（连杆曲柄共线）三、判断题1、当机构的极位夹角θ=00时，机构无急回特性。
（√）2、机构是否存在死点位置与机构取那个构件为原动件无关。
（×）4、对曲柄摇杆机构，当取摇杆为主动件时，机构有死点位置。
（√）5、压力角就是主动件所受驱动力的方向线与该点速度的方向线之间的夹角。
（×）８、压力角越大，则机构传力性能越差。
（√）９、平面连杆机构的基本形式，是铰链四杆机构。
（√）10、曲柄和连杆都是连架杆。
（×）11、平面四杆机构都有曲柄。
（×）12、在曲柄摇杆机构中，曲柄和连杆共线，就是“死点”位置。
（×）13、铰链四杆机构的曲柄存在条件是：连架杆或机架中必有一个是最短杆；量短杆与最长杆的长度之和小于或等于其余两杆的长度之和。
（√）19、曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显著。
（√）20、导杆机构与曲柄滑块机构,在结构原理上的区别就在于选择不同构件作固定机架。
（√）23、利用选择不同构件作固定机架的方法，可以把曲柄摇杆机构改变成双摇杆机构。
（√）27、在有曲柄的平面连杆机构中，曲柄的极位夹角θ，可以等于00，也可以大于00。
（√）37、通过选择铰链四杆机构的不同构件作为机构的固定机架，能使机构的形式发生演变。
（√）41、当曲柄摇杆机构把往复摆动运动转变成旋转运动时，曲柄与连杆共线的位置，就是曲柄的“死点”位置。
（√）42、当曲柄摇杆机构把旋转运动转变成往复摆动运动时，曲柄与连杆共线的位置，就是曲柄的“死点”位置。
（×）44、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。
（×）45、“死点”位置在传动机构和锁紧机构中所起的作用相同，但带给机构的后果是不同的。
（√）46、曲柄摇杆机构，双曲柄机构和双摇杆机构，它们都具有产生“死点”位置和急回运动特性的可能。
（×）四、选择题2、能产生急回运动的平面连杆机构有（b . c. f）a铰链四杆机构 b.曲柄摇杆机构 c.导杆机构d.双曲柄机构e.双摇杆机构f.曲柄滑块机构3、能出现“死点”位置的平面连杆机构有（c. b）a．导杆机构 b.平行双曲柄机构 c.曲柄滑块机构d.不等长双曲柄机构4、铰链四杆机构的最短杆与最长杆的长度之和，大于其余两杆的长度之和时，机构（ b ）a．有曲柄存在 b.不存在曲柄5、当急回特性系数为（c）时，曲柄摇杆机构才有急回运动。
a．K＜1 b. K=1 c .K＞16、当曲柄的极位夹角为（c）时，曲柄摇杆机构才有急回运动。
a．θ＜0º b. θ = 0º c. θ≠0º7、当曲柄摇杆机构的摇杆带动曲柄运动时，曲柄在“死点”位置的瞬时运动方向是（c）a．按原运动方向 b.反方向 c.不定的8、曲柄滑块机构是由（a）演化而来的。
a．曲柄摇杆机构 b.双曲柄机构 c.双摇杆机构13、（ a ）等能把转动运动转变成往复摆动运动。
a．曲柄摇杆机构 b.双曲柄机构` c.双摇杆机构d.曲柄滑块机构e.摆动导杆机构f.转动导杆机构14、（d ）能把转动运动转换成往复直线运动，也可以把往复直线运动转换成转动运动。
a．曲柄摇杆机构 b.双曲柄机构 c.双摇杆机构d.曲柄滑块机构e.摆动导杆机构f.转动导杆机构15、（ b. f ）等能把等速转动运动转变成旋转方向相同的变速转动运动。
a．曲柄摇杆机构 b.不等长双曲柄机构` c.双摇杆机构 d.曲柄滑块机构e.摆动导杆机构f.转动导杆机构16、有四根杆件，其长度分别是：A杆20mm，B杆30mm, C杆40mm, D杆50mm。
请画图表示怎样互相联接和选择机架才能组成以下各种机构：a.曲柄摇杆机构b.双曲柄机构c.双摇杆机构d.曲柄滑块机构30205040曲柄摇杆机构30205040双曲柄机构30205040双摇杆机构3020曲柄滑块机构17、曲柚摇杆机构的传动角是 ba.连杆与从动摇杆之间所夹的余角；b.连杆与从动摇杆之间所夹的锐角；c.机构极位夹角的余角。
18、在下列平面四杆机构中， a 无论以哪一构件为主动件，都不存在死点位置。
a.双曲柄机构；b.双摇杆机构；c.曲柄摇杆机构。
05凸轮机构一、填空1.凸轮机构主要是由_凸轮_、__从动杆_和固定机架三个基本构件所组成。
9.凸轮机构的移动式从动杆能实现___c _。
(a 匀速、平稳的直线运动 b 简偕直线运动 c各种复杂形式的直线运动10.从动杆的端部形状有__尖顶、_滚子_和平底三种。
11.凸轮与从动件接触处的运动副属于___a____。
(a 高副 b 转动副 c 移动副)13.在要求_a_的凸轮机构中，宜使用滚子式从动件。
( a 传力较大 b 传动准确、灵敏 c 转速较高）15.凸轮与移动式从动杆接触点的压力角在机构运动时是_ c___。
( a 恒定的 b 变化的 c 时有时无变化的）二、判断19.凸轮机构广泛用于自动化机械中。
(√）21.平底从动杆不能用于具有内凹槽曲线的凸轮。
(√）22.凸轮机构的等加速等减速运动，是从动杆先作等加速上升，然后再作等减速下降完成的。
(×）24.凸轮机构从动件的运动规律是可按要求任意拟订的。
(√）07 轮系习题一、选择题1.轮系可以分为___D_____两种类型。
A.定轴轮系和差动轮系B.差动轮系和行星轮系C.定轴轮系和复合轮系D.定轴轮系和周转轮系2.差动轮系的自由度为___B______。
A.1B.2C.3D.43.行星轮系的自由度为__A________。
A.1B.2C.3D.47.下列四项功能中，哪几项__D_____可以通过轮系的运用得以实现。
