(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920543201.4(22)申请日 2019.04.19(73)专利权人 安徽恒顺信息科技有限公司地址 236000 安徽省阜阳市太和县经济技术开发区工业园路北(72)发明人 于峰 周如国 (74)专利代理机构 合肥方舟知识产权代理事务所(普通合伙) 34158代理人 朱荣(51)Int.Cl.C12M 1/00(2006.01)C12M 1/02(2006.01)(54)实用新型名称一种智能型液体发酵罐(57)摘要本实用新型涉及发酵罐技术领域,具体涉及一种智能型液体发酵罐,包括罐体、密封盖、搅拌电机、搅拌轴、搅拌桨、固定管、固定座、投料管、活塞、环形电磁铁、塑料弹簧。

本实用新型设置环形电磁铁、塑料弹簧、活塞,完成自动投料,实现了方便投料,降低安全隐患,在投料完毕后,环形电磁铁断电,在塑料弹簧作用下,驱动活塞表面抵紧卡槽内壁,由于活塞上漏液槽与固定座上进料口错开设置,从而使固定管与投料管的流通状态进行隔断,防止投料完毕后,外部环境中的异物进入罐体内,造成对发酵过程的影响。

权利要求书1页 说明书3页 附图2页CN 210030657 U 2020.02.07C N 210030657U权 利 要 求 书1/1页CN 210030657 U1.一种智能型液体发酵罐,包括液体发酵罐的罐体(1),所述罐体(1)上设有连通至其内的投料口,所述罐体(1)上设有密封盖(11),所述密封盖(11)上设有搅拌电机(12),所述罐体(1)内设有与搅拌电机(12)驱动连接在的搅拌轴(13),所述搅拌轴(13)上设有两对成上下设置的搅拌桨(14),其特征在于,还包括:固定管(2),所述固定管(2)固接在罐体(1)上且与投料口连通,其远离所述罐体(1)一端管口朝上设置;固定座(3),所述固定座(3)固接在固定管(2)上方管口处,其上设有与所述固定管(2)连通的、通孔形式的进料口(4);投料管(5),所述投料管(5)固接在固定座(3)上且与进料口(4)连通;活塞(6),所述活塞(6)设于固定座(3)内,对应的所述固定座(3)内设有供活塞(6)密封卡合、且能竖直自由滑动的卡槽(7),所述活塞(6)上设有与进料口(4)错开分布的、通孔形式的漏液槽(8),其由导磁材质制成;环形电磁铁(9),所述环形电磁铁(9)卡装在卡槽(7)内且与活塞(6)相对应;塑料弹簧(10),所述塑料弹簧(10)至少设有一个,其弹力方向两端分别固接在所述环形电磁铁(9)、活塞(6)上,其在自然状态下,驱动所述活塞(6)朝卡槽(7)底部滑动,并与所述卡槽(7)内壁产生液密封,隔断所述固定管(2)与卡槽(7)的连通状态。

大型塑料沼气发酵罐[发明专利]

大型塑料沼气发酵罐[发明专利]

专利名称:大型塑料沼气发酵罐专利类型:发明专利
发明人:刘慧敏
申请号:CN201010136855.9申请日:20100331
公开号:CN102206576A
公开日:
20111005
专利内容由知识产权出版社提供
摘要:一种用塑料制造的大型沼气发酵罐。

其包括:主要结构由罐体、贮气室、保护罩和基座四部分组成。

罐体侧壁结构分为四层,由内向外依次为:用塑料板材焊接而成的内壁层、用尼龙绳紧密缠绕的加固层、用泡沫塑料包裹的保温层、最外层为保护罩。

罐体顶部的贮气室用贮气膜制作,其下部与罐体密封结合为一体。

保护罩将罐体和贮气室全部罩在其中。

基座用混凝土浇铸,将塑料罐体固定。

本发明的大型塑料沼气发酵罐耐酸碱,抗腐蚀,强度高,使用寿命长,大幅度降低设备造价,节省投资,降低沼气生产成本。

申请人:刘慧敏
地址:110013 辽宁省沈阳市沈河区望云寺路46-4号金利苑E座141室
国籍:CN
更多信息请下载全文后查看。

一种具有自动清洗装置的发酵罐[实用新型专利]

一种具有自动清洗装置的发酵罐[实用新型专利]

专利名称:一种具有自动清洗装置的发酵罐专利类型:实用新型专利
发明人:彭志良,居爱兵
申请号:CN202122065569.4
申请日:20210830
公开号:CN215656931U
公开日:
20220128
专利内容由知识产权出版社提供
摘要:本实用新型涉及发酵罐技术领域,公开了一种具有自动清洗装置的发酵罐,包括发酵罐;所述发酵罐底部安装有伺服电机,所述伺服电机顶部安装有旋转接头,所述旋转接头顶部且位于发酵罐内安装有冲洗管,所述冲洗管外侧安装有喷嘴,所述旋转接头右侧安装有输水管,所述旋转接头左侧安装有输气管;所述发酵罐右侧底部安装有水箱,所述水箱内侧底部安装有水泵。

本实用新型通过水温传感器配合加热器即可实现对清洗液的加热工作,利于特殊发酵物的清洗工作,且加热温度能够自动控制,随后可自动进行水泵、伺服电机、风机、电磁阀A以及电磁阀B的启停控制,从而完成冲洗干燥的自动工作,其使用省时省力,且清洗速度快,质量高。

申请人:江苏旭泽流体设备有限公司
地址:225000 江苏省扬州市高邮市汤庄镇中心集镇工业集中区新玉路6号
国籍:CN
代理机构:北京喆翙知识产权代理有限公司
代理人:李朦
更多信息请下载全文后查看。

【CN209619316U】一种葡萄酒发酵用的发酵罐【专利】

【CN209619316U】一种葡萄酒发酵用的发酵罐【专利】

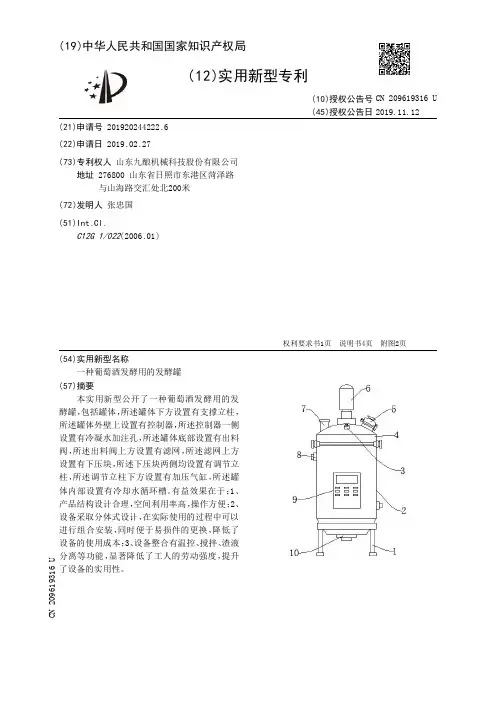

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920244222.6(22)申请日 2019.02.27(73)专利权人 山东九酿机械科技股份有限公司地址 276800 山东省日照市东港区菏泽路与山海路交汇处北200米(72)发明人 张忠国 (51)Int.Cl.C12G 1/022(2006.01)(54)实用新型名称一种葡萄酒发酵用的发酵罐(57)摘要本实用新型公开了一种葡萄酒发酵用的发酵罐,包括罐体,所述罐体下方设置有支撑立柱,所述罐体外壁上设置有控制器,所述控制器一侧设置有冷凝水加注孔,所述罐体底部设置有出料阀,所述出料阀上方设置有滤网,所述滤网上方设置有下压块,所述下压块两侧均设置有调节立柱,所述调节立柱下方设置有加压气缸,所述罐体内部设置有冷却水循环槽。

有益效果在于:1、产品结构设计合理,空间利用率高,操作方便;2、设备采取分体式设计,在实际使用的过程中可以进行组合安装,同时便于易损件的更换,降低了设备的使用成本;3、设备整合有温控、搅拌、渣液分离等功能,显著降低了工人的劳动强度,提升了设备的实用性。

权利要求书1页 说明书4页 附图2页CN 209619316 U 2019.11.12C N 209619316U权 利 要 求 书1/1页CN 209619316 U1.一种葡萄酒发酵用的发酵罐,其特征在于:包括罐体,所述罐体下方设置有支撑立柱,所述罐体外壁上设置有控制器,所述控制器一侧设置有冷凝水加注孔,所述罐体底部设置有出料阀,所述出料阀上方设置有滤网,所述滤网上方设置有下压块,所述下压块两侧均设置有调节立柱,所述调节立柱下方设置有加压气缸,所述罐体内部设置有冷却水循环槽,所述冷却水循环槽内部设置有电热板,所述罐体顶部设置有检测模块,所述检测模块内部设置有压力检测器,所述压力检测器一侧设置有温度检测器,所述罐体上方设置有顶盖,所述顶盖顶部设置有搅拌电机,所述搅拌电机下方设置有传动轴,所述传动轴上设置有搅拌叶,所述搅拌电机一侧设置有加料管,所述加料管一侧位于所述顶盖顶部设置有排气阀,所述搅拌电机另一侧设置有液体加注管,所述压力检测器、所述搅拌电机、所述出料阀、所述温度检测器、所述排气阀、所述电热板和所述加压气缸均与所述控制器电性连接。

一种教学用生物发酵罐[实用新型专利]

一种教学用生物发酵罐[实用新型专利]

专利名称:一种教学用生物发酵罐专利类型:实用新型专利
发明人:王培培
申请号:CN201521023739.0
申请日:20151211
公开号:CN205258475U
公开日:
20160525
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种教学用生物发酵罐,包括压力表、外罐体、内罐体、搅拌器、温度传感器、加热器、支架、外出水口、内出水口、外进水口、内进水口、空气除菌器、电动机、照明灯和显示器;所述压力表一端伸入到内罐体中;所述外罐体上设置有外进水口和外出水口;外进水口和外出水口上分别设有安全阀门;所述内罐体顶部设有空气除菌器,内罐体上设置有内进水口和内出水口;所述内进水口和内出水口上分别设有安全阀门;所述加热器设置在外罐体的底部;所述搅拌器连接在电动机的主轴上;所述温度传感器位于搅拌器的下端;所述支架为三角支架,并设有防滑橡胶;本实用新型具有结构简单,发酵效果好,使用方便,操作简单等特点。

申请人:河北工程大学
地址:056000 河北省邯郸市光明南大街199号
国籍:CN
代理机构:北京华仲龙腾专利代理事务所(普通合伙)
代理人:姜庆梅
更多信息请下载全文后查看。

一种茶叶发酵罐[实用新型专利]

一种茶叶发酵罐[实用新型专利]

专利名称:一种茶叶发酵罐
专利类型:实用新型专利
发明人:赵骕辉,赵百林,田贻民,江丽丽,徐骏,吴平申请号:CN202020433280.6
申请日:20200330
公开号:CN211910377U
公开日:
20201113
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种茶叶发酵罐,包括有水平滚动设置的罐体,罐体的上端设有进料口,罐体的底端设有出料口,罐体的内侧壁上分布有沿圆周分布间隔设置的蒸汽管,蒸汽管上分布有出气孔一,罐体的中部安装有一个横直于罐体中部的出气管道,出气管道上分布有间隔设置的出气孔二,出气管道的两端分别固定安装在罐体的两端,且其一端端部伸出,蒸汽管的进气端均连接至混合气罩,混合气罩位于罐体一端端部的罐盖内侧,混合气罩的进气接头穿过罐盖。

本实用新型达到了充分搅拌的效果,实现了茶叶的充分混合,同时通过罐体圆周侧壁和中部的蒸汽管道的设置,香气可在罐体内扩散的同时与茶叶充分的混合,从而保证了香味的均匀性,提高了茶叶的品质。

申请人:旌德华川丰润农业发展有限公司
地址:242600 安徽省宣城市旌德县蔡家桥镇华川村委会内
国籍:CN
代理机构:合肥超通知识产权代理事务所(普通合伙)
代理人:龚存云
更多信息请下载全文后查看。

一种可控温度的生物制药发酵罐[实用新型专利]

一种可控温度的生物制药发酵罐[实用新型专利]

专利名称:一种可控温度的生物制药发酵罐专利类型:实用新型专利
发明人:王向军
申请号:CN201720977185.0
申请日:20170807
公开号:CN207294789U
公开日:
20180501
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种可控温度的生物制药发酵罐,包括罐体、水箱和排气装置,所述的罐体内腔的内侧壁设有换热层,所述的罐体外侧壁设有螺旋水管,所述的螺旋水管贴合在换热层的外壁上,所述的水箱位于罐体的侧边,所述的水箱的顶端设有引水泵,所述的引水泵的顶端设有出水管,所述的出水管的末端与螺旋水管的入水口相连接,所述的螺旋水管的出水端连接有回水管,所述的回水管的末端与水箱相连接,所述的排气装置包括抽气泵和抽气板,所述的抽气板的外表面包裹有透气防水层;本实用新型的有益效果是:换热式降温或者升温的设置,时发酵罐体温控即快速而且高效;同时定时的排出罐体内的气体,使得温控装置变为影响温度的唯一因素。

申请人:杭州君库科技咨询有限公司
地址:310000 浙江省杭州市大江东产业集聚区江东二路创业园D幢619号
国籍:CN
代理机构:合肥市科融知识产权代理事务所(普通合伙)
代理人:刘备
更多信息请下载全文后查看。

用于培养固体垃圾处理微生物的发酵罐[实用新型专利]

用于培养固体垃圾处理微生物的发酵罐[实用新型专利]

专利名称:用于培养固体垃圾处理微生物的发酵罐专利类型:实用新型专利
发明人:宋昌安,武术,周剑
申请号:CN201420751422.8
申请日:20141204
公开号:CN204325361U
公开日:
20150513
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种用于培养固体垃圾处理微生物的发酵罐,所述的发酵罐为圆柱形的筒体,所述的筒体套装在横向放置的圆环形固定套筒内,所述的筒体内的左侧和右侧分别设有一个固体物料储藏槽,所述的固体物料储藏槽由过滤筛网组成,固体物料储藏槽与筒体的连接处设有进料口和密封盖,所述的固定套筒的侧方设有两个与固体物料储藏槽在同一垂直截面的操作口;本实用新型解决了传统搅拌桨在搅拌固体物料时的损耗的问题,方便固体物料与微生物之间的充分接触,投放和更换固体物料方便,省时省力,培养完成后无需多余的分离操作,基本不影响企业的连续化生产,大大提高了企业培养微生物的工作效率。

申请人:江苏沃纳生物科技有限公司
地址:211316 江苏省南京市高淳县古柏镇韩村集镇208号
国籍:CN
代理机构:南京众联专利代理有限公司
代理人:毕东峰
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

名称:一种连续转鼓式黑曲霉菌株扩培固态发酵设备技术领域:本发明属于生物反应器技术领域,具体涉及一种转鼓式固态发酵设备,尤其适用于大批量的麸曲的生产。

背景技术:(背景中应加入搜到的所有相关专利,并分析其优缺点)目前,各种有机酸,蛋白质,酒类产品的生产均采用微生物发酵,固态发酵具有设备简单,投资少,操作简便,能耗低,发酵周期短,下游处理工艺简单等优点,被广泛采用。

但由于其发酵过程受到的影响因素很多(基质含水量、颗粒度、pH值、发酵温度、气相组成和通气速率等),且分析手段不尽完善,相关的研究比较缓慢。

就固态麸曲的工业生产来说,大量麸曲的制备仍然采用传统的工艺:原种--斜面--茄子瓶--麸曲。

这样一个发酵罐需要制备几百个三角瓶麸曲,麸曲菌种制备过程劳动量大,麸曲染菌几率高。

本发明是一种麸曲菌种制备装置,能替代几百个三角瓶的扩培,实现菌种生产的标准化,保证产品的同批次同质性。

发明内容:本发明的目的在与克服现有技术的不足,提供一种设计合理,操作方便,自动化程度高,能有效解决发酵罐散热,传质,灭菌困难,以及保证操作无菌等问题的固态发酵设备。

本发明解决其技术问题所采用的技术方案是:1.一种固态发酵设备,其特征在于:包括发酵罐,主管路,驱动装置,热交换装置,蒸汽灭菌装置,无菌通风装置,支架,其中该接种管与发酵罐固接,接种管中设有球阀,避免杂菌的污染。

该驱动装置固接于发酵罐的外侧,以提供发酵罐旋转的动力。

该发酵罐的整体结构是双锥回转结构,当发酵罐旋转时,能较好的促进物料的混合,保证物料的均匀性。

另外该发酵罐还制有用于保证发酵温度的分层夹套结构,用于接种的接种管,投入或排放物料的端部开口,用于观察其内部状态的一组视镜,用于取样的取样阀和用于排水,排气,排蒸汽的排放阀,和用于灭菌或通气的主管路。

前所述的夹套的进出水管路是同轴管路,并采用旋转接头的方式与发酵罐相连接。

另外,夹套里面设置分隔板,实现夹套的分层,从而避免夹套水循环的短路,并能充分的利用夹套的换热面积。

夹套与热交换器连接,实现发酵罐的升温或降温,从而保证发酵的温度条件25-38℃。

2.而且,所述的发酵罐主体为一个两端为圆锥,中间为圆筒的固接结构。

3.而且,所述接种管1固接在发酵罐端部封头上,该接种管中制有球阀,且球阀通道大小正与接种管2尺寸配合,接种管的端部用带螺纹的塞头封口。

4.而且,所述夹套设置在发酵罐外部,中间有分隔板,且夹套进出水管路采用旋转接头与热交换器相连。

5.而且,所述驱动装置通过齿轮减速器和正反转调速器连接于前述发酵罐。

6.而且,所述发酵罐设备配有中央控制板,中央控制板与前述发酵罐,驱动装置,正反转减速器,水泵,蒸汽发生器,空气压缩机,质量流量控制器等连接。

7.而且,所述视镜为一组,共两个,开在发酵罐的锥形结构处,两侧各一个。

8.而且,所述热交换器a通过主管道与发酵罐内部相通,另一端接连与空气过滤器,质量流量控制计,空气压缩机构成无菌通风装置9.而且,所述蒸汽灭菌装置,包括蒸汽发生器,蒸汽储气罐,通过主管路与发酵罐内部相通本发明上述技术方案后,其有益效果在于:通过旋转的方式来实现对物料的混合,且双锥的设计使得混料效果更好,能改善物料与物料,物料与空气的传质传热效果,进而保证了物料性质的均一性,使得发酵罐一次能够进行大批量的生产。

再有,蒸汽灭菌,接种,发酵过程全部都在发酵罐内进行,避免了操作过程中的杂菌污染,其中接种采用液体接种的方式,劳动强度小,操作过程染菌几率小。

配置的中央控制板能实时的控制发酵过程中发酵罐的转速,转动方向,以及发酵罐内温度,湿度,空气流量等条件,保证菌种处在最优化的环境条件下生长,从而最大程度的利用资源,提高生产效率,且实现了自动化生产。

籍此,应用本新型的固态发酵设备能在较短时间内能获得大批量,高质量的菌种或其他发酵产品,生产效率高,生产过程安全。

同时,降低了接种,灭菌的费用和发酵过程中的费用,提高了其经济性。

附图说明:图1为固态发酵设备的剖面结构示意图图2为夹套内分隔板的示意图图3为接种管使用原理的示意图附图标识说明具体实施方式:(实施方案中最好能加入说明的数据,不仅仅是只有文字性的描述)参见附图1,图2,图3下面通过具体实施例对本发明详细叙述。

1.一种固态发酵设备,包括中间圆柱,两端双锥的发酵罐9,在罐体内进行灭菌,接种,混料,发酵等操作;罐体一端部封头上设置排气(汽)口12,用于液体接种的接种管14;侧壁上设置有用于观察其内部状态的视镜11,还有用于取样的取样口10。

蒸汽与空气共用主管道31,与罐体内部相通。

罐主体的外部是夹套8,夹套中制有分隔板32,实现夹套内的水循环。

2.本发明的创新点在于:1)发酵罐9总体采用双锥形状,两端的双锥与中间的圆柱有一定角度。

这样整个罐体内腔的横截面大小不同。

当罐体转动时,可促进物料的混合,改善物料与物料,物料与空气的传热,和传质效果,保证床层性质的均一性。

这一定程度上可以替代传统发酵罐的搅拌桨的作用。

且双锥的角度可根据实际情况,取不同值30-60°。

2)接种管路是采用如图3所示的管路,,连接于前述发酵罐9的接种管14中有个球阀15,接种前后球阀15关闭,避免杂菌经过球阀进入发酵罐9内,球阀15的通孔正好与接种管13配合,方便种子管13伸入前述发酵罐9内进行液体接种,且种子管13 伸入时,设置在接种管14 的密封圈也起到保证无菌的作用。

接种管14的外端部用带螺纹塞头30封口,蒸汽(121℃,1atm)灭菌时(多少摄氏度),球阀15打开,端部也需进行灭菌操作。

当需要接种时,先将种子管13与接种管14对接好,端部实现密封,打开球阀15,将接种管2进一步伸入发酵罐内部,实现接种。

接种完成后先将种子管13拔出球阀15,待关闭球阀15后在将整个接种管拔出,并用带螺纹塞子30堵住端部。

3)前述发酵罐9的外部设置夹套8,通过进水管21和出水管18与热交换器19相连,夹套8内部水的进出口开在罐体转轴的一侧,且整个夹套空间被如图2所示分隔板32分割层上下两层,从而避免水循环的短路,充分的利用换热面积。

夹套水的进出口管路采用旋转接头17连接,这样能保证发酵罐1旋转时,仍然能向夹套8中通入用于热交换的水,从而实现发酵罐9的降温或加温。

需要指出的是前述分隔板32可使用多层,或螺旋,波浪形等形式来实现导流的效果。

在需要蒸汽灭菌时可以通过底部的排污口20将夹套水排尽。

同时可将夹套水的进出口改成蒸汽的进出口,这样蒸汽灭菌前,向夹套通蒸汽,可以减少蒸汽灭菌时发酵罐9内腔内的由于冷凝水的产生而导致的物料的含水率的变化。

3.电动机5通过齿轮减速器6与前述发酵罐9外部连接,以此发酵罐9整体获得动力,实现一定转速(0-10rpm)的转动,进一步与电动机5连接的有正反转调速器29,其可以控制发酵罐1转动的方向和转速。

需要说明的是,前所述的齿轮减速器6可以由涡轮蜗杆减速器或传送带代替。

4.主管路31是与前述发酵罐9内腔连通的主要通道,在整个发酵过程中的不同阶段起不同的作用。

当物料装入发酵罐9后,需要蒸汽灭菌,在开启蒸汽发生器27,待蒸汽储气罐28气压达到一定值后开阀b,蒸汽通过主管路31进入内腔进行灭菌,同时通过开阀c,d或a,蒸汽也进入空气过滤器3中灭菌或水泵24中灭菌,从而保证发酵条件的无杂菌影响。

在发酵过程中,通过开启空气压缩机1,阀c,调节质量流量控制器2,热交换器4可以由主管路31向发酵罐9补充发酵过程中所需要的空气。

开启水泵24,开阀a可以在发酵罐9需要补水的情况下,向发酵罐9中补水。

5.中央控制板26与发酵罐9,驱动装置,正反转变速器29,热水泵21,水泵24,蒸汽发生器27,空气压缩机1,质量流量控制器2等连接,能实时的控制电动机5,蒸汽发生器27,空气压缩机1,热水泵21,水泵24,各类电磁阀的开关,调节正反转变速器29,质量流量控制器2,保证微生物在最适的条件下生长。

实现自动化的控制系统。

需要说明的是,如果只需要麸曲的发酵物,而不需要含存活的菌种,可在利用蒸汽灭菌装置对发酵罐进行灭菌,然后打开进(出)料口23,收集相应的发酵产品。

权利要求书1.一种固态发酵设备,其特征在于:包括发酵罐,主管路,驱动装置,热交换装置,蒸汽灭菌装置,无菌通风装置,支架,其中该接种管与发酵罐固接,接种管中设有球阀,避免杂菌的污染。

该驱动装置固接于发酵罐的外侧,以提供发酵罐旋转的动力。

该发酵罐的整体结构是双锥回转结构,当发酵罐旋转时,能较好的促进物料的混合,保证物料的均匀性。

另外该发酵罐还制有用于保证发酵温度的分层夹套结构,用于接种的接种管,投入或排放物料的端部开口,用于观察其内部状态的一组视镜,用于取样的取样阀和用于排水,排气,排蒸汽的排放阀,和用于灭菌或通气的主管路。

前所述的夹套的进出水管路是同轴管路,并采用旋转接头的方式与发酵罐相连接。

另外,夹套里面设置分隔板,实现夹套的分层,从而避免夹套水循环的短路,并能充分的利用夹套的换热面积。

夹套与热交换器b连接,实现发酵罐的升温或降温,从而保证发酵的温度条件。

2.,根据权利要求1所述的固体发酵设备,其特征在于:发酵罐主体为一个两端圆锥,中间圆柱的结构。

3.根据权利要求1所述的固体发酵设备,其特征在于:所述接种管固接在发酵罐端部封头上,该接种管中制有球阀,且球阀通道大小正与种子管尺寸配合,接种管的端部用有带螺纹塞头封口。

4.根据权利要求1所述的固体发酵设备,其特征在于:所述夹套设置在发酵罐外部,中间有分隔板,且夹套进出水管路采用旋转接头与热交换器相连。

5.根据权利要求1所述的固体发酵设备,其特征在于:所述驱动装置通过齿轮减速器和正反转调速器连接于前述发酵罐。

6.根据权利要求1所述的固体发酵设备,其特征在于:该设备含有电子控制板,电子控制板与前述发酵罐,驱动装置,正反转减速器,水泵,蒸汽发生器,空气压缩机,质量流量控制器等连接。

7.根据权利要求1所述固体发酵设备,其特征在于:所述视镜为一组,共两个,开在发酵罐的锥形结构处,两侧各一个8.根据权利要求1所述固体发酵设备,其特征在于:热交换器a通过主管道与发酵罐内部相通,另一端接连与空气过滤器,质量流量控制计,空气压缩机构成无菌通风装置。

9.根据权利要求1所述固体发酵设备,其特征在于:所述蒸汽灭菌装置,包括蒸汽发生器,蒸汽储气罐,通过主管路与发酵罐内部相通。

图1图2 图3。
