第4章讲义二维图形的编辑
合集下载
第4章二维图形编辑方法.ppt
§4.15 分解
1.单击“修改”工具栏“ ”； 2.拾取分解对象，…… ; 3. 。 注意：直线、圆、圆弧不能分解
§4.16 夹点编辑功能
AutoCAD图形编辑的风格是“先做后选”， 即先输入命令，再选择对象；而 Microsoft 软件操作的风格是 “先选后做”,夹点编辑功 能就保留了后一种操作风格，即不输入命令, 先选择对象，通过对图形对象上几何特征点 进行控制，就能进行拉伸、移动、旋转、缩 放、镜像等操作。
§4.12 打断于点
1.单击“修改”工具栏“ ”； 2.选择对象； 3.拾取打断点。
注意：打断点既可以在对象上也可以在对象外。
如果打断点不是几何特征点，要关闭“对象捕 捉”。
§4.13 打断
1.单击“修改”工具栏“ 2.拾取第一个打断在对象上也可以在对象外。
注意：最好要关闭“对象捕捉”
§4.10 修剪
1.单击“修改”工具栏“ ”； 2.拾取修剪的边界线，…… ； 3. ； 4.拾取要修剪的端部，…… ； 5. 。
例1：8-1/4圆弧R50 例2：R100圆周均布16-R15 → 齿轮
§4.11 延伸
1.单击“修改”工具栏“ ” ； 2.拾取延伸的边界线，…… ； 3. ； 4.拾取要延伸的端部，…… ； 5. 。
例：8-1/4圆弧R50
§4.7 偏移复制
1.单击“修改”工具栏“ ” ； 2.输入偏移距离：10 ； 3.选择偏移对象； 4.在偏移所在的一侧单击； 5. ……（注：步骤3.4.可以重复）； 6. 。
§4.8 阵列复制
一、矩形阵列
1.单击“修改”工具栏“ ”； 2.⊙矩形阵列； 3.选择对象； 4.输入行数、列数、行偏移、列偏移和旋转角度； 5.单击“预览”； 6.选择：“修改/接受/取消”； 7.单击“确定”。
第四章 二维图形绘制与编辑
启用命令后，系统提示： 指定点或[水平(H)/垂直(V)/角度(A)/二等分(B)/偏移(O)]: 其中的各个选项含义如下所示： 水平和垂直：创建一条经过指定点，并且与当前UCS的X 轴或Y轴平行的构造线。 角度：指定与当前UCS的X轴的角度，或选择一条参考线 并指定构造线与该直线的角度。 二等分：创建二等分指定角的构造线。指定用于创建角度 的顶点和直线。 偏移：创建平行于指定基线的构造线。指定偏移距离，选 择基线，然后指明构造线位于基线的哪一侧。
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度 (T)/宽度(W)]: //绘图区拾取A点位置 倒角(C)：指定矩形各顶点倒角大小。 标高(E)：设置矩形所在平面标高，用于绘制三维 图形。 圆角(F)：设置矩形各顶点倒圆角半径。 厚度(T)：设置矩形厚度，用于绘制三维图形。 宽度(W)：设置矩形多段线宽度。 指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @100,60 //相对直角坐标输入B点位置
一、 绘制直线
直线是各种绘图中最常用、最简单的一类图形对 象，只要指定了起点和终点就可以绘制一条直线。 启动方式： 菜单：选择“绘图”“直线”命令。 绘图工具栏：按钮。 命令行输入：LINE（L）。 操作方式：指定直线起点后，依次指定所要绘制 直线的下一点，绘制单条直线或连续绘制多条直 线。
面积(A):按输入的面积及边长绘制矩形。 尺寸(D)：输入矩形的长宽尺寸创建矩形。 旋转(R):将矩形旋转一点角度。 说明：绘制的矩形是一个整体，使用分解 （explode）命令分解后可转为基本的直线 或圆弧。
七、绘制正多边形

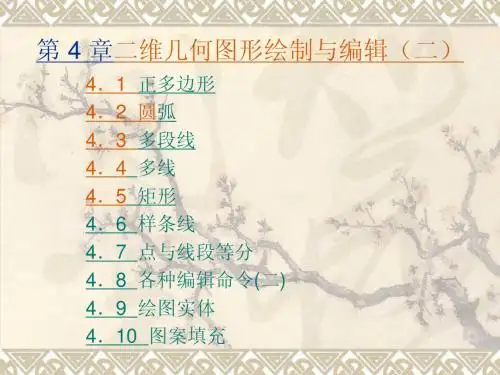

第4 章 二维几何图形的绘制与编辑(二) a
（1）
（2）
（3）
4．2圆弧
圆弧的绘制具有方向性，逆时针旋转的角度为正，顺时针旋转的角度为 负。AutoCAD提供了11种绘制圆弧的方法,如图所示的菜单列出了所有 方法，缺省方法为三点法绘制圆弧。 4.2.1.三点绘制圆弧 绘制圆弧 4.2.2. 起点、端点、半径法绘制圆弧 起点、端点、 4.2.3.其他绘制圆弧的方法简介
2．夹点的移动功能 选中直线、构造线、圆、椭圆等对象后，再激活直 ． 线或构造线的中间夹点、圆或椭圆的中心夹点，移动鼠标，可以移动对 象，如下图所示。 3．夹点的缩放功能 选中圆等对象后，激活象限点上的夹点，移动鼠标， ． 可缩小或放大对象 。
4．夹点的镜像功能 选中对象后，激活某个夹点使其处于热点状态，单 ． 击右键，弹出的快捷菜单中有很多选项 。 5．夹点的旋转功能 选中对象后，激活某个夹点使其处于热点状态，再 ． 单击右键，从快捷菜单中选择“旋转”选项，输入旋转角度（如-30）， 或从屏幕中拾取另一点，两点连线与水平向右方向的夹角就为旋转角。 镜像、拉伸、旋转等功能均可根据选项选择，输入“C”按<Enter>是否同时 复制对象，如下图所示。
4．8．1夹点的应用 ． ． 夹点的应用
夹点是选中对象后，对象上的一些特殊点，如圆心、象限点、端点、中 点等。用户可以通过“选项”对话框的“选择”选项按钮来设置夹点。 对于不同的图形特征，不同位置的夹点，在编辑图形时所起的作用也不 同，通常，运用夹点用得较多的编辑方式是拉伸、移动、缩放、镜像、 旋转等。 1．夹点的拉伸功能 选中直线、多边形、矩形、椭圆、多段线以及样条 ． 线等，激活直线两端夹点、矩形或多边形的顶点、多段线或样条线的端 点或节点、椭圆上的四顶点，移动鼠标，可以拉伸对象，如下图所示。
第4章 编辑二维图形
• 旋转对象是将指定对象绕基点旋转一定的角 度。该编辑方式常用于调整斜视图位置，即绘制 斜视图时按正常方法绘制，然后对其进行旋转操 作。
选取 旋转 对象
指定角度后 的旋转效果
O
14
4.3.3 对齐
• 对齐对象是指通过平移和旋转操作使之和指定 位置对齐。该工具虽然放置在【三维操作】菜单中 ，同样可应用二维图形的编辑，避免了图形在编辑 操作时，反复的移动和旋转来获得对齐效果，极大 的减少了绘图工作量。
1
本章知识要点： 本章知识要点：
• • • • 掌握选取对象的方法 掌握夹点编辑的方法 灵活掌握编辑对象的基本操作 灵活使用编辑工具编辑图形
2
4.1 对象简单编辑
• 在AutoCAD中执行编辑操作，通常情况下需要 首先选择编辑的对象，然后进行编辑操作。这样所 选择的对象便将构成一个集合，称为选择集。可以 用一般的方法进行选择，也可以使用夹点工具对图 形进行简单编辑。在构造选择集的过程中，被选中 的对象将用虚线显示。
10
4.2.4 阵列
• 阵列对象是指将选中的对象按矩形或环形的排列 方式大量复制，多用在复制按照一定的排列顺序分布 的相同对象的场合中。执行阵列操作可以减少大量重 复的绘图步骤，例如，在绘制端盖时四周螺栓孔呈圆 周均匀分布，可使用阵列工具一次获得。
11
4.3 移动对象
• 在AutoCAD中，移动、旋转、对齐工具同属于移 动对象范围，共同点在于都可将对象进行移动至另一 个位置处，从而获得另一种图形效果。例如：使用移 动工具能够将对象移动到指定的位置，甚至还可以是 复制移动。此外，在绘制装配图时，使用这些移动工 具可快速将绘制好的零件图放置在指定的位置处。
选择该选项卡
在该选项组中设置
选取 旋转 对象
指定角度后 的旋转效果
O
14
4.3.3 对齐
• 对齐对象是指通过平移和旋转操作使之和指定 位置对齐。该工具虽然放置在【三维操作】菜单中 ，同样可应用二维图形的编辑，避免了图形在编辑 操作时，反复的移动和旋转来获得对齐效果，极大 的减少了绘图工作量。
1
本章知识要点： 本章知识要点：
• • • • 掌握选取对象的方法 掌握夹点编辑的方法 灵活掌握编辑对象的基本操作 灵活使用编辑工具编辑图形
2
4.1 对象简单编辑
• 在AutoCAD中执行编辑操作，通常情况下需要 首先选择编辑的对象，然后进行编辑操作。这样所 选择的对象便将构成一个集合，称为选择集。可以 用一般的方法进行选择，也可以使用夹点工具对图 形进行简单编辑。在构造选择集的过程中，被选中 的对象将用虚线显示。
10
4.2.4 阵列
• 阵列对象是指将选中的对象按矩形或环形的排列 方式大量复制，多用在复制按照一定的排列顺序分布 的相同对象的场合中。执行阵列操作可以减少大量重 复的绘图步骤，例如，在绘制端盖时四周螺栓孔呈圆 周均匀分布，可使用阵列工具一次获得。
11
4.3 移动对象
• 在AutoCAD中，移动、旋转、对齐工具同属于移 动对象范围，共同点在于都可将对象进行移动至另一 个位置处，从而获得另一种图形效果。例如：使用移 动工具能够将对象移动到指定的位置，甚至还可以是 复制移动。此外，在绘制装配图时，使用这些移动工 具可快速将绘制好的零件图放置在指定的位置处。
选择该选项卡
在该选项组中设置

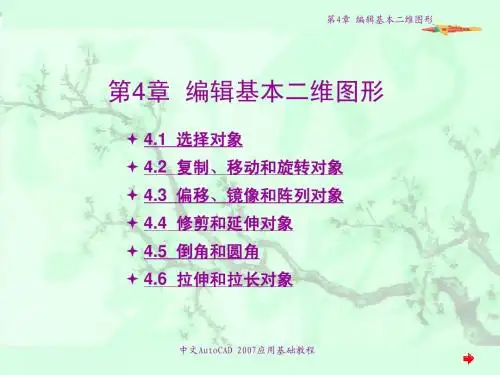

编辑基本二维图形
中文AutoCAD 2007应用基础教程
第4章 编辑基本二图形
4.2 复制、移动和旋转对象
在AutoCAD 2007中，用户可以利用复制命令创建对象的副 本，用移动和旋转命令改变对象的位置和放置方式。 4.2.1 复制对象 在AutoCAD 2007中，利用复制命令可以创建已有对象的 副本，并将其放置到指定的位置。执行复制命令的方法有以下 3种： （1）单击“修改”工具栏中的“复制”按钮。 （2）选择“修改”→“复制”命令。 （3）在命令行中输入命令copy。
中文AutoCAD 2007应用基础教程
第4章 编辑基本二维图形
（4）框(BOX)：选择由两点确定的矩形内部或与之相交的所 有对象。如果矩形的点是从右至左指定的，则框选与窗交等价； 否则，框选与窗选等价。 （5）全部(ALL)：选择解冻的图层上的所有对象。 （6）栏选(F)：选择与选择栏相交的所有对象。栏选方法与 圈交方法相似，只是栏选不闭合，并且栏选可以与自己相交。 （7）圈围(WP)：选择多边形中的所有对象。该多边形可以 为任意形状，但不能与自身相交或相切。该多边形在任何时候都 是闭合的。
中文AutoCAD 2007应用基础教程
第4章 编辑基本二维图形
4.3 偏移、镜像和阵列对象
在AutoCAD 2007中，用户可以使用偏移、镜像和阵列命 令按指定的方式快速地创建已有图形对象的多个副本。 4.3.1 偏移对象 在AutoCAD 2007中，使用偏移命令可以按指定距离或基 点移动已有图形，同时创建图形的副本。执行偏移命令的方法 有以下3种： （1）单击“修改”工具栏中的“偏移”按钮 。 （2）选择“修改”→“偏移”命令。 （3）在命令行中输入命令offset。
中文AutoCAD 2007应用基础教程
二维图形的编辑
第3章二维图形的编辑在设计过程中，仅仅绘制基本的二维图素是远远不够的，只有通过对图素进行各种编辑才能获得真正满意的各种图形。
二维图形的编辑操作集中在如图3-1所示的Edit和Xform 菜单的子菜单以及工具栏、和中。
图3-1 Edit和Xform下拉菜单本章学习目标●掌握对象删除功能●掌握对象编辑的各种功能●掌握对象变化的各种功能3.1 对象删除删除功能用于删除已经构建好的图素。
这一功能的所有命令集中在如图3-2所示的Edit | Delete菜单的子菜单和工具栏中。
删除重合图素删除重合图素中符合条件的恢复图素按顺序恢复图素恢复符合条件的图素图3-2 Edit | Delete子菜单Delete entities：删除选中的图素。
提示：用户在选中图素后，按下键盘中的Delete键，也可将图素删除。
Delete Duplicates：删除重复图素。
有时，在设计过程中，需要绘制很多重复的图素，因此除了常规的删除功能，Mastercam还提供了删除重复图素的功能，利用这些功能，系统会自动地把重复的图素删除掉。
执行该功能后，系统将打开如图3-3所示的报告信息对话框。
图3-3 删除重复图素报告Delete Duplicates-Advanced：选择该命令删除重复图素时，选定图素后，系统弹出如图3-4所示的对话框，允许用户指定删除图素的条件。
图3-4 删除重复图素条件指定对话框Undelete Entity：用户不但可以删除图素，还可以很方便地恢复它们，此命令可以按删除的顺序从后往前依次恢复被删除的图素。
Undelete # of Entities ： 选择此命令，系统打开如图3-5所示的对话框，用户输入希望一次性恢复的图素数量。
例如，依次删除了20个图素后，使用该命令并在对话框中输入5，则将恢复最后删除的5个图素。
Undelete Entities by Mask ：按条件恢复被删除的图素。
选择此命令，系统弹出如图3-6所示的属性设置对话框，用于指定希望恢复图素所具有的属性。
第四章-二维图形编辑PPT教学课件
计算机辅助绘图
二维图形编辑
REC
计算机辅助绘图
选择对象的方法：
➢ 直接单击点取对象 ➢ 利用矩形窗口或交叉窗口选择 ➢ 在命令行输入Select命令回车并在“选择对 象”提示下输入：？，将显示如下信息：
需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/ 圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M )/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象/对象
➢ 移动（move） ➢ 旋转（rotate） ➢ 缩放（scale） ➢ 拉伸（stretch）：要以交叉窗口（C）
选择要拉伸的对象
REC
计算机辅助绘图 5、试用拉伸命令水平拉伸左图使其长度由1500拉伸到2100。
REC
计算机辅助绘图 6、先绘出书P349 图17-37，具体尺寸参见下图，墙宽240mm， 将图（a）拉伸到图（b）。
REC
计算机辅助绘图
利用夹点编辑对象：
➢ 在没有执行任何命令时，选择要编辑的对象，则被 选择的对象上就会出项若干个蓝色的小方框——夹点。 ➢ 夹点即特征点，对象不同，显示出的夹点数量和位 置不同。 ➢ 利用夹点可进行对象的拉伸、移动、旋转、缩放、 镜像操作。
Attention：在选择夹点时，可按住Shift键的同时在单 击夹点可同时选中多个夹点。
REC
计算机辅助绘图 2、试用镜像命令复制左图所示门平面。
REC
计算机辅助绘图 3、试用矩形阵列复制左图中的AB线形成右图的楼梯平面，行 偏移量为280。
REC
计算机辅助绘图 4、试用环形阵列左图中的AB线形成右图的环形楼梯，阵列中 心点位置为圆弧的圆心。
二维图形编辑
REC
计算机辅助绘图
选择对象的方法：
➢ 直接单击点取对象 ➢ 利用矩形窗口或交叉窗口选择 ➢ 在命令行输入Select命令回车并在“选择对 象”提示下输入：？，将显示如下信息：
需要点或窗口(W)/上一个(L)/窗交(C)/框(BOX)/全部(ALL)/栏选(F)/ 圈围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M )/前一个(P)/放弃(U)/自动(AU)/单个(SI)/子对象/对象
➢ 移动（move） ➢ 旋转（rotate） ➢ 缩放（scale） ➢ 拉伸（stretch）：要以交叉窗口（C）
选择要拉伸的对象
REC
计算机辅助绘图 5、试用拉伸命令水平拉伸左图使其长度由1500拉伸到2100。
REC
计算机辅助绘图 6、先绘出书P349 图17-37，具体尺寸参见下图，墙宽240mm， 将图（a）拉伸到图（b）。
REC
计算机辅助绘图
利用夹点编辑对象：
➢ 在没有执行任何命令时，选择要编辑的对象，则被 选择的对象上就会出项若干个蓝色的小方框——夹点。 ➢ 夹点即特征点，对象不同，显示出的夹点数量和位 置不同。 ➢ 利用夹点可进行对象的拉伸、移动、旋转、缩放、 镜像操作。
Attention：在选择夹点时，可按住Shift键的同时在单 击夹点可同时选中多个夹点。
REC
计算机辅助绘图 2、试用镜像命令复制左图所示门平面。
REC
计算机辅助绘图 3、试用矩形阵列复制左图中的AB线形成右图的楼梯平面，行 偏移量为280。
REC
计算机辅助绘图 4、试用环形阵列左图中的AB线形成右图的环形楼梯，阵列中 心点位置为圆弧的圆心。
第4章 二维图形编辑与
系统提示： 以“交叉窗口”或“交叉多边形”选择要拉伸的对象... 选择对象: 基点或位移: 位移第二点:
系统提示：
以“交叉窗口”或“交叉多边形”选择要拉伸的对象...
(用窗口选目标，不要回答)
选择对象: C
(选择目标方式为交叉窗口方式)
第一角点: (输入第一角点)
另一角点: (输入另一角点)
选择对象: (选目标)
下拉菜单： [修改] →[延伸]
工 具 栏： [修改] →[延伸]
命令格式：EXTEND
系统提示：
选择边界边: (投影模式 = UCS，边缘模式 = 不延伸)
选择对象: （选取边界边）
选择对象: （回车或继续选边界边）
<选择要延伸的对象>/投影(P)/边(E)/放弃(U): （选项或回 车）
1. 选择延伸边。
图4.25 多段线倒圆角示例
4.5.6 合并
操作命令
下拉菜单：【修改】→【合并】 工 具 栏：【修改】→【合并】 命令格式：JOIN
4.5.7 分解
功 能：将一条多义线、一个复合线、一个块、一个尺寸分解成一
个个简单的实体。
下拉菜单： [修改] →[分解]
工 具 栏： [修改] →[分解]
有4项可选项： 1. 直接选取被切部分 2. 确定修剪的空间 3. 确定修剪方式 4. 取消上一次操作
图4.20 修剪的示例
4.5.2 打断对象实体
功 能：将实体一分为二或删除实体的一部分。 下拉菜单： [修改] →[打断] 工 具 栏： [修改] →[打断] 命令格式：BREAK
系统提示： 选择对象: （选要断开的实体） Enter second point (or F for first point)：
系统提示：
以“交叉窗口”或“交叉多边形”选择要拉伸的对象...
(用窗口选目标，不要回答)
选择对象: C
(选择目标方式为交叉窗口方式)
第一角点: (输入第一角点)
另一角点: (输入另一角点)
选择对象: (选目标)
下拉菜单： [修改] →[延伸]
工 具 栏： [修改] →[延伸]
命令格式：EXTEND
系统提示：
选择边界边: (投影模式 = UCS，边缘模式 = 不延伸)
选择对象: （选取边界边）
选择对象: （回车或继续选边界边）
<选择要延伸的对象>/投影(P)/边(E)/放弃(U): （选项或回 车）
1. 选择延伸边。
图4.25 多段线倒圆角示例
4.5.6 合并
操作命令
下拉菜单：【修改】→【合并】 工 具 栏：【修改】→【合并】 命令格式：JOIN
4.5.7 分解
功 能：将一条多义线、一个复合线、一个块、一个尺寸分解成一
个个简单的实体。
下拉菜单： [修改] →[分解]
工 具 栏： [修改] →[分解]
有4项可选项： 1. 直接选取被切部分 2. 确定修剪的空间 3. 确定修剪方式 4. 取消上一次操作
图4.20 修剪的示例
4.5.2 打断对象实体
功 能：将实体一分为二或删除实体的一部分。 下拉菜单： [修改] →[打断] 工 具 栏： [修改] →[打断] 命令格式：BREAK
系统提示： 选择对象: （选要断开的实体） Enter second point (or F for first point)：
第四章 二维图形编
2 1 3
步骤二：
①AutoCAD提示：“选择要延伸的对象”：选择要延伸的对 象。 ②AutoCAD提示：“选择要延伸的对象”：点击Enter结束 延伸命令。
九．拉长（LENGTHEN）
• • • • • 1．功能 拉长命令可以改变直线和圆弧的长度。 2．命令激活方式 （1）下拉菜单：“修改/拉长”。拉长后 （2）命令：Lengthen
拉长后
打开例图chap04-10
示范
①在“命令：”提示符下,输入Lengthen命令。 ②AutoCAD提示：“选择对象或［增量（ＤＥ）/白 分数（Ｐ）/全部（Ｔ）/动态（ＤＹ）］：”输入 DE。 ③AutoCAD提示：“输入长度增量或[角度（A）]”输 入50。 ④AutoCAD提示：“选择要修改的对象或［放弃 （Ｕ）］：”选择长度为８０的直线。 ⑤AutoCAD提示：“选择要修改的对象或［放弃 （Ｕ）］：”单击Enter键结束命令。
1
十一．延伸（EXTEND）
• 1．功能 • 延伸命令可以延长指定的实体，使其到达指定的边界。 • 2．命令激活方式延伸后 • （1）下拉菜单：“修改/延伸”。 • （2）工具栏：“修改/延伸”。 • （3）命令： Extend
打开例图chap04-12
示范
步骤一： ①在“命令：”提示符下，在修改工具栏点选 延伸按扭。 ② AutoCAD提示：“选择对象”：选择作为延伸边界的对象 --圆。 ③ AutoCAD提示： “选择对象”：点击Enter结束选取。
六．旋转（ROTATE）
• 1．功能 • 旋转命令可以使图形绕某一基准点旋转指定的角度。 • 2．命令激活方式 • （1）下拉菜单：“修改/旋转”。
（2）工具栏：“修改/旋转”。 （3）命令：Rotate
autoCAD课件第四章二维图形的编辑
中文版AutoCAD 实用教程
本章知识点
编辑功能
1.删除（ERASE） 2.移动（MOVE） 3.旋转（ROTATE）
4.缩放（SALE） 5.复制（COPY）
6.镜像（MIRROR和MIRRTEXT） Байду номын сангаас.偏移（OFFSET）
8. 阵列（ARRAY） 9.修剪（TRIM） 10.延伸（EXTEND）
中文版AutoCAD 实用教程
第四章 二维图形的编辑
对于复杂的二维图形，仅使用基本绘图命令或绘图工具 是远远不够的，绘制复杂的图形，还必须借助图形的编辑 功能来提高绘图的效率。
中文版AutoCAD 实用教程
教学目标
通过本章的学习，掌握选择对象、图形显示的方法，熟 练掌握使用编辑功能修改对象，学会利用夹点来编辑图像对 象。
教学重点与难点 选择对象 图形显示 编辑对象 夹点编辑
中文版AutoCAD 实用教程
本章知识点
选择对象 1. 设置选择参数 2. 选择方法（SELECT）
图形显示 1. 视图缩放（ZOOM) 2. 视图平移 （PAN) 3. 视图重画 （REDRAW) 4. 视图重新生成 （REGEN)
11.打断 （BREAK）
12.拉伸（STRETCH）
13.拉长（LENGTHEN） 14.倒角（CHAMFER）
15.圆角（FILLET）
16.分解（EXPLODE）
17.合并（JOIN）
中文版AutoCAD 实用教程
本章知识点
夹点编辑 1. 控制夹点显示 2. 拉伸 3. 移动 4. 旋转 5. 缩放
第4章 编辑二维图形
2 命令格式
执行命令——选择对象——回车——指定基点或[位移 (D)]<位移> ——指定第二个点或< 使用第一个点作为位 移>
一、基本编辑命令
3、复制
1 命令调用方式 1 工具栏 2 菜单：修改——复制 3 命令行：Copy/CO
2 命令格式 执行命令——选择对象——指定基点或[位移(D) /模式(O)]< 位移>——指定第二个点或< 使用第一个点作为位移>—— 指定第二个点或[退出(E)/放弃(U)]<退出>——回车
二、高级编辑命令
2、编辑多段线
1 命令调用方式 1 工具栏——修改II——编辑多段线 2 菜单：修改——对象——多段线 3快捷菜单：选择多段线，使用右键快捷菜单中的 “编辑多段线” 4 命令行：Pedit/PE
2 命令格式 执行命令——选择多段线——选定的对象不是多段线——是 否将其转换为多段线——输入选项——选择对象——回车
一、基本编辑命令
15、圆角
1 命令调用方式 1 工具栏 2菜单：修改——圆角 3）命令行：Fillet/F
2 命令格式
执行命令——选择第一个对象或[放弃(U)/多段线(P)/半径 (R)/修剪(T)/多个(M)]：r——指定圆角半径<0.000>——选 择第一个对象或者使用[放弃(U)/多段线(P)/半径(R)/修剪 (T)/ 多个(M)]——选择第二个对象，或按住Shift键选择要应 用圆角的对象
一、基本编辑命令
4、偏移
偏移方向
1 命令调用方式
1 工具栏 2菜单：修改——偏移 3）命令行：Offset/O
（2）命令格式
复制一个与指定图元（直线、圆、 弧和多段线等）平行并保持等距 离的新图元，
执行命令——选择对象——回车——指定基点或[位移 (D)]<位移> ——指定第二个点或< 使用第一个点作为位 移>
一、基本编辑命令
3、复制
1 命令调用方式 1 工具栏 2 菜单：修改——复制 3 命令行：Copy/CO
2 命令格式 执行命令——选择对象——指定基点或[位移(D) /模式(O)]< 位移>——指定第二个点或< 使用第一个点作为位移>—— 指定第二个点或[退出(E)/放弃(U)]<退出>——回车
二、高级编辑命令
2、编辑多段线
1 命令调用方式 1 工具栏——修改II——编辑多段线 2 菜单：修改——对象——多段线 3快捷菜单：选择多段线，使用右键快捷菜单中的 “编辑多段线” 4 命令行：Pedit/PE
2 命令格式 执行命令——选择多段线——选定的对象不是多段线——是 否将其转换为多段线——输入选项——选择对象——回车
一、基本编辑命令
15、圆角
1 命令调用方式 1 工具栏 2菜单：修改——圆角 3）命令行：Fillet/F
2 命令格式
执行命令——选择第一个对象或[放弃(U)/多段线(P)/半径 (R)/修剪(T)/多个(M)]：r——指定圆角半径<0.000>——选 择第一个对象或者使用[放弃(U)/多段线(P)/半径(R)/修剪 (T)/ 多个(M)]——选择第二个对象，或按住Shift键选择要应 用圆角的对象
一、基本编辑命令
4、偏移
偏移方向
1 命令调用方式
1 工具栏 2菜单：修改——偏移 3）命令行：Offset/O
（2）命令格式
复制一个与指定图元（直线、圆、 弧和多段线等）平行并保持等距 离的新图元，
