xcf浮选机结构特点及工作原理
浮选机的工作原理
浮选机的工作原理浮选机是矿山选矿过程中常用的一种设备，它可以将矿石中的有用矿物与废石分离，从而提高矿石的品位和回收率。
本文将介绍浮选机的工作原理及其应用。
一、浮选机的结构浮选机主要由进料管、搅拌器、气体分配器、浮选槽、废石槽、浮选泡沫收集器等部分组成。
其中，浮选槽是浮选机的核心部件，它是一个长方体或圆柱体，内部分为若干个宽度相等的截面，每个截面上有一组搅拌器和气体分配器。
底部的废石槽用于收集废石，而浮选泡沫收集器则用于收集浮选泡沫。
二、浮选机的工作原理浮选机的工作原理是利用物理化学性质不同的矿物颗粒在浮选槽中的表现差异，通过搅拌和气体注入形成气泡，使有用矿物颗粒与气泡结合并上浮到浮选泡沫中，而废石颗粒则沉入底部的废石槽中。
具体来说，浮选机的工作过程分为以下几个阶段：1、进料：将矿石经过破碎、磨矿等处理后，通过进料管进入浮选槽。
2、搅拌：浮选槽内安装有搅拌器，它可以将矿石与药剂混合均匀，使药剂与矿物颗粒充分接触。
3、气体注入：气体分配器将压缩空气或氮气注入浮选槽中，形成气泡。
4、吸附：气泡与矿物颗粒接触后，有用矿物颗粒表面会吸附一层气泡，从而使其比重减小，上浮到浮选泡沫中。
5、分离：浮选泡沫沿着浮选槽的倾斜方向移动，到达浮选泡沫收集器，被收集起来。
而废石颗粒则沉入底部的废石槽中。
三、浮选机的应用浮选机广泛应用于金属矿山、非金属矿山、化工、冶金、环保等行业。
在金属矿山中，浮选机主要用于铜、铅、锌、镍、钼等金属的选矿；在非金属矿山中，浮选机主要用于磷矿、石灰石、石墨等矿物的选矿。
浮选机的优点是可以处理多种矿石，且选矿效果好、处理量大、操作简单、成本低廉。
但同时也存在一些缺点，如设备复杂、维护成本高、对药剂和气体的要求高等。
总之，浮选机是一种重要的选矿设备，它的工作原理简单明了，应用广泛，为矿山行业的发展做出了重要贡献。
浮选机工作原理
浮选机工作原理浮选机是一种常用的矿石选矿设备，用于分离矿石中的有用矿物和废石。
它利用矿石中的物理和化学性质差异，通过气泡与矿石颗粒的接触和附着，实现矿石的分离和提纯。
浮选机主要由槽体、搅拌装置、气泡发生器和废石排放装置等组成。
下面将详细介绍浮选机的工作原理。
1. 槽体结构浮选机的槽体通常由钢板焊接而成，具有一定的长度、宽度和深度。
槽体内部分为多个隔间，每个隔间之间通过挡板隔开，形成多个浮选池。
槽体的底部设有排矿槽，用于排出废石。
2. 搅拌装置浮选机槽体内设有搅拌装置，通常是由电机和搅拌器组成。
搅拌器通过搅拌槽体内的矿浆，使矿浆均匀分布在浮选池中，增强气泡与矿石颗粒的接触。
3. 气泡发生器浮选机的气泡发生器通常是通过压缩空气与水混合后产生气泡。
气泡发生器位于浮选机的底部，通过气泡管将气泡输送到浮选池中。
气泡的尺寸和数量可以通过调节气泡发生器的压力和流量来控制。
4. 工作过程浮选机的工作过程分为吸附、搅拌和分离三个阶段。
（1）吸附阶段：在搅拌装置的作用下，浮选池中的矿浆被均匀搅拌，使矿浆中的矿石颗粒与气泡接触。
有用矿物表面的活性剂吸附气泡，形成矿泡。
（2）搅拌阶段：气泡与矿石颗粒形成的矿泡被搅拌装置带动，向上浮升。
在这个过程中，气泡与矿石颗粒发生碰撞和附着，使有用矿物与废石分离。
（3）分离阶段：矿泡上浮到液面后，通过溢流槽进入集中槽。
有用矿物沉积在浮选泡沫上，形成浮选精矿；而废石则通过排矿槽排出浮选机。
浮选精矿可以进一步进行后续的矿石处理。
5. 影响因素浮选机的工作效果受到多种因素的影响，包括矿石性质、药剂种类和用量、气泡尺寸和浓度等。
合理调节这些因素可以提高浮选机的选矿效果。
总结：浮选机通过气泡与矿石颗粒的接触和附着，实现矿石的分离和提纯。
它具有结构简单、操作方便、选矿效果好等优点，在矿石选矿过程中得到广泛应用。
了解浮选机的工作原理和影响因素，有助于优化浮选工艺，提高选矿效率。
浮选机结构及基本原理
浮选机结构及基本原理
浮选机结构及基本原理
浮选设备主要包括浮选和辅助设备（搅拌槽、给药机等。
）
浮选机每两槽构成一个机组，第一槽带有进浆管以抽吸矿浆，亦称抽吸槽或吸入槽；第二槽为自流槽或直流槽。
在第一槽与第二槽之间设有中间室，矿浆在下面是连接的。
叶轮安装在主轴下端，主轴上端有皮带轮，用电机带动旋转。
空气由进气管吸入，每组浮选槽的矿浆水平面由闸门调节，叶轮上方装有盖板和空气筒（又称竖管）。
空气筒上开有孔，用来安装进浆管。
中矿返回管用作矿浆循环，孔的大小可以通过拉杆调节。
盖板上装有18~20个导向叶片（又称定子）。
这些叶片倾斜排列，与半径呈60交角，它们对叶轮甩出的矿浆具有导向作用。
在盖板上的两导向叶片之间开有18~20个循环孔，供矿浆循环用，由此可增大充气量。
叶轮与盖板导向叶片间的间隙一般为5~8mm，过大会对吸气量和电耗产生不利影响。
通常将叶轮、盖板、主轴、进气管和空气筒等充气搅拌零件组装成一个整体部件，可使叶轮和盖板同心装配，以保证叶轮与盖板导向叶片之间的间隙符合要求，且便于检修和更换。
在空气筒下部，有一个调节矿浆循环量的循环孔，并用闸板控制循环量。
一般而言，浮选机一般属标准设备，浮选辅助设备大多属非标准设备。
而浮选机是直接完成浮选过程的设备，其自下而上大体化分为搅拌区、分离区和泡沫区。
其中分离区是矿浆理想气泡附着，形成矿化气泡的关键过程。
此区应保证足够的容积和高度，并与搅拌区形成明显的界限，以利矿物分选。
S F型浮选机较XJK型浮选机泡沫易于刮出，不会聚集在浮选槽内侧。
从而提高了浮选效率，降低了能耗。
浮选机构造和工作原理
浮选机构造和工作原理全文共四篇示例，供读者参考第一篇示例：浮选机构造和工作原理浮选机是矿石选矿中常用的一种设备，主要用于对矿石进行浮选分离，将有用矿物与废石分离出来。
浮选机构造主要由槽体、槽体盖板、槽内装置、气浮室、旋转器、搅拌器、电动机等部件组成。
通过这些部件的协作，实现对矿石的浮选分离。
浮选机的工作原理是利用矿石与药剂在槽内混合悬浮，使矿石中有用的矿物颗粒吸附在气泡上，浮到上表面成为浮渣，而废石则下沉到底部称为尾渣。
在浮选过程中，加入适量的药剂可以改变矿石表面的性质，使其易于与气泡结合。
通过搅拌器和旋转器的作用，保持槽内悬浮液的均匀分布，促进气泡与矿石颗粒的接触。
电动机则驱动搅拌器和旋转器的运转，保证浮选机正常工作。
浮选机的工作效率和浮选效果受多种因素影响，如药剂种类和用量、搅拌混合程度、气泡大小和稳定性等。
合理选择药剂种类和用量可以调节矿石表面性质，提高有用矿物与气泡的接触性，从而提高选矿效率。
良好的搅拌混合和气泡稳定性也能影响浮选效果，保证矿石悬浮液的均匀分布和气泡与矿石的有效接触。
浮选机是一种重要的矿石选矿设备，通过合理构造和工作原理，可以实现对矿石的高效分离，提高矿石的品位和回收率。
在实际生产中，通过不断优化浮选机的工艺参数和操作条件，可以进一步提高浮选效率，实现最大化的经济效益。
第二篇示例：浮选机是一种常用于矿石处理中的分选设备，其作用是根据不同矿石的密度、大小和组成，将矿石中的有用矿物与废石进行分离，以提高矿石的品位和回收率。
浮选机通过气泡在矿浆中的作用，使有用矿物吸附在气泡上并浮起，经过分离后获得有用产品。
浮选机的构造主要包括槽体、气泡发生器、搅拌器、输送装置和控制系统。
槽体是浮选机的主体部分，通常为长方形，上面设置有气泡发生器和搅拌器。
气泡发生器通过气体供给装置向槽体中注入空气或其他气体，产生气泡。
搅拌器则用来搅拌矿浆，使气泡充分分散并与矿浆中的矿物颗粒接触。
浮选机的工作原理是利用气泡在矿浆中的浮选作用。

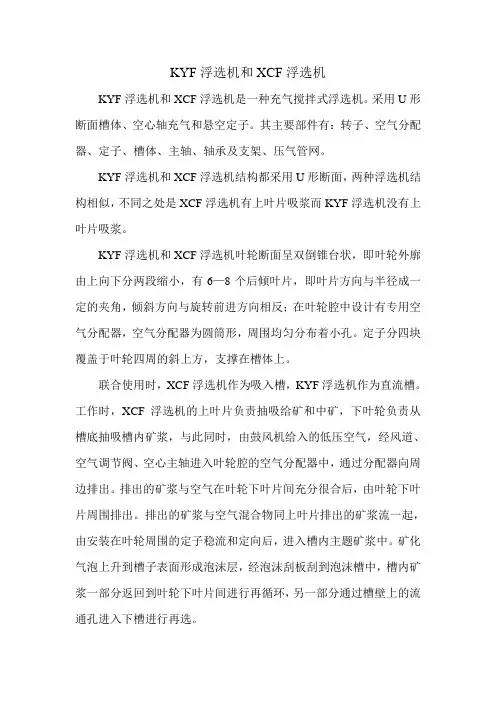

KYF浮选机和XCF浮选机
KYF浮选机和XCF浮选机
KYF浮选机和XCF浮选机是一种充气搅拌式浮选机。
采用U形断面槽体、空心轴充气和悬空定子。
其主要部件有：转子、空气分配器、定子、槽体、主轴、轴承及支架、压气管网。
KYF浮选机和XCF浮选机结构都采用U形断面，两种浮选机结构相似，不同之处是XCF浮选机有上叶片吸浆而KYF浮选机没有上叶片吸浆。
KYF浮选机和XCF浮选机叶轮断面呈双倒锥台状，即叶轮外廓由上向下分两段缩小，有6—8个后倾叶片，即叶片方向与半径成一定的夹角，倾斜方向与旋转前进方向相反；在叶轮腔中设计有专用空气分配器，空气分配器为圆筒形，周围均匀分布着小孔。
定子分四块覆盖于叶轮四周的斜上方，支撑在槽体上。
联合使用时，XCF浮选机作为吸入槽，KYF浮选机作为直流槽。
工作时，XCF浮选机的上叶片负责抽吸给矿和中矿，下叶轮负责从槽底抽吸槽内矿浆，与此同时，由鼓风机给入的低压空气，经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器向周边排出。
排出的矿浆与空气在叶轮下叶片间充分很合后，由叶轮下叶片周围排出。
排出的矿浆与空气混合物同上叶片排出的矿浆流一起，由安装在叶轮周围的定子稳流和定向后，进入槽内主题矿浆中。
矿化气泡上升到槽子表面形成泡沫层，经泡沫刮板刮到泡沫槽中，槽内矿浆一部分返回到叶轮下叶片间进行再循环，另一部分通过槽壁上的流通孔进入下槽进行再选。
浮选机工作原理
浮选机工作原理浮选机是一种常用的矿石分离设备，广泛应用于金属矿物的选矿过程中。
它利用矿石与气泡的亲水性差异，通过气泡的吸附作用将有用矿物与废石分离，从而实现矿石的浮选分离。
浮选机主要由槽体、搅拌装置、气泡发生器和废渣排放装置等组成。
下面将详细介绍浮选机的工作原理。
1. 槽体结构浮选机的槽体一般为长方形或圆形，内部分为多个隔间，每个隔间称为槽。
槽体内部设有搅拌装置，用于将矿浆充分混合。
槽体底部设有废渣排放装置，用于排出废渣。
2. 搅拌装置搅拌装置通常由电机、减速器和搅拌器组成。
搅拌器通过旋转搅拌矿浆，使矿浆中的矿石与气泡充分接触，以增加矿石与气泡的接触面积。
3. 气泡发生器气泡发生器主要由气泡发生装置和气泡分配装置组成。
气泡发生装置将空气或其他气体引入槽体底部，产生大量微小气泡。
气泡分配装置将气泡均匀分布在槽体中，使其与矿浆接触。
4. 工作过程首先，将矿石粉碎成一定粒度的矿浆，并加入适量的药剂，使矿石表面发生化学反应，改变其亲水性。
然后，将矿浆加入浮选机槽体中，并启动搅拌装置，使矿浆与药剂充分混合。
随后，通过气泡发生器产生的气泡进入槽体底部，并随着搅拌器的搅拌作用上升。
由于矿石与气泡的亲水性差异，有用矿物表面会吸附气泡，形成浮选泡沫。
泡沫随着气泡的上升而上升，将有用矿物带到槽体的上部。
最后，泡沫通过溢流槽排出，形成浮选浓缩产物。
废渣则通过底部的废渣排放装置排出。
5. 参数调节浮选机的工作需要根据具体矿石的性质和要求进行参数调节。
常见的调节参数包括矿浆浓度、药剂种类和用量、搅拌速度、气泡发生器气体流量等。
通过调节这些参数，可以实现对浮选过程的控制和优化。
总结：浮选机是一种利用气泡吸附作用实现矿石分离的设备。
它通过搅拌矿浆、产生气泡和调节参数等步骤，将有用矿物与废石分离，从而达到矿石浮选的目的。
在实际应用中，根据矿石的性质和要求，合理调节浮选机的参数，可以获得更好的分离效果。
浮选机的工作原理
浮选机的工作原理
浮选机是一种重要的矿山设备，主要用于选矿工业中对矿石进行浮选分离。
它
通过对矿石进行搅拌和吹气，利用矿石与药剂的吸附性差异，使有用矿物颗粒与杂质颗粒在水中产生不同的浮力，从而实现矿石的分离。
下面我们将详细介绍浮选机的工作原理。
首先，浮选机的工作原理是基于矿石颗粒与药剂之间的吸附作用。
在浮选过程中，矿石颗粒表面会吸附上一层药剂，这些药剂可以增强矿石颗粒与气泡之间的吸附作用，从而使矿石颗粒产生浮力。
而对于杂质颗粒来说，由于其表面没有吸附药剂，因此无法产生浮力，会沉入水底。
其次，浮选机通过搅拌和吹气的方式，使矿石颗粒与药剂充分混合，并与气泡
接触。
在浮选槽内，搅拌器将矿石、药剂和水充分混合，形成矿浆。
随后，通过给气系统通入空气或其他气体，产生大量微细气泡，这些气泡会附着在矿石颗粒表面，从而使矿石颗粒产生浮力，浮起到浮选槽的上部。
最后，浮选机利用浮选槽的特殊结构，实现矿石颗粒和杂质颗粒的分离。
在浮
选槽内，有用矿石颗粒浮在水面上形成浮渣，而杂质颗粒则沉入水底形成尾渣。
通过不断地清理浮渣和尾渣，最终实现有用矿石和杂质的有效分离。
总的来说，浮选机的工作原理是通过矿石颗粒与药剂的吸附作用，搅拌和吹气
产生浮力，以及浮选槽的分离结构，实现矿石的浮选分离。
浮选机在矿山选矿工业中具有重要的应用价值，能够有效地提高矿石的回收率和品位，促进矿山的可持续发展。
浮选机工作原理
浮选机工作原理浮选机是一种常用的矿石选矿设备，用于对矿石中的实用矿物和非实用矿物进行分离。
它通过利用矿石中矿物与气泡的亲和性差异，将实用矿物与非实用矿物分离开来。
浮选机主要由槽体、搅拌装置、气泡发生装置、废渣排出装置等部份组成。
下面将详细介绍浮选机的工作原理。
1. 槽体：浮选机的槽体是一个容纳矿浆的大槽，通常呈长方形或者圆形。
槽体内部份为多个隔室，每一个隔室之间通过槽壁上的孔洞相互连接。
2. 搅拌装置：搅拌装置位于槽体底部，通过搅拌器将矿浆中的矿石和药剂充分混合，使其形成均匀的矿浆。
3. 气泡发生装置：气泡发生装置位于槽体底部，通过将空气或者其他气体注入槽体底部，产生大量微细气泡。
4. 废渣排出装置：废渣排出装置位于槽体底部，用于将非实用矿物的废渣排出。
浮选机的工作过程如下：1. 矿浆进料：将矿石经过破碎、磨矿等工艺处理后，形成矿浆，通过进料管道输入浮选机的槽体中。
2. 搅拌混合：搅拌装置将矿浆中的矿石和药剂进行充分混合，使其达到最佳的浮选条件。
3. 气泡注入：气泡发生装置将空气或者其他气体注入槽体底部，产生大量微细气泡。
这些气泡会附着在实用矿物表面，使其具有浮力。
4. 浮选分离：实用矿物与气泡结合后上浮到液面，形成浮泡。
而非实用矿物则沉入底部，形成废渣。
通过控制气泡的注入量和搅拌的强度，可以实现对实用矿物和非实用矿物的有效分离。
5. 废渣排出：废渣排出装置将废渣从槽体底部排出，以便进行后续处理或者废弃。
6. 实用矿物采集：浮泡中的实用矿物被采集起来，通常通过集中槽或者其他采集装置进行采集。
浮选机的工作原理基于矿物与气泡的亲和性差异。
实用矿物表面通常具有亲水性，而非实用矿物表面则具有疏水性。
当气泡被注入矿浆中时，它们会附着在实用矿物表面，形成浮泡，从而将实用矿物从矿浆中分离出来。
同时，搅拌装置的作用可以使矿浆中的矿石和药剂充分混合，提高浮选效果。
浮选机广泛应用于金属矿石、非金属矿石和希有金属等领域的选矿工艺中。
浮选机工作原理
浮选机工作原理浮选机是一种常用的矿石选矿设备，用于矿石的物理分离和浮选过程。
它通过悬浮在水中的气泡将有价值的矿石颗粒从废石中分离出来。
本文将详细介绍浮选机的工作原理。
1. 浮选机的结构浮选机主要由进料装置、搅拌装置、气泡发生器、浮选槽、废渣槽和排渣装置等组成。
进料装置将矿石和药剂混合后送入浮选槽，搅拌装置通过搅拌将矿石和药剂均匀混合，气泡发生器产生气泡并将其注入浮选槽，气泡与矿石颗粒发生作用，使有价值的矿石颗粒附着在气泡上浮到液面，废石则沉入废渣槽。
2. 浮选机的工作过程浮选机的工作过程可分为进料、搅拌、气泡吸附、上浮和排渣等阶段。
2.1 进料阶段矿石和药剂通过进料装置混合后，进入浮选槽。
进料装置通常采用喂料斗或螺旋输送机，确保矿石和药剂的均匀混合。
2.2 搅拌阶段在浮选槽中，搅拌装置通过搅拌将矿石和药剂充分混合。
搅拌的目的是使矿石颗粒与药剂充分接触，提高浮选效果。
2.3 气泡吸附阶段气泡发生器产生气泡，并将气泡注入浮选槽。
气泡与矿石颗粒发生作用，使有价值的矿石颗粒附着在气泡上。
2.4 上浮阶段附着在气泡上的矿石颗粒随着气泡一起上浮到液面。
上浮的速度取决于气泡的大小和浮选槽中的液体流速。
2.5 排渣阶段废石颗粒由于密度较大，无法附着在气泡上，沉入废渣槽。
排渣装置将废石颗粒从浮选槽中排出，以保持浮选槽内的清洁。
3. 浮选机的优缺点浮选机具有以下优点：- 适用于各种矿石的选择性分离，可以处理多种矿石；- 处理能力大，能够高效地分离矿石；- 操作简单，易于控制和调整。
然而，浮选机也存在一些缺点：- 对矿石粒度要求较高，需要进行研磨和分级；- 药剂消耗较大，成本较高；- 气泡产生和控制需要较高的技术要求。
4. 浮选机的应用领域浮选机广泛应用于金属矿石、非金属矿石和稀有金属等矿石的选矿过程中。
例如，铜、铅、锌、镍、金、银等金属矿石的浮选分离；石英、石灰石、石墨等非金属矿石的浮选分离。
5. 浮选机的发展趋势随着科学技术的不断发展，浮选机也在不断改进和创新。
xcf和kyf浮选机
书山有路勤为径，学海无涯苦作舟
xcf 和kyf 浮选机
XCF 型浮选机：
XCF 型浮选机工作时，随着叶轮的旋转，槽内矿浆从四周经槽底由叶轮下端吸到叶轮叶片之间，同时，由鼓风机给入的低压空气经空心轴和叶轮腔的空气分配器，也进入其中。
矿浆与空气在叶片之间充分混合后，从叶轮上半部周边向斜上方推出，由定子稳流和定向后进入整个槽中。
气泡上升到泡沫稳定区，经过富集过程，泡沫从溢流堰自流溢出，进入泡沫槽。
还有一部分矿浆向叶轮下部流去，再经叶轮搅拌，重新混合形成矿化气泡，剩余的矿浆流向下一槽，直到最终成为尾矿。
KYF 型浮选机：
KYF 型浮选机均属充气型浮选机，叶轮直径小，圆周速度低，可降低功率
30-50%;槽内设有一个空气分配器，因而空气分散均匀;叶轮起离心泵作用，可是固体颗粒充分悬浮，采用U 型槽结构，可是尾砂沉淀积最少;叶轮结构及叶
片间隙流倒设计合理，叶轮磨损较均匀，叶轮、定子使用寿命长。
XCF 型与KYF 型浮选机的相同与不同之处：
相同点：
XCF 型与KYF 型浮选机均属充气型浮选机，叶轮直径小，圆周速度
低，可降低功率30-50%；槽内设有一个空气分配器，因而空气分散均匀；叶轮起离心泵作用，可使固体颗粒充分悬浮；采用U 型槽结构，可使尾砂沉淀积最少；叶轮结构及叶片间隙流倒设计合理，叶轮磨损较均匀，叶轮、定子使用寿命长。
不同点：
KYF 型无自吸矿浆能力，功率较低；XCF 型具有自吸矿浆能力，可水。
XCF_KYF-24浮选机(开式)技术手册
目录1. 前言 (3)2. 浮选机及工作过程描述 (3)3. 浮选机工作原理 (4)4. 技术数据 (5)4.1 XCFⅡ和KYFⅡ浮选机作业机组 (5)4.2 给矿箱 (6)4.3 浮选机 (6)4.3.1 驱动机构 (6)4.3.2 搅拌机构 (7)4.3.3 槽体 (7)4.4中间箱和尾矿箱 (7)4.5 泡沫刮板 (8)5. 仪表 (8)5.l 总论 (8)5.2矿浆液位自动控制 (9)5.3充气量自动控制 (10)5.4仪表的安装、操作、维护（详见各仪表说明书） (10)6. 安装指南 (10)6.1 概述 (10)6.1.1 到货后验收 (11)6.1.2 安装前须知 (11)6.1.3 贮存 (11)6.2 安装指南 (11)6.2.1 地基检查 (11)6.2.2 槽体安装 (11)6.2.3 定子 (12)6.2.4 主轴部件 (12)6.2.5 电机装置 (12)6.2.6 刮板及刮板电机装置 (12)6.2.7 中、尾矿阀门装置 (12)6.3 安装检查 (12)7. 试车指南 (13)7.1试车前准备 (13)7.2 空槽试车 (13)7.3 充水试验 (13)7.4 给矿浆试运转 (14)8. 操作指南 (14)8.l 概述 (14)8.2 空槽起动 (14)8.3 停机 (14)8.3.1 浮选槽排空后停机顺序 (14)8.3.2 保持满槽矿浆停机 (14)8.4 停机后满槽起动 (15)8.5电源事故处理 (15)8.6风量调节 (15)9．维修指南 (16)9.1生产中的维护 (16)9.2计划检修中的维修 (16)9.2.l投产3－6个月期间停机检查 (16)9.2.2计划检修 (17)9.3润滑指南 (17)1. 前言本手册介绍了XCFⅡ和KYFⅡ型浮选机，特别是XCFⅡ-8和KYFⅡ-8浮选机的一般情况及设备数据。
对XCFⅡ/KYFⅡ型浮选机的安装、操作、维护程序作了描述。
浮选机工作原理
浮选机工作原理引言概述：浮选机是一种常见的矿石分选设备，广泛应用于矿山和冶金工业。
它通过气泡与矿石颗粒的接触和附着，从而实现矿石的分选。
本文将详细介绍浮选机的工作原理，并分为五个部份进行阐述。
一、气泡生成1.1 气泡生成原理浮选机中气泡的生成通常通过机械搅拌或者空气喷射来实现。
机械搅拌将空气引入浮选槽中，产生气泡。
而空气喷射则是通过喷嘴将空气喷入浮选槽中，形成气泡。
1.2 气泡生成条件气泡生成的关键条件是浮选槽内的搅拌强度温和泡生成设备的工作效率。
适当的搅拌强度可以提高气泡生成效率，而高效的气泡生成设备可以保证气泡的数量和质量。
1.3 气泡特性气泡的特性对浮选机的分选效果有重要影响。
气泡的大小、形状和表面特性会影响气泡与矿石颗粒的接触和附着情况，进而影响分选效果。
二、矿石颗粒吸附2.1 吸附机理矿石颗粒与气泡的吸附是浮选过程的关键步骤。
吸附机理可以分为物理吸附和化学吸附两种。
物理吸附是指矿石颗粒与气泡之间的物理作用力，如静电吸引力和表面张力。
化学吸附则是指矿石颗粒与气泡之间的化学反应。
2.2 吸附条件吸附效果受到多种因素的影响，包括矿石颗粒的性质、气泡的特性、浮选槽内的搅拌强度等。
适当的搅拌强度温和泡特性可以提高吸附效果，而矿石颗粒的性质也会影响吸附效果。
2.3 吸附选择性矿石颗粒的吸附选择性是指不同矿石颗粒对气泡的吸附能力不同。
吸附选择性可以通过调整浮选机的工作参数和添加药剂来改变，以实现对不同矿石的有效分选。
三、泡沫稳定性3.1 泡沫形成当气泡与矿石颗粒吸附后，形成的泡沫会浮在浮选槽上，形成浮选泡沫。
泡沫的形成与气泡的特性和浮选槽内的搅拌强度有关。
3.2 泡沫稳定性机理泡沫的稳定性是指泡沫在浮选槽中存在的时间长短。
泡沫的稳定性机理涉及到泡沫表面的物理和化学特性，如表面张力、表面活性剂等。
3.3 泡沫破裂泡沫破裂是指泡沫在浮选槽中破裂消失的过程。
泡沫的破裂与浮选槽内的搅拌强度和泡沫的稳定性有关。
浮选机工作原理
浮选机工作原理浮选机是一种常用的矿石选矿设备，主要用于矿石的分离和提取。
它通过利用矿石和水的不同物理和化学性质，使矿石颗粒在气泡的作用下浮起或者沉降，从而实现矿石的分离。
浮选机主要由槽体、搅拌装置、气泡发生器、泡沫槽和尾矿槽等组成。
下面将详细介绍浮选机的工作原理。
1. 槽体：浮选机的槽体是一个长方形的容器，通常由钢板焊接而成。
槽体内部份为多个隔间，每一个隔间称为一槽。
槽体的底部有一个排渣口，用于排出废料。
2. 搅拌装置：浮选机的槽体内装有搅拌装置，通常是由机电、减速器和搅拌叶片组成。
搅拌装置的作用是使矿浆保持均匀的悬浮状态，以便气泡与矿石颗粒充分接触。
3. 气泡发生器：浮选机的底部装有气泡发生器，用于产生气泡。
气泡发生器通常由空气压缩机温和泡管组成。
通过控制气泡的产生量和大小，可以调节浮选机的浮选效果。
4. 泡沫槽：浮选机的一侧装有泡沫槽，用于采集浮起的矿石颗粒。
泡沫槽内部覆盖有一层泡沫，泡沫中含有浮起的矿石颗粒。
泡沫槽的底部有一个泡沫采集器，用于采集泡沫中的矿石颗粒。
5. 尾矿槽：浮选机的另一侧装有尾矿槽，用于采集沉降的废料。
尾矿槽内部有一个排渣装置，用于排出废料。
浮选机的工作过程如下：首先，将矿石经过破碎、磨矿等处理后，制成一定粒度的矿浆。
然后，将矿浆倒入浮选机的槽体中。
接下来，启动搅拌装置，使矿浆保持均匀的悬浮状态。
同时，通过气泡发生器产生气泡，并将气泡注入槽体底部。
气泡在矿浆中上升的过程中，会与矿石颗粒发生接触。
由于矿石温和泡的表面性质不同，矿石颗粒会在气泡的作用下上浮或者下沉。
上浮的矿石颗粒会附着在泡沫上形成泡沫矿，泡沫矿沿着泡沫槽流动，并被采集到泡沫采集器中。
下沉的废料则会沉积在尾矿槽中，并通过排渣口排出。
最后，通过对采集到的泡沫矿进行后续处理，可以得到所需的矿产品。
总结：浮选机通过利用矿石和水的不同物理和化学性质，使矿石颗粒在气泡的作用下浮起或者沉降，从而实现矿石的分离。
它是一种常用的矿石选矿设备，广泛应用于金属矿、非金属矿等领域。
XCF／KYF浮选机在选矿中的具体应用
XCF／KYF浮选机在选矿中的具体应用摘要：近年来浮选机不断向着高度自动化、高效化和大型化的方向发展，使其具有单位槽容安装功率小、综合效益高、易于自动控制、基建投资费用少和安装台数少等优点。
在选矿时，将XCF型浮选机和KYF浮选机组成联合机组来使用，能够提高分离效果、减少药剂使用量并提高回收率，因此本文将对此展开深入探讨。
关键词：选矿；XCF型浮选机；KYF型浮选机；具体应用1.XCF/KYF浮选机的工作机理KYF系列大型浮选机工作原理为：叶轮旋转时，槽内矿浆从四周经槽底由叶轮下端吸入叶轮叶片间，同时由鼓风机给入的低压空气经风道、空气调节阀、空心主轴进入叶轮腔的空气分配器中，通过分配器周边的孔进入叶轮叶片间，矿浆与空气在叶轮叶片间进行充分混合后，由叶轮上半部周边排出，排出的矿流向斜上方运动，由安装在叶轮四周斜上方的定子稳定和定向后，分散到整个槽子中。
矿化中，矿浆再返回叶轮区进行再循环，另一部分则通过槽间壁上的流通孔进入下槽进行再选别。
XCF系列浮选机的工作原理为：当叶轮旋转时，叶轮上叶片抽吸给矿及中矿，槽内矿浆经四周及槽底由叶轮下端吸人到下叶片间。
同时，由鼓风机给入的低压空气通过分配器进入到叶轮下叶片间，矿浆和空气在叶轮下叶片间充分混合后，从叶轮下叶片周边排出，排出的矿浆空气混合物与上叶片排出的矿浆一起由安装在叶轮周围的定子稳流定向后进入槽内主体矿浆中。
矿化气泡上升到槽内液体表面形成泡沫层，槽内矿浆一部分返回叶轮下叶片进行循环，另一部分通过槽壁上的流通孔进入下槽再选别。
2.XCF/KYF浮选机在选矿中的具体应用2.1 XCF/KCF型浮选机的特点以北京矿冶研究总院研制的XCFII/KCFII型浮选机为例，其最大单槽容积为200m3，其中XCFII浮选机和KCFII浮选机既可以单独使用，也可以联合使用，联合使用时，如果是使用四槽一个作业，则第一槽用XCFII后三槽用KYFII待选矿浆给入给矿箱，给矿箱中的矿浆通过给矿管由XCFII型浮选机抽吸到槽中，矿浆依次通过后三槽KYFII浮选机，精矿由刮板（或推泡锥）刮到泡沫溜槽中，尾矿从尾矿箱排出，矿浆流由设在尾矿箱的闸板闸门和锥形阀门来控制。
2浮选机操作技术
浮选机操作技术一、浮选机应具备的作用1、使矿浆处于湍流状态，以保证矿粒的悬浮和药剂的分散，并以一定动能运动、碰撞，实现矿粒和药剂的附着。
2、引入空气，产生大小合适、数量足够、稳定性适宜的气泡，使之分散在矿浆中，以一定的动能运动，并和药剂、矿粒碰撞，产生选择性粘附、实现矿化。
3、矿化气泡能升至液面，形成三相泡沫层，并产生二次富集作用，泡沫精矿和尾矿能及时排出。
4、形成稳定的矿浆液面和泡沫层，及时稳定地排出泡沫精矿。
5、结构简单，维修方便，能耗低，寿命长，能长期安全运转。
6、适应自动化需要，调节方便、灵活，减少检侧仪表和执行机构数量。
二、浮选机的种类浮选机的种类繁多，差别主要表现在充气方式、充气搅拌装置结构等方面，所以目前应用最多的分类法是按充气和搅拌方式的不同将浮选机分为两大类：1、根据搅拌方式的不同，浮选机可分为机械搅拌式和无机械搅拌式。
2、根据充气方式的不同，机械搅拌式浮选机又可分为自吸气式和外充气式（压气式）；无机械搅拌式可分为压气式和气体析出式。
三、浮选机的调节1.矿浆液面的高低闸门越大，矿浆通过量越大，对提高浮选机处理能力有利，但矿浆液面较低，泡沫层厚，矿化气泡不能及时刮出，影响精矿回收率；闸门过小，矿浆液面增高，泡沫层变薄，可能出现刮浆现象，导致精矿品味变低。
2.充气量充气量不足，矿浆内气泡的数量少，影响矿化几率，精矿产率降低；充气量过大，会造成液面翻花，影响泡沫层的稳定，充气量不是越大越好。
3.搅拌机构间隙搅拌机构间隙包括径向间隙和轴向间隙，前者一般不可调，后者在一定范围内可调。
间隙的增大的主要原因是叶轮磨损，它将影响吸气量和吸浆量，过大时必须更换四、XCF/KYFⅡ充气浮选机联合机组简介1、XCF/KYFⅡ充气浮选机联合机组简介北京矿冶研究总院1986~1990年研制的XCF型和KYF 型浮选机得到了大量应用。
1997年北京矿冶研究总院根据国际上最新的浮选动力学理论，并结合XCF、KYF 型浮选机在众多生产厂家应用的经验，研制成功了XCFⅡ和KYFⅡ型浮选机，XCFⅡ和KYFⅡ型浮选机是XCF和KYF 的换代产品，并且是成熟的产品。
浮选机工作原理
浮选机工作原理浮选机是一种用于矿石选矿的设备，通过物理和化学的方法将矿石中的有用矿物与废石分离，从而实现对矿石的富集和提纯。
浮选机的工作原理主要基于矿石颗粒与气泡之间的附着和分离过程。
1. 浮选机的结构和组成浮选机一般由槽体、输送装置、搅拌装置、气泡发生器和废渣排放装置等部分组成。
槽体是浮选机的主体部分，通常分为粗选槽、扫选槽和精选槽。
输送装置用于将矿石和药剂送入槽体，搅拌装置用于搅拌矿浆，气泡发生器用于产生气泡，废渣排放装置用于排放废渣。
2. 浮选机的工作过程浮选机的工作过程一般包括以下几个步骤：矿石破碎、磨矿、调节浮选药剂、浮选分离、脱泥和浓缩。
2.1 矿石破碎和磨矿首先，将原矿经过破碎设备进行破碎，将矿石破碎成适当的颗粒大小。
然后，将破碎后的矿石送入磨矿机，通过磨矿机的磨磨矿，使矿石细化，增加矿石表面积，为后续的浮选分离提供条件。
2.2 调节浮选药剂将经过磨矿的矿石与浮选药剂混合，调节矿浆的化学性质，以改变矿石和气泡之间的附着性和分离性。
浮选药剂通常包括捕收剂、发泡剂和调节剂等。
2.3 浮选分离将调节好的矿浆送入浮选机的槽体中，通过搅拌装置搅拌，使矿浆和气泡充分接触。
在搅拌的过程中，气泡发生器产生大量微小气泡，并将气泡带入矿浆中。
有用矿物颗粒与气泡附着在一起，形成浮选泡沫，上浮到液面上，而废石则下沉到底部。
2.4 脱泥和浓缩将浮选泡沫从液面上刮取，并送入脱泥装置进行脱泥。
脱泥装置通过机械或物理方法将泡沫中的泥砂去除，得到较纯净的有用矿物。
然后，将脱泥后的泡沫送入浓缩装置进行浓缩，使有用矿物的含量进一步提高。
3. 浮选机的影响因素和调节方法浮选机的工作效果受多种因素影响，包括矿石性质、浮选药剂、搅拌强度、气泡大小和浮选时间等。
为了提高浮选机的工作效率，可以通过调节这些因素来实现。
3.1 矿石性质矿石的性质包括矿石种类、粒度、密度、硬度等。
不同的矿石有不同的浮选特性，需要针对不同的矿石性质进行调节，选择合适的浮选药剂和工艺参数。
A型与XCF／KYF型浮选机在铅锌分离中的比较研究
中图分类号 ：Ｄ ５ Ｔ ４６
文献标识码 ： Ｂ
文章 编号 ：０ ５ ２ １（ ０ １ ０ — ０ ２ ０ １０ — ５ ８ ２ １ ）６ ０ ６ — ３
程 中气 泡 的稳定 。 】 在 矿 浆 处 理 量 相 同 的情 况 下 ， 型 浅槽 浮 选 机 Ａ 的单 槽 矿 物 浮游 距 离 短 ， 够在 短 时 间 内把 有 用 矿 能
气液混合后 ，以较大 的切向和径 向动量离开叶轮叶 片， 通过定子较均匀地分散到槽 中， 大量的矿化气泡 和一部分矿浆上升到浮选槽上部 ， 剩余 的矿浆返 回下
子稳 流和定 向后进 入槽 内主体矿 浆 中ｌ。 ５ ｊ １３ Ａ 型和 ＸＣ Ｙ ． Ｆ Ｆ型 浮选 机 的 区别
即由主 、 辅叶片组成（ １ 。 中， 图 ）其 主叶片的作用是吸 人足 够 的空 气 和矿浆 ｌ， 叶 片的 主要作 用 是抽 吸下 辅 ２ ｌ
部 矿浆 并 向 四周抛 出 ，这部 分 矿浆 比主 叶 片抛 出的 气 液 混合 物 比重 大 ， 因此 ， 离 心 力 也 大 ， 其 对气 液 混 合 物具 有 较大 的加 速 作 用 ， 加大 了叶轮 腔 的真 空度 ， 增加 了浮 选机 的吸气 量 。辅 叶片 的另 一个 作 用 是使
旋转 时 ， 内矿 浆 自四周 经槽底 由叶轮下端 吸入 叶轮 槽 叶片间 。ＸＣ Ｆ型 浮选 机 叶轮旋 转 时 ， 内矿浆 自四周 槽
经槽 底 由叶轮 下 叶片下 端吸人 叶轮 叶片 问 ，同时 ， 叶
浮选机介绍160
浮选机介绍160浮选机是一种用于选矿的设备，被广泛应用于选别各种矿石。
它利用物料之间的密度和亲水性差异实现选别作用。
本文将详细介绍浮选机的结构、工作原理、主要优点以及在选矿过程中的应用。
一、浮选机的结构浮选机一般由进给装置、搅拌装置、气化装置、泡沫进料装置、浮矿槽、废矿槽、中矿槽等组成。
其中，进给装置通过给料管将矿石送入浮选机，搅拌装置用于搅拌矿浆，气化装置通常是通过给矿浆注气来产生气泡，泡沫进料装置用于给气泡浮力产生的泡沫提供外部消耗气体，浮矿槽是收集浮选物的部分，而废矿槽是收集选尽的物料。
二、浮选机的工作原理浮选机的工作原理是利用气泡将矿石与杂质分离，通过控制浮选机内部的气泡产生、浮选物料和杂质的密度差异以及矿浆搅拌等因素，实现对矿石的分离和提纯作用。
浮选机的工作流程分为以下几个阶段：1.矿石与水混合，形成矿浆；2.矿浆通过进给装置进入浮选机；3.浮选机中的搅拌装置将矿浆搅拌均匀；4.气化装置注入气体，产生气泡；5.气泡附着在矿石颗粒表面，提供浮力；6.矿石与气泡一起上浮到浮矿槽；7.废石通过废矿槽排出。
三、浮选机的主要优点1.适用范围广：浮选机可以用于选别各种矿石，包括金属矿石、非金属矿石和有色金属矿石等；2.选别效果好：浮选机可以根据物料的密度差异和亲水性差异，有效地分离矿石和杂质，大大提高选别效果；3.运行稳定：浮选机具有结构简单、操作方便的特点，运行稳定，故障率低；4.适应能力强：浮选机对矿浆的变化具有较好的适应能力，可以适应矿石粒度、固体含量等因素的变化。
四、浮选机在选矿过程中的应用浮选机在选矿过程中起到了至关重要的作用。
它广泛应用于金属矿石、非金属矿石和有色金属矿石的选别和提炼过程中。
具体应用包括：1.金属矿石选别：浮选机可以将金属矿石与非金属杂质分离，实现金属的提纯作用，例如铁矿石中的铁与硅、硫等杂质的分离；2.非金属矿石选别：浮选机可以将非金属矿石与有害杂质分离，提高矿石的品位，例如石英矿石和石灰石的选别；3.有色金属矿选别：浮选机可以将含有金属元素的矿石与其他金属元素分离，例如铜矿石中的铜与铅、锌等金属元素的分离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浮选机 选矿设备 球磨机
由于叶轮旋转和盖板、中心筒的共同作用，在叶轮上 叶片内产生一定的负压，使中矿泡沫和给矿通过中矿管和 给矿管流人中心筒内，并进入叶轮上叶片间，最后从上叶 片外缘排出。由叶轮下叶片外缘排出的矿浆和空气混合物 与叶轮上叶片外缘排出的中矿和给矿经安装在叶轮周围的 定子稳流并定向后，进入槽内主体矿浆中，矿化气泡上升 到矿浆表面形成泡沫层，矿浆一部分返回叶轮下叶片间进 行再循环，另一部分通过槽间壁上的流通孔进入下一槽进 行再选别或作为某一最终产品排出。叶轮隔离盘的作用是 使下叶片排出的矿浆和空气混合物不影响叶轮上叶片的吸 浆。
浮选机主要由：搅拌装置、充气装置、承浆槽、排出 矿化泡装置、电动机等组成。 1.搅拌装置：它用于搅拌矿浆，防止矿砂在槽体沉淀，它 主要由皮带轮、叶轮、垂直轴等组成，叶轮是由耐磨橡胶 制成的。 2.充气装置:它由导管进气管组成，当叶轮旋转时，叶轮腔 中产生负压，将空气通过中空的泵管吸入，并弥散在矿浆 中形成气泡群，这种带有大量气泡的矿浆由叶轮的旋转力 而被很快的抛向定子，进一步使矿浆中的气泡细化，及消 除浮选槽中矿浆流的旋转运动，造成大量垂直上升的微泡， 为浮选过程提供必要的条件。 3.它有进浆口，以及调节矿浆面的闸门装置，它主要由用 钢板焊成的槽体和钢板与圆钢焊成的闸门组成。
优势特点 搅拌能力强，结构简单 空气分散均匀，气浆结合好 尾砂沉积少，圆周速度低，功耗小 可与KYF型浮选机构成联合浮选机组作 吸入槽
工作原理：电机通过传动装置和空心主轴带动叶 轮旋转。槽内矿浆从四周通过槽底经叶轮下叶片内 缘吸入叶轮下叶片间，与此同时，由外部给入的低 压空气，通过横粱、空气调节阀、空心主轴进入下 叶轮腔中的空气分配器，然后通过空气分配器周边 的小孔进入叶轮下叶片间，矿浆与空气在叶轮下叶 片间进行充分混合后，由叶轮下叶片外缘排出。
