接地电阻测试的新方法--异频法

接地电阻测试的新方法--异频法摘要：本文介绍了异频法测量地网接地电阻的基本工作原理，以及相对传统测试方法的优点，并通过实际测试数据进一步验证了异频法测量地网接地电阻的实用性。

关键词：接地电阻异频法测试1 引言变电站的接地网连接着全站的高低压电气设备的接地线，低压用电系统接地、电缆屏蔽接地、监控系统设备接地，以及变电站维护检修时的一些临时接地。

接地网有工作接地、保护接地、防雷电和防静电接地等多项用途，它是维护变电站安全可靠运行，保障运行人员和电气设备安全运行的根本保证和重要措施。

随着用电容量的不断扩大，接地故障后短路电流增大，地网经过较长时间的运行，可能会发生较严重的锈蚀。

接地网的好坏（接地电阻值）直接影响变电站设备的安全运行，因此，变电站接地网接地电阻的测试工作显得尤为重要。

对变电站接地网接地电阻的测量主要采用的是传统的工频大电流法，这里，以使用的SATURN GEOxC接地电阻测试仪为例，为大家介绍一种新的接地电阻测试方法--异频法。

2 异频法基本工作原理异频法测量接地电阻的原理框图如图1所示。

异频法采用异频功率源，按照电流—电压法在94—128Hz频率范围内，采用94Hz、105Hz、111Hz、128Hz四个测量频率，依靠内置AFC频率自动跟踪图1 异频法测量接地电阻原理框图系统自动选择测量频率，产生不同于工频的测量电流信号，从而避开干扰的频率。

异频电流信号注入被测地网辅助电流极，从被测地网辅助电压极取得该测量电流通过时产生的异频电压信号，异频电流、电压测量信号经DSP数字信号处理器计算、分析，得到异频电流信号和电压测量信号的基波分量的实部和虚部，采用硬件和软件设备通过公式计算出被测地网工频下的接地阻抗和接地电阻，并由显示装置显示测量计算的最后结果。

3 异频法的优点相比于传统的工频大电流法来说，异频法具有明显的优点：a、采用异频小电流测试，只需能通过5A电流的小导线即可，极大地减少了导线成本，降低了布线时的劳动强度。

变电站接地电阻测量方法

变电站接地电阻测量方法

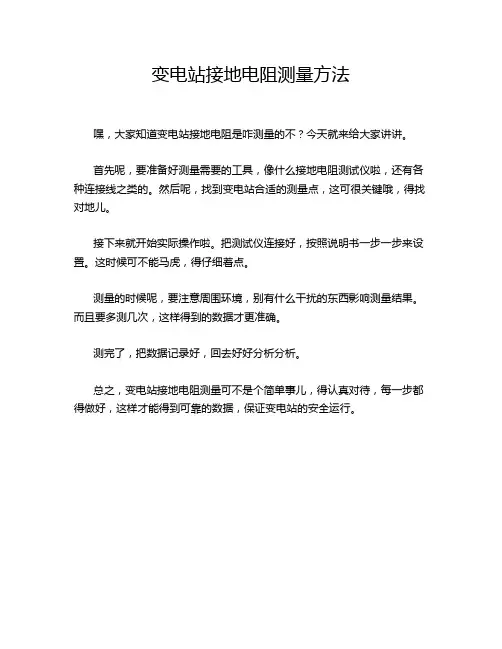

嘿，大家知道变电站接地电阻是咋测量的不？今天就来给大家讲讲。
