高精度交流伺服系统
全数字交流伺服系统在塑料机械中的应用
全数字交流伺服系统在塑料机械中的应用随着科技的发展，塑料机械行业的竞争也日益激烈。
伺服控制系统作为自动化技术重要组成部分，是塑料机械自动化发展的关键。
全数字交流伺服系统具备响应迅速、稳定性高、控制精度高等优点，因而在塑料机械中应用越来越广泛。
一、全数字交流伺服系统的概述全数字交流伺服系统是将伺服控制中的模拟信号处理和数字信号处理采用一套芯片来完成，实现数字信号变模拟信号的功效，故称为全数字伺服系统。
全数字伺服系统拥有计算速度快、控制精度高等特点，使它们能够提高塑料机械行业的生产效率、减少生产成本、提高了产品品质和稳定性。
二、塑料机械中的应用1.注塑机中的应用注塑机中的液压伺服系统控制，需要通过对伺服阀进行控制，来调整顶针信号、背压信号、溶融温度信号等。
与传统的液压控制相比，全数字交流伺服系统的反应速度更快、控制精度更高，能够更好地实现工艺要求中对于极高的控制精度和响应速度。
2.挤出机中的应用挤出机的伺服系统主要用于辊轮控制，高速运转、连接工具的定位控制等。
全数字交流伺服系统对各种工艺参数都在严格控制，如细丝控制、恒力控制、温度控制等都具有非常显著的控制效果。
3.吹塑机中的应用一般，吹塑机上需要进行的项包括：吹气、紧缩、压力、反块等，这些操作都需要进行准确定位，而全数字交流伺服系统由于有着较快的采样周期、强大的滤波作用和更加灵敏的控制反应，因此对于准确定位极为有利，提高了吹塑机的工艺质量。
三、优越性1.控制精度高全数字伺服系统采用数字化的运动控制库，实现精确定位，增加了系统的控制精度和稳定性。
2.响应速度快全数字伺服系统采用了数据处理芯片，将信号和指令的处理速度提高到了最大，从而实现了较快这大的响应速度。
3.运动平滑全数字伺服系统采用独特的控制算法，通过增加轨迹规划算法精度，降低了系统中不可避免的振荡和波动。
4.适应性强全数字伺服系统智能型适应性强，能够对不同的工艺要求、工作工况和环境变化做出适应性响应，提高了系统的工作安全性和可靠性。

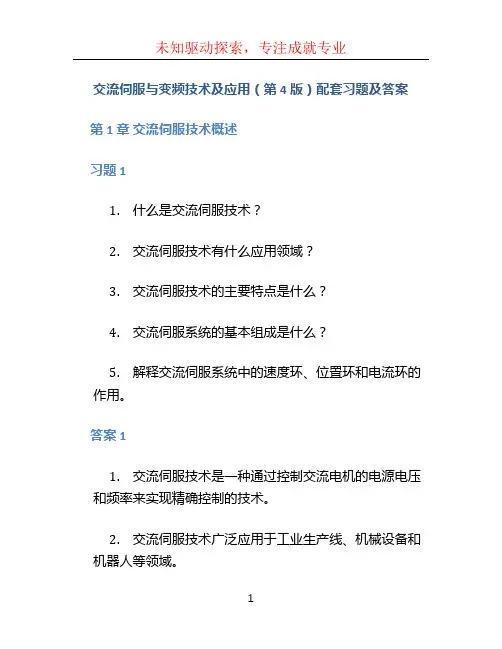

交流伺服与变频技术及应用(第4版)配套习题及答案
交流伺服与变频技术及应用（第4版）配套习题及答案第1章交流伺服技术概述习题11.什么是交流伺服技术？2.交流伺服技术有什么应用领域？3.交流伺服技术的主要特点是什么？4.交流伺服系统的基本组成是什么？5.解释交流伺服系统中的速度环、位置环和电流环的作用。
答案11.交流伺服技术是一种通过控制交流电机的电源电压和频率来实现精确控制的技术。
2.交流伺服技术广泛应用于工业生产线、机械设备和机器人等领域。
3.交流伺服技术的主要特点包括：高精度、高动态响应、快速稳定性、强鲁棒性和较低的噪声等。
4.交流伺服系统的基本组成包括：交流电机、伺服驱动器和运动控制器。
5.在交流伺服系统中，速度环用于控制电机的转速，位置环用于控制电机的位置，电流环用于控制电机的电流。
速度环通过调节电机的转速来实现速度控制，位置环通过调节电机的位置来实现位置控制，电流环通过调节电机的电流来实现电流控制。
第2章变频器的基本原理习题21.什么是变频器？2.变频器的主要功能是什么？3.变频器的工作原理是什么？4.变频器有哪些应用领域？5.解释变频器中的PWM技术和空间矢量调制技术。
答案21.变频器是一种能够实现交流电机的转速调节和控制的电力电子设备。
2.变频器的主要功能包括：调节交流电机的转速、提高电机的效率、改善电机的运行质量、降低电机的噪声和振动等。
3.变频器通过改变电源电压的频率和幅值来控制交流电机的转速。
它包括一个整流器将输入的交流电转换为直流电，然后经过一个逆变器将直流电转换为可调节的交流电供电给电机。
4.变频器广泛应用于空调系统、输送机械、机床设备和水泵等领域。
5.PWM技术（脉冲宽度调制技术）是一种通过改变脉冲的宽度来控制电机的速度的技术。
空间矢量调制技术是一种通过控制逆变器的开关状态来控制电机的转矩和速度的技术。
第3章交流伺服系统的控制方法习题31.交流伺服系统的主要控制方法有哪些？2.速度环控制的目标是什么？3.位置环控制的目标是什么？4.电流环控制的目标是什么？5.解释正弦角速度调制法和速度同步控制法。
交流伺服系统自调整技术研究
自调整技术的发展，需要不断加强学术研究和工业应用之间的合作，积极探索 新的关键技术和应用领域，以实现更加高效、精确的控制效果。
参考内容
引言
伺服系统是一种用于精确控制执行机构的位置、速度和加速度的控制系统。在 许多工业应用领域，如机械加工、机器人控制和电力系统等领域，伺服系统的 性能直接影响到整个系统的稳定性和精度。为了提高伺服系统的性能，通常需 要调整其控制参数
4、无线通信和远程控制：随着无线通信技术的发展，未来的交流伺服系统自 调整技术将更加注重无线通信和远程控制的研究，以实现更加灵活、高效的控 制系统架构。
结论
交流伺服系统自调整技术是实现高精度、高效率控制的重要手段。本次演示对 交流伺服系统自调整技术的现状、关键技术及未来发展进行了详细探讨。通过 分析可知，该技术在未来将拥有更加广泛的应用前景和发展空间。为了更好地 推动交流伺服系统
交流伺服系统自调整技术研究
01 引言
03 关键技术
目录
02
交流伺服系统自调整 技术概述
04 研究现状
05 未来展望
07 参考内容
目录
06 结论
引言
Hale Waihona Puke 随着工业技术的飞速发展，交流伺服系统在各种领域中的应用越来越广泛。为 了满足不断提高的生产效率和精度要求，交流伺服系统的自调整技术应运而生。 本次演示将详细介绍交流伺服系统自调整技术的现状、关键技术及未来发展展 望。
关键技术
1、神经网络：神经网络是一种模仿生物神经网络工作机制的算法，可以通过 学习自动调整参数。在交流伺服系统中，神经网络可用于非线性系统的建模和 控制，提高系统的动态性能和鲁棒性。然而，神经网络的学习和训练过程较为 复杂，对计算资源的要求较高。
交流伺服系统模糊内模PID控制器设计
Ｎｏ ｅ ｅ ， ０ ８ ｖ ｍｂ ｒ ２ ０
火 力 与 指 挥 控 制
Ｆｉｅ Ｃｏ ｔ ｏ ｎ ｍｒ ａ ｄ Ｃｏ ｔ ｏ ｒ ｎ ｒ ｌａ ｄ Ｃｏ ｎ ｎ ｎ ｒ Ｉ
第３ ３卷 第 １ 期 １ ２０ ０ ８年（ ０８ １ —１ ４０ １ ０—６ ０ ２ ０ ） １０４ —３
交 流伺 服 系统模 糊 内模 Ｐ Ｄ 控 制器 设计 Ｉ
赵 志诚 贾彦斌 张井 岗 ， ，
（．太原 科 技 大学 电子 信 息 工 程 学 院 ， １ 山西 摘 太原 ０ ０ ２ ，． 方 自动 控 制 技 术 研 究 所 ， ３０ ４ ２ 北 山西 太原 ０００） ３ ０ ６
要 ： 对 高 精 度 交 流 伺 服 系 统 ， 内模 控 制 和 模 糊 控 制 相 结 合 ， 出 了一 种 模 糊 内模 Ｐ Ｄ控 制 器 设 计 方 法 。 控 制 器 针 将 提 Ｉ 该
ｔ ｅ ｒ ｓ ｐ ｏ ｓ ｄ ｉ ｈｉ ｐ ｒｔ ｅ ｉ ｎ ａ ｃ ｔ ｏ ｌ ｒｆ ｒ ａ ｃ ａ ｓ ｏ ｇ ａ ｃ ａ ｙ ＡＣ ｅ ｖ ｙ ｔ ｆ ｓ ｈ ｏ ｙ ｉ ｒ ｐｏ ｅ ｎ ｔ ｓ ｐａ ｅ ｏ ｄ ｓｇ ｏｎ ｒ ｌｅ ｏ ｌｓ ｆｈｉ ｈ— ｃ ｕｒ ｃ ｓ ｒ ｏ ｓ ｓ ｅ ｎ ．Ｔｈ ｅ
仅 有 一 个 可 调 参 数 ， 能 根 据 系 统 的 偏 差 及 其 变 化 ， 用 模 糊 逻 辑 在 线 自动 整 定 ， 服 了 常 规 内模 控 制 器 参 数 整 定 要 在 系 统 且 利 克 标 称 性 能 和 鲁 棒 性 之 间 进 行 折 衷选 择 的 局 限性 ， 真 结 果 表 明 模 糊 内模 Ｐ Ｄ控 制器 既 改 善 了 系 统 的动 态 特 性 ， 增 强 了系 统 仿 Ｉ 又 的 鲁 棒 性 ， 该 控 制 器 应 用 于 某 位 置 伺 服 系 统 ， 验 结 果 表 明系 统 的 性 能 和 精 度 明 显 优 于 常 规 内模 控 制 。 将 实 关 键 词 ： 流伺 服 系统 ， 模 控 制 ， 糊 控 制 交 内 模

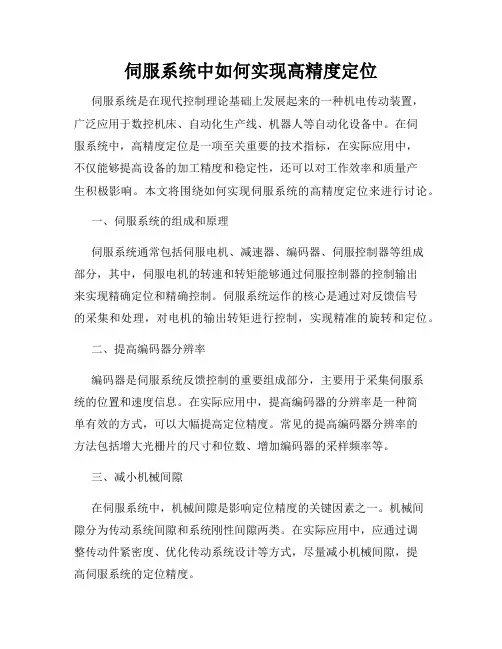

伺服系统中如何实现高精度定位
伺服系统中如何实现高精度定位伺服系统是在现代控制理论基础上发展起来的一种机电传动装置，广泛应用于数控机床、自动化生产线、机器人等自动化设备中。
在伺服系统中，高精度定位是一项至关重要的技术指标，在实际应用中，不仅能够提高设备的加工精度和稳定性，还可以对工作效率和质量产生积极影响。
本文将围绕如何实现伺服系统的高精度定位来进行讨论。
一、伺服系统的组成和原理伺服系统通常包括伺服电机、减速器、编码器、伺服控制器等组成部分，其中，伺服电机的转速和转矩能够通过伺服控制器的控制输出来实现精确定位和精确控制。
伺服系统运作的核心是通过对反馈信号的采集和处理，对电机的输出转矩进行控制，实现精准的旋转和定位。
二、提高编码器分辨率编码器是伺服系统反馈控制的重要组成部分，主要用于采集伺服系统的位置和速度信息。
在实际应用中，提高编码器的分辨率是一种简单有效的方式，可以大幅提高定位精度。
常见的提高编码器分辨率的方法包括增大光栅片的尺寸和位数、增加编码器的采样频率等。
三、减小机械间隙在伺服系统中，机械间隙是影响定位精度的关键因素之一。
机械间隙分为传动系统间隙和系统刚性间隙两类。
在实际应用中，应通过调整传动件紧密度、优化传动系统设计等方式，尽量减小机械间隙，提高伺服系统的定位精度。
四、提高伺服控制器的响应速度伺服控制器的响应速度直接影响伺服系统的跟踪精度。
在实际应用中，可以通过增加控制器的带宽，提高信号采样频率等方式，提高控制器的响应速度和稳定性。
五、改进PID控制算法伺服系统的控制算法是影响定位精度的关键因素之一。
传统的基于PID控制算法的控制方法存在响应速度慢、超调量大等问题。
在实际应用中，可以通过改进PID控制算法。
如采用自整定PID控制算法、先进的模糊控制算法等，可以实现更为准确和稳定的控制。
六、结语在伺服系统中，高精度定位是实现精准控制和定位的重要技术指标。
通过改进编码器精度、减小机械间隙、提高控制器响应速度、改进控制算法等措施，可以不断提高伺服系统的定位精度和稳定性，在实际应用中发挥更好的作用。

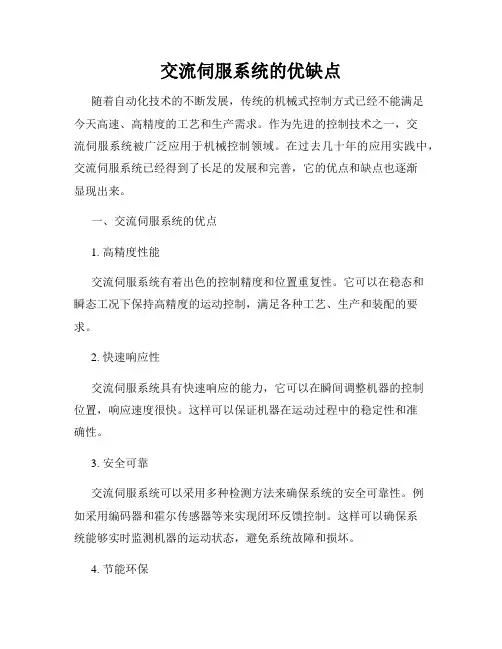

交流伺服系统的优缺点
交流伺服系统的优缺点随着自动化技术的不断发展，传统的机械式控制方式已经不能满足今天高速、高精度的工艺和生产需求。
作为先进的控制技术之一，交流伺服系统被广泛应用于机械控制领域。
在过去几十年的应用实践中，交流伺服系统已经得到了长足的发展和完善，它的优点和缺点也逐渐显现出来。
一、交流伺服系统的优点1. 高精度性能交流伺服系统有着出色的控制精度和位置重复性。
它可以在稳态和瞬态工况下保持高精度的运动控制，满足各种工艺、生产和装配的要求。
2. 快速响应性交流伺服系统具有快速响应的能力，它可以在瞬间调整机器的控制位置，响应速度很快。
这样可以保证机器在运动过程中的稳定性和准确性。
3. 安全可靠交流伺服系统可以采用多种检测方法来确保系统的安全可靠性。
例如采用编码器和霍尔传感器等来实现闭环反馈控制。
这样可以确保系统能够实时监测机器的运动状态，避免系统故障和损坏。
4. 节能环保交流伺服系统具有较高的效率，采用节能环保的驱动和控制方式，可以有效地降低能源消耗和废气排放，从而减少对环境的污染和影响。
二、交流伺服系统的缺点1. 成本较高交流伺服系统的成本比传统的控制系统要高得多，这是由于需要较高的技术和配套的软硬件设备。
同时，系统的修理和更新也需要投入大量的时间和费用。
2. 软件编程门槛较高交流伺服系统的编程和调试需要专业人员具备较高的技术能力和水平，而且软件系统常常需要定制化开发。
这对于一些小型企业或个人用户来说较为困难和复杂。
3. 对供电电源的要求较高交流伺服系统对供电电源的要求比较高，一些恶劣的工作环境会影响系统的正常运行，同时也增加了系统故障的风险。
4. 可靠性问题由于交流伺服系统采用了较多的电子元件，工作环境相对恶劣时，系统故障率有所上升，需要加强预防措施。
总结：交流伺服系统优点明显，是传统机械控制方式的先进替代品，可以极大提升生产效率和生产质量。
但同时也有缺点，一些高昂的成本、技术编程门槛和供电稳定等问题，需要系统的用户在应用前进行全面的了解和规划。
台达伺服进军“高、精、专”
李经理表示，在 Ｂ 系列伺服以后 ，中达 还将推 出台
达更高级 的伺服产 品 ，这款伺服初 步定为 Ｃ系列伺服 ，
将主要应用于多轴 运动控制领域 。台达将把技术指 标提 到更高水平 ，向着高速 高精度、低速 高扭 力等特性方面
发展 ，使伺服 驱动 高功 能化 。此外 ，对运 动控制 、多 轴控制 、闭环控制这些 方面的产品将会 增加 一些控 制功
动化产品领域的主打产 品之一， 台达伺服系统近年来发展 迅速 。 ０ ５ ， ２ ０ 年 为了进一步满足用户 的需要 ， 中达人不断
理 、位置三 合一模式设计 ，而其他 伺服 是这三 种模式分
开 。此 外 ，它还 有 定位 功能 ，这对 于 客户 而言 ，是 一
开拓 ， 向简 中求高 、 中求精 ， 继Ａ 简 在 系列交流伺服系统
Ｂ系列伺服
达在伺服领域 所取得的成绩还不错 ， 达到 了预期 目标 。 无 论是从市场 的接受度 ， 还是用户的使用效果等方面来看 ，
都获得 了广 泛 的认可 。 据悉 ， 中达在 机电 自动化领域发展迅速 ， 涉及面广 ，
但从产 品 自
身 的 技 术 指
标 来看 ，该 产 品稳 定性 强 ，市场 的 需求挺 高 。其最 大
是销售业绩都取得 了令人 瞩 目的成绩。 中达如何取得这些
的设 计 ，更 加方便 了客户架 构成本更低 的控 制方 案。
李 经 理
还指 出， Ｂ系 列 伺 服 是 ２０ ０ ５年下 半
成绩 ？在新的一年中， 他们又有哪些 新的计划 ？中达伺服
数控产品经理李文建先生 （ 以下简称 “ 李经理 ”， ） 一举解
整合资 源 细 分市场 把握 行业新 方 向
伺服系统的基本要求及特征
伺服系统的基本要求及特征伺服系统是指由伺服电机、传感器、控制器和执行机构等组成的闭环控制系统。
它能够根据输入信号精确控制执行机构的位置、速度和力矩等参数。
伺服系统广泛应用于机械加工、自动化生产线、航空航天等领域，具有以下基本要求和特征。
一、基本要求1. 高精度控制：伺服系统需要能够实现高精度的位置、速度和力矩控制，以满足不同应用场景的需求。
2. 快速响应：伺服系统具备快速的响应能力，能够在瞬时改变的工况下迅速调整执行机构的运动状态。
3. 稳定性：伺服系统需要具备良好的稳定性，能够在长时间运行的过程中保持稳定的控制性能。
4. 可靠性：伺服系统需要具备高可靠性，能够在恶劣环境下稳定工作，并具备自动故障检测和报警功能。
5. 灵活性：伺服系统应具备灵活的控制方式，能够适应不同的工作模式和工作要求。
6. 易维护性：伺服系统需要具备良好的可维护性，以便及时发现和排除故障，减少停机时间。
二、特征1. 闭环控制：伺服系统采用闭环控制方式，通过不断地测量执行机构的状态和与预设值进行比较，实现对输出信号的精确控制。
2. 反馈控制：伺服系统通过传感器实时采集执行机构的位置、速度和力矩等参数，并将其反馈给控制器，用于控制决策。
3. 高精度传感器：伺服系统中的传感器需要具备高精度的测量能力，以保证控制系统的准确性和稳定性。
4. 高性能控制器：伺服系统的控制器需要具备高性能的运算能力和快速的响应速度，以满足高精度控制的要求。
5. 电流反馈控制：伺服系统中的电机控制通常采用电流反馈控制方式，通过控制电机的电流来实现对执行机构的精确控制。
6. 可编程控制：伺服系统的控制器通常具备可编程功能，能够根据不同的应用需求进行参数设置和控制策略的调整。
7. 多轴同步控制：伺服系统能够实现多个执行机构的同步控制，以满足复杂运动控制的需求。
8. 通信接口：伺服系统通常具备各种通信接口，可以与上位机进行数据交互和远程监控。
9. 自动故障检测和报警：伺服系统能够自动检测执行机构和传感器的故障，并及时发出报警信号，以减少故障对生产过程的影响。
伺服系统
图9-7 单环位置伺服系统 APR—位置调节器 UPE—驱动装置 SM—直流伺服电动机 BQ—位置传感器
9.3.2单环位置伺服系统
忽略负载转矩，直流伺服系统控制对象 传递函数为
K s /( jCe ) Wobj ( s) 2 s(Ts s 1)(TmTl s Tm s 1)
机电时间常数
常用的调节器有比例－微分（PD）调节 器、比例－积分（ PI ）调节器以及比例 －积分－微分（ PID ）调节器，设计中 可根据实际伺服系统的特征进行选择。
PD调节器校正
在系统的前向通道上串联 PD 调节器校 正装置，可以使相位超前，以抵消惯性 环节和积分环节使相位滞后而产生的不 良后果。 PD调节器的传递函数为
R J Tm CT Ce
9.3.2单环位置伺服系统
图9-8 直流伺服系统控制对象结构图
采用PD调节器，其传递函数为
WAPR (s) WPD (s) K p (1 d s)
9.3.2单环位置伺服系统
伺服系统开环传递函数
K ( d s 1) W op ( s) s(Ts s 1)(TmTl s 2 Tm s 1)
直流伺服电动机的状态方程
d 1 1 Te TL dt J J R dId 1 1 Id E Ud0 dt L L L
机械传动机构的状态方程
d m dt j
9.2.1 直流伺服系统控制对 象的数学模型
驱动装置的近似等效传递函数
Ks Ts s 1
状态方程
9.2.1 直流伺服系统控制对 象的数学模型
图9-5直流伺服系统控制对象结构图
9.2.1 直流伺服系统控制对 象的数学模型
基于PAC的交流伺服系统设计
１ 系统 整体方案设计
在加 速 器 的束 流诊 断 中需 要 使用 ４ 块挡 板 构成 宽 度可 控 的狭 缝 来 实 现 对 束 流 的精 确 测量 。本 项
目采 用 ４ 台 交 流伺 服 电机 带 动４ 块 挡 板 ，构 成 高 精 度 的运 动 控 制 系 统 ， 实现 高 精 度 的 束 流 狭 缝 控 制 系统 。整个运 动控 制 系统框 图如 图 ｌ 所示。
Ａｕ ｔ ｏ ｍａ ｔ ｉ ｃ Ｇａ ｍｍａ Ｃ ｏ ｕ ｎ ｔ ｅ ｒ ｓ ［ Ｃ ］ ． Ｍｅ ａ ｓ ｕ ｒ ｉ ｎ ｇ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ
【 ６ Ｏ 】 第３ ６ 卷
第３ 期
２ ０ １ ４ — ０ ３ （ 下）
灵 活 的 高精 度 运 动 控 制 系统 ，可 以 适 用 于 工业 级 的应 用 环境 ； 在本 研 究 中在 加 速 器 的实 验 环 境下 测
Ｔｈ ｅ Ａｐ ｐｌ ｉ ｃ ａ ｔ ｉ ｏ ｎ ｏ ｆ ＡＣ Ｐｏｓ ｉ ｔ ｉ ｏ ｎ Ｓ ｅ ｒ ｖ ｏ ｃ ｏｎ ｔ ｒ ｏ ｌ ｉ ｎ
的 高精 度 交流 伺 服 控 制 组 件 ， 结 合工 业 级 的 可 编
程 自动化控制器 （ Ｐ Ａ Ｃ），构建 高精度 、全数字
化 的 闭环运 动控 制 系统 。
具有 位 置／ 转 速控 制 模 式 ，速度／ 力矩 控 制 模式 ，力
收稿 日期：２ ０ １ ４ － ０ １ －１ ０ 基金项 目：河南省科技攻关计划项 目：大型振 动筛早期 故障诊断 系统研究 （ １ ３ ２ １ ０ ２ ２ １ ０ １ ０ ２ ） 作者简介：杨磊 （ １ ９ ８ ２一），男 ，河南南阳人 ，讲 师，硕士 ，研 究方 向为 电机运动控制 。
交流伺服电机优缺点
交流伺服电机优缺点
优点
1. 高精度
交流伺服电机具有高精度的特点，能够实现精确的位置控制和速度控制，适用于对运动精度要求较高的场合。
2. 高响应性
交流伺服电机响应速度快，能够在瞬间达到设定的速度和位置，适用于需要快速动作和实时响应的应用。
3. 广泛应用
交流伺服电机在各种工业领域得到广泛应用，如机械手臂、自动化生产线、医疗设备等，具有较好的通用性和适用性。
4. 能耗低
相对于直流伺服电机，交流伺服电机的能耗通常较低，能够节约能源成本，符合节能减排的趋势。
缺点
1. 成本较高
交流伺服电机的制造成本相对较高，包括设备本身价格高昂，安装和维护成本也比较昂贵，增加了项目投资的成本。
2. 复杂性较高
交流伺服电机的控制系统相对比较复杂，需要配套的控制器和软件，对人员的技术要求较高，需要专业的维护人员进行操作和维护。
3. 可靠性有限
受控制系统和电源系统的影响，交流伺服电机的可靠性相对较低，容易受到外部环境和电磁干扰的影响，需要加强防护和维护。
4. 冷却和散热
由于交流伺服电机在长时间高负荷运行时会产生较多的热量，需要进行散热和
冷却处理，增加了设备的设计和维护成本。
综上所述，交流伺服电机具有高精度、高响应性和广泛应用等优点，但在成本、复杂性、可靠性和散热方面存在一定的缺点，使用时需要根据具体需求和实际情况做出权衡和选择。
行业高精度伺服控制系统方案
行业高精度伺服控制系统方案第1章项目背景与需求分析 (3)1.1 行业概述 (3)1.2 高精度伺服控制系统在行业的重要性 (3)1.3 项目需求分析 (4)第2章伺服控制系统技术概述 (4)2.1 伺服控制技术发展历程 (4)2.1.1 电气伺服控制技术的初期阶段 (4)2.1.2 数字化伺服控制技术 (5)2.1.3 现代伺服控制技术 (5)2.2 伺服控制系统的基本原理 (5)2.2.1 控制器 (5)2.2.2 驱动器 (5)2.2.3 执行机构 (5)2.2.4 反馈环节 (5)2.3 伺服控制系统的关键技术 (5)2.3.1 传感器技术 (6)2.3.2 驱动器技术 (6)2.3.3 控制算法 (6)2.3.4 伺服系统集成与优化 (6)第3章高精度伺服电机选型与设计 (6)3.1 伺服电机类型及特点 (6)3.2 高精度伺服电机的选型原则 (6)3.3 伺服电机的结构设计 (7)第4章伺服驱动器设计与实现 (7)4.1 伺服驱动器概述 (8)4.2 伺服驱动器硬件设计 (8)4.2.1 电路设计 (8)4.2.2 元件选型 (8)4.2.3 接口设计 (8)4.3 伺服驱动器软件设计 (8)4.3.1 控制算法 (8)4.3.2 软件架构 (8)4.3.3 程序编写与调试 (8)4.3.4 系统优化与测试 (9)第5章位置控制系统设计 (9)5.1 位置控制原理 (9)5.1.1 控制系统模型 (9)5.1.2 位置传感器 (9)5.2 位置控制器设计 (9)5.2.1 控制器结构 (9)5.2.2 PID参数整定 (9)5.3.1 控制算法选择 (10)5.3.2 算法实现 (10)5.3.3 系统调试与优化 (10)第6章速度控制系统设计 (10)6.1 速度控制原理 (10)6.1.1 速度闭环控制 (10)6.1.2 速度反馈 (11)6.2 速度控制器设计 (11)6.2.1 控制器选型 (11)6.2.2 控制器参数整定 (11)6.3 速度控制算法实现 (11)6.3.1 PID控制算法 (11)6.3.2 速度控制算法实现步骤 (11)6.3.3 算法优化 (11)第7章伺服系统功能优化 (12)7.1 伺服系统参数整定 (12)7.1.1 参数整定的必要性 (12)7.1.2 参数整定方法 (12)7.2 模糊控制策略在伺服系统中的应用 (12)7.2.1 模糊控制原理 (12)7.2.2 模糊控制器设计 (12)7.2.3 模糊控制在伺服系统中的应用实例 (12)7.3 神经网络控制策略在伺服系统中的应用 (12)7.3.1 神经网络控制原理 (12)7.3.2 神经网络控制器设计 (13)7.3.3 神经网络控制在伺服系统中的应用实例 (13)第8章伺服控制系统集成与调试 (13)8.1 伺服控制系统集成 (13)8.1.1 系统组成 (13)8.1.2 集成步骤 (13)8.1.3 注意事项 (13)8.2 伺服控制系统调试方法 (13)8.2.1 调试流程 (14)8.2.2 调试工具与仪器 (14)8.3 调试过程中的常见问题及解决方法 (14)8.3.1 电机运行不稳定 (14)8.3.2 电机发热严重 (14)8.3.3 位置控制精度差 (14)8.3.4 系统响应速度慢 (14)8.3.5 系统噪音大 (14)第9章伺服控制系统可靠性分析 (14)9.1 伺服系统可靠性概述 (14)9.2 伺服系统故障分析 (15)9.2.2 故障原因 (15)9.3 伺服系统可靠性提升策略 (15)9.3.1 设计优化 (15)9.3.2 制造与装配 (15)9.3.3 运行与维护 (15)第10章伺服控制系统应用案例分析 (16)10.1 工业伺服控制系统应用案例 (16)10.1.1 案例背景 (16)10.1.2 系统方案 (16)10.1.3 应用效果 (16)10.2 服务伺服控制系统应用案例 (16)10.2.1 案例背景 (16)10.2.2 系统方案 (16)10.2.3 应用效果 (16)10.3 特种伺服控制系统应用案例 (16)10.3.1 案例背景 (17)10.3.2 系统方案 (17)10.3.3 应用效果 (17)第1章项目背景与需求分析1.1 行业概述我国经济的持续发展和科技进步，行业在我国得到了广泛关注和迅速发展。
基于EtherCAT的高性能交流伺服控制系统设计分析
基于EtherCAT的高性能交流伺服控制系统设计分析发布时间：2021-06-23T05:50:28.176Z 来源：《当代教育家》2021年9期作者：翟红云莫毅[导读] 伺服控制系统在现代的机械运动系统中起到了很重要的执行功能，同时伺服控制系统的性能也决定了整体机械系统的性能强度。
广西工业职业技术学院摘要：伺服控制系统在现代的机械运动系统中起到了很重要的执行功能，同时伺服控制系统的性能也决定了整体机械系统的性能强度。
现阶段，新的高性能伺服系统，大多采用了永磁同步电机全数字伺服系统，电子轴转动能够代替传统的机械轴转动，并可以利用工业以太网，同时控制多台电动机运行。
EtherCAT技术突破了传统以太网的瓶颈，能够让伺服系统的性能得到巨大提升，对此，本文对基于EtherCAT的高性能交流伺服控制系统进行了研究，并提出了一定的设计方式，以期达到提高伺服控制系统性能的目的。
关键词：EtherCAT；高性能；伺服控制系统前言：随着科技的进步，现代电子技术与交流驱动技术以及计算机信息技术都得到了飞速的发展，以往交流伺服控制系统中，对电机的控制是十分复杂的，同时性能也比较差，但这种问题已经随着新技术的发展逐渐得到了解决交流，伺服控制系统也在向着高性能方向转变，基于以太网的运动控制器在多方面，的机械设备运行中得到了广泛地使用，并且也能够让系统性能得到极大的提升。
1 基于EtherCAT的高性能交流伺服控制系统概述1.1 伺服运动控制系统伺服运动控制系统能够通过传输指令来对系统的运行动作进行控制，并做出相应的机械运动，通常而言，并不需要太大的功率，但是在制动方面需要满足频繁地切换，同时也要保证定位的精确程度，伺服运动控制系统被广泛运用在控制机器人、导航系统、自动机床等产业中。
位置伺服控制系统指的是将位置信号作为被控制的变量，当变量是速度信号时，该系统则为速度伺服控制系统[1]，在这个系统当中，速度指令会经常发生变化，这也意味着系统对变化的指令，必须能够快速反应，尽量缩短响应时间，同时系统也要有较高的抗干扰能力，从而保障运行的流畅性位置，伺服系统对设备的精确定位有着较高的要求，为了达到对速度的高要求，速度伺服控制也是不可缺少的一部分。
如何提高伺服系统的定位精度
如何提高伺服系统的定位精度在机电控制系统等许多工业领域中，伺服系统是一个重要的系统，而伺服系统的定位精度是影响伺服系统性能的关键指标之一。
本文将介绍如何提高伺服系统的定位精度。
一、优化伺服系统参数伺服系统参数的优化对于提高伺服系统的定位精度起着至关重要的作用。
一般来说，伺服系统的参数包括比例增益、积分时间常数和微分时间常数等。
比例增益是指伺服系统输出与误差之比。
设置合理的比例增益可以有效地提高伺服系统的定位精度。
但是，过高的比例增益也会导致过度震荡，从而影响系统的性能。
在确定伺服系统参数时，应根据实际情况选择合适的参数。
为了达到最佳系统性能，可以通过实验或者仿真等方法来确定伺服系统的参数。
二、提高伺服系统控制精度提高伺服系统的控制精度也可以有效地提高伺服系统的定位精度。
伺服系统的控制精度包括位置测量、速度测量、负载惯性预测等。
在位置测量方面，使用高精度的编码器和传感器可以提高伺服系统的定位精度。
同时，应确保编码器和传感器的信号采集和处理系统的准确性。
在速度测量方面，采用良好的速度测量技术可以提高伺服系统的定位精度。
例如，可以使用德罗布滑动模式观测法等方法来提高速度测量的精度。
在负载惯性方面，通过精确地测量负载的惯性和预测负载惯性来提高伺服系统的定位精度。
三、使用高精度位置环在传统伺服系统中，位置环是控制系统的核心。
使用高精度位置环可以有效地提高伺服系统的定位精度。
高精度位置环具有较高的带宽和稳定性，可以减少系统的噪声干扰，从而提高系统的精度。
四、使用高精度伺服电机和减速器伺服电机和减速器也是影响伺服系统定位精度的关键因素之一。
使用高精度的伺服电机和减速器可以提高伺服系统的定位精度。
例如，使用高精度的同步电机和精密减速器等装置，可以提高伺服系统的定位精度。
五、结论伺服系统的定位精度是影响其性能的关键指标之一。
通过优化伺服系统参数，提高伺服系统的控制精度，使用高精度位置环和伺服电机等方法，可以有效地提高伺服系统的定位精度，从而满足实际工程需求。
交流伺服电机和直流伺服电机的优缺点及应用场景
交流伺服电机和直流伺服电机是现代工业中常见的两种电机类型，它们在自动化设备、机械加工、医疗设备等领域有着广泛的应用。
本文将从优缺点和应用场景两方面对这两种电机进行比较分析，帮助读者更好地了解它们的特点和适用范围。
一、交流伺服电机的优缺点及应用场景1. 优点交流伺服电机具有转矩稳定、响应速度快、运行平稳等优点。
其控制系统采用了先进的矢量控制技术，能够实现高精度的位置控制和速度控制，适用于对动态性能要求较高的场合。
交流伺服电机结构简单，维护成本低，使用寿命长，能够适应高负载、高速度、高精度的工作要求。
2. 缺点交流伺服电机的购物成本较高，控制系统复杂，需要专业的技术人员进行调试和维护。
对于一些需要频繁启停和低速运行的场合，交流伺服电机的功耗较大，效率相对较低。
3. 应用场景交流伺服电机广泛应用于数控机床、机器人、包装设备、纺织机械等需要高精度、高速度控制的设备中。
在工业自动化领域，交流伺服电机能够实现精准的定位和快速的响应，提高了生产效率和产品质量。
二、直流伺服电机的优缺点及应用场景1. 优点直流伺服电机具有启动扭矩大、速度调节范围广、功率密度高、调节精度高等优点。
它的控制系统简单，响应速度快，能够实现高速度和高精度的位置控制，适用于对动态性能要求较高的应用场景。
直流伺服电机的效率较高，能够节能降耗，提升设备的整体性能。
2. 缺点直流伺服电机的换向器易受损，需要定期更换，维护成本较高。
由于其换向器结构复杂，使用寿命相对较短，需要定期维护和检修。
3. 应用场景直流伺服电机广泛应用于飞行器、印刷机、纺织设备、医疗器械等需要高速度、高精度控制的领域。
在航空航天领域，直流伺服电机能够实现飞行器的精确定位和灵活操作，保证了飞行安全和飞行质量。
三、结论交流伺服电机和直流伺服电机各有其优势和劣势，应根据具体的应用场景和要求进行选择。
在需要高精度、高速度控制的场合，交流伺服电机具有较大的优势，能够满足精密加工和自动化生产的要求。
交流伺服系统(2010壮壮整理版)
1.什么叫伺服系统？它主要的研究内容是什么？伺服系统是指以被驱动机械物体的位置、方位、姿态为被控制量，使之能随指令值的任意变化进行追踪的控制系统。
伺服控制系统可以认为是随动控制系统，既可以是转速的随动控制，也可以是位置的随动控制。
在广义的角度上看，电动机的调速系统也可以认为是伺服控制的一种，只不过在调速系统中，强调的被调量是电动机的转速，更加有效地实现功率变换。
2.伺服系统的作用是什么？忠实跟踪给定信号，即按控制器发出的控制命令而动作，并产生足够的力或力矩，使被驱动的机械获得期望的运动速度和位姿。
（1）其作用是使输出的机械位移（或转角）准确地跟踪输入的位移（或转角）。
3.伺服系统的有哪几部分组成？传感器：感知系统内部和外部的状态，向信息处理器提供内部和外部的有关信息。
信息处理器：完成信息的转换、加工处理、传输，进行整个产品的控制和管理。
驱动装置：对功率实行处理，进行放大、变换和调控，以便获得适当功率推动机构运动。
机构-结构：接受执行器输出的力、力矩或功率产生机构运动，完成最终目标。
结构部分把各组成部分联成一体，起支持与定位作用。
能源：主要作用是给机械运动提供足够的动力，同时也向传感器、信息处理器提供所需的能量。
伺服电机（M）驱动信号控制转换电路电力电子驱动放大模块电流调解单元，速度调解单元检测装置4.对伺服系统的基本要求是什么？(1)稳定性好：稳定是指系统在给定输入或外界干扰作用下，能在短暂的调节过程后到达新的或者回复到原有平衡状态。
(2)精度高：伺服系统的精度是指输出量能跟随输入量的精确程度。
作为精密加工的数控机床，要求的定位精度或轮廓加工精度通常都比较高，允许的偏差一般都在 0.01～0.00lmm之间。
(3)快速响应性好：快速响应性是伺服系统动态品质的标志之一，即要求跟踪指令信号的响应要快，一方面要求过渡过程时间短，一般在200ms以内，甚至小于几十毫秒；另一方面，为满足超调要求，要求过渡过程的前沿陡，即上升率要大。
基于PLC控制的高精度交流伺服定剪系统
Ｋｅ ｒｓ ｅｅｍ ｉ ｉｇ ｌｎ ｔ ｕ ｔ ｇ；ＡＣ ｓ ｒ ｏ；ｐ ｏ ｒ ｍｍ ａ ｌ ｇ ｃｃ ｎ ｒ ｌ ｒ ＰＬ ；ｐ ｓｔ － ｙｗｏ ｄ ：ｄ ｔ ｒ ｎ ｎ ｅ ｇ ｈ ｃ ｔｉ ｎ ｅ ｖ ｒ ｇａ ｂ ｅｌ ｉ ｏ ｔｏ ｌ （ Ｃ） ｏ ｉｉ ｏ ｅ ｏ
ｎ ｎ ｒ ｃｓｏ ｉ ｇ ｐ ｅ ｉｉｎ
１ ７—７０ ２Ｏ ）２０ １—３ ６ １２３ （Ｏ８ Ｏ—１８０
基 于 Ｐ Ｃ控 制 的高精 度 交 流伺 服定 剪 系 统 Ｌ
顾 晓春 ， 王侃 夫
（ 上海 电机 学院 机械学 院，上海 ２ ０ ４ ） ０ ２ ５
摘 要 ： 出的 交流伺服 驱 动用 于定 剪 系统 具 有控 制 精 度 高、 应速 度 快 、 行 平稳 等 特 点 ， 过 提 响 运 通
维普资讯
第 １卷 第 ２ １ 期 ２０ ０８年 ６ 月
上 海 电 机 学 院 学 报
Ｊ ＯＵＲＮＡＬ Ｓ ＯＦ ＨＡＮＧＨＡＩＤＩ ＡＮＪ ＩＵＮＩ ＶＥＲＳ ＴＹ Ｉ
ＶＯ． １１１Ｎｎ ２
Ｊｆ ２０ ｕＬ ０ ８
文章编 号
达到规定长度时对其进行裁切 ， 即所谓的定剪控制 。 定剪后的带材长度有一定的精度要求， 同时， 要求定
剪 控制 快速 、 稳定 。 目前 ， 剪 系统 的基本组 成 由控 定
速计数模块组成 ，Ｌ Ｐ Ｃ将设定 的长度值转换成对应
收稿 日期 ：０ ７０ —４ ２ ０—３１
作者简介 ： 晓春 （９ ２ ， ， 顾 １８ 一）女 助教 ， 专业方 向为 自动控制工程 ， － ｉ ｇ ｘ＠ｓｊ．ｄ ． ｎ Ｅ ｍａｌ ｕ ｃ ｄｕ ｅ ｕ ｃ ：
Ｃｕ ｔｎ ｓ ｅｍ ｓ ｄ ｏ Ｃ ｔｉｇ Ｓｙ ｔ Ｂａ ｅ ｎ ＰＬ
