救护车警笛发生器
救护车警报控制器按键说明
救护车警报控制器按键说明该系列控制器主要功能特点如下1、四档风机调速功能；工作时可以对负压状态进行更加灵活的选择和控制；2、消毒灯故障故障告知功能：当消毒灯工作时，消毒指示灯点亮，当消毒灯有任何异常时，消毒指示灯不亮，以方便辨别消毒灯是否正常工作；3、驾驶室控制功能：该控制器可以通过驾驶室启动开关对控制器进行系统控制；4、负压系统保护功能：当过滤器及消毒装置没有安装到位时，整个系统会停止工作；5、高限报警及低限报警功能：当高于或低于控制器设置的量程时。
系统会自动发出声光报警信号，提醒救护车的负压状态不正常，方便及时检修；6、负压状态监控：对当前负压状态以数字信号进行实时监控；掌握车内状态；7、负压量程独立设置：可以对负压量程完全可控，自由设置量程；8、即插即用安装十分简单：控制器在简单固定后，即可对市面上现有的负压装置进行控制并完美匹配；9、自带负压变送器：该产品自带有负压高低接口，无需另配负压传感器；10、接口多样化：本控制器自带4-20mA输出，可选配0-10V调速输出，PWM控制输出，可以对目前市面上所有的智能EC交流调速风机或EC直流调速风机进行独立控制，实现恒压恒速功能；11、通讯RS485输出：该控制器可以选配具有RS485功能输出接口，可以通过软件对该控制器进行通讯；12、性能稳定：采用工业级单片机控制，采用全数字显示与调节，适应性强；13、性价比高：本控制器不仅比传统电路控制器的体积和重量大为减少，更重要的是，大大提高了产品的可靠性和稳定性。
控制器的性能参数控制功能1）控制模式：高速，中速，低速，超低速2）功能选择：档位切换3）对负压量程自主设置4）驾驶室控制5）系统保护控制6）消毒灯控制控制器的显示面板和功能键救护车负压风机消毒控制器PV显示窗；SV显示窗；高低限报警；消毒指示灯；增减键；确认键；高、中、低速开关；电源开关。
描写救护车声音的句子
描写救护车声音的句子
描写救护车声音的句子：
1. 救护车的声音刺耳而急促，就像是一只疯狂的怪兽在咆哮。
2. 救护车的声音高亢而尖锐，犹如一把锋利的刀子划破寂静的夜空。
3. 当救护车的警报器响起时，它的声音震耳欲聋，仿佛要将所有的噪音都掩盖。
4. 救护车的声音狂野而沉闷，宛如一头被激怒的野兽在追逐着生命的脚步。
5. 救护车的声音急促而连续，它如同一阵疾风，带着希望和救援的力量。
6. 救护车的声音刺激而嘹亮，它让人们立刻意识到有紧急情况发生。
7. 救护车的声音紧急而嘈杂，它犹如一道闪电划过天空，将人们的注意力紧紧吸引。
8. 救护车的声音尖利而迫切，仿佛在呼唤生命的守护者。
9. 救护车的声音持续而有力，它让人们感受到医疗队伍的坚定和决心。
10. 救护车的声音急促而沉厚，它像是一首激昂的旋律，奏响着救援的序曲。
项目二救护车消防车声响报警电路
项目二救护车/消防车声响报警电路【学习目标】1.熟悉555定时器中5脚电压控制端的功能和作用2.了解555定时器用电压控制端调到多谐振荡器的频率实现救护车和消防车的报警声响。
【项目情景】声响报警电路在实际生活中的应用越来越广泛，救护车上，消防车上，都有用到，人们通过声音来判别各种信号，比如下图中所示的情况，那么，怎样来设计这么一个声响报警电路呢？图2-1【项目准备】一．元器件配置表2-1 元器件配置序号名称数量序号名称数量1 555定时器 4 8 电阻器 2.7K 12 0.5W扬声器 2 9 电阻器150K 23 直流稳压电源 1 10 9012PNP二极管 14 双踪示波器 1 11 电容器 10ｕＦ 25 电阻器 100K 1 12 电容器 100ｕＦ 26 电阻器 10K 4 13 电容器 0.01ｕＦ 47 电阻器47K 3 14 ICT 8脚插座 4表2-1二、元器件简介1.555定时器555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
它内部包括两个电压比较器，三个等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。
它提供两个基准电压VCC /3 和 2VCC /3 。
555 定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制 RS 触发器和放电管的状态。
在电源与地之间加上电压，当5脚悬空时，则电压比较器 C1 的同相输入端的电压为2VCC /3，C2的反相输入端的电压为VCC/3。
若触发输入端TR 的电压小于VCC/3，则比较器C2的输出为0，可使RS触发器置1使输出端 OUT=1。
如果阈值输入端TH的电压大于2VCC/3，同时TR端的电压大于VCC/3，则C1的输出为0，C2的输出为1，可将RS触发器置0，使输出为0电平。
模拟-消防-警车-救护车声音报警装置--课程设计
课程设计说明书（2012 /2013学年第2学期）课程名称：电子技术课程设计题目：模拟，消防，警车，救护车声音报警装置专业班级：学生姓名：学号：指导教师：设计周数：2设计成绩：2013年7月5日目录第一章电路设计方案及选定 (3)1.1 设计任务及要求 (3)1.2 设计方案的选定 (6)第二章555定时器，cd4017，cd4066芯片 (8)2.1计时器的特点及原理 (8)2.1.1计时器的原理 (8)2.2.1计时器的特点 (9)2.2由555定时器组成的多谐振荡器 (10)2.3 cd4017,cd4066芯片 (12)第三章电路的设计与调试 (14)3.1电路的设计 (14)3.2电路的制作 (15)3.3电路的修正 (16)3.4原理图，pcb图 (17)心得与体会 (19)主要参考文献 (20)第一章电路设计方案及选定1.1 设计任务及要求本课程要求设计一个报警器。
设计要求用555时基电路施密特的多谐振荡器，使电路通过一个小型扬声器可以发出三种不同频率的“滴、嘟、滴、嘟……”的声响，与救护车的笛音，警车，消防车相似而发出报警信号。
实训目的：1、掌握555，cd4066，cd4017构成电路的实际应用。
通过双音报警器熟悉用555构成多谐振荡电路。
2、熟悉555时基电路控制端的功能和作用。
3、了解用电压调制频率的方法。
4、了解电路板其制作流程，熟悉焊接工艺1.2 设计方案的比较和选定1.2.1 设计方案的比较该方案可以有多种设计思路与可行性方案。
例如与非门组成的双音报警器、电路光控报警电路、由两个555集成块组成的双音报警器等。
第一种方案:图示A 是用TTL 与非门组成的报警线路。
它是由三个振荡器组成的，各有不同的振荡频率。
图中的晶体三极管和1f 、4f 和4R 、2C 组成的约1000Hz 的频率振荡；3f 、4f 和3C 、5R 组成频率约200Hz 的振荡。
三种不同的频率进过调制后，输出端加一级驱动，即可由扬声器发出双音。
救护车警笛电路的仿真_数字电子电路分析与应用_[共2页]
![救护车警笛电路的仿真_数字电子电路分析与应用_[共2页]](https://img.taocdn.com/s3/m/c41561a2f46527d3250ce0d4.png)

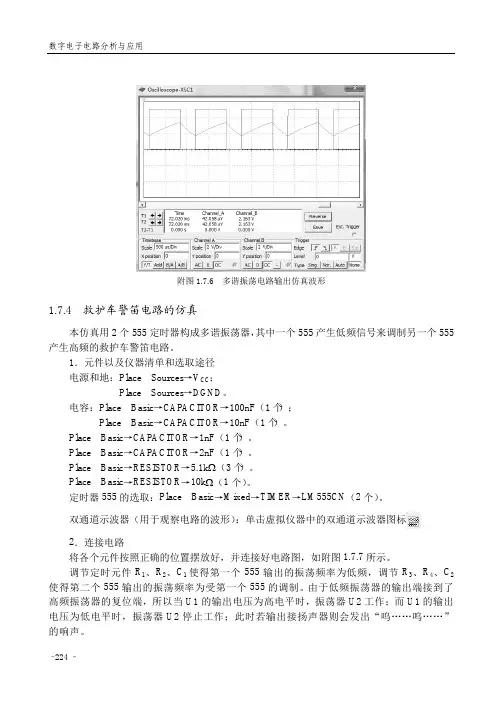

数字电子电路分析与应用
– 224 –
附图1.7.6 多谐振荡电路输出仿真波形
1.7.4 救护车警笛电路的仿真
本仿真用2个555定时器构成多谐振荡器，其中一个555产生低频信号来调制另一个555产生高频的救护车警笛电路。
1．元件以及仪器清单和选取途径
电源和地：Place Sources→V CC；
Place Sources→DGND。
电容：Place Basic→CAPACITOR→100nF（1个）；
Place Basic→CAPACITOR→10nF（1个）。
Place Basic→CAPACITOR→1nF（1个）。
Place Basic→CAPACITOR→2nF（1个）。
Place Basic→RESISTOR→5.1kΩ（3个）。
Place Basic→RESISTOR→10kΩ（1个）。
定时器555的选取：Place Basic→Mixed→TIMER→LM555CN（2个）。
双通道示波器（用于观察电路的波形）：单击虚拟仪器中的双通道示波器图标
2．连接电路
将各个元件按照正确的位置摆放好，并连接好电路图，如附图1.7.7所示。
调节定时元件R1、R2、C1使得第一个555输出的振荡频率为低频，调节R3、R4、C2使得第二个555输出的振荡频率为受第一个555的调制。
由于低频振荡器的输出端接到了高频振荡器的复位端，所以当U1的输出电压为高电平时，振荡器U2工作；而U1的输出电压为低电平时，振荡器U2停止工作；此时若输出接扬声器则会发出“呜……呜……”的响声。
救护车警报器的使用说明书
救护车警报器的使用说明书
救护车警灯警报器使用证需要材料：
1、《医疗机构救护车申请使用警报器和标志灯具审核表》(一式三份，此表需到急救中心领取填写)；
2、《特种车辆警报器和标志灯具使用申请表》（一式二份，此表需到岑村广州市车辆管理所领取填写）；
3、《中华人民共和国医疗机构执业许可证》正本、付本（有机构类别和床位数核定栏目）复印件各一份
4、《医疗机构诊疗科目核定表》正本复印件一份（如无可不提供）；
5、《组织机构代码证》正本复印件一份；
6、申请警报器和标志灯具的救护车辆行驶证复印件一份；
7、如属原救护车报废更新的，需提供原救护车警灯证复印件，并在申请理由中予以说明；
8、未上牌车辆还需车辆使用性质证明，区、县级市医疗机构还需区、县级市卫生行政部门出具车辆使用性质证明；
9、《医疗机构救护车申请使用警报器和标志灯具审核表》、《特种车辆警报器和标志灯具使用申请表》救护车照片要求；
（1）申请办证救护车车辆必须配备除颤监护仪、呼吸机、心电图机、吸引器、氧气瓶、急救箱等设备，并在提交表格相片中体现；
（2）救护车照片需到车管所指定的各车管分所和检测站拍摄，并按要求规格冲洗粘贴。
多普勒雷达工作原理公式
多普勒雷达工作原理公式多普勒雷达，这玩意儿听起来是不是有点高大上？其实啊，它的工作原理公式虽然有点复杂，但咱慢慢捋，还是能搞明白的。
先来说说多普勒效应。
想象一下，你站在路边，一辆救护车拉着警笛呼啸而过。
当车向你驶来时，警笛声尖锐刺耳；车远离你时，警笛声又变得低沉。
这就是多普勒效应。
声音的频率因为声源和观察者的相对运动而发生了改变。
多普勒雷达的工作原理跟这个有点像。
它通过发射电磁波，然后接收从目标反射回来的电磁波。
如果目标在移动，反射回来的电磁波频率就会发生变化。
咱们来具体看看多普勒雷达的工作原理公式：$f_{d} =\frac{2v}{\lambda} \times f_{0}$ 。
这里的$f_{d}$ 表示多普勒频移，就是反射波频率和发射波频率的差值；$v$ 是目标相对于雷达的速度；$\lambda$ 是发射电磁波的波长；$f_{0}$ 是发射波的频率。
为了让大家更好地理解，我给大家讲一件我自己的亲身经历。
有一次，我开车在路上，突然遇到了一场暴雨。
雨大得视线都模糊了，这时候我就特别希望能知道前方的路况。
正好路边有个气象站，里面就有多普勒雷达在工作。
它不断地发射电磁波，监测着周围大气中的雨滴和气流的运动。
通过分析反射回来的电磁波频率变化，就能判断出风雨的速度和方向，提前给我们发出预警。
想象一下，如果没有多普勒雷达，在那种恶劣的天气里，我们开车就像在黑暗中摸索，完全不知道前方会有什么危险。
但有了它，我们就能提前做好准备，减速慢行或者选择其他更安全的路线。
再回到这个公式，通过测量多普勒频移$f_{d}$ ，以及已知的发射波频率$f_{0}$ 和波长$\lambda$ ，我们就能算出目标的速度$v$ 。
这在气象预报、航空航天、交通管理等领域都有着极其重要的应用。
在气象领域，多普勒雷达可以帮助预测龙卷风、暴雨等极端天气的移动方向和速度，让人们提前做好防范措施，减少灾害损失。
在航空领域，它能让飞行员清楚地了解周围飞机的速度和位置，避免碰撞事故的发生。
声光地震报警器
声光地震报警器这个报警器使用KD9561型音乐集成电路，电路简洁、灵敏度高，可根据需要模拟机枪声、警笛声、救护车声和消防车声报警，警声急促逼真，且声光同时报警。
工作原理右图是本报警器的电路原理图。
当探测开关S因地震发生而接通时，4.5V电源经R1触发单向可控硅VS导通，VS导通后，照明灯点亮，报警器发声。
因此，该报警器具有声光同时报警的功能。
音乐IC选声端的不同接法，可产生四种不同的声响，声响信号经晶体管VT放大后，推动扬声器发声，同时，照明灯点亮后，可提高室内环境亮度，方便人们在夜晚发生地震时，应急躲避。
元器件选择与制作KD9561集成块采用软包装封装，是用环氧树脂将集成音乐芯片封装在一小块印刷电路板上，其中SELl和SEL2是两个选声端。
当SELl接VDD，SEL2悬空时，音乐IC发出警笛声；当SELl接Vss、SEL2也接Vss时，为救护车声；当SELl悬空，而SEL2分别接VDD或Vss时，将分别发出机枪声或消防车声。
单向可控硅选用1A／200V塑封型。
AN为常闭型按钮开关。
照明灯可用3.8V／0.28A手电灯泡，也可用两只2.2V／0.25A串联使用。
其它元件无特殊要求。
探测开关的制作方法如上图所示。
具体尺寸已在图中标，出，当然也可根据个人手头材料自定。
升降重锤，调整重锤与金属环间的接触间距，既可调整探测灵敏度，间距越小，灵敏度越高。
一般此间距调整在1，5—2.5mm为宜。
由于该报警器使用元件较少，因此，外围元件均可依附在音乐IC线路板周围直接焊接，而不需另外制作印刷电路板。
焊接中应注意，由于音乐IC是CMOS器件，因此，电烙铁外壳一定要良好接地或拔掉电源插头焊接，以防损坏音乐IC内部电路。
本电路焊接完毕后，检查无误，不需调试即可投入正常使用。
AN是地震报警解除按钮。
高三物理上册《多普勒效应》优秀教学案例
3.鼓励学生提问，激发他们的好奇心和求知欲，培养独立思考的能力。
4.教师适时给予指导和反馈，帮助学生解决问题，提高他们的物理素养。
（三）小组合作
1.将学生分成小组，进行合作学习，培养学生团队合作精神和沟通能力。
2.小组内共同探究问题，分享学习心得，实现优势互补，提高学习效率。
5.反思与评价相结合，促进学生全面发展
本案例强调学习过程中的反思与评价，教师及时给予指导和反馈，帮助学生总结优点和不足。同时，鼓励学生进行自我反思，培养他们的自我认知能力。通过反思与评价，促进学生全面发展，提高教学质量。
在教学过程中，教师将采用问题驱动的教学方法，激发学生的思考与探究欲望。从日常生活中的实例出发，如救护车的警笛声、列车的呼啸声等，让学生感知多普勒效应的存在。在此基础上，通过讲解多普勒效应的原理，使学生能够运用物理知识解释生活中的现象。
此外，本案例还将结合现代科技发展，介绍多普勒效应在航天、天文观测等领域的重要应用，以此激发学生的民族自豪感，培养他们的创新意识和实践能力。在教学过程中，注重引导学生运用所学知识解决实际问题，提高他们的理论联系实际的能力，为我国培养更多优秀的物理人才奠定基础。
3.通过实例分析，如列车的呼啸声、雷达测速等，让学生理解多普勒效应在实际应用中的作用。
4.引导学生掌握多普勒效应的计算方法，并能运用该方法解释生活中的现象。
（三）学生小组讨论
1.教师将学生分成小组，提出讨论问题：“多普勒效应在科技领域有哪些应用？这些应用对我们的生活产生了哪些影响？”
2.学生在小组内进行讨论，分享自己的见解，整理出多普勒效应的应用领域及其对生活的影响。
本案例以生活中的实例——救护车警笛声的变化作为导入，让学生在熟悉的情境中感知多普勒效应。这种导入方式既激发了学生的学习兴趣，又使他们对多普勒效应有了直观的认识，有助于提高学生的课堂参与度。
高中物理波动现象中的多普勒效应
高中物理波动现象中的多普勒效应在我们的日常生活中，常常会遇到各种各样的声音和波动现象。
比如，当一辆救护车疾驰而过时，我们会听到其警笛声的音调发生变化；当我们站在铁路旁，听到火车驶近和远离时的声音也有所不同。
这些现象背后的原理就是多普勒效应。
在高中物理的学习中，多普勒效应是一个重要且有趣的知识点。
多普勒效应是指当波源和观察者之间存在相对运动时，观察者接收到的波的频率会发生变化的现象。
为了更好地理解这一概念，我们先来了解一下波的频率。
波的频率是指单位时间内波完成周期性变化的次数。
对于声波来说，频率决定了声音的音调，频率越高，音调越高；频率越低，音调越低。
想象一下，有一个静止的声源正在持续发出稳定频率的声波。
此时，在声源周围静止的观察者所接收到的声波频率与声源发出的频率是相同的。
但如果声源开始移动，情况就会发生变化。
当声源朝着观察者移动时，在相同的时间内，观察者接收到的波峰和波谷的数量会增加，这就导致观察者接收到的频率升高，听到的声音音调变高。
相反，当声源远离观察者移动时，观察者在相同时间内接收到的波峰和波谷数量减少，频率降低，听到的声音音调变低。
多普勒效应不仅仅适用于声波，对于其他类型的波，如电磁波，同样适用。
例如，天文学家通过观测恒星发出的光的频率变化，可以判断恒星是在靠近还是远离我们，从而了解宇宙的膨胀情况。
在实际生活中，多普勒效应有许多应用。
比如交通领域，警察常用的测速雷达就是基于多普勒效应工作的。
雷达向行驶中的车辆发射电磁波，通过接收反射回来的电磁波频率的变化，来计算车辆的速度。
在医学领域，多普勒超声技术被广泛应用于检测血流速度。
通过向血管内发射超声波，并分析反射回来的超声波频率的变化，可以确定血液的流动速度和方向，帮助医生诊断心血管疾病。
在天文学中，如前面提到的，通过观测星系发出的光的多普勒效应，科学家能够研究星系的运动和宇宙的演化。
从数学角度来看，多普勒效应的频率变化可以通过一个公式来计算。
多普勒效应在生活中的应用作文
多普勒效应在生活中的应用作文朋友们！今天咱们来聊聊一个听起来有点高大上，但其实在生活中无处不在的东西——多普勒效应！
你有没有注意过，当一辆警车或者救护车拉着警笛从你身边呼啸而过的时候，那声音的音调好像会发生变化？车靠近你的时候，声音又尖又高；车远离你的的时候，声音就变得低沉了。
这就是多普勒效应在“搞鬼”！
多普勒效应可不只是让警笛声变得有趣。
想象一下你在球场看比赛，那些测速的仪器能准确地告诉你运动员把球踢得多快，这也是多普勒效应的功劳。
它就像是一个看不见的小助手，默默地帮我们测量速度。
还有啊，在天文学里，多普勒效应更是大显身手！科学家们通过观察恒星或者星系发出的光的频率变化，就能知道它们是在靠近我们还是在远离我们，甚至还能算出移动的速度有多快。
这可太神奇了，就好像光是在给我们传递宇宙的秘密信件一样。
就连我们日常用的雷达，也离不开多普勒效应。
它能帮助雷达“看”到飞机、船只的速度，让我们的交通和出行更加安全。
所以说，多普勒效应可不是只存在于书本里的枯燥知识，它就在我们的身边，让我们的生活变得更加便利和有趣。
下次当你再听到声音的变化或者看到一些神奇的测速仪器时，别忘了在心里默默感谢一下多普勒效应这个神奇的“小魔法”！怎么样，是不是觉得这个世界因为多普勒效应变得更奇妙啦？。
电子应用技术项目教程 项目7救护车警笛电路的制作
T
T
0
t
T R1 2R2
1 T2
返回
思考：
试用两片555定时器设计一个间歇单音发生电路，要求发出单 音频率约为1KHZ，发音时间约为0.5S，间歇时间约为0.5S。
小知识
矩形脉冲的产生电路
uI1 uO1 uI 2 uO2 _____________________ |
项目 7
救护车警笛电路制作
目录
学习目标 实践活动 项目学习 本项目知识点
练习
目录
学习目标 工作任务 知识链接 任务训练 知识小结
学习目标
能力目标 1.会筛选常用电子元器件。 2.能完成叮咚门铃的安装与调试。
知识目标 了解脉冲的产生与变换的基本概念；掌握555定时
器的结构框图和工作原理；熟悉555定时器的应用电路 及其工作原理；掌握555定时器应用电路的设计方法； 掌握叮咚门铃的电路组成与工作原理。
应将其接高电平。
（2）5脚为电压控制端，当其悬空时，比较器C1和C2的比 较电压分别为2/3VCC 和1/3VCC 。
555引脚图 返回
（3）2脚为低触发输入端，6脚为高触发输入端，两端的电位高低控制比
较器C1和C2的输出，从而控制RS触发器，决定输出状态。
功能表
高触发 输入
vI1
低触发 输入
vI2
复输 位出
RD vo
×
×
00
＜2/3VCC ＜1/3VCC 1
1
＞2/3VCC ＞1/3VCC 1
0
＜2/3VCC ＞1/3VCC 1 不变
555引脚图
返回
[知识链接] 7.2 555定时器的应用电路
7.2.1构成多谐振荡器——能产生矩形脉冲波的自激振荡器
救护车警笛使用说明
救护车警笛使用说明
一、概述
救护车警笛是一种发出持续高音和低音声音的装置，用于外出时，迅速警告其他车辆
和行人，使用救护车警笛可以在公路上更快的行驶，从而更快抵达病人和现场救助的地方。
二、使用和操作
1、使用
救护车警笛一般有电警笛和超声波警笛，常见的有手提式和挂载式。
手提式可以轻松
携带，使用时可以按住启动键发出高音和低音声音；挂载式的安装在驾驶席的仪表板上，
使用时，控制头可以旋转到开关上发出声音。
把警笛挂在车上或者放在其他位置也可以发
出声音，但要注意警笛的位置，以免影响行车。
2、操作
（1）手持式：手持警笛时，按下启动按钮可以发出高音和低音声音，按住按钮，声
音就会发出，松开按钮，声音就会停止发出。
（2）挂载式：挂载式的警笛安装在仪表板上，控制头可以旋转到开关上发出声音，。
救护车警笛发生器讲解
救护车警笛发生器设计任务与要求1、设计任务：设计一个可以产生类似于家用防盗报警器声音的信号发器。
2、设计要求：(1)、高低两种音频交替出现(2)、高低音频持续时间都在两秒以内、总体框图:灯泡X1灯泡X1设计思路：用555设计一个多谐振荡器提供时钟信号，输入计数器使得计数器进行计数，在计数器的输出端接两个数据选择器选择不同等输出状态，使得灯泡显示不同的亮灭情况从而达到设计目的。
二、器件选择：1、555芯片的介绍：555定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555，用CMOS工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556 。
555定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS或者模拟电路电平兼容。
实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555定时器的内部电路框图和外引脚排列图分别如图4所示。
它内部包括两个电压比较器，三个等值串联电阻，一个RS触发器，一个放电管T及功率输出级。
它提供两个基准电压VCC /3和2VCC /3 555定时器的功能主要由两个比较器决定。
两个比较器的输出电压控制RS触发器和放电管的状态。
在电源与地之间加上电压，当5脚悬空时，则电压比较器A1的反相输入端的电压为2VCC /3，A2的同相输入端的电压为VCC /3。
若触发输入端TR的电压小于VCC /3，则比较器A2 的输出为1，可使RS触发器置1，使输出端0UT=1。
如果阈值输入端TH的电压大于2VCC/3，同时TR端的电压大于VCC /3，贝U A1的输出为1，A2的输出为0，可将RS触发器置0，使输出为0电平。
555定时器的集成电路外形、引脚、内部结构如图VCC D IH CO)555Giro TR OUT R(a)外引线排列(b)内部结构图CO：控制电压端TH :高触发端V CC :电源端OUT :输出端R :R :复位端D:放电端V cc:电源端GND :接地端TR :低触发5定时器应用举例施密特触发器：1.电路组成：只要将555定时器的2号脚和6号脚接在一起，就可以构成施密特触发图（1 —1）555定时器构成的施密特触发器（1）V I =0V时，V oi输出高电平。
NE555制作急救车警报声音发生器
NE555制作急救车警报声音发生器
本电路可以模拟急救车发出的警笛音色。
电路由两只555组成，它们都工作在多谐振荡状态。
IC1的工作频率比较低，其频率为：f1=1.44／(R1+2RPI)C1该频率由IC1的3脚输出振荡方波，通过R2用来控制IC2的振荡频率。
IC2的频率为：f2=1.44／(R3+2R4)C3因为555的5脚控制端如果外接一个参考电压，则可以改变触发电平值，当IC1的3脚输出方波为低电平时，通过R2，加到IC2的5脚，IC2的振荡频率就变低，当IC1的3脚输出为高电平时，IC2的振荡频率变高，其变化的信号通过C4，使扬声器发出高、低音交错的呜叫，近似急救车的警笛声。
改变R3、R4、C3的值，警笛声的频率也会发声相应的变化。
图一、NE555制作急救车警报声音发生器原理图
图二、NE555原理图及引脚图
