最新机械设计基础期末试卷及答案
《机械设计基础》期末复习试卷（有答案）
《机械设计基础》期末复习试卷（有答案）《机械设计基础》期末复习题⼀、选择题1、原动件的⾃由度为（ B ）。
A．0 B．1 C．2 D．32、在机构中，原动件的数⽬（ B ）机构的⾃由度时，该机构具有确定的运动。
A．⼤于B．等于C．⼩于D．⼤于或等于3、对于铰链四杆机构，当满⾜最短杆和最长杆之和⼩于或等于其他两杆长度之和的条件时，若取（ C ）为机架，将得到曲柄摇杆机构。
A．最短杆B．与最短杆相对的构件C．最长杆D．与最短杆相邻的构件4、已知⼀铰链四杆机构ABCD，AB=25mm，BC=35mm，CD=50mm，AD=30mm，且AD为机架，BC为AD的对边。
那么，此机构为（ C ）。
A．双曲柄机构B．曲柄摇杆机构C．双摇杆机构D．固定桁架5、设计凸轮机构时，凸轮的轮廓曲线形状取决于从动件的（A）。
A．运动规律B．运动形式C．结构形状D．结构尺⼨6、在凸轮机构中，当从动件按等加速、等减速运动规律时，机构将（B ）。
A．产⽣刚性冲击B．产⽣柔性冲击C．既⽆刚性冲击也⽆柔性冲击D．既有刚性冲击也有柔性冲击7、螺纹的公称直径是（A）。
A．⼤径B．中径C．⼩径D．分度圆直径8、螺纹连接预紧的⽬的是（ABCD ）。
A．增强联接的可靠性B．增强联接的密封性C．防⽌联接⾃⾏松脱D．提⾼疲劳强度9、键的长度选择主要是根据（A）A．传递转矩的⼤⼩B．轮毂的宽度C．传递功率的⼤⼩C．轴的直径10、V带传动主要依靠（A）传递运动和动⼒。
A．带与带轮接触⾯的摩擦⼒B．带的紧边拉⼒C．带的初拉⼒D．带的松边拉⼒11、当中⼼距增加时，⼩带轮的包⾓（A）。
A．增⼤B．不变C．减⼩D．不⼀定12、带传动的中⼼距过⼤将会引起的不良后果是（A）。
A．带会产⽣抖动B．带易磨损C．带易疲劳断裂D．包⾓减⼩13、链传动属于（ C ）。
A．具有中间弹性体的啮合传动B．具有中间柔性件的啮合传动C．具有中间挠性件的啮合传动D．具有中间挠性件的啮合传动14、多排链排数⼀般不超过3或4排，主要是为了（B ）。
《机械设计基础》期末考试试卷及答案
《机械设计基础》期末考试试卷及答案一、单选题(每题只有一个最佳答案，每题2分，共 20分。
)1、在机械中属于制造单元的是（）。
[单选题] *A.构件B.零件(正确答案)C.部件D.焊接件2、汽车雨刮器机构属于（）机构。
[单选题] *A.曲柄摇杆机构(正确答案)B.双摇杆机构C. 双曲柄机构D.曲柄滑块机构3、当机构的自由度F大于零且等于原动件数目时，机构（） [单选题] *A.具有确定运动(正确答案)B.运动不确定C. 构件被破坏D.不能组成机构4、急回特性跟（）有关 [单选题] *A.压力角B.传动角C. 极位夹角(正确答案)D.导程角5、凸轮机构从动件运动规律中产生刚性冲击的是（） [单选题] *A.等速运动(正确答案)B.等加速等减速运动C.简谐运动D.正弦加速度运动6、螺纹的基本参数中，公称直径是（） [单选题] *A.大径(正确答案)B.小径C.中径D.内径7、带传动常用的张紧方法是（） [单选题] *A.调节中心距(正确答案)B.增大传动比C.减小传动比D.增加带长8、带传动中紧边拉力和松边拉力之差叫做（） [单选题] *A.拉力差B.拉应力C.有效圆周力(正确答案)D.摩擦力9、行星轮系中轴线转动的的构件叫（） [单选题] *A.行星轮(正确答案)B.太阳轮C.行星架D.中心轮10、轴承代号为30220，表示轴承内径为（）毫米 [单选题] *A.80B.100(正确答案)C.120D.140二、填空题（每空1分，共10分）1、平面机构中若引入一个高副将带入的约束数是________。
2、_________是机器和机构的统称。
3、齿轮的渐开线齿廓形状取决于_________。
4、轮系分为______轮系、______轮系和______轮系。
5、______是在齿顶圆和齿根圆之间的一个假想基准圆。
6、轴上与轴承配合的部分称为______。
7、标准直齿圆柱齿轮不根切的最少齿数是______。
机械设计制造及其自动化专业《机械设计基础》期末考试真题及答案(二)
2023下半年期末机械设计基础一、单选题（每题2分，共25道小题，总分值50分）1、蜗轮轮缘与轮毂采用不同材料的目的是（）。
（2分）A、加工方便B、提高精度C、节约有色金属D、减轻重量纠错正确答案C2、螺纹连接防松的根本问题在于（）。
（2分）A、增加螺纹连接的轴向力B、增加螺纹连接的横向力C、防止螺纹副的相对转动D、增加螺纹连接的刚度正确答案C3、心轴工作时主要承受（）。
（2分）A、转矩B、摩擦力矩C、转矩和弯矩D、弯矩正确答案D4、齿面硬度小于等于350HBS的闭式钢制齿轮传动中，主要失效形式为（）。
（2分）A、齿面磨损B、齿面点蚀C、齿面胶合D、轮齿折断正确答案B5、对于齿面硬度HBS≤350的闭式齿轮传动，设计时一般（）。
（2分）A、先按接触强度条件计算B、先按弯曲强度条件计算C、先按磨损条件计算D、先按胶合条件计算正确答案A6、（）对轴的强度的削弱最大。
（2分）A、平键B、半圆键C、楔键D、花键正确答案B7、在各种带传动中，（）应用最为广泛。
（2分）A、平带B、V带C、多楔带D、圆带正确答案B8、滚动轴承的代号由前置代号，基本代号及后置代号组成，其中基本代号表示（）。
（2分）A、轴承的类型、结构和尺寸B、轴承内部结构的变化和轴承公差等级C、轴承组件D、轴承游隙和配置正确答案A9、转轴工作时承受（）。
（2分）A、转矩B、摩擦力矩C、弯矩D、转矩和弯矩正确答案D10、机构的活动件个数为3，低副个数为4，该机构要想有确定运动的条件是（）。
（2分）A、主动件的个数为1B、主动件的个数为2C、主动件的个数为3D、主动件的个数为4正确答案A11、蜗杆直径系数q值的标准化，是为了（）。
（2分）A、保证蜗杆有足够的刚度B、提高蜗轮的传动效率C、利于蜗轮滚刀的标准化D、便于蜗杆刀具的标准化正确答案C12、一对齿轮连续传动的条件是（）。
（2分）A、模数和压力角分别相等B、重合度大于1C、压力角相等D、传动比恒定正确答案B13、普通平键连接传递动力矩靠的是（）。
机械设计基础(二)答案
江阴职业技术学院机电系所有专业 《机械设计基础（二）》期末试卷A参考答案及评分标准一、填空题（每空1分，共20分）1、分度圆 节圆2、标准模数 标准压力角3、仿形法 范成法4、相等 不等5、型号 基准长度6、帘布芯 绳芯7、多 小8、孔 轴9、接触角 轴向 10、转矩 弯矩二、选择题（每题2分，共30分）1、D2、C3、D4、D5、C6、A7、B8、A9、B 10、B 11、D 12、D 13、C 14、C 15、A三、问答题（共10分）1、答：模数、压力角、齿顶高系数、顶隙系数均为标准值，且分度圆上的齿厚等于齿槽宽的齿轮称为标准齿轮。
（模数、压力角、齿顶高系数、顶隙系数、分度圆上的齿厚等于齿槽宽各１分）2、答：按抗扭强度估算轴的最小直径。
（１分）计算公式为：3n PC d ≥ （１分）其中：C ——由轴的材料和受载情况所决定的系数 （１分）P ——轴传递的功率 （１分） n ——轴的转速 （１分）四、计算题（每题10分，共30分）1、解：（１０分）该轮系属于行星轮系。
3412414114Z Z Z Z n n n n n n i H H H H H ⋅+=--== （５分） 由图知：04=n （２分）代入上式得：168115214141393901=⨯⨯=--H H n n n 5.1011==n ni H H （２分）H n 和1n 转向相同。
（１分）2、解：（１０分）（1）齿轮3的旋向为右旋 （１分）齿轮4的旋向为左旋 （１分）（2）22222222222sin 2cos 22βββββ⋅⋅=⋅⋅=⋅=⋅=Z m T tg Z m T tg d T tg F F n n t a （１分）同理：33333sin 2β⋅⋅=Z m T F n a （１分）要使：32a a F F =则： 33332222sin 2sin 2ββ⋅⋅=⋅⋅Z m T Z m T n n因为：32T T =所以：333222sin 2sin 2ββ⋅⋅=⋅⋅Z m Z m n n （１分）3sin 175115sin 5131β⋅⨯=⋅⨯47.83=β （２分）（3）齿轮2的受力图如下图所示： （３分，每个分力１分）3、解：（１０分）（１）计算轴承的当量动载荷Ｐ028.0328009200==r a C F 22.0=e 26.03500920==r a F F ＞eX=0.56 Y=1.99 （2分，X 、Y 各1分）()N YF XF P a r 8.379092099.1350056.0=⨯+⨯=+=（3分，公式2分、结论1分）（2）计算轴承的寿命h L()h P f C f n L P r t h 201558.37902.147800196060106010366=⎪⎭⎫ ⎝⎛⨯⨯⨯=⎪⎪⎭⎫ ⎝⎛=ε（5分，公式3分、结论2分）五、结构改错（共10分）1——轴承外圈没有实现轴向固定2——箱体上的加工面和非加工面应分开3——端盖和箱体之间应有调整垫片4——安装齿轮的轴段长度应小于齿轮的宽度5——齿轮没有实现周向固定（缺键）6——多余轴段7——轴承内圈应留有拆卸高度8——缺密封装置9——端盖内孔直径应略对于轴径10——不同配合要求的零件不能装在同一轴段上11——联轴器没有实现轴向定位江阴职业技术学院机电系所有专业《机械设计基础（二）》期末试卷B参考答案及评分标准一、填空题（每空1分，共20分）1、基圆半径越大2、范成法 173、节圆啮合角4、低大5、小 多6、b c σσσ++1带绕上小带轮上 7、链节距 大 8、调心轴承 成对 9、心轴 转轴 10、球 滚子二、选择题（每题2分，共30分）1、 B2、C3、B4、 D5、D6、 B7、B8、C9、 A 10、A 11、C 12、B 13、D 14、 B 15、A三、问答题（每题5分，共10分）1、答：齿轮传动的失效形式有五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形 （各1分） 2、答：滚动轴承的支承结构有三种：双支点单向固定支承、一端双向固定一端游动支承、双支点游动支承四、计算题（每题10分，共30分）1、解：该轮系为组合轮系 （1）分清轮系4、5、6组成行星轮系，1、2、3组成定轴轮系 （2分） （2）分别列式46646446Z Z n n n n n n i H HH HH -=--== 464-=--H Hn n n n （1） （2分） 4133113-=-==Z Z n n i （2） （2分） 由图可知：43n n = （3）06=n （4） （2分）由以上四式得：2011-==HH n ni （1分）1n 和H n 方向相反。

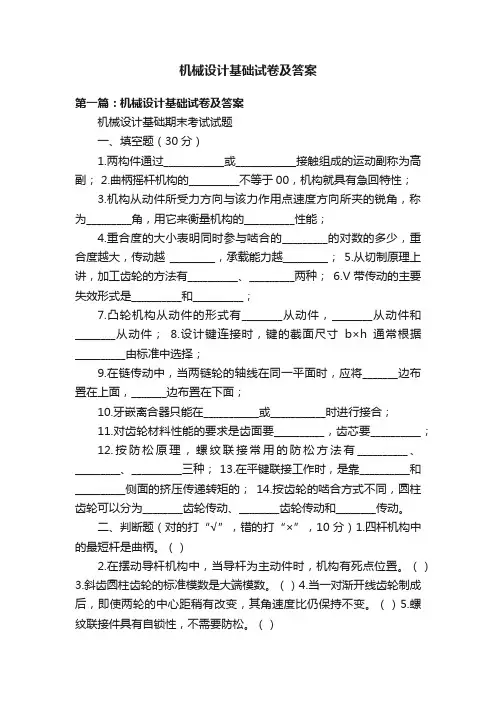

机械设计基础试卷及答案
机械设计基础试卷及答案第一篇：机械设计基础试卷及答案机械设计基础期末考试试题一、填空题（30分）1.两构件通过____________或____________接触组成的运动副称为高副；2.曲柄摇杆机构的__________不等于00，机构就具有急回特性；3.机构从动件所受力方向与该力作用点速度方向所夹的锐角，称为_________角，用它来衡量机构的__________性能；4.重合度的大小表明同时参与啮合的_________的对数的多少，重合度越大，传动越_________，承载能力越_________；5.从切制原理上讲，加工齿轮的方法有__________、_________两种；6.V带传动的主要失效形式是__________和__________；7.凸轮机构从动件的形式有________从动件，________从动件和________从动件；8.设计键连接时，键的截面尺寸b×h通常根据__________由标准中选择；9.在链传动中，当两链轮的轴线在同一平面时，应将_______边布置在上面，_______边布置在下面；10.牙嵌离合器只能在___________或___________时进行接合；11.对齿轮材料性能的要求是齿面要__________，齿芯要__________；12.按防松原理，螺纹联接常用的防松方法有__________、_________、__________三种； 13.在平键联接工作时，是靠__________和__________侧面的挤压传递转矩的；14.按齿轮的啮合方式不同，圆柱齿轮可以分为________齿轮传动、________齿轮传动和________传动。
二、判断题（对的打“√”，错的打“×”，10分）1.四杆机构中的最短杆是曲柄。
（）2.在摆动导杆机构中，当导杆为主动件时，机构有死点位置。
（）3.斜齿圆柱齿轮的标准模数是大端模数。
机械设计基础期末复习题及答案
机械设计基础期末复习题及答案机械设计基础期末复习题及答案一、选择题1、对于螺栓连接，下列哪种情况应考虑放松措施？ A. 连接无振动、无翻转、无角度位移 B. 连接有翻转、无振动、无角度位移 C. 连接有翻转、有振动、有角度位移 D. 连接无翻转、无振动、有角度位移2、下列哪种齿轮传动适合在高转速、低载荷下使用？ A. 锥齿轮传动 B. 直齿圆柱齿轮传动 C. 行星齿轮传动 D. 蜗轮蜗杆传动3、在机械设计中，通常需要考虑零件的强度、刚度、耐磨性和经济性等多个方面，其中哪个方面是最优先考虑的？ A. 强度 B. 刚度 C. 耐磨性 D. 经济性4、对于斜齿轮传动，下列哪种说法是正确的？ A. 啮合时会产生轴向力 B. 传动时会产生径向力 C. 产生的轴向力大小与螺旋角大小无关 D. 产生的轴向力大小与齿轮大小无关5、在带传动中，哪种带最容易发生滑动？ A. V带 B. 平带 C. 多楔带 D. 同步带二、填空题1、机械零件常用的强化方法有________、________、和。
2、在进行机械设计时，通常需要考虑零件的强度、刚度、耐磨性和________等多个方面。
3、________是用来封闭孔或洞的，它的特点是只有一个封闭的截面。
4、螺旋传动机构具有________和________两个基本特征。
5、锥齿轮传动的特点是两啮合锥齿轮的轴线相交，且其轴线在________内。
三、判断题1、在机械设计中，为了提高零件的强度，通常会加大零件的尺寸。
（）2、在蜗轮蜗杆传动中，蜗轮是主动件时，传动效率最低。
（）3、滚动轴承的内外圈都可以进行轴向位移。
（）4、当带传动的带速较高时，应采用小轮包角。
（）5、平带传动的主要失效形式为带的疲劳断裂。
（）四、简答题1、请简述机械设计的基本要求和设计原则。
2、请说明斜齿轮传动的优缺点。
3、请简述螺旋传动机构的应用场合。
4、请简述V带传动的使用特点。
5、请说明蜗轮蜗杆传动的优缺点。
机械设计基础_试题及答案(一)
《机械设计基础》期末考试试题一一、填空题(每空1分，共30分)1、构件是机器的______单元体；零件是机器的______单元体，分为______零件和_______零件；部件是机器的_______单元体。
2、运动副是使两构件________，同时又具有_________的一种联接。
平面运动副可分为________和_______。
3、机构处于压力角α=_________时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构______死点位置，而当摇杆为原动件时，机构______死点位置。
4、绘制凸轮轮廓曲线，需已知__________、___________和凸轮的转向。
5、为保证带传动的工作能力，一般规定小带轮的包角α≥__________。
6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。
7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度，所以斜齿轮传动______，承载能力______，可用于____________的场合。
8.机械静联接又可以分为______联接和______联接，其中键联接、螺纹联接、销联接属于_________。
9.螺纹联接防松的目的是防止___________________________，按工作原理的不同有三种防松方式：_________、_________、_________。
10.按轴的承载情况不同，可以分为转轴、________、_________。
二、判断题(每题1分，共10分)1、所有构件一定都是由两个以上零件组成的。
（ ）2、铰链四杆机构中，传动角γ越大，机构传力性能越高。
（ ）3、凸轮机构中，从动件按等速运动规律运动时引起刚性冲击。
（ ）4、V 带型号中，截面尺寸最小的是Z 型。
（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。
（ ）6、在直齿圆柱齿轮传动中，忽略齿面的摩擦力，则轮齿间受有圆周力、径向力和轴向力三个力作用。
机械设计基础b期末考试题及答案
机械设计基础b期末考试题及答案一、选择题（每题2分，共20分）1. 机械设计中，通常采用哪种方法来提高零件的疲劳强度？A. 增加零件的尺寸B. 减小零件的尺寸C. 改善零件的表面粗糙度D. 增加零件的材料硬度答案：C2. 在齿轮传动中，哪个参数决定了齿轮的传动比？A. 齿数B. 齿宽C. 齿高D. 齿距答案：A3. 轴承的寿命与什么因素有关？A. 轴承的尺寸B. 轴承的材质C. 轴承的载荷D. 所有上述因素答案：D4. 以下哪种材料不适合用于制造轴承？A. 碳钢B. 合金钢C. 陶瓷D. 塑料答案：D5. 在机械设计中，动平衡的目的是什么？A. 减少零件的磨损B. 减少振动和噪声C. 增加零件的寿命D. 提高传动效率答案：B6. 以下哪种润滑方式适用于高速运转的机械？A. 油浴润滑B. 滴油润滑C. 喷雾润滑D. 油环润滑答案：C7. 机械设计中，静平衡通常适用于哪种类型的旋转体？A. 低速旋转体B. 中速旋转体C. 高速旋转体D. 所有旋转体答案：A8. 以下哪种材料的弹性模量最高？A. 橡胶B. 木材C. 钢材D. 铝材答案：C9. 机械设计中，为了减少摩擦力，通常采用哪种方法？A. 增加接触面积B. 减小接触面积C. 增加表面粗糙度D. 减小表面粗糙度答案：D10. 在机械设计中，哪个因素对齿轮的承载能力影响最大？A. 齿轮的材料B. 齿轮的尺寸C. 齿轮的表面粗糙度D. 齿轮的润滑条件答案：A二、填空题（每空1分，共10分）1. 机械设计中的“三要素”指的是________、________和________。
答案：材料、结构、工艺2. 轴承的________和________是影响其寿命的主要因素。
答案：载荷、转速3. 在机械设计中，为了提高零件的疲劳强度，通常采用________和________的方法。
答案：表面硬化、结构优化4. 动平衡的目的是减少旋转体的________和________。
《机械设计基础》期末考试试卷带答案试卷B
《机械设计基础》试卷（B卷）（每空1分，共30分）1、力偶矩的、和称为力偶的三要素。
2、两构件相互作用时，它们之间的作用与反作用力必然、、，3、机器或机构各部分之间应具有运动。
4、一平面铰链四杆机构的各杆长度分别为a=350mm,b=600mm,c=200mm,d=700mm；当取 c 杆为机架时，它为机构；（2）当取d杆为机架时，则为。
5、渐开线标准直齿圆柱齿轮传动，正确啮合条件是。
6、分度圆上的压力角等于，摸数取的是值，齿厚和齿槽宽7、槽轮机构能把主动轴的等速连续，转换成从动轴的周期性的运动。
8、槽轮机构、，在进入和脱离啮合时。
但在运因而不适用于。
9、在材料、热处理及几何参数均相同的直齿圆柱、斜齿圆柱和直齿圆锥三种齿传动中，承载能力最高的是传动，承载能力最低的是10、齿轮传动的润滑方式主要根据齿轮的选择。
闭式齿轮传动采用油浴润滑时的油量根据确定。
11、带传动的失效形式有和。
12、传动带中的的工作应力包括、和。
13、根据轮系中各个齿轮的几何轴线的位置是否变动，轮系可分为三类：、（每题1分，共12分）1、如果力R是F1、F2二力的合力,用矢量方程表示为R=F1+F2,则三力大小之间( )。
必有R=F1+F2; B.不可能有R=F1+F2; C.必有R>F1,R>F2; D可能有R<F1,R<F2。
2、刚体受三力作用而处于平衡状态,则此三力的作用线( )。
必汇交于一点; B. 必互相平行; C. 必都为零; D. 必位于同一平面内。
3、等截面直杆在两个外力的作用下发生轴向压缩变形时，这对外力所具备的特( )。
A. 反向、共线；B. 反向，过截面形心；C. 方向相对，作用线与杆轴线重合；D方向相对，沿同一直线作用。
4、轴向拉伸杆，正应力最大的截面和剪应力最大的截面( )A. 分别是横截面、450斜截面；B. 都是横截面;C. 分别是450斜截面、横截面;D. 都是450斜截面。
机械设计基础期末考试题及答案
机械设计基础期末考试题及答案
一、单选题
1. 下列设计准则中，强调利用经济有效的方式实现系统目标的是
A. 功效准则
B. 重量准则
C. 质量准则
D. 成本准则
答案：D. 成本准则
2. 设计优化的基本思想是
A. 全局优化
B. 局部优化
C. 简化优化
D. 时间优化
答案：A. 全局优化
3. 重点分析消除设备可靠性问题的方法是
A. 使用先进设计技术
B. 处理故障影响因素
C. 控制原材料质量
D. 设置严格的维护规定
答案：B. 处理故障影响因素
4. 以下技术中能够有效提高零部件多功能化水平的是
A. 技术设计
B. 小型化设计
C. 精密加工技术
D. 模块化设计
答案：D. 模块化设计
5. 机械结构降低重量的方法是
A. 全空心结构
B. 连接部件多空心结构
C. 半空心框架结构
D. 预制成型轻质结构
答案：D. 预制成型轻质结构
二、多选题
1. 材料优势评价包括
A. 经济性
B. 物理性
C. 力学性
D. 化学性
答案：A. 经济性 B. 物理性 C. 力学性 D. 化学性
2. 结构设计主要技术内容有
A.图像分析
B. 有效利用材料
C. 非晶结构设计
D. 动力结构优化
答案：A.图像分析 B. 有效利用材料 C. 非晶结构设计 D. 动力结构优化
三、判断题
1. 能满足各种质量要求的设计是有效质量设计。
答案：正确
2. 质量设计不仅包括减轻系统实现成本，还包括改进可靠度和可靠性。
答案：正确。
机械设计基础试卷试题4(附答案)
《机械设计基础》期末考试试卷(A4)一、填空题(20分)1．以齿轮中心为圆心，过节点所作的圆称为圆。
2．火车车轮在铁轨上的滚动，属于副。
3．零件是的基本单元，构件是的基本单元。
4．机构具有唯一确定相对运动的条件。
5．在平面四杆机构中，和为反映机构传力性能的重要指标。
6．齿距P与π的比值P/π称为。
7．基圆越小，渐开线越，基圆越大，渐开线越趋。
基圆内产生渐开线。
8．按轴在工作中承受载荷的特点，轴分为、、。
9．零件在轴上的固定形式包括和。
10．6205轴承是____________轴承，轴承内径为____________mm。
二、选择题 (20分)1．在曲柄摇杆机构中，为提高机构的传力性能，应该（）。
A．增大传动角γB．减小传动角γC．增大压力角αD．减小极位夹角θ2．下列铰链四杆机构中，能实现急回运动的是（）。
A．双摇杆机构B．曲柄摇杆机构C．双曲柄机构D．对心曲柄滑块机构3与连杆机构相比，凸轮机构最大的缺点是（）。
A．惯性力难以平衡B．点、线接触，易磨损C．设计较为复杂D．不能实现间歇运动4．渐开线标准齿轮的根切现象，发生在（）。
A．模数较大时B．模数较小时C．齿轮较少时D．齿数较多时5．齿轮传动中，轮齿的齿面疲劳点蚀，通常首先发生在（）。
A．齿顶部分B．靠近节线的齿顶部分C．齿根部分D．靠近节线的齿根部分6．带传动中，弹性滑动（）。
A．在张紧力足够时可以避免B．在传递功率较小时可以避免C．在小带轮包角足够大时可以避免D．是不可避免7．下列四种螺纹中，自锁性能最好的是（）。
A．粗牙普通螺纹B．细牙普通螺纹C．梯形螺纹D．锯齿形螺纹8．与其他机构相比，凸轮机构最大的优点是（）。
A．可实现各种预期的运动规律B．便于润滑C．制造方便，易获得较高的精度D．从动件的行程可较大9．在下列四种类型的联轴器中，能补偿两轴的相对位移以及可缓和冲击、吸收振动的是（）。
A．凸缘联轴器B．齿式联轴器C．万向联轴器D．弹性柱销联轴器10 . 压力角是指凸轮轮廓曲线上某点的（）。
机械设计基础期末考试试题答案
机械设计基础期末考试试题答案一、选择题（每题2分，共20分）1. 下列哪个选项不属于机械设计的基本要求？A. 实用性B. 安全性C. 经济性D. 美观性答案：D2. 下列哪个零件属于机械中的传动零件？A. 螺栓B. 齿轮C. 轴承D. 联轴器答案：B3. 下列哪种传动方式效率最高？A. 皮带传动B. 齿轮传动C. 涡轮传动D. 摩擦轮传动答案：B4. 下列哪个选项是弹性变形？A. 永久变形B. 塑性变形C. 弹性变形D. 疲劳变形答案：C5. 下列哪个选项不是机械零件的失效形式？A. 磨损B. 断裂C. 变形D. 烧蚀答案：D二、填空题（每题2分，共20分）1. 机械设计的基本要求包括：实用性、安全性、经济性、可靠性、环保性。
2. 机械零件的失效形式主要有：磨损、断裂、变形、疲劳、腐蚀等。
3. 传动零件主要包括：齿轮、皮带轮、链轮、涡轮等。
4. 轴承按照工作原理可分为：滑动轴承和滚动轴承。
5. 联轴器的作用是：连接两根轴，使它们一起旋转。
三、判断题（每题2分，共20分）1. 机械设计的主要目的是实现生产过程的自动化。
（×）2. 传动零件的效率越高，机械的能耗越低。
（√）3. 弹性变形是机械零件失效的主要原因之一。
（×）4. 齿轮传动属于摩擦传动。
（×）5. 联轴器的作用是传递扭矩和转速。
（√）四、简答题（每题10分，共30分）1. 简述机械设计的基本原则。
答案：机械设计的基本原则包括：（1）满足使用要求：机械设计应满足生产、生活或其他用途的实际需求。
（2）安全性：机械设计应确保在正常工作条件下，人员和设备的安全。
（3）经济性：机械设计应尽量降低成本，提高经济效益。
（4）可靠性：机械设计应保证在规定的时间内，机械能够正常运行，不发生故障。
（5）环保性：机械设计应尽量减少对环境的影响，降低污染。
2. 简述齿轮传动的优缺点。
答案：齿轮传动的优点：（1）传动效率高，可达98%以上。
机械设计基础考试题及答案
机械设计基础考试题及答案第一篇：机械设计基础考试题及答案一填空题（每小题2分，共20分）1.两构件通过.点或线接触组成的运动副称为高副。
2.满足曲柄存在条件的铰链四杆机构，取与最短杆相邻的杆为机架时，为曲柄摇杆机构，取最短杆为机架时，为双曲柄机构。
3.在凸轮机构中，常见的从动件运动规律为匀速运动时，将出现刚性冲击。
4.直齿圆柱齿轮作接触强度计算时，取节线处的接触应力为计算依据，其载荷由一对对齿轮承担。
5.为使两对直齿圆柱齿轮能正确啮合，它们的模数m 和压力角必须分别相等。
6.两齿数不等的一对齿轮传动，其弯曲应力6.相等等；两轮硬度不等，其许用弯曲应力不相等等。
7.V带传动的主要失效形式是.打滑和疲劳断裂。
8.在设计V带传动时，V带的型号是根据计算功率Pc 和小轮转速n1 选取的。
9.链传动中的节距越大，链条中各零件尺寸越大，链传动的运动不均匀性增大。
10.工作时只受弯矩不承受转矩的轴称为心轴。
二、选择题（每小题1分，共5分）二、选择题 C B D B D 1.渐开线标准齿轮的根切现象发生在。
A.模数较大时 B.模数较小时 C.齿数较少时 D.齿数较多时2.在下列四种型号的滚动轴承中，必须成对使用。
A.深沟球轴承 B.圆锥滚子轴承 C.推力球轴承 D.圆柱滚子轴承3.在下列四种类型的联轴器中，能补偿两轴的相对位移以及可以缓和冲击、吸收振动的是。
A.凸缘联轴器B.齿式联轴器C.万向联轴器D.弹性套柱销联轴器4.在铰链四杆机构中，机构的传动角和压力角的关系是。
A.B.C.D.5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是。
A.拉力B.扭矩C.压力D.拉力和扭矩三、判断题（正确的打“V”，错误的打“X”。
每小题1分，共8分）三、判断提 X X V X X X X V 1.在铰链四杆机构中，当最短杆与最长杆长度之和大于其余两杆长度之和时，为双曲柄机构。
（）2.在凸轮机构中，基圆半径取得较大时，其压力角也较大。
机械设计基础期末考试试题+答案解析
机械设计基础期末考试试题+答案解析《机械设计基础》⼀、选择题：1.我国标准规定，渐开线标准直齿圆柱齿轮分度圆上的压⼒⾓应为（）度。
a）20 b）30c）60 d）902. 渐开线标准直齿圆柱齿轮（正常齿）的齿顶⾼系数为（），顶隙系数为（）。
a）1，0.1 b）1，0.2 c） 1.2，0.2 d）1，0.253. 渐开线直齿圆柱齿轮的正确啮合条件是（）a）模数相等b）压⼒⾓相等c）模数和压⼒⾓分别相等且为标准值d）a，b，c都不对4.⽤齿条形⼑具加⼯标准直齿圆柱齿轮,当压⼒⾓为20°,齿顶系数为1时,不根切的最少齿数是多少?（）a）15 b）16c）17 d）185. 平⾯机构⾃由度的计算公式为（）。
a）3n-2P L-P H b）3n- P L- P Hc）2n- P L -P H d）n- P L- P H6. 构件是机构的基本（）单元。
a）运动b）制造c）联结d）a）b）c）都不对7.平⾯四杆机构的压⼒⾓和传动⾓的关系为（）。
a）互为余⾓b）互为补⾓c）a，b都可能d）a，b都不可能8. 带传动的最⼤应⼒发⽣在（）。
a)紧边与⼩轮的切点b)紧边c)松边d)松边与⼩轮的切点9.V带的截⾯形状为（）。
a）V形b）梯形c）圆形d）矩形10.⽤范成法切制齿轮时，只要两齿轮（），就可以⽤同⼀把滚⼑。
a) 模数相等b）压⼒⾓相等c) 模数和压⼒⾓分别相等d)齿数相等⼆、填空题：1．闭式硬齿⾯齿轮传动常按强度设计，然后校核强度。
2．预紧后受轴向变载荷的螺纹联接，为提⾼联接的疲劳强度，应尽量减⼩的刚度，以及提⾼的⾼度。
3．增加蜗杆头数，可以传动效率，但蜗杆头数过多，将会给带来困难。
4．直齿圆锥齿轮传动的强度计算⽅法是以的当量圆柱齿轮为计算基础的。
5．阿基⽶德蜗杆与蜗轮正确啮合的条件是。
6._______是机器与机构的统称。
7.包⾓是指带与带轮接触弧所对的圆⼼⾓。
对于平带传动，⼀般要求包⾓α≥________；对于V带传动，⼀般要求包⾓α≥________。
《机械设计基础》期末考试试题(附标准答案)
第2页 共4页在工作时是否 ），1.凸轮机构是由（ ）、（ ）、和（ ）三个基本构件组成的.2.四冲程内燃机的活塞在气缸内往复移动四次即:( )、（ ）、（ ）、（ ）四个工作过程，完成一个工作循环，它对应着曲轴转两圈。
3.k 个构件形成的复合铰链应具有 ( )个转动副。
4.常用的间歇运动机构有( )，( )。
5.四连杆机构根据连架杆运动的形式不同，可分为（ ）、（ ）（ ）三种基本形式。
6.螺纹的旋向有（ ）和（ ）。
7.根据齿轮系运转时，各齿轮的轴线相对于机架是否固定将齿轮系分为( ) 和 ( )两种基本类型。
8.用箭头法标出定轴轮系的转动方向时，当首轮1的转动方向给定后，可按外啮合两轮转向（ ），内啮合两轮转向（ ）的规律，对个对齿轮逐一标出转向。
9.V 带传动中，若主动轮的圆周速度为V 主，带的线速度V 带，从动轮的圆周速度为V 从，，则三者之间的关系为（ ）1. 零件是机器中单独加工，不可再分的单元体。
（ ）2.机构的自由度总等于1. （ ）3.平面汇交力系的平衡条件是合力矩为零。
（ ）4.凡以弯曲为主要变形的构件统称为梁。
（ ）5.只要满足最长杆与最短杆之和小于或等于另外两杆之和就一定存在曲柄。
（ ）6.极为夹角越大。
急回运动特性就越显著。
（ ）7.凸轮机构是多用作传递动力不大的控制机构和调节机构。
（ ）8.在凸轮从动件运动规律中，等速运动规律存在刚性冲击。
（ ）9.螺栓连接装拆方便，适用于被连接件较厚的情况。
（ ） 10.凸轮机构的图解法设计原理是采用反转法原理 （ ）二、填空题（共 8 题，每空2分，共 20分）三、判断题（共 10 题，每题 1分，共10 分）第3页 共6页 第 4页 共6页······························密···················封·····················线·······························1、常用的间歇机构有哪些？列举2种以上间歇机构的应用案例。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
11数控班专业一《机械设计基础》期末考试试题
总分：100分时间：100分钟命题人****
一填空题（每空1分，共30分）．
1. 花键联接按其齿形不同，可分为矩形、渐开线。
2. 当带传动的传动时，打滑首先发生在带轮的小轮上。
3. 蜗杆传动的失效经常发生在蜗轮上。
4. 工作时只受弯矩不承受扭矩的轴称为心轴。
5. 平面运动副可分为低副和高副，低副又可分为转动副和移动副。
6. 机构处于压力角α=90°时的位置，称机构的死点位置。
曲柄摇杆机构，当曲柄为原动件时，机构无死点位置，而当摇杆为原动件时，机构有死点位置。
铰链四杆机构的死点位置发生在从动件与连杆共线位置。
7. 滚动轴承内圈与轴颈的配合采用基孔制，外圈与轴承孔的配合采用基轴制。
8. 螺旋机构的工作原理是将螺旋运动转化为直线运动。
9. 渐开线齿形常用的加工方法有仿形法和范成法两类。
10. 在一对齿轮啮合时，其大小齿轮接触应力值的关系是σH1= σH2。
11. 斜齿圆柱齿轮的重合度大于直齿圆柱齿轮的重合度，所以斜齿轮传动平稳，承载能力高，可用于高速重载的场合。
12. 在蜗轮齿数不变的情况下，蜗杆的头数越少，则传动比就越大。
13. 蜗杆传动的中间平面是指：通过_蜗杆_轴线并垂直于__蜗轮__轴线的平面。
14. 若键的标记为键C20×70GB1096-79,则该键为C型平键，b=20，L=70。
15. 轮系运动时，所有齿轮几何轴线都固定不动的，称定轴轮系轮系，至少有一个齿轮几何轴线不固定的，称行星齿轮系。
二、选择题（每题1分，共20分）
1．圆锥齿轮机构中， C 模数是标准值
A．小端 B.平均直径处 C.大端 D.背锥截面
2．机械工程中，通常利用 C 的惯性储蓄能量，以越过平面连杆机构的死点位置。
A．主动件 B.连杆 C.从动件D.连架杆
3. 压力角α的定义是 C 。
A．从动件所受的力F与其法向分力Fn之间的夹角
B．从动件所受的力F与受力点速度方向之间所夹的钝角
C．从动件所受的力F的方向与受力点速度方向之间所夹的锐角
4. 对于外凸的凸轮轮廓曲线，从动杆滚子半径必须 B 理论轮廓曲线的最小曲率半径。
A ．大于 B. 小于 C. 等于 D. 都可以
5. 在下列机构中，有急回特性的机构是 D 。
A ．对心曲柄滑块机构
B ．转动导杆机构
C ．双曲柄机构
D ．偏置曲柄滑块机构
6. 直齿圆柱齿轮无齿侧间隙啮合条件为 B 。
A ．m m m 21==,ααα==21
B ．21e s =
C ．1≥αε D. 都不对
7. 渐开线标准齿轮的根切现象发生在 C 。
A. 模数较大时
B. 模数较小时
C. 齿数较少时
D. 齿数较多时
8. 在下列四种型号的滚动轴承中， B 必须成对使用。
A. 深沟球轴承
B. 圆锥滚子轴承
C. 推力球轴承
D. 圆柱滚子轴承
9. 轴环的用途是 D
A 作为轴加工时的定位面B. 提高轴的强度
C. 提高轴的刚度
D. 是轴上零件获得轴向定位
10. 若两构件组成低副，则其接触形式为 A
A.面接触
B.点或线接触
C.点或面接触
D.线或面接触
11. 铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得曲
柄摇杆机构，其机架应取 B
A.最短杆
B.最短杆的相邻杆
C.最短杆的相对杆
D.任何一杆
12. 在凸轮机构的从动件选用等速运动规律时，其从动件的运动 A
A.将产生刚性冲击
B.将产生柔性冲击
C.没有冲击
D.既有刚性冲击又有柔性冲击
13. 带传动中弹性滑动现象的产生是由于 C
A.带的初拉力达不到规定值
B.带与带轮的摩擦系数过小
C.带的弹性变形
D.带型选择不当
14. 渐开线齿轮的齿廓曲线形状取决于 D
A.分度圆
B.齿顶圆
C.齿根圆
D.基圆
15. 为了实现两根相交轴之间的传动，可以采用 C
A.蜗杆传动
B.斜齿圆柱齿轮传动
C.直齿锥齿轮传动
D.直齿圆柱齿轮传动
16. 蜗杆传动的传动比i 等于 B A.12d d B.12n n C.21d d D.2
1n n 17. 普通平键的长度应 B
A .稍长于轮毂的长度
B .略短于轮毂的长度 C.是轮毂长度的三倍 D.是轮毂长度的二倍
18、键的截面尺寸b ×h 主要是根据 D 来选择。
A.传递扭矩的大小
B.传递功率的大小
C.轮毂的长度
D.轴的直径
19、当两个被联接件之一太厚不宜制成通孔，且联接不需要经常拆装时，宜采用 C
A.螺栓联接
B.螺钉联接
C.双头螺柱联接
D.紧定螺钉联接
20、联轴器和离合器均具有的主要作用是 B
A.补偿两轴的综合位移
B.联接两轴，使其旋转并传递转矩
C.防止机器过载
D.缓和冲击和振动
三、判断题（每小题1分，共10分）（正确的划“√”，错误的划“×”）
1．在凸轮机构中，基圆半径取得较大时，其压力角也较大。
（ × ）
2. 在平键联接中，平键的两侧面是工作面。
（ √ ）
3. 带传动在工作时，产生弹性滑动是由于传动过载。
（×）
4. 向心推力轴承既能承受径向载荷，又能承受轴向载荷。
（√）
5. 圆盘摩擦离合器靠在主、从动摩擦盘的接触表面间产生的摩擦力矩来传递转矩。
（√）
6. 选用滑动轴承的润滑油时，转速越高，选用油的粘度越高。
（×）
7. 蜗杆传动，蜗杆头数越少，传动效率越低。
（√）
8. 链节距越大，链速也越不均匀。
（√）
9. 曲柄的极位夹角θ越大，机构的急回特性系数Ｋ也越大，机构的急回特性也越显（√）
10.极位夹角是曲柄摇杆机构中，摇杆两极限位置的夹角。
( ×)
四、简答题（每小题4分，共20分）
1. 试述螺纹联接防松的方法。
答：摩擦防松：弹簧垫圈、对顶螺母、金属锁紧螺母
锁住防松：开口销与槽形螺母、止动垫片、止动垫片与圆螺母、串连金属丝
不可拆防松：冲点、端铆、胶接、焊接。
2.解释滚动轴承代号6208。
滚动轴承代号6208中，6指深沟球轴承，2指直径系列为2 ，08指内径为40mm 。
3. 轴上零件的周向固定和轴向固定方法各有哪些方法？（分别指出四种以上方法）
周向固定：键连接、花键连接、过盈配合连接
轴向固定：轴肩、轴环、轴套、轴端挡板、弹性档圈
4.分别写出一对标准直齿轮、斜齿轮、直齿锥齿轮和蜗轮蜗杆正确啮合的条件。
5.机器的组成。
动力部分、执行部分、传动部分、控制装置和信息处理系统
五、计算题（共10分）
已知一对外啮合标准直齿圆柱齿轮传动的标准中心距a＝150mm，传动比i12=4, 小齿轮齿数Z1=20。
试确定这对齿轮的模数m和大齿轮的齿数Z2、分度圆直径d2、齿顶圆直径da2、齿根圆直径df2。
(10分，每个参数2分)
Z2=iZ1=4*20=80
m=2a/(z1+z2)=2*150/120=2.5mm
d2=mZ2=200mm
da2=200+2*2.5=205mm
df2=200-2*1.25*2.5=193.5mm
六、看图题（每题5分，共10分）
1、下图为一蜗杆传动的起重装置，当重物上升时，确定蜗轮、蜗杆的转向?当驱动蜗杆的
电动机停电时，重物是否掉下,为什么？
答：图中蜗轮、蜗杆的转向为顺时针方向。
当电动机停电时，重物不会掉下，蜗杆传动具有自锁性。
2、指出图示轴的结构中标出位置的结构错误并说明。
①轴端无倒角，装拆不方便；与轮毂相配的轴段长度应短于轮毂长度；
②轴肩过高
③轴承内圈定位过高
④轴段过长，不利于轴承安装，应设计为阶梯轴
⑤键槽位置错误，联轴器没有轴向定位。
