基于MCS-51单片机的DS18B20数字温度计设计
基于MCS51系列单片机的数字温度计设计
基于MCS-51系列单片机的数字温度计设计基于MCS-51系列单片机的数字温度计设计摘要本文提出了基于MCS-51系列单片机的数字温度计的制作电路和编程思想。
该数字温度计以宏晶公司的STC89C52 单片机为主控，配以达拉斯公司的DS18B20数字温度传感器，采用1602双行英文字符液晶作显示。
实现了对温度的测量，显示，和报警等功能。
关键词：STC89C52单片机；数字传感器DS18B20；显示器LCD；目录摘要 (I)ABSTRACT ........................... 错误!未定义书签。
1 绪论 (4)1.1 选题的背景 (4)1.2 数字温度计简介 (4)1.2.1 数字温度计的特征 (4)1.2.2 设计实现的目标 (5)2 数字温度计的方案设计 (6)2.1 设计方案论证与比较 (6)2.1.1 显示电路方案 (6)2.1.2 测温电路方案 (6)2.2 系统总体方案 (6)3 数字温度计的硬件电路设计 (8)3.1 控制电路 (8)3.1.1 MCU简介 (8)3.2.2 最小系统模块 (9)3.3 温度传感器设计 (10)3.3.1 DS18B20简介 (10)3.3.2 温度传感器与单片机的连接 (12)3.3.3 复位信号及外部复位电路 (13)3.4 单片机与报警电路 (13)3.5 显示电路 (13)4 软件设计 (15)4.1 DS18b20的读操作 (15)4.2 DS18b20的温度数据处理 (16)4.3 1602显示部分 (17)5 数据测试 (20)参考文献 (22)附录1 程序源代码................ 错误!未定义书签。
1 绪论1.1 选题的背景随着现代信息技术的飞速发展和传统工业改造的逐步实现．能够独立工作的温度检测和显示系统应用于诸多领域。
传统的温度检测以热敏电阻为温度敏感元件。
热敏电阻的成本低，但需后续信号处理电路，而且可靠性相对较差，测温准确度低，检测系统也有一定的误差。
单片机课程毕业设计论文基于DS18B20数字温度计的设计
摘要本论文主要讲述了数字温度计的设计过程，主要包括硬件设计和程序设计。
硬件主要包括以AT89C51单片机为主要控制电路、温度采集电路、显示电路等。
温度采集传感器采用的是美国Datlas半导体公司（现已并入MAXIM公司）于20世纪90年代新推出的一种串行总线技术。
该技术只需要一根信号线（将计算机的地址线、数据线、控制线合为一根信号线）便可完成串行通信。
控制电路的核心器件就是AT89C51单片机，显示电路采用８位共阴极ＬＥＤ数码管。
由单片机控制传感器的读写来测量环境的温度，再通过与单片机连接的数码管将温度显示出。
由于采用了DS18B20作为侧位元器件，这使得本温度计与传统的温度计相比，硬件电路相对有减少。
因此本温度计成本降低，使用起来更加的方便。
关键词：单片机、显示电路、温度传感器DS18B20目录1.设计任务及方案分析2.芯片功能简介3. 硬件系统电路设计（一定要有硬件连接图）4. 软件编程调试及性能分析（应该包含程序框图和程序）5、总结参考文献谢辞1. 设计任务及方案分析一、任务要求设计内容：用单片机、温度传感器等器件实现温度采集，要求采集的温度精确到0.1ºC设计要求：1.硬件设计。
掌握单片机、温度传感器、显示电路等相关原理与知识；画出原理图2、软件设计3、用PROTEUS软件对硬件系统进行仿真4、两人一组做实物5、按照毕业论文要求交一份设计报告二、设计总体方案及方案论证按照系统的设计要求，本系统主要分为三个部分：主控制器AT89C51，温度传感器DS18B20及驱动显示电路。
方案比较1、测温元器件方案一：由于本电路是测温电路，因此可以采用热敏电阻来感应温度的变化，再根据其随温度变化的感应电阻阻值的变化来测得电流的变化进而计算出此时的温度值，不过这种方案需要设计模数转换电路，这会使得电路设计起来比较麻烦。
方案二、采用温度传感器作为温度采集原件，再通过单片机来控制其工作从而实现对传感器的控制和温度的读取，这使得读取温度非常的方便，电路也较前一个方案更加的简单，操作和设计起来都更加的容易。
基于单片机下的数字温度计(DS18B20)
基于单片机的数字温度计设计1、概论：温度是一种最基本的环境参数，人民的生活与环境的温度息息相关，在工业生产过程中要实时测量温度，在农业生产中也离不开温度的测量，因此研究温度的测量方法和装置具有重要意义。
在单片机的应用中，一个很重要的应用就是对温度进行检测。
测量温度的关键是温度传感器，采用智能温度传感器以实现温度数字化，既能以数字形式直接输出被测温度值，具有测量误差小，分辨力高，抗干扰能力强，能够远程传输数据，带串行总线接口等优点。
温度的数字输出显示在LCD1602上。
单片机、温度传感器与LCD1602等电子元器件的互联，可以研制和开发出具有高性价比的新一代测温系统——基于单片机的数字温度计。
基于单片机的数字温度计设计，即对温度进行实时测量，使用单线数字温度传感器DS18B20把温度信号直接转换成数字信号输入单片机。
经单片机处理后，将实时温度显示在LCD1602上。
完成本设计需要软件编程和硬件电路设计，需要用到两种软件。
2、温度传感器:2.1 DS18B20 简单介绍美国Dallas公司生产的单线数字温度传感器DS18B20，可以把温度模拟信号直接转换成串行数字信号供微机处理，是模/数转换器件，而且读DS18B20信息或写信息仅需单线接口，使用非常方便，新型的单线数字温度传感器体积小，精度高，使用更灵活。
DS18B20有三个引脚，GND接地；DQ为数字信号输入输出端；Udd为外接电源输入端。
DS18B20的部结构如图-2所示：DS18B20结构主要由4部分组成：64位光刻ROM、温度传感器、非挥发的温度报警触发器TH、TL和配置寄存器。
64位光刻ROM：光刻ROM中的64位序列号是出厂前被光刻好的，它可以看作是该DS18B20的地址序列码，即ID。
它的作用是使每一个DS18B20的地址都各不相，可以实现在相同的总线上挂接多个DS18B20的目的。
64位光刻ROM的排列是开始8位（28H）是产品类型标号，接着的48位是该DS18B20自身序列号，最后8位是前面56位的循环冗余校验码（CRC=X8+X5+X4+1）。
基于51单片机的DS18B20数字温度计的实训报告
天津电子信息职业技术学院暨国家示范性软件职业技术学院单片机实训题目：用MCS-51单片机和18B20实现数字温度计姓名：系别：网络系专业：计算机控制技术班级：计控指导教师：* 伟时间安排：2013年1月7日至2013年1月11日摘要随着国民经济的发展，人们需要对各中加热炉、热处理炉、反应炉和锅炉中温度进行监测和控制。
采用单片机来对他们控制不仅具有控制方便，简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。
在日常生活及工业生产过程中，经常要用到温度的检测及控制，温度是生产过程和科学实验中普遍而且重要的物理参数之一。
在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。
温度控制在生产过程中占有相当大的比例。
温度测量是温度控制的基础，技术已经比较成熟。
传统的测温元件有热电偶和二电阻。
而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。
我们用一种相对比较简单的方式来测量。
我们采用美国DALLAS半导体公司继DS18B20之后推出的一种改进型智能温度传感器DS18B20作为检测元件，温度范围为-55~125 ºC,最高分辨率可达0.0625 ºC。
DS18B20可以直接读出北侧温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。
本文介绍一种基于AT89C51单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量范围0℃-～+100℃，使用LED模块显示，能设置温度报警上下限。
正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，AT89C51单片机功能和应用。
该电路设计新颖、功能强大、结构简单。
关键词：单片机，数字控制，温度计， DS18B20，AT89S51第1章.数字温度计总体设计方案1.1数字温度计设计方案论证1.1.1方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，感温电路比较麻烦。
(完整word版)基于单片机的DS18B20设计实验报告

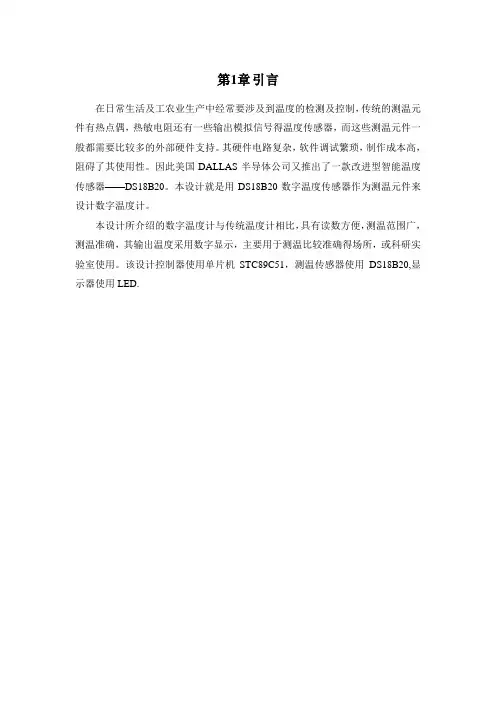

第1章引言在日常生活及工农业生产中经常要涉及到温度的检测及控制，传统的测温元件有热点偶，热敏电阻还有一些输出模拟信号得温度传感器，而这些测温元件一般都需要比较多的外部硬件支持。
其硬件电路复杂，软件调试繁琐，制作成本高，阻碍了其使用性。
因此美国DALLAS半导体公司又推出了一款改进型智能温度传感器——DS18B20。
本设计就是用DS18B20数字温度传感器作为测温元件来设计数字温度计。
本设计所介绍的数字温度计与传统温度计相比，具有读数方便，测温范围广，测温准确，其输出温度采用数字显示，主要用于测温比较准确得场所，或科研实验室使用。
该设计控制器使用单片机STC89C51，测温传感器使用DS18B20,显示器使用LED.第2章任务与要求2.1测量范围-50~110°C，精确到0.5°C；2.2利用数字温度传感器DS18B20测量温度信号；2.3所测得温度采用数字显示，计算后在液晶显示器上显示相应得温度值；第3章方案设计及论证3.1温度检测模块的设计及论证由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D转换电路，其中还涉及到电阻与温度的对应值的计算，感温电路比较麻烦。
而且在对采集的信号进行放大时容易受温度的影响出现较大的偏差。
进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，电路简单，精度高，软硬件都以实现，而且使用单片机的接口便于系统的再扩展，满足设计要求。
3.2显示模块的设计及论证LED是发光二极管Light Emitting Diode 的英文缩写。
LED显示屏是由发光二极管排列组成的一显示器件。
基于51单片机及DS18B20温度传感器的数字温度计程序及详细注释
基于51单片机及DS18B20温度传感器的数字温度计程序(详细注释)电路实物图如下图所示：C语言程序如下所示：/********************************************************************zicreate----------------------------- Copyright (C) --------------------------* 程序名; 基于DS18B20的测温系统* 功能：实时测量温度，超过上下限报警，报警温度可手动调整。
K1是用来* 进入上下限调节模式的，当按一下K1进入上限调节模式，再按一下进入下限* 调节模式。
在正常模式下，按一下K2进入查看上限温度模式，显示1s左右自动* 退出；按一下K3进入查看下限温度模式，显示1s左右自动退出；按一下K4消除* 按键音，再按一下启动按键音。
在调节上下限温度模式下，K2是实现加1功能，* K1是实现减1功能，K3是用来设定上下限温度正负的。
* 编程者：Jason* 编程时间：2009/10/2*********************************************************************/#include<AT89X52.h> //将AT89X52.h头文件包含到主程序#include<intrins.h> //将intrins.h头文件包含到主程序（调用其中的_nop_()空操作函数延时）#define uint unsigned int //变量类型宏定义，用uint表示无符号整形（16位）#define uchar unsigned char //变量类型宏定义，用uchar表示无符号字符型（8位）uchar max=0x00,min=0x00; //max是上限报警温度，min是下限报警温度bit s=0; //s是调整上下限温度时温度闪烁的标志位，s=0不显示200ms，s=1显示1s左右bit s1=0; //s1标志位用于上下限查看时的显示void display1(uint z); //声明display1（）函数#include"ds18b20.h" //将ds18b20.h头文件包含到主程序#include"keyscan.h" //将keyscan.h头文件包含到主程序#include"display.h" //将display.h头文件包含到主程序/***********************主函数************************/void main(){beer=1; //关闭蜂鸣器led=1; //关闭LED灯timer1_init(0); //初始化定时器1（未启动定时器1）get_temperature(1); //首次启动DS18B20获取温度（DS18B20上点后自动将EEPROM中的上下限温度复制到TH和TL寄存器）while(1) //主循环{keyscan(); //按键扫面函数get_temperature(0); //获取温度函数keyscan(); //按键扫面函数display(temp,temp_d*0.625);//显示函数alarm(); //报警函数keyscan(); //按键扫面函数}}/********************************************************************* 程序名; __ds18b20_h__* 功能：DS18B20的c51编程头文件* 编程者：ZPZ* 编程时间：2009/10/2* 说明：用到的全局变量是：无符号字符型变量temp(测得的温度整数部分),temp_d* (测得的温度小数部分)，标志位f（测量温度的标志位‘0’表示“正温度”‘1’表* 示“负温度”），标志位f_max（上限温度的标志位‘0’表示“正温度”、‘1’表* 示“负温度”），标志位f_min（下限温度的标志位‘0’表示“正温度”、‘1’表* 示“负温度”），标志位w(报警标志位‘1’启动报警‘0’关闭报警)。
基于51单片机和DS18B20的数字温度计设计
题目：基于89C51和DS18B20的数字温度计设计一、设计要求数字式温度计要求测温范围为－55～125°C，精度误差在0.1°C以内，LED 数码管直读显示。
二、方案论证根据系统的设计要求，选择DS18B20作为本系统的温度传感器，选择单片机AT89C51为测控系统的核心来完成数据采集、处理、显示、报警等功能。
选用数字温度传感器DS18B20，省却了采样/保持电路、运放、数/模转换电路以及进行长距离传输时的串/并转换电路，简化了电路，缩短了系统的工作时间，降低了系统的硬件成本。
该系统的总体设计思路如下：温度传感器DS18B20把所测得的温度发送到AT89C51单片机上，经过51单片机处理，将把温度在显示电路上显示，本系统显示器用4位共阳LED数码管以动态扫描法实现。
检测范围-55摄氏度到125摄氏度。
按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电路和显示电路。
数字温度计总体电路结构框图如图1所示。
图1 数字温度计总体电路结构框图三、系统硬件电路的设计温度计电路设计原理图如图2所示，控制器使用单片机AT89C51，温度传感器使用DS18B20，用4位共阳LED数码管实现温度显示。
图2 数字温度计设计电路原理图1、主控制器AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
2、显示电路显示电路采用4位共阳LED数码管，从P0口输出段码，列扫描用P3.0~P3.3口来实现，列驱动用8550三极管。
3、温度传感器工作原理DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。
基于DS18B20的数字温度计设计
基于DS18B20的数字温度计设计一、课程设计目的1.培养学生文献检索的能力，如何利用Internet检索需要的文献资料。
2.培养学生综合分析问题、发现问题和解决问题的能力。
3.培养学生综合运用知识的能力和工程设计的能力。
4.培养学生理论联系实际的能力。
5.提高学生课程设计报告撰写水平。
二、设计内容、技术条件和要求1设计内容数字温度计的设计要能实现温度的实时采集与显示，以AT89S51单片机为核心芯片，使用DS18B20数字温度传感器采集环境温度，并通过一组4位共阴极数码管将温度显示出来，也可用LM1602液晶显示屏。
方案一：使用按钮控制温度的采集与显示。
方案二：使用定时控制温度的采集与显示，时间间隔1S。
2 设计要求•设计单片机最小系统（包括复位按钮、晶振电路等）；•DS18B20应用电路设计。
•按键电路设计。
•可使用实验室的实验箱实物实现，也可使用仿真软件Proteus实现。
•绘制实现本设计内容的硬件电路（原理图），系统的组成框图。
•编写本课程设计内容的软件设计（包含程序流程图和对程序注释）。
三、总体设计思想本设计以检测温度并显示温度提供上下限报警为目的，按照系统设计功能的要求，确定系统由5个模块组成：主控器[4]、测温电路，报警电路，按键电路及显示电路。
系统以DS18B20为传感器用以将温度模拟量转化为电压数字量以总线传入单片机，以AT89S51为主芯片，在主芯片对DS18B20传入的温度值进行处理，由单片机程序控制，将经处理后的温度由LM1602液晶显示屏显示出来。
图3-1 数字温度计设计总体的原理图四、硬件设计1、硬件设计图见附件。
2、单片机复位电路工作原理及设计。
硬件图如下图一原理是通过使复位端经电阻与Vcc电源接通而产生按键复位电平，保证复位信号高电平持续时间大于2个机器周期。
3、单片机晶振电路工作原理及设计硬件图如下图二晶振电路是提供系统时钟信号。
为了各部分的同步应当引入公用的外部脉冲信号作为振荡脉冲。
基于51单片机与DS18B20的数字温度计设计课程设计
2.1
实现实时温度显示，测温范围0～500C，误差50C以内。
2.2
温度报警，能任意设定温度范围实现声光报警；
每隔10分钟记录一次温度数据，至少能查询过去10个时刻的温度情况。
3
3.1
3.1.1
由于本设计是测温电路，可以使用热敏电阻之类的器件，将随被测温度变化的电压或电流采样，进行A/D转换后就可以用单片机进行数据处理，实现温度显示。这种设计需要用到A/D转换电路，增大了电路的复杂性，而且要做到高精度也比较困难。
图12 主程序流程图
5.2
读温度值模块需要调用4个子程序，分别为：
DS18B20初始化子程序：让单片机知道DS18B20在总线上且已准备好操作
DS18B20写字节子程序：对DS18B20发出命令
3.1.2
考虑到在单片机属于数字系统，容易想到数字温度传感器，可选用DS18B20数字温度传感器，此传感器为单总线数字温度传感器，起体积小、构成的系统结构简单，它可直接将温度转化成串行数字信号给单片机处理，即可实现温度显示。另外DS18B20具有3引脚的小体积封装，测温范围为-55~+125摄氏度，测温分辨率可达0.0625摄氏度，其测量范围与精度都能符合设计要求。
段码和位码由单片机P0送出，分别用74HC673N锁存。
图9 数码管驱动显示电路
4.4
当温度超过设定温度值时，实现声光报警，蜂鸣器鸣叫、8个发光二极管点亮。蜂鸣器由单片机P2^3口控制，用三极管驱动，发光二极管接单片机P1口，由74HC673N锁存。
图10 声光报警电路
4.5
四个键分别连接单片机P3^4、P3^5、P3^6、P3^7构成独立式键盘，分别实现加、减、报警温度设定功能键和温度查询功能键。
基于ds18b20的数字温度计设计
基于ds18b20的数字温度计设计目录（一)设计内容及要求 (2)（二）系统的硬件选择及设计 (3)2.1核心处理器的设计 (3)1、AT89C51引脚图 (3)2、AT89C51引脚功能介绍 (3)2.2温度采集电路的设计 (5)1、单线技术 (5)2、DS18B20的简介 (6)3、DS18B20内部结构 (8)4、DS18B20测温原理 (11)5、温度采集电路 (12)2.3温度显示电路的设计 (13)1、LED数码管的操作 (13)2、温度显示电路 (13)（三）系统的软件设计 (15)3.1概述 (15)3.2 DS18B20的单线协议和命令 (15)(1)初始化 (15)(2)ROM操作命令 (15)(3)内存操作命令 (16)3.3温度采集程序流程图的设计 (18)3.4温度显示程序流程图的设计 (19)（四) 结论 (19)（五）汇编代码 (20)（六）参考文献 (27)基于DS18B20的数字温度计设计摘要：在本设计中选用AT89C51型单片机作为主控制器件，采用DS18B20数字温度传感器作为测温元件，通过两位共阴极LED数码显示管并行传送数据，实现温度显示。
本设计的内容主要分为两部分，一是对系统硬件部分的设计，包括温度采集电路和显示电路；二是对系统软件部分的设计，应用汇编语言实现温度的采集与显示。
通过DS18B20直接读取被测温度值，送入单片机进行数据处理，之后进行输出显示，最终完成了数字温度计的总体设计。
其系统构成简单，信号采集效果好，数据处理速度快，便于实际检测使用。
关键词：单片机AT89C51；温度传感器DS18B20；LED数码管；数字温度计（一)设计内容及要求本设计主要介绍了用单片机和数字温度传感器DS18B20相结合的方法来实现温度的采集，以单片机AT89C51芯片为核心，辅以温度传感器DS18B20和LED 数码管及必要的外围电路，构成了一个多功能单片机数字温度计。
基于51单片机的DS18B20数字温度计的设计_电子时钟课程设计
单片机应用课程设计（设计课题: 电子时钟及温度控制器院（系、部）: 机械工程系专业: 机械制造及其自动化专业一、单片机电子时钟的设计目录第一章前言 (3)第二章方案论证与比较 (3)2.1数字时钟方案 (3)2.2数码管显示方案 (4)第三章系统设计 (5)3.1总体设计 (5)3.1.1系统说明 (5)3.1.2系统框图..................................................... 错误！未定义书签。
第四章原理图与仿真图. (6)4.1 Protel原理图 (6)4.2 Proteus 仿真图 (7)4.3流程图 (8)4.4源程序清单 (10)4.5设计总结 (18)第五章实验心得体会 (19)第六章参考文献 (20)第一章前言单片机自20世纪70年代问世以来，以其极高的性能价格比，受到人们的重视和关注，应用很广、发展很快。
单片机体积小、重量轻、抗干扰能力强、环境要求不高、价格低廉、可靠性高、灵活性好、开发较为容易。
由于具有上述优点，在我国，单片机已广泛地应用在工业自动化控制、自动检测、智能仪器仪表、家用电器、电力电子、机电一体化设备等各个方面，而51单片机是各单片机中最为典型和最有代表性的一种。
这次毕业设计通过对它的学习、应用，以AT89S51芯片为核心，辅以必要的电路，设计了一个简易的电子时钟，它由4.5V直流电源供电，通过数码管能够准确显示时间，日期，调整时间，日期，从而到达学习、设计、开发软、硬件的能力。
时钟电路在计算机系统中起着非常重要的作用，是保证系统正常工作的基础。
在一个单片机应用系统中，时钟有两方面的含义：一是指为保障系统正常工作的基准振荡定时信号，主要由晶振和外围电路组成，晶振频率的大小决定了单片机系统工作的快慢；二是指系统的标准定时时钟，即定时时间，它通常有两种实现方法：一是用软件实现，即用单片机内部的可编程定时/计数器来实现，但误差很大，主要用在对时间精度要求不高的场合；二是用专门的时钟芯片实现，在对时间精度要求很高的情况下，通常采用这种方法，典型的时钟芯片有：DS1302，DS12887，X1203等都可以满足高精度的要求。
基于51单片机和DS18B20的数字温度计设计说明
基于51单片机和DS18B20的数字温度计设计说明
1.硬件设计：
-51单片机：选择合适的型号，如STC89C52或AT89C52等。
-DS18B20温度传感器：该传感器是一种数字温度传感器，具有单总线接口和高精度测量能力。
-接口电路：将51单片机和DS18B20传感器连接起来，要注意电平转换和信号线的阻抗匹配。
2.软件设计：
-初始化：在主函数中，首先对单片机进行初始化设置，包括时钟设置、串口配置等。
-DS18B20通信协议：使用单总线协议与DS18B20传感器进行通信，包括发送复位信号、读写数据等操作。
-温度测量：通过向DS18B20发送读取温度的命令，从传感器中读取温度值并保存。
-数据传输：将温度值转换为可显示的格式，如摄氏度或华氏度，并通过串口输出或LED显示。
3.程序流程：
-初始化单片机，设置时钟和串口参数。
-进入主循环，循环执行以下操作：
-发送复位信号，启动温度转换。
-等待转换完成，发送读取温度命令。
-读取温度值，并进行数据处理转换。
-输出温度值。
4.其他功能：
-可以添加LCD显示模块，将温度值显示在液晶屏上。
-可以添加按键输入模块，通过按键切换温度单位或进行其他操作。
需要注意的是，该设计只是一个简单的示例，实际应用中可能需要根据具体需求进行扩展和修改。
同时，在程序设计过程中，也要注意低功耗和数据稳定性等方面的考虑。
ds18b20数字温度计课程设计
ds18b20数字温度计课程设计ds18b20数字温度计课程设计一、实验目的1、了解ds18b20数字温度计的原理；2、掌握使用单总线、多总线的ds18b20数字温度计的读取方法；3、学会程序设计，编写读取ds18b20数字温度计的程序；二、实验内容1、ds18b20原理介绍和使用指南；2、单总线ds18b20的读取；3、多总线ds18b20的读取；4、ds18b20数字温度计的程序设计。
三、实验准备1、ds18b20数字温度计一个；2、STC89C52单片机一个；3、74HC00芯片一个；4、基础模块一个；5、阻值电阻一块；6、按键一个；7、LED一个；四、实验步骤1、了解ds18b20的原理（1）ds18b20原理介绍：ds18b20是一款以串行通信方式完成温度采集的高精度热敏电阻，具有自带的识别码，可以同时读取多个ds18b20，具有低功耗，精度高，测量范围广等优点。
（2）ds18b20使用指南：ds18b20使用一根数据线进行通信，将这根数据线接到单片机的数据口即可，用来接收和发送数据。
2、单总线ds18b20的读取（1）实验环境搭建：将ds18b20数字温度计接到单片机的数据口上，并将电阻接入，使电路有效；（2）实验程序编写：编写读取单总线ds18b20的程序，实现单总线ds18b20数字温度计的读取；3、多总线ds18b20的读取（1）实验环境搭建：将多个ds18b20数字温度计使用同一个总线接到单片机的数据口上，并将电阻接入，使电路有效；（2）实验程序编写：编写读取多总线ds18b20的程序，实现多总线ds18b20数字温度计的读取；4、ds18b20数字温度计的程序设计（1）实验环境搭建：将ds18b20数字温度计接到单片机的数据口上，并将电阻、按键、LED等电子元件接入，使电路有效；（2）实验程序编写：编写ds18b20数字温度计的程序，实现读取ds18b20数字温度计的功能，并将按键控制LED亮灭，根据温度读取值判断LED是否亮起。
基于51单片机及DS18B20温度传感器的数字温度计设计
基于51单片机及DS18B20温度传感器的数字温度计设计摘要本设计采用的主控芯片是ATMEL公司的AT89S52单片机，数字温度传感器是DALLAS 公司的DS18B20。
本设计用数字传感器DS18B20测量温度，测量精度高，传感器体积小，使用方便。
所以本次设计的数字温度计在工业、农业、日常生活中都有广泛的应用。
单片机技术已经广泛应用社会生活的各个领域，已经成为一种非常实用的技术。
51单片机是最常用的一种单片机，而且在高校中都以51单片机教材为蓝本，这使得51单片机成为初学单片机技术人员的首选。
本次设计采用的AT89S52是一种flash型单片机，可以直接在线编程，向单片机中写程序变得更加容易。
本次设计的数字温度计采用的是DS18B20数字温度传感器，DS18B20是一种可组网的高精度数字式温度传感器，由于其具有单总线的独特优点，可以使用户轻松地组建起传感器网络，并可使多点温度测量电路变得简单、可靠。
本设计根据设计要求，首先设计了硬件电路，然后绘制软件流程图及编写程序。
本设计属于一种多功能温度计，温度测量范围是-55℃到125℃。
温度值的分辨率可以被用户设定为9-12位，可以设置上下限报警温度，当温度不在设定的范围内时，就会启动报警程序报警。
本设计的显示模块是用四位一体的数码管动态扫描显示实现的。
在显示实时测量温度的模式下还可以通过查询按键查看设定的上下限报警温度。
关键词：单片机、数字温度计、DS18B20、AT89S52目录1 概述 ................................................................................................................................................................. - 1 -1.1系统概述 ................................................................................................................................................. - 1 -2 系统总体方案及硬件设计 ............................................................................................................................... - 2 -2.1 系统总体方案 ........................................................................................................................................ - 2 -2.1.1系统总体设计框图 ...................................................................................................................... - 2 -2.1.2各模块简介 .................................................................................................................................. - 2 -2.2 系统硬件设计 ........................................................................................................................................ - 5 -2.2.1 单片机电路设计 ......................................................................................................................... - 5 -2.2.2 DS18B20温度传感器电路设计.................................................................................................. - 6 -2.2.3 显示电路设计 ............................................................................................................................. - 6 -2.2.4 按键电路设计 ............................................................................................................................. - 7 -2.2.5 报警电路设计 ............................................................................................................................. - 8 -3 软件设计 ........................................................................................................................................................... - 9 -3.1 DS18B20程序设计................................................................................................................................. - 9 -3.1.1 DS18B20传感器操作流程.......................................................................................................... - 9 -3.1.2 DS18B20传感器的指令表.......................................................................................................... - 9 -3.1.3 DS18B20传感器的初始化时序................................................................................................ - 10 -3.1.4 DS18B20传感器的读写时序.................................................................................................... - 10 -3.1.5 DS18B20获取温度程序流程图................................................................................................ - 11 -3.2 显示程序设计 ...................................................................................................................................... - 13 -3.3 按键程序设计 ...................................................................................................................................... - 13 -4实物制作及调试 .............................................................................................................................................. - 14 -5电子综合设计体会 .......................................................................................................................................... - 15 -参考文献 ............................................................................................................................................................. - 16 -附1 源程序代码 .............................................................................................................................................. - 17 -附2 系统原理图 .............................................................................................................................................. - 32 -1 概述1.1系统概述本系统所设计的数字温度计采用的是DS18B20数字温度传感器测温，DS18B20直接输出的就是数字信号，与传统的温度计相比，具有读数方便，测温范围广，测温准确，上下限报警功能。
基于51单片机与DS18B20的数字温度计设计
信息与通信工程学院课程设计项目：基于单片机的DS18B20数字温度计设计指导老师：湛腾西设计人：尹世强彭娇礼班级：电实11-1BF2013 年06 月18 日1 设计要求1.1 基本要求1、测量精度0.5℃2、范围：-50℃-110℃3、可测多点温度，演示两点以上4、LED直读显示5、可任意设计温度报警的上限与下限6、可上传通信（RS232口）,也可以相互对通(485口)1.2 扩展功能温度报警，能任意设定温度范围实现声光报警；每隔10分钟记录一次温度数据，至少能查询过去10个时刻的温度情况。
2 元器件清单3 总体方案设计2.1 方案论证 2.1.1 方案一由于本设计是测温电路，可以使用热敏电阻之类的器件，将随被测温度变化的电压或电流采样，进行A/D 转换后就可以用单片机进行数据处理，实现温度显示。
这种设计需要用到A/D 转换电路，增大了电路的复杂性，而且要做到高精度也比较困难。
2.1.2 方案二考虑到在单片机属于数字系统，容易想到数字温度传感器，可选用DS18B20数字温度传感器，此传感器为单总线数字温度传感器，起体积小、构成的系统结构简单，它可直接将温度转化成串行数字信号给单片机处理，即可实现温度显示。
另外DS18B20具有3引脚的小体积封装，测温范围为-55~+125摄氏度，测温分辨率可达0.0625摄氏度，其测量范围与精度都能符合设计要求。
以上两种方案相比较，第二种方案的电路、软件设计更简单，此方案设计的系统在功耗、测量精度、范围等方面都能很好地达到要求，故本设计采用方案二。
图1 系统总体方框图2.2 总体设计框图本方案设计的系统由单片机系统、数字温度传感器、LED显示模块、按键控制模块、温度报警模块组成，其总体架构如图1。
3 硬件设计3.1 单片机系统1.本设计采用STC89C52单片机作为控制器，完成所有功能的控制，包括：●DS18B20数字温度传感器的初始化和读取温度值●LED数码管显示驱动与控制●按键识别和响应控制●温度设置和报警●温度值的存储和读取2.单片机系统电路原理图：图2 单片机系统原理图4.1 数字温度传感器模块4.1.1 DS18B20性能●独特的单线接口仅需一个端口引脚进行通信●简单的多点分布应用●无需外部器件●可通过数据线供电●零待机功耗●测温范围-55~+125℃，以0.5℃递增●可编程的分辨率为9~12位，对应的可分辨温度分别为0.5℃、0.25℃、0.125℃和0.0625℃●温度数字量转换时间200ms，12位分辨率时最多在750ms内把温度转换为数字●应用包括温度控制、工业系统、消费品、温度计和任何热感测系统●负压特性：电源极性接反时，传感器不会因发热而烧毁，但不能正常工作4.1.2 DS18B20外形及引脚说明图3 DS18B20外形及引脚●GND：地●DQ：单线运用的数据输入/输出引脚●VD：可选的电源引脚4.1.3 DS18B20接线原理图单总线通常要求接一个约4.7K左右的上拉电阻，这样，当总线空闲时，其状态为高电平。
基于51单片机的DS18B20温度传感器的应用毕业设计(论文) 精品
毕业设计(论文)题目：基于51单片机的DS18B20温度传感器的应用题目类型：工程设计软件开发桂林电子科技大学毕业设计（论文）报告用纸 1摘要温度的测量和控制对人类日常生活、工业生产、气象预报、物资仓储等都起着极其重要的作用。
在许多场合，及时准确获得目标的温度是十分重要的，近年来，温度测控领域发展迅速，并且随着数字技术的发展，温度的测控芯片也相应的登上历史的舞台，能够在工业、农业等各领域中广泛使用。
温控系统通过传感器检测温度将温度数据输入到处理器处理，可以在数码管或LCD等显示出来。
然后由控制器可以控制加热或者制冷，从而达到控温的目的。
本毕业设计就是利用STC89C52单片机和DS18B20温度传感器对目标温度进行检测，使用了单位数码管对检测到温度的显示，通过串口和上位机进行通信，利用VB软件显示温度数据，从而对各空间温度进行远程实时监控，使用LED灯闪烁进行模拟加热和制冷。
本文对各部分的硬件原理图进行了分析，还对各功能程序进行概述。
通过51单片机控制DS18B20检测温度，具有硬件电路简单，编程容易，测温准确，稳定等优点。
而且可以多点检测（本毕设只是单点测温），几个传感器连接也很简单。
关键词：单片机；温控；传感器AbstractTemperature measurement and control of human daily life, industrial production, weather forecast, material storage and so on all play a very important role. On many occasions, timely and accurate to obtain the temperature of the target is very important, in recent years, the temperature measurement and control field is developing rapidly, and with the development of digital technology, the corresponding temperature measurement and control chip mounted on the stage of history, can be widely used in industry, agriculture and so on various areas. Temperature control system through the temperature sensor to detect temperature data input to processing, can be in the digital tube or LED display, etc. And then by the controller to control the heating or cooling, so as to achieve the purpose of temperature control.This graduation design is the use of STC89C52 MCU and DS18B20 temperature sensor to test the room temperature, for testing temperature using digital tube display, through a serial port and PC communication, using VB software display temperature data, thus to remote real-time monitoring of the room temperature, use LED lights to simulate the heating and cooling. By 51 single chip microcomputer control temperature DS18B20 detection, it has a simple hardware circuit, programming easily, temperature measurement accuracy, stability, etc. And can be more testing (this project is only a single point temperature measurement), several sensor connection is also very simple.Keywords: MCU；temperature control；sensor目录引言 (1)1 绪论 (2)1.1 单片微机的发展 (2)1.2 温度检测的意义及发展形势 (2)1.3温控系统设计的核心 (2)2 单片机的简述 (3)2.1单片机的特点及引脚介绍 (3)2.2单片机的电平特性 (5)2.3C51复位电路 (6)2.4时钟电路 (6)3 温控系统的硬件设计 (7)3.1 温度检测模块 (7)3.1.1 温度传感器的概述 (7)3.1.2DS18B20的工作原理及工作时序图 (9)3.2 显示模块 (12)3.3 温超报警模块 (14)3.4 串口通信模块 (15)4 软件设计 (17)4.1 系统整体设计 (17)4.2 温度获取并转换 (19)4.3 温度控制 (20)5 单片机与上位机通信 (21)总结 (23)谢辞 (24)参考文献 (25)附录1电路原理图 (26)附录2 完整C程序代码 (28)附录3 模块调试代码 (34)桂林电子科技大学毕业设计（论文）报告用纸第1页共34 页引言上世纪90年代以来，单片机就进入了一个高速发展的阶段，大部分半导体厂商都注重新型单片机的研制、生产和推广。
基于51单片机和DS18B20的数字温度计设计说明
基于51单片机和DS18B20的数字温度计设计说明题目：基于89C51和DS18B20的数字温度计设计一、设计要求数字式温度计要求测温范围为－55～125°C，精度误差在0.1°C以内，LED数码管直读显示。
二、方案论证根据系统的设计要求，选择DS18B20作为本系统的温度传感器，选择单片机AT89C51为测控系统的核心来完成数据采集、处理、显示、报警等功能。
选用数字温度传感器DS18B20，省却了采样/保持电路、运放、数/模转换电路以及进行长距离传输时的串/并转换电路，简化了电路，缩短了系统的工作时间，降低了系统的硬件成本。
该系统的总体设计思路如下：温度传感器DS18B20把所测得的温度发送到AT89C51单片机上，经过51单片机处理，将把温度在显示电路上显示，本系统显示器用4位共阳LED数码管以动态扫描法实现。
检测范围-55摄氏度到125摄氏度。
按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电路和显示电路。
数字温度计总体电路结构框图如图1所示。
图1 数字温度计总体电路结构框图三、系统硬件电路的设计温度计电路设计原理图如图2所示，控制器使用单片机AT89C51，温度传感器使用DS18B20，用4位共阳LED数码管实现温度显示。
图2 数字温度计设计电路原理图1、主控制器AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU 和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
2、显示电路显示电路采用4位共阳LED数码管，从P0口输出段码，列扫描用P3.0~P3.3口来实现，列驱动用8550三极管。
3、温度传感器工作原理DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现9～12位的数字值读数方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
天津电子信息职业技术学院暨国家示范性软件职业技术学院单片机实训题目：用MCS-51单片机和18B20实现数字温度计姓名：王海川系别：网络系专业：计算机控制技术班级：计控 S11—1指导教师：曹伟时间安排：2013年1月7日至 2013年1月11日摘要随着国民经济的发展，人们需要对各中加热炉、热处理炉、反应炉和锅炉中温度进行监测和控制。
采用单片机来对他们控制不仅具有控制方便，简单和灵活性大等优点，而且可以大幅度提高被控温度的技术指标，从而能够大大的提高产品的质量和数量。
在日常生活及工业生产过程中，经常要用到温度的检测及控制，温度是生产过程和科学实验中普遍而且重要的物理参数之一。
在生产过程中，为了高效地进行生产，必须对它的主要参数，如温度、压力、流量等进行有效的控制。
温度控制在生产过程中占有相当大的比例。
温度测量是温度控制的基础，技术已经比较成熟。
传统的测温元件有热电偶和二电阻。
而热电偶和热电阻测出的一般都是电压，再转换成对应的温度，这些方法相对比较复杂，需要比较多的外部硬件支持。
我们用一种相对比较简单的方式来测量。
我们采用美国DALLAS半导体公司继DS18B20之后推出的一种改进型智能温度传感器DS18B20作为检测元件，温度范围为-55~125 ºC,最高分辨率可达0.0625 ºC。
DS18B20可以直接读出北侧温度值，而且采用三线制与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。
本文介绍一种基于AT89C51单片机的一种温度测量及报警电路,该电路采用DS18B20作为温度监测元件，测量范围0℃-～+100℃，使用LED模块显示，能设置温度报警上下限。
正文着重给出了软硬件系统的各部分电路，介绍了集成温度传感器DS18B20的原理，AT89C51单片机功能和应用。
该电路设计新颖、功能强大、结构简单。
关键词：单片机，数字控制，温度计， DS18B20，AT89S51第1章.数字温度计总体设计方案1.1数字温度计设计方案论证1.1.1方案一由于本设计是测温电路，可以使用热敏电阻之类的器件利用其感温效应，在将随被测温度变化的电压或电流采集过来，进行A/D 转换后，就可以用单片机进行数据的处理，在显示电路上，就可以将被测温度显示出来，这种设计需要用到A/D 转换电路，感温电路比较麻烦。
1.1.2 方案二(1).进而考虑到用温度传感器，在单片机电路设计中，大多都是使用传感器，所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值，进行转换，就可以满足设计要求。
从以上两种方案，很容易看出，采用方案二，电路比较简单，软件设计也比较简单，故采用了方案二。
(2).方案二的总体设计框图温度计电路设计总体设计方框图如图1所示，控制器采用单片机AT89S51，温度传感器采用DS18B20，用4位LED 数码管以串口传送数据实现温度显示图1 总体设计方框图主控 制 器 LED 显示温 度 传 感 器单片机复位 时钟振荡 报警点按键调整第2章数字温度计详细设计2.1 主控制器AT89S512.1.1 AT89s51的特点及特性：40个引脚，4k bytes flash片内程序存储器，128 bytes的随机存取数据存储器（ram），32个外部双向输入/输出（i/o）口，5个中断优先级2层中断嵌套中断，2个16位可编程定时计数器,2个全双工串行通信口，看门狗（wdt）电路，片内时钟振荡器。
此外，at89s51设计和配置了振荡频率可为0hz并可通过软件设置省电模式。
空闲模式下，cpu暂停工作，而ram定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存ram的数据，停止芯片其它功能直至外中断激活或硬件复位。
同时该芯片还具有pdip、tqfp和plcc等三种封装形式，以适应不同产品的需求。
主要功能特性：·兼容mcs-51指令系统· 4k可反复擦写(>1000次）isp flash rom · 32个双向i/o口· 4.5-5.5v工作电压· 2个16位可编程定时/计数器·时钟频率0-33mhz·全双工uart串行中断口线· 128x8bit内部ram· 2个外部中断源·低功耗空闲和省电模式·中断唤醒省电模式· 3级加密位·看门狗（wdt）电路·软件设置空闲和省电功能·灵活的isp字节和分页编程·双数据寄存器指针2.1.2管脚功能说明：VCC：供电电压。
GND：接地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。
P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。
在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。
并因此作为输入时，P2口的管脚被外部拉低，将输出电流。
这是由于内部上拉的缘故。
P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。
在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。
P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL 门电流。
当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。
作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口，如下表所示：P3口管脚备选功能P3.0 RXD（串行输入口）P3.1 TXD（串行输出口）P3.2 /INT0（外部中断0）P3.3 /INT1（外部中断1）P3.4 T0（记时器0外部输入）P3.5 T1（记时器1外部输入）P3.6 /WR（外部数据存储器写选通）P3.7 /RD（外部数据存储器读选通）P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。
当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。
在FLASH编程期间，此引脚用于输入编程脉冲。
在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。
因此它可用作对外部输出的脉冲或用于定时目的。
然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。
如想禁止ALE的输出可在SFR8EH地址上置0。
此时， ALE 只有在执行MOVX，MOVC指令是ALE才起作用。
另外，该引脚被略微拉高。
如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。
在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。
但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。
注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。
在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
2.1.3．振荡器特性：XTAL1和XTAL2分别为反向放大器的输入和输出。
该反向放大器可以配置为片内振荡器。
石晶振荡和陶瓷振荡均可采用。
如采用外部时钟源驱动器件，XTAL2应不接。
有余输入至内部时钟信号要通过一个二分频触发器，因此对外部时钟信号的脉宽无任何要求，但必须保证脉冲的高低电平要求的宽度。
2.1.4．芯片擦除：整个PEROM阵列和三个锁定位的电擦除可通过正确的控制信号组合，并保持ALE管脚处于低电平10ms 来完成。
在芯片擦操作中，代码阵列全被写“1”且在任何非空存储字节被重复编程以前，该操作必须被执行。
此外，AT89C51设有稳态逻辑，可以在低到零频率的条件下静态逻辑，支持两种软件可选的掉电模式。
在闲置模式下，CPU停止工作。
但RAM，定时器，计数器，串口和中断系统仍在工作。
在掉电模式下，保存RAM的内容并且冻结振荡器，禁止所用其他芯片功能，直到下一个硬件复位为止。
单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。
单片机AT89S51具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，很适合便携手持式产品的设计使用系统可用二节电池供电。
2.2温度采集部分的设计2.2.1.温度传感器DS18B20DS18B20温度传感器是美国DALLAS半导体公司最新推出的一种改进型智能温度传感器，与传统的热敏电阻等测温元件相比，它能直接读出被测温度，并且可根据实际要求通过简单的编程实现９～１２位的数字值读数方式。
TO－92封装的DS18B20的引脚排列见下图，其引脚功能描述见表1。
（底视图）DS18B20表1 DS18B20详细引脚功能描述序号名称 引脚功能描述1 GND 地信号2 DQ 数据输入/输出引脚。
开漏单总线接口引脚。
当被用着在寄生电源下，也可以向器件提供电源。
3 VDD 可选择的VDD 引脚。
当工作于寄生电源时，此引脚必须接地。
DS18B20的性能特点如下：（1）独特的单线接口仅需要一个端口引脚进行通信；（2）多个DS18B20可以并联在惟一的三线上，实现多点组网功能；（3）无须外部器件；（4）可通过数据线供电，电压范围为3.0~5.5Ｖ；（5）零待机功耗；（6）温度以９或１２位数字；（7）用户可定义报警设置；（8）报警搜索命令识别并标志超过程序限定温度（温度报警条件）的器件；（9）负电压特性，电源极性接反时，温度计不会因发热而烧毁，但不能正常工作；DS18B20采用３脚PR －35封装或８脚SOIC 封装，其内部结构框图如图2所示。
