巨人通力某电梯调试全参数(2019最新)

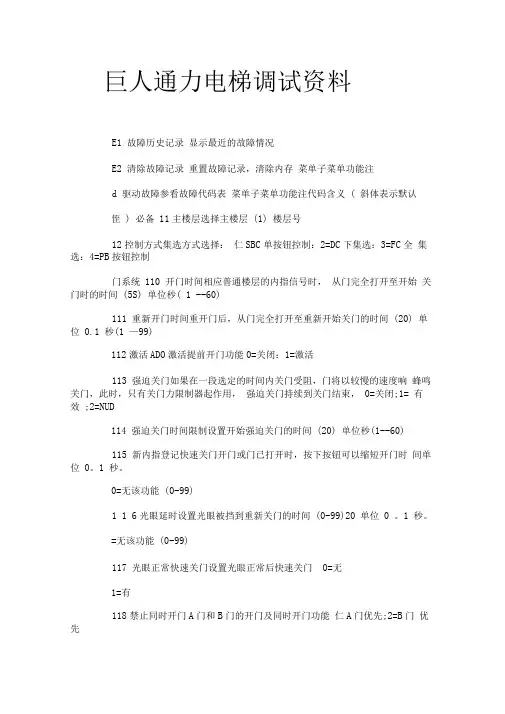

巨人通力电梯调试资料E1故障历史记录显示最近的故障情况E2清除故障记录重置故障记录，清除内存菜单子菜单功能注d驱动故障参看故障代码表菜单子菜单功能注代码含义(斜体表示默认侄)必备11主楼层选择主楼层(1)楼层号12控制方式集选方式选择：1=SBC单按钮控制：2=DC下集选：3=FC 全集选：4=PB按钮控制门系统110开门时间相应普通楼层的内指信号时，从门完全打开至开始关门时的时间(5S)单位秒(1--60)111重新开门时间重开门后，从门完全打开至重新开始关门的时间(20)单位0.1秒(1—99)112激活ADO激活提前开门功能0=关闭：1=激活113强迫关门如果在一段选定的时间内关门受阻，门将以较慢的速度响蜂鸣关门，此时，只有关门力限制器起作用，强迫关门持续到关门结束，0=关闭;1=有效;2=NUD114强迫关门时间限制设置开始强迫关门的时间(20)单位秒(1--60)115新内指登记快速关门开门或门已打开时，按下按钮可以缩短开门时间单位0。
1秒。
0=无该功能(0-99)116光眼延时设置光眼被挡到重新关门的时间(0-99)20单位0。
1秒。
=无该功能(0-99)117光眼正常快速关门设置光眼正常后快速关门0=无1=有118禁止同时开门A门和B门的开门及同时开门功能1=A门优先;2=B 门优先3=同时119对穿门轿厢选用对穿门轿厢0=一个门;1=对穿门120门终鸣器为盲人选择门终鸣器0=关;1=门完全打开时响121延长开门时间LCECOS的输入XC(34：E)的类型0=按钮(DOEB);1=开关带蜂鸣器(DOES);2=开关不带蜂鸣器(DOES);122DOP类型选择DOP类型0=none;1=DOP CS泊梯130泊梯楼层如1-33=2(群组泊梯)1#梯此菜单选择的楼层是第一泊梯楼层(PAM)2#梯此菜单选择的楼层是第二泊梯楼层(PAS)3#梯此菜单应0，0=0FF，nn=楼层号131泊梯时开门泊梯时A门与B门的开关情况0=关，1=A门优先，2=B 门优先，3=AB门同时开132泊梯时间选择电梯在开始泊梯前的空闲时间(30)(1-99)秒133泊梯模式选择单台或群组泊梯0=关，1=单梯，2=群组泊梯134自动从特定楼层派遣电梯空闲电梯将离开此楼层(ADF)功能0=关，nn=指定楼层135自动返回特定楼层(ADF)功能将电梯开往此楼层0=回主楼层，nn=指定楼层内指140允许反向内选允许登陆与电梯运行方向相反的内指信号，一旦停梯使这些信号开始响应0=关，1=开，141错误内选删除电梯连续完成两个内指而无人出入轿厢的情况下删除所有内指信号0=关，1=开142内选登记蜂鸣器当内选按亮(登记)时发出一短促声音0=关，1=开143忽略新外呼为响应运时的外呼而忽略新外呼0=关，1=开144司机模式选择0：标准1：ATS HK/ 2：ATS CS145锁的类型(楼层进出控制)指定LCEOPT的锁输入信号-锁-的用法0=关，1：锁内选，2：锁外呼，3：锁内选和外呼146优先下呼1。
巨人通力调试资料
输出电压由LED条显示。
当电压超过该LED限值时LEDs发光。
下表显示了这些LEDs所代表的信息LED 输出电压颜色指示V绿色230 V ACD11 >215V绿色200 V ACD10 >190D9 >160V绿色180 V ACV绿色150 V ACD8 >120V绿色110 V ACD7 >8552V绿色60 V ACD6 >V绿色48 V AC40D5 >V绿色36 V ACD4 >28V绿色24 V AC19D3 >过载电流由红色LED（D12）指示，当电流过载时该LED发光下面给出了LECRRPS板的一些更进一步的信息额定电压为可调直流电Un电压的范围由旋转开关来调节并由LED条来显示输出端在控制信号上升后20ms到达额定电压Un输出电压在达到额定电压后大概2妙后自动下降到事先制定的可调值。
我们可以通过J8的跳线来阻止输出电压下降当减速控制信号为OFF时，输出电压Un在1秒中内现行的减到0。
这减少了机械噪声。
该功能可由J7跳线来阻止当输出过载时，电压下降并且由电源限制输出电路。
同时红色LED“过载”发光当减速控制信号没有运行时，输出电流为0（＝0A）单个电源的的输出功率为150W。
输出功率可以通过并联其他电源来增加在LECRRPS板上，有一个提供230V AC减速的电压继电接触器和一个光电禁止管？ photocell disabling该继电器由减速控制信号来激发，它被认为并行使用于两个用途8.3 LCEDICLCEDIC 使用在用变频器控制的简单AC 门中。
为了使现场的连接工作简单化，在门适配模块中有一块交叉连接板。
