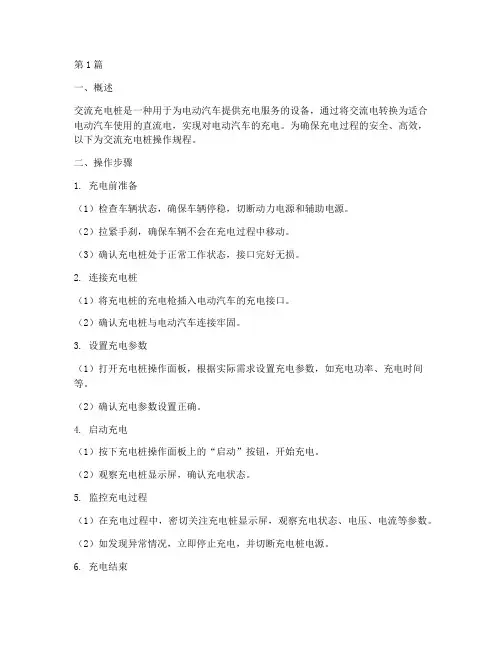

交流充电桩操作规程(3篇)

交流充电桩操作规程(3篇)

第1篇一、概述交流充电桩是一种用于为电动汽车提供充电服务的设备,通过将交流电转换为适合电动汽车使用的直流电,实现对电动汽车的充电。

为确保充电过程的安全、高效,以下为交流充电桩操作规程。

二、操作步骤1. 充电前准备(1)检查车辆状态,确保车辆停稳,切断动力电源和辅助电源。

(2)拉紧手刹,确保车辆不会在充电过程中移动。

(3)确认充电桩处于正常工作状态,接口完好无损。

2. 连接充电桩(1)将充电桩的充电枪插入电动汽车的充电接口。

(2)确认充电桩与电动汽车连接牢固。

3. 设置充电参数(1)打开充电桩操作面板,根据实际需求设置充电参数,如充电功率、充电时间等。

(2)确认充电参数设置正确。

4. 启动充电(1)按下充电桩操作面板上的“启动”按钮,开始充电。

(2)观察充电桩显示屏,确认充电状态。

5. 监控充电过程(1)在充电过程中,密切关注充电桩显示屏,观察充电状态、电压、电流等参数。

(2)如发现异常情况,立即停止充电,并切断充电桩电源。

6. 充电结束(1)当充电完成或达到设定时间时,充电桩会自动停止充电。

(2)拔下充电桩充电枪,将充电桩恢复至初始状态。

(3)确认充电桩与电动汽车连接已断开。

7. 收尾工作(1)清理充电桩周围环境,确保无障碍物。

(2)记录充电数据,如充电时间、充电功率等。

三、注意事项1. 充电过程中,严禁启动或移动车辆。

2. 充电过程中,严禁带电插拔充电枪。

3. 充电结束后,驾驶员应确认充电终止,并确保充电设备与电动汽车物理分离。

4. 如遇系统起火,立即按下红色急停按钮切断电源,并使用灭火器灭火。

5. 严禁使用金属物体触碰充电枪接口、电动汽车充电口。

6. 严禁私自拆卸、改装充电桩设备及附加设施,否则由此造成的损坏由当事人承担相应责任。

7. 操作人员应基本了解电动汽车的构造和充电设备的工作原理,掌握充电操作规程、充电设备检测、故障判断和处理。

四、总结遵守交流充电桩操作规程,不仅能够确保充电过程的安全、高效,还能延长充电桩的使用寿命。

各种交流充电桩使用说明

各种交流充电桩使用说明

各种交流充电桩使用说明充电桩是一种用于给电动车、混合动力车等电动汽车充电的设备。

随着电动车的普及,充电桩的使用也变得越来越重要。

在使用充电桩之前,我们需要了解一些基本的使用说明,以确保正确使用并保证安全。

首先,要使用充电桩,我们需要一张IC卡或者RFID卡。

这张卡是用于识别用户身份的,类似于银行卡。

在选择充电桩时,我们需要确认自己所用的卡与充电桩是兼容的。

有些充电桩还支持手机APP或者扫码支付,这些支付方式也是非常方便的选择。

其次,我们需要找到合适的充电桩。

现在,充电桩已经得到广泛的安装,可以在购物中心、超市、停车场等公共场所找到。

在使用充电桩时,我们应该选择那些能够提供所需电压和电流的充电桩,并确保其可靠性和安全性。

在开始充电之前,我们需要检查充电桩的连接状态和充电线的状态。

确保充电线未损坏,插头与插座连接牢固。

如果发现充电线或者插座存在问题,应立即停止使用并报修。

当一切准备就绪时,将充电线的插头插入电动车的充电口,并插入充电桩的插座中。

接下来,我们需要刷卡或者扫码以正式开始充电。

有些充电桩会显示充电进度和电量信息,我们可以时刻关注充电桩的显示屏。

在充电过程中,我们应该时刻留意充电桩和周围环境的变化,确保安全。

如果发现任何异常情况,如充电线过热、漏电等,应立即停止充电并报修。

此外,在充电过程中,我们应该避免操作充电桩,避免对充电桩造成潜在危险。

充电时间的长短取决于电动车的电池容量以及充电桩的功率。

一般来说,充电速度是随着功率的增加而增加的。

一些快速充电桩甚至可以在短时间内实现快速充电。

但是,在使用快速充电桩时,我们要特别小心,避免对电池造成伤害。

当充电完成后,我们应该按下充电桩上的停止按钮,将插头从充电桩中拔出。

然后检查电动车的充电口和充电线,确保一切正常。

注意,切勿将充电线和插头踩到或者压到物体上,以免损坏。

在使用充电桩的过程中,我们还要注意一些其他的事项。

首先,应该尽量避免在高温环境下充电,以免对电动车和充电桩造成伤害。

电动汽车交流充电桩使用说明书

电动汽车交流充电桩使用说明书

-3-
EVAC 系列交流充电桩 用户手册
第二章 产品简介
2.3 型号说明
交流充电桩系列产品命名规则
EVAC ―□□ ―□ ―□KVA 功率等级:3.5KVA/7KVA(单相输入) 21KVA/42KVA(三相输入) 输出方式:S―单枪;T―双枪;B―插座 电压类型:S―单相输入;T―三相输入 安装方式:W―壁挂式;F―落地式;V―立式; 充电类型:交流充电桩
3.2 开箱检验
打开充电桩包装,请对照附件清单检查随机附件。 检查充电桩是否在运输中损坏。如发现损坏或部件缺少,请勿开机,并告知承运商和经销商。 确定此机器是否是您所要购买的机型。 注意: 请保留包装盒以及包装材料,以备将来搬运时使用。
3.3 安装
3.3.1 安装前期准备
安装时需要的工具如下: 十字螺丝刀、专用梅花螺丝刀、剥线钳、压线钳。
目录
第一章 安全说明 .............................................................. 2 1.1 常用符号说明 ................................................................................................................ 2 1.2 禁止事项 ....................................................................................................................... 2 1.3 安全注意事项 ................................................................................................................ 2 第二章 产品简介 .............................................................. 3 2.1 产品简介 ....................................................................................................................... 3 2.2 遵循标准 ....................................................................................................................... 3 2.3 型号说明 ....................................................................................................................... 4 2.4 技术指标 ....................................................................................................................... 4 2.5 外形结构 ....................................................................................................................... 5 第三章 安装说明 .............................................................. 6 3.1 搬运或移动.................................................................................................................... 6 3.2 开箱检验 ....................................................................................................................... 6 3.3 安装..... ......................................................................................................................... 6 第四章 操作使用说明 .......................................................... 8 4.1 主界面.............................................................................................................. .............8 4.2 充电界面 ....................................................................................................................... 8 4.3 充电桩设置界面........................................................................................................... 10 第五章 日常维护及故障处理.................................................... 14 5.1 通用故障处理流程 ....................................................................................................... 14 5.2 常见故障分析和处理方法 ............................................................................................ 15

7kW 壁挂 立柱式交流充电桩 使用说明书

7kW 壁挂 立柱式交流充电桩 使用说明书

7kW壁挂/立柱式交流充电桩(塑壳电容屏单枪32A)使用说明书V1.1使用前请认真阅读本说明书修订记录版本更新日期说明V1.02022-06-29初版V1.12022-08-17增加电源进线接线要求目录安全提示: (3)1、概述 (4)2、7kW壁挂式交流充电桩 (4)2.1产品概述 (4)2.2执行标准 (5)2.3主要功能特点 (5)2.4特征与参数 (6)3、充电桩充电操作说明 (6)3.1非接触式射频卡刷卡充电 (7)3.2手机端APP扫码充电 (11)3.3手机微信“小程序”扫码充电 (14)4、现场安装条件及需求 (16)5、包装运输及存储 (21)6、订货须知 (21)7、产品保修卡 (22)安全提示:1)警告安装和使用人员应遵守以下原则,确保相关人员的人身及设备安全:☆使用经销商提供的电动汽车专用充电设备充电;☆在任何情况下切勿自行改装、加装和变更任何部件;☆所有使用的工具,其不必要裸露的金属部分应做好绝缘处理,以防裸露的金属部分触碰金属机架,造成短路;☆当充电失败或有异常时请立即停止使用该设备;☆严禁手上沾有水接触插头,严禁触摸电动车充电插座插孔;☆严禁在防护包装或者电动车充电口断开、破裂、打开或者表面有任何损坏状况的情况下使用该设备;☆设备通电前请务必确认输入电压、频率、装置的断路器或熔丝及其它条件都已符合所订规格;☆为了确保充电桩的使用寿命和运行稳定,设备的使用环境应尽可能地保持清洁、恒温和恒湿,不得在有挥发性气体或易燃环境下使用;☆严禁让小孩触摸或使用该设备,在使用时不要让小孩接近。

2)接地说明☆充电桩必须接地良好,如果设备出现故障或者损坏时,接地线已提供最小阻抗电路放电从而减小触电的危险;☆设备接地线接错会有触电的危险,如果不能确认该设备接地是否良好,则请相关专业人士检测。

3)预防措施☆严禁将交流充电连接装置浸没在水中;☆严禁让外物进入充电连接口和插头的末端;☆严禁脚踩充电电缆,拉扯电缆,电缆弯折或打结;☆严禁在打雷闪电的天气使用该设备;☆严禁充电时将设备放在会产生高温的物体附近。

交流充电桩使用说明书

交流充电桩使用说明书

0AEG.Poros32.000 版本号:V01Poros WS-32交流充电桩安装使用前仔细阅读此说明书并妥善保管因技术升级或采用更新的生产工艺,本说明书可能会被再修订ALWAYS AN IDEA AHEAD安装使用说明书Installation Manual目录一产品简介 (2)1.1概述 (2)1.2遵循标准 (2)1.3充电桩插座接口 (3)1.4原理概述 (3)1.5产品参数 (4)二产品使用说明 (4)2.1产品操作简要流程 (4)2.2指示灯状态说明 (4)三安装及调试 (5)3.1安装方法及注意事项 (5)3.1.1.安装工具 (5)3.1.2.定位安装 (5)3.2调试 (10)四异常现象及处理方法 (10)五维护说明 (10)1一产品简介1.1概述的处理器,可配备网络模块,实现在线操作控制,交互直观,操作便捷。

各项性能符合国家能源部、国家电网相关标准要求。

产品由智能控制板,智能电度量表,充电枪线,联网模块,执行构件以及户外箱体等组成。

全方位多层次保护,漏电保护、过载保护、浪涌保护、过压保护、欠压保护、短路保护、急停保护等,确保充电安全。

适合安装于电动汽车充电站、公共停车场、住宅小区停车场、大型商厦停车场、路边停车位等场所,能够为具备车载充电机的电动汽车充电,是电动汽车交流充电的首选产品。

1.2遵循标准GB/T 18487.1-2015《电动汽车传导充电系统第1部分:通用要求》GB/T 18487.2-2017《电动汽车传导充电系统第2部分:非车载传导供电设备电磁兼容要求》GB/T 20234.2-2015《电动汽车传导充电用连接装置第2部分:交流充电接口》GB/T 34657.1-2017《电动汽车传导充电互操作性测试规范第1部分:供电设备》NB/T 33002-2018《电动汽车交流充电桩技术条件》Q/GDW 10485-2018 国家电网公司电动汽车交流充电桩技术条件Q/GDW 10592-2018 国家电网公司电动汽车交流充电桩检验技术规范21.3充电桩插座接口图1.1 标准七芯通用插座表表1-1 标准七芯通用插座:1.4原理概述341.5产品参数二 产品使用说明2.1产品操作简要流程(1)确认充电桩已经供电。

7kW 交流充电桩(单相)使用说明书

7kW 交流充电桩(单相)使用说明书

7kW交流充电桩(单相) 使用说明书V1.0目录目录...................................................................................................................... - 1 -安全注意事项 .............................................................................................................. - 2 -第1章产品介绍 ........................................................................................................... - 2 -1.1 产品简介 ........................................................................................................... - 2 -1.2 产品原理框图 ....................................................................................................... - 3 -1.3 主要参数说明 ....................................................................................................... - 3 -1.4 产品特点 ........................................................................................................... - 4 -1.5 产品设计规范 ....................................................................................................... - 4 -1.6 产品结构 ........................................................................................................... - 5 -1.6.1 整体外形图.................................................................................................... - 5 -1.6.2壁挂式安装说明................................................................................................ - 5 -1.6.3立柱式安装说明................................................................................................ - 6 -1.6.4接线说明...................................................................................................... - 6 -第2章操作说明 ............................................................................................................ - 7 -2.1设备上电检查、调试.................................................................................................. - 7 -2.2充电操作............................................................................................................ - 7 -2.2.1 充电连接 ..................................................................................................... - 7 -2.2.2 充电控制 ..................................................................................................... - 7 -2.2.3 充电停止 ..................................................................................................... - 8 -2.2.4 充电结算 ..................................................................................................... - 8 -第3章常见故障处理 ........................................................................................................ - 9 -安全注意事项1)请勿将易燃、易爆或可燃材料、化学物、可燃蒸汽等危险物品靠近充电桩;2)儿童请勿在充电过程中靠近、使用充电桩,以免造成伤害;3)如遇下雨打雷天气,请谨慎充电;4)严禁在充电枪或充电线缆存在缺陷、裂痕、磨损、破裂、充电线缆裸露等情况下使用充电桩,如有发现,请及时联系工作人员;5)请保持充电枪头清洁干燥,如有脏污,请用清洁的干布擦拭,严禁带电时用手触碰充电枪芯;6)请勿试图拆卸、维修、改装充电桩,如有维修、改装需求,请联系工作人员,不正当的操作可能会造成设备损坏、漏水、漏电等情况;7)使用过程中如有什么异常情况,可立即按下急停按钮,切断所有输入输出电源;8)在充电过程中,车辆禁止行驶,只有在静止时才能进行充电;9)混合动力电车请熄火后再进行充电。

各种交流充电桩使用说明

各种交流充电桩使用说明

各种交流充电桩使用说明使用充电桩的使用说明充电桩是用来给电动车、混合动力车等电动汽车充电的设备。

随着电动车市场的发展,充电桩的需求也越来越大。

了解如何正确使用充电桩非常重要,不仅可以保护充电桩和电动车的安全,还可以保证充电效果和电池寿命。

以下是一些常见的充电桩使用说明:1.充电前的准备:在使用充电桩之前,首先要确认充电桩是否可以满足你的需求。

检查你的电动车的电池容量和充电方式,然后选择相应的充电桩插头。

同时,确保你的电动车和充电桩都在正常工作状态下。

2.选择合适的充电桩:根据充电需求选择合适的充电桩。

充电桩通常有交流充电桩和直流充电桩两种类型。

交流充电桩适用于日常充电,而直流充电桩则适用于紧急充电或长途旅行。

3.插上充电插头:在把充电插头插入充电桩之前,先检查充电插头和充电接口是否干净。

确保插头和接口插入正确,不要强行插入,以免损坏插头或接口。

4.联网并选择充电方式:有些充电桩需要通过手机APP或刷卡等方式进行认证和支付才能开始充电。

在这之前,确保你的手机和充电桩连接良好,并根据实际情况选择合适的充电方式。

5.设定充电参数:一些充电桩允许用户根据需要设定充电参数,例如充电功率和充电时间。

根据电动车的需求和电量情况,设定合适的充电参数可以更好地保护电池和提高充电效率。

6.监控充电状态:在充电过程中,你可以通过充电桩的显示屏或手机APP来监控充电状态。

这样可以及时了解充电进度、充电速度等信息,以便及时调整充电计划。

7.安全使用:在使用充电桩时要注意安全,避免触摸有电的金属部分,防止触电。

充电桩周围不要放置易燃物品,以防发生火灾。

在临时充电时,不要离开充电桩,以免发生意外。

8.充电完毕后的操作:当充电完成后,先断开充电插头和电源,再拔出充电插头和充电线。

拔出充电插头时要轻拉,不要扯断,以防损坏充电桩和电动车。

总之,正确使用充电桩可以提高充电效果和电池寿命,保证充电安全。

在使用充电桩之前,要了解充电桩的使用说明和特殊要求,并遵循相关规定。

充电桩使用说明书

充电桩使用说明书

充电桩使用说明书篇一:充电桩说明书(1)满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求;(2)交流充电桩采用单桩单充式结构,每个充电接口提供AC220V/7kW的交流供电能力;(3)具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等;(4)设置指示灯、数码管显示器或触摸屏,显示运行状态;(5)设置急停开关、操作按键等必需的操作接口;(6)预留交流三相四线电子式多功能电能表的表位,进行交流充电计量;(7)设置刷卡机,支持IC卡付费方式,并配置打印机,提供票据打印功能;(8)具备过/欠压报警、充电接口的连接状态判断、联锁等功能;(9)提供完善的通讯功能,采用GPRS及以太网接口,可根据需要上传交流充电桩的运行状态参数,接受远程控制命令。

应遵循的主要标准电动汽车技术标准:GB/T 18487.1-20XX《电动车辆传导充电系统一般要求》GB/T 18487.2-20XX《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T 18487.3-20XX《电动车辆传导充电系统电动车辆与交流/直流充电机(站)》GB/T 20234-20XX《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准:GB/T 17215.322-20XX《静止式有功电能表 0.2S 级和0.5S 级》 GB 17625.2-20XX《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-20XX《电磁兼容限值对额定电流大于16A 的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》 DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》国家电网公司标准:Q/GDW 399-20XX《电动汽车交流供电装置电气接口规范》Q/GDW 400-20XX《电动汽车充放电计费装置技术规范》以及其他相关标准(以上标准均执行最新版本)充电桩人机界面人机界面采用液晶触摸屏或其它方式,尺寸为5.7吋(可根据客户要求改为7寸、10寸等),显示信息丰富,界面友好充电桩状态指示故障指示灯:设置1个红灯,是故障信号总的指示灯,指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸、打印机故障、刷卡机故障;运行状态指示灯:设置1个绿灯,绿灯闪烁指示在充电状态,绿灯常亮指示充电完成或空闲状态;指示灯采用LED灯带的方式,设置在充电桩的顶部;背光照明指示灯:光控方式,采用光控开关,天黑后自动点亮,安装在透光板后部。

电动汽车交流充电桩使用说明书

电动汽车交流充电桩使用说明书

电动汽车交流充电桩使用说明书版本时间内容V1.02023-05第A0稿免责声明本文件中的信息仅供参考,不构成任何要约或承诺。

内容如有更改恕不另行通知,如本手册内容与实际产品不符,请以实际产品为准。

如您需要最新版手册,请联系我们,我们将提供最新版说明书。

安全警示安装和使用本设备的人员必须遵守以下原则和规定,以确保相关人员的人身和设备安全:●充电桩安装使用过程中,必须严格遵守国家和使用地区的各项电气安全规定。

●具有从事电力系统安装、维修的资格证书或经历电气专业人员才能负责安装、调试和维护。

●为了保证本设备的使用寿命和稳定运行,需要将充电桩及其配套元器件存放在室内干燥通风处,温度处于-25℃~﹢55℃、月平均相对湿度不大于90%、无腐蚀性和爆炸性气体的仓库内,贮存期间避免淋雨、暴晒、凝露和霜冻等。

●电源进线接线应采用正规厂家提供的电力电缆。

●安装时使用的工具器械应把不必要的外露金属部件进行绝缘处理,防止外露金属部件相互接触,造成短路。

●开启设备前,请确保设备接地良好,避免因触电造成人身伤害或死亡。

●若充电桩无法正常运行,请勿自行拆卸或修改充电桩内部器件;在未经允许的修改或维修而产生的问题,本公司不承担任何责任。

●设备上电前,请确认输入电压和工频符合设备技术要求。

●不要弯曲、挤压或倾斜充电连接器以造成机械损坏。

●不要使用损坏、开裂或脏的充电连接器。

目录一、产品概况 (1)1.1适用范围 (1)1.2产品特征 (1)1.3人机操作 (1)二、产品参数 (2)2.1技术参数 (2)三、安装与调试 (3)3.1开箱检查 (3)3.2安装方式 (3)3.4电源接线 (5)3.5电源上电 (6)3.6设备检查 (6)四、系统方案 (6)4.1授权充电 (6)4.2操作流程 (7)五、操作说明 (8)5.1触摸显示屏操作步骤 (8)六、保修服务 (11)6.1保修条件 (11)6.2保修期限 (11)6.3保修方法 (11)七、产品维护 (11)7.1例行维护 (11)7.2故障排查 (12)八、售后服务及订货须知 (13)8.1售后服务 (13)8.2订货须知 (13)一、产品概况1.1适用范围电动汽车交流充电桩主要应用于以下场景:●住宅小区停车场;●酒店专用停车场;●个人专用停车场;1.2产品特征电动汽车交流充电桩能够为GB/T标准接口的电动汽车提供安全可靠的充电服务,交流充电桩是指通过传导式为电动汽车提供交流电源的专用供电装置,可为车载OBC进行交流供电。

各种交流充电桩使用说明

各种交流充电桩使用说明

各种交流自动充电桩技术操作说明1概述(1)满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求;(2)交流充电桩采用单桩单充式结构,每个充电接口提供AC220V/7kW的交流供电能力;(3)具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等;(4)设置指示灯、数码显示屏,显示运行状态;(5)设置急停开关、操作按键等必需的操作接口;(6)采用交流电子式多功能电能表进行交流充电计量;(7)设置刷卡机,支持IC卡付费方式;(8)具备过/欠压报警、充电接口的连接状态判断、联锁等功能;(9)提供完善的通讯功能,可根据需要上传交流充电桩的运行状态参数,接受远程控制命令。

2遵循的主要标准2.1电动汽车技术标准:GB/T 18487.1-2001《电动车辆传导充电系统一般要求》GB/T 18487.2-2001《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T 18487.3-2001《电动车辆传导充电系统电动车辆与交流/直流充电机(站)》GB/T 20234-2006《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》电气技术标准:GB/T 17215.322-2008《静止式有功电能表 0.2S 级和 0.5S 级》GB 17625.2-2007《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-2000《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》2.2国家电网公司标准:Q/GDW 399-2009《电动汽车交流供电装置电气接口规范》Q/GDW 400-2009《电动汽车充放电计费装置技术规范》3主要功能简介3.1充电桩人机界面人机界面采用数码显示屏,显示信息丰富,界面友好。

交流两用充电桩使用说明书

交流两用充电桩使用说明书

交流两用充电桩使用说明书(总19页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--交流两用充电桩使用说明书广西诺漫斯云端电子设备制造有限公司版权所有广西诺漫斯云端电子设备制造有限公司。

保留一切权利。

非经本公司书面许可,任何单位和个人不得擅自摘抄、复制本文档的部分或全部内容,并不得以任何形式传播。

商标声明和其他商标均为广西诺漫斯云端电子设备制造有限公司的商标。

文档提及的其他所有商标或注册商标,由各自的所有人拥有。

注意您购买的产品、服务或特性等应受广西诺漫斯云端电子设备制造有限公司商业合同和条款的约束,本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。

除非合同另有约定,广西诺漫斯云端电子设备制造有限公司对本文档内容不做任何明示或默示的声明或保证。

由于产品版本升级或其他原因,本文档内容会不定期进行更新。

除非另有约定,本文档仅作为使用指导,本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。

文档版本 01前言读者对象本文档(本指南)主要适用于以下工程师:技术支持工程师维护工程师工程安装团队符号约定在本文中可能出现下列标志,它们所代表的含义如下。

符号说明危险用于警示紧急的危险情形,若不避免,将会导致人员死亡或严重的人身伤害。

警告用于警示潜在的危险情形,若不避免,可能会导致人员死亡或严重的人身伤害。

小心用于警示潜在的危险情形,若不避免,可能会导致中度或轻微的人身伤害。

注意表示有潜在风险,如果不能避免,可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。

说明表示是正文的附加信息,是对正文的强调和补充。

修改记录修改记录累积了每次文档更新的说明。

最新版本的文档包含以前所有文档版本的更新内容。

文档版本 01第一次发布。

注意事项危险AC交流充电桩应由专业人员、专职管理运行,由专业技术人员进行正确的使用及维护,非专业人员使用前请仔细阅读产品说明书,勿随意进行操作及检修,以免发生危险。

交流双枪充电桩说明书

交流双枪充电桩说明书

TBEJ1-32A/2L交流双枪充电桩产品概述TBEJ1-32A/2L交流双枪充电桩是一款带屏刷卡的14KW交流充电桩,该产品提供安全可靠的交流充电服务方案。

机身自带显示屏,并可实现刷卡功能。

设备可接入标准充电接口的电动汽车、电动出租车、电动巴士等电动交通工具进行交流充电,通信协议兼容最新国标,适合安装在电动汽车充电站、公共停车场、住在小区停车场、大型商场停车场所。

产品展示产品特性适用范围广兼容新旧国标及各省市充电桩标准,可以做到即插即用,方便快捷。

工业级元器件,适应极端环境产品适应极端恶劣环境,适用于-20℃的冰天雪地或50℃的酷暑沙漠,内核采用工业级元器件,设计寿命15年。

微信、APP,支持移动支付通过APP可以实现查找,预约,快速充电等功能,并支持微信,支付宝等多种支付方式。

界面友好采用友好的人机界面,完美显示整装运行状态。

待机功耗3W,减少运营成本待机功耗低至3W,比市面同等级产品节能效率提升2倍以上,减少运营成本。

技术参数基本参数电气参数外壳材质钣金输入电压AC220V工作温度-20~50℃输出电压/电流AC220V/32A相对湿度5%~95%工作频率50Hz防护等级IP54单枪输出功率7kW海拔高度2000m枪头数量2只产品尺寸L350*H450*W182 支架H1570总功率14kW安装方式落地/壁挂线缆长度5m功能指示保护功能充电模式自动、定时、定费、定量保护功能过欠压、过载、短路、漏电、过温、防雷人机交互 4.3寸触摸屏接口保护电子锁定状态指示红绿黄三色LE指示灯符合标准GB/T 18487-2015、NB/T 33002-2010身份识别感应卡、二维码计量功能 1.0级计量表通讯方式GPRS/以太网/433MHz/RS485急停开关有壁挂式尺寸落地式尺寸。

各种交流充电桩使用说明

各种交流充电桩使用说明

各种交流充电桩使用说明
一、交流充电桩安全说明
1、请按照产品规格及型号部署正确的插头,以免损坏设备或受伤;
2、请将插头插在正确的插座上,以免损坏插头或受伤;
3、请使用正确的电源,以防止电压过高或过低导致设备损坏;
4、请保持充电桩部署的环境安全清洁,以免灰尘堆积影响充电性能;
5、请拔除插头后再清理插座,以免残留的电池造成静电或受伤;
6、请避免用手或脚触摸充电桩,以免受电击;
7、为了您的安全,请不要使用未检测或未经认可的交流充电桩;
8、请在使用交流充电桩前,确保办公室、家庭环境的安全使用。

二、交流充电桩使用指南
1、将插头插入插座:请将充电桩牢固插入交流电源插座,若插座接
触不良或插头与插座出现热症状,请勿使用;
2、充电前确认电压:请确保使用的充电桩与电压标准相符,以避免
设备损坏;
3、连接充电器:请将充电桩插头插入充电器,若出现过流或短路症状,请拔除插头。

4、检测安全保护:当充电桩连接到电源后,会自动检测安全保护,
检测完成后即可开始充电;
5、结束充电:当充电电量到达要求值后,会自动结束充电,关闭充电电源。

交流两用充电桩使用说明

交流两用充电桩使用说明

交流两用充电桩使用说明第一部分:一般信息介绍本使用说明将为用户提供详细的操作说明、安全注意事项和故障处理方法,以确保用户能够正确、高效地使用交流两用充电桩。

第二部分:使用方法1.接通电源和地线a.将交流两用充电桩的电源线插入适配的交流电源插座中。

b.将充电桩的地线连接到下方的黄绿色接地螺栓上。

c.确保电源和地线的连接牢固,无松动。

2.开机a.如果充电桩具备开关机功能,请将开关放置在“ON”或者“启动”位置。

b.如果充电桩没有开关机功能,则本步骤可忽略。

3.连接车辆a.根据车辆型号和充电接口类型,选择适配的充电插头,并将其插入充电桩的插座。

b.确保插头与插座接触良好,无松动。

4.选择充电模式a.根据车辆类型和充电需求,选择适当的充电模式(如快充、慢充等)。

5.开始充电a.打开充电桩上的充电按钮或开关,并等待充电桩自动开始充电。

b.有些充电桩可能需要用户手动启动充电过程,请根据具体情况进行操作。

第三部分:安全注意事项1.请确保充电桩的电源线、插座及插头都处于良好的状态,没有断裂、磨损或者生锈。

2.在接通电源之前,请检查电源电压是否与充电桩的额定电压一致。

否则可能会影响充电效果,并损坏充电桩。

3.在使用过程中,请注意充电桩及连接的充电插头周围的安全距离,并避免将其他物体挤压到充电桩上。

5.在充电过程中,请勿触碰充电桩及连接插头的金属部分,避免触电的风险。

第四部分:故障处理方法1.充电桩无法开机:a.检查充电桩的电源线是否插好,电源插座是否通电。

b.检查交流电源是否正常,在其他设备上插入同样的电源线进行测试。

2.充电速度缓慢:a.检查充电桩的充电模式是否正确选择,是否与车辆型号相匹配。

b.检查充电插头和插座的连接是否良好,是否有松动或脱落的情况。

3.充电过程异常中断:a.检查充电桩和充电插头的电源线是否正常连接,是否松动或断裂。

b.检查车辆是否发出异常报警或故障提示信息,如有,请及时处理。

Fox ESS 交流充电桩用户手册说明书

Fox ESS 交流充电桩用户手册说明书

Fox ESS交流充电桩为了避免使用不当给机器带来的损坏,请在使用前仔细阅读该手册。

目录1.手册说明 (1)1.1适用范围 (1)1.2目标对象 (1)1.3符号使用 (1)2.安全说明 (2)3.包装清单 (3)4.充电桩介绍 (4)5.技术参数 (4)6.安装说明 (6)6.1搬运 (6)6.2开箱 (6)6.3安装 (6)7.电气连接 (9)8.操作 (10)8.1.充电桩状态指示灯 (10)8.2.充电模式及操作 (11)9.维修 (13)10.停运、拆除 (14)10.1拆卸充电桩 (14)10.2包装 (14)10.3储存及运输 (14)1.手册说明1.1适用范围本手册适用于下列型号的充电桩的安装、操作、维护和故障排除方法。

A011KP1-E1-RA011KP1-E1-BA011KP1-E1-SA011KP1-E2-RA011KP1-E2-BA011KP1-E2-SA011KS1-E1-RA011KS1-E1-BA011KS1-E1-SA011KS1-E2-RA011KS1-E2-BA011KS1-E2-S注意:将本手册妥善保存在便于随时获取的地方。

1.2目标对象本手册仅供具有电气操作合格证的电工人员使用,手册中描述的操作内容需由经过培训、具有丰富经验的电工人员按照基本电气安全防护要求来操作执行。

1.3符号使用以下列举了本手册中可能使用到的符号的安全说明和一般信息。

符号说明CE标志。

逆变器符合欧盟相关指令的标识。

高温危险。

充电桩在运行过程中温度会升高,应避免接触。

高压危险。

由于充电桩中存在高电压,极有可能危及生命!危险。

有触电的危险!请阅读手册。

产品不应作为生活垃圾处理。

2.安全说明A系列充电桩按照国际安全要求进行设计和测试验证。

但在安装和操作该充电桩时必须采取一定的安全措施。

安装人员必须阅读并遵循本安装手册中的所有说明、注意事项和警告。

-有的操作,包括运输、安装、启动和维护,必须由有资质且经过培训的人员进行。

科华充交流电桩使用说明书

科华充交流电桩使用说明书

科华充交流电桩使用说明书全文共四篇示例,供读者参考第一篇示例:科华充交流电桩使用说明书一、产品介绍科华充交流电桩是一款专为电动汽车设计的充电设备,能够提供方便快捷的充电服务。

本产品采用最新的充电技术,能够保证安全高效地为电动汽车充电。

科华充交流电桩具有体积小巧、操作简单、充电速度快的特点,是您出行的理想选择。

二、产品特点1. 快速充电:科华充交流电桩采用先进的充电技术,能够在短时间内为电动汽车充满电。

2. 安全可靠:科华充交流电桩具有多重安全保护措施,能够确保充电过程安全可靠。

3. 操作简便:科华充交流电桩采用用户友好的设计,操作简单便捷,让您轻松享受充电的便利。

4. 外观精美:科华充交流电桩外观设计时尚美观,适用于各种场所使用。

5. 多功能性:科华充交流电桩具有多种充电模式,能够满足不同用户的需求。

三、使用方法1. 插入电源:首先确保科华充交流电桩已经插入电源,并且工作正常。

2. 连接电动汽车:将电动汽车与科华充交流电桩连接,确保连接牢固。

3. 启动充电:启动科华充交流电桩,根据电动汽车的需求选择充电模式。

5. 断开电源:在充电完毕后,拔掉科华充交流电桩的电源插头。

四、注意事项1. 使用前请仔细阅读本使用说明书,确保正确操作科华充交流电桩。

2. 在使用过程中,请勿将金属物品插入科华充交流电桩插座,以免发生触电事故。

4. 当发生异常情况时,请立即停止使用科华充交流电桩,并拔掉电源插头,联系专业人员进行维修。

五、维护保养1. 定期检查科华充交流电桩的外观和连接情况,确保设备正常运行。

2. 经常清洁科华充交流电桩表面,防止灰尘和杂物影响设备散热。

4. 如发现故障或异常情况,请及时联系售后服务人员进行维修保养。

六、售后服务科华充交流电桩提供全天候的售后服务,如有任何问题或需要帮助,请联系客服热线:400-123-4567,我们将竭诚为您服务。

七、总结科华充交流电桩是一款功能强大、操作简便、安全可靠的充电设备,是电动汽车用户的理想选择。

充电桩充电枪使用说明

充电桩充电枪使用说明

充电桩充电枪使用说明XDJ22-J交流充电桩使用说明:
220V 380V
充电接口定义
充电桩与充电接口有7个功率或信号触头,接口定义如下图:
充电桩进线说明
充电桩的交流进线从背面底部左侧面导入电缆,打开充电桩的左侧面小门,将进线接在交流进线端子上,如下图:
●上电
充电桩上电后,系统自检,若正常则红色电源指示灯常亮。

●充电
插好充电插头,连接好待充车辆,正常启动充电,绿色色指示灯闪烁(0.5S亮0.5S暗)
●充电完成
充电启动后,如果绿色指示灯常亮,黄色指示灯不亮,表示充电
完成或者车端主动要求停止充电。

充电启动后,如果绿色指示灯常亮,黄色指示灯闪烁,表示充电过程
中有故障而停止充电。

京福娃系列交流充电桩说明书

京福娃系列交流充电桩说明书

京福娃系列汽车交流充电桩使用说明书·一、产品介绍1.产品名称:京福娃汽车交流充电桩2.产品组成:(1)充电桩(3)安装配件(2)充电枪1.安装前准备(1)不接地,施工人员不得施工。

安装人员必须确定,是否需要其他接地才可以确保符合当地法规。

接地必须安装在电源处,非插入壁挂式连接器的电缆处。

(2)安装带漏电保护的空气关门,单相供电要用2p 40A-63A的空开;三相供电要用4P40A-63A的空开。

(3)安装供电座进线电缆线:①单台7kw充电桩需铺设的线缆规格:60米内必须使用3芯6平方电线;超过60米建议使用3芯10平方电线;②单台11KW充电桩需铺设的线缆规格:60米内必须使用5芯6平方电线;超过60米建议使用5芯10平方电线;③单台21kw充电桩需铺设的线缆规格:100米内必须使用5芯10平方电线;超过100米建议使用5芯16平方电线。

(4)接线方法三相供电单相供电2.安装流程(1)在安装地点合理范围内拉安全警戒线,防止无关人员进入。

(2)将充电桩背板用胶粒和螺钉固定在墙面,或者用螺丝固定在立柱上或者合适的充电桩保护箱内。

(3)在合适位置安装好充电桩相应的断路器,再将充电桩用平头螺丝固定在背板上;并将充电桩进线接入断路器出线端。

(4)关闭电源的断路器,并确认电源处和充电桩的断路器处于切断状态。

使用金属阻燃导管将供电电线布入电源供电处。

警告:小心触电!连接线缆前,需使用万用表确认供电线或终端上没有电压,从而确保已经断电。

(5)将供电电源线接入充电桩的上级断路器。

再接入电源的供电处的断路器。

(6)将供电线缆接进充电桩电源进线处。

使用万用表检测电源线是否短路等,并确认无误,再启动充电桩上级断路器(空气开关)。

3.安装结构(1)将墙面打M8膨胀胶,再用M5*30的自攻螺丝固定充电桩背板至墙面;再将充电桩扣在背板上,用M4*8螺丝固定充电桩。

(2)将墙面打M8膨胀胶,再用M5*30的自攻螺丝固定挂抢座背板至墙面;再将挂抢座扣在背板上,用M4*12螺丝固定挂抢座。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

各种交流充电桩使用说明各种交流自动充电桩技术操作说明1概述(1)满足《国家电网公司电动汽车充电设施建设指导意见》、《电动汽车充电设施建设典型设计》中对交流充电装置技术指标的要求;(2)交流充电桩采用单桩单充式结构,每个充电接口提供AC220V/7kW的交流供电能力;(3)具备对充电桩运行状态的综合测控保护能力如运行状态监测、故障状态监测、充电计量和充电过程的联动控制、短路保护、过流保护等;GB 17625.2-2007《电磁兼容限值对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制》GB 17625.3-2000《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》DL/T 620-1997《交流电气装置的过电压保护和绝缘配合》DL/T 621-1997《交流电气装置的接地》GJB 3855-1999《智能充电机通用规范》2.2国家电网公司标准:Q/GDW 399-2009《电动汽车交流供电装置电气接口规范》Q/GDW 400-2009《电动汽车充放电计费装置技术规范》3主要功能简介3.1充电桩人机界面人机界面采用数码显示屏,显示信息丰富,界面友好。

3.2充电桩状态指示故障指示灯:设置1个红灯,是故障信号总的指示灯,指示的故障包括联锁失败、过流、过压、欠压、失电、断路器跳闸(短路、漏电)、刷卡机故障;运行状态指示灯:设置1个绿灯,绿灯闪烁指示在充电状态,绿灯常亮指示充电完成或空闲状态;指示灯采用LED灯的方式,设置在充电桩的正面;3.3充电桩保护功能具有漏电保护、短路保护、过流、过压、欠压保护等保护功能。

除短路和漏电保护外,其它保护功能通过充电控制器控制接触器实现,以实现自恢复;短路和漏电保护选用带漏电保护的微型断路器实现。

3.4计量计费功能3.4.1电度表配置采用国内先进的交流多功能电能表,此表具备计量精准,通讯方便等特点。

3.4.2刷卡方式刷卡式3.4.3充电方式按充电计费方式,共可分如下几种:1) 按电量充电2) 按时间长短充电3) 充满为止4) 按金额充按充电启动方式划分,有以下两种方式1) 即到即充2) 定时充电3.4.4充电计费过程1).充电客户可在管理中心租用充值卡,在卡内预存充电金额。

(可考虑收取充值卡押金)2).充电前将卡插入充电桩读卡器,充电桩读取卡信息,进入操作界面,进入操作界面后,提示用户接上充电接头,充电桩读取卡内余额,作为充电参考,设置好参数后,卡被锁定,充电接口机械锁定。

3).开始充电,充电桩将提示将卡取走,充电桩进入充电状态,禁止任何操作,只有再次插入启动该次充电的卡才能进行操作。

4).用户将卡插入充电桩读卡器,此时,可以查询充电状态,或者手动结束充电,充电桩将费用从卡内扣除,解除对该卡的锁定,解除对充电接口的机械锁定。

5).充电结束后,客户可将充值卡在就近营业网点办理退费手续,退还卡内余额及充值卡押金。

3.4.5结算系统包括结算系统、结算设备、售卡/充值系统等。

3.5通讯功能通过RS485与计量计费系统通讯,提供充电信息以及充电桩的工作状态。

3.6急停按钮具备急停按钮,以便在紧急情况时能够强行终止充电。

急停按钮外部加防护罩,只有破坏防护罩才能按下急停按钮,防止误操作和人为破坏。

4主要技术参数4.1电源要求:采用单相 220V;允许电压波动范围为 220V±10%;频率:50 Hz ±1Hz。

4.2IP 防护等级交流充电桩应遵守IP32(在室内)或 IP54(在室外),室外环境应用时应设置必要的遮雨设施。

三防(防潮湿,防霉变,防盐雾)保护:交流充电桩内印刷线路板、接插件等电路应进行防潮湿、防霉变、防盐雾处理,保证充电机能在室外潮湿、含盐雾的环境下正常运行。

防锈(防氧化)保护:交流充电桩铁质外壳和暴露在外的铁质支架、零件应采取双层防锈措施,非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。

平均故障间隔时间(MTBF):MTBF 应不小于 30000 h。

4.3交流充电桩接口/连接器要求及技术指标4.3.1接口要求:充电接口按照国标GBT20234.1-2011执行设计符合以下标准:车辆连接器具有 7 个功率或信号触头,包括:(1)动力线 L 线:交流供电装置 L 线。

(2)备用 1。

(3)备用 2。

(才茂通信、无线视频通信、工业级路由器、工业数传DTU),厦门才茂通信,无线视频通信领跑者,欢迎您加Q:3299 6248 27,具有集中4G无线视频监控、无线实时视频、录像存储、录像管理、具备路由功能自由组网、座机0592-379 9871历史轨迹查询、音视频输入输出、语音对讲、广播功能、工业数传DTU实时传输各种温湿度数据、报警功能、视频加密、北斗定位、可根据项目需求定制某些特定功能,譬如对前置监控摄像头定时断电)(4)动力线 N 线:交流供电装置 N 线。

(5)保护地线:使电动汽车车身通过交流充电桩可靠接地。

(6)充电控制导引线+:实现交流充电桩控制导引电路功能的连接线。

(7)充电控制导引线-:实现交流充电桩控制导引电路功能的连接线。

接线的电气额定值如下:触头序号单项交流功能1 220V,最大32A(a)L 线2 34 220V,最大32A(a)N 线5 故障(用)规定值保护性接地6 30V 2A 充电控制导引线+7 30V 2A 充电控制导引线-(a)电流额定值可根据交流充电桩输出在以下额定值中选取:额定电流以优选值(A):16,32。

4.3.2车辆连接器具备功能:1交流充电桩采用单一插头的车辆连接器与单个电动汽车车辆插孔连接。

连接顺序:连接时应首先连接接地线,最后连接控制导引电路;在脱开的过程中,控制导引电路应该首先断开,最后断开接地。

车辆连接器应有锁紧装置用于防止车辆连接器与电动汽车连接时意外断开。

4车辆连接器应具备防误操作功能。

4.3.3车辆连接器技术指标:环境条件工作环境温度:-40℃~+70℃;相对湿度:5%~95%;海拔高度:≤1000m;特殊地区使用时,根据当地环境条件在订货时指定。

防触电保护应保证操作人员在正常使用时不会触及到车辆连接器的带电部件。

应保证车辆连接器触头的任意导电部分不能接触到电动汽车车辆插孔的外壳,保证电动汽车辆插孔的任意导电部分不能接触到车辆连接器的外壳。

车辆连接器寿命空载时操作 10000 次。

5 充电桩充电步骤及流程:5.1将充电枪与电动汽车相连,刷卡刷卡后,充电装显示如下界面:电 源充 电故 障预 约 充 电充 满 为 止设 定 金 额设 定 电 量设 定 时 间电 量金 额P8888888 88面板上的“电源”指示灯常亮,“充电”、“故障”指示灯熄灭。

电量显示为(IC卡号)金额显示为(卡内金额)。

5.2选择以下充电方式进行充电:5.2.1预约充电。

通过上翻下翻键选择不同的充电模式,选择预约充电,指示灯在预约充电上亮起。

输入预约时间参数,输入完成后按“确认”,则设置“预约充电”完成,刷卡启动充电。

5.2.2充满为止。

通过上翻下翻键选择不同的充电模式,选择充满为止,指示灯在充满为止上亮起。

刷卡启动充电。

5.2.3按金额充。

通过上翻下翻键选择不同的充电模式,选择按金额充,指示灯在按金额充上亮起。

输入充电金额,输入完成后按“确认”,则设置“按金额充”完成,刷卡启动充电。

5.2.4按电量充。

通过上翻下翻键选择不同的充电模式,选择按电量充,指示灯在按电量充上亮起。

输入充电电量,输入完成后按“确认”,则设置“按电量充”完成,刷卡启动充电。

5.2.5按时间充。

通过上翻下翻键选择不同的充电模式,选择按时间充,指示灯在按时间充上亮起。

输入充电时间,输入完成后按“确认”,则设置“按时间充”完成,刷卡启动充电。

5.3充电页面。

充电电缆连接正常,并进行参数设置后,用户刷卡即可合上接触器启动充电。

刷卡后,面板上的充电指示灯亮,表明正在充电过程。

IC 卡移开后,数码管第一行显示当前充电电量,第二行显示当前已充金额。

5.5操作示意图如下 插好充电电缆刷卡刷卡启动自动停止刷卡结算拔下充电电缆刷卡结算预约充电充满为止按金额充按电量充按时间充5.4结算页面。

充电完成后,用户刷卡结算。

用户希望提前结束充电时,都可以刷卡启动的IC卡停止充电并结算。

(若当前IC卡不是原启动充电IC卡,此卡也没结算,则此卡结算。

若此卡结算过,则无法进行结算)。

刷卡成功后,充电灯熄灭,表明充电结束可以拔出充电电缆。

充电电缆拔出后,界面回复“初始界面”。

相关文档
最新文档
