常用电阻器及参数一览表
常用电阻器及参数一览表
本文档旨在提供常用电阻器的参数一览表，帮助用户了解不同类型电阻器的特点和性能指标。
1. 固定电阻器（Fixed Resistors）
- 碳膜电阻器（Carbon Film Resistor）：
- 特点：稳定性好、价格低廉、适用于一般电路。
- 参数：阻值范围、功率耗散、温度系数。
- 金属膜电阻器（Metal Film Resistor）：
- 特点：精确度高、温度系数低、噪音小。
- 参数：阻值范围、功率耗散、温度系数。
- 电位器（Potentiometer）：
- 特点：阻值可调节、适用于电压分压和信号调节。
- 参数：阻值范围、功率耗散、线性度。
- 稳压电阻器（Voltage Regulator Resistor）：
- 特点：具有稳压特性、适用于稳压电源。
- 参数：阻值、功率耗散、稳压精度。
2. 可变电阻器（Variable Resistors）
- 旋转电位器（Rotary Potentiometer）：
- 特点：阻值可调节、适用于音量调节、亮度调节等。
- 参数：阻值范围、功率耗散、耐久性。
- 線性可變電阻器（Linear Variable Resistor）：
- 特点：阻值可线性调节、适用于灯光调节、电机速度控制等。
- 参数：阻值范围、功率耗散、线性度。
以上是常用电阻器及其参数的一览表。
用户可以根据实际需求
选择适合的电阻器类型和性能指标。
注意：本文档仅供参考，具体参数请参考电阻器产品规格表或
官方文档。
电阻类别(带实物图)
电阻类别（带实物图）一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。
1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG型光敏电阻、MF型热敏电阻）四种。
表1 几种常用电阻的结构和特点2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
为保证安全使用，一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级，常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W，在电路图中非线绕电阻器额定功率的符号表示如下图：电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。
2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。
数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。
偏差通常采用文字符号表示。
4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
(整理)常用电阻、电位器、电阻阻值
常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。
电位器基础知识资料
电位器基础知识资料
电位器（potentiometer）是一种电阻器。
具有一个可调节的旋钮或滑块，可以通过调整旋钮或滑块的位置来改变电路中的电阻值。
在电子电路中，电位器常用于精确地控制电压、电流或信号的变化。
电位器由一个固定电阻和一个可变电阻组成。
固定电阻一般是一个均匀的电阻片，可变电阻则是一个导电滑片或旋转电阻。
通过滑片或旋转电阻的位置，可以改变电阻器的有效电阻长度，进而控制电路中的电流和电压。
电位器有很多种不同的类型，常见的包括旋钮式电位器、滑动式电位器和多圈电位器等。
旋钮式电位器通过旋转旋钮来改变电阻值，滑动式电位器通过滑动滑块来改变电阻值，而多圈电位器则允许多圈旋转以获得更高的分辨率和精度。
在电路中，电位器被广泛应用于各种功能和应用中。
它们可以用作电压分压器，通过控制电位器的电阻值，可以调整输出电压的大小。
电位器还可以用作可变电阻，通过调整电位器的电阻值，可以控制电路中的电流大小。
此外，电位器还常用于调光器和音量控制器等应用。
电位器也常用于测量和调试电路。
通过将电位器连接到电路中，可以在电路中引入可变电阻，以研究电路的工作方式和性能。
此外，电位器还可用于校准仪器和设备，确保其输出与期望值匹配。
总之，电位器是一种常见的电子元件，用于调节电压、电流和信号的变化。
通过调整电位器的位置，可以改变电路中的电阻值，从而实现对电路的控制和调节。
电位器在领域广泛应用，具有重要的意义和价值。

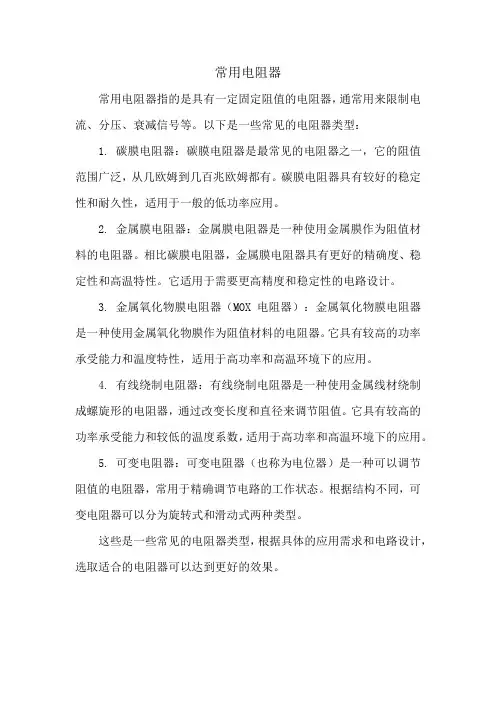

常用电阻器
常用电阻器
常用电阻器指的是具有一定固定阻值的电阻器，通常用来限制电流、分压、衰减信号等。
以下是一些常见的电阻器类型：
1. 碳膜电阻器：碳膜电阻器是最常见的电阻器之一，它的阻值范围广泛，从几欧姆到几百兆欧姆都有。
碳膜电阻器具有较好的稳定性和耐久性，适用于一般的低功率应用。
2. 金属膜电阻器：金属膜电阻器是一种使用金属膜作为阻值材料的电阻器。
相比碳膜电阻器，金属膜电阻器具有更好的精确度、稳定性和高温特性。
它适用于需要更高精度和稳定性的电路设计。
3. 金属氧化物膜电阻器（MOX电阻器）：金属氧化物膜电阻器是一种使用金属氧化物膜作为阻值材料的电阻器。
它具有较高的功率承受能力和温度特性，适用于高功率和高温环境下的应用。
4. 有线绕制电阻器：有线绕制电阻器是一种使用金属线材绕制成螺旋形的电阻器，通过改变长度和直径来调节阻值。
它具有较高的功率承受能力和较低的温度系数，适用于高功率和高温环境下的应用。
5. 可变电阻器：可变电阻器（也称为电位器）是一种可以调节阻值的电阻器，常用于精确调节电路的工作状态。
根据结构不同，可变电阻器可以分为旋转式和滑动式两种类型。
这些是一些常见的电阻器类型，根据具体的应用需求和电路设计，选取适合的电阻器可以达到更好的效果。
电位器常用型号
几种常用电位器型号与规格
1．有机实芯电位器
由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。
该电位器的特点是结构简单、耐高温、体积小、寿命长、可靠性高，广泛用于焊接在电路板上作微调使用；缺点是耐压低、噪声大。
几种常用的有机实芯电位器性能指标见表2-6所示。
表2-6 常用有机实芯电位器的性能指标
2．线绕电位器
用合金电阻丝在绝缘骨架上绕制成电阻体，中心抽头的簧片在电阻丝上滑动。
线绕电位器用途广泛，可制成普通型、精密型和微调型电位器，且额定功率做的比较大、电阻的温度系数小、噪声低、耐压高。
常用的线绕电位器性能指标见表2-7。
表2-7 常用线绕电位器的性能指标
3．合成膜电位器
在绝缘基体上涂敷一层合成碳膜，经加温聚合后形成碳膜片，再与其他零件组合而成。
这类电位器的阻值变化连续、分辨率高、阻值范围宽、成本低。
但对温度和湿度的适应性差，使用寿命短。
常用合成膜电位器的性能指标见表2-8。
表2-8 常用合成膜电位器的性能指标
4．多圈电位器
多圈电位器属于精密电位器。
它分有带指针、不带指针等形式，调整圈数有5圈、10圈等数种。
该电位器除具有线绕电位器的相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应用于对电阻实行精密调整的场合。
常用电阻器的种类
常用电阻器的种类
电阻器是一种常用的电子元件，用于控制电路中的电流流量。
根据不同的应用场景和要求，电阻器有多种不同的种类。
以下是常用电阻器的种类：
1. 固定电阻器：这是最常见的电阻器，通常用于稳定电源、分压和限制电流等应用。
2. 可变电阻器：这种电阻器可以通过旋转或滑动来改变电阻值，通常用于音量控制、亮度控制和调节电路增益等应用。
3. 热敏电阻器：这种电阻器的电阻值随温度的变化而变化，通常用于温度测量和控制应用。
4. 光敏电阻器：这种电阻器的电阻值随光强的变化而变化，通常用于光敏控制和测量应用。
5. 电位器：这种电阻器可以通过旋转来改变电阻值，通常用于调节电压和电流等应用。
6. 变压器电阻器：这种电阻器可以通过变换电压来改变电阻值，通常用于功率控制和变压器调节应用。
以上是常用的电阻器种类，不同种类的电阻器在电路应用中具有不同的特点和优势，选择合适的电阻器可以更好地满足应用需求。
- 1 -。
电位器选型
电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。它大多是用作分压器，这是电位器是一个四端元件。电位器基本上就是滑动变阻器，有几种样式，一般用在音箱音量开关和激光头功率大小调节电位器是一种可调的电子元件。它是由一个电阻体和一个转动或滑动系统组成。当电阻体的两个固定触电之间外加一个电压时，通过转动或滑动系统改变触点在电阻体上的位置，在动触点与固定触点之间便可得到一个与动触点位置成一定关系的电压。
介质耐压： 600Vac
有效行程：220°±5°
额定功率：0.25W at 70°C ,
OW at 125°C
使用温度范围：- 55°C - + 125°C
电阻温度系数：±100ppm/°C
温度冲击：：- 65°C - + 125°C五次
湿度：△R≤3%R，△（Uab/Uac)≤2%
有效行程：3600-10
产品规格
主要技术标准：
1、3296型
标称阻值范围：10Ω - 2MΩ
允许偏差：±5%，10%
终端电阻： ≤1%R or 2Ωmax
接触电阻变化：≤1% or 2Ωmax
结缘电阻：R1≥1GΩ（500V）
介质耐压： 900Vac
有效行程：28圈±1
额定功率：0.5W at 70°C ,
电位器的分类和相关型号
（一）按电阻体材料分类：
1．线绕电位器：它的电阻体是用电阻丝绕在涂有绝缘材料的金属或非金属板上制成的。它又可分为通用、精密、大功率、预调试线绕电位器—型号为WX；
如何进行电位器选型和正确使用
如何进行电位器选型和正确使用电位器是一种可调节电阻的电子元件，用于调节电路中的电压和信号。
在电路设计和电子制作中，选择正确的电位器类型和正确使用是非常重要的。
以下是一些关于电位器选型和正确使用的指导。
1.了解电位器的类型和特性：电位器主要有旋转型电位器和推拉型电位器两种类型。
旋转型电位器是通过旋转来调节电阻值，常用于音量控制、明亮度控制等；推拉型电位器是通过推拉来调节电阻值，常用于亮度控制、温度控制等。
在选择电位器时，应根据具体的应用场景来确定使用哪种类型。
此外，电位器还有线性和非线性两个特性。
线性电位器是指电阻值随位置变化呈线性关系，非线性电位器则是电阻值和位置之间的关系不是线性的。
在选择电位器时，应根据具体的应用要求来确定使用线性还是非线性电位器。
2.理解电位器参数：电位器有一些重要参数，如电阻值、功率、公差等。
电位器的电阻值应根据电路的设计要求来选择，通常在几十欧姆到几兆欧姆之间。
功率则表示电位器可以承受的最大功率，要根据电路中的电流和电压来选择适当的功率等级。
公差表示电位器实际值与标称值之间的偏差范围，一般有5%和10%两种公差，选择时应根据设计要求来确定。
另外，还需要考虑电位器的寿命和调节特性。
寿命表示电位器的可靠性和使用寿命，一般用转动次数或使用小时数来衡量。
调节特性表示电位器在调节过程中的响应特性，如旋转灵活度、推拉灵活度等。
在选型时，应考虑这些参数来满足设计要求。
3.确定电位器的电路连接方式：电位器可以有不同的连接方式，如对数型、线性型、反对数型等。
对数型电位器适用于需要对信号进行对数调节的场景，如声音的音量调节，而线性型电位器适用于信号的线性调节。
在选择电位器时，应根据信号的调节方式来确定连接方式。
另外，还需要确定电位器的接法，如布位器接法、分压器接法等。
布位器接法将电位器作为电路中的一个可变电阻来使用，常用于增益调节、频率调节等；分压器接法则将电位器作为一个分压器来使用，常用于电压调节等。
电阻器与电位器
率也就越大。
在并联电路中，因各个电阻上的电压相同，电阻越小，所通过的电流就越大，其阻值小的电阻所消耗的功率反而大，因为功率与电流的平方成反比。
第三节特殊电阻器除上述电阻器、电位器外，还有特殊用途的电阻器。
一、水泥电阻器水泥电阻器是一种陶瓷绝缘的功率型线绕电阻器，广泛用于计算机、电视机、仪器、仪表中。
水泥电阻器有以下特点：（1）水泥电阻采用陶瓷、矿质材料包封，散热好、功率大。
（2）采用工业高频陶瓷外壳，具有优良的绝缘性能，绝缘电阻达100MΩ。
（3）电阻丝被严密包封于陶瓷体内部，具有优良的阻燃、防爆特性。
电阻丝选用康铜、锰铜、镍铬等合金材料，有较好的稳定性和过负载能力。
电阻丝与铜焊脚引线间采用压接方式，在负载短路的情况下，可迅速在压接处熔断，进行电路保护。
（4）水泥电阻具有多种外形和安装方式。
可直接安装在印制电路板上，也可利用金属支架独立安装。
水泥电阻有立式（如RX27-Ⅳ型）与卧式（如RX27-3型）两类。
按功率分有：2W、3W、5W、7W、8W、10W、15W、20W、30W、40W等多种，其阻值范围见下表：O V几种光敏电阻器的参数第四节电阻器的检测一、普通电阻器检测普通电阻器只有两根引脚，用万用表检测时引脚不分正、负极性。
这里介绍的电阻器检测方法只适用于普通电阻器，特殊电阻器的检测方法另行介绍。
对电阻器的检测主要是使用万用表的欧姆档，通过测量它的阻值来判断有无出现开路、短路、阻值变化等故障。
检测电阻都是在断电的情况下进行，具体检测方法有以下两种：（1）在路检测，即电阻器仍然焊在线路板上进行检测。
（2）脱开检测，即将电阻器从线路板上拆下后检测，或是对未装上线路板的电阻器进行检测。
1、在路检测电阻器所谓在路检测，就是在电路板上直接检测电阻器的好坏（不必拆下电阻器），具体方法是这样：采用万用表欧姆档的适当量程，两只表棒搭在电阻器两引脚焊点上，测得一次阻值。
红黑表棒互换一次，再测一次阻值，取阻值大的作为参考阻值，设为R。
电阻和电位器的识别检测与选用(1)
电阻标称值的允许误差
43
色标法
• 小功率电阻（特别是0·5W以下的碳膜电阻和金属膜电阻） 多用表面色环表示标称阻值，每一种颜色代替一个数字， 这在工程上叫色码。 电阻值的色环表示有4色环、5色环和6色环。 4色环电阻，用3个色环来表示阻值（前2位代表有效数 字，第3环代表乘上的次方数），1个色环表示误差。 5色环电阻，用4个色环表示阻值（前3位代表有效数字 ，第4环代表乘上的次方数），1色环表示误差。 6色环电阻，用4个色环表示阻值（前3位代表有效数字 ，第4环代表乘上的次方数），1色环表示误差，最后1色 环表示温度系数。
第四色环 误差
？
22Ω ±5%
？
1.2Ω±10%
？
1MΩ ±5%
？
4.7KΩ ±5%
±5% ±10% ±20% 47
六色环电阻表面各种颜色所代表 的数值
48
数码标示法
• 在电子元器件上用三位数字或四位数字表 示的方法叫数标法。
• 电阻标称阻值的换算（掌握） 数字标示法公式： 1、ABC=AB X 10 C次方 2、ABCD=ABC X 10 D次方 3、RABC=0.ABC 4、ABRC=AB.C
15
1.1 普通电阻
1.电阻器的定义 -电阻器通常也称为电阻，是一个为电流提供通路的电子器
件，可以定义为每单位电流在导体上所引起的电压。
电阻（R）=电压（U）/电流（I）即：R=U/I
-电阻没有正负极，在使用时不用考虑方向。
-电阻的基本特征就是消耗能量，其基本参量是电阻值（R）， 单位为：Ω、KΩ、MΩ，即：1 MΩ=10³Ω=1000³Ω
29
皮肌炎图片——皮肌炎的症状表现
• 皮肌炎是一种引起皮肤、肌肉 、心、肺、肾等多脏器严重损害 的，全身性疾病，而且不少患者 同时伴有恶性肿瘤。它的1症状表 现如下：
电阻器与电位器
电阻器与电位器 Final approval draft on November 22, 2020电子元器件的识别与检测电子元器件一般指电阻器、电容器、线圈、变压器、晶体二极管、晶体三极管、可控硅和集成电路等。
我们将学习这些元器件的用途，主要性能参数、规格型号以及检查这些元器件质量好坏的基本知识，下面分别作说明。
课题一电阻器的识别与检测一、电阻作用电荷在物体里运动会受到一定的阻力，这种阻力叫电阻，具有一定阻值的元件叫做电阻器。
它是电子产品中一种必不可少、用得最多的电子元器件之一。
在电路中的主要作用是分压、分流、限流、偏置的作用另外,还可以与其它元件配合，组成耦合、滤波、反馈、补偿等各种不同功能的电路。
所以，我们有必要掌握电阻器的分类、主要参数、标志方法和测试方法等基本知识。
二、电阻器分类与符号1、电阻器分类电阻按照阻值的变化特性分类为：固定电阻器可变电阻器和敏感电阻器；2、电阻器符号3、常见电阻器图片光敏电阻湿敏电阻金属氧化膜电阻RY水泥型线绕电阻碳膜电阻RT说明：通常，底色为蓝色的是金属膜电阻；底色为灰色的是氧化膜电阻；底色为米黄色或者土黄色的是碳膜电阻。
三、电阻器型号命名电阻器和电位器的型号命名方法见表四、电阻器的主要性能参数1．标称值和允许误差：（1）标称阻值：国家规定出一系列的阻值作为产品的标准，这就是电阻器的标称阻值。
(2)允许误差：电阻的实际阻值不可能做到与它的标称值完全一样，两者间总是存在一定的偏差。
最大的允许误差除以该电阻的标称值所得的百分数就叫电阻的误差。
对于误差，国家也规定出一个系列。
普通电阻的误差可分为±5％、±10％、±20％三种，在标志上分别以Ⅰ、Ⅱ、Ⅲ误差等级表示。
在电路图中电阻器旁边所标的阻值就是标称阻值。
使用者在设计电路时计算得出的电阻器阻值不是标称值时，可选择和它相接近的标称电阻值。
电阻的误差通常分别用六个字母表示：字母 D F G J K M误差±％ 1 2 5 10 20还有I ,II,III表示误差等级。
电位器常用型号范文
电位器常用型号范文电位器是一种用于调节电流或电压的电子元件，常用于电子产品和电路中。
电位器的常用型号有固定电阻型、可变电阻型和可变电容型等。
其中，固定电阻型电位器是最常见的型号。
它由一个固定的电阻组成，通常有两个固定接线点和一个可移动接线点。
通过调节可移动接线点的位置，可以改变从固定接线点到可移动接线点的电阻值，从而影响电路中的电流或电压。
可变电阻型电位器与固定电阻型电位器类似，但可调节的电阻值不是通过移动接线点，而是通过调节旋钮或滑块来实现的。
常见的可变电阻型电位器有旋钮电位器和滑动电位器。
旋钮电位器通过旋转旋钮来调节电阻值，而滑动电位器通过滑动滑块来调节电阻值。
这种型号的电位器常用于音响设备、调光器和电路调试中。
可变电容型电位器是一种特殊的电位器，主要用于调节电容值。
它由一个可调的电容器和一个或多个固定电容器组成。
通过调节可调电容器的电容值，可以改变电路中的频率响应或信号传输特性。
这种型号的电位器常用于无线电设备、滤波器和频率调节器等。
除了上述常用型号外，还有一些特殊的电位器，如陶瓷电位器、多回转电位器和数字电位器等。
陶瓷电位器是一种使用陶瓷材料制成的电位器，具有较高的耐热性和耐腐蚀性，常用于高温环境或特殊场合。
多回转电位器是一种可以进行多次旋转的电位器，适用于精确调节电阻值的场合。
数字电位器是一种使用数字信号控制的电位器，通过数字输入来实现电阻或电容值的调节。
电位器的选型主要考虑以下几个方面：工作电流、工作电压、电阻范围、调节精度和尺寸等。
不同的应用场景和要求将决定选择何种类型的电位器。
总之，电位器是电子产品中一种常用的调节电流或电压的电子元件。
它的常见型号包括固定电阻型、可变电阻型和可变电容型等。
不同的型号具有不同的特点和应用场景，选择适合的电位器型号是设计和制造高质量电子产品的关键因素之一。
常用电阻、电位器、电阻阻值
常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 820 3.9K 20K 100K 510K2.7M1.1 6.2 36 180 910 4.3K 22K 110K 560K 3M1.2 6.8 39 200 1K 4.7K 24K 120K 620K 3.3M1.3 7.5 43 220 1.1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1.2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1.3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1.5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1.6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1.8K 8.2K 43K 220K 1.1M 5.6M2.4 13 75 390 2K 9.1K 47K 240K 1.2M 6.2M2.7 15 82 430 2.2K 10K 51K 270K 1.3M 6.8M3.0 16 91 470 2.4K 11K 56K 300K 1.5M 7.5M3.3 18 100 510 2.7K 12K 62K 330K 1.6M 8.2M3.6 20 110 560 3K 13K 68K 360K 1.8M 9.1M3.9 22 120 620 3.2K 15K 75K 390K 2M 10M4.3 24 130 680 3.3K 16K 82K 430K 2.2M 15M4.7 27 150 750 3.6K 18K 91K 470K 2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 332 1K 3.32K 10. 5K 34K 107K 357K10.2 33.2 102 340 1.02K 3.4K 10.10.5 34 105 348 1.05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.07K 3.57K 11. 3K 36K 115K 374K11 35.7 110 357 1.1K 3.6K 11. 5K 36.5K 118K 383K11.3 36 113 360 1.13K 3.65K 11. 8K 37.4K 120K 390K11.5 36.5 115 365 1.15K 3.74K 12K 38.3K 121K 392K11.8 37.4 118 374 1.18K 3.83K 12. 1K 39K 124K 402K12 38.3 120 383 1.2K 3.9K 12. 4K 39.2K 127K 412K12.1 39 121 390 1.21K 3.92K 12. 7K 40.2K 130K 422K12.4 39.2 124 392 1.24K 4.02K 13K 41.2K 133K 430K12.7 40.2 127 402 1.27K 4.12K 13. 3K 42.2K 137K 432K13 41.2 130 412 1.3K 4.22K 13. 7K 43K 140K 442K13.3 42.2 133 422 1.33K 4.32K 14K 43.2K 143K 453K13.7 43 137 430 1.37K 4.42K 14. 3K 44.2K 147K 464K14 43.2 140 432 1.4K 4.53K 14. 7K 45.3K 150K 470K14.3 44.2 143 442 1.43K 4.64K 15K 46.4K 154K 475K14.7 45.3 147 453 1.47K 4.7K 15. 4K 47K 158K 487K15 46.4 150 464 1.5K 4.75K 15. 8K 47.5K 160K 499K15.4 47 154 470 1.54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.58K 4.99K 16. 2K 49.9K 165K 523K16 48.7 160 487 1.6K 5.1K 16. 5K 51K 169K 536K16.2 49.9 162 499 1.62K 5.11K 16. 9K 51.1K 174K 549K16.5 51 165 510 1.65K 5.23K 17.16.9 51.1 169 511 1.69K 5.36K 17. 8K 53.6K 180K 562K17.4 52.3 174 523 1.74K 5.49K 18K 54.9K 182K 576K17.8 53.6 178 536 1.78K 5.6K 18. 2K 56K 187K 590K18 54.9 180 549 1.8K 5.62K 18. 7K 56.2K 191K 604K18.2 56 182 560 1.82K 5.76K 19. 1K 57.6K 196K 619K18.7 56.2 187 562 1.87K 5.9K 19. 6K 59K 200K 620K19.1 57.6 191 565 1.91K 6.04K 20K 60.4K 205K 634K19.6 59 196 578 1.96K 6.19K 20. 5K 61.9K 210K 649K20 60.4 200 590 2K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.05K 6.34K 21. 5K 63.4K 220K 680K21 62 210 619 2.1K 6.49K 22K 64.9K 221K 681K21.5 63.4 215 620 2.15K 6.65K 22. 1K 66.5K 226K 698K22 64.9 220 634 2.2K 6.8K 22. 6K 68K 232K 715K22.1 66.5 221 649 2.21K 6.81K 23. 2K 68.1K 237K 732K22.6 68 226 665 2.26K 6.98K 23. 7K 69.8K 240K 750K23.2 68.1 232 680 2.32K 7.15K 24K 71.5K 243K 768K23.7 69.8 237 681 2.37 7.32K 24. 3K 73.2K 249K 787K24 71.5 240 698 2.4K 7.5K 24. 9K 75K 255K 806K24.3 73.2 243 715 2.43K 7.68K 25. 5K 76.8K 261K 820K24.7 75 249 732 2.49K 7.87K 26. 1K 78.7K 267K 825K24.9 75.5 255 750 2.55K 8.06K 26. 7K 80.6K 270K 845K25.5 76.8 261 768 2.61K 8.2K 27K82K 274K 866K26.1 78.7 267 787 2.67K 8.25K 27. 4K 82.5K 280K 887K26.7 80.6 270 806 2.7K 8.45K 28K 84.5K 287K 909K27 82 274 820 2.74K 8.66K 28. 7K 86.6K 294K 910K27.4 82.5 280 825 2.8K 8.8K 29. 4K 88.7K 300K 931K28 84.5 287 845 2.87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.94K 9.09K 30. 1K 91K 309K 976K29.4 88.7 300 887 3.0K 9.1K 30. 9K 93.1K 316K 1.0M30 90.9 301 909 3.01K 9.31K 31. 6K 95.3K 324K 1.5M30.1 91 309 910 3.09K 9.53K 32. 4K 97.6K 330K 2.2M30.9 93.1 316 931 3.16K 9.76K 33K 100K 332K31.6 95.3 324 953 3.24K 10K 33. 2K 102K 340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K 200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M 2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。
电位式电阻器
电位式电阻器
电位器是一种可调的电子元件，其电阻值可以通过外部调节而改变。
电位器按照电阻体的材质可以分为线绕式电位器和薄膜电位器，按输出特性可分为直线式、指数式和对数式。
薄膜电位器的电阻体是碳膜或金属膜，通过改变金属膜或碳膜的长度或宽度来改变电阻值。
这种电位器广泛应用于音频、视频信号的线路和音量控制等场合。
对于音频或视频信号，信号幅度和频率会影响电阻体的阻值。
例如，对数式电位器的阻值按旋转角度依对数关系变化（即阻值变化开始快，以后缓慢），这种方式多用于仪器设备的特殊调节。
对于电视机的场频调整，线性式电位器更合适，因为其阻值按角度均匀变化，适于作分压、调节电流等用途。
在选择电位器时，需要考虑应用场合、所需精度、额定功率、温度范围等因素。
例如，在音响和接收机中作音量控制用时，通常选用精密电位器。
常用元器件介绍一、电阻器和电位器
常用元器件介绍编写人：熊帮新审核人：龙从玉任何电子电路都是由元器件组成的。
而常用的主要是电阻器、电容器、电感器和各种半导体（如二极管、三极管、场效应管、集成电路等）为了正确地选择和使用这些元、器件，就必须对它们的各种性能、结构与规格有一个完整的了解。
一、电阻器和电位器1.1、电阻器R图1.1电阻器的外形和符号在电子设备中，电阻器是应用最广泛的一种元件。
其主要用途是稳定和调节电路中电流和电压。
其次还可作为分流器、分压器和消耗能量的负载等。
常用电阻器有实心碳质电阻、薄膜电阻器、线绕电阻器和热敏电阻器等，其中又有固定电阻器和可变电阻器之分。
常用电阻器的外形和符号如图1.1所示。
1.2、电位器W图1.2输出特性和函数关系图1.3电位器的外形和符号电位器是一种具有三个接头的可变电阻器。
其阻值可在一定范围内连续可调。
电位器的种类有以下几种：电阻按照材料可分为：碳质、薄膜和线绕三种。
它们的性能和特点与同质材料的固定电阻器相似，所不同的只是电位器有可动的触点。
因而使用电位器时需要考虑它的阻值变化特性、接触的可靠性、材料的耐磨性等等。
一般而言，线绕电位器的误差小于±10%，非线性电位器的误差小于±20%。
其阻值、误差和型号均标在电位器上。
按调节机构的运动方式可分为：旋转式、直滑式。
按机构可分为单联、双联、带开关、不带开关等；开关式又分为旋转式、推拉式、按键等。
按用途可分为普通电位器、精密电位器、功率电位器、微调电位器和专业电位器等。
按输出特性和函数关系可分为线性和非线性电位器，如图6.1.2所示。
线绕电位器的阻值变化特性一般都是直线式的。
非线性电位器的阻值变化特性分为直线式（X 型）、对数式（D 型）、指数式（Z 型）三种。
所有X 、D 、Z 字母符号一般印在电位器上，使用时应主意。
常用电位器的外形和符号如图1.3所示。
1.3、电阻器和电位器的命名法电阻器和电位器的命名如表1.1所示。
表1电阻器型号命名方法第一部分：主称第二部分：材料第三部分：特征分类意义符号意义符号意义符号电阻器电位器第四部分：序号R 电阻器T 碳膜1普通普通W电位器H 合成膜2普通普通S 有机实芯3超高频――N 无机实芯4高阻――J 金属膜5高温――Y 氧化膜6――――C 沉积膜7精密精密I 玻璃釉膜8高压特殊函数P 硼碳膜9特殊特殊U 硅碳膜G 高功率――X 线绕T 可调――M 压敏W ――微调G 光敏D ――多圈R热敏B 温度补偿用――C 温度测量用――P 旁热式――W 稳压式――Z正温度系数――对主称、材料相同，仅性能指标、尺寸大小有差别，但基本不影响互换使用的产品，给予同一序号；若性能指标、尺寸大小明显影响互换时，则在序号后面用大写字母作为区别代号。
(整理)常用电阻、电位器、电阻阻值
常用电阻阻值表精度为5％的碳膜电阻,以欧姆为单位的标称值：1.0 5.6 33 160 82 0 3.9K 20K 100K510K 2.7M1.1 6.2 36 180 91 0 4.3K 22K 110K560K 3M1.2 6.8 39 200 1K4.7K 24K 120K620K 3.3M1.3 7.5 43 220 1. 1K 5.1K 27K 130K 680K 3.6M1.5 8.2 47 240 1. 2K 5.6K 30K 150K 750K 3.9M1.6 9.1 51 270 1. 3K 6.2K 33K 160K 820K 4.3M1.8 10 56 300 1 .5K 6.6K 36K 180K 910K 4.7M2.0 11 62 330 1 .6K 7.5K 39K 200K 1M 5.1M2.2 12 68 360 1 .8K 8.2K 43K 220K1.1M 5.6M2.4 13 75 390 2 K 9.1K 47K 240K1.2M 6.2M2.7 15 82 430 2 .2K 10K 51K 270K1.3M 6.8M3.0 16 91 470 2 .4K 11K 56K 300K1.5M 7.5M3.3 18 100 510 2. 7K 12K 62K 330K1.6M 8.2M3.6 20 110 560 3K13K 68K 360K1.8M 9.1M3.9 22 120 620 3. 2K 15K 75K 390K 2M 10M4.3 24 130 680 3. 3K 16K 82K 430K2.2M 15M4.7 27 150 750 3. 6K 18K 91K 470K2.4M 22M5.1 30精度为1％的金属膜电阻,以欧姆为单位的标称值：10 33 100 3321K 3.32K 10.5K 34K 107K 357K10.2 33.2 102 340 1.0 2K 3.4K 10.7K 34.8K110K 360K10.5 34 105 348 1 .05K 3.48K 11K 35.7K 113K 365K10.7 34.8 107 350 1.0 7K 3.57K 11.3K 36K115K 374K11 35.7 110 357 1 .1K 3.6K 11.5K 36.5K 118K 383K11.3 36 113 360 1 .13K 3.65K 11.8K 37.4K120K 390K11.5 36.5 115 365 1.1 5K 3.74K 12K 38.3K121K 392K11.8 37.4 118 374 1.1 8K 3.83K 12.1K 39K124K 402K12 38.3 120 383 1 .2K 3.9K 12.4K 39.2K 127K 412K12.1 39 121 390 1 .21K 3.92K 12.7K 40.2K130K 422K12.4 39.2 124 392 1.2 4K 4.02K 13K 41.2K133K 430K12.7 40.2 127 402 1.2 7K 4.12K 13.3K 42.2K137K 432K13 41.2 130 412 1 .3K 4.22K 13.7K 43K 140K 442K13.3 42.2 133 422 1.3 3K 4.32K 14K 43.2K143K 453K13.7 43 137 430 1 .37K 4.42K 14.3K 44.2K147K 464K14 43.2 140 432 1 .4K 4.53K 14.7K 45.3K150K 470K14.3 44.2 143 442 1.4 3K 4.64K 15K 46.4K154K 475K14.7 45.3 147 453 1.4 7K 4.7K 15.4K 47K158K 487K15 46.4 150 464 1 .5K 4.75K 15.8K 47.5K160K 499K15.4 47 154 470 1 .54K 4.87K 16K 48.7K 162K 511K15.8 47.5 158 475 1.5 8K 4.99K 16.2K 49.9K165K 523K16 48.7 160 487 1 .6K 5.1K 16.5K 51K 169K 536K16.2 49.9 162 499 1.6 2K 5.11K 16.9K 51.1K174K 549K16.5 51 165 510 1 .65K 5.23K 17.4K 52.3K178K 560K16.9 51.1 169 511 1.69K 5.36K 17.8K 53.6K180K 562K17.4 52.3 174 523 1.7 4K 5.49K 18K 54.9K182K 576K17.8 53.6 178 536 1.7 8K 5.6K 18.2K 56K187K 590K18 54.9 180 549 1 .8K 5.62K 18.7K 56.2K191K 604K18.2 56 182 560 1 .82K 5.76K 19.1K 57.6K196K 619K18.7 56.2 187 562 1.8 7K 5.9K 19.6K 59K200K 620K19.1 57.6 191 565 1.9 1K 6.04K 20K 60.4K205K 634K19.6 59 196 578 1 .96K 6.19K 20.5K 61.9K210K 649K20 60.4 200 590 2 K 6.2K 21K 62K 215K 665K20.5 61.9 205 604 2.0 5K 6.34K 21.5K 63.4K220K 680K21 62 210 6192.1K 6.49K 22K 64.9K221K 681K21.5 63.4 215 620 2.1 5K 6.65K 22.1K 66.5K226K 698K22 64.9 220 634 2 .2K 6.8K 22.6K 68K 232K 715K22.1 66.5 221 649 2.2 1K 6.81K 23.2K 68.1K237K 732K22.6 68 226 665 2 .26K 6.98K 23.7K 69.8K240K 750K23.2 68.1 232 680 2.3 2K 7.15K 24K 71.5K243K 768K23.7 69.8 237 681 2.3 7 7.32K 24.3K 73.2K249K 787K24 71.5 240 698 2 .4K 7.5K 24.9K 75K 255K 806K24.3 73.2 243 715 2.4 3K 7.68K 25.5K 76.8K261K 820K24.7 75 249 732 2 .49K 7.87K 26.1K 78.7K267K 825K24.9 75.5 255 750 2.5 5K 8.06K 26.7K 80.6K270K 845K25.5 76.8 261 768 2.6 1K 8.2K 27K 82K 274K 866K26.1 78.7 267 787 2.6 7K 8.25K 27.4K 82.5K280K 887K26.7 80.6 270 806 2.7 K 8.45K 28K 84.5K287K 909K27 82 274 8202.74K 8.66K 28.7K 86.6K294K 910K27.4 82.5 280 825 2.8 K 8.8K 29.4K 88.7K300K 931K28 84.5 287 845 2 .87K 8.87K 30K 90.9K 301K 953K28.7 86.6 294 866 2.9 4K 9.09K 30.1K 91K309K 976K29.4 88.7 300 887 3.0 K 9.1K 30.9K 93.1K316K 1.0M30 90.9 301 909 3 .01K 9.31K 31.6K 95.3K324K 1.5M30.1 91 309 910 3 .09K 9.53K 32.4K 97.6K330K 2.2M30.9 93.1 316 931 3.1 6K 9.76K 33K 100K332K31.6 95.3 324 953 3.2 4K 10K 33.2K 102K340K电阻本身的阻值常用的有161种1，1.1，1.2，1.3，1.5，1.6，1.82，2.2，2.4，2.7，3，3.3，3.6，3.94.3，4.75.1，5.66.2，6.87.58.29.110，11，12，13，15，16，1820，22，24，2730，33，36，3943，4751，5662，687582，81100，110，120，130，150 ，160，180 200，220，240，270300，330，360，390430，470510，560620，6807508209101K，1.1K，1.2K，1.3K，1.5K，1.6K，1.8K 2K，2.2K，2.4K，2.7K3K，3.3K，3.6K，3.9K4.3K，4.7K5.1K，5.6K6.2K，6.8K，7.5K8.2K9.1K10K，11K，12K，13K，15K，16K，18K20K，22K，24K，27K30K，33K，36K，39K43K，47K51K，56K62K，68K75K82K91K100K，110K，120K，130K，150K，160K，180K200K，220K，240K，270K，300K，330K，360K，390K430K，470K510K，560K620K，680K750K，820K910K1M，1.1M，1.2M，1.3M，1.5M，1.6M，1.8M2M，2.2M，2.4M，2.7M3M，3.3M，3.6M，3.9M4.4M，4.7M几种常用电位器型号与规格1．有机实芯电位器由导电材料与有机填料、热固性树脂配制成电阻粉，经过热压，在基座上形成实芯电阻体。
电阻器类别知识介绍
电阻器类别知识介绍
电阻器是电子电路中应用数量最多的元件，主要用来调节和稳定电流与电压。
以下是一些常见的电阻器类型：
碳膜电阻器：这种电阻器是将炭在真空高温条件下分解的结晶炭蒸镀沉积在陶瓷骨架上制成的。
金属膜电阻器：金属膜电阻器是将金属或合金材料在真空高温的条件下加热蒸发沉积在陶瓷骨架上制成的。
金属氧化膜电阻器：金属氧化膜电阻器就是将锡和锑的金属盐溶液经过高温喷雾沉积在陶瓷骨架上制成的。
合成碳膜电阻器：合成碳膜电阻器是将碳黑、填料还有一些有机黏合剂调配成悬浮液，喷涂在绝缘骨架上，再进行加热聚合而成的。
玻璃釉电阻器：玻璃釉电阻器是将银、铑、钌等金属氧化物和玻璃釉黏合剂调配成浆料，喷涂在绝缘骨架上，再经过高温聚合而成的。
水泥电阻器：水泥电阻器是采用陶瓷、矿质材料封装的电阻器件。
排电阻器：排电阻器简称排阻。
贴片式电阻器：贴片式电阻器是一种表面安装设备（SMD），它们小巧，适合于自动装配。
(整理)常用电阻器有哪些
常用电阻器有哪些?1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1.1合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。
特点是分辩力高耐磨性好，寿命较长。
缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
1.2有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝常用电阻器有哪些?1、电位器电位器是一种机电元件，他靠电刷在电阻体上的滑动，取得与电刷位移成一定关系的输出电压。
1.1 合成碳膜电位器电阻体是用经过研磨的碳黑，石墨，石英等材料涂敷于基体表面而成，该工艺简单，是目前应用最广泛的电位器。
特点是分辩力高耐磨性好，寿命较长。
缺点是电流噪声，非线性大，耐潮性以及阻值稳定性差。
1.2 有机实心电位器有机实心电位器是一种新型电位器，它是用加热塑压的方法，将有机电阻粉压在绝缘体的凹槽内。
有机实心电位器与碳膜电位器相比具有耐热性好、功率大、可靠性高、耐磨性好的优点。
但温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
1.3 金属玻璃铀电位器用丝网印刷法按照一定图形，将金属玻璃铀电阻浆料涂覆在陶瓷基体上，经高温烧结而成。
特点是：阻值范围宽，耐热性好，过载能力强，耐潮，耐磨等都很好，是很有前途的电位器品种，缺点是接触电阻和电流噪声大。
1.4 绕线电位器绕线电位器是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。
绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。
主要用作分压器、变阻器、仪器中调零和工作点等。
1.5 金属膜电位器金属膜电位器的电阻体可由合金膜、金属氧化膜、金属箔等分别组成。
特点是分辩力高、耐高温、温度系数小、动噪声小、平滑性好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电阻器（电位器）种类及选用电阻是电子产品、设备中使用最多的电子元件，约占总数的35%，而有些产品如彩电则占50%以上，因此电阻器质量对产品影响很大。
根据材料，可将电阻分为：碳膜电阻、金属膜电阻、金属氧化膜电阻、实心（碳质）电阻和绕线电阻。
一、种类按电阻器(电位器构成材料分类，常见电阻器(电位器有以下三种： 1. 碳膜（包括合成碳膜）电阻阻值范围宽(1Ω～10MΩ；耐高压；精度差（误差为5%、10%、20%），高频特性较差，常用作放大电路中的偏置电阻、数字电路中的上拉及下拉电阻。
由于精度低，因此标称阻值及误差用E6(精度为20%、E12（精度为10%）、E24（精度为5%）分度。
额定功率范围从1/8W到10W ，其中耗散功率为1/4W、1/2W，偏差为5%和10%的碳膜电阻器用得最多。
热稳定性较差，温度系数典型值为5000ppm/℃。
即温度升高1℃，阻值的变化量为百万分之5000，即千分之五。
例如一个标称阻值为10K 的碳膜电阻，当温度升高10℃时，阻值增加10K ×5‰×10，约0.5K 。
2. 金属膜（包括金属氧化膜）电阻用真空镀膜或阴极溅射工艺，将特定金属或合金(例如镍铬合金、氧化锡或氮化钽淀积在绝缘基体(如模制酚醛塑料、陶瓷基片表面上形成的薄膜电阻器成为金属膜电阻或金属氧化膜电阻。
阻值范围也宽（从10～10MΩ），精度高（误差为0.1%～1%），温度系数小（金属膜电阻为10~100ppm/°C ；金属氧化膜电阻典型值为300ppm/°C ），噪声低，体积小，频率响应特性好，常用作电桥电路、RC 振荡电路及有源滤波器的参数电阻、高频及脉冲电路、运算放大电路中的匹配电阻。
但耐压较低。
由于精度高，因此标称阻值及误差用E48(精度为1%、E116（精度为0.5%～1%）分度。
阻值用3位有效数字表示。
金属氧化膜电阻温度系数比金属膜电阻大一些（300~400ppm/°C），耗散功率较大。
大部分贴片电阻均属于金属膜或金属氧化膜电阻。
3. 线绕电阻线绕电阻阻值范围宽（从0.01Ω～10MΩ）精度高(0.05%，温度系数小（<10ppm/°C ），耗散功率大，但寄生参数（分布电容、寄生电感）大，高频特性差。
常用在对阻值有严格要求的电路系统中，例如调谐网络和精密衰减电路。
4. 特种电阻主要有热敏电阻（包括负温度系数的NTC 电阻以及正温度系数的PTC 电阻）、压敏电阻、光敏电阻、气敏电阻及磁敏电阻等。
二、标称值及误差工业标准电阻、电容、电感大小按E6、E12、E24、E48、E96、E116、E192系列规范分度。
所谓E12分度规范，把阻值分为12档；而E24分度规范，把阻值分为24档，各分度阻值及误差范围如下表所示。
工业标准电阻值误差分为：0.05%、0.1%、0.2%、0.25%、0.5%、1%、2%、5%、10%、20%。
各系列标称值如下：(1 E6系列标称值(20% 1.01.52.23.34.76.8注：目前大容量电解电容多用E6系列分度。
(2 E12系列标称值(10% 1.0 1.21.51.82.22.73.33.94.75.66.88.2注：小容量电解电容、中等精度无极电容用E12系列分度。
(3 E24系列标称值(5% 1.0 1.1 1.2 1.3 1.5 1.6 1.8 2.0 2.2 2.4 2.7 3.0 3.3 3.63.94.34.75.15.66.26.87.58.29.1注：多用于小容量无极电容、普通精度电阻、标称电感的分度。
E48系列标准值(1%、2%：10.0 10.5 11.0 11.5 12.1 12.7 13.3 14.0 14.7 15.4 16.2 16.9 17.8 18.7 19.6 20.5 21.5 22.6 23.7 24.9 26.1 27.4 28.7 30.1 31.6 33.2 34.8 36.5 38.3 40.2 42.2 44.2 46.4 48.7 51.1 53.6 56.2 59.0 61.9 64.9 68.1 71.5 75.0 78.7 82.5 86.6 90.9 95.3(2 E96系列标称值(1%(3 E116系列标称值(0.1%、0.2%、0.5%10.0 10.2 10.5 10.7 11.0 11.3 11.5 11.8 12.0 12.1 12.4 12.7 13.0 13.3 13.7 14.0 14.3 14.7 15.0 15.4 15.8 16.0 16.2 16.5 16.9 17.4 17.8 18.0 18.2 18.7 19.1 19.6 20.0 20.5 21.021.5 22.0 22.1 22.6 23.2 23.7 24.0 24.3 24.7 24.9 25.5 26.1 26.7 27.0 27.4 28.0 28.7 29.4 30.0 30.1 30.9 31.6 32.4 33.0 33.2 34.0 34.8 35.7 36.0 36.5 37.4 38.3 39.0 39.2 40.2 41.2 42.2 43.0 43.2 44.2 45.3 46.4 47.0 47.5 48.7 49.9 51.0 51.1 52.3 53.6 54.9 56.0 56.2 57.6 59.0 60.4 61.9 62.0 63.4 64.9 66.5 68.0 68.1 69.8 71.5 73.2 75.0 75.5 76.8 78.7 80.6 82.0 82.5 84.5 86.6 88.7 90.9 91.0 93.1 95.3 97.6(4 E192系列标称值(0.1%、0.25%、0.5%三、表示法 1. 色环表示色环法多用于轴向封装电阻(即穿通式封装。
2. 数码表示法用三个（普通精度）或四个(高精度数码表示数值，其中前两位(普通精度或三位(高精度数码是阻值或容量大小的有效数字，而最后一个数码表示倍率。
对于电阻来说，单位为Ω；对于电容来说，单位为PF ；对于电感来说，单位为μH 。
例如102(对于电阻来说是1000Ω，即1K Ω；对于电容来说是1000PF ，即0.001uF 或1nF 、1203(对于电阻来说是120K Ω 、333(对于电阻来说是33K Ω 等。
数码法多见于贴片电阻(即SMC 封装。
3. 文字符号法文字符号法是指：用数字表示电阻器阻值的有效数字，用字母R ——表示Ω、K ——表示K Ω、M ——表示M Ω作为阻值单位，且规定整数部分位于单位符号前，小数部分放在单元符号后，如下所示：0.51Ω——用R51表示；5.1Ω——用5R1表示；5.1K Ω——用5K1表示。
4. 直标法在电阻体上直接标出阻值及误差，如10K Ω 5%。
早期多用这种方法，目前电阻体积越来越小，直标法已不再适用。
四、封装方式及尺寸电阻有两种封装方式：轴向引线电阻器 (即传统穿通式AXIAL 封装形式及贴片电阻(SMD封装形式。
传统穿通式(AXIAL：结合安装工艺要求，对于1/16W 、1/8W以下电阻，在印制板上可选用AXIAL0.3封装方式；对于1/4W电阻，多选用AXIAL0.4或AXIAL0.5封装方式；对于1/2W、1W 电阻，可选用AXIAL0.5或AXIAL0.6封装方式。
1W 以下小功率电阻引脚直径为0.40～0.60mm （即20mil ～25mil ）。
在电路板上轴向封装元件引线较长，引线寄生电感比贴片封装大；占用电路面积也较大。
但散热效果比贴片封装电阻好。
贴片电阻(SMD封装：0603封装规格电阻耗散功率为1/16W或1/10W；0805封装规格电阻耗散功率为1/10W 或1/8W（部分贴片1/8W电阻采用1005封装规格）；1206封装规格电阻耗散功率为1/8W 或1/4W；1210封装规格电阻耗散功率为1/4W 或1/3W；2010封装规格电阻耗散功率为1/2W 或3/4W；2512封装规格电阻耗散功率为1W 。
五、主要参数1. 阻值导电材料在一定程度上阻碍电流流过的物理性能。
在保证测试灵敏度的情况下，应注意测试电压应可能低，时间尽量短，避免电阻发热引起误差。
并使测量功率小于额定功率的10%。
2. 标称电阻及允差实际值与标称值之间的差别。
误差与标称值之间并没有直接的联系，但阻值越大，误差越大。
3. 额定功率在正常大气压力（650-800mmhg ）和额定温度下，长期连续工作并能满足性能要求所允许的最大功率。
电阻的额定功率也是采用标准化的额定功率系列值：0.05(1/16W、0.125(1/8W、0.25(1/4W、0.5((1/2W、1、2、5、10、25、50、100W 。
4. 额定电压与最大工作电压由阻值和功率换算得到的电压，考虑到电击穿，上升到一定值后，受最大工作电压的限制。
就同一封装规格电阻来说，对于阻值较小的电阻，最大耐压由其阻值决定，即U=R P ⨯；对于阻值较大的电阻，最大耐压由几何结构、尺寸决定(主要与两电极间距有关。
例如,0805封装电阻(耗散功率为1/10W，当阻值小于220K 时，最大耐压U=R P ⨯；当阻值大于220K 时，最大工作电压为150V ，最大瞬态耐压为200V 。
又如1206封装电阻(耗散功率为1/8W，当阻值小于330K 时，最大耐压U=R P ⨯；当阻值大于330K 时，最大工作电压为200V ，瞬态耐压最大为400V 。
由于高阻值电阻最大耐压由电极间距决定，因此1206、1210、2010、2512封装电阻最大工作电压均为200V ，最大瞬态耐压均为400V 。
5. 温度系数在某一规定的环境温度范围内，温度改变1度时电阻的变化量。
T.C.P (ppm/℃=6000101⨯-⨯-T T R R R 其中T0温度对应的阻值为R0；T 温度对应的阻值为R 。
6. 绝缘电阻在正常大气压力下，电阻引线与电阻壳体之间的绝缘电阻。
7. 噪声产生于电阻器中的一种不规则的电压起伏，包括热噪声和电流噪声两部分，热噪声是由于导体内部不规则的电子自由运动，使导体任意两点的电压不规则变化。
在非线绕电阻中，还有电流噪声，由于电流噪声和电阻两端的工作电压成正比，所以衡量电流噪声指标表示为uv/v。
8. 稳定性在指定的时间内，受到环境，负荷等因素的影响，保持其初始阻值的能力。
六、等效电路考虑了引线寄生电感、分布电容后，电阻器实际等效电路如图所示S L 包括电阻体寄生电感与引线电感。
电阻体寄生电感与电阻结构有关，线绕电阻体寄生电感较大，非线绕，尤其是贴片电阻体寄生电感小。
引线电感与引线长度有关，因此传统轴向引线封装引线寄生电感较大，无引线贴片电阻引线寄生电感最小，S L 大小仅与电阻结构有关。
