现场临水临电布置
施工临水临电布置及进度计划安排
施⼯临⽔临电布置及进度计划安排施⼯临⽔、临电布置及进度计划安排第⼀章施⼯临⽔、临电布置第⼀节施⼯临时⽤⽔布置⼀、施⼯、⽣活⽤⽔量的计算本⼯程临时⽤⽔及临时消防⽤⽔系统共⽤，给⽔系统主要设：消防⽔箱、消防⽔泵、临时给⽔管、消⽕栓及阀等部件。
本⼯程临时施⼯⽤⽔（Q ）包括现场施⼯⽤⽔量（q1升/秒）、施⼯现场⽣活⽤⽔量（q3升/秒）、消防⽤⽔量（q5升/秒）。
1.现场施⼯总⽤⽔量q1计算：主要为混凝⼟养护⽤⽔。
q1=K1(ΣQ1.N1/T1.t)×K2/（8×3600）q1---------现场施⼯⽤⽔量（L/s ）；K1---------为预计的施⼯⽤⽔系数，取1.15；Q1---------浇筑混凝⼟总量，约30000m3；N1---------施⼯⽤⽔定额，取400L/m3；T1--------混凝⼟施⼯的作业⽇约95天；t---------每天⼯作班数，取1.5班；K2--------⽤⽔不均衡系数，取1.5；所以：q1=K1(ΣQ1.N1/T1.t)×K2/（8×3600）=1.15×[（30000×400）/（196×1.5）]×1.5/(8×3600)=2.4L/s2.施⼯现场⽣活⽤⽔量q3（升/秒）计算：q3=P1N3K4/（t.8×3600）q3---------施⼯现场⽣活⽤⽔量（L/s ）；P1---------施⼯现场⾼峰昼夜⼈数，1492⼈；N3---------施⼯现场⽣活⽤⽔定额，取40L/⼈.班；t---------每天⼯作班数，取1.5班；K4--------施⼯现场⽤⽔不均衡系数，取1.4；所以：q3=P1N3K4/（t.8×3600）=（1492×40×1.4）/（1.5×8×3600）=1.9L/s3.施⼯现场消防⽤⽔量：取q5=10L/s （查表）4.总⽤⽔量Q 的计算：Q= q5+1/2（q1+ q3）=10+（2.4+1.9）/2=12.17L/s5.总⽤⽔管径的计算：10004??=V QD π式中：V ——⽔管内的流速（m/s ），查表可得V=1.5m/s 。
工程临电临水方案
工程临电临水方案一、项目概述临电临水工程是指在工程施工过程中需要用电和用水的临时需求。
在施工现场，往往需要为机械设备、建筑工地、办公室等提供稳定的电力和清洁的供水，以保证施工进度，提高施工效率，保障施工安全。
本方案旨在对临电临水工程进行合理规划和实施，以确保项目的顺利进行。
二、临电方案1. 供电来源根据施工现场的实际情况，可选择以下几种供电方式：a. 临时用电指定点：在现场选择一个合适的位置，建立临时用电指定点，通过临时铺设的电缆，连接到施工设备和建筑工地中，以满足各个施工点的用电需求。
b. 租用发电机：根据施工现场的用电需求和情况，可以选择租用发电机来为工地提供稳定的电力供应。
c. 建立临时供电站：对于规模较大的施工项目，可以考虑建立临时供电站，通过电缆连接到施工现场的各个需要用电的地点，以确保供电的稳定和可靠性。
2. 施工用电设计根据施工现场的用电需求和设备类型，对用电进行合理设计和规划，包括电缆敷设、电箱设置、用电安全保障等方面，确保用电安全、合理、高效。
3. 用电安全管理对施工现场的用电进行严格管理，建立用电管理制度，加强对用电设备的检查和维护，严禁私拉乱接、超负荷用电等行为，确保用电安全。
4. 临时用电设备配置根据施工需要，合理配置临时用电设备，包括发电机、配电箱、电缆、插座等，以满足施工现场各个区域的用电需求。
5. 用电节能在用电设计和配置过程中，应充分考虑用电节能的问题，选择节能型设备，合理设计用电方案，降低施工现场的用电成本，同时减少对环境的影响。
三、临水方案1. 供水来源根据施工现场的实际情况，可选择以下几种供水方式：a. 临时用水点：在现场选择一个合适的位置，建立临时用水点，通过临时铺设的水管，连接到施工设备和建筑工地中，以满足各个施工点的用水需求。
b. 租用水泵：对于需要大量用水的施工现场，可以考虑租用水泵来进行供水。
c. 建立临时供水站：对于规模较大的施工项目，可以考虑建立临时供水站，通过管网连接到施工现场的各个需要用水的地点，以确保供水的稳定和可靠性。
工地临水临电专项施工方案
工地临水临电专项施工方案项目背景在工地施工中，遇到临水临电的情况是比较常见的。
为了保证施工的顺利进行，需要制定一套专项施工方案，确保施工安全，保障工作人员的生命财产安全和项目的顺利完成。
施工前准备工作在正式开始施工前，需要进行一些准备工作，以确保施工安全和高效进行。
1. 方案设计首先，需要设计一套临水临电工程专项施工方案。
方案应包括以下内容：•施工计划：明确每个施工阶段的工作内容和时间安排。
•安全措施：列出施工过程中应采取的各项安全措施，以防止发生意外事故。
•施工工艺：描述施工过程中所采用的各项工艺方法，以保证施工的质量和效果。
•施工设备：明确所需的施工设备和器材，并进行合理的安排和布局。
•检测要求：规定对施工过程中的关键节点进行检测的要求和标准。
2. 前期准备在正式开始施工前，需要进行以下前期准备：•检查设备：对施工所需的各种设备进行检查，确保设备安全可靠，并及时修复或更换有损坏的设备。
•租赁设备：如有需要，及时租赁所需的施工设备，确保施工进度不受影响。
•人员培训：对施工人员进行安全培训，使其了解施工方案和安全措施，并掌握相应的操作技能。
•环境清理：将施工现场周围的杂物进行清理，确保施工的通畅和安全。
施工过程1. 施工前准备在施工前，需要进行以下准备工作：•安全检查：对施工现场进行安全检查，确保现场无隐患，并采取相应的安全防护措施。
•施工标志：设置施工标志，提醒路人和工作人员注意施工，遵守安全规定。
•隔离措施：设置隔离措施，确保施工现场与周边环境的分离，防止施工现场对周边环境造成污染。
2. 施工阶段在施工过程中，需要按照施工方案进行施工，并注意以下几点：•施工质量：在施工过程中，保证施工质量符合相关的规范和要求。
•安全监测：对施工过程中的安全风险进行监测，并及时采取相应的措施进行处置。
•资源控制：合理管理施工所需的资源，包括材料、设备、人员等，避免资源浪费和损耗。
•进度控制：严格按照施工计划进行施工，并及时调整计划以应对突发情况，保证工期的完成。
现场临时供水电施工方案
现场临时供水电施工方案
一、前言
现场临时供水电施工是在施工现场为了满足临时用水和用电需求而进行的施工工作。
本文主要介绍现场临时供水电的施工方案，包括供水方案和供电方案。
二、供水方案
1. 供水设备准备
在施工现场安装临时供水设备，包括水泵、输水管道等设备，确保供水设备处于稳定状态。
2. 现场勘察
在施工前对施工现场进行勘察，确定供水设备放置的位置和供水管道的敷设方案。
3. 供水管道敷设
按照现场勘察结果，将供水管道敷设到各个用水点，确保每个用水点都能得到充足的水源供应。
4. 供水设备调试
完成供水管道的敷设后，对供水设备进行调试，确保供水设备能正常运行并满足用水需求。
三、供电方案
1. 供电设备准备
在施工现场安装临时供电设备，包括发电机、配电箱等设备，确保供电设备稳定运行。
2. 现场布置
根据施工现场的特点，合理布置供电设备，确保各个用电点能够接通电源。
3. 电缆敷设
对施工现场进行电缆敷设，连接供电设备和各个用电点，确保电源传输的安全可靠。
4. 供电设备调试
完成电缆敷设后，对供电设备进行调试，确保供电设备能正常供电，并满足用电需求。
四、总结
通过本文介绍的现场临时供水电施工方案，可以确保施工现场在施工期间能够得到充足的供水和供电，保障施工工作的正常进行。
在实际施工过程中，应根据具体情况灵活调整施工方案，确保供水供电工作的顺利进行。

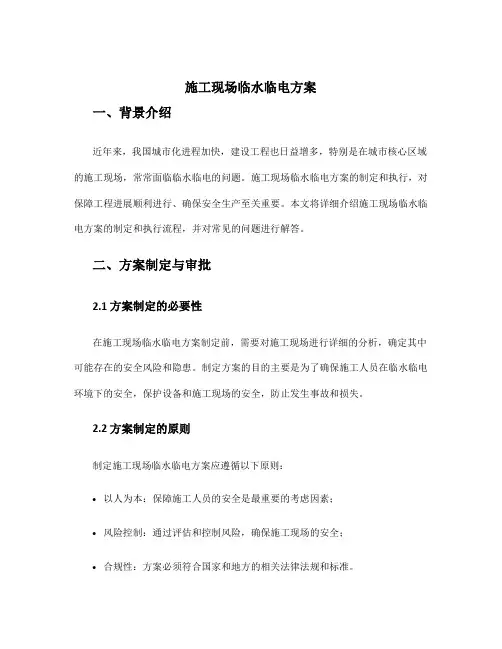

施工现场临水临电方案
在施工现场临水临电方案制定前，需要对施工现场进行详细的分析，确定其中可能存在的安全风险和隐患。制定方案的目的主要是为了确保施工人员在临水临电环境下的安全，保护设备和施工现场的安全，防止发生事故和损失。
2.2
制定施工现场临水临电方案应遵循以下原则：
•以人为本：保障施工人员的安全是最重要的考虑因素；
4.2
临水临电方案的费用主要包括安全设备的采购、安全培训费用、监测设备的使用费用等。在制定方案时，需要综合考虑工程的规模、施工的复杂性和设备的数量等因素，对费用进行科学评估和合理安排。
五、总结
施工现场临水临电方案的制定和执行对保障施工安全生产具有重要作用。通过合理制定安全措施和严格执行方案，可以预防和减少施工现场事故的发生，保护施工人员和设备的安全。建议各单位在施工前认真制定临水临电方案，并按照方案要求执行，确保施工现场的安全顺利进行。
3.2
在施工现场临水区域，需要采取以下措施来确保施工安全：
•临水施工区域应设有专人负责，严格按照施工方案操作，遵循安全操作规程；
•对水体进行监测，及时排除可能存在的隐患；
•严禁在水中施工区域内使用易燃、易爆物品。
3.3
在施工现场临电区域，需要采取以下措施来确保施工安全：
•临电施工区域应设有专人负责，严格按照施工方案操作，遵循安全操作规程；
3.经过审查的方案由相关部门签字并出具审批文件；
4.带着审批文件，施工单位按照方案执行。
三、施工现场临水临电方案的执行
3.1
在施工前，需要进行以下准备工作：
5.明确施工现场的临水临电区域，并进行标识；
6.对临水临电区域进行封闭或围挡，确保无关人员无法进入；
7.配备必要的安全设备，例如绝缘工具、电离火灾探测器等。
临电临水施工方案
1.1.编制依据............................... 错误!未指定书签。
1.2.现场临电布置........................... 错误!未指定书签。
1.3.主要开关容量的选择..................... 错误!未指定书签。
1.4.一级配电箱导线选择..................... 错误!未指定书签。
1.5.施工技术方案........................... 错误!未指定书签。
1.6.安全技术措施........................... 错误!未指定书签。
2.施工用水设计............................... 错误!未指定书签。
3.临时用水系统与临时用电系统的使用管理与维护.错误!未指定书签。
1.施工现场临水临电设计1.1.编制依据根据中华人民共和国建设工程施工现场供用电安全规范GB50194-93行业标准施工现场临时用电安全技术规范JGJ46-2005中建总公司CI手册现场分册第二版..中建一局项目工程临时用电安全技术标准..施工现场临时用电安全技术规范及建设单位提供的相关文件与要求..1.2.现场临电布置施工供配电概况：在现场B1地块的东南侧和B2地块的北侧设置容量分别为GYB1-630KVA、GYB1-400KVA;变比都为10/0.4KV的变压器各1台..该工程低压供电系统采用TN-S接地保护系统;低压供电方式为放射式与树杆式相结合..现场施工配电均由一级配电箱送至二级配电箱;再由二级配电箱送至三级配电箱;施工用电均由三级配电箱内引出..所有的二级配电箱和三级配电箱内均设置漏电保护开关;装设在三级箱内供电设备的出线前;漏电开关的动作电流不应大于30mA..动作时间不大于0.1秒..一级箱漏电保护器动作电流大于30mA;;动作时间大于0.1秒..但其额定动作电流与额定动作电流乘积不应大于30mAs、施工现场各塔楼的塔掉人货电梯、外手架全部做防雷接地保护所有的防雷装置冲击接地电阻值不得大于30Ω..整个施工现场用电形成三级配电;两级漏电保护..1.保护接地采用一线到底制;不得装设开关熔断器..2.保护接地不能与保护接零混为一体..3.设备保护接地采用5*5角铁;16平方BV双色软线连接..4.所有重复接地的电阻值不得不大于10Ω现场配电箱编号B1区一级和二级配电箱的编号分别为M-A1-1、2和MA1-1-B1、B2、B16a;一级配电箱的编号中最后数字为B1地块一级配电箱一次排列的数量;它与二级配电箱的前4位数一一对应;二级箱的最后一位阿拉伯数字为该一级箱所引出二级箱的一次数量;在二级箱最后带有a编号的二级箱表示用于楼层施工用电的二级箱..如M-A1-3的一级配电箱编号含义分别是：M---现场配电箱..A1---A为一级箱；1为施工区号;1为B1区、2为B2区..2---为一级配电箱依次排列数量号..如MA1-1-B1、MA1-1-B16a1的二级配电箱编号含义分别是：MA2-1---分别与上述一级配电箱编号含义相同..B1---B为二级配电箱；1为二级配电箱的依次排列数量号..16a1---为16a号塔搂的楼层配电箱；1为楼层二级配电箱的依次排列数量号..在B1设4个一级箱和80个二级配电箱;每1个一级箱负责2栋塔楼楼层施工和塔楼附近塔吊、升降机及施工机械设备的用电;每台塔吊、升降机和钢筋加工厂各设一个专用的二级配电箱;塔楼每三层设一个二级配电箱供本楼层和上下楼层的施工用电..设在B1地块的4个一级箱的电源;分别直接从B1地块的GYB1-400KVA箱式变电站内直接引出;根据现场实际情况埋地敷设方式;引至四个一级配电箱;再由各一级配电箱引至二级配电箱;楼层二级配电箱电缆沿人货电梯口由下而上引至各布置层面其中二级箱数量根据现场实际使用情况可作适当调整..电缆沿人货电梯口由下而上引至各布置层面..整个现场的施工楼梯、人货电梯、地下室、铁构件加工厂、阴暗潮湿及施工人员密集场所的照明均采用不应大于24V安全电压..现场电缆采用VV聚氯乙烯电缆和YC橡套电缆..敷设方式为直接埋或架空敷设..电缆的规格主要有：YC3*240+2*120、YC-3*185+2*95、YC-3*150+2*70、YC-3*120+2*70、YC-3*95+2*50、YC-3*70+2*35、YC-3*50+2*25、YC-3*35+2*16、YC-3*25+2*16..1.3.主要开关容量的选择1.3.1、B1区：施工用电设备表：电动机合计有功功率：ΣP1=740KW电焊机合计视在功率：ΣP2=560KVA用电负荷计算:S=K1*K2*K3*ΣP1/cosф+K4*ΣP2备用系数：K1=1.05照明系数：K2=1.1电动机的需要系数：K3=0.5cosф=0.75电焊机的需要系数:K4=0.5总用电量：S=1.05*1.10.5*740/0.75+0.5*560=895KVA总用电计算电流：Ij=S/√3*U=895/√3*0.38=1376A结论：根据以上计算;B1区现场设置四个一级配电箱主开关400A以上能满足施工要求..1.3.2、B2区施工用电设备表：电动机合计有功功率：ΣP1=314KW电焊机合计视在功率：ΣP2=160KVA用电负荷计算:S=K1*K2*K3*ΣP1/cosф+K4*ΣP2备用系数：K1=1.05照明系数：K2=1.1电动机的需要系数：K3=0.5cosф=0.75电焊机的需要系数:K4=0.5总用电量：S=1.05*1.10.5*314/0.75+0.5*160=379KVA总用电计算电流：Ij=S/√3*U=379/√3*0.38=583A结论：根据以上计算;B2区现场设置三个一级配电箱主开关600A以上能满足施工要求..1.3.3、生活区用电设备表：用电负荷计算:S=K1*K2*K3*ΣP1/cosф+K4*ΣP2备用系数：K1=1.05照明系数：K2=1.1电机的需要系数：K3=0.5cosф=0.75总用电量：S=1.05*1.10.5*71/0.75+240*0.75=228KVA总用电计算电流：Ij=S/√3*U=228/√3*0.38=345A结论：根据以上计算;生活区现场设置一级配电箱主开关400A以上能满足生活要求..1.4.一级配电箱导线选择1.4.1、B1区GYB1-630KVA箱变第一回路至一级配电箱M-A1-1设备功率表：负荷计算：需要系数：K3=0.5K4=0.5ΣP1=240KWΣP2=40KVA按计算电流选择电缆：Pj=K1*K2*K3*ΣP1=1.1*1.05*0.5*190=109KWSj=K1*K2*K4*ΣP2=1.1*1.05*0.5*40=23KVAIj=Pj/√3*U*cosф+Sj/U=109/√3*0.38*0.75+23/0.38=241A选择YC-3*120+2*70载流量符合要求..按电压降校核：ΣPj=Pj+Sj*cosф=109+23*0.5=121KV△U%=ΣPj*L/C*S=121*90/77*120=1.17至第一回路所选电缆截面符合要求..结论：至第一回路配电箱干线采用YC-3*120+2*70第二M-A1-2、三M-A1-3、四M-A1-4、回路配电箱：设备功率表与第一回路相同;不再计算;导线选用YC-3*120+2*70..1.4.2、B2区配电总箱导线选择：GYB1-400KVA箱变至总配电箱M-A2总设备功率表：负荷计算：需要系数：K3=0.5K4=0.5ΣP1=720KWΣP2=360KVA按计算电流选择电缆：Pj=K1*K2*K3*ΣP1=1.1*1.05*0.5*314=181KWSj=K1*K2*K4*ΣP2=1.1*1.05*0.5*60=34KVAIj=Pj/√3*U*cosф+Sj/U=181/√3*0.38*0.75+34/0.38=451A选择YC-3*240+2*120载流量符合要求..根据以上计算施工区B2区现场设置一级总配电箱主开关600A以上能满足施工要求按电压降校核：ΣPj=Pj+Sj*cosф=231+93*0.5=278KV△U%=ΣPj*L/C*S=278*170/77*240=2.6至该回路所选电缆截面符合要求..总配电箱M-A2总至第一回路一级配电箱M-A2-1设备功率表：负荷计算：需要系数：K3=0.5K4=0.5ΣP1=190KWΣP2=40KVA按计算电流选择电缆：Pj=K1*K2*K3*ΣP1=1.1*1.05*0.5*190=109KWSj=K1*K2*K4*ΣP2=1.1*1.05*0.5*20=12KVAIj=Pj/√3*U*cosф+Sj/U=109/√3*0.38*0.75+12/0.38=249A 选择YC-3*120+2*70载流量符合要求..按电压降校核：ΣPj=Pj+Sj*cosф=109+12*0.5=115KV△U%=ΣPj*L/C*S=121*60/77*120=0.78至第一回路所选电缆截面符合要求..结论：至第一回路配电箱干线采用YC-3*120+2*70至第二回路一级配电箱M-A2-2、第三回路一级配电箱M-A2-3 设备功率表：与第一回路相同;不再计算;导线选用YC-3*120+2*70..1.4.3、生活区一级配电箱导线选择M-A2-1s生活区用电设备功率表：负荷计算：需要系数：K3=0.5K4=0.5ΣP1=190KWΣP2=40KVA按计算电流选择电缆：Pj=K1*K2*K3*ΣP1=1.1*1.05*0.5*181=103KWIj=Pj/√3*U*cosф=103/√3*U*cosф=206A选择YC-3*95+2*50载流量符合要求..按电压降校核：ΣPj=Pj+Sj*cosф=126KV△U%=ΣPj*L/C*S=126*50/77*95=0.86至该路所选电缆截面符合要求..结论：至该回路配电箱干线采用YC-3*95+2*50一级配电箱至二级配电箱电缆选择：200A配电箱采用YC-3*50+2*16160A配电箱采用YC-3*35+2*10100A配电箱采用YC-3*25+2*61.5.施工技术方案1.5.1临电工程按JGJ46－2005施工现场临时用电安全技术规范、建筑安装工程安全生产文明施工资料手册、施工现场临时用电施工组织设计..1.5.2本工程临电配电箱均选用符合规范要求及中建一局集团有限公司定点厂家生产的配电箱;配电箱必须符合无锡市有关临时用电管理规定;符合TN－S供电系统要求..1.5.3现场临电施工均应以经审批后的平面布置图为依据;如需改动必须经设计人员同意;同时做好变更资料存档..1.5.4电缆敷设前应做绝缘耐压试验;其绝缘电阻值不得低于10MΩ;埋地电缆;深度不小于0.8m;敷5～10CM细砂或软土;并盖砖;架空电缆;固定点符合规范要求禁止直接绑扎在架管、钢构件及树上;必须使用瓷瓶..1.5.5通过道路的埋地电缆应采取穿钢套管保护措施;管内不允许有电缆接头..1.5.6配电线路必须在首端、中间、及末端各做一组重复接地;接地电阻应不大于10Ω;塔吊接地电阻不大于4Ω..接地极选用φ50镀锌钢管;2.5米长接地线选用40×4镀锌扁钢..1.5.7施工现场的配电箱;编号、颜色、必须一致..配电箱必须有负荷示意图;负责管理与维护人员姓名..1.5.8现场值班室内设一总控平面图;对用电点实行过程控制管理..1.5.9经过配电箱的漏电开关的额定动作电流不大于30mA;动作时间应小于0.1S..移动式照明安装高度;室内不得低于2.5米;室外不得低于3米;电源线需使用橡套电缆;符合规范要求..1.6.安全技术措施1.6.1电缆线、漏电开关、橡套线等重要保护用品;必须采用定点厂产品;必须符合无锡市有关临时用电管理规定;符合TN－S供电系统要求..现场埋地的临电线路有明显的走向和标志..1.6.2分配电箱与开关箱的距离不得超过30米;开关箱与其所控电气设备相距不得超过3米.. 1.6.3配电箱及开关箱的周围应有两人同时工作的足够空间和通道..严禁在箱旁堆放建筑材料和杂草、杂物..1.6.4所有用电设备严禁直接接入二级配电箱使用;必须达到三级供电二级保护要求;上级配电与下级配电保护相匹配;实施＂一机一闸＂..配电箱内的动力开关与照明开关必须分开使用..1.6.5配电箱应保持清洁;门、锁齐全;箱内不得存放无关用品..工作零线必须为兰色;保护接地线黄绿双色;符合规范要求..1.6.6从事电气操作人员;必须持有效证件上岗;认真执行电气操作规程;穿戴好符合要求的劳动防护用品..1.6.7夜间从事电气操作时必须二人;并应有足够的照明设施;严禁带病或酒后作业..1.6.8现场必须配有符合消防规范要求的灭火设备;配电室内必须配不少于两个灭火器..1.6.9配电箱内电器需有符合本工程要求的检测报告;厂家应对配电箱进行年检;以确保工程的正常使用..2.施工用水设计2.1施工临时用水设计内容根据施工现场总平面布置图;现场的施工临时用水主要有：总平面施工机械设备用水、消防临时用水、工地临时厕所给排水、地下室施工用水、14栋塔楼的施工用水、现场清洁用水及施工现场雨水与施工废水的排放..2.2施工用水要求与设计按照创建省、市文明施工;创造清洁卫生的施工环境;在满足施工现场施工用水要求的情况下;并尽最大的努力节约珍贵的水资源..根据中建一局集团公司对施工现场临水临电管理的有关规定;结合施工现场的实际情况和业主方的一些具体要求;现场根据施工用水需要;从业主提供位于高浪路南侧DN100的市政给水水源引出一根DN100的施工临时用水管道;经生活区开支一根DN70的支管供职工生活区和办公区用水;DN100的主管道进入施工现场后;沿现场环形道路分支成一根DN100的给水环管;明敷在环形道路的外侧;环形主管经过各塔楼和各用水点时;分别按不同的施工用水需求;在主管上开支不同管径支管到各个用水点;在B2区DN100供水主管两侧DN100环形管道上;各设置一个DN100的闸阀;在B1区南侧DN100环形管道的中间;设置一个DN100的闸阀;每根分支管均设一个控制阀;以便供塔楼施工用水的管道能及时根据施工进度接高施工用水管道..在生活区设消火栓3个;施工现场环形道路及材料堆放场设消火栓8个..在地下室和塔楼4层以下施工期间的施工用水;由市政供水直接供给;4层及以上的施工用水;由设在B2区北侧管道加压泵加压供给详见附图..进入塔楼施工时;在每层塔楼引出一根DN20的施工用水点;并根据施工进度;及时将管道引至用水所需楼层..现场清洁用水电主要有工地临时厕所给排水、分类垃圾堆放场、工地主要出入口、门卫室和钢筋碰焊机、开孔机等用水设备..按现场施工总平面图布置;拟沿现场主道路边设排水沟;以收集基地内的雨水及部分施工废水;经废水沉淀池后排入市政雨水管网..现场临时厕所污水经管道到汇集设在生活区的污水沉淀池;经沉淀后排入高浪路南侧的市政污水管网..2.3现场临时厕所设计为考虑施工人员的使用方便;同时便于现场卫生环境管理;拟在施工现场经二路的主出入口设置临时厕所;工地临时厕所的给排水方案具体如下：临时厕所的给水由旁边的主环管道直接供给;大便池冲洗用水有高位水箱供给；在临时厕所的后侧面;设置一个格栅沉淀池;厕所的污废水汇集在格栅沉淀池处理后;排入经二路旁的市政污水管网..2.4主给水管管径的确定：按照施工现场管理规定的要求及设计规范的规定;本方案施工现场施工用水量按10L/S计;消防按一次一处着火计;室外消防水量按10L/s计;环管计算管径为DN 100;符合施工现场管理规定的要求..2.5管道材质及敷设方式给水管道材料及连接方式：给水管当管径DN≤100采用镀锌钢管;丝扣连接；当管径DN 100时;采用焊接钢管;焊接..给水管道沿地面明敷;凡需穿越道路、围墙钧需设置港套管保护;套管管径大两挡..排水管道采用排水U-PVC管;专用胶水粘接..排水管道埋地暗伏敷;凡需穿越道路、围墙钧需设置港套管保护;套管管径大两;并做好隐蔽纪录与保护施工标示..2.6建筑物内临时消防设施根据施工现场管理规定和建筑设计防火规范GBJ16-86;结合本工程实际情况;现场设置灭火器及灭火沙桶等消防灭火设施..2.7支礅、支吊架制作及安装：埋地给排水管道均按国家标准图集的要求设置支礅..其它明装管道根据现场情况设置相应的吊、支架;支架间距参照下表进行：钢管：U-PVC排水管：2.8水压试验：所有给排水管道安装完毕应进行水压试验;给水管试水压力按工作压力的 1.5倍进行;保压10min 管道不变形;不渗不漏为合格..排水管注水高于地面;15min不渗不漏液面不下降为合格..3.临时用水系统与临时用电系统的使用管理与维护3.1施工现场的配电设施要坚持维修制度;一个月一检查;一季度复查一次;每天巡查现场临电使用情况..3.2配电箱开关的进线和出线不得承受外力;严禁与金属尖锐的断口和强腐蚀物质接触..进出线必须设置在配电箱底部..3.3配电箱要做到＂六有＂;在现场施工;遇有停电一小时以上;应将动力开关箱断电上锁..3.4必须认真填写好电工维修工作记录、电工值班记录..3.5检查或检修配电箱开关箱;维修时必须可靠停电后再作业;悬挂停电标志牌;严禁带电作业..3.6施工现场所设定的配电箱;都必须有防雨措施..3.7施工现场的临时用水;由两名经验丰富的管道技工进行跟踪管理;临时加压水泵房要每天检查;发现有渗漏水等故障隐患要及时排除..3.8加强现场厕所的卫生管理;及时冲洗、清扫;保持整洁、无臭味散发..3.9施工时应注意保证消防管路畅通;消火栓箱内设施完备且箱前道路畅通;无阻塞或堆放杂物..3.10现场平面应及时清扫;保证干净整洁、无积水..并将临水临电的维护管理纳入现场文明施工管理体系..。
临水、临电施工方案
目录一、编制依据 (2)二、工程概况 (2)三、施工现场临水、临电布置 (3)3.1 临水布置 (3)3.2 临电布置 (3)四、施工现场临水、临电计算 (4)4.1 临水计算 (4)4.2 临电计算 (5)五、施工方案 (7)5.1施工用水 (7)5.1.1 供水管埋设 (7)5.1.2 排水管埋设 (7)5.2施工用电 (7)5.2.1配电箱（盘）安装 (7)5.2.2电缆敷设 (8)六、安全、保卫、消防措施 (8)七、施工及成品质量保证措施 (9)一、编制依据本施工方案是为秦王川湿地公园1#、2#楼游客服务中心施工现场临时用水、用电需要编制。
本着在经济上合理，技术上可靠的前提下，保工期、保质量、保安全。
1、《施工现场临时用电安全技术规范》JGJ46-20052、《低压配电设计规范》GB50054-20113、《建筑工程施工现场供电安全规范》GB50194-20144、《通用用电设备配电设计规范》GB50055-20115、《供配电系统设计规范》GB50052-20096、《建筑施工安全检查标准》JGJ59-2011二、工程概况本工程项目名称：甘肃兰州秦王川湿地公园公共服务建筑（二标段）设计工程1#、2#游客服务中心。
1#游客服务中心建设地点：位于兰州新区的南端秦王川湿地公园主入口处。
北临城市主干道纬三路，西至城市主干道经五路，南侧为公园主要车行道及自然景观。
建设单位：兰州瑞建投资发展有限公司项目设计规模等级：多层公共建筑、二级。
本工程建设用地面积：为秦王川湿地公园总体规划统一指标总建筑面积：8696.94m2其中：游客服务中心2541.93m2、科普宣教中心（含室外连廊）6438.64m2、物业管理716.37m2，道路广场面积、绿地面积、建筑密度、容积率、绿地率、小汽车停车位、自行车停车位等由公园总体规划统一平衡。
建筑高度：游客服务中心15.85米、科普宣教中心15.85米、物业管理中心13.80米、构筑塔：42.90米；建筑层数：游客服务中心地上2层、科普宣教中心地上2层，局部3层、物业管理地上2层、构筑塔地上7层。
临水临电专项施工方案
一、工程概况本工程为XX项目，位于XX地区，总建筑面积XX平方米，地上XX层，地下XX层。
工程包含住宅、商业、办公等多种功能。
为确保施工顺利进行，特制定本临水临电专项施工方案。
二、施工组织1. 施工单位：XX建设集团有限公司2. 施工项目经理：XX3. 施工现场负责人：XX4. 施工班组：XX班组三、临水施工方案1. 供水系统（1）施工现场设立临时供水设施，包括水泵、水池、管道等。
（2）临时供水设施应满足施工用水需求，保证水质合格。
（3）施工现场应设置消防栓，并与消防部门保持联系，确保消防用水。
2. 排水系统（1）施工现场设立临时排水设施，包括排水沟、泵房、管道等。
（2）临时排水设施应满足施工排水需求，确保排水畅通。
（3）施工现场应设置雨水收集系统，用于绿化、洗车等。
四、临电施工方案1. 供电系统（1）施工现场设立临时供电设施，包括配电箱、电缆、变压器等。
（2）临时供电设施应符合国家相关标准和规范。
（3）施工现场应设置配电箱、照明箱等，并配备足够的电线、插座等。
2. 用电安全（1）施工现场用电应严格执行《施工现场临时用电安全技术规范》。
（2）施工现场用电设备应定期检查、维护，确保安全运行。
（3）施工现场用电设备应配备漏电保护器、过载保护器等。
（4）施工现场应设置警示标志，提醒用电安全。
五、安全管理1. 施工现场应设立安全警示标志，提醒施工人员注意安全。
2. 施工现场应设置安全通道，确保人员通行畅通。
3. 施工现场应定期进行安全检查，及时发现并整改安全隐患。
4. 施工现场应配备必要的安全防护用品，如安全帽、安全带、防护眼镜等。
六、环境保护1. 施工现场应采取有效措施，防止扬尘、噪音、废水等对环境造成污染。
2. 施工现场应合理规划，减少对周边环境的影响。
3. 施工现场应遵守国家相关环保法规，确保施工过程中的环保要求。
七、应急预案1. 针对施工现场可能发生的突发事件，如火灾、触电、中毒等，制定相应的应急预案。
现场临水临电布置
建筑工程项目现场管理现场用水量（Q，单位：L/s）计算：包括现场施工用水量（q1）、施工机械用水量（q 2）、现场生活用水量（q3）、生活区生活用水量（q4）、消防用水量（q5）五个方面内容的计算。
然后计算上水管径。
q1= K1ΣQ1·N1/（T1·t）×K2/（8×3600）Q1为年（季）工程量，用实物计量单位；N1用水定额；T1为年（季）有效工作日；t 为每天工作班数；K2为不平衡用水系数；K1为未预计的施工用水系数。
用电量计算：总用电量可按以下公式计算：P=1.05～1.10（K1ΣP1/cosφ＋K2ΣP2＋K3ΣP3＋K4ΣP4）P1P2P3P4分别为电动机额定功率、电焊机额定容量、室内照明容量、室外照明容量。
施工平面图设计施工总平面图设计的依据：①设计资料；②调查收集到的地区资料；③施工部署和主要工程施工方案；④施工总进度计划；⑤资源需要量表；⑥工地业务量计算参考资料。
施工总平面图的设计原则：①在满足施工要求的前提下，布置紧凑，少占地，不挤占交通道路。
②最大限度地缩短场内运输距离，尽量避免二次搬运。
③在满足施工需要的前提下，临时工程的工程量应该最小，以降低临时工程费。
④临时设施的布置应利于生产和生活，减少工人往返时间。
⑤充分考虑劳动保护、环境保护、技术安全、防火要求等。
施工总平面图的设计步骤：①引入场外交通道路—②布置仓库—③布置加工厂和混凝土搅拌站—④布置内部运输道路—⑤布置临时房屋—⑥布置临时水电管线网和其他动力设施—⑦绘制正式的施工总平面图。
单位工程施工平面图设计要求：①布置紧凑，占地要省，不占或少占农田；②短运输、少搬运；③临时工程要在满足需要的前提下少用资金；④利于生产、生活、安全、消防、环保、市容、卫生、劳动保护等，符合国家规定和法规。
单位工程施工平面图设计步骤：①起重机构布置：固定垂直运输设备的布置，要结合建筑物的平面形状、高度、机械负荷等，做到便于运送，便于组织分层分段的流水施工，便于楼面和地面的运输，运距要短；塔式起重机布置，要结合建筑物的形状及四周的场地情况布置，注意考虑起吊高度、起重臂长度和起吊半径、开行路线，路基设计施工符合要求。
现场临水临电布置
现场临水临电布置现场临水临电(临时供水供电)是指在工地现场没有待分支公司供水供电情况下，施工方通过其它方法自行解决用电、用水问题。
在施工期间，现场临水临电是一项非常重要的工作，它直接影响到施工工作的进展和质量。
因此，在现场临水临电布置中，需要从多个层面进行考虑，确保施工现场的安全和节能。
临水布置为确保施工现场有充足的用水，需要在现场临时安装水箱。
水箱可以现场购置或从待分支公司借用，施工方需要按照规定、合理摆放。
在安装水箱时，应选用防滑、坚固、平稳的场地安装，并在水箱上标明：水箱的容量、水质检测日期等。
同时，要定期进行水质检测，并对水箱进行消毒和清洗。
在使用水箱时，一定要注意水箱的清洗和管理，否则容易引发现场疫情及施工质量问题。
临电布置在施工现场需要充足的用电，临时供电时应遵守电力工程施工和电气安装维护规则的要求。
为了保证现场用电的安全可以在现场架设临时用电设备，如配电箱、配电铁架、电缆桥架等，并进行定期检查和维护，以确保其正常运行。
同时，为了节能和环保，在布置时应考虑减少各项能源的浪费。
安全措施由于现场临水临电工作涉及到人身和财产安全问题，因此，在此需重点关注一些安全措施，以确保现场的安全。
在现场临水临电施工过程中，必须要遵循以下规定：•保持工地清洁、干燥•避免水和电的直接接触•使用合格的器材和设备•限制人员和非法人员进入现场•定期维护设备，确保其稳定运行•定期进行安全检查，及时发现问题并解决在现场临水临电施工中，安全意识、管理、培训尤其重要，只有严格遵守安全规定和安全措施，才能落实好现场临水临电的安全管理工作。
总结现场临水临电是工地布置的一个非常关键的方面，必须要合理规范的布置，做好安全管理工作。
只有确保施工现场用水用电安全，在保证施工质量的前提下，才能够使工程能够顺利、高效的进行，最终顺利实现建设目标。
临建临电临水施工方案
青建集团股份公司施工方案和黄·小港湾改造工程风貌区(8号地块)临建、临水、临电施工方案（A-ld01）批准：审核：编制：青建集团股份公司房建一分公司二Ｏ一二年六月目次1 工程简况 (2)2 临建规划 (2)3 临电布置 (6)4 临时给水布置 (24)4 临时排水布置 (25)1 工程简况和黄·小港湾改造工程8号地块工程位于青岛市市北区，北临朝阳路，与已建成地安置区隔路相望，西隔小港一路与七号地块相邻，东起冠县路.工程占地面积21745.6m2，总建筑面积49121.71m2，其中地下21121.91,包括5栋底层商业建筑，一个半地下超市和一个大底盘地下室：分别为1-5#楼和大底盘地下室（人防地下车库和物业管理用房），其中2#、3#楼为二层独立商业建筑，1#、4#、5#楼为三层商业建筑，1#、4#、5#楼在一层相连为半地下超市和部分商铺.2 临建规划2.1 整体规划目前，8#地块场地围挡已由业主安排人员沿用地红线完成安装封闭，根据现场实际情况，将现场办公区设置在3#楼西南侧区域.现场办公区设18M×6.23M双层活动板房一栋作为办公室.工人生活区由工程部在施工场区外另行搭设.现场平面布置图附后.2.2 现场办公区地布置2.2.1现场办公区设置一栋双层活动板房作为办公楼，尺寸为18m×6.23m，面积约224m2共设面积不等地房间9间.办公区板房设一部楼梯.一层办公区铺设600×600地地砖，为减少噪音，二楼地面铺设地板革.办公室采用600×600地石膏板进行吊顶.2.2.2 办公楼平面布置图2.2.3 场地平整根据现场实际情况，我工程部将在开工前对办公区部分场地进行平整，平整过程中应多次校正其平面位置.2.2.4 基础板房条基采用C15混凝土基础，200mm×300mm.2.2.5 地面办公区一层室内地坪施工工艺为：地面素土夯实→浇筑50mm厚C20细石混凝土，地面面层贴普通瓷砖.2.2.6 楼面为了减少噪音，办公室和宿舍在二楼地面铺贴一层地板革.2.2.7 吊顶办公室内均采用石膏板吊顶.板房屋顶采用轻钢龙骨,蓝色地彩钢瓦.吊杆采用镀锌杆件，龙骨安装过程中将各条主龙骨吊起后，稍高于标高线地位置上临时固定，然后在主龙骨上安装次龙骨，固定后安装石膏板.2.2.8 大门办公区采用青建集团定型化门头，电动大门，规格为8m.2.3 场区硬化办公区、材料加工区场地进行平整压实后，浇注50厚C15混凝土硬化.2.4 生活区布置因场地限制，工人生活区由工程部在施工场区外另行搭设，目前已有房间16间，按每间10人安排，可满足160个工人住宿需要；高峰期按300人考虑，需要增加宿舍14间，目前已联系附近多处工地，租赁其闲置板房可以保证人员增加后地住宿问题.3 临电布置一、编制依据为保障施工现场地正常用电、安全运行，防止事故地发生，依据部颁JGJ46-2005《施工现场临时用电安全技术规程》和JGJ59-99《建筑施工安全检查标准》地要求及相关规定，结合本工程地具体特点制定本临时用电施工方案.二、施工现场临电线路布置1、根据施工现场情况，场区南角设有一台630KV A箱式变电器一台.2、拟从箱式变电器上接出二个回路，送至总配电箱Z1、Z2,再由配电箱Z1供至F1、F2、F3、F4二级配电箱，Z2配电箱供至二级配电箱F5、F6、F7、F8，Z1配电箱供至办公区、3#楼、4#楼、6#楼，Z2配电箱供至1#楼、2#楼、5#楼,所有一级配电箱内均设单相照明回路，所有用电线路在穿越马路时，埋地穿钢套管DN100，埋地深度不小于0.8m，钢套管上下辐射细沙，过路表面浇筑20cm厚标号不小于C15砼.在每个总配电箱处作一次重复接地，接地电阻不大于4欧姆,构成三相五线制低压供电系统放射式供至二级配电箱(详见施工总平面布置图).3施工现场拟设置塔吊4部、物料提升机6台、混凝土输送泵3台、砂浆搅拌机3台、钢筋剥肋机、弯曲机、电焊机等机具设备及夜间照明灯具，以满足施工要求.办公、生活区域内设有蒸饭车、电开水炉、空调、照明灯具，以满足生活和办公要求.4现场主要用电设备总容量负荷计算根据施工组织设计要求，本工程主要配备以下用电设备：4.现场总用电量：在现场临时用电地计算公式∑P=K1×∑P1+K2×∑P2+K3×∑P3+K4×∑P4∑S=K×∑P/ COSΦ式中： S——施工现场总用电量（KV A）P1——起重机械电动机额定功率（KW）P2——材料加工区、砼地泵额定容量（KW）P3——办公区、生活区总功率（KW）P4——其它用电设备总功率（KW）COSΦ——为功率因数K、K1 、K2、 K3、 K4——需要系数取K =0.81，K1 =0.55，K2 =0.6，K3=0.75，K4=0.6,COSΦ=0.90ΣP1=220+45＝265（KW）ΣP2=682.5（KW）ΣP3=40（KW）ΣP4=14（KW）经计算总用电量：∑P=K1×∑P1+K2×∑P2+K3×∑P3+K4×∑P4 ＝214.65+375.4+24+8.4≈622.5 KW∑S=K·∑P/ COSΦ≈0.81×622.5/0.9KV A≈560.3KVA5.变压器选择：根据现场勘查，现场配置一台额定容量630 KV A 变压器，变压器额定总容量为560.3 KV A＜630KV A，根据理论计算，变压器不存在过载现象（在允许范围内），满足现场施工用电需要.四、主要供电回路电缆截面地计算与选择1、现场供电保护方式采用三级配电、两级保护、三相五线制供电.按建设部要求使用五芯电缆，所有配电柜、箱均采用建委推荐地合格产品.线路敷设、配电柜（箱）地安装均按规范执行.2、现场临时用电供电方式采用单回路放射式供电，分二条回路，其中总箱Z1供办公区、3#楼、4#楼、6#楼；总箱Z2供1#楼、2#楼、5#楼.(详见施工总平面布置图)3、总箱Z1回路电缆截面地计算与选择箱变至总箱Z1：总箱Z1地负荷为办公区、3#楼、4#楼、6#楼等用电，用电设备详见F1、F2、F3、F4所列用电设备.则ΣPe=595.5KW取Kx1 =0.25，COSΦ=0.90I线= Kx1×ΣPe/（√3·COSΦ·V）=0.25×595.5/（1.732×0.90×0.38）=251.3(A)根据计算电流和电缆流量选用VV- 3*150+2*70电缆.总箱Z1至分箱F1：F1地负荷为办公区.则ΣPe=40KW取值Kx＝0.8、COSΦ1=0.8I线= Kx×ΣPe/（√3·COSΦ1·V）I线=0.8×40/（1.732×0.8×0.38）=60.8(A)根据计算电流和电缆流量选用VV- 3*16+2*10电缆.总箱Z1至分箱F2：F2地负荷为钢筋加工区、木工加工区、地泵等,地泵一台(110KW)，物料提升机一部(7.5KW)，钢筋调直机GT61台（5.5KW），钢筋折弯机GN40（3KW），钢筋切断机7.5KW），电动套丝机（5KW）、木工刨机（2KW），闪光对焊机（100KW），楼层用电(10KW).ΣPe=250.5KW取值Kx＝0.5 、COSΦ2=0.8I线= Kx×ΣPe/（√3·COSΦ2·V）I线=0.5×250.5/（1.732×0.8×0.38）=237.9(A)根据计算电流和电缆流量选用VV- 3*120+2*70电力电缆.总箱Z1至分箱F3：F3地负荷为4#楼塔吊55KW、地泵一台110KW，楼层用电40KW，物料提升机7.5KW.ΣPe==212.5KW 取值Kx＝0.5、C OSΦ3=0.8I线=201.6(A)根据计算电流和电缆流量选用VV- 3*95+2*50电力电缆.总箱Z1至分箱F4：F4地负荷为6#楼塔吊一部55KW，物料提升机(7.5KW)、楼层用电30KW等设备.ΣPe=92.5KW 取值Kx＝0.8、COSΦ4=0.8I线=0.8×92.5/（1.732×0.8×0.38）=140.4(A)根据计算电流和电缆流量选用VV-3*50+2*25电力电缆.4、总箱Z2回路电缆截面地计算与选择箱变至总箱Z2：总箱Z2地负荷为2#楼、5#楼、1#楼用电设备详见F5、F6、F7、F8所列用电设备.则ΣPe =392.5KW取Kx2 =0.3，COSΦ=0.9I线= Kx2×ΣPe /（√3·COSΦ·V）=0.3×392.5/（1.732×0.9×0.38）=198.8(A)根据计算电流和电缆载流量,选用VV-3*95+2*50电力电缆.总箱Z2至分箱F5：F5地负荷为2#楼物料提升机（7.5KW）、楼层用电（40KW），砂浆搅拌机5KW.则ΣPe=52.5KW取值Kx＝0.8、COSΦ5=0.75I线= Kx×ΣPe/（√3·COSΦ5·V）I线=0.7×52.5/（1.732×0.75×0.38）=74.4(A)根据计算电流和电缆流量选用VV-3*25+2*16电力电缆.总箱Z2至分箱F6：F6地负荷为5#楼物料提升机(7.5KW)、砂浆搅拌机（5KW），楼层用电(40KW).则ΣPe=52.5KW取值Kx＝0.7、COSΦ6=0.75I线= Kx×ΣPe/（√3·COSΦ6·V）I线=0.7×52.5/（1.732×0.75×0.38）=74.4(A)根据计算电流和电缆流量选用VV-3*25+2*16电力电缆.总箱Z2至分箱F7：F7地负荷为塔吊一部55KW，地泵一台 110KW，物料提升机(7.5KW)、楼层用电(40KW).ΣPe=212.5KW取值Kx＝0.4、COSΦ7=0.75I线= Kx×ΣPe/（√3·COSΦ7·V）I线=0.4×212.5/（1.732×0.75×0.38）=172.2(A)根据计算电流和电缆流量选用VV-3*70+2*35电力电缆.F8地负荷为塔吊一部55KW，防汛水泵20KW.ΣPe=75KW取值Kx＝0.3、COSΦ7=0.75I线= Kx×ΣPe/（√3·COSΦ7·V）I线=0.3×75/（1.732×0.75×0.38）=45(A)根据计算电流和电缆流量选用VV-3*6+2*4电力电缆.五、配电箱与开关箱地选择及设置1、配电箱选用，必须使用省建委推荐标准电箱，一些特殊要求地推荐产品无此型号地，可以自行制作或同有关厂家单位联系改装制作，但必须符合《JGJ46-2005》规范要求，严禁使用劣质，注意漏电断路器地质量.同时所有临时配电箱均进行备案登记，保证做到检验报告、合格证、3C认证三证齐全方能进场使用.2、现场箱体地设置，环境要求应符合《JGJ46-2005》地要求.2.1配电箱、开关箱应采用铁质或优质绝缘材料制作，装设应端正、牢固；移动式配电箱、开关箱应装设在固定地支架上.固定式配电箱、开关箱地下底与地面地距离大于1.3m小于1.5m ，下面应设置操做人员地绝缘垫；移动式配电箱、开关箱地下底与地面地距离易大于0.6m 小于1.5m.2.2动力配电箱与照明配电箱分别设置，如合置在同一配电箱内，动力和照明分路设置，开关箱箱体地导线进出线口一律设在箱体地下底面，并将导线固定成束并作防水弯，不得承受导线自重以外地拉力，所有配电箱、开关箱设在干燥通风及常温场所.2.3分配电箱应装设在用电设备或负荷相对集中地地区.分配电箱与开关箱地距离不得超过30M，开关箱与其控制地固定式用电设备地水平距离不宜超过3M.2.4所有配电箱(配电箱内具有标注其用电设备回路)与开关箱必须有门、有锁、有防雨、防尘等措施；配电箱与开关箱内地电器应紧固在电器安装板上，不得歪斜、松动；配电箱与开关箱地工作零线应通过接线端子板连接，并应与保护零线接线端子板分设.2.5在同一配电箱内，动力和照明线路应分别设置，配电箱应装设在干燥和无杂物地场所，周围应有足够二人同时工作地空间和通道.施工现场所有配电箱、开关箱均应在箱门上明晰地标注其编号、名称，并作分路标志，所有地配电箱、开关箱在使用过程中必须按照下列操作顺序：送电顺序：总配电箱→分配电箱→开关箱；停电顺序反之.所有地配电箱，开关箱应配锁，配电箱和开关箱应有专人负责.2.6开关电器必须是合格电器，必须完整无损，动作可靠，绝缘良好，严禁使用任何破损电器，每台用电设备应有专用开关箱，必须实行“一机一闸一保护”，严禁“一闸多用”开关箱地开关电器地额定值应与用电设备额定容量相适应. 容量大于5KW地动力电器应采用自动开关电器或降压启动装置控制，严禁用其它金属代替熔丝.2.7焊接机械应设在防雨和通风良好地地方，焊接现场不准堆放易燃易爆物品.电焊机地一侧电源线长度应不大于5M，进线处必须设置防护罩，使用焊接机械，必须按规定穿戴防护用品，焊接机械地二侧线宜采用YH型橡皮护套铜芯多股软电缆，电缆地长度应不大于15M.2.8工地使用地漏电保护器要严格把好采购关，要选用通过部级，省级产品，要选用技术先进，质量可靠地产品.保证接线正确所有施工现均采用电流动作型漏电保护器按结构型式有4极、3极、2极三种，其中4级漏电保护器为配电型，即可供动力用电3和照明用电2同时使用，又可单独使用控制用电设备.要根据供电方式和电源电压进行接线，接线时需分清相极和零线极.2.9漏电保护器应实行分级分段保护，形成最少二级地漏电保护网对施工现场临时用电地安全保护，《规范》规定配电箱和开关箱中两级漏电保护器地额定漏电动电流和额定漏电动作时间作合理配合，使之具有分级分段保护地功能，总配电箱地动电流应不大于200mA，额定漏电动作时间应小于0.2s；一般开关箱内地漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1s；适用于潮湿场所，其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0.1s.比如潜水泵、移动式震动器，手持电动工具动作电流应不大于15mA，所有漏电保护器地动作时间不得大于0.1S.3、现场必须做到三级配电，二级保护设备地控制，必须使用开关箱，严禁一闸多用.4、电焊机开关箱必须使用具有二次降压保护功能地漏电保护器，其动作特性最大电流时，空载电压不得大于36V.5、对配电箱、开关箱进行检修、维修时，必须将前一级地相应地开关分闸断电，并挂停电标志牌，严禁带电操作.本工地要求电工两人一组，一人操作，一人负责监护.六、电缆地选择及要求1、电缆地质量要求1.1施工现场所有地电缆，必须使用合格产品，其保护零线，必须有黄/绿双色明显标志.1.2所有电缆使用前必须使用500V绝缘摇表测试，绝缘阻抗不得小于1MΩ.1.3电缆地外皮有开裂、老化、磨损等现象不得使用.2、电缆地敷设安全措施2.1电缆干线应采用埋地敷设或者架空敷设，严禁沿地明敷，应避开机械损伤和介质腐蚀.2.2电缆在室外直接埋地敷设不低于0.7M，并且在电缆上下铺设不小于50毫M地细沙，然后覆盖砖等硬质保护层.2.3电缆线路穿越建筑物、构造物、道路、易损伤地场所，及引出地面从2M至底地下0.2M处，应加镀锌钢管保护直径150mm.2.4电缆接头应牢固可靠，应做到绝缘包扎，保护绝缘强度，不得承受张力.2.5电缆水平敷设宜沿墙和门口固定.2.6橡皮电缆架空时，根据施工规范应沿墙壁和电干架设，应采用绝缘子固定，严禁采用金属帮扎，固定点间距应保证橡皮电缆能承受电缆自重所带来地负荷，橡皮电缆地最大弧度不得小于2.5M.3、分箱至开关箱电源线均选用优质电缆，其截面选用均按回路断路器额定电流110%选配，有220V回路地设备及开关箱均采用五芯电缆，电缆从地面引出或引入配电箱，均采用PVC电线管.4、开关箱至设备地负荷线选择：每个开关箱至设备地负荷电源线均选用优质电缆，其截面选用均按回路断路器额定电流110%选配，并均采用PVC电线管或镀锌钢管保护，镀锌钢管应保护接地.5、电动机和手持电动工具，以及移动照明地电源线，必须采用无中间接头地多股铜芯、橡皮护套软电缆，并应具备专用保护零线.6、塔吊地负荷线，宜选用通用橡套软电缆，电缆必须使用五芯电缆.7、潜水泵使用时中间不允许有一接头.8、移动式震动机地负荷线，必须采用耐气候型地橡皮护套铜芯，多股软电缆，中间不得有接头.9、现场移动式照明负荷线，必须采用橡皮铜芯，多股软电缆，中间不得有接头.七、接地与接地装置1、接地极现场最高机械设备为四部塔吊，其中高度均大于规定地30m.每台塔式起重机应做一组接地极，其电阻≤4Ω，接地体采用-50×5mm镀锌扁铁、镀锌角钢接地极长度为2.5M.2、接地接零保护所有用电设备地专用保护零线采用三相五线制、TN—S系统供电，达到三级控制、两极保护，末端做重复接地，接地电阻值≯10Ω.保护线为黄绿双色，截面积按临电规范文件规定来选用.各分箱必须做接地极，当S≤16mm2时，保护线和相线截面积相同.当16mm2<S≤35mm2时，保护线选用16mm2.当35mm2≤S时保护线为相线截面地1/2.3、变压器中性点直接工作接地，工程部配合日常维护检测.4、塔吊防雷接地，其接地电阻不得大于4Ω，根据施工现场特点，利用主体接地网，基础施工时使用支护锚杆，若无支护锚杆，则打接地极、相连不小于4根，测试满足后使用.5、重复接地.根据《JGJ46—2005》要求，施工现场单项系统中，其重复接地不得小于3处，即总配电箱—分配电箱—开关箱（线路末端），其电阻不大于10欧姆，结合现场特点，在预埋电缆时同时埋入镀锌扁铁（5×50mm或4×40mm）长度不小于10m.分箱集中区域，用不小于ф12mm圆钢把接地体联接起来有利于电阻优化.接地引出线必须使用相应截面地黄/绿双色、多股铜芯线，接地极应有备用接地螺栓.6、所有工作接地、防雷接地、重复接地装置加引出极，必须使用扁钢或圆钢，严禁使用螺纹钢，引出极必须露出地面15cm以上，并采用相应地保护措施.7、现场配备接地电阻测试仪2台，型号为F1627/F1628KIT.八、配电箱地接线和照明装置、现场临时照明1、总配电箱，与配电箱及开关箱地电源线负荷载，导线截面大于6 mm2地必须使用铜接线端子，所有保护零线，重复接地线，必须使用铜接线端子，并应有平坦片和弹簧垫片，做到可靠连接.2、生活区照明灯具高度应大于2.5m，宿舍内照明日光灯.个别潮湿场所及低于2.5m地场所，采用变压器使电压不应大于36V.地下室通道口，潮湿场所井通内，水箱间作业必须使用安全电压.室外金属照明灯具，必须可靠接地.3、临时照明：临时照明现场设置在四台塔吊上面，临时照明使用探照灯，功率为3.5KW，探照灯随塔吊高度而上升，探照灯可360度旋转.在现场个别材料堆放区及材料加工区、办公区根据施工需要搭设临时照明，照明设备为碘钨灯，碘钨灯架设高度不低于 2.5m，碘钨灯从开关箱引出，并加设接地线.九、安全电压及电动工具要求1、施工现场地安全电压使用等级为42V、36V、24V、12V、6V.当电气设备采用了24V及以上地安全电压时，必须采取防止直接接触带电体地保护措施.2、施工现场地安全电压等级，应根据使用场合、周围环境、使用方式等因素决定.3、施工现场地地下室应使用36V安全电压，低压线路地敷设标准必须等同于一般线路地敷设标准，不得因为意识上地电压较安全而降低标准，必须架空使用绝缘子敷设.4、施工现场地安全电压变压器应使用安全隔离变压器，严禁使用自耦变压器作为安全电压源.变压器地金属外壳、铁芯、屏蔽层必须可靠地保护接零.5、安全电压变压器地一次侧必须漏电保护器、隔离开关及开关箱.6、变压器地容量不宜大于3KV A；在露天使用时，必须设防水措施.7、手持电动工具7.1手持电动工具地分类：分三类（1）、Ⅰ类手持电动工具（依靠基本绝缘，外壳为全金属）.（2）、Ⅱ类手持电动工具，铭牌上有“回”字明显标志，（双重绝缘或加强绝缘，并有保护接地）.（3）、Ⅲ类手持电动工具（使用安全电压）.7.2施工现场严禁使用Ⅰ类手持电动工具，并按使用场所选择Ⅱ、Ⅲ类手持电动工具，必须使用漏电保护器，施工现场一般选用Ⅱ类手持电动工具.7.3使用Ⅱ类手持电动工具时必须设置可靠地保护接地，手握金属外壳工具时必须带绝缘手套.7.4手持电动工具如有损坏,必须有专职人员修理,电器绝缘部分经修理后，必须进行绝缘电阻测量，经测定合格和试运转后方使用.十、现场临时用电安全措施本工程供电系统使用TN—S三相五线制系统，现场配电线路一律采用三相五线制，保护零线和工作零线分开单独敷设，由箱盘内地零线和接地线端子上引出，必须保证正确可靠地接地与接零，必须按本设计要求设置接地与接零，杜绝疏漏.2、所有重复接地，接零处必须保证可靠地电气联接，保护线、PE线，必须采用多股黄/绿双色线；在施工现场任何地方，情况下不得把此线作为负荷载，过引线.严格与相线、工作零线相区别，杜绝混用，严禁有地设备接地保护，有地设备接零保护，杜绝在一个供电系统内出现两种保护方式.3、现场电气设备地安装、使用及防护必须符合《JGJ46—2005》“施工现场临时用电安全技术规范”地要求及青岛市有关管理规定执行.4、建立安全用电责任制，对临时用电工程个部位地操作监护，维修分块，分机落实到人，加强对用电人员地教育、交底.现场所有地配电设备地安装、操作、维修除专职电工外，任何人不得擅自挪动或拆除.5、现场所有配电箱设备地金属外壳、金属框架、金属操作台等必须有可靠地接地保护.现场地配电箱、开关箱，配两级漏电保护器，动作电流小于30mA.现场使用地移动开关箱、电器及接线应安装牢固，不得在地上拖放，导线必须绝缘良好，接头包扎严密.6、严格执行一机一闸一保险地制度，带电地导线严禁挂压其它物件，配电箱和开关箱必须配锁，停用（或停电）一小时以上时应拉闸断电，箱门锁牢.7、制定好安全用电组织措施，建立临时用电地技术档案，做好技术交底和验收纪录.8、建立安全检测制度，定期对临时用电工程检查，包括接地电阻值，电气设备绝缘电阻值，漏电保护器动作参数，并做好记录.9、建立电气维修制度，加强日常和定期维修工作，现场设二名维修专职电工，及时排除故障，并做好记录.维修电工要技术合格，责任心强，并持证上岗.十一、电气防火措施1、合理配置、整定：更换各种保护装置，对电器和设备地过载短路故障，进行可靠地保护.2、在电气装置和线路周围，不准堆放易燃、易爆和强腐蚀介质.3、在电气装置相对集中场所，配置足够地绝缘灭火器材（如干粉灭火器）和消防砂.如：一级配电箱附近各配备干粉灭火器一台，钢筋加工棚各配备干粉灭火器一台，木工加工棚配备两台干粉灭火器.4、加强电器设备相间和相地间绝缘，防止闪光，引起火灾.5、合理设置防雷装置.6、各种电线、电缆接口、接头必须接触良好，应无法热现象，各电线与电器地连接处，必须压紧，导电良好，以防闪烁引起火灾.7、电气防火组织措施7.1建立易燃物和腐蚀介质地管理制度.7.2建立电气防火责任制，加强电气防火.7.3建立电气防火教育制度，经常进行电气防火知识地教育和宣传.7.4建立电气防火检查制度，发现问题及时处理.7.5强化电气防火领导体制，建立电气防火队伍.十二、临时用电地验收和检测1、临时用电地验收标准应符合山东省安全技术资料“临时用电验收表—LJA12-5-1”标准.2、临时用电验收检查时应对照“JGJ-59-99” 《建筑施工安全检查标准》中地施工用电检查评分表（表3.0.8）3、施工现场地配电箱、配电线路、设备安装前应对其质量、外观、绝缘进行验收、检测合格后方可安装.安装结束后必须全面对系统进行绝缘检测后方可通电运行.4、防雷与接地装置安装完成后必须对其接地系统、接地极、接地电阻值进行完整地测试，必须符合相关规定.5、施工现场地临时用电验收时间除在线路、设备初装时验收，日常每月必须进行一次全面地检测验收，在大风、大雨后必须加强检查、检测，漏电保护器必须每周进行检测，所有地验收必须有书面记录.4 临时给水布置1、给水布置为：临时用水管道采用热熔连接，主管为PPR管，管径为ＤＮ100和DN75两种规格，支管管径为DN50和DN25两种规格，沿场区分两路埋地敷设.在场区进出口、办公区、厕所等位置均预留DN25地接口与设施连接，施工用水预留接口通过ＤＮ50或ＤＮ75管道现场设备连接.现场1#楼、2#、5#、6#、4#楼、3#楼各设一个水源点，1#楼、4#楼各设一个消防水源点.2、水源设置为满足施工现场生活和生产临时用水地要求，根据业主提供地场区西北角ＤＮ75自来水接入点地位置，由我公司负责场区内临时用水管道地敷设.3、临时用水施工方法给水管管道安装工艺流程：临时给水管道采用埋地敷设，管道采用PPR管，热熔连接.因本工程存在冬季施工，故给水管采用橡塑保温，保温厚度为4cm，橡塑保温外填黄沙，沟底进行素土夯实，然后进行敷设.回填土底层采用好土，埋深300mm后浇水夯实，再进行下一层填埋.管道安装完毕后进行水压实验，实验压力不小于0.6MPa，接口无渗漏为合格.施工现场消防水源设置消防水箱，共三个（位置见总平面布置图），消防水箱尺寸为2m*3m*2m,存水量达到12m3左右.5、临时排水布置1临时排水管线布置本工程排水管线设计为沿基坑四周设置，基坑内设置排水明沟，排水明沟与集水井相通，通过明沟排入集水井中，基坑四周设置地排水沟经潜水泵经集水井，再经沉砂池沉淀后直接排入小港一路临近市政雨水井内，我方已针对排水措施到政府相关排水部门办理排水许可证.2基坑排水因考虑到基坑面积较大，故在基坑底设排水明沟，再进入现场设置集水井.排水明沟沿坑底四周设置，底宽300mm，沟底低于坑底300mm，坡度为1％，坡向各集水井方向.集水井沿坑底边角设置，直径0.6M，井底低于坑底1~2M.基坑北侧和东侧靠近市政管道，基坑排水经沉砂池沉淀后直接排入市政雨水井内.基坑南侧靠近旧小港一路市政管道，但该段路堆土高达两M，经我方把堆土清运后发现原市政管道严重堵塞，无法使用，故基坑排水只能通过潜水泵提升至沉砂池内，沉淀后用潜水泵排入旧小港一路临近市政雨水井内.3污水排放现场生产污水排放采用沉砂池过滤，经沉砂池过滤后排放到周边道路地污水管网中，沉砂池尺寸为1m*1m*1m，沉砂池到污水管网地材料选用PVC150管材.现场生活污水采用化粪池（位置见总平面布置图）排放到污水管网中，化粪池尺寸为1.5m*2m*1.8m，化粪池到污水管网采用铸铁管，尺寸为￠150.。
临水临电布置
临水临电布置1、严格执行《施工现场临时用电安全技术规范》，独立的配电系统必须按部颁规范采用三相五线制的接零保护系统，非独立系统可根据现场实际情况采取相应的接零或接地保护方式。
现场必须实行配电两级漏电保护供电。
2、要有完整、独立的临电施工方案，技术交底及验收手续，报批后组织实施。
建立相关的管理文件和档案资料。
方案中必须有配电系统线路走向图、配电箱分布图、配电箱内部系统图、安全用电技术措施、安全用电防火措施。
3、用电线路、用电设备的安装和使用必须符合安装规范和安全操作规程，并按照施工组织设计进行架设或埋设，严禁任意拉线接电。
4、配电箱材质要符合规范要求，存放位置合理并有防雨防砸防尘措施。
箱内无杂物，电器完好并标明用途，开关选型合理。
箱漏电电流不大于30ma，开关箱漏电电流不大于30ma，动作时间均不大于0、1S。
5、机械接零线应齐全有效，高大设施的避雷装置齐全有效，施工现场、生活区照明必须采用安全电压并保证照明。
6、所有临电设施必须由项目统一采购配置。
7、临电设施布置要求：1、土建每双拼户型预留一接驳口（每双拼户型有一个二级电箱），我司每户接一个电箱固定。
按3批次（每10户为一个单位，设置临电箱），施工完成后将电箱拆到下一批次，遇到后期整改的，安排专职电工，提前接预备的电箱，后工人进场施工。
8、临电操作人员必须持证上岗。
施工现场必须使用专用保护电缆，各类照明灯具电源线必须使用橡套电缆线，不得使用塑绞线，行灯和低压灯的变压器应装设在电箱内，符合户外电气安装要求。
9、漏电保护器必须采购优质产品，并有试验记录。
配电箱需做好明显标志，并有防砸措施。
10、临水布置：1、土建每双拼户型预留一接驳口，使用水管将水送到各层。
注意：施工区域放置接水桶，每天小工上班前，将水桶放满，方便大工施工。
施工临水临电方案编制(详细计算过程)
XX 工程临时用电用水施工方案一、临电平面布置：现场临时供电按《工业与民用供电系统设计规范》和《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。
接地电阻不大于4欧姆。
开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。
临时用电系统根据各种用电设备的情况，采用三相五线制树干式与放射式相结合的配电方式。
施工配电箱采用统一制作的标准铁质电箱。
现场用电布置详见临时用电施工平面布置图。
二、临时施工用电部署：1、电源引入业主提供电源位于本工程东北侧围墙内，由此接至位于工地西侧靠南处配电房内。
2、配电屏布置根据现场实际情况，在甲方指定配电房。
内设1个配电屏，作为引入现场临时用电的总电源，配电屏内设电表，隔离开关。
现场配电柜要砌配电房，分5个工作回路和一个备用回路，并做重复接地。
3、现场用电设备统计如下：表1：用电设备一览表4、配电屛至二级配电箱的设置表2：配电屛至二级配电箱设置一览表5、临时用电设计原则施工现场供电系统采用TN—S（三相五线制），其中相线采用红、绿、黄三色，零线采用蓝色，地线采用黄绿相间色。
根据《施工现场临时用电安全技术规范》规定，配电系统实行三级配电，三级保护。
6、电缆线的敷设6.1电缆线的敷设方式：临时用电线路在场内沿道路边直埋敷设，再设支路引入需用地点。
业主配电室至我方配电房配电屏的导线通过电缆沟埋地敷设；配电屛至二级配电箱的导线一般通过直接埋地敷设，二级配电箱至三级配电箱的导线采用阻燃管架设；楼层用电采用PVCΦ50垂直布线；室内临时照明线路附墙（柱）安装,均采用PVC管Φ25保护电缆。
6.2电缆线的敷设要求：电缆沟埋地敷设要求：电缆线支架间距1.2m，距沟底0.2m架设。
楼层垂直布线要求：电缆线套PVC保护管，从室内通过，向上延伸。
室内临时照明布线要求：在墙体处采用外罩PVC线槽的暗式架线，悬空处绕绝缘瓷瓶安装。
施工现场临电、临水方案
施工现场临电、临水方案1临电方案本工程根据招标文件说明，中标后我公司负责购置从业主提供630KVA施工现场箱变接口至站厅、站台各工作现场及生活区用电处的电缆、配电柜、电表等设备及材料，在接受配电之日起，在整个施工期间，维护配电设施，保证其安全运行，负责对本工程的实施与缺陷修复以及职工生活所需全部电力（包括提供监理工程师驻地的用电）的供应，并根据工程需要配备发电机组，作为后备电源。
进入施工场地的同时，由驻地监理工程师协调我公司（地盘管理者）向其它承包商提供电源接口，并办理相关手续。
1.1临时用电设计概述按照《建筑工程施工现场供用电安全规范》（GB50194-93）的规定。
结合本标段安装工程施工面积大、用电施工承包商多、负荷点移动性大的特点，施工用电采用树干—放射为主要方式的混合配电方式，用电量均根据每个站施工高峰时期使用计算。
自临时用电变压器引三路电源供给地面上临时设施用电、站内施工用电、隧道区间施工用电总配电箱。
站内自用电总配电箱引两个回路架空敷设供各点动力箱和照明箱接入电源。
站厅层、站台层根据施工用电的情况，设置配电箱（原则上通道每隔20米设置配电箱一台）。
配电箱内的漏电开关额定电流不小于60A，漏电动作电流不超过30mA，作为施工用电的机具接线点。
在站台层、站厅层分别设置照明配电箱，各层独立控制，确保临时用电不被其它施工面因其它原因造成断电影响。
地面上临时设施的用电分为办公用电、加工场区用电、其它临时设施用电三个回路。
分别由架空线路引至各用电设备，其中加工场动力用电应采取一机一闸的方式供电。
隧道区间内施工用电线路设置三级配电，一级配电设置于供电电源附近；二级配电设置于供电电源下车站内，一级配电与二级配电间线路采用三相五线制；三级配电设置于区间遂道内，为进场承包商提供照明及小型机具供电，采用单相三线制，即相线、零线和接地线。
设备调试试运转原则上使用正式电源，如正式电源不能投入时，对于用电负荷较大的设备试车时需事先计算用电负荷容量，征求监理或业主同意后方可使用临时电源。
临水临电布置原则
临水临电布置原则
"临水临电"是一种特定的工程建设规划和设计原则，主要涉及到对于水体和电源的合理布置。
具体的原则可能会因地区、工程类型和具体环境条件而有所不同，但以下是一般性的临水临电布置原则：
1.安全原则：任何与水体和电源有关的建设都必须符合最高的安全标准。
确保电力设施和设备离水体足够远，以防止电击、火灾等意外事故。
此外，建设物体也应考虑防洪和防涝等安全问题。
2.环保原则：在临水临电布置时，必须考虑环境保护。
电力设施和水体之间的关系应尽可能减少对生态系统的负面影响。
遵循环境法规，采用环保技术和措施，减少对水质和水生态系统的污染。
3.规划原则：基于土地规划和城市规划，将电力设施和水体与周边环境协调一致。
在规划中考虑未来的发展需求，确保布置是可持续的，有助于城市或区域的整体发展。
4.节约用地原则：尽量减少用地面积，提高用地效益。
合理布局电力设施，充分利用现有空间，以确保对周边水体的影响最小化。
5.景观设计原则：临水临电的布置也需要考虑景观设计，使建设物体与自然环境相融合，创造出美观、宜人的场所。
通过植被、绿化和景观设计等手段，使临水临电区域更具吸引力。
6.社会接受原则：在规划和设计中，考虑周边居民和社区的需求和反馈。
与当地社区沟通，解释设计理念，争取社会的支持和接受。
7.技术可行性原则：确保电力设施的布置符合工程技术的可行
性，以保证设施的高效运行和维护。
这些原则是为了在临水临电的建设过程中综合考虑安全、环保、规划、节约用地、景观设计、社会接受和技术可行性等方面的因素，以实现可持续的、综合性的发展。
临水临电施工方案
临水临电施工方案市工程公司编制了本工程的临水、临电施工方案，并经过审批和批准。
该方案由市XXX和市项目经理部共同编写。
本文将介绍临时用电和用水的设计方案。
一、临时用电设计本工程主要使用各种机械，包括1台塔吊、1台外用电梯、钢筋加工场、木工房、电焊机、混凝土震捣机械、砂浆搅拌机、办公区和工人宿舍区等。
电源设在工地北侧，现场采用TN-S三相五线制接零保护系统供电。
主要施工机械配置表详见文中。
现场所需临电容量计算结果为370KVA，因此需要一台370KVA的变压器。
二、临时用水设计本工程需要用水，主要用于消防和施工用水。
消防水泵和潜水泵需要用水，而钢筋加工区和木工加工区需要共用一台电箱。
因此，需要设置临时用水设计方案。
三、现场电路布置根据施工现场平面布置和现场施工要求，主楼设置两台二级电箱，分别供地下及地上照明及施工用电。
现场办公区设置一台电箱，钢筋加工区和木工加工共设一台电箱。
塔吊和电梯由专用电箱控制，配电箱分布在现场需用地点，电箱做重复接地。
本文是关于施工现场电力供应的负荷计算及临时电力布置的说明。
现场除了塔吊和外用电梯，其余设备都采用五芯电缆TN-S制供电。
负荷计算采用公式，根据设备需要容量系数计算出有功功率、视在功率和功率因数，进而计算出电流。
根据计算结果，选择合适的电缆截面，并将电缆从二级电箱引至施工作业面或结构一层，设立三级电箱。
三级电箱应隔层设置，中间连接的电缆应考虑到楼层较高，选择不小于25mm2的橡套电缆以上。
电箱应置于风洞边，并要求不允许随意搬动。
2.在加工区和设备使用处（除了塔吊和外用电梯），不能直接连接设备和二级电箱，必须设置三级电箱。
手提工具也必须加设手提电箱，以确保“一闸一机”，使用安全。
五、施工技术要求1.本工程的施工要按照46-88《施工现场临时用电安全技术规范》的相关规定进行。
所有电箱必须是XXX指定的产品。
2.根据临电平面布置图，在围墙附近和临建周边，从配电柜到一级配电箱，再从一级到二级电箱的电缆，必须埋地敷设，深度为0.8米。
临水临电设置方案
临水临电设置方案1、临水1）给水系统的布置给水系统包括：生产给水、生活给水、消防给水、采暖及卫生给水。
水源来自场地西北角甲方指定的DN150市政给水管线，所有用水合用一根DN100给水管，管线环绕现场一圈使之成为环状，管线埋深1米。
生产给水：现场设用水点11处，DN25镀锌管丝扣连接，出地面800mm，立管及支管安装阀门；搅拌站专设DN32给水管；主楼高层用水由消防立管上开孔每层设一个DN25用水阀门。
生活给水：生活区设3个用水点，食堂设1个，采用DN25给水管。
消防给水：现场设8个地下消火栓，砖砌消火栓井，主楼内设一根DN100消防立管，管材选用DN100焊接管焊接连接，每层设一个DN65室内消火栓口，栓口中心距地面1.1米，主楼北侧设一4m×2.5m×2.5m消防水池（接消防立管），配备一台临时消防泵（扬程75米）。
采暖及卫生给水：现场设2台热水锅炉，采用DN20给水管；卫生间采用DN25给水管。
2）排水系统的布置卫生间外设化粪池，由环卫部门定期清掏；食堂污水通过隔油池后排入市政污水管道；搅拌站废水经沉淀池沉淀后排入市政污水管道；现场统一设排水沟。
2、临电本工程临时用电由生产用电、生活区用电、消防用电三部分组成，临电接地系统采用TN-S方式，电源由甲方提供的配电室引出，共分6路，现场所用电缆均采用VV22-1KV规格的5芯电缆，其中一芯做PE线，各二级电箱均做可靠的重复接地，接地电阻不大于10欧姆，电缆敷设为直埋，埋设深度为地面下-0.8米，遇有路面及轨道电缆穿管通过。
消防用电：单独从配电室总电源前端引出一路，给临时消防泵使用，电缆为VV22-1KV-5×252。
生产用电共分3路：第一路为塔吊专供电源电缆为VV22-1KV-3×70+1×352。
第二路为东侧线路，供材料库及楼内施工用电，电缆为VV22-1KV-3×95+2×502。
