胜利接地电阻测试仪VICTOR4105A说明书
胜利仪器 VICTOR 4105C 2023款说明书
目录注意 (1)一．简介 (2)二．量程及精度 (3)三．技术规格 (3)1．基准条件和工作条件 (3)2．一般规格 (3)四．仪表结构 (5)五．LCD显示器 (5)六．测量原理 (6)七．功能速查 (6)八．操作方法 (7)1．开关机 (7)2．电池电压检查 (7)3．辅助接地棒的插入和连接 (7)4．线阻校验 (8)5.接地电阻精密测量 (8)6．简易法测量接地电阻 (9)6．接地电压测量 (11)8．背光控制 (11)9．报警设置 (12)10．数据锁定/存储 (12)11．数据查阅/删除 (12)12．数据上传 (12)九．电池充电 (13)十．装箱单 (13)注意感谢您购买了本公司的VICTOR4105C数字式接地电阻测试仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。
——遵守本手册所列出的操作注意事项。
◆本仪表根据IEC61010安全规格进行设计、生产、检验。
◆本仪表的USB接口与内部电路为非隔离接口，严禁在测试电压的时候连接电脑，否则会烧坏仪表或引起触电事故。
必须先将电压测试线拔出仪表后才能连接USB 数据线到电脑读取数据。
测量时，移动电话等高频信号发生器请勿在仪表旁使用，以免引起误差。
◆注意本仪表机身的标贴文字及符号。
◆使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露、无断线才能使用。
◆测量过程中，严禁接触裸露导体及正在测量的回路。
◆测量前请先确认档位选择旋钮已设定在适当的量程范围内。
◆确认导线的连接插头已紧密地插入仪表接口内。
◆请勿在测试端与接口之间施加超过600V的接地电压，否则可能损坏仪表。
◆请勿在易燃性场所测量，火花可能引起爆炸。
◆仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。
◆请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
◆充电时请确认测试线已移离仪表，本机电池为可充的电池组，必须使用指定的充电器进行充电。
◆仪表具有自动关机功能。

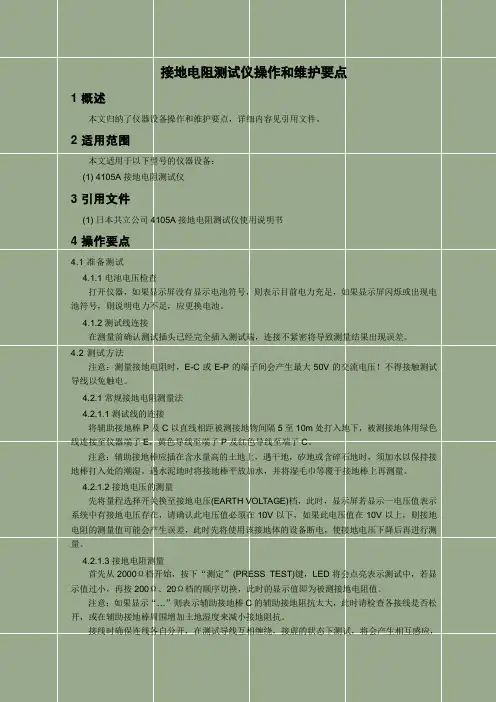

接地电阻测试仪操作和维护要点
接地电阻测试仪操作和维护要点1 概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2 适用范围本文适用于以下型号的仪器设备：(1) 4105A接地电阻测试仪3 引用文件(1) 日本共立公司4105A接地电阻测试仪使用说明书4 操作要点4.1 准备测试4.1.1 电池电压检查打开仪器，如果显示屏没有显示电池符号，则表示目前电力充足，如果显示屏闪烁或出现电池符号，则说明电力不足，应更换电池。
4.1.2 测试线连接在测量前确认测试插头已经完全插入测试端，连接不紧密将导致测量结果出现误差。
4.2 测试方法注意：测量接地电阻时，E-C或E-P的端子间会产生最大50V的交流电压！不得接触测试导线以免触电。
4.2.1 常规接地电阻测量法4.2.1.1 测试线的连接将辅助接地棒P及C以直线相距被测接地物间隔5至10m处打入地下，被测接地体用绿色线连接至仪器端子E，黄色导线至端子P及红色导线至端子C。
注意：辅助接地棒应插在含水量高的土地上，遇干地，矽地或含碎石地时，须加水以保持接地棒打入处的潮湿。
遇水泥地时将接地棒平放加水，并将湿毛巾等覆于接地棒上再测量。
4.2.1.2 接地电压的测量先将量程选择开关换至接地电压(EARTH VOLTAGE)档，此时，显示屏若显示一电压值表示系统中有接地电压存在，请确认此电压值必须在10V以下，如果此电压值在10V以上，则接地电阻的测量值可能会产生误差，此时先将使用该接地体的设备断电，使接地电压下降后再进行测量。
4.2.1.3 接地电阻测量首先从2000Ω档开始，按下“测定”(PRESS TEST)键，LED将会点亮表示测试中，若显示值过小，再按200Ω、20Ω档的顺序切换，此时的显示值即为被测接地电阻值。
注意：如果显示“…”则表示辅助接地棒C的辅助接地阻抗太大，此时请检查各接线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗。
接线时确保连线各自分开，在测试导线互相缠绕，接虚的状态下测试，将会产生相互感应，影响读数，辅助接地阻抗太大，显示值将产生误差，确保将辅助接地棒P和C打入潮湿的土地中，确保各连接部分完全接触。
4102A 4105A 接地电阻测试仪 使用说明书
4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC61010-1CATⅢ-300V.二级●IEC61O10-2-31●IEC61557-1，5●IEC60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
（3)主机于潮湿状态下．请勿作接线动作。
(4)在各档位中，请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试，火花可能会引起爆炸。
(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。
胜利4105B接地电阻测试仪使用说明书
胜利仪器(VICTOR) 接地电阻测试仪VC4105B接地电阻表
产品型号：VICTOR 4105B操作方式：手动量程
产品名称：低电阻测试仪VICTOR 4105B显示位数：3 1/2位
产品分类：★低电阻测试仪体积大小：台式
详细介绍：
1、此数字式低电阻测试仪是新一代电工测试仪表，美观实用款式新潮；
2、功能全，准确度高，操作方便可靠，防尘防潮结构，更适合野外使用。
3、可用于测量各种电力系统、电气设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。
|基|本|功|能|
测量模式量程分辨力基本准确度
接地电阻10Ω0.01Ω±(2%+21Ω) 100Ω0.1Ω
±(2%+3dgt) 1000Ω1Ω
接地电压
（交流）
750V 1V ±(1%+10dgt) |一|般|特|征|
机身颜色机身-深灰
钳表尺寸175×110×70mm
机身重量约600g(含电池)
标准配件辅助接地棒2支，测试线1套（红色测试线15米/条，黄色测试线10米/条，绿色测试线5米/条），简易测试线1套（红色测试线1.6米/条，绿色测试线1.6米/条），1.5V（R6AA）电池8节，使用说明书一本，合格证1张，帆布袋1个。
接地电阻测试仪A使用说明
4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1，5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之：危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守：(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
（3)主机于潮湿状态下．请勿作接线动作。
(4)在各档位中，请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试，火花可能会引起爆炸。
(8)本测试器在使用中，出现仪器破损或测试线发生龟裂而造成金属外露等异常情况时停止使用。

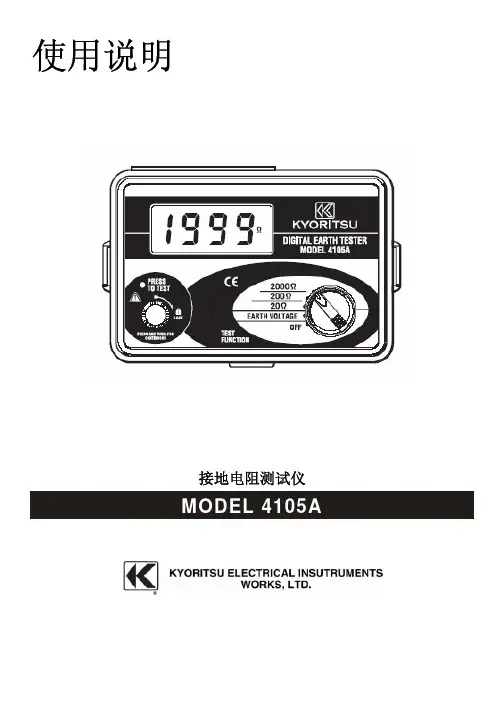

4105接地电阻测试仪使用说明书
9、修理前确认事项
z 即使电源打开也不显示“000”。 请打开电池盖确认是否安装干电池或电池极性方向是否错误。（参考 7 章）
购买时电池并未安装，请用户自行安装。 z 接地电压测量时显示“1…..”。
请确认是否输入过大。200V 以上时最上位数将点亮，若测量电压时显示“1….”，请立刻终止测量。超过 200V 可能会损 伤仪器。 z 无法测量接地电阻，显示“1..”。（精密测量） 辅助接地电阻过大导致额定电流无法通过。请进行以下步骤： 更换辅助接地棒的场所或插入更深。
注意 ● 使用测试线或探棒时请确认完全插入端口。 ● 使用后必须将量程开关设置为 OFF，长期不使用或储藏时，请取下电池。 ● 请勿将仪表暴露在阳光、高温、潮湿、露水的环境里。 ● 请勿使用研磨剂或有机溶剂进行清洗，必须使用中性洗剂或湿抹布清洗。 ● 仪器潮湿时请勿收藏，必须在其干燥后保存。
2
2、特点
本仪器是适用于配电线、室内配线，电气机械器具的接地电阻测试仪。同时配备适用于对地电压测量的对地电压量程。
⑴符合 IEC61557 的安全规格设计。 ⑵具有防尘、防水功能，按 IEC60529 标准进行设计、制造，适用于恶劣天气中的测量工作。 ⑶采用大型显示屏，便于读取数据。 ⑷使用简易测试探棒可进行简易测量。简易测试探棒采用可交换鳄口夹和测试棒的设计。 ⑸接地电阻测量时，具有简单检测辅助接地电阻是否在允许范围内或测试线是否存在断线等情况的功能，便于确定仪器是否处于正常
被测接地体
必须确认商用电源的 B 种接地面
使用商用电源接地
● 必须使用检电器确认商用电源的接地面。
危险
● 请勿使用本仪器确认商用电源的接地面。被测接地极未连接或仪器测试线的连接不正确时，即使通电也不会显示电压，
胜利接地电阻测试仪VICTOR 4105A 说明书
胜利接地电阻测试仪VICTOR 4105A说明书目录一、概述 (1)二、开箱检查 (1)三、安全注意事项 (1)四、工作原理 (2)五、外观说明 (2)六、技术特性 (3)七、电阻测量方法 (3)八、电池安装 (5)九、故障排除 (5)警告本说明书包括警告和安全规格，必须严格遵守以确保安全，在使用本仪表之前请详细阅读操作说明。
一、概述VICTOR4105A接地电阻测试仪是一款专业测试电气设备接地电阻的仪器，对传统接地电阻测试仪的电路、结构、工艺进行了改良，再加上美观实用的新潮款式，使之功能更全，准确度更高，操作更方便可靠，防尘防潮的结构，更适合野外使用。
它可用于各种电力系统、电力设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。
二、开箱检查1、VICTOR4105A接地电阻表1台2、帆布袋1个3、接地钢钎2个4、辅助测试线（包括：红色15米一条，黄色10米一条，绿色5米一条）1套5、简易测试线（包括：红色1.6米一条，绿色1.6米一条）1套6、5#碱性电池（LR6 AA）（1.5V）×8 8只7、使用说明书1本8、产品合格证1份9、背带1根三、安全注意事项1、使用该接地电阻表前请认真阅读此安全使用说明书2、如果该接地电阻表或者测量线的外表有所破损，请勿使用。
3、请勿接触带电DC60V，AC36V RMS以上导体以免导致触电，此电压以达到触电标准。
4、测量电阻之前，必须与电源电路完全隔离，以保证读数准确及人生安全。
5、仪表不宜置于高温处存放，避免阳光直接照射以免影响液晶显示器的寿命。
6、电池，以免电池漏电损坏仪表。
7、 测量裸电线时，请务必特别要小心谨慎。
8、 当外接适配器供电时，会断开内部电池供电，此时不能对电池进行充电。
注意：请9、 接地电阻测试要求：a 、 交流工作接地，接地电阻不应大于4Ω；b 、 安全工作接地，接地电阻不应大于4Ω；c 、 直流工作接地，接地电阻应按计算机系统具体要求确定；d 、 防雷保护地的接地电阻不应大于10Ω；e 、 对于屏蔽系统如果采用联合接地时，接地电阻不应大于 Ω四、工作原理接地电阻测量原理是基于电阻定律。
胜利4105A接地仪表使用手册英文
Instruction Manual for Digital Grounding Resistance MeterInstruction Manual for DigitalGrounding Resistance MeterTable of ContentsI. Overview (2)II. Open-case Inspection (3)III. Safety Precautions (4)IV. Work Principle (7)V. Appearance Description (9)VI. Technical Characteristics (10)VII. Resistance Measurement Method..12 VIII.Battery Installation (20)IX.Troubleshooting (22)WarningThe warnings and safety requirements stated in this manual must be strictly observed to ensure safety. Please read the operating instructions carefully before using this meter.I.OverviewGrounding Resistance Meter, as a professional instrument for measurement of grounding resistance of electrical equipment, is made by improving the circuit, structure and technology of traditional ground resistance meter. Witha beautiful and practical fashion style, this meter will provide more complete function, higher accuracy and more convenient operation. Thanks to the dust-and-moisture proof structure, this meter is better suited to field operation. It is designed to measure the grounding resistance of grounding systems of a variety of power systems, electrical equipment and lightning protection equipment, and also to measure AC voltage.II.Open-case Inspection1.Grounding resistance meter1 set2.Canvas bag1 Pcs3.Ground drill rod2 Pcs4.Auxiliary testing wire1 set(including: a piece of 15-meter redwire, 10-meter yellow wire, and5-meter green wire)5.Simple testing wire1 set(including: a piece of 1.6-meter red wire and 1.6-meter green wire)6.5# alkaline battery (LR 6 AA) (1.5V)x 8 8 Pcs7.Instruction manual1 copy8.Strap1 pieceIII.Safety Precautions1. Please read this instruction manual carefully before using this grounding resistance meter2. Do not use the grounding resistance meter and measuring wire with damaged surface.3. Do not touch the conductor with a voltage of higher than DC 60V or AC36V RMS in order to prevent electric shock, since the said voltage has reached the standard of electric shock.4. Before the measurement of resistance, the tester must be completely isolatedwith power circuit in order to ensure accurate readings and personal safety.5. The meter shall not be stored at high temperature; direct sunlight shall be avoided so as not to affect the service life of LCD.6. When the symbol "" which indicates "low battery" appears, the battery shall be replaced. Before long-term storage, the batteries shall be taken out to prevent the damage to meter caused by battery leakage.7. Special care should be exercised during the measurement for bare wires. 8. The battery will be disconnected when an external adapter is used. In this case,the battery cannot be recharged. Note: please select the power supply mode () .9. Grounding resistance testing requirements:a. The AC grounding resistance shall not be greater than 4Ω;b. The safety grounding resistance shall not be greater than 4Ω;c. The DC grounding resistance shall be determined according to specific requirements of computer system;d. Lightning protection grounding resistance shall not be greater than 10Ω;e. For the joint grounding of shielding system, the grounding resistance shall not be greater than 1Ω;Warning!ResistanceHighVoltage!Dangerous!ACEarth Battery under-voltageDoubleinsulation CE compliedIV.Work PrincipleThe measuring principle of grounding resistance is based on the law of resistance. Insert 4 electrodes (E1, P1, P2, E2) to a certain depth under the ground, and the distance between electrodes shallbe around 20 meters. See the figure below:AC signals act on electrodes E1 and E2, and the current that flows through the earth shall be measured by ammeter through electrodes P1 and P2. If the current value is a constant, the measured voltage will be proportional to earth resistance. The displayed value depends on swamping resistance; hence, the appropriate range shall be determined according to measured resistance valuesin order to get the best readings. AC signal is generated by the built-in converter.V.Appearance Description1, 2, 3 and 4: Range selector switch (2 0Ω/200Ω/2000Ω/EARTH VOLTAGE). 5: Digital holding switch (HOLD)6: Power Switch: self-locking power switch (POWER)7: Testing indicator: this lamp goes on during the testing if the connection iscorrect.8: Test button.9: LCD: display measurement data and unit symbols.10: Instrument model11: P port: potential pole.12: C port: current pole.13: E port: grounding pole.14: ACV port: voltage pole.15: Power adapter jack ().VI.Technical Characteristics1. General features(1) Display: 84.8 ×59.8mmwindow-type LCD display;Maximum displayed value "1999".(2) Over-range indication: the firstdigit is "1" when the upper limit isexceeded.(3) Power supply: 5# alkaline batteryLR6 (1.5V) x 8 (can be connected tooptional adapter); under-voltageindication function is provided.(4)Power consumption:powerconsumption during no-load testing is≤800mw.(5) Operating environment: 0℃- 4 0℃.Relative humidity: 30% - 85%RH. (6) Overall dimensions: 175（L）×110(W)×70（D）mm(7)Weight: about 680g (includingbatteries).2. Technical data Grounding resistanceMeasuring rangeBasicaccuracyResolution20Ω ±（2%+0.1Ω）0.01Ω 200Ω 0.1Ω2000Ω ±（2%+3d）1ΩGrounding voltage (50Hz - 200Hz)Measuring range Basic accuracy Resolution InputimpedanceOverloadprotection200 V ±( 2.0 % + 6 d ) 0.1 V 1 MΩ 200V rms VII.Resistance Measurement Method7-1. Battery voltage inspectionAfter the startup, if the battery symbol is not indicated on the display, it means that the current power is sufficient. When the display flashes or shows this symbol, please replace the battery in accordance with instructions in Chapter VIII.7-2. Testing wire connectionPlease make sure the plug of testing lead has been completely inserted into the test side. The loose connection may lead to errors in the measurement results.7-3 Test methodDanger: an AC voltage of up to 50Vmay occur between E-C or E-P terminals during the measurement of grounding resistance. Do not touch test lead so as to avoid electric shock.7-3-1Conventional resistance measurement method1) Test lead connectionAs shown below, insert the auxiliary grounding rods P and C into the ground vertically at the point 5-10 meters from the grounded object, connect the green wire to instrument terminal E, the yellow one to terminal P, and the red one to terminal C.Note: Please insert the auxiliary grounding rod into the ground with highwater content. If the rod is to be inserted into dry ground, silica-containing ground or the ground with gravels, the ground shall be wetted with water in order to ensure that the grounding rod be inserted into wet ground. In case of cement ground, please apply water to the horizontally placed grounding rod, and cover it with wet towel before the measurement.2) Grounding voltage measurement Please set the range selector switch toEarth Voltage position. If the voltage value is displayed on the screen, it means there is grounding voltage in the system. Please check if the voltage value is lower than 10V. If the value is above 10V, an error of measured grounding resistance value may occur. In this case, please turn off the power supply of tested grounding device, and carry out the measurement after the grounding voltage drops.3) Grounding resistance measurement Start from the 2000Ωlevel, and press the "TEST" key. Backlight goes on to indicate that a test is in progress. If the displayed value is too small, you can change the level to 200Ω, 20Ω.... The displayed value under this circumstanceis the measured value of grounding resistance.Note: The symbol "" means the grounding impedance of auxiliary grounding rod C is too high. In this case, please check if the connection is loose, or increase the humidity of ground around the auxiliary grounding rod to reduce ground impedance.Note: Ensure that the wires are not entwined. If the testing wires are entwined with each other, the mutual induction may occur during the testing in "false connection" condition and will influence the readings. If the auxiliarygrounding impedance is too strong, an error of display value may occur. Ensure that the auxiliary grounding rods P and C are inserted into wet ground, and all the connection parts are in full contact.7-3-2. Simple grounding resistance measurement methodThis is a simple method for the places where insertion of auxiliary grounding rod is not available. For this method, a grounding electrode like metal water pipe, commercial electric power system common grounding terminal or structure grounding terminal, etc. with extremely weak grounding impedance is used instead of auxiliary grounding rods C and P. Please use simple test leads.1) Test lead connectionPlease connect the leads according to the figure below.Note: If the simple test leads supplied together with this instrument are not used, please make a short circuit for terminals C and P.2) Grounding voltage measurement Please set the range selector switch toEarth Voltage position. If the voltage value is displayed on the screen, it means there is grounding voltage in the system. Please check if the voltage value is lower than 10V. If the value is above 10V, an error of measured grounding resistance value may occur. In this case, please turn off the power supply of tested grounding device, and carry out the measurement after the grounding voltage drops.3) Grounding resistance measurement Start from the 2000Ωlevel. Please press the "TEST" button. The backlight goes on to indicate a test is in progress. If the displayed value is too small, please switch to the 200Ω/20Ωlevel. The value displayed in this case is thegrounding resistance value. Please turn off the power switch after the test is completed in order to save power. Note: ●The measured current is about 2mA. The circuit breaker will not be actuated even if a leakage circuit breaker is connected.●The real grounding resistancevalue RX is subject to thefollowing formula:RX = RE - rere: grounding resistance ofcommon ground terminal ofcommercial power systemetc.Re: instrument groundingresistance readingVIII.Battery InstallationWhen the battery power is low, a "" symbol will appear on the screen, which means the battery needs to be replaced. Turn off the instrument and take out the batteries.Unscrew the screws at battery door with a screwdriver.Open the battery door.Load a new battery (pay attention to polarity).Close the battery cover and tighten the screws.Step I Step II IX.TroubleshootingIf your meter can't operate properly, the following methods can help you quickly resolve general problems. If the faults are still not removed, please contact the service center or distributor.Symptom Check position andmethodNo display ● Power supply is notconnected;● Replace the battery.symboloccurs● Replace the battery. Big displayerror ●Replace the battery.This manual is subject to change without notice.The contents of this manual are considered correct. If you find some errors and omissions therein, please contact the manufacturer.We are not responsible for any accident and hazard due to user's faulty operation.The functions described in this manual cannot be taken as the reason for using this product for special purposes.601E-4105-000A。
胜利4105B接地电阻测试仪使用说明书
胜利仪器(VICTOR) 接地电阻测试仪VC4105B接地电阻表
产品型号：VICTOR 4105B操作方式：手动量程
产品名称：低电阻测试仪VICTOR 4105B显示位数：3 1/2位
产品分类：★低电阻测试仪体积大小：台式
详细介绍：
1、此数字式低电阻测试仪是新一代电工测试仪表，美观实用款式新潮；
2、功能全，准确度高，操作方便可靠，防尘防潮结构，更适合野外使用。
3、可用于测量各种电力系统、电气设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。
|基|本|功|能|
测量模式量程分辨力基本准确度
接地电阻10Ω0.01Ω±(2%+21Ω) 100Ω0.1Ω
±(2%+3dgt) 1000Ω1Ω
接地电压
（交流）
750V 1V ±(1%+10dgt) |一|般|特|征|
机身颜色机身-深灰
钳表尺寸175×110×70mm
机身重量约600g(含电池)
标准配件辅助接地棒2支，测试线1套（红色测试线15米/条，黄色测试线10米/条，绿色测试线5米/条），简易测试线1套（红色测试线1.6米/条，绿色测试线1.6米/条），1.5V（R6AA）电池8节，使用说明书一本，合格证1张，帆布袋1个。
胜利4105B接地电阻测试仪使用说明书
胜利仪器(VICTOR) 接地电阻测试仪VC4105B接地电阻表
产品型号：VICTOR 4105B操作方式：手动量程
产品名称：低电阻测试仪VICTOR 4105B显示位数：3 1/2位
产品分类：★低电阻测试仪体积大小：台式
详细介绍：
1、此数字式低电阻测试仪是新一代电工测试仪表，美观实用款式新潮；
2、功能全，准确度高，操作方便可靠，防尘防潮结构，更适合野外使用。
3、可用于测量各种电力系统、电气设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。
|基|本|功|能|
测量模式量程分辨力基本准确度
接地电阻10Ω0.01Ω±(2%+21Ω) 100Ω0.1Ω
±(2%+3dgt) 1000Ω1Ω
接地电压
（交流）
750V 1V ±(1%+10dgt) |一|般|特|征|
机身颜色机身-深灰
钳表尺寸175×110×70mm
机身重量约600g(含电池)
标准配件辅助接地棒2支，测试线1套（红色测试线15米/条，黄色测试线10米/条，绿色测试线5米/条），简易测试线1套（红色测试线1.6米/条，绿色测试线1.6米/条），1.5V（R6AA）电池8节，使用说明书一本，合格证1张，帆布袋1个。
接地电阻测试仪使用说明书样本
4102A/4105A接地电阻测试仪使用说明书目录1安全事项------------------------------------------1 2特点----------------------------------------------2 3规格----------------------------------------------2 4部件名称------------------------------------------4 5准备测量------------------------------------------5 6测量方法------------------------------------------5 7更换电池------------------------------------------8 8机壳与背带----------------------------------------91．安全事项本仪器符合以下的标准●IEC 61010-1 CATⅢ-300V.二级●IEC 61O10-2-31●IEC 61557-1, 5●IEC 60529(IP54)●JIS C1304-95为正确使用本测试仪及避免触电的危险,使用前请务必详读本说明书。
在说明书中,遇到特别需要注意事项均以表示,请仔细阅读之: 危险是标示有可能造成触电事故的注意事项,注意是标示可能起仪器损坏或测量误差的注意事项。
为确保安全,以下的注意事项请务必遵守:(1)测试前请先确认量程选择开关已设定在适当的档位。
(2)测试导线的连接插头已紧密地插入端子内。
( 3)主机于潮湿状态下．请勿作接线动作。
(4)在各档位中, 请勿加载超于该量程额定值的电量。
(5)请勿在线接于被测物上时切换量程选择开关。
(6)测试端子间请勿加载超过200安培的交流或直流电压。
(7)请勿在易燃性场所测试, 火花可能会引起爆炸。
接地电阻测试仪操作和维护要点
接地电阻测试仪操作和维护要点1 概述本文归纳了仪器设备操作和维护要点，详细内容见引用文件。
2 适用范围本文适用于以下型号的仪器设备：(1) 4105A接地电阻测试仪3 引用文件(1) 日本共立公司4105A接地电阻测试仪使用说明书4 操作要点4.1 准备测试4.1.1 电池电压检查打开仪器，如果显示屏没有显示电池符号，则表示目前电力充足，如果显示屏闪烁或出现电池符号，则说明电力不足，应更换电池。
4.1.2 测试线连接在测量前确认测试插头已经完全插入测试端，连接不紧密将导致测量结果出现误差。
4.2 测试方法注意：测量接地电阻时，E-C或E-P的端子间会产生最大50V的交流电压！不得接触测试导线以免触电。
4.2.1 常规接地电阻测量法4.2.1.1 测试线的连接将辅助接地棒P及C以直线相距被测接地物间隔5至10m处打入地下，被测接地体用绿色线连接至仪器端子E，黄色导线至端子P及红色导线至端子C。
注意：辅助接地棒应插在含水量高的土地上，遇干地，矽地或含碎石地时，须加水以保持接地棒打入处的潮湿。
遇水泥地时将接地棒平放加水，并将湿毛巾等覆于接地棒上再测量。
4.2.1.2 接地电压的测量先将量程选择开关换至接地电压(EARTH VOLTAGE)档，此时，显示屏若显示一电压值表示系统中有接地电压存在，请确认此电压值必须在10V以下，如果此电压值在10V以上，则接地电阻的测量值可能会产生误差，此时先将使用该接地体的设备断电，使接地电压下降后再进行测量。
4.2.1.3 接地电阻测量首先从2000Ω档开始，按下“测定”(PRESS TEST)键，LED将会点亮表示测试中，若显示值过小，再按200Ω、20Ω档的顺序切换，此时的显示值即为被测接地电阻值。
注意：如果显示“…”则表示辅助接地棒C的辅助接地阻抗太大，此时请检查各接线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗。
接线时确保连线各自分开，在测试导线互相缠绕，接虚的状态下测试，将会产生相互感应，影响读数，辅助接地阻抗太大，显示值将产生误差，确保将辅助接地棒P和C打入潮湿的土地中，确保各连接部分完全接触。
胜利4105B接地电阻测试仪使用说明书
量程
分辨力
基本准确度
接地电阻
10Ω
0.01Ω
±(2%+21Ω)
100Ω
0.1Ω
±(2%+3dgt)
1000Ω
1Ω
接地电压
（交流）
750V
1V
±(1%+10dgt)
|一|般|特|征|
机身颜色
机身-深灰
钳表尺寸
175×110×70mm
机身重量
约600g(含电池)
标准配件
辅助接地棒2支，测试线1套（红色测试线15米/条，黄色测试线10米/条，绿色测试线5米/条），简易测试线1套（红色测试线1.6米/条，绿色测试线1.6米/条），1.5V（R6AA）电池8节，使用说明书一本，合格证1，帆布袋1个。
胜利仪器(VICTOR) 接地电阻测试仪VC4105B接地电阻表
产品型号：VICTOR 4105B
操作方式：手动量程
产品名称：低电阻测试仪VICTOR 4105B
显示位数：3 1/2位
产品分类：★低电阻测试仪
体积大小：台式
详细介绍：
1、此数字式低电阻测试仪是新一代电工测试仪表，美观实用款式新潮；
2、功能全，准确度高，操作方便可靠，防尘防潮结构，更适合野外使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胜利接地电阻测试仪VICTOR 4105A说明书
目录
一、概
述 (1)
二、开箱检
查 (1)
三、安全注意事
项 (1)
四、工作原
理 (2)
五、外观说
明 (2)
六、技术特
性 (3)
七、电阻测量方
法 (3)
八、电池安
装 (5)
九、故障排
除 (5)
警告
本说明书包括警告和安全规格，必须严格遵守以确保安全，在使用本仪表之前请详细阅读操作说明。
一、概述
VICTOR4105A接地电阻测试仪是一款专业测试电气设备接地电阻的仪器，对传统接地电阻测试仪的电路、结构、工艺进行了改良，再加上美观实用的新潮款式，使之功能更全，准确度更高，操作更方便可靠，防尘防潮的结构，更适合野外使用。
它可用于各种电力系统、电力设备、防雷设备等接地系统的接地电阻值，还可以测量交流电压。
二、开箱检查
1、VICTOR4105A接地电阻表
1台
2、帆布袋
1个
3、接地钢钎
2个
4、辅助测试线（包括：红色15米一条，黄色10米一条，绿色5米
一条）1套
5、简易测试线（包括：红色1.6米一条，绿色1.6米一条）
1套
6、5#碱性电池（LR6 AA）（ 1.5V）×8
8只
7、使用说明书
1本
8、产品合格证
1份
9、背带
1根
三、安全注意事项
1、使用该接地电阻表前请认真阅读此安全使用说明书
2、如果该接地电阻表或者测量线的外表有所破损，请勿使用。
3、请勿接触带电DC60V，AC36V RMS以上导体以免导致触电，
此电压以达到触电标准。
4、测量电阻之前，必须与电源电路完全隔离，以保证读数准确及人
生安全。
5、仪表不宜置于高温处存放，避免阳光直接照射以免影响液晶显示
器的寿命。
6、电池能量不足应有符号“”显示，请及时更换电池。
长期存
放时应及时取出电池，以免电池漏电损坏仪表。
7、测量裸电线时，请务必特别要小心谨慎。
8、当外接适配器供电时，会断开内部电池供电，此时不能对电池进
行充电。
注意：请选择（）供电方式。
9、接地电阻测试要求：
a、交流工作接地，接地电阻不应大于4Ω；
b、安全工作接地，接地电阻不应大于4Ω；
c、直流工作接地，接地电阻应按计算机系统具体要求确定；
d、防雷保护地的接地电阻不应大于10Ω；
e、对于屏蔽系统如果采用联合接地时，接地电阻不应大于1Ω；
警告！Ω电阻
高压！危险！交流
大地电压欠压
双重绝缘符合欧洲公会指令
四、
接地电阻测量原理是基于电阻定律。
用4跟电极E1、P1、P2、E2，插入地表下一定深度，电极相距约20米的距离测量，如下图：
交流信号作用于电极E1和E2，通过电极P1和P2，在电表上测量流过大地的电流，如果电流是常数，则测量得到的电压与大地电阻成比例。
显示值取决于机内的扩程电阻，所以要根据不同的电阻测量值来选择相应的量程以获得最佳读数。
交流信号是有内置交换器产生的。
五、 外观说明
1、2、3、4、量程选择开关（20Ω/200Ω/2000Ω/EARTH VOLTAGE ） 5、数字保持开关（HOLD ）
6、电源开关：自锁式电源开关（POWER ）
7、测试工作指示：测试时接线正确连接此灯发亮。
8、测试按钮。
9、LCD 显示器：显示测量数据及单位符号。
10、仪表型号。
11、P 端口：电位极。
12、C 端口：电流极。
13、E 端口：接地极。
14、ACV 端口：电压极。
15
六、技术特性
1
（1LCD 显示，最大显示“1999”。
（21”
（3）×8（可外接电源适配器选购件）电压不足时
（4）功耗：测试空载时耗电＜＝800mw 。
（5）使用环境：温度0℃-40℃相对湿度30%-85%RH 。
（6）外形尺寸：175（L ）×110（W ）×70（D ）mm 。
（7）重量：约680g （含电池）。
2、技术指标： 接地电阻
7-1、电池电压检查
开机后，若显示屏没有显示电池符号，则表示目前电力充足，若显示屏闪烁或出现此标志时请依照第八章说明更换电池。
7-2、测试线连接
测量前请确保测试导线插头已完全茶如测试端。
若连接不紧密将导致测量结果出现误差。
7-3、测试方法
危险：测量接地电阻时，E-C或E-P的端子间会产生最大50V的交流电压，请勿接触测试导线以免触电。
7-2-1、常规电阻测量方法
1）测试导线连接
如下图所示，将辅助接地棒P及C相距被测接地物间隔5至10米处以直线打入地下，将绿色线连接至仪器端子E，黄色导线连接至端子P及红色导线连接至端子C。
注：请将辅助接地棒插在含水量较高的土地上，如遇干地、矽地或含碎石地时，须加水以保持接地棒打入处潮湿。
遇水泥地时请将接地棒平放加水，并将湿巾等覆于接地棒上再测量。
2）接地电压测量
请先将量程选择开关调节至接地电压（EARTH VOLTAGE）档。
若显示屏显示电
压值则表示系统中有接地电压存在，请确认接地电压值在10V以下，若此电压值
在10V以上，则接地电阻测量值可能会产生误差，此时请先将使用的被测接地体
设备断电，使接地电压下降后再进行测量。
3）接地电阻测量
首先从2000Ω档开始，按下“测试”（PRESS TEST）键，背光将会点亮表示在测
试中。
若显示值过小，再依200Ω、20Ω档的顺序切换。
此时的显示值即为被测接
地电阻值。
注：若显示：C的辅助接地阻抗太大。
此时请检查各接
线是否松开，或在辅助接地棒周围增加土地湿度来减小接地阻抗。
注意：接线时确保连线各自分开，若在测试导线互相缠绕，接虚状态下测试，将会产生相互感应影响读数，辅助接地阻抗太大，显示值将会产生误差，确保辅助接地棒P.C打入潮湿的土地中，各连接部分完全接触。
7-3-2、简易接地电阻测量法
此测量方法是为无法打辅助接地棒的场合所设定的便利测试法。
在此测量法中，用一个现有接地阻抗很小的接地电极，如金属水管、商用电力系统共同接地或建筑物的接地端点等来替代辅助接地棒C及P，请使用简易测试导线。
1）测试导线的连接
请按照下图方式连接
注：若不是使用本仪器所附简易测试导线时，请将C端子和和P端子短路。
2）接地电压的测量
请先将量程选择开关调节至接地电压（EARTH VOLTAGE）档。
若显示屏显示电压值则表示系统中有接地电压存在，请确认此电压值在10V以下，若此电压值在10V以上，则接地电阻测量值可能会产生误差，此时请先将使用的被测接地体设备断电，使接地电压下降后再进行测量。
3）接地电阻测量
首先从2000Ω档开始，请按下“测试”钮（PRESS To TEST）。
背光将会点亮表示在测试中。
若显示值太小请调至200Ω/20Ω档进行测量。
此时的所显示值即是接地电阻值。
完成测试后，请将电源开关关断，以节省电量。
注：（1）、测量电流约2mA。
即使连接有漏电断路器，也不会使断路器动作。
（2）、真正的接地电阻值RX须经以下公式计算：
RX=RE-re
re：商用电力系统等共同接地端的接地电阻
RE：仪器接地电阻读值
八、电池安装：
，此时应更换电池。
关闭仪表并取下电池盖。
用螺丝刀拧开电池门的螺丝钉。
打开电池门。
装入新电池（注意极性）。
盖好电池盖，并拧紧螺丝钉。
第一步第二步
九、故障排除
如果您的仪表不能正常工作，下面地方法可以帮助您快速解决一般问题。
如果故障仍排。
