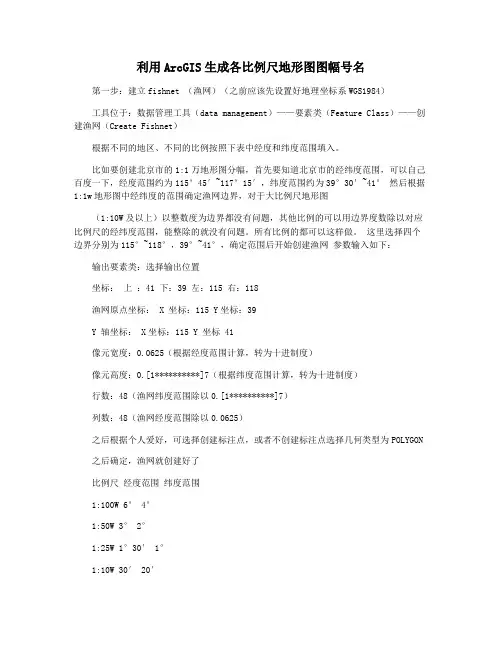

第一步：建立fishnet（渔网）（之前应该先设置好地理坐标系WGS1984）
工具位于：数据管理工具（data management）——要素类（Feature Class）——创建渔网（Create Fishnet）
根据不同的地区、不同的比例按照下表中经度和纬度范围填入。
比如要创建北京市的1:1万地形图分幅，首先要知道北京市的经纬度范围，可以自己百度一下，经度范围约为115°45′~117°15′，纬度范围约为39°30′~41°
然后根据1:1w地形图中经纬度的范围确定渔网边界，对于大比例尺地形图（1:10W及以上）以整数度为边界都没有问题，其他比例的可以用边界度数除以对应比例尺的经纬度范围，能整除的就没有问题。
所有比例的都可以这样做。
这里选择四个边界分别为115°~118°，39°~41°，确定范围后开始创建渔网
参数输入如下：
输出要素类：选择输出位置
坐标：上：41下：39左：115右：118
渔网原点坐标：X坐标：115Y坐标：39
Y轴坐标：X坐标：115Y坐标41
像元宽度：0.0625（根据经度范围计算，转为十进制度）
像元高度：0.0416********（根据纬度范围计算，转为十进制度）
行数：48（渔网纬度范围除以0.0416********）
列数：48（渔网经度范围除以0.0625）
之后根据个人爱好，可选择创建标注点，或者不创建标注点选择几何类型为POLYGON
之后确定，渔网就创建好了
比例尺经度范围纬度范围
1:100W6°4°
1:50W3°2°
1:25W1°30′1°
1:10W30′20′
1:5W15′10′
1:2.5W7′30″5′
1:1W3′45″2′30″
1:50001′52.5″1′15″
第二步，生成图名
打开刚才创建的渔网的属性表（POLYGON或者是标注点），添加两个字段分别为X，Y（名字注意应该与后面的代码保持一致），选择为双精度，然后再建立两个字段，可自己随意命名，比如：Name_Old，Name_New，区分新旧图名，选择类型为文本型。
之后在X字段上右键选择“计算几何”，选择计算质心X坐标，同样在Y字段上计算质心Y坐标。
然后在Name_Old字段上选择“字段计算器”，选择解析程序Python
选择显示代码块，在Name_Old=下面空白处粘贴下表中新旧名对应的代码（如果对python语言不太熟悉的话尽量不要改动，我自己也不太熟悉，试了好多次才成功），根据代码中用到的分类代码块在代码块中粘贴表格后面的代码块，添加完成后确定。
图名生成完毕。
注意代码块中的缩进不能删除，否则会报错。
代码直接发的话可能可是会变化，放在附件里面了。
