漏电保护器怎么接地线
相四线制与三相五线制漏电保护及接地
三相四线制与三相五线制漏电保护及接地三相四线制的漏电保护器严格地讲,在输入端必须是按照规定四根线都接入,而输出端可以是只接一相线一零线单相或两相比如电焊机的380V两相或三相比如电动机或三相四线都接比如电机加照明;1如果零线不经漏电保护器而直接和用电设备连接,那从相线出来的电流指单相在“回路”到电源时就不经过漏电保护器了,此时漏电保护器就检测到这个电流相当于漏电流,所以就引起漏电保护器跳闸;2还有当三相电路中由于负载不平衡而引起中性点不是零电位,导致零线有电流,所以零线经过保护器的话也会引起跳闸;3但是不管接什么设备,输出端的零线都不得接地,否则将无法正常供电,如需对设备接保护接地线必须从设备外壳直接接线至大地;4三相四线制用漏电保护器一定用四极的.如果用三极的,在三相负载不平衡时由于没有零线电流的返回,漏电保护器就判断线路是在漏电,所以一合闸就会跳闸;国际电工委员会IEC对基本供电系统的名称做了统一规定,即TT系统,TN系统,IT 系统;其中,第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地或通过高阻抗接地;第二个大写字母Ｔ表示电气设备的外壳直接接地,但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连;其中,TN系统又分为TN-C、TN-S、TN-C-S,详情见下图：三相四线制TN-C系统该接法包含：三根相线L1---A相、L2---B相、L3---C相和一根零线PEN,是工作零线与保护零线合一设置的接零保护系统;PEN线是为了从380V相间电压中获得220V 线间电压而设的,有的场合也可以用来进行零序电流检测,以便进行三相供电平衡的监控;注：用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示;1由于三相负载不平衡,工作零线上有不平衡电流,在线路上产生一定的电位差,所以与保护线所联接的电气设备金属外壳对大地有一定的电压;2如果工作零线断线,则保护接零的漏电设备外壳带电对地220V;3如果电源的相线碰地,则设备的外壳电位升高,使中性线上的危险电位蔓延;4TN-C系统干线上使用漏电保护器时,漏电保护器后面的所有重复接地必须拆除,否则漏电开关合不上；而且,工作零线在任何情况下都不得断开;所以,实用中工作零线只能让漏电保护器的上侧有重复接地;5TN-C方式供电系统只适用于三相负载基本平衡无220V负载情况;三相五线制TN-S系统,含TN-C-S系统该接法包含：三根相线L1---A相、L2---B相、L3---C相及一根零线N还有一根地线PE,是工作零线与保护零线分开设置或部分分开设置的接零保护系统;PE线在供电变压器侧和N线接到一起,但进入用户侧后则不能当作零线使用;三相五线制的优点是保护灵敏性与可靠性都比三相四线制的要高,因为PE线即接地零线是单独设置,并且是直接接自电源变压器中性点,变压器的中性点已可靠直接接地,接地电阻较低,满足系统保护要求;三相五线制通常用于用于安全要求较高,设备要求统一接地的场所及住宅;应用中最好使用标准/规范的导线颜色：A线用黄色,B线用蓝色,C线用红色,N线用褐色,PE线用黄绿色;零线和地线的根本差别在于一个构成工作回路,一个起保护作用叫做保护接地,一个回电网,一个回大地,在电子电路中这两个概念是要区别开来的.结构的区别：零线N：从变压器中性点接地后引出主干线;地线PE：从变压器中性点接地后引出主干线,根据标准,每间隔20-30米重复接地;原理的区别：零线N：主要应用于工作回路,零线所产生的电压等于线阻乘以工作回路的电流;由于长距离的传输,零线产生的电压就不可忽视,作为保护人身安全的措施就变得不可靠;地线PE：不用于工作回路,只作为保护线;利用大地的绝对“0”电压,当设备外壳发生漏电,电流会迅速流入大地,即使发生PE线有开路的情况,也会从附近的接地体流入大地;注：TN-S系统--工作零线N和专用保护线PE严格分开的供电系统1系统正常运行时,专用保护线上没有电流,只是工作零线上有不平衡电流;PE线对地没有电压,所以电气设备金属外壳接零保护是接在专用的保护线PE上,安全可靠; 2工作零线只用作单相照明负载回路;3专用保护线PE不许断线,也不许进入漏电开关作工作零线;4干线上使用漏电保护器,漏电保护器下不得有重复接地,而PE线有重复接地,但是不经过漏电保护器,所以TN-S系统供电干线上也可以安装漏电保护器;5TN-S方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统;在工程施工前的“三通一平”电通、水通、路通和地平——必须采用TN-S方式供电系统;。
漏电保护器使用时应注意事项范文（二篇）
漏电保护器使用时应注意事项范文漏电保护器（Residual Current Device，简称RCD），是一种用于保护人身安全和防止电气火灾发生的重要电器设备。
在日常生活和工作中，正确使用漏电保护器至关重要。
下面将介绍一些使用时需要注意的事项，以确保其正常运行并发挥最佳效果。
首先，使用漏电保护器之前，必须进行严格的安装和接线。
漏电保护器通常需要由专业人员进行安装，以确保其可靠性和安全性。
安装时应仔细阅读说明书，按照要求进行接线，并严格遵守相关电气安全标准。
同时，还要注意漏电保护器的额定电流和额定短路断电能力是否适合所需的使用环境。
如果不确定如何正确安装漏电保护器，应咨询专业人员。
其次，使用过程中要经常检查和测试漏电保护器的工作状态。
定期检查漏电保护器的表面是否干净，无尘、无油渍，并及时清洁。
检查连接线是否牢固，绝缘是否完好。
漏电保护器还应定期进行测试，以确保其正常工作。
测试时可以使用专门的测试仪器，按照说明书的要求进行操作。
测试结果应在规定范围内，如果测试结果异常，应立即采取措施进行修理或更换。
另外，使用漏电保护器时要注意以下几点。
首先，保持漏电保护器的工作开关常闭状态，即漏电保护器处于正常工作状态时，应保持其工作开关处于闭合状态，以确保漏电保护器能够正常工作。
其次，不要将漏电保护器用于非正常用途，如连接大功率设备等。
正常的漏电保护器通常适用于家庭、商业建筑或工业场所等普通用电环境，不适用于高功率设备或特殊环境。
此外，应注意避免漏电保护器长时间处于潮湿或高温环境中，以免影响其正常工作。
总之，正确使用漏电保护器是保障人身安全和防止电气火灾发生的重要措施。
在安装和接线时要严格按照说明书和相关标准进行操作，定期检查和测试漏电保护器的工作状态，并注意不要将其用于非正常用途。
通过遵守这些注意事项，可以确保漏电保护器的正常运行，并提高电气安全的保障水平。
漏电保护器使用时应注意事项范文（二）漏电保护器的使用是为了保护我们的家庭和电器设备免受电器漏电带来的安全隐患。
漏电保护器使用说明书
漏电保护器使用说明书漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
国家为了规范漏电保护器的正确使用，相继颁布了《漏电保护器安全监察规定》（劳安字（1999）16号）和《漏电保护器安装与运行（GB13955-92）等一系列标准和规定。
依据这些标准和规定，我们在选用漏电保护器时应遵循以下主要原则：1. 购买漏电保护器时应购买具有生产资质的厂家产品，且产品质量检测合格。
在这里要提醒大家：市场上销售的漏电保护器有不少是不合格品。
2002年10月28日，国家质检总局公布漏电保护器产品质量抽查结果，有20%左右的产品不合格，其主要问题为：有的不能正常分断短路电流，消除火灾隐患；有的起不到人身触电的保护作用；还有一些不该跳闸时跳闸，影响正常用电。
2. 应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等参数。
3. 电源采用漏电保护器做分级保护时，应满足上、下级开关动作的选择性。
一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流，这样既可以灵敏地保护人身和设备安全，又能避免越级跳闸，缩小事故检查范围。
4. 手持式电动工具（除III类外）、移动式生活用家电设备（除III 类外）、其他移动式机电设备，以及触电危险性较大的用电设备，必须安装漏电保护器。
5. 建筑施工场所、临时线路的用电设备，应安装漏电保护器。
这是《施工现场临时用电安全技术规范》（JGJ46-88）中明确要求的。
6. 机关、学校、企业、住宅建筑物内的插座回路，宾馆、饭店及招待所的客房内插座回路，也必须安装漏电保护器。
7. 安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所，如机械加工、冶金、纺织、电子、食品加工等行业的作业场所，以及锅炉房、水泵房、食堂、浴室、医院等场所，必须使用漏电保护器进行保护。
有接地线和漏电保护器了,为什么还要做等电位？
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家有接地线和漏电保护器了，为什么还要做等电位？卫生间等电位的作用就是减少触电事故发生的几率。
但是，很多人嫌弃卫生间等电位端子箱不好看就把它拆除了，这也为日后的用电安全埋下隐患。
当然，还有很多人压根不知道卫生间等电位的存在，因为在装修的时候早已被工人拆除了。
也许很多人觉得奇怪，已经有了接地线和漏电保护器，为什么还要做等电位？下面我来分析一下：先来说一下漏电保护器，它的工作原理就是检测火线与零线上的电流差，从而判断是否漏电。
正常情况下，火线与零线的电流应该是一致的。
当电路中存在漏电时，二者的电流就会出现不一致的情况，这时漏电保护器就会跳闸。
但是，当地线带电的时候，漏电保护器是无法检测到的，也就不能断电，当然这时断不断电也没有什么意义。
因此，漏电保护器并不能解决所有问题。
再来说一下地线的情况，一幢楼上所有的地线都是连接在一起的，这就意味着由于线路故障导致的地线带电就会波及许多住户。
并不是说自家电路接的可靠就没有问题了。
人在正常状态下的电阻值为2000Ω左右，但是在洗澡时人体湿润的情况下电阻值急剧降低。
也就意味着只需要很小的电压就可以对人体造成严重的伤害。
如果卫生间各个部位的连接在一起并且电阻很低，那么就不会有额外产生电位差的可能性。
卫生间等电位的作用就是将卫生间不同部位之间的电位差，从而避免触电事故的发生。
需要特别注意的是，卫生间等电位、地线都需要经过专门的检测，局部等电位要求在局部区域内接触到的电阻不大于3Ω，地线阻值不大于4Ω。
只有可靠的等电位连接、接地保护才是安全的。
没有可靠性的保障，贸然连接卫生间等电位也是具有危险的。
漏电保护器安装和运行(GB13955-1992)
漏电保护器安装和运行GB 13955-92国家技术监督局1992-12-19发布 1993-05-01实施 低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1 主题内容与适用范围 本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
2 引用标准 GB3787 手持式电动工具的管理、使用、检查和维修安全技术规程 GB6829 漏电电流动作保护器 GB4776 电气安全名词术语 GB9706.1 医用电气设备 第一部分：通用安全要求 JB1284 低压断路器3 术语 3.1 直接接触 direct contact 人体、家畜与带电导体的接触。
3.2 间接接触 indirect contact 人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3 冲击电压不动作型漏电保护器inpulse voltage non-operating typeresidual Current operated protective devices 漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4 总保护main protection 漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5 分级选择性保护selective section protection 漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。

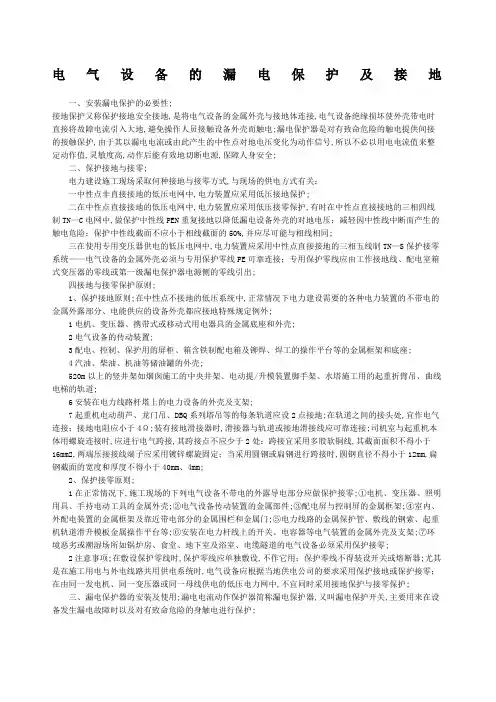

电气设备的漏电保护及接地
电气设备的漏电保护及接地一、安装漏电保护的必要性;接地保护又称保护接地安全接地,是将电气设备的金属外壳与接地体连接,电气设备绝缘损坏使外壳带电时直接将故障电流引入大地,避免操作人员接触设备外壳而触电;漏电保护器是对有致命危险的触电提供间接的接触保护,由于其以漏电电流或由此产生的中性点对地电压变化为动作信号,所以不必以用电电流值来整定动作值,灵敏度高,动作后能有效地切断电源,保障人身安全;二、保护接地与接零;电力建设施工现场采取何种接地与接零方式,与现场的供电方式有关：一中性点非直接接地的低压电网中,电力装置应采用低压接地保护;二在中性点直接接地的低压电网中,电力装置应采用低压接零保护,有时在中性点直接接地的三相四线制TN—C电网中,做保护中性线PEN重复接地以降低漏电设备外壳的对地电压；减轻因中性线中断而产生的触电危险；保护中性线截面不应小于相线截面的50%,并应尽可能与相线相同;三在使用专用变压器供电的低压电网中,电力装置应采用中性点直接接地的三相五线制TN—S保护接零系统——电气设备的金属外壳必须与专用保护零线PE可靠连接；专用保护零线应由工作接地线、配电室箱式变压器的零线或第一级漏电保护器电源侧的零线引出;四接地与接零保护原则;1、保护接地原则;在中性点不接地的低压系统中,正常情况下电力建设需要的各种电力装置的不带电的金属外露部分、电能供应的设备外壳都应接地特殊规定例外;1电机、变压器、携带式或移动式用电器具的金属底座和外壳;2电气设备的传动装置;3配电、控制、保护用的屏柜、箱含铁制配电箱及铆焊、焊工的操作平台等的金属框架和底座;4汽油、柴油、机油等储油罐的外壳;520m以上的竖井架如烟囱施工的中央井架、电动提/升模装置脚手架、水塔施工用的起重折臂吊、曲线电梯的轨道;6安装在电力线路杆塔上的电力设备的外壳及支架;7起重机电动葫芦、龙门吊、DBQ系列塔吊等的每条轨道应设2点接地;在轨道之间的接头处,宜作电气连接；接地电阻应小于4Ω;装有接地滑接器时,滑接器与轨道或接地滑接线应可靠连接;司机室与起重机本体用螺旋连接时,应进行电气跨接,其跨接点不应少于2处：跨接宜采用多股软铜线,其截面面积不得小于16mm2,两端压接接线端子应采用镀锌螺旋固定；当采用圆钢或扁钢进行跨接时,圆钢直径不得小于12mm,扁钢截面的宽度和厚度不得小于40mm、4mm;2、保护接零原则;1在正常情况下,施工现场的下列电气设备不带电的外露导电部分应做保护接零;①电机、变压器、照明用具、手持电动工具的金属外壳;②电气设备传动装置的金属部件;③配电屏与控制屏的金属框架;④室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门;⑤电力线路的金属保护管、敷线的钢索、起重机轨道滑升模板金属操作平台等;⑥安装在电力杆线上的开关、电容器等电气装置的金属外壳及支架;⑦环境恶劣或潮湿场所如锅炉房、食堂、地下室及浴室、电缆隧道的电气设备必须采用保护接零;2注意事项;在敷设保护零线时,保护零线应单独敷设,不作它用；保护零线不得装设开关或熔断器;尤其是在施工用电与外电线路共用供电系统时,电气设备应根据当地供电公司的要求采用保护接地或保护接零；在由同一发电机、同一变压器或同一母线供电的低压电力网中,不宜同时采用接地保护与接零保护;三、漏电保护器的安装及使用;漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要用来在设备发生漏电故障时以及对有致命危险的身触电进行保护;一漏电保护器的原理;漏电保护器是利用系统的剩余电流反应和动作,正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小一般为mA级,当系统发生人身触电或设备外壳带电时,出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源;二漏电保护器的分类;漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般分为漏电保护继电器、漏电保护开关和漏电保护插座三种;三漏电保护器的选用原则;1.购买漏电保护器时应购买具有生产资质的厂家产品,且产品质量检测合格;2.应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等数;3.电源采用漏电保护器做分级保护时,应满足上、下级开关动作的选择性;一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流,这样既可以灵敏地保护人身和设备安全,又能避免越级跳闸,缩小事故检查范围;4.手持式电动工具除III类外、移动式生活用家电设备除III类外、其他移动式机电设备,以及触电危险性较大的用电设备,必须安装漏电保护器;5.建筑施工场所、临时线路的用电设备,应安装漏电保护器;这是施工现场临时用电安全技术规范JGJ46-88中明确要求的;6.机关、学校、企业、住宅建筑物内的插座回路,宾馆、饭店及招待所的客房内插座回路,也必须安装漏电保护器;7.安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所,如机械加工、冶金、纺织、电子、食品加工等行业的作业场所,以及锅炉房、水泵房、食堂、浴室、医院等场所,必须使用漏电保护器进行保护;8.固定线路的用电设备和正常生产作业场所,应选用带漏电保护器的动力配电箱;临时使用的小型电器设备,应选用漏电保护插头座或带漏电保护器的插座箱;9.漏电保护器作为直接接触防护的补充保护时不能作为唯一的直接接触保护,应选用高灵敏度、快速动作型漏电保护器;一般环境选择动作电流不超过30mA,动作时间不超过0.1s.,这两个参数保证了人体如果触电时,不会使触电者产生病理性生理危险效应;在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA;在触电后可能导致二次事故的场合,应选用额定动作电流为6mA的漏电保护器;10.对于不允许断电的电气设备,如公共场所的通道照明、应急照明、消防设备的电源、用于防盗报警的电源等,应选用报警式漏电保护器接通声、光报警信号,通知管理人员及时处理故障;四、安装漏电保护的必要性;接地保护又称保护接地安全接地,是将电气设备的金属外壳与接地体连接,电气设备绝缘损坏使外壳带电时直接将故障电流引入大地,避免操作人员接触设备外壳而触电;漏电保护器是对有致命危险的触电提供间接的接触保护,由于其以漏电电流或由此产生的中性点对地电压变化为动作信号,所以不必以用电电流值来整定动作值,灵敏度高,动作后能有效地切断电源,保障人身安全;五、保护接地与接零;电力建设施工现场采取何种接地与接零方式,与现场的供电方式有关：一中性点非直接接地的低压电网中,电力装置应采用低压接地保护;二在中性点直接接地的低压电网中,电力装置应采用低压接零保护,有时在中性点直接接地的三相四线制TN—C电网中,做保护中性线PEN重复接地以降低漏电设备外壳的对地电压；减轻因中性线中断而产生的触电危险；保护中性线截面不应小于相线截面的50%,并应尽可能与相线相同;三在使用专用变压器供电的低压电网中,电力装置应采用中性点直接接地的三相五线制TN—S保护接零系统——电气设备的金属外壳必须与专用保护零线PE可靠连接；专用保护零线应由工作接地线、配电室箱式变压器的零线或第一级漏电保护器电源侧的零线引出;四接地与接零保护原则;1、保护接地原则;在中性点不接地的低压系统中,正常情况下电力建设需要的各种电力装置的不带电的金属外露部分、电能供应的设备外壳都应接地特殊规定例外;1电机、变压器、携带式或移动式用电器具的金属底座和外壳;2电气设备的传动装置;3配电、控制、保护用的屏柜、箱含铁制配电箱及铆焊、焊工的操作平台等的金属框架和底座;4汽油、柴油、机油等储油罐的外壳;520m以上的竖井架如烟囱施工的中央井架、电动提/升模装置脚手架、水塔施工用的起重折臂吊、曲线电梯的轨道;6安装在电力线路杆塔上的电力设备的外壳及支架;7起重机电动葫芦、龙门吊、DBQ系列塔吊等的每条轨道应设2点接地;在轨道之间的接头处,宜作电气连接；接地电阻应小于4Ω;装有接地滑接器时,滑接器与轨道或接地滑接线应可靠连接;司机室与起重机本体用螺旋连接时,应进行电气跨接,其跨接点不应少于2处：跨接宜采用多股软铜线,其截面面积不得小于16mm2,两端压接接线端子应采用镀锌螺旋固定；当采用圆钢或扁钢进行跨接时,圆钢直径不得小于12mm,扁钢截面的宽度和厚度不得小于40mm、4mm;2、保护接零原则;1在正常情况下,施工现场的下列电气设备不带电的外露导电部分应做保护接零;①电机、变压器、照明用具、手持电动工具的金属外壳;②电气设备传动装置的金属部件;③配电屏与控制屏的金属框架;④室内、外配电装置的金属框架及靠近带电部分的金属围栏和金属门;⑤电力线路的金属保护管、敷线的钢索、起重机轨道滑升模板金属操作平台等;⑥安装在电力杆线上的开关、电容器等电气装置的金属外壳及支架;⑦环境恶劣或潮湿场所如锅炉房、食堂、地下室及浴室、电缆隧道的电气设备必须采用保护接零;2注意事项;在敷设保护零线时,保护零线应单独敷设,不作它用；保护零线不得装设开关或熔断器;尤其是在施工用电与外电线路共用供电系统时,电气设备应根据当地供电公司的要求采用保护接地或保护接零；在由同一发电机、同一变压器或同一母线供电的低压电力网中,不宜同时采用接地保护与接零保护;四、漏电保护器的安装及使用;漏电电流动作保护器简称漏电保护器,又叫漏电保护开关,主要用来在设备发生漏电故障时以及对有致命危险的身触电进行保护;一漏电保护器的原理;漏电保护器是利用系统的剩余电流反应和动作,正常运行时系统的剩余电流几乎为零,故它的动作整定值可以整定得很小一般为mA级,当系统发生人身触电或设备外壳带电时,出现较大的剩余电流,漏电保护器则通过检测和处理这个剩余电流后可靠地动作,切断电源;二漏电保护器的分类;漏电保护器可以按其保护功能、结构特征、安装方式、运行方式、极数和线数、动作灵敏度等分类,这里主要按其保护功能和用途分类进行叙述,一般分为漏电保护继电器、漏电保护开关和漏电保护插座三种;三漏电保护器的选用原则;1.购买漏电保护器时应购买具有生产资质的厂家产品,且产品质量检测合格;2.应根据保护范围、人身设备安全和环境要求确定漏电保护器的电源电压、工作电流、漏电电流及动作时间等数;3.电源采用漏电保护器做分级保护时,应满足上、下级开关动作的选择性;一般上一级漏电保护器的额定漏电电流不小于下一级漏电保护器的额定漏电电流,这样既可以灵敏地保护人身和设备安全,又能避免越级跳闸,缩小事故检查范围;4.手持式电动工具除III类外、移动式生活用家电设备除III类外、其他移动式机电设备,以及触电危险性较大的用电设备,必须安装漏电保护器;5.建筑施工场所、临时线路的用电设备,应安装漏电保护器;这是施工现场临时用电安全技术规范JGJ46-88中明确要求的;6.机关、学校、企业、住宅建筑物内的插座回路,宾馆、饭店及招待所的客房内插座回路,也必须安装漏电保护器;7.安装在水中的供电线路和设备以及潮湿、高温、金属占有系数较大及其他导电良好的场所,如机械加工、冶金、纺织、电子、食品加工等行业的作业场所,以及锅炉房、水泵房、食堂、浴室、医院等场所,必须使用漏电保护器进行保护;8.固定线路的用电设备和正常生产作业场所,应选用带漏电保护器的动力配电箱;临时使用的小型电器设备,应选用漏电保护插头座或带漏电保护器的插座箱;9.漏电保护器作为直接接触防护的补充保护时不能作为唯一的直接接触保护,应选用高灵敏度、快速动作型漏电保护器;一般环境选择动作电流不超过30mA,动作时间不超过0.1s.,这两个参数保证了人体如果触电时,不会使触电者产生病理性生理危险效应;在浴室、游泳池等场所漏电保护器的额定动作电流不宜超过10mA;在触电后可能导致二次事故的场合,应选用额定动作电流为6mA的漏电保护器;10.对于不允许断电的电气设备,如公共场所的通道照明、应急照明、消防设备的电源、用于防盗报警的电源等,应选用报警式漏电保护器接通声、光报警信号,通知管理人员及时处理故障;。
三相漏保工作原理
三相漏保工作原理
三相漏电保护器的工作原理是：当线路发生单相短路时，短路电流不会立刻作用在漏电保护器上，而是先经过导线到中性线，再经过中性线和接地线回到大地。
此时若人体的某一部位触及线路中的某一相火线或零线，该电流就会在零线上产生一定的电压。
由于漏电保护器具有过电流保护功能，当三相平衡时，该电压也就是人体所能承受的最大电压，一般为220V。
所以当人体接触到某一相火线或零线时，由于电流过大，产生的电压就会超过人体承受能力，从而引发触电事故。
三相漏电保护器工作原理：
当线路发生单相短路时，电流经导线进入中性线和接地线，同时中性线和接地线上有一定的电压存在。
当人体接触到这一相火线或零线时，由于线路中的电流过大，流过人体的电流等于这一相火线或零线的短路电流时，这时若漏保还具有过流保护功能，那么此时漏保的“S”接触器就会跳闸。
由于三相平衡时，三相
电压为220V（单相电压为380V）。
所以漏电保护器在工作时必须保证零线和地线是正常的。
—— 1 —1 —。
漏电保护器安装和运行
标准名称：漏电保护器安装和运行GB 13955-92标准编号：GB 13955-92标准正文：国家技术监督局1992-12-19发布1993-05-01实施低压配电系统中装设漏电保护器(剩余电流动作保护器)是防止电击事故的有效措施之一，也是防止漏电引起电气火灾和电气设备损坏事故的技术措施。
但安装漏电保护器后，仍应以预防为主，并应同时采取其它各项防止电击和电气设备损坏事故的技术措施。
1主题内容与适用范围本标准规定了正确选择、安装、使用电流动作型漏电保护器及其运行管理工作的有关要求。
本标准适用于工作电压为交流50Hz、220/380V电源中性点直接接地的供用电系统。
本标准所指的漏电保护器，是指当电路中的漏电电流超过允许值时，能够自动切断电源或报警的漏电保护装置，包括各类漏电断路器、带漏电保护的插头(座)、漏电保护继电器、漏电火灾报警器、带漏电保护功能的组合电器等。
1引用标准GB3787手持式电动工具的管理、使用、检查和维修安全技术规程GB6829漏电电流动作保护器GB4776电气安全名词术语GB9706.1医用电气设备第一部分：通用安全要求JB1284低压断路器3术语3.1直接接触direct contact人体、家畜与带电导体的接触。
3.2间接接触indirect contact人体、家畜与故障情况下变为带电的设备外露导电部分的接触。
3.3冲击电压不动作型漏电保护器inpulse voltage non-operating type residual Current operated protective devices漏电保护器呈闭路状态时，在规定的冲击电压作用下不动作的漏电保护器。
3.4总保护main protection漏电保护器安装在低压电网电源端或进线端实现对所属网络的整体保护。
3.5分级选择性保护selective section protection漏电保护器分别装设在电源端，支(干)线路、负载端、构成两级及以上漏电保护系统，且各级漏电保护器的漏电动作电流值与动作时间协调配合，实现具有选择性的分级保护。
漏电保护器
漏电保护器的错误接线及其后果分析自1988年以来，建设部连续发布了多个关于建筑施工安全技术的规范、标准，这些规范、标准的颁布和实施，对建筑行业的安全生产起到了极为显著的指导和规范作用。
特别是《施工现场临时用电安全技术规范》(JGJ46—88)颁布实施以来，触电事故大幅度下降，施工现场的用电管理明显改善。
2005年建设部对在原规范基础上进行了修订，颁布了《施工现场临时用电安全技术规范》(JGJ46-2005)。
过去仅次于高处坠落的触电伤害，事故率已明显降低，在部分城市的部分年份，有的已经杜绝了触电事故。
其主要原因是新《规范》颁布实施以来，施工用电的管理进一步规范，其中漏电保护器(以下简称保护器)的普及和正确使用功不可没。
然而我们在安全检查过程中也看到，不少工地因接线错误而造成的保护器失灵问题仍然比较突出，应当引起我们足够重视。
为此，我们将已经发现的保护器错误接线种类，及其可能造成的危险后果整理分析如下，供同行参考和专家批评指正。
一、漏电保护器并联(如图1)出现保护器并联的现象，一般有两种情况：一是个别工程用电量大，暂时买不到额定电流与之匹配的保护器；二是大容量的保护器价格高，而使用小容量的保护器并联，费用则相对较低。
后果分析：首先，保护器并联接线时·，两个保护器的动作电流不可能绝对相等，跳闸的时间就会有先有后，从而导致动作时间延长。
其次，在并联接线状态下，当一个保护器失灵时，系统将无法保证安全。
当系统漏电时，虽然一个保护器动作了，而失灵的保护器不跳闸，主回路仍然带电，起不到保护作用。
另外，由于工作零线混用，会引起误跳闸现象。
二、工作零线断线(如图2)这是一种比较危险的现象。
当工作零线在电源侧断线时，保护器的负荷侧零线将会带电。
一是因为220V 的电源会通过放大器的电源串到零线上使零线带电；二是如果保护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身伤害。
三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。
漏电保护装置的接线方法
漏电保护装置的接线方法1、漏电保护装置接线方式漏电保护装置按照其极数可分单极两线，两极两线、两极三线，三极三线、三极四线、四极四线等型式，总体上讲漏电保护器必须按照生产厂家提供的说明书中的接线图接线。
（1）标有电源侧和负荷侧的漏电保护装置应按规定接线，不得接反。
（2）单极两线、两极三线、三极四线都有一根直接穿过检测元件零序电流互感器的而严禁断开的中性线，中性线与相线／极应确认并严格区分开，然后接在相应的端子上。
（3）接线前须确认系统采用的保护方式，是接地或接零，确认被保护设备是单相、两相还是三相，最后按说明书上的接线图接线。
常用漏电保护装置的接线图见下表。
漏电保护器的接线方式简图注：L1、L2、L3—相线；N—工作零线；PE—保护零线；1—工作接地；2—重复接地；3—保护接地；M—电动机；H—灯；FQ—漏电保护装置。
2、漏电保护装置的接线注意事项（1）必须按说明书提供的接线图接线。
（2）漏电保护装置与保护接地或保护接零的保护线作用各异，禁止互相代替。
装设漏电保护装置后，必须同时设置保护线。
（3）低压系统的保护线严禁穿过零序电流互感器。
采用三相五线制和单相三线制供电时，保护线必须接在第一级漏电保护装置进线端的保护干线上，中途不得断线，也不得穿过零序电流互感器，最终接在设备外壳的接地端子上，严禁乱接！（4）低压系统的工作零线必须穿过零序电流互感器。
单相照明电路、三相四线制配电线路及其他使用工作零线的线路或电器，其工作零线必须穿过零序电流互感器或接在两极两线、三极四线漏电保护装置相应的工作零线端子上。
不得使用三极漏电保护装置代替三相四极或四极的漏电保护装置。
（5）低压系统的工作零线不得再次重复接地。
在变压器中性点直接接地的低压配电系统中，只要装设了漏电保护装置，工作零线，包括工作零线和保护零线的共用线自穿入零序电流互感器后，只能当作工作零线使用并且绝不允许再次重复接地。
（6）采用漏电保护装置的支路其工作零线只能作为本回路的零线，而绝对禁止与其他路工作零线相连，其他线路或设备绝不能借用已采用漏电保护装置后的线路或设备的工作零线。
漏电保护器接线方法
漏电保护器的接线方法前言目前我国工业与民用低压配电系统中，一般均采用接地和接零保护，也就是我们平时所说的 TT 和 TN 接地系统。
这两种系统对供电安全保护起到了必然的作用，但由于 TT 和 TN 系统自己存在必然的弊端和不足，在本质运行中仍有某些不安全因素，安装漏电保护器能填充 TT 和 TN 系统的不足，是防范电击事故的有效措施之一，也是防范漏电引起电气火灾和电气设备损坏事故的技术措施，能够进一步提高供电的安全可靠性。
因此，漏电保护器在低压配电系统中被广泛地采用。
1.漏电保护器填充 TT 和 TN 系统的不足在TT 系统中由于中性点不接地，当设备外壳漏电或人员触电时，经过人体的故障电流仅为低压电网的电容电流，其数值不足以惹第一端保护装置动作，但对人体的安全已构成极大的危险，而安装漏电保护器能保证在人身触电的刹时立刻断开电源，既保证了人身安全，又从根本上除掉了故障。
在TN 系统中主要存在以下弊端：①保护零线，由于截面小，简单折断，一旦零线断开，在设备漏电时，将使故障设备的外壳长远存在危险电压，其数值可高达 220V ；② 当架空供电线路相线落到润湿地区或接地的金属建筑物上，由于接地电阻很小，接地短路电流很大，在保护装置未动作从前，零线上就会产生较高电压，若是人体波及用电设备外壳时，就会碰到电击；③在低压网络中，若是变压器中性点接地线发生断线，在三相负荷严重不平衡时，将使变压器中性点发生位移，这样将使中性点位移电压加到设备的外壳上，使非故障设备外壳出现危险电压，而致令人身触电；④ 当三相电源某相线和中性线接错时，就会使用电设备外壳直接接到相线上，若是人体波及用电设备外壳时，便会发生触电危险；⑤当路线绝缘损坏以致供电线路漏电时，由于短路电流不大，保护装置不能够及时或需较长时间才能动作切断故障电路，此时，短路或漏电的地方即可能由热量集聚引起电气火灾事故，造成人身伤亡和经济损失。
2.漏电保护器的采用 2.1 必然要采用获得中国电工产品认证委员会低压电器认证证明验站的产品认证证书的漏电保护器，上面拥有 CCEE 安全“长城”认证标志。
漏电保护开关的正确使用
漏电保护开关的正确使用————————————————————————————————作者：————————————————————————————————日期:ﻩ漏电保护开关的正确使用我们厂因漏电死了人,每个机械安上漏电断路器，但很多机械都工作一下就跳闸了，这是为什么呢，顺便说一下，我们是三线四相得，拜托哪位帮我解决一下,让我们厂的工人能够放心呢？漏电流太大.查出为什么有这么大的漏电流?虽然你换了漏电保护断路器,相对来说保护人员安全，但是你没有从根本上解决漏电问题.所以你的设备没法工作.把你设备线路好好检查一下你厂的接地不好。
我们是三线四相，只有一个零线,如果能分开工作零线很保护零线能解决吗，是这个原因吗不知道你们是谁决定所有的设备安装漏电保护器的，如果是电气主管和电气工程师的话,我觉得可以自己走人了。
先搞清楚漏电保护器工作原理再去学学安全用电方面的知识配电,严格３相5线,在车间里把零和地,绝对分开,设备都接地一般有变频器,漏电电流比较大，漏电断路器没有什么用的我简单地说一下吧，漏电保护器，不管是几相交流电,它检测的是所有电源线(包括零线)的总电流应该很小，几十毫安，在一定程度上能保证人身安全,但是多数设备是外壳与大地接触的，而与零线没有很好连接或者说有一定的接触电阻,也就是说肯定会有漏电流没有回流到零线，还有设备电气导体部分与设备外壳和大地有分布电容，几十绝缘再好，交流电也能通过分布电容与大地产生漏电流。
因此我没有见过哪个正规机械设备厂家包括进口设备采取安装漏电保护器来防止触电。
防止触电一般采取以下措施：１,做好带电部分安全隔离措施,该封闭的封闭,该上锁的上锁；ﻫ2，所有设备外壳金属部分要接保护专用的零线，与大地形成等电位，机床电器保护零线线径不能小于相线或者不能小于4平方,插头一般要长要粗;3，电器线路保护容量选择要合理。
ﻫ４,容易被人接触到得带电体或潮湿阴暗的工作场所,应使用隔离变压器和安全电压。
正确使用漏电保护器确保用电安全
・ １ ４ ９ ・
正确使用 漏 电保护器 确 保用 电安全
崔 勇
（ 驻马店 高级技工学校 ， 河南 驻马店 ４ ６ ３ ０ ０ ０ Байду номын сангаас
摘 要： 在 低压配 电系统 中， 无论是保护接地还是保护接 零， 只要相线 与电气设备金属 外壳接 触 ， 就会 形成故障 回路 ， 并产生故 障电 流， 在外 壳与 大地 问产 生危险的 电位差 ， 使触及 带电外 壳的人有 生命危 险。为 了 保 护人类生命财产的安全 ， 必须推 广选用比保 护接 地、 保 护接 零更加 完善 的安全措施 ， 即装设漏 电保 护器。只有合 理使 用漏电保护 器， 才能达到保 护之 目的。
关键词 ： 漏 电保护器 ； 漏电动作 电流 ； 零序 电流互感器 ； 干线 ； 分 支线
的铭牌标示相符 ；漏电保 护器 的额定 电流和额定 短路 通断能力 ， 应 漏 电保护器 （ 全称 是漏 电电流动作 保护器 ） 是 一种在 规定条件 分别满足线路工作电流和短路分断能力 的要 求。（ ４ ） 保护单相线路 下， 当漏 电电流达到或超过 给定植时 ， 能 自动断 开电路 的一种机械 和设备 时 ， 宜选 用单极两线或两极式漏 电保护器 ； 保护 三相 线路和 式 开关 电器 。俗称漏 电保安器或保安器。其 主要作用是 防止人身触 设备时 ， 宜选用 三极式漏 电保护器 ； 保护既有三 相又有单相 的线路 电， 在某些情况下 ， 也 能起 到防止 电气火灾 的作用 。 或设备时 ， 应选用 四极式漏 电保护 。（ ５ ） 当线路采用分段保 护时 ， 应 ２ 漏电保护器的基本结构 、 分类和主要参数 满足上下级 动作 的选择性 。即当某处发生接地故 障时 ， 只应 由本级 ２ ． １漏 电保护器 的基本结构 的漏 电保护器 动作 ， 以切断故障点 的电源 ， 而上 一级漏 电保护 器不 漏 电保护器 主要 由检测 电路 、 判断或放大 电路 和执行 机构三部 应 同时动作 或提 前动作切断 电源 。为此 ， 在选择漏 电保 护器 时应 遵 分组成 ， 各组成部分的作用如下 ： （ １ ） 检测 电路 。由漏 电电流互感器 守以下 规则 ： ａ ．上级漏 电保护器 的额定漏 电动作 电流 Ｘ ＞下一级 （ 零 序电流互感 器 ）将 电网或电气设备的漏 电流转变成放 大电路所 ｂ ． 上 一级漏 电保护器 的可 返 需要 的二次信号 。（ ２ ） 判断或放大 电路 。根据 检测 电路送来 的信号 ， 漏 电保 护器的额定漏 电动作 电流之和 ； ６ ） 漏 电保 护器的额 进行处理或放大 ， 并决定是否送 到执行机构 。（ ３ ） 执行机构 。根据判 回时间＞下一级漏 电保护器 的最长断开时间 。（ 定漏 电动作 电流 的选择从安全保护的角度考虑 ，选的越小越好 ； 但 断或放大 电路送来的信号 ， 作 出切断或接通 电源 的决定 。 从 供电的可靠性考 虑 ， 却 又不能过小 ， 而应 受到线路 和设 备 的正 常 ２ ． ２漏电保护器的分类 泄露 电流的制约。所以 ， Ｉ 应大于线路和设备 的正常泄漏 电流 ， 可 按反映信号 的种类分 ， 漏 电保 护器主要有 电压型 和电流型两 大 用下列经验公式进行估算 。 类 。目前世界各 国广泛采用 电流型漏 电保护器 ； 按有无 中间机构分 ａ ． 对 于照 明线路或居民单相电路 ： 为直接传 动型和 间接传 动型 ； 按 执行机构 分为 ， 机械脱扣 式和 电磁
电热水器漏电检测方法
电热水器漏电检测方法
电热水器漏电是一个很常见的问题，可能造成触电危险和设备损坏。
以下是一些常见的漏电检测方法：
1. 使用漏电保护器（RCD）：安装一个漏电保护器可以监测电流的差异，并在电流泄漏到接地时立即切断电源，保护人身安全。
漏电保护器应该定期测试以确保其正常工作。
2. 检测接地线：将一个电压表的电极分别连接到电热水器的接地线和电源线上，观察是否有电流泄露。
正常情况下，接地线电压应为零。
3. 使用漏电检测器：插入漏电检测器到电热水器的电源插座上，观察是否有漏电现象。
如果检测器发出警报或指示灯亮起，表示有漏电问题存在。
4. 观察电源插座：检查电源插座是否有明显的损坏或松动。
如果插座松动或有裂纹，可能会导致电流泄露。
请注意，电热水器漏电问题应由专业人士来解决。
如果发现漏电问题，请立即断开电源并咨询专业人员进行修复。
