漏电保护器接线方式
漏电保护器接线方式漏电保护器接线图：漏电保护器接线方法：1、根据不同的电气设备的供电方式选用不同的漏电保护器单相220V电源供电的电气设备，应选用二极二线或单极二线式漏电保护器。
三相三线式380V电源供电的电气设备，应选用三极式漏电保护器。
三相四线式380V电源供电的电气设备或单相设备与三相设备共用的电路，应选用三极四线或四极四线式漏电保护器。
2、根据电气线路的正常泄漏电流，选择漏电保护器的额定漏电动作电流选择漏电保护器的额定漏电动作电流值时，应充分考虑到被保护线路和设备可能发生的正常漏电流值。
选用的漏电保护器的额定漏电不动作电流，应小于电气线路和设备的正常漏电电流的最大值的2倍。
漏电保护器的额定电压、额定电流、短路分断能力、额定漏电电流、分断时间应满足被保护供电线路和电气设备的要求。
漏电保护器接线错误方式：1、用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作。
2、一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作。
3、装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电，由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
4、单相负荷应尽可能均衡分配。
如果分配不均(如一相的线路偏长，设备集中)，则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。
5、被保护的线路(包括工作零线)应全部穿过零序电流互感器和漏电保护器的贯穿孔，不得用三极漏电保护器代替四极三相四极、漏电保护器。

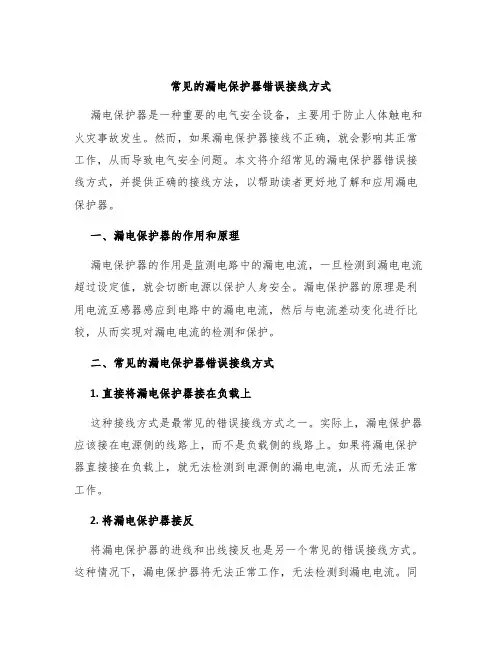

常见的漏电保护器错误接线方式
常见的漏电保护器错误接线方式漏电保护器是一种重要的电气安全设备，主要用于防止人体触电和火灾事故发生。
然而，如果漏电保护器接线不正确，就会影响其正常工作，从而导致电气安全问题。
本文将介绍常见的漏电保护器错误接线方式，并提供正确的接线方法，以帮助读者更好地了解和应用漏电保护器。
一、漏电保护器的作用和原理漏电保护器的作用是监测电路中的漏电电流，一旦检测到漏电电流超过设定值，就会切断电源以保护人身安全。
漏电保护器的原理是利用电流互感器感应到电路中的漏电电流，然后与电流差动变化进行比较，从而实现对漏电电流的检测和保护。
二、常见的漏电保护器错误接线方式1. 直接将漏电保护器接在负载上这种接线方式是最常见的错误接线方式之一。
实际上，漏电保护器应该接在电源侧的线路上，而不是负载侧的线路上。
如果将漏电保护器直接接在负载上，就无法检测到电源侧的漏电电流，从而无法正常工作。
2. 将漏电保护器接反将漏电保护器的进线和出线接反也是另一个常见的错误接线方式。
这种情况下，漏电保护器将无法正常工作，无法检测到漏电电流。
同时，如果负载出现漏电问题，漏电保护器也无法及时切断电源，从而危及人身安全。
3. 将漏电保护器接在不同电源上如果将漏电保护器接在两个或多个不同电源上，也会出现问题。
这种情况下，漏电保护器无法分辨电路中的漏电电流来自哪个电源，从而无法正常工作。
4. 在漏电保护器前面加装断路器有些人认为，在漏电保护器前面加装断路器可以提高电气安全系数。
然而，这种做法是错误的，因为漏电保护器本身就具有断路功能。
在漏电保护器前面加装断路器，会增加漏电保护器的故障率，并且影响其正常检测和切断漏电电流的能力。
三、正确的漏电保护器接线方法正确的漏电保护器接线方法是将漏电保护器接在电源侧的线路上，同时注意以下几点：1.确保漏电保护器的进线和出线接正确，进线接电源的L线，出线接负载的L线。
一些新型的漏电保护器还有N线的接法，需要根据电器说明书的要求来接线。
常见的漏电保护器错误接线方式(正式版)
文件编号：TP-AR-L6446In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________常见的漏电保护器错误接线方式(正式版)常见的漏电保护器错误接线方式(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
常见的漏电保护器错误接线方式有以下几种：（1）用于支线保护时，各支线应有各自的专用零线，且两相邻支线路的零线不得相连。
如果将两分支线路相连，零线中的电流互流，破坏零序电流互感器内的工作电流平衡，使漏电保护器发生误动作。
如果想就近利用动力分支线的零线作为照明分支线的零线，则会造成动力分支线的漏电保护器动作（图2－26错误接线之一）。
图（略）（2）一个用电设备只能接在一条保护支路内，不得跨接在两条分支回路内，不得接在零序互感器的前面，也不得采取一线一地制供电，否则，会导致漏电保护器误动作（图2－27错误接线之二）。
（3）装有漏电保护器和未装漏电保护器的用电设备，不得共用一个接地装置。
例如，当因图2－28（错误接线之三）中的电机M1的绝缘损坏而外壳带电时，电机M2的外壳也带电。
由于电流没有经过漏电保护器，所以未起到漏电保护的作用。
（4）单相负荷应尽可能均衡分配。
如果分配不均（如一相的线路偏长，设备集中），则负荷较重的一相，其漏电电流偏大，因而干线的三相不平衡漏电电流增大，达到一定值时就会使干线首端的漏电保护器动作。

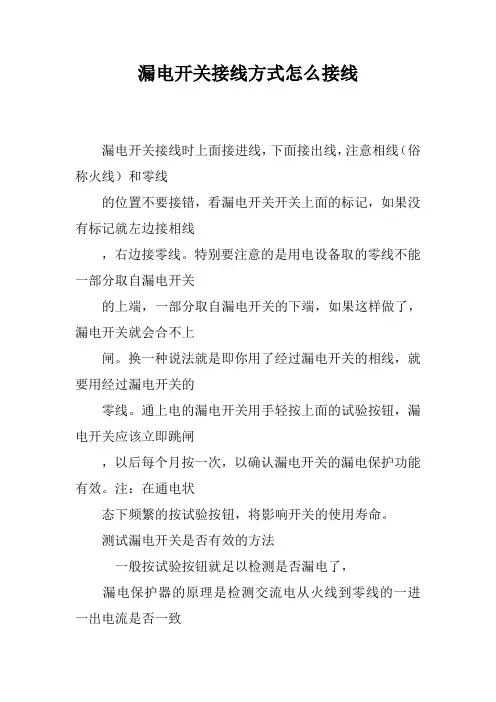

漏电开关接线方式怎么接线
漏电开关接线方式怎么接线
漏电开关接线时上面接进线，下面接出线，注意相线（俗称火线）和零线
的位置不要接错，看漏电开关开关上面的标记，如果没有标记就左边接相线
，右边接零线。
特别要注意的是用电设备取的零线不能一部分取自漏电开关
的上端，一部分取自漏电开关的下端，如果这样做了，漏电开关就会合不上
闸。
换一种说法就是即你用了经过漏电开关的相线，就要用经过漏电开关的
零线。
通上电的漏电开关用手轻按上面的试验按钮，漏电开关应该立即跳闸
，以后每个月按一次，以确认漏电开关的漏电保护功能有效。
注：在通电状
态下频繁的按试验按钮，将影响开关的使用寿命。
测试漏电开关是否有效的方法
一般按试验按钮就足以检测是否漏电了，
漏电保护器的原理是检测交流电从火线到零线的一进一出电流是否一致
来判断是
否动作跳闸的。
这里有安全的测试方法，但前提是家里有地线：
找个三脚插座，在L（标准的电工走法L火线）符号上连个电阻，电容（
串联），另一端连接到地线标示脚上。
由于电流经地线走了，漏电保护器检
测到的火线入的电流大于零线回来的电流，所以动作，跳闸！
电容可用风扇上的电容，电阻选个10欧姆以上的1瓦电阻，做完后把电
阻和电容的结头用绝缘胶布包好。

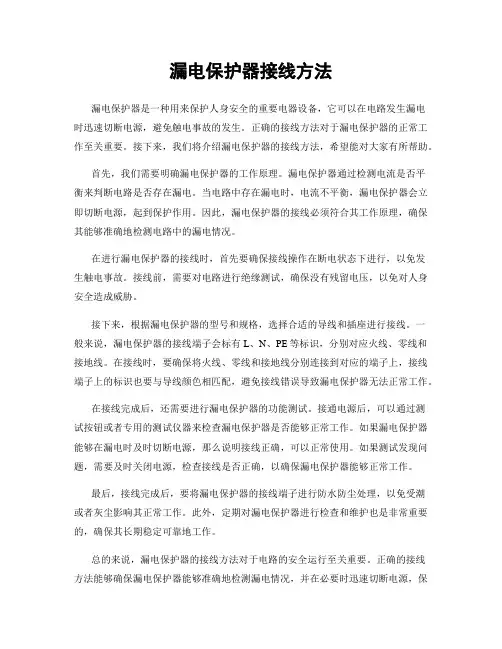

漏电保护器接线方法
漏电保护器接线方法漏电保护器是一种用来保护人身安全的重要电器设备，它可以在电路发生漏电时迅速切断电源，避免触电事故的发生。
正确的接线方法对于漏电保护器的正常工作至关重要。
接下来，我们将介绍漏电保护器的接线方法，希望能对大家有所帮助。
首先，我们需要明确漏电保护器的工作原理。
漏电保护器通过检测电流是否平衡来判断电路是否存在漏电。
当电路中存在漏电时，电流不平衡，漏电保护器会立即切断电源，起到保护作用。
因此，漏电保护器的接线必须符合其工作原理，确保其能够准确地检测电路中的漏电情况。
在进行漏电保护器的接线时，首先要确保接线操作在断电状态下进行，以免发生触电事故。
接线前，需要对电路进行绝缘测试，确保没有残留电压，以免对人身安全造成威胁。
接下来，根据漏电保护器的型号和规格，选择合适的导线和插座进行接线。
一般来说，漏电保护器的接线端子会标有L、N、PE等标识，分别对应火线、零线和接地线。
在接线时，要确保将火线、零线和接地线分别连接到对应的端子上，接线端子上的标识也要与导线颜色相匹配，避免接线错误导致漏电保护器无法正常工作。
在接线完成后，还需要进行漏电保护器的功能测试。
接通电源后，可以通过测试按钮或者专用的测试仪器来检查漏电保护器是否能够正常工作。
如果漏电保护器能够在漏电时及时切断电源，那么说明接线正确，可以正常使用。
如果测试发现问题，需要及时关闭电源，检查接线是否正确，以确保漏电保护器能够正常工作。
最后，接线完成后，要将漏电保护器的接线端子进行防水防尘处理，以免受潮或者灰尘影响其正常工作。
此外，定期对漏电保护器进行检查和维护也是非常重要的，确保其长期稳定可靠地工作。
总的来说，漏电保护器的接线方法对于电路的安全运行至关重要。
正确的接线方法能够确保漏电保护器能够准确地检测漏电情况，并在必要时迅速切断电源，保护人身安全。
因此，在进行漏电保护器的接线时，一定要严格按照相关标准和要求进行操作，确保接线的准确性和安全性。
同时，定期对漏电保护器进行检查和维护，确保其能够长期稳定可靠地工作。
漏电保护器常见的错误接线案例及其后果
漏电保护器常见的错误接线案例及其后果
1、漏电爱护器并联：后果分析：首先，爱护器并联接线时·，两个爱护器的动作电流不行能肯定相等，跳闸的时间就会有先有后，从而导致动作时间延长。
其次，在并联接线状态下，当一个爱护器失灵时，系统将无法保证平安。
当系统漏电时，虽然一个爱护器动作了，而失灵的爱护器不跳闸，主回路仍旧带电，起不到爱护作用。
另外，由于工作零线混用，会引起误跳闸现象。
2、工作零线断线：这是一种比较危急的现象。
当工作零线在电源侧断线时，爱护器的负荷侧零线将会带电。
一是由于220V的电源会通过放大器的电源串到零线上使零线带电；二是假如爱护器带有单相负荷，电源会通过负载串到零线上，对用电人员造成人身损害。
三是由于零线断线，放大器无工作电源，当回路发生漏电时，无法跳闸。
3、工作零线端子代替相线端子使用：
发生这种状况的主要缘由，是原来的漏电爱护器触头或端子，有一相因负荷过大或接触不良被烧坏，操作人员违章作业将相线接在零线端子上，违章使用。
可能造成的不良后果是：①用电设备将会有一相长期带电(如图3中的C相)。
由于工作零线在经过漏电爱护器内部时，没有设置断开触点，进出端子是直接联通的。
②漏电爱护器为220V跳闸电源时，会将放大器烧坏；漏电爱护器为380V跳闸电源时，可能会因缺一相电
而无法跳闸。
两种状况的结果都是使漏电爱护器的爱护功能失灵。
③检修设备时，可能会因有一相电源断不开而消失触电事故。
