连续箱梁悬臂浇筑工程监理质量控制要点

连续箱梁悬臂浇筑施工监理

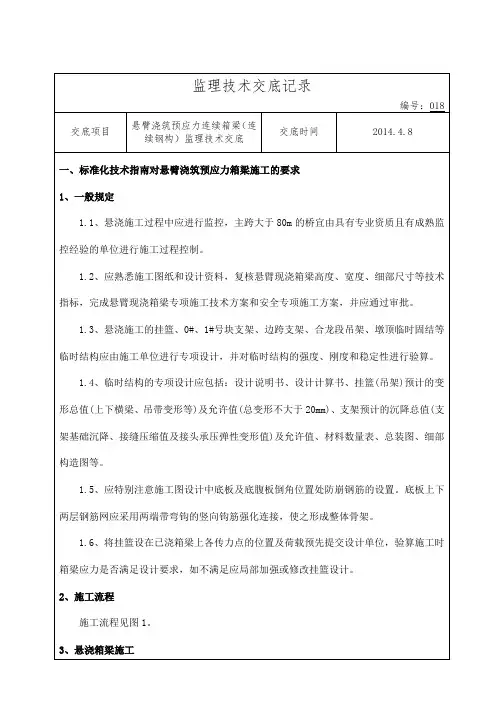

1 工程特点和基本要求

挂蓝悬浇箱梁的施工特点是将箱梁分为若干节段运用挂篮工艺悬臂逐段施工。挂篮是在悬臂浇筑法浇筑斜拉、T 构连续梁等钢筋混凝土工程时，用于承受施工荷载和梁体自重，能逐段向前移动持殊设计的主要工艺设备。主要组成部份有承重系统、提升系统、锚固系统、行走系统、模板与支架系统。

挂蓝悬浇连续箱梁是利用梁体作为主要承载体进行的荷载平衡施工方法，由于荷载直接作用在已建成的梁体上，在施工过程中引起梁体永久性变形，梁体的空间位置控制是本施工方法的的难点和重点。这种施工方法除必须按钢筋制作、混凝土浇筑和支架现浇箱梁的相关要求进行施工质量监理外，还应具有以下要求：

（1）0#块支架将可使用腕扣式支架，也可以使用轻型钢支架或桁架式支架，0#块支架施工前承包人必须编制专门的施工方案，以确定支架的方案，验算支架的强度，刚度和稳定性，监理工程师要对支架的方案和支架的强度、刚度和稳定性验算进行审核，保证支架安全可靠。

（2）挂蓝必须进行各个节段荷载的堆载预压，以取得各个节段荷载作用下的的挂蓝本身的变形量，用于指导全程施工。同时还要以1#块的荷载为基数的超载预压，超载系数可根据梁顶面积以及施工时的各种临时荷载来确定，保证挂蓝在最大荷载条件下的安全可靠性。

（3）各节段间施工缝必须严格按要求处理，断面处需将表面浮浆全部凿除并在混凝土浇捣前的要求时间内刷水泥净浆处理。

（4）各节段衔接处的模板在安装时必须紧贴混凝土表面，必要时可预加表面荷载以使表面紧贴，保证节段衔接美观，不错台。

（5）挂蓝悬浇施工砼浇筑必须左右平衡上料，理论上应完全对称浇筑，确保挂蓝左右变形相等不至引起梁体扭曲。实际施工时应控制两端浇筑不平衡重不超过20 吨。

（6）合拢段两侧箱梁之间设置能传递结构内力的临时连接构件，合拢段必须在一天中温度最低时段施工。

2挂蓝悬臂浇筑连续箱梁质量监理流程

挂篮悬浇箱梁质量监理流程图

挂篮组拼施工监理控制流程图

3挂蓝悬浇连续箱梁质量监理要点

3.1施工准备工作

承包人挂蓝悬浇连续箱梁施工准备工作时监理工程师应按以下内容开展工作：（1）检查承包人施工场地情况，承包人施工场地包括桥上和桥下两部分，桥下又包括钢筋加工场地、混凝土拌和场地和桥下的设备作业场地，由于挂蓝施工工期相对比较紧张，场地必须满足施工工期需要。

（2）检查下部墩柱及支座垫石验收以及临时固结预埋件的设置情况

（3）对于用于工程实体的原材料，除按规定频率进行抽检试验外，必须对照进场材料的数量和质量证明进行全面的检查，防止不符合要求的材料用于实体工程引发质量问题或事故。

（4）根据现场检测的砂石含水量审查承包人的施工配合比是否与设计配合比相统一，签发同意施工的文件。

（5）检查承包人负责悬浇施工的技术管理人员的到位和合同符合性。

（6）检查承包人用于悬浇施工的施工机械设备和设备的质量、完好率符合性。

（7）检查进场的各种模板支架几何尺寸、规格，加工精度的符合性。

（8）驻地监理审查、总监理工程师审批开工报告。

①审核施工方案、施工工艺、技术保证措施和工期控制是否满足总体施工组织设计的要求。

②审核承包人的质量保证体系和挂蓝悬浇施工质量保证措施。

③审核文明生产、安全施工保证体系和保证措施。

3.2施工过程监理

挂蓝悬浇施工过程共分为三个阶段：0#块施工，挂蓝悬浇节段施工，边跨现浇段

施工，合拢施工，每个节段按施工的顺序又分为：挂蓝安装施工，模板施工，钢筋、预应力筋的制作安装施工，混凝土施工，预应力施工，孔道压浆施工。相应在施工过程中主要应做好以下几方面的监理工作：

1、0#段施工

（1）0#段浇筑前，测控单位对桥墩顶部必须提供墩顶标高的依据并报监理工程师审核，符合要求后方可进行0#段施工；

（2）0#段支架安装完成后报监理工程师进行检查，前端底板横向布设三个测点量测，

合格后进行预压，预压应分级加载，最大荷载等于支架所承受的梁段最大重量的 1.2倍, 消除托架非弹性变形值并测出其弹性变形值作为底模安装时调整标高用，整个加载过程中须有监理工程师旁站检查。

（3）铺设底模，测控单位应提供底模标高计算依据，经监理复核无误后方可进行下道工序施工。

（4）绑扎钢筋、安装预应力管道及其他预埋件、安装外模及内模，以上施工完成自检合格后报监理工程师检查，仔细检查各种钢筋、波纹管、预应力、和预留孔数量及位置是否正确及牢固，合格后浇筑混凝土。

（5）进行养护，养护方案须经监理工程师审核同意。

（6）拆除内模，张拉三向预应力，压浆，三向预应力施工按设计要求先进行竖向，再进行纵向和横向施工。

2、悬臂段施工

（1）检查挂篮及模板加工制作质量是否合格, 对挂篮进行预拼以验证加工的精度, 试拼后进行静载试验, 对挂篮的焊接质量进行最后的验证, 整个过程需要监理工程师旁站。

（2）挂篮拼装和预压，悬臂施工开始前对安装好的挂篮进行试压，试压分级加载，

最大荷载等于最大梁段重量的 1.2 倍。在顶横梁上部设测点，以消除非弹性变形，测出弹性变形值并做好记录，整个过程须要监理工程师进行旁站。

（3）测控单位提供底模、外模标高和中心线定位的依据、经监理工程师审核通过后安装调整模板、绑扎底板钢筋、安装底板预应力管道、绑扎腹板钢筋、安装腹板预应力管道、内模定位、绑扎顶板钢筋及安装顶板预应力管道，施工完成并自检合格后报监理工程师检验，检验合格后对称浇筑梁段砼。

（4）梁体砼浇筑

a为了能正确合理地控制梁体挠度，在每梁段前端底板横向布设三个测点。实际

施工中，及时观测挂篮走行前、挂篮走行后、浇筑前、浇筑后、张拉前、张拉后 6 个时态的挠度变化，将实测值及时反馈给计算机进行分析，以便调整计算参数，推算下一个梁段的预留量。

b、在砼施工过程中，T构两边要注意均衡作业，严格控制不平衡弯矩的产生，悬臂两端混凝土的累计浇筑量相差不得大于设计限定数量。挂篮移动同时、同步进行，施工机械不得任意放置，尤其到最大悬臂时，非施工人员上桥也需严格控制。

c、合拢前，相邻的两T构的最后2段，在立模时进行联测，以便互相协调，保证合拢精度。

d、施工中按规定频率观测标高、轴线及挠度等。并分项作好详细记录，每段箱梁施工后，要整理出挠度曲线。浇筑前后，吊带一定要用千斤顶张紧，且三处要均匀，以防承重后和已成梁段产生错台。整个施工过程监理工程师均需旁站检查。

（5）按规范要求进行养护、拆模、梁端凿毛，经监理检查合格后进行三向预应力，

压浆工序的施工，该工序施工单位自检合格后并报监理检查，施工完成后移动挂篮到下一梁段。挂篮行走时，T构两端同步进行。

3、边跨现浇段施工

（1）支座处直线段支架现浇施工，应进行应力验算并经监理工程师审核确认，以确定直线段对墩底产生的偏心拉应力是否超出容许值，是否采取其它措施；

（2）审核通过后进行支架拼装、试压、立模、绑扎钢筋、安放预应力管道、施工完成承包商自检合格后报监理工程师检查通过后浇筑砼；

（3）砼施工应符合设计及规范要求并须监理工程师旁站；

（4）砼养护方案应经监理工程师审核通过。

4、合拢段施工

（1）按设计要求，合拢段施工顺序为先边跨合拢，再中跨合拢。合拢段施工要报专项方案报设计院审核、确认后方可实施。

（2）为切实保证灌筑质量，在边、中跨合拢段应设置可靠的临时刚性措施，保证合拢段混凝土强度及弹性模量达到100%设计值及混凝土龄期不少于 5 天进行预应力张拉时混凝土不开裂。

（3）检查合拢段挂架承载力能否承受各种临时荷载。

（4）检查梁内需张拉的预应力钢束是否张拉完成。

（5）检查合拢段挂架是否与符合施工方案要求。

（6）严格控制合拢段的合拢长度为2m。

（7）合拢段在焊接劲性骨架前，在合拢段两段加平衡重，平衡重等于合拢砼的重

量，随砼的浇筑逐步卸除配重。
