初中物理 串联和并联
初中物理串联电路与并联电路的电压与电流分析
初中物理串联电路与并联电路的电压与电流分析电路是物理学中非常重要的概念，在现代科技中应用广泛。
在初中物理学中，我们学习了两种基本的电路连接方式：串联电路和并联电路。
本文将对这两种电路的电压与电流进行分析。
一、串联电路的特点及电压电流分析串联电路是指将多个电器或元件连接在同一个回路中，电流依次经过每个元件。
在串联电路中，电流是不变的，而电压则会分配给每个元件。
1. 串联电路的特点串联电路的主要特点如下：（1）电流依次经过每个元件，大小相等；（2）电压分配给每个元件，总电压等于元件电压之和；（3）总电阻等于每个元件电阻之和。
2. 串联电路的电压电流分析在串联电路中，我们可以使用欧姆定律和基尔霍夫定律来分析电压和电流的关系。
（1）欧姆定律根据欧姆定律，电流（I）等于电压（U）与电阻（R）之间的比值，即 I = U/R。
由于串联电路中电流大小相等，所以欧姆定律对每个元件都成立。
可以得出以下结论：I1 = U1/R1I2 = U2/R2...In = Un/Rn（2）基尔霍夫定律基尔霍夫定律包括两个方面：基尔霍夫第一定律（电流守恒定律）和基尔霍夫第二定律（电压守恒定律）。
基尔霍夫第一定律指出，在串联电路中，电流的总和等于电流经过每个元件的和，即 I = I1 + I2 + ... + In。
由于串联电路中电流大小相等，所以可以简化为 I = nI1。
基尔霍夫第二定律指出，在串联电路中，总电压等于各个元件电压之和，即 U = U1 + U2 + ... + Un。
根据欧姆定律，可以得到以下关系：U = I1R1 + I2R2 + ... + InRn二、并联电路的特点及电压电流分析并联电路是指多个电器或元件的正极连接在一起，负极连接在一起，形成一个回路，电流从正极分流到各个元件，再汇总为总电流返回负极。
在并联电路中，电压相同而电流则分配给各个元件。
1. 并联电路的特点并联电路的主要特点如下：（1）电压相同，等于总电压；（2）电流分配给各个元件，总电流等于各个元件电流之和；（3）总电阻的倒数等于各个元件电阻倒数之和的倒数。

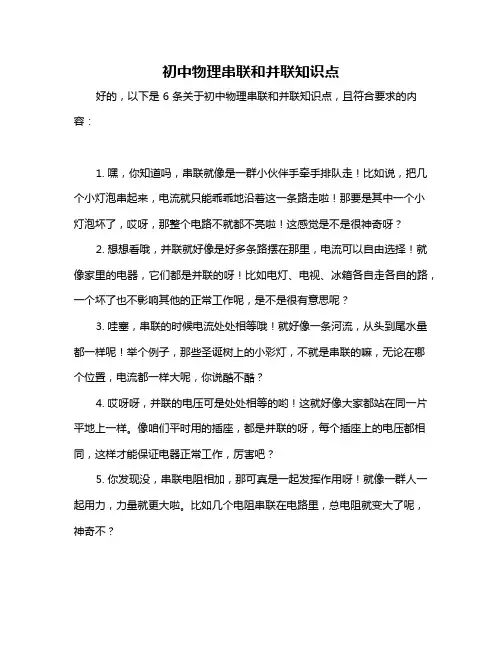

初中物理串联和并联知识点
初中物理串联和并联知识点
好的，以下是 6 条关于初中物理串联和并联知识点，且符合要求的内容：
1. 嘿，你知道吗，串联就像是一群小伙伴手牵手排队走！比如说，把几个小灯泡串起来，电流就只能乖乖地沿着这一条路走啦！那要是其中一个小灯泡坏了，哎呀，那整个电路不就都不亮啦！这感觉是不是很神奇呀？
2. 想想看哦，并联就好像是好多条路摆在那里，电流可以自由选择！就像家里的电器，它们都是并联的呀！比如电灯、电视、冰箱各自走各自的路，一个坏了也不影响其他的正常工作呢，是不是很有意思呢？
3. 哇塞，串联的时候电流处处相等哦！就好像一条河流，从头到尾水量都一样呢！举个例子，那些圣诞树上的小彩灯，不就是串联的嘛，无论在哪个位置，电流都一样大呢，你说酷不酷？
4. 哎呀呀，并联的电压可是处处相等的哟！这就好像大家都站在同一片平地上一样。
像咱们平时用的插座，都是并联的呀，每个插座上的电压都相同，这样才能保证电器正常工作，厉害吧？
5. 你发现没，串联电阻相加，那可真是一起发挥作用呀！就像一群人一起用力，力量就更大啦。
比如几个电阻串联在电路里，总电阻就变大了呢，神奇不？
6. 嘿嘿，并联电阻的倒数可会相加哦！这个有点难理解吧，但你想想，多个路一起走，难度不就降低了嘛。
像那些复杂的电路里，并联电阻就起到了很重要的作用啦！
总之，串联和并联在物理中可重要啦，它们让我们的电路世界变得丰富多彩！。
人教版初中物理课件《串联和并联》ppt教学课件1
•
2.不仅春风得意的封建宠儿常常以竹 来互相 吹捧或 以竹自 诩，那 些落泊 荒野的 书生和 隐居“ 南山” 、待价 而沽的 名士， 也普遍 寓情于 竹、引 竹自况 。
•
3.在这种独特的文化氛围中，有关竹 子的诗 词歌赋 层出不 穷，画 竹成为 中国绘 画艺术 中的一 个重要 门类， 封建士 大夫在 私园、 庭院中 种竹养 竹以助 风雅， 亦成为 普遍风 气。
C 7．(6分)一个开关同时控制电灯和电铃，那么这两个用电器( ) A．一定是串联 B．一定是并联 C．可串联也可并联 D．串联或并联都不行
8．(5分)如图所示电路中，开关能够同时控制两盏灯， 且一盏灯的灯丝断了也不影响另一盏灯工作的电路是(D )
9．有一个看不见内部情况的小盒(如图甲所示)，盒上有两只灯泡， 由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭； 拧下其中任一灯泡，闭合开关后，另一灯仍亮。 图乙中，符合要求的电路图是( )
所有
并
3．并联电路特多点：各电路元件以____联的方式组成的电路叫做并联电路。 特点：电路中有____条电流路径，各用电器独立工作，互不影响；
_干__路_中的开关控制整个电路；_支__路_中的开关控制该支路。
易错警示：两个灯泡同时亮，同时灭，可能是串联电路，也可能是并联电
路(开关位于干路上)。
1．(6分)如图所示的四个电路图中，各开关都闭合后， 灯泡L1与L2串联的是( D )
•
4.历史上东西方香文化交流不可谓不 繁盛。 隋唐时 期，许 多波斯 商人以 贩卖香 药为职 业，收 售由西 域经海 上运来 的香药 ；同时 ，许多 朝鲜留 学生来 到中国 ，将中 国的香 文化传 入朝鲜 ，再由 朝鲜传 入日本 。
•
5.中国传统香道讲究香品的品质、器 物的精 美、程 序的考 究，直 至精神 境界的 提升； 西方自 从香水 出现以 后，人 们慢慢 习惯使 用香水 掩盖体 味，彰 显个性 和品味 ，直至 成为身 份地位 的象征 。
初中物理串并联电路的连接和应用方法
初中物理串并联电路的连接和应用方法在学习物理过程中，我们经常会遇到串并联电路的问题。
掌握了串并联电路的连接和应用方法，不仅可以帮助我们更好地理解电路的工作原理，还能解决实际生活中的电路问题。
下面就让我们一起来学习初中物理串并联电路的连接和应用方法。
一、串联电路的连接方法串联电路是指将电源正极连接到负极的一组元件连接在一起的电路。
在串联电路中，电流在电路中的各个元件中顺序流动，元件之间的电压依次相加。
串联电路的连接方法如下：1. 将电源的正极与第一个元件的一端相连；2. 将第一个元件的另一端与第二个元件的一端相连；3. 依次将各个元件连接起来，直到最后一个元件的另一端连接到电源的负极。
二、并联电路的连接方法并联电路是指将电源正负极连接到一组元件的两端的电路。
在并联电路中，电流在电路中的各个元件中同时流动，元件之间的电压相同。
并联电路的连接方法如下：1. 将电源的正极与各个元件的一端相连；2. 将电源的负极与各个元件的另一端相连。
三、串并联电路的应用方法1. 理解电路中各个元件的作用在串并联电路中，不同的元件承担着不同的作用。
例如，电阻可以限制电流的通过，灯泡可以转化电能为光能，电动机可以将电能转化为机械能等。
通过学习串并联电路的连接方法，我们可以更好地理解电路中各个元件的作用，从而能够更好地应用它们。
2. 解决实际生活中的电路问题在日常生活中，我们经常会遇到各种电路问题，比如灯泡烧坏了怎么办？电路是否能正常工作？通过掌握串并联电路的连接和应用方法，我们可以用正确的方法来解决这些问题。
例如，当一颗灯泡烧坏时，我们可以通过检查电路的连接情况，更换烧坏的灯泡来解决问题。
3. 深入理解电路的工作原理串并联电路是电路中最基本的一种连接方式，通过学习串并联电路的连接和应用方法，我们可以更深入地理解电路的工作原理。
只有理解了电路的工作原理，我们才能更好地应用电路知识，解决实际问题。
总之，初中物理串并联电路的连接和应用方法对我们的学习和生活都有很大的帮助。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电路中最基本的两种电路方式，它们在电流、电压和电阻方面有着不同的特点。
```-----R1-------R2-------R3-----，E，，-------------------```1.电压特点：串联电路中的总电压等于各个电阻上的电压之和。
即V=V1+V2+V3+...+Vn。
这是因为电流在各个电阻上产生的电压相加。
2.电流特点：串联电路中的电流是恒定的，即电流穿过每个电阻的电流相等。
这是因为串联电路中只有一个电流路径，电流只能按照相同的大小依次通过每个电阻。
3.电阻特点：串联电路中的总电阻等于各个电阻的电阻之和。
即R=R1+R2+R3+...+Rn。
这是因为串联电路中电阻依次连接，总电阻等于各个电阻的叠加。
```-----R1--------------R2-------，E，，-----R3--------------R4-------```1.电压特点：并联电路中的各个电阻上的电压相等。
这是因为并联电路中各个电阻之间是平行连接，它们都在相同的电压下工作。
2.电流特点：并联电路中的总电流等于各个支路电流之和。
即I=I1+I2+I3+...+In。
这是因为并联电路中电流会按照一定比例分配到不同的分支。
3.电阻特点：并联电路中的总电阻的倒数等于各个电阻的倒数之和的倒数。
即1/R=1/R1+1/R2+1/R3+...+1/Rn。
这是因为并联电路中电阻分流，总电阻等于各个电阻的倒数之和的倒数。
综上所述，串联电路和并联电路在电流、电压和电阻方面有着不同的特点。
串联电路中电流恒定，电压和电阻相加；并联电路中电压相等，电流分流，总电阻等于各个电阻的倒数之和的倒数。
了解串联电路和并联电路的特点对于理解电路的工作原理和进行电路设计都是非常重要的。
初中物理串联和并联教案
初中物理串联和并联教案教案是教师把所学教育理论与自己的教学实践相结合创造出的成果,是教师提高教学质量的保障,同时也是教师对课堂教学进行设计、实施、评价和反思的文本与载体。
下面是店铺收集整理关于初中物理串联和并联教案以供大家参考。
初中物理串联和并联教案设计一教学准备教学目标1.知道串联和并联电路的特点。
2.会设计两个用电器的串联和并联电路并能画出电路图、连接电路。
3.能说出生活、生产中采用简单的串并联电路实例。
教学重难点重点：通过探究发现串并联电路的特点。
难点;规范画出串并联电路、动手连接串并联电路。
教学工具多媒体、板书教学过程一、导入环节(一)导入新课，板书课题上节课学习的电路图中，我们只用了一个用电器，可是在一个实际电路里，用电器往往不只一个，有时两个，三个甚至更多个，那么怎样将它们连入电路呢?这一节我们将来学习第十五章第三节串联和并联。
(二)出示学习目标:课件展示学习目标，指导学生观看。
过渡语：明确了学习目标，请同学们根据自学指导认真自学课本，时间约7分钟二、先学环节(一)请同学们带着下列问题看课本P41-43页内容，勾画知识点并记忆，可查资料要独立完成：1.阅读课本p41页，结合课本插图和右边的电路图找出串联和并联电路的特点。
2.结合课本p42页实验：连接串联和并联电路，明确电路的构成及电路图，会设计两个用电器的串联和并联电路并能画出电路图、连接电路3.阅读课本p43页，生活中的电路及想想议议，举出几个生活、生产中采用简单的串、并联电路实例。
(二)学生自学教材：师巡视(三)自学检测反馈要求：7分钟完成自学检测题，要求书写认真、规范。
让4个小组的的同学到黑板前展示，书写成绩和题目成绩记入小组量化，要求书写认真、规范，下面同学交换学案，小组长组织成员用红笔将错误画出，准备更正。
1.如下图所示，L1与L2属于串联的是 ( )2.以下电路正确的是( )3.如图所示电路，要使灯L1、L2串联，则应闭合开关———，断开开关———;要使灯L1、L2并联，则应闭合开关_______，断开开关_______;绝对不能同时闭合开关 _______ 。
初中物理串联电路和并联电路的特点总结
初中物理串联电路和并联电路的特点总结串联电路和并联电路是电流在电路中的两种传输方式。
它们在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
首先，串联电路是指电流按顺序通过电路中的每个元件流动的电路。
它们的特点如下：1.电流相等：在串联电路中，电流沿着相同的路径流动，所以电路中的电流强度相等。
2.电压分配：串联电路中，总电压等于各个电阻元件电压之和。
这是因为电流经过每个元件之后，电压都会有所下降，所以总电压会在各个元件之间分配。
3.电阻总和：串联电路中，各个电阻的电阻值相加即为总电阻。
这是因为电流在串联电路中经过每个元件时，要经过相等的电阻，所以总电阻就是各个电阻的和。
4.功率分配：串联电路中，各个元件的功率分配是不相等的。
由于功率等于电流乘以电压，而电压在串联电路中总是变化的，所以各个元件的功率也会有所差异。
其次，并联电路是指电流同时通过电路中的不同分支的电路。
它们的特点如下：1.电流分配：在并联电路中，总电流等于其中各个分支电路的电流之和。
这是因为电流可以选择流过不同的分支，所以总电流等于各个分支电流的总和。
2.电压相等：并联电路中，各个分支电路的电压相等。
这是因为并联电路中的各个分支都连接到相同的电源上，所以它们具有相同的电压。
3.电阻分配：在并联电路中，各个分支电路的电阻值乘以电流等于分支电压。
这是因为电流可以在不同的分支中选择流动，所以各个分支电阻的乘积等于该分支的电压。
4.功率总和：并联电路中，各个分支的功率总和等于总功率。
这是因为功率等于电流乘以电压，而总电流等于各个分支电流的总和，总电压等于各个分支电压的最大值，所以总功率等于各个分支功率之和。
总之，串联电路和并联电路在电流的分布、电压的分布、电阻的总和以及功率的分配等方面表现出不同的特点。
了解这些特点可以帮助我们更好地理解电路中的电流与电压的关系，从而应用于实际的电路设计和分析中。
初中物理串联电路与并联电路知识点总结
初中物理串联电路与并联电路知识点总结初中物理串联电路与并联电路知识点1、串联电路：把电路元件逐个顺次连接起了就组成了串联电路。
特点：①电流只有一条路径; ②各用电器之间互相影响，一个用电器因开路停止工作，其它用电器也不能工作; ③只需一个开关就能控制整个电路。
串联电路的特点：1、串联电路中电流处处相等。
I=I1=I2 2、串联电路中的总电阻等于各电阻之和。
R=R1+R2 3、串联电路中的总电压等于各电阻两端电压之和。
U=U1+U2 4、串联电路中各电阻两端的电压之比等于电阻之比。
U/R=U1/R1=U2/R2 5、串联电路中各电阻的功率之比等于电阻之比。
P/R=P1/R1=P2/R2电流在分支前和合并后所经过的路径叫做干路;分流后到合并前所经过的路径叫做支路。
特点：①电流两条或两条以上的`路径，有干路、支路之分; ②各用电器之间互不影响，当某一支路为开路时，其它支路仍可为通路; ③干路开关能控制整个电路，各支路开关控制所在各支路的用电器。
1、把电路中的元件并列地接到电路中的两点间。
即若干二端电路元件共同跨接在一对节点之间的连接方式。
这样连成的总体称为并联组合。
其特点是：①组合中的元件具有相同的电压;②流入组合端点的电流等于流过几个元件的电流之和;③线性时不变电阻元件并联时，并联组合等效于一个电阻元件，其电导等于各并联电阻的电导之和，称为并联组合的等效电导，其倒数称为等效电阻;④几个初始条件为零的线性时不变电容元件并联时的'等效电容为;⑤几个初始条件为零的线性时不变电感元件并联时的等效电为;⑥正弦稳态下，几个复数导纳的并联组合的等效导纳为，式中Yk是并联组合中第k个导纳。
并联电路电阻大小的计算公式为1/R=1/R1+1/R2+1/R3+…… (R1、R2、R3……表示各支路电阻大小);若只有两个电阻并联，则有计算公式:R=R1XR2/R1+R2(此公式只能用于两个电阻并联，多个电阻并联只能用上一个公式)。
初中物理电学,串联与并联电路系统讲解,定义特点区别与识别方法
初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。
串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。
例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。
并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。
例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。
初中物理电学,串联与并联电路系统讲解,定义特点区别与识别方法
初中物理电学，串联与并联电路系统讲解，定义特点区别与识别方法一、串联与并联——定义◆串联电路：将电路元器件首尾依次连接起来便形成了串联电路。
串联电路只有一条通路，各个电路元器件之间相互影响，只要有一处非正常工作，则该电路就没有导通，为断路，用电器无法正常工作。
例如装饰用的“满天星”小彩灯便是串联电路在日常生活中的应用。
◆并联电路：将电路元器件并列连接在电路的两点间便组成了并联电路。
并联电路有多条通路，各个支路间电路元器件不互相影响，可以独立工作，当某一支路无法正常工作时，其他支路仍可以正常工作，不受其影响。
例如家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
二、串联与并联——特点◆串联电路：1. 由于恒定电流电路中各处电荷是稳定的，因此，单位时间内通过串联电路各部分的电荷量相等，也就是串联电路电流处处相等，即I总=I1=I2=……=In；2. 串联电路总电压等于各用电器电压之和，即U总=U1+U2+U3+……+Un；3. 由电流处处相等、总电压为各用电器电压之和、电阻R=U/I得：串联电路等效电阻等于各电阻之和，即R总=R1+R2+R3+……+Rn；4. 由电流处处相等、总电压为各用电器电压之和、功率P=UI得：串联电路总功率等于各功率之和，即P总=P1+P2+P3+……+Pn。
◆并联电路：1. 并联电路干路电流等于各支路电流之和，即I总=I1+I2+……+In；2. 并联电路中各并联元器件两端电压相等，即U总=U1=U2=U3=……=Un；3. 由各元器件两端电压相等、干路电流等于各支路电流之和、电阻R=U/I得：并联电路等效电阻的倒数等于各电阻的倒数和，即1/R总=1/R1+1/R2+1/R3+……+1/Rn；4. 由各元器件两端电压相等、干路电流等于各支路电流之和、功率P=UI得：并联电路总功率等于各功率之和，即R总=P1+P2+P3+……+Pn。
三、串联和并联——区别1. 串联电路只有一条路径，并联电路有多条路径；2. 串联电路各用电器之间相互影响，并联电路各用电器之间可以独立工作；3. 串联电路中一个开关可以控制所有用电器，并联电路需在干路支路上放置多个开关才可以实现对整个电路的控制；4. 串联电路中有I总=I1=I2=……=In，并联电路中有I总=I1+I2+……+In；5. 串联电路中有U总=U1+U2+U3+……+Un，并联电路中有U总=U1=U2=U3=……=Un；6. 串联电路中有R总=R1+R2+R3+……+Rn，并联电路中有1/R总=1/R1+1/R2+1/R3+……+1/Rn。
初中物理电学第2讲 电路的串并联分析
电流的串、并联分析知识点梳理一、串联和并联1、串联(1)定义：将电学元件按顺序首尾依次连接起来接入电路中的电路。
(2)特点：<1>电流只有一条路径。
<2>电流流过每一个用电器，各个用电器之间相互影响，其中某一个出现故障，则所有用电器均不能正常工作.<3>串联电路中，开关和用电器是串接接法，一个开关可以控制所有用电器。
2、并联(1)定义：电路中两个（或以上）用电器并列（头对头，尾对尾）接入，然后与电源、开关用导线串联起来的电路。
(2)特点：<1>电路中出现不止一条电流路径，所有电流路径中都有相同部分和不同部分。
将所有电流都通过的地方，称为干路；将电流路径不同的地方，称为支路。
<2>干路上的开关控制整个电路的正常工作；支路上的开关分别控制与其串联的用电器。
<3>并联电路中支路部分的各个用电器在工作时互不影响。
3、串联和并联电路的识别方法对于一些一眼看不出的电路中，一般采用“节点法”判断串联还是并联。
节点法：在不规范的电路图中，无论导线多长，只要导线上没有任何东西或者只有开关的情况下，导线的两端，可以看成同一个点，继而达到简化电路的目的。
二、电流的大小1、电荷：符号（Q 或q ） 单位：库仑，简称库,用字母C 表示2、电流(1)定义：单位时间内（1s ）通过导体横截面上电荷量的多少。
(2)表达式： I =tq单位：安培，简称安，用字母A 表示 其他单位：毫安（mA ）、微安（μA ） 1A=103mA=106μA 3、电流的三大效应①热效应 ②磁效应 ③化学效应 4、电流表及其适用方法5、电流表的使用与读数电流表使用注意事项 电流表读数方法：<1>电流表使用前应先进行调零 <1>确定量程：看接线柱接的是哪个 <2>注意电流表的接线柱所对应的量程 <2>确定分度值：分析每小格代表多少 <3>电流表读数时，应估读一位。
物理九年级上册知识讲义 15.3串联和并联-人教版
初中物理串联和并联【考点精讲】一、串联与并联串联并联定义把元件逐个顺次连接起来的电路把元件并列连接起来的电路特点电路中只有一条电流路径，一处断开所有用电器都停止工作。
（所有用电器要么同时工作；要么同时不工作）电路中的电流路径至少有两条，各支路中的元件独立工作，互不影响。
（各个用电器可以互不影响地独立工作）开关作用控制整个电路干路中的开关控制整个电路，支路中的开关控制该支路。
电路图实例装饰小彩灯、开关和用电器家庭中各用电器、路灯二、识别电路串、并联的常用方法擦除法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器为串联；若另一个用电器不受影响仍然工作，则这两个用电器为并联。
【典例精析】例题1 （青岛中考）请根据实物电路，画出电路图：思路导航：本题考查实物电路的识别及电路图的画法。
由图可知，灯L1和L 2并联，开关S在干路，开关S1在灯L2的支路，开关S2在灯L1的支路。
答案：例题2 请你对照下左图的电路图，把实物图用线代替导线连接起来。
思路导航：根据电路图，分析两灯为并联；先按顺序画出其中一条，再将另一条支路连上。
答案：例题3如下图的电路，三个小灯泡是（选填“串联”或“并联”）？思路导航：（1）判断电路是否正常：电路是不是短路？可擦除用电器，闭合开关，看电路是否是通路，如果是通的，则为短路，否则电路不是短路。
（2）留下任意一个灯泡，擦去其他的灯泡，闭合开关，看这个灯泡能否工作。
如果能，则是并联；如果不能，则是串联。
答案：并联例题4 （江西）如图所示，某公园有两个游览点（用亭子表示），其游览的入口和出口都已确定。
请按以下要求设计游览路线：（1）游客由入口到出口，先后经过两个游览点，请在图甲中用笔画线画出游览路线；（2）游客由入口到出口，每次只经过其中任意一个游览点，请在图乙中用笔画线画出游览路线。
由此联想到我们所学的电路知识.现有两个小灯泡和相应的电器元件，怎样连接使它们都亮起来？【设计实验与进行实验】请在下图所示的虚线框内，画出你所设计的两种不同的完整电路图，要求用规定的电路元件符号。
初中物理教案电路中的串联与并联
初中物理教案电路中的串联与并联初中物理教案：电路中的串联与并联一、引言在初中物理的学习中，电路是一个重要的概念。
而了解电路中的串联与并联是理解电路工作原理的基础。
本教案针对初中物理教学中电路中的串联与并联进行详细介绍和讲解，旨在帮助学生更好地理解和应用电路中的串联与并联。
二、串联电路1. 概念介绍串联电路是指将多个电器或元件连接在同一电路中，形成一个电流仅有一条路径的电路。
电流在串联电路中保持不变，而电压按照元件的电阻大小分配。
2. 串联电路的特点①电流保持不变：在串联电路中，电流只有一条路径，因此电流在各个元件中保持不变。
②电压分配：根据欧姆定律，电压与电阻成正比，所以在串联电路中，电压按照各个元件的电阻比例分配。
3. 实例教学通过实际的实验或案例，让学生亲自搭建串联电路，观察并测量电压和电流的变化。
引导学生发现并总结串联电路中的特点，并通过计算来验证实验结果。
三、并联电路1. 概念介绍并联电路是指将多个电器或元件并排连接在同一电路中，形成电流有多条路径的电路。
在并联电路中，电压相同，而电流按照元件的电阻大小分配。
2. 并联电路的特点①电压相同：在并联电路中，所有元件的两端电压都相同。
②电流分配：根据欧姆定律，电流与电阻成反比，所以在并联电路中，电流按照各个元件的电阻倒数比例分配。
3. 实例教学通过实际的实验或案例，让学生亲自搭建并联电路，观察并测量电压和电流的变化。
引导学生发现并总结并联电路中的特点，并通过计算来验证实验结果。
四、串联与并联的比较1. 电流与电压变化比较串联电路中，电流保持不变，电压按照电阻比例分配；而并联电路中，电压相同，电流按照电阻倒数比例分配。
2. 功率比较在串联电路中，元件的功率等于电压与电流的乘积；而在并联电路中，元件的功率仅与电压和电流无关。
可以通过实验或案例来比较串联与并联电路中元件的功率变化情况。
3. 应用举例通过实际生活中的应用举例，让学生了解串联与并联电路在实际中的应用。
初中物理串联电路和并联电路
初中物理串联电路和并联电路初中物理串联电路和并联电路一、知识导航1.串联电路和并联电路电器连接有两种基本方式：串联和并联。
串联是把用电器逐个顺次连接起来，而并联是把用电器并列地连接起来。
由用电器串联所组成的电路叫作串联电路，由用电器并联所组成的电路叫作并联电路。
2.串联电路和并联电路的特点串联电路是首尾相连的，没有分支，控制所有用电器的开关在电路的两端。
并联电路是并列连接在两点之间的，有两条或两条以上的电器支路，各用电器互不影响，支路开关只控制它所在的支路，其它用电器可照常工作。
若其中一条支路断路，其它用电器无法工作。
2.串联电路和并联电路的识别电路可以用定义法、电流流向法和节点法进行识别。
定义法：若电路中的各元件是逐个顺次连接起来的，则电路为串联电路。
若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。
电流流向法：从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。
若只有一条路径通过所有的用电器，则这个电路是串联的。
若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的。
节点法：不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。
这个方法主要用于不规范的复杂电路的识别。
二、典例剖析考点1：串并联电路识别例题1：如下图所示，L1与L2属于串联的是（）图中L1与L2在同一支路中，没有分支，因此是串联电路）例题2：四个电路图中，各开关都闭合后，哪个灯泡与L2并联？例题3：如图所示电路中，当开关S1和S2均闭合后，哪些灯泡能够发光？例题4：在下图所示的电路中，开关闭合后，三个灯泡的电路是什么类型？举一反三：1.关于电路的说法中，正确的是（）A.一般电路中，开关应连接在靠近电源正极的位置。
B.几盏灯总是同时亮、同时灭，这些灯必定是串联的。
C.用一只开关同时控制两盏灯，这些灯必定是并联的。
D.在连接电路的过程中，开关应该断开。
初中物理串并联电路所有公式
初中物理串并联电路所有公式初中物理中，串并联电路的相关公式可是电学部分的重要内容哦！先来说说串联电路。
在串联电路中，电流处处相等，就好像一群小朋友手牵手排队，通过每个人的“流量”都一样。
电流 I 是相同的，用公式表示就是 I = I₁ = I₂ = …… = Iₙ 。
电压呢，就像爬楼梯，每经过一个电阻，电压就会降低一些，总电压等于各个电阻两端电压之和，即 U = U₁ + U₂ + …… + Uₙ 。
电阻也有特别的规律，总电阻等于各串联电阻之和，R = R₁ + R₂+ …… + Rₙ 。
如果有两个电阻 R₁和 R₂串联，那总电阻 R 就等于R₁ + R₂。
还记得有一次我给学生们讲解串联电路的时候，我拿出了一些电池、小灯泡和导线。
我先把一个电池和一个小灯泡串联起来，灯泡发出微弱的光。
然后我又加了一个电池，灯泡明显变亮了。
我问同学们：“这是为什么呀？”同学们七嘴八舌地讨论起来。
这时候我引导他们从电压的公式去思考，他们恍然大悟，原来是电压增大了，电流也跟着增大，所以灯泡更亮了。
再讲讲并联电路。
在并联电路中，电压是相等的，就好比每个房间的电源插座，电压都是一样的。
用公式表示就是 U = U₁ = U₂ = ……= Uₙ 。
电流可就不一样啦，总电流等于各支路电流之和，I = I₁ + I₂+ …… + Iₙ 。
电阻的规律稍微有点复杂，总电阻的倒数等于各并联电阻倒数之和，1/R = 1/R₁ + 1/R₂ + …… + 1/Rₙ 。
我曾经让学生们分组做一个并联电路的实验。
每个小组都有不同阻值的电阻和电流表。
他们在连接电路的时候，有的小组接错了线，电流表没有示数。
在大家的共同努力下，最终都成功完成了实验，算出了正确的电阻值和电流值。
总之，串并联电路的公式是初中物理电学的基础，掌握好这些公式，对于解决电路问题那可是相当重要的！大家一定要多做练习，多思考，才能真正理解和运用这些公式哦！。
初中物理串、并联电路的电流、电压、电阻规律知识总结
串、并联电路的电流、电压和电阻的规律的特点1、串联电路：（1）、串联电路中各处的电流相等n I I I I ⋅⋅⋅⋅===21（2）、串联电路两端的总电压等于各部分电路两端电压之和n U U U U ⋅⋅⋅⋅++=21（3）、串联电路的总电阻等于各串联电阻之和n 21+R +R +R =R ⋅⋅⋅⋅电阻串联越多电路总电电阻越大，因为电阻串联相当于增加了导体的长度。
串联电路的总电阻比任何一个分电阻都大（4）串联电路中，各部分电路两端的电压与各自的电阻成正比）即串联（）即串联RR U U R U R U I I R R U U R R U U R U R U I I R R U U 111111121212211212121;(;=∴⇒====∴⇒===串联电路（串联电阻）有分压作用，说明在串联电路中，电阻越大分得的电压越大，电阻小分得的电压小。
2.并联电路：（1）并联电路的总电流等于各支路电流之和n I I I I ⋅⋅⋅⋅++=21（2）并联电路中各支路两端的电压均相等，并且都等于电源电压n U U U U ⋅⋅⋅⋅===21（3）并联电路总电阻的倒数等于各并联电阻的倒数之和R 1=11R +21R +……+nR 1 电阻并联越多电路的总电阻越小，电阻并联相当于增大了导体的横截面积。
（同时并联使用的用电器越多，电路的总电流越大）在并联电路中，若其中某一个电阻变大或变小，则总电阻也将相应的变大或变小。
并联电路的总电阻比任意一条支路的电阻都小（4）并联电路各支路中的电流与自身电阻成反比）即并联（）即并联111111112212211211221;(;R R I I IR R I U U R R I I R R I I R I R I U U R R I I =∴⇒====∴⇒=== 并联电阻有分流作用，在电源电压稳定的条件下，增加并联电路中的支路，对原各条支路无影响。
这说明在并联电路中，大的电阻分得的电流小，小的电阻分得的电流大。
(完整版)初中物理串联并联电路全攻略
一、依照实物图画出电路图依照实物图画出电路图是初中物理中常有的题目，在这里可做以下假设：(1)、导线像橡皮筋，可伸长可缩短，不会被扯断。
(2)、接点即可拆分，又能够合并。
并且能够搬动，只要不夸任何电路元件。
(3)、电路元件能够搬动，只要不超出任何接点。
(4)、导线能够拆股，可并股。
一般能够拆分多股，多股能够并为一股。
1、代替法、将实物图中的元件用特定的符号代替下来，再将图形整理成规范的电路图的一种方法。
代替时要注意：(1)、必定用特定的符号代替电路元件；(2)、接线柱上的连接地址不能够改变；(3)、电源极性、电表正负接线柱不能够颠倒。
2、节点法：(1)、在实物图中将各元件用字母标好；(2) 、从电源正极出发，找到一个节点（就像三歧路口同样，两条或三条或更多导线交的一点），假设为 A点。
(3)、从电源负极出发，找到一个支点，假设为B 点；(4)、在 A、 B 之间有电源的部分是干路，在A、 B 之间但没有电源的部分是支路；(5)、画出干路，并标出 A、 B 点；(6)、画出支路；(7)、比较实物图，依照从 A 点到 B 点的元件序次画出第一条支路；(8)、用同样的方法画出其他支路；(9)、检查整理，使电路图规范、雅观；注：画图时，随时将画出的元件用字母表示二、鉴识电路串并联的方法一、串通电路电路中全部的元件是逐个按次首尾连接起来的，此电路就是串通。
我们常有装饰用的“满天星”小彩灯，就是串通的。
家用电路中的开关与它所控制的用电器之间也是串通的。
串通电路有以下一些特点：（ 1）电路连接特点串通的整个电路只有一条电流的路径，各用电器依次相连，没有“分支点”。
（2）用电器工作特点：各用电器互相影响，电路中若有一个用电器不工作，其他的用电器无法工作。
（3）开关控制特点：串通电路中的开关控制整个电路，开关地址变了，对电路的控制作用没有影响。
即串通电路中开关的控制作用与其在电路中的地址没关。
二、并联电路若是电器中各元件并列连接在电路的两点间，此电路就是并联电路。
初中物理电路中的串联和并联解析
初中物理电路中的串联和并联解析电路是物理学中非常重要的一个概念，它通常由电源、导线和电器元件组成。
而在电路中，串联和并联是两种常见的连接方式。
本文将详细解析初中物理电路中的串联和并联概念及其特点。
一、串联电路串联电路是指电器元件按照依次相连的方式连接在一起，电流只能沿着一条路径流动。
在串联电路中，电流大小相等，总电压等于各电器元件电压之和。
例如一个简单的串联电路中包含了电源、电阻1和电阻2，电流从电源正极流入电阻1，再从电阻1流入电阻2，最后从电阻2流回电源负极。
这时，电流在电阻1和电阻2中的大小相等，总电压等于电阻1的电压与电阻2的电压之和。
串联电路的特点是：电流在各元件中大小相等，总电压等于各元件电压之和。
二、并联电路并联电路是指电器元件按照并行的方式连接在一起，电流可以分成多条路径流动。
在并联电路中，各路径上的电流之和等于总电流，电压相等。
例如一个简单的并联电路中包含了电源、电阻1和电阻2，电流从电源正极分成两条路径，分别通过电阻1和电阻2，最后再汇合流回电源负极。
这时，总电流等于电阻1中的电流与电阻2中的电流之和，而各元件中的电压相等。
并联电路的特点是：各路径上的电流之和等于总电流，元件电压相等。
三、串联和并联的比较1. 串联电路的总电压等于各元件电压之和，而并联电路的元件电压相等；2. 串联电路中电流在各元件中大小相等，而并联电路中总电流等于各路径上的电流之和；3. 串联电路的总电阻等于各电阻之和，而并联电路的总电阻由各电阻的倒数之和求得。
四、串联和并联的应用串联和并联在实际应用中都有重要的作用。
在电路中，串联电路可以用于控制电流大小，例如使用电阻来控制LED的亮度。
而并联电路可以用于分流和分压，例如使用电阻分压器来降低电压。
此外，串联和并联还在家庭电路、电子设备和电路板设计等方面得到广泛应用。
熟练掌握串联和并联的概念和特点，有助于理解和解决实际问题。
总结：初中物理电路中的串联和并联是电路中常见的两种连接方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中物理 串联和并联
B规律方法综合练
1．关于串联电路和并联电路，下列说法正确的是( C ) A．两灯串联在电路中，闭合开关，离电源正极近的灯泡先亮 B．马路上的路灯总是同时亮同时灭，一定是串联的 C．教室里的电灯都是并联的 D．手电筒的开关与小灯泡是并联的
初中物理 串联和并联 2．(多选)下列电路中属于并联电路的是( ACD)
[答案]图略
图15－3－13
初中物理 串联和并联
C高频考题实战练
1．卫生间要安装照明灯和换气扇，有时需要它们独立 工作，有时需要它们同时工作。下列电路图符合设计要求 的是( A )
图15－3－14
图15－3－5
初中物理 串联和并联
知识点 3 连接串联电路和并联电路
1．如图15－3－6所示，根据电路图连接实物电路。
[答案]如图所示
图15－3－6
初中物理 串联和并联
2．根据如图15－3－7甲所示的电路图，将如图乙所示的实物
图连接起来。
[答案]图略
图15－3－7
初中物理 串联和并联
知识点 4 生活中的电路
初中物理 电流和电路
串联和并联
初中物理 串联和并联
A知识要点分类练
知识点 1 串、并联电路的基本组成
1．电路最常见的连接方式有两种，如图15－3－1所示，几 个用电器依次串接在一起后，再接入电路的连接方式叫做 __串__联____；几个用电器的两端并列地连在一起，再接入电路 的连接方式叫做__并_联_____。
图15－3－1
初中物理 串联和并联
2．如图15－3－2所示的甲、乙两个电路图中，灯泡的连接方式
是( A )
A．甲是串联
B．乙是串联
C．甲、乙都是串联
图15－3－2
D．甲、乙都是并联
初中物理 串联和并联 3．如图15－3－3所示的电路中，开关闭合后，两个灯泡 并联的电路是( D )
图15－3－3
初中物理 串联和并联
知识点 2 串、并联电路的基本特点
1．串联电路中电流的路径只有___一_____条；用电器同时工 作，它们之间相互___影__响___；开关控制_所__有_____用电器， 如果开关的位置改变了，开关的控制作用__不_变_____。 2．并联电路中电流的路径有___多_____条；用电器同时工作， 它们之间相互__不_影__响___；干路开关控制_整__个_电__路__，支路开 关控制它所在的_支__路_____。
图15－3－11
初中物理 串联和并联 5．如图15－3－12所示，汽车在转向前，司机会拨动方向盘旁 边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭， 这两个转向灯在电路中的连接方式为__并__联____；司机所拨动的这 根横杆就相当于电路中的_开__关____源、两个开关和两只灯泡，请你设计电路，使S1闭合 时L1亮，S2闭合时L2亮。在虚线框中画出电路图，然后连接如 图15－3－13所示实物图。
图15－3－9
初中物理 串联和并联 3．电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室 中的照明灯是由冰箱门控制的(开门灯亮、关门灯灭)。在如 图15－3－10所示的电路图中，符合上述特点的是( D )
图15－3－10
初中物理 串联和并联 4．如图15－3－11所示的电路中，要使灯L1、L2串联，则应 闭合开关__S_1 _____，断开开关__S_2、__S_3__；要使灯L1、L2并联， 则应闭合开关__S_2、__S_3__，断开开关__S_1 ___；如果闭合开关S1、 S3，则会出现_电__源_短__路__，这是不允许的。
1．城市中的路灯是____并____联的；家庭中的所有用电器都 是___并_____联的，控制每个用电器的开关与该用电器是 ____串____联的；圣诞树上使用的“满天星”小彩灯，一串 彩灯内的各小灯泡是_串_______联的。
初中物理 串联和并联 2.交通路口安装着过斑马线的红、绿信号灯，下列符合 红、绿信号灯工作情况的电路图是( C )
初中物理 串联和并联
3．要在图15－3－4所示的电路中安装一个开关，关于安装
位置的说法正确的是( D )
A．一定要安装在a处
B．一定要安装在b处 C．一定要安装在c处
图15－3－4
D．以上三处均可安装
初中物理 串联和并联 4．如图15－3－5所示电路中，开关能够同时控制两盏灯， 且两灯发光情况互不影响的电路是( D )
