Lampsite室内深度覆盖创新解决方案
45G融合Lampsite室内覆盖解决方案
4/5G融合Lampsite 室内覆盖解决方案目录4/5G融合Lampsite室内覆盖解决方案 (3)一、问题描述 (3)二、分析过程 (3)2.1室内数字化(DIS：Digital Indoor System)概述 (3)2.2LampSite 支持5G NR共模演进的基本组网架构 (4)2.3LampSite 方案分析 (5)三、解决措施 (7)四、经验总结 (9)4/5G融合Lampsite室内覆盖解决方案【摘要】随着5G网络建设节奏加速及4G需求不断增长，各大营业厅作为室内覆盖场景，即面临着新增5G覆盖用户体验的需求，也面临现网用户体验恶化风险。
如何又快又好、还能节省成本的解决室内4、5G覆盖问题，需要从数字化4/5G共模角度入手，支撑5G快速部署，以及对网络改造且保障网络性能不下降。
【关键字】室内场景、4/5G共模、覆盖需求、数字化lampsite【业务类别】基础维护一、问题描述随着5G网络建设节奏加速及4G需求不断增长，各大营业厅作为室内覆盖场景，即面临着新增5G覆盖用户体验的需求，也面临现网用户体验恶化风险。
既要满足现网4G的需求，又要快速部署5G覆盖，是解决问题的目标所在。
但是，室内场景存在可用空间有限、安装施工进度慢影响现场客户体验、新增设备过多不利于成本控制等问题。
因此，正如室外宏站的网络改造必杀技——天馈融合，室分工程也可以从数字化4/5G 共模角度入手，支撑5G快速部署，以及对网络改造且保障网络性能不下降。
可是，数字化4/5G共模”牵一发而动全身“，如何精准制定改造策略？如何实现5G信号覆盖的同时，保障改造后现网性能不受影响？二、分析过程2.1室内数字化(DIS：Digital Indoor System)概述室内数字化(DIS：Digital Indoor System)是面向5G室内建网的最佳选择。
其基本架构和优势如下：室内数字化(DIS)方案的价值主要是：1、省钱，降本增收，使能室内大数据，减免物业准入费。
华为LampSite解决方案使用建议
华为LampSite解决⽅案使⽤建议LampSite解决⽅案使⽤建议1 LampSite 解决⽅案介绍LampSite系统仅有三级⽹元：基带处理单元BBU、中继扩展单元RHUB、射频天线⼀体化单元pRRU，各⽹元功能说明如下：pRRU: 射频拉远单元，实现射频信号处理功能，内置全向天线，⽀持U&L双模。
体积⼩、重量轻，造型美观，可通过吸顶、挂墙等⽅式安装在室内⽬标覆盖区域。
RHUB: CPRI接⼝压缩汇聚单元，接收BBU发送的下⾏基带数据传给pRRU，并将pRRU的上⾏基带数据经过⼀定的合路处理后向BBU发送。
内置PoE供电电路，可通过PoE向pRRU供电。
安装于站点的弱电井内或直接挂墙安装。
BBU:基带处理单元，功能同宏基站单BBU，集中安装在机房中。
2 LampSite 使⽤场景建议1、细分场景分析2.1 交通枢纽（机场、⽕车站）：2.1.1场景特点1)建筑空旷、⾯积⼤、钢结构为主，⾛线施⼯要求⾼；2)话务密度⼤，流动性强，数据业务需求⼤，⾼端⽤户⽐重⼤；3)节假⽇存在业务突发性超⼤容量需求。
2.1.2⽅案设计要点1)基于不同功能区业务体验需求，通过链路预算和仿真，规划容量、⼩区和覆盖指标；2)根据交通枢纽业务流动性强的特性，充分发挥共⼩区特性，规划⼩区，解决频繁切换和潮汐效应问题。
3)根据未来容量增长预测设计好⼩区分裂后的⼩区边缘区域，降低⼲扰。
2.1.3⽅案选型分析1)室内⼀体化微RRU（LampSite）：架构简单便于部署；内置MIMO满⾜⾼端⽤户的⾼速率体验需求；灵活⽀持⼩区合并/分裂，满⾜潮汐效应，以及未来容量扩展需求。
(优选)2)传统DAS: 需要部署2套DAS系统⽀持MIMO，部署困难；MIMO性能对2个天线的点位布放，功率平衡要求⾼，DAS系统的MIMO性能难以保障；扩容改造需要增加RRU以及进⾏线路改造，扩容困难。
(次选)2.1.4应⽤案例为什么北京机场选址LampSite解决⽅案？站点介绍北京机场，世界第⼆⼤的机场，建筑⾯积140万平⽅⽶客流量：8千万/年原2/3G系统为单路DAS系统痛点⼤型交通枢纽是当地重要地标之⼀，也是运营商的⼀个重要品牌窗⼝，⽤户体验⾄关重要，LTE建设MIMO是必须的，不能通过简单合路的⽅式解决LTE覆盖问题；原DAS系统深埋在建筑的⽔泥钢筋架构⾥⾯，⽆法再新建⼀套DAS系统与原系统形成MIMO；⽬前的3G DAS系统已经出现了容量瓶颈，但⽆法扩容，后续的LTE系统必须要建设⼀套可持续扩容演进的系统。
华为LampSite产品解决方案_图文
G+U双模
G: 1800 U: 2100
UMTS
RF
增加射频模块
G+U+L三模
G: 1800 U: 2100 L: 2600
■U+L双模三频
L: 1800 U: 2100 L: 2600
LTE
RF GSM UMTS
LTE
RF RF RF
G到L软件升级
LTE RF
UMTS LTE
0.16 0.12 0.08 0.04
0
13.8% 8.9%
1.2% 上行
13.1% 6.8% 2.5%
下行
<1dB 3dB 5dB 8dB
问题4：室内外各自为战， 没有协同
高层导频污染 兵乓切换 边缘速率下降
室外信号入侵
邻区漏配
掉话
室内信号外泄：
掉话概率增加
建议：多制式的整网协同，室内外网络自动配置是趋势
1
0.5
0 1T1R
1T2R
解决室分天线合理位置无法部署带来的弱覆盖问题，提高部署灵活度、改善边缘用户的数据体验
LampSite亮点5：独立解调
1 业界xDAS方案---混合解调
架构
性能
演进 协同
2 LampSite: 独立解调
共小区
共小区
不足：上行干扰信号迭加，容量受限
优势：一块基带板可进行12条通道的独立解调改善底噪
80m
LTE RF
支持2T2R，MIMO
相同覆盖条件下，与传统室分相比：
1. LampSite支持MIMO，可使小区总吞吐率 提升100%，边缘用户速率提升40%以上
2. 相比改造双路室内无源分布系统， LampSite可节省86％的部署时间
【华为】【Lampsite设计方案】及pRRU照片

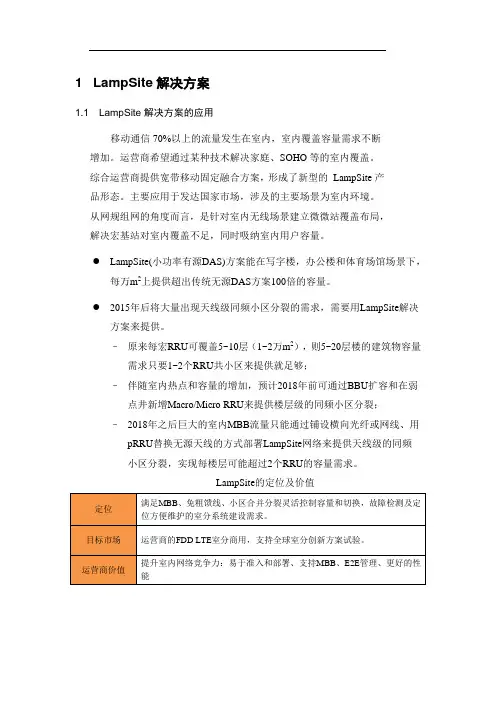

1 LampSite解决方案1.1 LampSite解决方案的应用移动通信70%以上的流量发生在室内，室内覆盖容量需求不断增加。
运营商希望通过某种技术解决家庭、SOHO等的室内覆盖。
综合运营商提供宽带移动固定融合方案，形成了新型的LampSite产品形态。
主要应用于发达国家市场，涉及的主要场景为室内环境。
从网规组网的角度而言，是针对室内无线场景建立微微站覆盖布局，解决宏基站对室内覆盖不足，同时吸纳室内用户容量。
●LampSite(小功率有源DAS)方案能在写字楼，办公楼和体育场馆场景下，每万m2上提供超出传统无源DAS方案100倍的容量。
●2015年后将大量出现天线级同频小区分裂的需求，需要用LampSite解决方案来提供。
–原来每宏RRU可覆盖5~10层（1~2万m2），则5~20层楼的建筑物容量需求只要1~2个RRU共小区来提供就足够；–伴随室内热点和容量的增加，预计2018年前可通过BBU扩容和在弱点井新增Macro/Micro RRU来提供楼层级的同频小区分裂；–2018年之后巨大的室内MBB流量只能通过铺设横向光纤或网线、用pRRU替换无源天线的方式部署LampSite网络来提供天线级的同频小区分裂，实现每楼层可能超过2个RRU的容量需求。
LampSite的定位及价值1.2 LampSite组网结构LampSite的主要组网结构如上图，使用BBU+RHUB+pRRU的连接方式进行组网。
该项目LTE新增覆盖方式改采用Lampsite设备安装，方便快捷，且后台易于统一管理优化。
pRRU支持LTE/WCDMA系统，pRRU 与RHUB采用超五类线连接供电，RHUB与BBU采用光纤连接。
pRRU实物。
SD联通LTE传统室分与lampsite创新解决方案对比分析
传 统 室 分
• 新增天馈
UMTS
LTE
多 系 统 合 路 器
Splitter
Antenna
Splitter
DAS系统天线
需增加约1倍
RF cable
LampSite
LampSite pRRU内置支持LTE MIMO
rHUB pRRU
One Ethernet cable to get LTE MIMO
主 干
UMTS
RRU
LTE RRU
光纤
UMTS
RRU
LTE RRU
GSM RRU
UMTS
RRU
LTE RRU
GSM
UMTS BBU
LTE BBU
LTE 新建一路天馈系统
“2G/3G单DAS LTE单DAS”改造方案
“2G/3G单DAS LTE 双DAS”改造方案
HUAWEI TECHNOLOGIES CO., LTD.
支持2T2R，MIMO
LampSite可大大降低LTE MIMO室分改造难度
HUAWEI TECHNOLOGIES CO., LTD.
华为保密信息，未经授权禁止扩散
Page 11
维护： Lampsite有源器件支持网管端到端监控，维护效率高
传统室分
pRRU
LampSite
RHUB
耦合器
功分器
BBU
538.77 34.24
80.85 101.74 22.4
440.81 250.04 203.00 1432.62 28.02
66.15 83.24 8.7
99.00 13.54
33.86 33.86 10.7
310.74 39.58
华为新型室分覆盖解决 - lampsite(经典)
RHUB
耦合器
功分器
BBU
分布天线
RNC/BSC
网络监控盲区
统一网管M2000
覆盖末端可管理，整个系统无监控盲区
各楼层KPI与话务分布一目了然，每个设备的工作状态尽在掌握中
亮点3：单LTE支持双流MIMO，无需室分改造
LTE RF
支持2T2R，MIMO
相同覆盖条件下，与传统室分相比： 1. 相比改造双路室内无源分布系统，LampSite可节省86％的部署时间 2. LampSite支持MIMO,有30～50％增益，由于建筑物特征差异较大，不同
华为新型室内覆盖解决方案 -- Lampsite
2013/06
目录
LTE室分建设所面临的挑战 Lampsite创新型室分解决方案 端到端服务高质量部署LTE室分网络 Lampsite场景应用
集团要求：推进室分专项整治，持续提升室分系统质量
以“一高一低（高干扰、低话务）”问题小区作为整改重点，推 动室分质量（高质差）和业务吸收能力（超闲）的提升
LampSite
架构灵活，支持GTL迭加
支持三个子模块拼装 子模块在线拔插，随业
务扩容
亮点1：结构简单，节省室分建设周期60％
传统室分系统
LampSite系统
耦合器 功分器
硬软 重轻
物业协调难， 施工难
网线部署，以宽带名义， 易于施工
pRRU Cat5
• 器件质量不一致链 • 器件少，都是电信级
• 路预算不准
• 无需链路预算
RHUB
• 工程质量难监控 • 节点少，工程易监控
馈线
• 多制式功率不平衡 • 多制式功率参数调整
BU
lampsite创新解决方案使用场景及效果
弹性系统，软件控制灵活扩容
• 随容量变化重划小区 •无须再进楼布线
终极场景: 每pRRU一个小区
rHUB
Cell 1
Cell 2 OSS
Cell 3 BBU
小区劈裂 瞬间容量翻倍 rHUB
Cell 1 Cell 2 Cell 3
Cell 4 OSS
Cell 5 Cell 7
Cell 6 BBU
Cell
BBU
易于部署
用网线替代射频馈线，更易部 署，降低物业准入难度
上海皇冠假日酒店GTI现场体验/现网测试
华为 lampsite
现场体验，视频流畅
手机测速软件： 65.9M(最大) 48.5M(平均)
峰值速率测试
103.7Mbps
隔两堵墙场景
71.92Mbps
ห้องสมุดไป่ตู้
双UE测试
上行 下行
50.8Mbps 50.85Mbps
杭州保俶路移动营业厅，无TDL室分覆盖，影响业 务开展；采用华为LampSite双室分解决方案进行覆盖； 实测峰值可达110Mbps，平均104Mbps；
办公室
机房 pRRU2
pRRU1
营业厅
BBU和rHUB安装在机房内
PRRU2挂墙安装
PRRU1吸顶安装
HUAWEI TECHNOLOGIES CO., LTD.
场景:Lampsite创新方案降低室分建设难度、提升室分容量
关键挑战
新建双室分部署难度较大、施工困难场景； 传统室分需要进行改造双室分的场景； 物业装修原因无法进行现有室分改造的场景； 传统室分为无源器件，无法有效监控质量；
解决方案
单室分改造： 只需在信源处合入LTE信源，并完成相关支路 改造即可完成，成本较低； 双室分改造： 需要新增一路馈线系统，同时要保证功率及 时延的平衡设计，从而保证MIMO的容量优势。 改造工程复杂，总体成本和新建一套室分系统差 不多 新建室分场景： 对于容量热点区域，如VIP客户，建议建设双室分， 充分利用双室分容量优势
华为的“无线点系统”（Lampsite室内覆盖解决方案）
华为的“无线点系统”（Lampsite室内覆盖解决方案）【华为Lampsite pRRU】基本概念华为LampSite提供综合的室内覆盖解决方案，解决不同场景下的室内网络覆盖和容量问题，提供高性能增益和更好的移动宽带用户体验。
相对于传统DAS（分布式天线系统），华为LampSite具有可演进、可升级、易部署等优势，同时支持多频多模、载波聚合、多入多出等技术。
【Lampsite室内覆盖解决方案与其他系统的比较】系统架构及主要指标【华为Lampsite系统架构】（1）微RRU - pRRU–支持三模拼装，模块插拔支持G/U/L–内置天线，频段与制式灵活转换–每模块功率：2x100mw–分集接收2T2R– 3Kg（2）RHub– CPRI接口压缩汇聚单元– 1U高，小于8公斤– E2E可管理，元器件少，维护方便– 8网口PoE供电，集中备电（3）数字单元 - BBU–与现网BBU完全一致// 爱立信的RDS系统的IRU与RD之间传输的是中频信号。
// 华为RHub和pRRU间传输的是基带信号。
优缺点（个人看法）1、优点：（1）小型化便于快速部署结构简单，物业准入相对容易；同时，以太网供电传输一体了降低部署难度。
（2）支持多制式扩展，扩容更加容易在原有BBU上扩容，扩容简便；一个pRRU承载多个制式；LTE MIMO天然支持，大容量一步到位。
（3）统一监控实现100%网络融合统一网管，简化运维，其独立解调降低底噪，进一步提升网络容量和性能，提升了网络性能。
2、缺点：（1）高成本这些有源接入点的成本远高于那些室内分布的“蘑菇头”，较爱立信点系统比较简单的末梢系统，pRRU相对较为复杂（需要处理基带信号），成本更高。
（2）设备尺寸较大一个pRRU承载多个制式直接导致其设备尺寸和重量较大，安装位置都到限制。
（3）RHub功能过于简单rHub主要完成CPRI信号由光到电的转换过程，不做信号的深度处理。
lampsite产品概述
LampSite解决方案产品概述文档版本03发布日期2014-03-30版权所有© 华为技术有限公司2014。
保留一切权利。
非经本公司书面许可，任何单位和个人不得擅自摘抄、复制本文档内容的部分或全部，并不得以任何形式传播。
商标声明和其他华为商标均为华为技术有限公司的商标。
本文档提及的其他所有商标或注册商标，由各自的所有人拥有。
注意您购买的产品、服务或特性等应受华为公司商业合同和条款的约束，本文档中描述的全部或部分产品、服务或特性可能不在您的购买或使用范围之内。
除非合同另有约定，华为公司对本文档内容不做任何明示或默示的声明或保证。
由于产品版本升级或其他原因，本文档内容会不定期进行更新。
除非另有约定，本文档仅作为使用指导，本文档中的所有陈述、信息和建议不构成任何明示或暗示的担保。
华为技术有限公司地址：深圳市龙岗区坂田华为总部办公楼邮编：518129网址：客户服务邮箱：support@客户服务电话：4008302118产品概述目录目录1 产品定位和特点 (3)1.1 产品定位 (3)1.2 产品特点 (3)1.2.1 GSM/WCDMA/LTE制式 (3)1.2.2 WLAN制式 (4)2 产品架构 (5)2.1 概述 (5)2.1.1 产品组成 (5)2.1.2 典型配置 (6)2.2 BBU3900 (11)2.3 DCU (11)2.4 RHUB3908设备 (11)2.4.1 RHUB3908外形 (12)2.4.2 RHUB3908接口 (12)2.4.3 PSU (15)2.5 pRRU3901设备 (16)2.5.1 pRRU3901外形 (16)2.5.2 pRRU3901接口 (17)3 安装与应用场景 (21)3.1 安装场景 (21)3.2 应用场景 (21)4 运维系统架构 (23)5 技术指标 (25)5.1 射频指标 (25)5.2 WiFi指标 (28)5.3 整机指标 (28)5.3.1 RHUB3908整机指标 (28)5.3.2 pRRU3901整机指标 (29)5.4 环境要求 (29)5.5 遵从协议及标准 (30)6 缩略语表 (32)1 产品定位和特点1.1 产品定位在移动通信技术日新月异发展的今天，如何利用创新的技术优化无线网络的建网方式，如何融合多元技术，降低运营商的投资风险，助力构建面向未来的移动网络，无疑将成为运营商选择合作伙伴和网络建设投资的关注点。
华为LampSite解决方案使用建议
LampSite解决方案使用建议1 LampSite 解决方案介绍LampSite系统仅有三级网元：基带处理单元BBU、中继扩展单元RHUB、射频天线一体化单元pRRU，各网元功能说明如下：pRRU: 射频拉远单元，实现射频信号处理功能，内置全向天线，支持U&L双模。
体积小、重量轻，造型美观，可通过吸顶、挂墙等方式安装在室内目标覆盖区域。
RHUB: CPRI接口压缩汇聚单元，接收BBU发送的下行基带数据传给pRRU，并将pRRU的上行基带数据经过一定的合路处理后向BBU发送。
内置PoE供电电路，可通过PoE向pRRU供电。
安装于站点的弱电井内或直接挂墙安装。
BBU:基带处理单元，功能同宏基站单BBU，集中安装在机房中。
2 LampSite 使用场景建议1、细分场景分析2.1 交通枢纽（机场、火车站）：2.1.1场景特点1)建筑空旷、面积大、钢结构为主，走线施工要求高；2)话务密度大，流动性强，数据业务需求大，高端用户比重大；3)节假日存在业务突发性超大容量需求。
2.1.2方案设计要点1)基于不同功能区业务体验需求，通过链路预算和仿真，规划容量、小区和覆盖指标；2)根据交通枢纽业务流动性强的特性，充分发挥共小区特性，规划小区，解决频繁切换和潮汐效应问题。
3)根据未来容量增长预测设计好小区分裂后的小区边缘区域，降低干扰。
2.1.3方案选型分析1)室内一体化微RRU（LampSite）：架构简单便于部署；内置MIMO满足高端用户的高速率体验需求；灵活支持小区合并/分裂，满足潮汐效应，以及未来容量扩展需求。
(优选)2)传统DAS: 需要部署2套DAS系统支持MIMO，部署困难；MIMO性能对2个天线的点位布放，功率平衡要求高，DAS系统的MIMO性能难以保障；扩容改造需要增加RRU以及进行线路改造，扩容困难。
(次选)2.1.4应用案例为什么北京机场选址LampSite解决方案？站点介绍北京机场，世界第二大的机场，建筑面积140万平方米客流量：8千万/年原2/3G系统为单路DAS系统痛点大型交通枢纽是当地重要地标之一，也是运营商的一个重要品牌窗口，用户体验至关重要，LTE建设MIMO是必须的，不能通过简单合路的方式解决LTE覆盖问题；原DAS系统深埋在建筑的水泥钢筋架构里面，无法再新建一套DAS系统与原系统形成MIMO；目前的3G DAS系统已经出现了容量瓶颈，但无法扩容，后续的LTE系统必须要建设一套可持续扩容演进的系统。
LampSite产品介绍及勘测设计
LampSite勘测设计流程
在Lampsite勘测设计前， 首先应该熟识产品基本
特性以及对安装环境的
要求等，以便有针对性 的进行勘测，并结合产
品特性及限制条件进行
规划设计
HUAWEI TECHNOLOGIES CO., LTD.
保密材料，注意发放范围
LampSite站点勘测
勘测流程和勘测内容与传统DAS系统大部分相同，但需重点关注：
Page 10
LampSite，DBS3900 IBS DCU介绍
MRFC MRFC
MRFC
FAN MRFC MRFC
MRFC
DPC UPEU
主要功能为提供基站外部RF射频接口接入和基带信号的转换。
单板名称
配置槽位 1、环境监控接口板；
槽位原则
UPEU
POW2
2、固定配置在POW2槽位。 1、MRFC射频板
RHUB可以接8个pRRU RHUB支持G1小区+2个U扇区(4个小区) RHUB支持4个L小区 支持LTE 20M/15M/10M CPRI 2:1压缩
支持2块卡并发 G+U并发 FDL+TDL并发 U+L并发 频段/制式 U 2.1G 1T2R：2载波,100mw/载波 FDL 1.8G /2.1G 2T2R:1载波, 2x100mw
覆盖规划
综合优化
需要针对PRRU的实际输出功率和所使用频段专门规划。
综合优化 容量、参数 规划
与传统DBS+DAS相同。
小区、组网 规划
综合优化
需要针对PRRU产品特性并结合容量规划进行小区、组网 规划。
HUAWEI TECHNOLOGIES CO., LTD.
LampSite15_1_解决方案及产品介绍-南京移动
1.25G/3.072/10.1G支持固定速率配置 1.25G/3.072/10.1G支持固定速率配置
10.1G
主链速率
4.9G/9.8G
4.9G/9.8G/10.1G
4.9G/9.8G/10.1G
10.1G （ 备 注 ： 联 通 模 块 10.1G （ 备 注 ： 联 通 模 块
9.8G/10.1G）
载波)
载波)
DCU合路规格
RHUB 内 ： 1DCU(U/G/L 选带) RHUB 间 ： 1DCU(U/G/L 选带)
RHUB 内 ： 2LTE( 选 频 )+2U （ 选 频 ） +2G/C(选带) RHUB 间 ： 2LTE( 选 频 )+2U （ 选 频 ） +2G/C(选带)
RHUB内：1DCU RHUB间：1DCU
BBU （with DCU）
AC
新RFC
RF信号接入
RHUB
BBU （with DCU）
Opt3: pRRU级链
Opt4：IPoC组网
Page 3
硬件配套关系
硬件类型
RRU
RHUB BBU 老DCU
pRRU3902(18B) pRRU3907(18B) pRRU3911(18B) pRRU3916(18B) pRRU3912(18B) pRRU3917(18B) pRRU5922
接口标识 CPRI0~CPRI1
EXT_ALM
MON PWR0~PWR7/CPRI _E0~CPRI_E7 交流输入插座 接地螺钉
说明
RHUB与BBU/DCU直连或RHUB级联 信号传输光接口。 干结点告警接口，用于被监控设备的 告警监控。 RS485接口
华为LampSite解决方案使用建议
文档密级
华为LampSite解决方案使用建议
1 LampSite 解决方案介绍
LampSite系统仅有三级网元：基带处理单元BBU、中继扩展单元RHUB、射频天线一体化单元 pRRU，各网元功能说明如下： pRRU: 射频拉远单元，实现射频信号处理功能，内置全向天线，支持U&L双模。体积小、重 量轻，造型美观，可通过吸顶、挂墙等方式安装在室内目标覆盖区域。 RHUB: CPRI接口压缩汇聚单元，接收BBU发送的下行基带数据传给pRRU，并将pRRU的上行 基带数据经过一定的合路处理后向BBU发送。内置PoE供电电路，可通过PoE向pRRU供电。安装于 站点的弱电井内或直接挂墙安装。 BBU: 基带处理单元，功能同宏基站单BBU，集中安装在机房中。
价值
1/3 的DAS建设周期，4个月完成2200+pRRU部署； 1/2 的DAS部署成本； 3倍DAS性能，140Mbps峰值速率，业务体验竞争力第一； LampSite部署1年内数据流量增长了27倍。
2016-2-25
华为保密信息,未经授权禁止扩散
第 3 页, 共 8 页
文档名称
文档名称
文档密级
2.3 大中型公共楼宇（写字楼/商超/酒店/医院）
2.3.1 区，办公区，客房区，电梯，停车场等），高端用户 多，话务量随功能区和时间变化，话务量密度较大，用户体验要求高。
2.3.2
1)
方案设计要点
根据人员流动方向， 规划小区， 减少切换； 同时， 要充分考虑后续扩容需求设计小区边缘， 尽量采用平层垂直分区方式；
覆盖面积
注：单 pRRU覆 盖面积， 考虑了多 pRRU时 20%的重 叠覆盖 区，且进 行了一定 的取整 （仅供参 考，非精 确数据）
华为新型室分覆盖解决 - lampsite(经典)
高档酒店
高端写字楼
购物中心
pRRU pRRU pRRU
新增rHUB
网线
宏站BBU
Lampsite购物中心覆盖解决方案
pRRU pRRU
RHUB BBU
pRRU pRRU pRRU pRRU
场景特点及客户挑战
• 平层面积大、室内较为空旷，人流量大，功能区多，高端用户较多，话 务高峰随功能区、时间变化；
• 路预算不准
• 无需链路预算
RHUB
• 工程质量难监控 • 节点少，工程易监控
馈线
• 多制式功率不平衡 • 多制式功率参数调整
RRU
BBU
光纤
光纤
BBU
解决器件质量、工程实施质量影响室内覆盖应用质量的问题，管理方式转变为对主设备质量管理
亮点2：与宏网共网管，室内管理无盲区
传统室分
LampSite
次高价值区： 话务量较高， 用户数较多
KPI性能分析
目标站点 优先级列表
CBD 居民小区
潜在价值区： 话务量中等， 用户增长快
低价值区：话务量 低，用户增长慢
Lampsite部署：聚焦中高价值区域，保证投资收益
针对容量需求高、客户感知要求高的站点， 建议部署Lampsite
扩容需求高、制式演进需求的站点，建议部 署Lampsite
pRRU
RHUB
耦合器
功分器
BBU
分布天线
RNC/BSC
网络监控盲区
统一网管M2000
覆盖末端可管理，整个系统无监控盲区
各楼层KPI与话务分布一目了然，每个设备的工作状态尽在掌握中
亮点3：单LTE支持双流MIMO，无需室分改造
LTE RF
华为新产品
单pRRU输出功率调整
pRRU pRRU
Marco
pRRU pRRU
RHUB
调整后
调整前
通过调整输出功率降低干扰 HUAWEI TECHNOLOGIES CO., LTD.
演进
性能
部署
单pRRU故障定位
pRRU
pRRU
pRRU
pRRU
WDT
pRRU
pRRU
RHUB
使用华为WDT定位故障，可以减低操作维护成本
仿生设计
优雅美观的斐波那契曲线排列孔纹 独特的侧面散热设计
散热能力提升30%以上
快速海量部署
单模块安装小于5分钟 线缆完美隐藏，背部出线 模块与吸顶间隙减小近50% ，更加融合
Page 11
平滑演进：一盒式多模多频
扩展
演进
性能
部署
UMTS
UMTS UMRTFS
UMTS & LTE
+ LTE 射频单元
结论: 端到端总成本 LampSite << DAS
Page 22
LampSite&宏站共OSS
传统DAS: 无法运维 故障处理难度大
演进
性能
部署
LampSite: 跟宏站共运维 一个团队，端到端管理
耦合器
分布式天线 功分器
pRRU RHUB BBU
基站 无源部件
共OSS
指标分布明朗，便于故障处理
300Mbps @ 20M+20M 150Mbps @ 10M+10M
优质网络 高清视频/语音，想有就有
HUAWEI TECHNOLOGIES CO., LTD.
演进
性能
LampSite介绍
Page 9
结论：架构选择，是决定室分系统成败关键
基站独立解调共 小区技术
技术关注点 如何满足高体验要求的大
面积覆盖 如何实现覆盖到容量的随
需而变
信源 规划
技术关注点： 如何减少室分节点，
从而减少故障点 如何实现室分网络可
视、可管
RRU微型化技术
室分 结构
整网 协同
室内外协同 SON技术
技术关注点 如何实现多频段网络室
建议：多制式的整网协同，室内外网络自动配置是趋势
多制式共存，邻区数量急剧增加
邻区配置工作量加大 室内外多频段切换参数优化兼顾难
18x
108
6 10x 60
GSM
GSM/UMTS
GSM/UMTS/LTE
各频段损耗不同，协同优化难度加大
高频段功率加大，低频段可能外泄 低频段功率加大，高频段可能弱覆盖
Page 12
LampSite，组网示意图
RHub 光 纤
PoE供电，集中备电 单Rhub支持8pRRU
网
Cat5e/6e
线
100~200米
pRRU
UMTS GSM LTE
G
GU L
BBU
支持4级Rhub级联 单BBU支持168pRRU
LampSite
架构灵活，支持GUL迭加
支持三个子模块拼装 子模块在线拔插，随业务扩容
Data service increase rapidly
(PB/month) (2009-2015 CAGR 113%)
12,000.0 10,000.0
10,111.4
8,000.0 6,000.0
5,966.9
4,000.0
中国联通Lampsite解决方案介绍及应
Cat5E/6网线 POE供电
L1800+U2100 2x100mw MIMO 2.6L, 3Kg
RHUB
光纤
pRRU供电传输单元 4 级级联 8 pRRU/RHUB
BBU
Transport networks
同宏网BBU 12RHUB/BBU 96 pRRU/BBU
仅4 个月完成部署
• 2200个pRRU • 46个BBU
初期共小区
未来分裂
140Mbps 峰值速率 110Mbps 平均速率 LTE MIMO
性能卓越
先于移动、电信率先实现首都机场4G室内覆盖，为海内外用户提供极致4G业务体验
郑州火车站：缓解宏网压力，激发用户流量需求
UMTS 2.1G 6 BBU 23 RHUB 103 pRRU
2G RRU BBU 3G RRU BBU 4G RRU 合路器 耦合器 功分器 干放 天线
rHub
pRRU
光纤 BBU
特点2：同宏网共一套网管，所有网元可通过现网网管监控
传统室分
pRRU RHUB
功分器
LampSite
耦合器
BBU
RNC
分布天线
网络监控盲区
统一网管M2000
整个系统无监控盲区
每个设备的工作状态实时监控， 支持同宏网级别的KPI与话务统计
Splitter
Antenna
Splitter
DAS系统天线 需增加约1倍
RF cable
LampSite
天然支持U&L，自带内置天线，支持LTE双通道MIMO，无需进行室分改造即可达到峰值速率
rHUB
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
邻区漏配
掉话
室内信号外泄：
掉话概率增加
多制式的整网协同，室内外网络自动配置是趋势
多制式共存，邻区数量急剧增加
✓ 邻区配置工作量加大 ✓ 室内外多频段切换参数优化兼顾难
18x
108
6 10x 60
2G
2G+3G
2G+3G+4G
各频段损耗不同，协同优化难度加大
✓ 高频段功率加大，低频段可能外泄 ✓ 低频段功率加大，高频段可能弱覆盖
光纤
超五类/六类网线 100~150m
pRRU
微RRU
FDD
TDD RF
FDD RF
CDMA RF
FDD C TDD
BBU：与现网BBU完全一样
单基带板可支持： 36个LTE小区
支持三模在线内置拼装 每模块功率：2*100mW 分集接收:2T2R POE供电
FDD 2.1 FDD 1.8G TDD 2.3/2.6
与宏网共网管
LampSite解决方案，从组网结构简化、产品结构优化、整网协同自动化、监控网管化实现室内覆盖
“建之好用、用之能久、久之可变”
LampSite（灯泡站）整体解决方案，室内布放像换灯泡一样简单
灯泡站三级组网架构
灯泡站射频架构灵活，支持多模模块迭加
Rhub
✓CPRI接口压缩汇聚单元 ✓8网口pRRU 网线供电单 元，集中备电 ✓1U高、小于8kG
12
79
5
合格率 41% 70% 70% 83% 86%
主要不合格指标 互调、功率容量、隔离度 互调、插入损耗 互调、驻波比 互调 互调、增益
节点老化/故障，导致问题站点不断增多
组网架构复杂，层级多，器件复杂，隐患多
问题3：传统DAS室内外各自为战， 没有协同
高层导频污染 兵乓切换 边缘速率下降
室外信号入侵
目录
1 传统室内覆盖面临的困境 2 华为全新的室内覆盖方案 3 华为LampSite设备及结构 4 华为LampSite方案的勘察及设计
面向未来，室内覆盖解决方案需改进，从根本上改善室内覆盖的质量
扁平化组网结构
技术关注点 减少网络层级结构，使网络
结构扁平化 减少室分节点，从而减少故
障点
组网 结构
•室内外宏微协同
工程
维护
容量
体验
扁平化三层组网结构，相比传统室分系统，施工更简单
传统室分系统 复杂
简单 LampSite系统
耦合器 功分器
馈线 BBU
RRU 光纤
硬软 重轻
有损耗
无损耗
物业协调难，施工难 以宽带改造的名义，易于施工
建设周期节省60％
• 器件质量不一致 • 链路预算不准 • 工程质量难监控 • 多制式功率不平衡
• 器件少，都是电信级 • 无需链路预算 • 节点少，工程易监控 • 多制式功率参数调整
光纤
pRRU Cat5
Rhub BBU
解决器件质量、工程实施质量影响室内覆盖应用质量的问题，管理方式转变为对主设备质量管理
工程
维护
容量
体验
与宏网共网管端到端透明可视，解决传统室分维护难题
传统室分
器件多，监控盲点 多，故障定位困难。
LampSite系统 设备篇
• BBU：
基带处理单元，实现基带信号 处理功能，跟现网BBU完全一 样，可以和宏网的BBU共享；
5G室分系统解决方案
华为LampSite英文版宣传视频
目录
1 传统室内覆盖面临的困境 2 华为全新的室内覆盖方案 3 华为LampSite设备及结构 4 华为LampSite方案的勘察及设计
问题1：现网DAS室分直接合路无法实MIMO
无MIMO的LTE相对HSPA+体验提升有限，且 无法满足室内大容量需求场景
整网 协同
室内外协同 SON技术
技术关注点 控制室内信号外泄，实现室
内外协同的网络自动调整 调度室内用户优先驻留室内，
提升室内业务占比
技术关注点 满足高体验要求下，MIMO
大面积覆盖需求 实现覆盖到容量的随需而变
RRU微型化技术
产品 结构
监控 模式
技术关注点 与宏网共网管，实现室分器
件可监控，可管理，故障可 告警，可定位
自动邻区配置：依据手机邻区测量信息自动增加/删除邻区
自动导频功率调整：依据KPI报告自动调整pRRU导频功率
删除邻区
更新邻区信息
OSS
自动调整切 换参数调整
依据UE历史切 换失败原因自动 优化
增加邻区
切换太早
切换太晚
解决室内信号外泄、邻区漏配、切换参数不合理等问题
兵乓切换
目录
1 传统室内覆盖面临的困境 2 华为全新的室内覆盖方案 3 华为LampSite设备及结构 4 华为LampSite方案的勘察及设计
CDMA 800
LampSite与DAS方案对比：易实施，可管控，容量大，体验好
mDAS=DAS
LampSite
小区级可控
Vs.
场景痛点
DAS
LampSite
工程
需要专业的设计公司，网络层级多， 网线替代馈线，物业易准入；利用楼宇的综合布线 器件多，质量差，工程复杂，进场难 系统，简单快速部署
维护
BBU
监控盲区
直放站
干放 耦合器 耦合器
pRRU
Rhub
BBU
LampSite pRRU
三级
二级
一级
全程监控，直达末梢
路由器
客户端
M2000
✓ 与宏网共网管，方便维护，降低运维成本 ✓ 可视化管理，直观监控全网设备情况 ✓ 精准统计各区域话务分布，指导网络规划
网络直观可视
工程
维护
容量
体验
DAS系统无法进行室内外协同，LampSite宏微协同自动化
大量无源器件，网管上不可见，无法 与宏网共网管，可快速定位故障，还可实时监控数
监控维护，故障点无法快速定位
据流量，助力流量经营
容量
DAS系统只是覆盖的延伸，无容量的 pRRU是小功率RRU设备，可根据情况进行小区合
概念
并和裂分
体验
多系统合路导致低噪抬升；室内RU间 •室内pRRU间协同
无法协同，室内外宏微间无协同
走线路由设计的准确性
施工部署方案的遵从性
端到端组网性能依赖集成，不依赖产品
双路天线功率不平衡导致性能下降
Байду номын сангаас
问题2：传统室分组网结构不合理，节点多， 隐患多，故障定位难
器件质量良莠不齐，合格率低，后患无穷
器件 3dB电桥 合路器 耦合器 功分器 室分天线
测试量 涉及厂家
258
12
150
9
336
15
111
Mbps 100 90 80 70 60 50 40 30 20 10
0
测试数据
HSPA+
LTE 1T1R
LTE 2T2R
MIMO是体现 LTE 网络高性能的关键技术
传统DAS单改双,实际落地困难重重
New Reuse
3G RRU
光纤
LTE RRU
光纤
3G RRU
LTE RRU
3G BBU LTE BBU
