水轮发电机组运行及操作
水轮发电机组运行规程
#3水轮发电机组运行规程编写：詹振霞、江向东修订：江向东审核：罗君雄刘建峰审定：黄辉娇批准：杨炳良二00六年十二月十三日目录1 主题内容和适用范围………………………………………………………………………………（）2 引用标准……………………………………………………………………………………………（）3 总则…………………………………………………………………………………………………（）4 机组运行操作………………………………………………………………………………………（）5 机组运行检查项目…………………………………………………………………………………（）6 机组故障及事故处理………………………………………………………………………………（）7 发电机保护装置……………………………………………………………………………………（）8 励磁系统……………………………………………………………………………………………（）9 厂用电系统……………………………………………………………………………………………（）10 辅助设备……………………………………………………………………………………………（）附录A 发电机主要技术参数…………………………………………………………………………（）附录B 励磁系统主要技术参数………………………………………………………………………（）附录C 水轮机主要技术参数…………………………………………………………………………（）附录D 液压工作蝶阀主要技术参数…………………………………………………………………（）附录E 电动检修蝶阀主要技术参数…………………………………………………………………（）附录F 辅助设备主要技术参数………………………………………………………………………（）附录G 发电机保护装置液晶显示说明………………………………………………………………（）附录H 发电机保护压板定义…………………………………………………………………………（）附录I 油、水、气系统阀门编号……………………………………………………………………（）1 主题内容和适用范围1.1 本规程规定了池潭水电厂#3水轮发电机组的运行规定、操作、检查、故障及事故处理等内容。
电站水轮发电机组运行操作步骤
电站水轮发电机组运行操作步骤
1、检查水轮发电机组的各个部件是否完好无损，特别是水轮叶片、
轴承、发电机等部件，确保没有发现明显的损坏或故障；
2、检查导水管道和水箱是否通畅，有无渗漏现象，并及时清理杂物，确保水流顺畅；
3、检查水轮发电机组的电气设备，包括接线端子、电缆、开关等是
否接触良好，无松动或短路现象；
4、启动水轮发电机组前，需要检查发电机组的冷却系统，确保冷却
水流通无阻，冷却效果良好；
5、检查润滑系统，确保润滑油充足，并启动润滑油泵，确保各个润
滑点润滑正常；
6、检查并调整发电机组的自动调压、并网控制等参数，确保发电机
组的输出电压、频率等参数符合要求；
7、启动水轮发电机组前，应先通知相关人员远离发电机组，以确保
人员安全；
8、启动水轮发电机组，按照启动顺序依次启动发电机组主机、辅助
机组等，确保各个部分逐渐稳定运行；
9、启动后，监测各个参数，包括电流、电压、频率、温度等，确保
发电机组运行正常；
10、定期检查发电机组的运行状态，包括机械振动、噪音、温度升高等，发现异常及时处理；
11、发电机组停机时，先关闭降压器、断开并网装置，然后按照逆序
停止各个设备，确保安全停机；
12、定期进行维修保养工作，包括对各个部件进行检修、润滑油更换、设备清洗等，延长发电机组的使用寿命。
以上是电站水轮发电机组运行的一般操作步骤，具体步骤和注意事项
应根据不同的水轮发电机组型号和实际情况进行调整和补充。
同时，在操
作过程中，要注重安全事项，遵守操作规程，确保人员和设备的安全。
水轮机运行规程
水轮发电机运行规程前言原电力工业部首次颁发的《发电机运行规程》，为发电厂编制现场运行规程提供了依据，规定了发电机统一的运行标准，对保证发电机安全经济运行，起到了积极的作用。
1982年，原水利电力部根据电力工业发展的需要和实践经验的总结，对原规程作了修订，修订后的规程自1982年6月颁发以来已近20年。
在此期间，大容量、高电压、国外制造的发电机相继投入运行，发电机的结构、材料、技术性能、自动化程度、辅助设备及安全监测装置配置等都随着科技进步发生了很大变化，原规程的部分条文已不适应设备现状；随着运行管理经验的积累和管理方法的改进，以及现代化管理手段的不断采用，运行单位对发电机运行管理的水平有了很大提高，仍沿用原规程规定的管理程序、方法已不能适应保证发电机安全经济运行的需要。
这本《发电机运行规程》适用于汽轮发电机和水轮发电机，是二者通用的技术标准，有关汽轮发电机和水轮发电机的特殊规定在规程中虽作了注明，但合并在一起重点不够突出，使用不够方便，也不能对各自的特点进行必要的、详细的规定，随着水力发电厂装机容量比重不断增大，有必要对水轮发电机单独编制运行规程。
基于上述情况，为适应生产的发展和电力工业的科技进步及与国际接轨的需要，原电力工业部科技司技综［1994］42号文《关于下达1994年制定、修订电力行业标准(第一批)的通知》下达了由原东北电力集团公司修订原水利电力部颁发的《发电机运行规程》、重新编制《水轮发电机运行规程》的任务。
《水轮发电机运行规程》编制工作自1995年末开始，在原东北电力集团公司组织领导下，由丰满发电厂负责规程的修订编写。
在规程修订过程中，对原规程条文作了细致地分析研究，查阅了有关发电机设计、制造、技术条件、使用要求、技术标准等文献资料，结合当前水轮发电机制造、运行的具体情况和今后技术的发展，提出了原规程保留、删除、改动、补充、完善的内容。
在此基础上对部分水电厂进行了调研和征求意见后，提出了规程初草，并形成送审稿。
水轮发电机调相运行
一、水轮发电机的无功功率调节什么是无功功率呢？它是串并联电路上的电感元件和电容元件之间、交流电源和负载之间以及发电机和电力系统之间互相交换的电磁功率。
在一个交流电周期内，无功功率的平均功率为零，亦就是说无论是电源或负荷在输出或吸收无功功率时，都不消耗电能。
由于电力系统中许多负荷如变压器、感应电动机及日光灯的镇流器等，都需要吸收无功功率来建立自己的交变磁场，因此同步发电机不仅要向电力系统输送有功功率，而且要输送无功功率。
二、水轮发电机的调相运行首先说明什么是调相机？同步调相机是不带机械负载（或带很少机械负荷）的同步电动机，一般把它装在枢纽变电站即负荷中心；用来吸收电容性电流（像一个并联电容器），有时也用来向电网吸收电感性电流（像一个并联电抗器），以达到稳定电网电压、保证电能质量等目的。
水轮发电机调相就是因某些水电厂在电力系统中的特殊作用要把厂内的水轮发电机当成调相机来运行。
即把发电机变成电动机，向电力系统吸收有功功率，把电能变成机械能推动机组旋转；同时增加励磁电流向系统输送无功功率。
运行着的同步发电机变成同步电动机在原理上说是比较简单的。
发电机变成电动机，旋转方向和转速仍然不变，如果电力系统的频率是额定值，电动机的转速仍然和发电机一样是同步转速；电动机吸收电网的有功功率，电流是流进原同步电机定子绕组的；转子磁场和定予磁场之间的功率角改变了。
当按发电机运行时，转子磁场领先定子磁场角，即转子拉着定子跑，当按电动机运行时，定子磁场领先转子磁场口角，即定子拉着转子跑。
为了减少电动机吸收的有功功率，降低水轮机转轮和水发生摩擦的有功损耗；对于轴流转桨式水轮机，便让水轮机转轮上的转桨关闭：对于混流式水轮机，一般采用压缩空气将转轮周围的水压至尾水管，这时电动机吸收的有功功率减少，功率角自动变小，但仍然是落后的状态。
当发电机变成电动机，而机组有功损耗变得最小时，即可按电力系统需要，调节同步电机的励磁电流，向系统输送无功功率。
水力发电机组的说明书
水力发电机组的说明书一、产品概述水力发电机组是一种将水能转化为电能的设备，利用水流的动力驱动涡轮旋转，并通过发电机将旋转动能转化为电能。
本说明书旨在详细介绍水力发电机组的组成部分、工作原理、安装调试、使用注意事项等相关内容，以便用户正确了解和操作本产品。
二、产品组成1. 转轮和涡轮水力发电机组的核心组成部分为转轮和涡轮。
转轮是连接水轮机和发电机的齿轮，通过水力驱动旋转产生动力；涡轮则是转轮的主要构成部分，其叶片设计使得水流能够以较高的速度通过，从而带动转轮旋转。
2. 发电机发电机是将涡轮旋转动能转换为电能的设备。
其内部通过电磁感应原理，通过转子和定子之间的电磁场相互作用，将旋转的动能转化为电能输出。
3. 控制系统水力发电机组的控制系统包括自动控制装置、监测装置和保护装置。
自动控制装置用于控制发电机的启动、停止和调节；监测装置用于实时监测发电机组的运行状态，包括转速、电流、电压等参数；保护装置用于检测并保护发电机组在异常情况下的安全运行，如过载、短路等。
4. 辅助设备水力发电机组还包括一些辅助设备，如调速器、水闸、冷却装置等。
调速器用于调整发电机组的输出功率，保持电压、频率的稳定；水闸用于控制水流的流量和压力，以保证转轮的正常运转；冷却装置用于降低发电机组的温度，保证设备的正常工作。
三、工作原理水力发电机组的工作原理主要包括水能转动、动能转换和电能输出三个过程。
1. 水能转动水流通过涡轮的叶片进入涡轮内部，水流的动力将涡轮推动产生旋转。
涡轮与转轮相连接，旋转的动能通过转轮传递给发电机。
2. 动能转换水流带动涡轮旋转的动能被转换为转轮的旋转动能。
转轮与涡轮通过齿轮相连，涡轮的旋转将通过齿轮传递给转轮，转轮的旋转速度与涡轮成正比。
3. 电能输出转轮将旋转动能传递给发电机，发电机通过电磁感应原理将旋转动能转化为电能。
电能输出可以通过电缆等设备传输到电网，供用户使用。
四、安装调试1. 安装前准备在安装水力发电机组之前，需要检查设备的各个部件是否完好，确保无损坏。

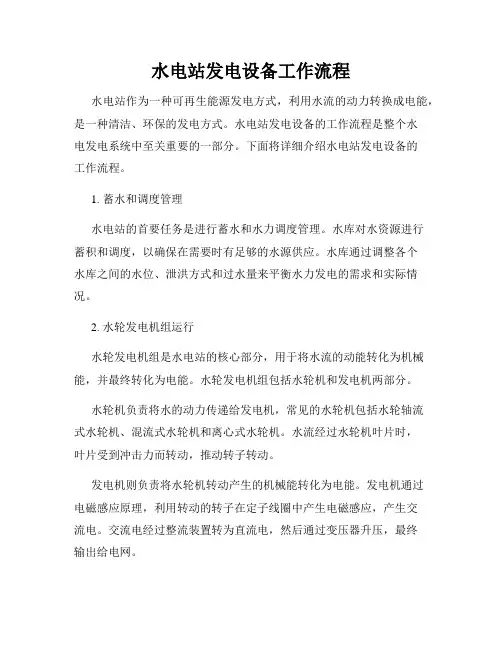

水电站发电设备工作流程
水电站发电设备工作流程水电站作为一种可再生能源发电方式，利用水流的动力转换成电能，是一种清洁、环保的发电方式。
水电站发电设备的工作流程是整个水电发电系统中至关重要的一部分。
下面将详细介绍水电站发电设备的工作流程。
1. 蓄水和调度管理水电站的首要任务是进行蓄水和水力调度管理。
水库对水资源进行蓄积和调度，以确保在需要时有足够的水源供应。
水库通过调整各个水库之间的水位、泄洪方式和过水量来平衡水力发电的需求和实际情况。
2. 水轮发电机组运行水轮发电机组是水电站的核心部分，用于将水流的动能转化为机械能，并最终转化为电能。
水轮发电机组包括水轮机和发电机两部分。
水轮机负责将水的动力传递给发电机，常见的水轮机包括水轮轴流式水轮机、混流式水轮机和离心式水轮机。
水流经过水轮机叶片时，叶片受到冲击力而转动，推动转子转动。
发电机则负责将水轮机转动产生的机械能转化为电能。
发电机通过电磁感应原理，利用转动的转子在定子线圈中产生电磁感应，产生交流电。
交流电经过整流装置转为直流电，然后通过变压器升压，最终输出给电网。
3. 调速装置和调压装置为了保持水轮发电机组的稳定运行，水电站还配备了调速装置和调压装置。
调速装置用于控制水轮机的转速，以适应电网电压和负荷的变化。
常见的调速装置有调速器和调速水库。
调速器通过改变进水量或调整导叶的开度来控制水轮机的转速。
调速水库则通过改变水库出流量来实现调速。
调压装置用于控制发电机的电压和频率，以确保输出电能的质量和稳定性。
常见的调压装置有励磁系统和电压调节器。
励磁系统通过调节发电机的励磁电流来控制输出电压。
电压调节器则根据电网的电压需求，自动调节发电机的励磁电压，以保持稳定的输出电压和频率。
4. 监控系统和维护管理水电站发电设备的工作流程需要进行实时的监控和维护管理，以确保设备的安全可靠运行。
监控系统通过传感器和监测设备，实时监测水电站各个环节的运行状态，包括水位、水流量、水压、电压、电流等参数。
水轮发电机组运行操作规程
第七篇水轮发电机组运行操作规程第一章发电机的起动、并列和解列1.1 发电机起动前的检查和准备工作1.1.1 检修后的发电机在起动前，应收回在发电机及其附属设备上工作的全部工作票，并索取相关的试验数据，拆除全部安全措施，恢复常设遮栏，悬挂警告标示牌。
1.1.2 详细检查发电机各部分及其周围的清洁卫生情况，检查发电机的出口母线和中性点联线、断路器、灭磁开关、互感器、励磁装置、仪表、信号器具、二次回路应完好正常。
1.1.3 大修后的发电机应检查各部连接完好，并用白布带检查发电机间隙一周。
1.1.4 检查滑环及电刷应清洁完好，无接地现象，电刷均匀在刷握内并保持0.1-0.2mm 的间隙，使电刷在刷架上能自由移动。
电刷整个表面应在滑环或整环流子上，并保持刷架与整流子和滑环表面的距离2～3mm，电刷弹簧的压力应均匀（一般在200克/cm2左右）。
1.1.5 检修后起动或停机时间较长，在起动前均应测量发电机定子绝缘和全部励磁回路（包括发电机转子回路在内）的绝缘电阻值。
1.1.6 检修停机超过720小时以上的发电机在起动前，除完成上述准备工作外，还应进行下列试验：1.1.6.1发电机出口油开关和灭磁开关的跳合闸试验；1.1.6.2发电机出口油开关与灭磁开关的联动试验；1.1.7 检查发电机灭火装置完好，消防水压不低于0.2 Mpa/cm2（因消防水压无监视表，要求稳压水池处于工作状态）。
1.1.8 发电机在起动前应检查所有保护全部投入（采用自同期并列时失磁保护应拆除，即切除10XB联片）。
1.1.9如果在全厂停机检修后起动第一台机组，还需进行下列检查：1.1.9.1检查直流系统投入运行（包括操作电源、合闸电源），蓄电池处于浮充状态。
1.1.9.2检查220V、48V直流系统均无接地现象。
1.1.9.3给上发电机保护盘上1RD±、41RD±、61RD±等熔断器（1RD±发电机保护，41RD±水车自动化、61RD±励磁操作电源）；1.1.9.4给上发电机保护盘上转子接地保护联片31XB；1.1.9.5检查测控单元电源、接线，所有保护全部投入；1.1.9.6检查上位监控计算机电源、接线正常，系统启动运行正常；1.1.9.7检查机组现场控制站（LCU）给上电源正常，各项指示正常，上位机和下位机通信正常，机组机旁盘给上电源，运行正常；1.1.9.8微机监控系统上位机经试验其报警及音响信号正常；1.1.9.9发电机及其附属（如滑环、碳刷及励磁系统）接线应完好；1.1.9.10厂用电系统处于正常运行状态。
湖州船用发电机操作规程
湖州船用发电机操作规程
《湖州船用发电机操作规程》
一、操作人员应具备相关专业知识和技能，严格遵守操作规程，确保船用发电机的安全、稳定运行。
二、发电机运行前应检查发电机及其周围设备是否完好，排除异物。
三、启动发电机前，应确保主机油温、水温在正常范围内，启动无异常声响。
四、发电机启动后，应逐步增加负荷，观察电流、电压及频率是否稳定，运行是否正常。
五、定期对发电机进行检查和保养，包括清洁及润滑工作。
六、发电机运行中如出现异常情况，应立即停机排除故障。
七、操作人员必须熟悉发电机的紧急停机程序，并能熟练操作。
八、发电机停机后，应切断电源，关闭相关设备，并定期进行系统检查和维护。
九、操作人员必须遵守航海规则，确保发电机运行过程中不影响船舶的航行安全。
十、操作人员在操作发电机过程中，必须全神贯注，严格遵守
操作规程，确保发电机的安全、稳定运行。
十一、操作人员必须随时了解发电机运行情况，对出现的异常情况及时上报并处理。
以上是关于湖州船用发电机的操作规程，请操作人员严格遵守，确保船舶和人员的安全。
水轮机运行规程
大盈江（四级）水电站运行规程水轮机1 主题内容及适用范围1.1 主题内容1.1.1 本规程主要内容包括水轮机设备参数、运行方式、设备巡检、操作及事故处理方法。
1.1.2 本规程对水轮机运行方式、设备操作及事故处理等做出了具体规定。
1.2 适用范围1.2.1 本规程适用于大盈江水电站（四级）的运行管理。
1.2.2 大盈江水电站（四级）运行人员应掌握本规程，其他生产技术管理人员应熟悉本规程；本规程也可供有关维护专业人员参考。
2 依据与引用标准2.1 《水轮机运行技术大标准》(DL/710-1999) 中华人民共和国电力行业标准2.2 《水轮机基本技术规范》(DL445-91) 中华人民共和国电力行业标准2.3 《电业安全工作规程》（热力和机械部分）水利电力部2.4 《大盈江水电站（四级）水轮机产品设计使用说明》东芝水电设备（杭州）股份有限公司3 设备运行3.1 设备概述3.1.1 大盈江水电站（四级）采用东芝公司先进的水力设计技术，针对电站具体情况进行了CFD（计算流体力学）优化设计，水轮机为立轴混流式，金属蜗壳，包角345°，蜗壳进水方向与厂房X-X轴线垂直，金属弯肘型尾水管。
水轮机与交流发电机直接连接，俯视顺时针旋转。
3.1.2 水轮机基本参数：型号HL（TF5008）－LJ-380转轮公称直径（mm）3814额定转速（r/min）300最大飞逸转速（r/min）542额定流量（m3/s）≦67.8尾水管型式弯肘型尾水管蜗壳型式金属蜗壳旋转方向俯视顺时针额定功率178.6MW水头Hmax/Hr/Hmin （m）331/289/285额定工况点效率（η）≧93.03%水轮机最大功率Nmax （r/min）204MW比转速（m·kW）106.4最大水头时轴向最大推力（F）490t3.1.3 水轮机导水机构共由12个固定导叶和24个活动导叶、顶盖、底环、导叶轴套及导叶操作机构等组成。
水轮发电机组起动试运行操作规程
1、水轮发电机组起动试运行前的检查1.1引水系统的检查1.1.1进水口栏污栅已安装完工并清理干净检验合格。
1.1.2蜗壳、尾水管等过水通流系统均已检验合格清理干净。
测压头已装好,测压管阀门，测量表计均已安装。
伸缩节间隙均匀，盘根有足够的紧量。
所有进入门的盖板均已严密封闭。
1.1.3蜗壳、转轮室及尾水管已清扫干净，固定转轮的楔子板或临时支柱等均已拆除。
1.1.4尾水闸门门槽及其周围已清理干净，尾水闸门已安装完工，检验合格,尾水闸门已安装完工，情况良好。
1.1.5各部位通讯，联络信号检验合格，准确可靠，回路畅通。
1.2水轮机部分的检查1.2.1水轮机转轮及所有部件已安装完工检验合格，上下止漏环与转轮之间间隙已检查无遗留杂物。
1.2.2水导轴承润滑，冷却系统已检查合格，油位，温度传感器，水压已显示正常。
1.2.3导水机构已安装完工检验合格并处于关闭状态，调速器接力器锁锭投入。
1.2.4各测压表，档板流量开关，各压力变送器均已安装完工管路线路连接良好。
1.3调速系统及其设备的检查1.3.1调速系统及其设备已安装完工，并调试合格。
油压装置压力，油位正常，各表计阀门均已整定符合要求。
1.3.2油压装置油泵在工作压力下运行正常，无异常振动和发热。
1.3.3微机调速器电调柜已安装完工并调试合格。
1.3.4事故电磁阀动作正常，锁锭装置调试合格，信号指示正确，充水前应处于锁锭状态。
1.3.5进行调速系统联动调试的手动操作，并检查调速器，接力器及导水机构联动动作的灵活可靠和全行程内动作平稳性。
1.3.6用频率信号发生器加入信号,变化频率信号检查接力器行程的线性度,死区范围及全开，全关应符合设计要求。
1.3.7用紧急关闭办法整定调速器关机时间。
1.3.8对调速器自动操作系统进行模拟操作试验，检查自动开机、停机和事故停机各部件动作准确性和可靠性。
1.4发电机部分的检查1.4.1发电机整体已全部安装完工检验合格记录完整。
发电机内部已进行彻底清扫，定、转子气隙内无任何杂物。
水轮发电机的开停操作方法参考资料
水轮发电机的开停操作一、开停机操作注意事项1.发电机的开机方式正常以自动为主，手动为辅。
2.发电机的自动开机分2种：（1）上位机开机（碧口电厂叫中控操作员站上开机）。
（2）下位机开机（碧口电厂无下位机）。
3.发电机的手动开机分2种：（1）电手动开机。
（2）纯手动开机（也叫机手动开机）。
4.发电机的自动开机目标有3种。
（1）发电（机组转速升至额定，建立额定电压，并入电网。
（2）空转（机组转速升至额定，不建立电压。
（3）空载（机组转速升至额定，建立额定电压，但不并网）。
机组可实现由空转或空载转发电操作。
目前碧口电厂取消“开至空载”、“空载转并网”2个功能。
增加“同期确认”按钮。
5.机组开机前水力机械系统必须满足条件，油（调速系统和油压装置）、水（闸门、阀在开，尾水闸门在提，技术供水系统正常），凤（指制动系统和风压）三大系统正常。
上位机或操作员站上要满足开机条件，开机不成功时，值班员要仔细查找，分析原因，及时消除。
6.机组自动启动不起来的主要原因有以下几方面。
1)监控系统操作员站与LCU通讯中断2)监控系统与调速器通讯中断3)机组风闸不下落，或闸瓦已下落，指示灯不转换。
4)事故电磁阀未复归。
5)过速限制器未复归。
6)接力器锁锭拔不出。
7)进水阀门关闭，钢管无水压。
8)调速器手操机构全关。
7.“同期确认”按钮是在并网条件满足后为投入同期装置进行并网而设置。
8.在监控停机流程中，增加“停机中断”按钮，规定如下。
1)操作此按钮时必须值长下令，并做好记录。
2)按钮用于系统事故而造成机组甩负荷需保持机组转速或正常停机令发出后要转入正常开机时。
3)当线路事故造成发变组过电压保护动作时，应先复归所有事故信号（机旁、DT柜、微机上），再按“停机中断”按钮后，将画面切换到开机流程中，接着按“开机按钮”，机组恢复到空载建压状态等待并网。
4)确认系统无事故而发变组保护或水机保护动作时，不得操作此按钮，应监视机组完成自动停机流程。
水轮发电机组运行及操作
2.励磁系统 220V直流装置至调节器直流电源投入。 厂用电至调节器的交流电源投入。 调节屏面板上的交、直流电源开关在合位，红灯亮。 调节屏无整流故障显示，风机投入在“自动”或“手动” 位置。 调节屏后三相交流电源保险、直流合闸保险、直流控制保 险、励磁电压输出保险已给上。 功率整流柜励磁阴、阳极刀闸在合闸位置。 发电机机端PT、励磁专用PT高低压保险投入且未熔断，隔 离刀闸在合位。
3、现地手动停机操作 将导叶“手动/自动”切换开关切至“手动”； 操作导叶开度“增/减”开关向减侧缓慢旋转，将有功减为零； 在励磁调节屏上按“减磁”按钮将无功减为零； 在机组保护屏上跳开机组出口开关； 手动在励磁调节屏上按“停机”按钮灭磁； 在调速器柜上将导叶全关，按下“偏关力投入”按钮或点击“导 叶压紧”； 机组转速降至20%Ne（10Hz）时，手动投入制动闸； 机组停止转动后将制动方式切换为“自动”； 投入接力器锁锭； 手动投入机组围带； 手动停止机组主轴密封水； 手动停止机组技术供水泵供水或关闭蜗壳供水。
7、机组水力监测屏 机组直流控制电源开关投入，交流电源保险 投入。 柜上各水位仪表显示值与实际相符。 盘内接线正确，盘面无故障及异常信号指示。
8、发电机部分 集电环碳刷应全部回装，碳刷研磨面接触良好，压力均匀， 串动灵活、无发卡现象。 发电机大轴法兰处的接地碳刷完好，无卡涩或刷辫断线现 象。 发电机风洞内无异物，机组各部分应清洁。 机组出口开关分、合闸正常，处于分位。 机组出口隔离开关、各PT隔离开关、励磁变隔离开关在合 闸位置，且三相合闸良好。 上导、推力轴承油位、油色正常，无渗漏油现象。 发电机中性点接地变压器地刀在合闸位置。
二、机组检修后起动前的检查 1.机组制动屏 屏内电气接线良好,端子无松动现象。 智能、齿盘测速仪在fp状态，显示为0。 制动系统阀门位置在自动状态，各阀门、接头无漏气现象。 上、下腔压力表指示应为0，气源压力应在0.6—0.75MPa之 间。 制动电磁阀、复位电磁阀动作可靠、灵敏。 剪断销信号装置正常，无断销信号。
水轮发电机运行及事故处理
第二节 水轮发电机组试运行
水轮发电机组在新安装完毕或大修完成后正式投入运行前应进行机组试运行。
水轮发电机组试运行工作的主要目的：
对机组的安装和检修质量及其性能进行一次全面的动态检查和鉴定。同时也对引水设施、辅助设备、电气设备等进行检查。
当发电机运行时若定子电流超前定子电压一个角度，发电机从系统吸取无功建立磁场，并向系统输出有功，此工况为发电机进相运行，对应的功率因数为进相功率因数。
为了保持发电机的稳定运行，发电机的功率因数之一般为迟相0.8～0.9，一般不超过0.95。
若有励磁调节器自动运行，必要时，可在功率因数为1的条件下运行，并允许短时间功率因数在进相0.95～1.0的范围内运行，但此种工况，发电机静态稳定性差，容易引起振荡与失步，因此应迅速联系调度设法调整。
温度过高或高温持续时间过长都会使绝缘加速老化，缩短使用寿命，甚至引起发电机事故。一般来说，发电机温度若超过允许温度6℃长期运行，其使用寿命缩短一半。所以发电机运行时，必须严格监视各部分温度，使其在允许范围内。另外，当周围环境温度较低时，温差增大时，为使发电机内各部位实际温度不超过允许值，还应监视其允许温升。
5、投准同期装置（ 90%额定电压）
6、合发电机出口断路器（并列条件满足后，准同期装置发出合闸命令 ）
7、开开度限制至全开
8、进行导水叶开度和转速调整，将机组带上所需负荷。
9、检查机组各部分的运行情况，并做好记录。
三、发电机组的正常停机操作
正常停机操作步骤：
1、接到停机命令后，进行卸负荷。即关小导水叶开度至“空载”位置（减有功负荷至零）；减小励磁电流（减无功负荷至零）。
水电站水轮发电机组的运行与维护分析
水电站水轮发电机组的运行与维护分析水电站是一种利用水力发电的设施，其中水轮发电机组是水电站的核心部件之一、水轮发电机组的运行与维护非常重要，对于水电站的稳定运行和长期发电效益具有重要影响。
首先，水轮发电机组的运行分析。
水轮发电机组主要依靠水流的动能转化为电能，通过水轮机驱动发电机发电。
在运行过程中，需要保持水轮机的正常转速和电机的稳定输出电流以确保发电效率。
运行过程中需要注意以下几个方面的问题：1.水轮机转速控制：水轮机转速是影响发电效率的重要因素之一、转速过高或过低都会影响发电效果，甚至导致设备损坏。
因此，需要根据水轮机的设计转速和运行特性进行合理的调整和控制。
2.电机稳定运行：发电机是转换水轮机动能为电能的核心设备。
在运行过程中，需要确保发电机的电压、电流和频率稳定在指定范围内，以保证电网的稳定运行。
3.负荷调节：根据电力需求的变化，需要对水轮发电机组进行负荷调节。
通过调整机组装置或采用并网控制方法来实现合理的负荷分配，保证输出电能的稳定性和可靠性。
其次，水轮发电机组的维护分析。
水轮发电机组的定期维护对于提高设备的可靠性和延长使用寿命非常重要。
维护包括以下几个方面：1.水轮机维护：定期检查水轮机的叶片、轴承、密封件等部件的状况，确保其正常运行。
同时，清理水轮机周围的水草、杂物等，防止堵塞影响水轮机的转速和出力。
2.发电机维护：定期进行发电机的巡视和检查，检测发电机的绝缘状况和轴承的润滑情况，防止电机绝缘老化和轴承损坏。
3.电气设备维护：定期对发电机组的电气设备进行检修和维护，包括电缆接触器、继电器、保护装置等的检查和清洁工作。
4.清洗和润滑：定期对机组进行清洗和润滑，清除机组表面的灰尘和杂物，及时更换润滑油和润滑脂，保持机组的正常运转。
5.数据记录和分析：定期记录机组运行数据，包括转速、电流、电压等参数，同时进行数据分析，及时发现机组运行中存在的问题，并采取措施进行修复。
综上所述，水轮发电机组的运行与维护至关重要，对于水电站的可持续发展和发电效益具有重要影响。
1.水轮发电机结构及工作原理介绍
– 中、小容量高转速水轮发电机的转子，常采用 实心磁极结构，整体锻造或铸造而成。转速大 于或等于750r／min的小型水轮发电机，常采用 磁极铁芯连同转子的磁轭与主轴整体锻造加工。
– 磁极固定方式通常采用螺钉、T尾和鸽尾结构。
• 磁轭与转子支架
– 磁轭的作用是构成磁路并固定磁极。 – 转子支架的作用是固定磁轭。 – 对于定子铁芯外径小于325cm的中小容量的
– 按冷却方式分：可分为空气冷却和水冷却两种 。
• 水能，其结构 与性能的好坏对电站的安全、稳定、高效运行起 着致关重要的作用。
• 水轮发电机组成
主要由定子、转子、机架、推力轴承、导轴承、 冷却器、制动器等部件组成。
水轮发电机定子结构
• 水轮发电机定子主要由机座、铁芯和三 相绕组线圈等组成。
水轮发电机，磁轭可用铸钢或整圆的厚钢 板制造，不需要专门的转子支架。
– 对于定子铁芯外径较大的水轮发电机，磁 轭通过转子支架和主轴连成一体。
– 磁轭的外缘加工有T尾、鹇尾槽或螺孔，用 以固定磁极。
• 机架是立轴水轮发电机安置推力轴承、导 轴承、制动器及水轮机受油器的支撑部件， 是水轮发电机较为重要的结构件。
• 要求镜板保证其平面度和水平度，一般为0.02mm／ m。
• 镜板多采用45号锻钢，应有足够的刚度。
– 推力头
• 推力头是承受并传递机组轴向负荷及扭矩的部件。 多数用平键和卡环固定在主轴上，也有采用热套方 法固定于主轴上的。
• 推力头应有足够的刚度和强度，以承受机组轴向推 力产生的弯矩作用，不致产生有害的变形和损坏。
2）发电机调压过程：由电磁感应定律E=L*dφ/dt可知改变等式右侧任意一个参数就可以改变 感应电势E，但一般L不可改变，同步发电机磁力线切割速度不可改变，所以一般通过改变 磁通强度（磁力线密度）来调整电压，要改变磁通强度必先改变励磁电流强度，也就是平 时改变可控硅导通角。
简述我电站水轮发电机组开机流程
简述我电站水轮发电机组开机流程
内容:
一、开闸放水
在发电机组停机期间,水轮机上游进水闸门和下游尾水闸门均关闭。
开机前,需要先开启上游进水闸门,让水流进入水轮机。
要控制闸门开启的幅度和速度,防止水流冲击。
二、启动水轮机
等水流稳定后,开始启动水轮机。
要先启动辅助系统,如润滑油系统、调速器、控制系统等。
然后启动水轮机,逐步提升转速至额定转速。
要注意水轮机的振动、轴向位移在允许范围内。
三、同步并并网发电
水轮机运行正常后,可以启动发电机,由发电机自兴奋建立电压。
调节发电机电压、频率和相位,达到与电网同步后,闭合发电机断路器,实现并网发电。
要控制发电机功率的平稳上升。
四、调节水头
发电机并网后,可以调节水头,通过调节上游进水闸门和下游尾水闸门的开度,控制水轮机的流量和水头,使发电机组达到最佳经济负荷运行。
在此过程中,要关注水轮机的振动情况。
五、正常发电
发电机组全部投入正常发电运转后,要持续监视各项运行参数,确保长期安全、稳定、经济地运行。
如遇故障应及时处理,保证发电系统的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
熄。
❖ 发电机机端电调PT正常，高低压保险投入且未熔断，隔 离刀闸在合闸位置。
4、压油装置 ❖ 电动机外壳接地良好，绝缘合格。 ❖ 供油阀全开，放油阀全关，补气阀全关，排气阀全关。 ❖ 压油装置动力电源、操作电源投入，PLC工作正常。 ❖ 漏油泵为“自动”运行方式，漏油箱油位正常，阀门全开，
水轮发电机组的运行及操作
一、机组运行规定
1、机组有下列情况之一者，起动前 必须顶转子：
❖ 新机组停运超过24h。 ❖ 机组运行3个月以上，停运超过
72h。 ❖ 机组运行一年后，停运超过240h。 ❖ 新机组投运前。 ❖ 推力油槽排油检修后。
2、机组有下列情况之一者禁止启动： ❖ 检修闸门、 工作闸门或尾水闸门全关。 ❖ 水轮机保护失灵（过速、事故低油压、剪断销剪断）。 ❖ 各轴承油位未在合适范围内、油质不合格。 ❖ 机组冷却水、密封水不能正常供水。 ❖ 压油装置不能维持正常油压。 ❖ 制动系统不能正常工作。 ❖ 检修围带未排气。 ❖ 顶盖排水泵故障。 ❖ 事故停机后，未查明原因。 ❖ 其它影响机组安全运行的情况
三、机组开机前的检查与操作
一、机组检修后，启动前应按下列程序将机组恢复备用状态
1. 检修工作已全部完成，工作现场已清理，工作人员已全部 撤离。
2．收回所有工作票，拆除所有安全措施。
3. 测量机组定、转子绕组绝缘电阻合格。
4. 给上机组出口各PT高、低压侧熔断器。
5. 拉开机组各PT接地刀闸，合上机组出口隔离刀闸、各PT 刀闸及励磁变隔离刀闸和中性点接地变隔离刀闸。
❖ 功率整流柜励磁阴、阳极刀闸在合闸位置。
❖ 发电机机端PT、励磁专用PT高低压保险投入且未熔断，隔 离刀闸在合位。
3、调速器 ❖ 调速柜内交流220V电源开关合上。 ❖ 调速柜内直流220V电源开关合上。 ❖ 导叶 “手动/自动” 选择开关在“自动”位置。 ❖ 厂用屏至调速器交流电源开关已投入。
间。 ❖ 制动电磁阀、复位电磁阀动作可靠、灵敏。 ❖ 剪断销信号装置正常，无断销信号。
2.励磁系统 ❖ 220V直流装置至调节器直流电源投入。 ❖ 厂用电至调节器的交流电源投入。
❖ 调节屏面板上的交、直流电源开关在合位，红灯亮。
❖ 调节屏无整流故障显示，风机投入在“自动”或“手动” 位置。
❖ 调节屏后三相交流电源保险、直流合闸保险、直流控制保 险、励磁电压输出保险已给上。
❖ （4） 过负荷运行时，应密切监视定子线圈、铁芯、空冷 器的冷、热风温度以及轴承温度，不允许超过允许值，并 作好详细记录。
3、低负荷的特殊运行方式
❖ 在低负荷运行时，发电机应避开机组振 动区域运行。
4、汛期压油装置运行方式
❖ 在汛期，机组压油装置额定油压下的油位 保持在70-75cm之间运行，以保证机组在 事故情况下突然甩负荷大量给油和机组能 进行黑启动。
❖ 发电机差动保护和复合电压过流保护动作， 经外观检查及测试绝缘无异常时。
❖ 发电机短路干燥或短路试验后。
6、机组零起递升加压操作应满足下列条件： ❖ 机组出口断路器、隔离刀闸在分闸位置。 ❖ 机组出口PT隔离刀闸在合闸位置。 ❖ 机组中性点接地刀闸在合闸位置。 ❖ 机组的保护应全部投入。
二、机组运行方式
1、机组带不平衡负荷的运行方式
❖ 发电机持续允许不平衡电流值，正常运行时 发电机的三相电流之差不得大于额定电流的 20%，机组不得发生异常振动，且任一相电 流不得大于额定值。
2、事故过负荷的运行方式
❖ （1） 在系统发生事故的情况下，为防止系统的静态稳定 遭到破坏，允许发电机在短时间内过负荷运行。
流电源开关，PLC电源开关； ❖ 电源模块运行正常，电源指示灯显示与实际相符。 ❖ PLC运行指示灯亮,各模块运行正常，无故障指示。 ❖ 通讯机运行正常，无故障指示。常。
液位变送器、信号开关正常。 ❖ 自动补气装置在“切除”位置。
❖ 压油罐油压、油位正常，无漏油、漏气现象；回油箱油位 正常。
❖ 电接点压力表指示正常，整定值设置正确。
5、机组LCU现地控制单元柜 ❖ 盘后端子接线良好，盘内无任何异常信号指示。 ❖ 继电器安装牢固，无误动情况。 ❖ 控制切换开关在“现地”或“远方”控制位置，投入交直
❖ （2） 当发电机的定子电流达到过负荷允许值时,值班人员 应该首先检查发电机的功率因数和电压,并注意电流达到 允许值所经过的时间,不允许超过表中规定值。在允许的 持续时间内,用减少励磁电流的办法降低定子电流到正常 值,此时不得使功率因数过高和电压过低。
❖ （3） 如降低励磁电流不能使定子电流降低到正常值时,则 必须降低发电机的有功功率。
3、机组运行中有下列情况之一者应立即停机检查： ❖ 轴承温度突然上升或油位不正常升高或降低。 ❖ 冷却水中断且短时间内不能恢复。
❖ 机组摆度或振动异常增加，或有撞击声及其它不正常的 噪音危及机组安全运行时。
❖ 机组产生140%ne过速后，不论过速时间长短，均应停 机检查。
❖ 发电机风洞内有异常焦臭味或是弧光。
6. 恢复机组LCU、保护装置、励磁装置、调速器、压油装置、 漏油装置、制动系统、水力监测、顶盖排水系统、技术供 水系统，并检查无异常。
7. 检查蜗壳、尾水放空阀及进人门关闭，导叶接力器全关， 锁锭投入，将工作闸门、尾水闸门平压后全开。
二、机组检修后起动前的检查 1.机组制动屏 ❖ 屏内电气接线良好,端子无松动现象。 ❖ 智能、齿盘测速仪在fp状态，显示为0。 ❖ 制动系统阀门位置在自动状态，各阀门、接头无漏气现象。 ❖ 上、下腔压力表指示应为0，气源压力应在0.6—0.75MPa之
4、机组在下列情况下，快速闸门应关闭： ❖ 机组事故停机时，遇导叶剪断销剪断。 ❖ 手动紧急事故停机。 ❖ 远方紧急停机令下达。 ❖ 电气测速140%Ne动作。 ❖ 齿盘测速145%Ne动作。 ❖ 机械过速保护装置动作。
5、发电机在下列情况下应进行零起递升加压试 验：
❖ 新投运机组或机组大修后第一次加压。 ❖ 主变压器零起递升加压。
