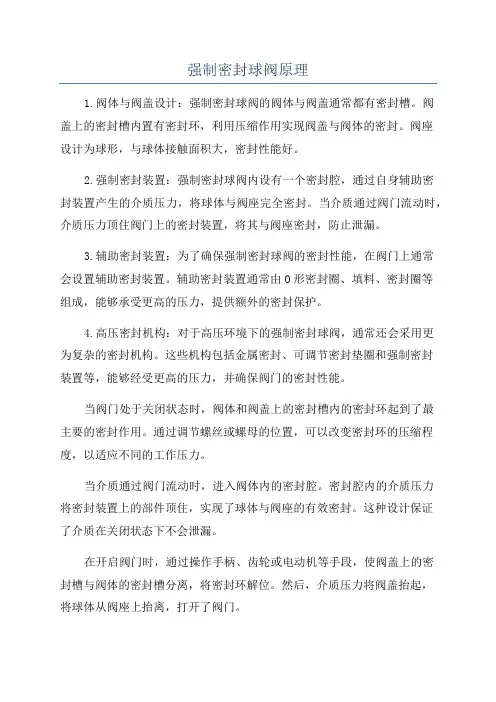

强制密封球阀原理1.阀体与阀盖设计：强制密封球阀的阀体与阀盖通常都有密封槽。
阀盖上的密封槽内置有密封环，利用压缩作用实现阀盖与阀体的密封。
阀座设计为球形，与球体接触面积大，密封性能好。
2.强制密封装置：强制密封球阀内设有一个密封腔，通过自身辅助密封装置产生的介质压力，将球体与阀座完全密封。
当介质通过阀门流动时，介质压力顶住阀门上的密封装置，将其与阀座密封，防止泄漏。
3.辅助密封装置：为了确保强制密封球阀的密封性能，在阀门上通常会设置辅助密封装置。
辅助密封装置通常由O形密封圈、填料、密封圈等组成，能够承受更高的压力，提供额外的密封保护。
4.高压密封机构：对于高压环境下的强制密封球阀，通常还会采用更为复杂的密封机构。
这些机构包括金属密封、可调节密封垫圈和强制密封装置等，能够经受更高的压力，并确保阀门的密封性能。
当阀门处于关闭状态时，阀体和阀盖上的密封槽内的密封环起到了最主要的密封作用。
通过调节螺丝或螺母的位置，可以改变密封环的压缩程度，以适应不同的工作压力。
当介质通过阀门流动时，进入阀体内的密封腔。
密封腔内的介质压力将密封装置上的部件顶住，实现了球体与阀座的有效密封。
这种设计保证了介质在关闭状态下不会泄漏。
在开启阀门时，通过操作手柄、齿轮或电动机等手段，使阀盖上的密封槽与阀体的密封槽分离，将密封环解位。
然后，介质压力将阀盖抬起，将球体从阀座上抬离，打开了阀门。
总体而言，强制密封球阀通过设置密封装置和辅助密封装置，确保了球阀的密封性能。
通过调整密封装置的压缩程度，可以适应不同的工作压力。
这种设计使得强制密封球阀能够在高温、高压、腐蚀等恶劣工况下正常工作，同时也使其广泛应用于石油、天然气、化工等行业。
气动硬密封球阀工作原理
气动硬密封球阀工作原理
气动硬密封球阀是一种常用于工业管道系统中的阀门，它具有
良好的密封性能和可靠的操作特性。
其工作原理主要包括阀体、阀芯、密封圈、气动执行器等几个关键部件的协同作用。
首先，气动硬密封球阀的阀体内部有一个球形阀芯，当阀芯旋
转时，可以实现管道的开启或关闭。
阀芯表面通常采用特殊的硬质
合金材料或陶瓷材料，以确保阀芯具有良好的耐磨性和密封性。
其次，密封圈是气动硬密封球阀中至关重要的部件之一。
在阀
芯与阀体之间的接触面上设置有密封圈，当阀芯旋转时，密封圈能
够确保阀门在关闭状态下具有良好的密封性能，从而防止介质泄漏。
最重要的是气动执行器，它是气动硬密封球阀的关键部件之一。
气动执行器通常由气缸、活塞、气源接口等部件组成，通过外部的
气源压力来驱动阀芯的旋转，从而实现阀门的开启和关闭。
当气源
压力作用于气缸内部，活塞会产生推动力，将阀芯旋转到相应的位置，从而实现管道的通断控制。
综上所述，气动硬密封球阀通过阀体、阀芯、密封圈和气动执
行器等部件的协同作用，实现了在工业管道系统中的可靠控制和密
封功能。
其精密的结构设计和可靠的工作原理，使其在化工、石油、冶金等领域得到了广泛的应用。
球阀原理图
球阀原理图

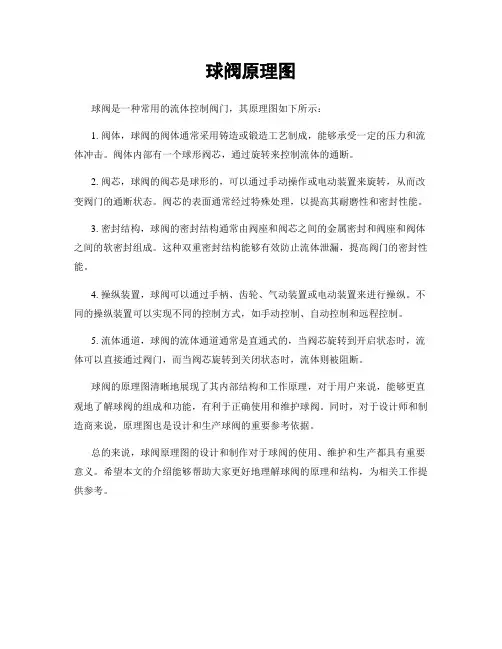

球阀是一种常用的流体控制阀门，其原理图如下所示：
1. 阀体，球阀的阀体通常采用铸造或锻造工艺制成，能够承受一定的压力和流体冲击。
阀体内部有一个球形阀芯，通过旋转来控制流体的通断。
2. 阀芯，球阀的阀芯是球形的，可以通过手动操作或电动装置来旋转，从而改变阀门的通断状态。
阀芯的表面通常经过特殊处理，以提高其耐磨性和密封性能。
3. 密封结构，球阀的密封结构通常由阀座和阀芯之间的金属密封和阀座和阀体之间的软密封组成。
这种双重密封结构能够有效防止流体泄漏，提高阀门的密封性能。
4. 操纵装置，球阀可以通过手柄、齿轮、气动装置或电动装置来进行操纵。
不同的操纵装置可以实现不同的控制方式，如手动控制、自动控制和远程控制。
5. 流体通道，球阀的流体通道通常是直通式的，当阀芯旋转到开启状态时，流体可以直接通过阀门，而当阀芯旋转到关闭状态时，流体则被阻断。
球阀的原理图清晰地展现了其内部结构和工作原理，对于用户来说，能够更直观地了解球阀的组成和功能，有利于正确使用和维护球阀。
同时，对于设计师和制造商来说，原理图也是设计和生产球阀的重要参考依据。
总的来说，球阀原理图的设计和制作对于球阀的使用、维护和生产都具有重要意义。
希望本文的介绍能够帮助大家更好地理解球阀的原理和结构，为相关工作提供参考。
球阀密封原理

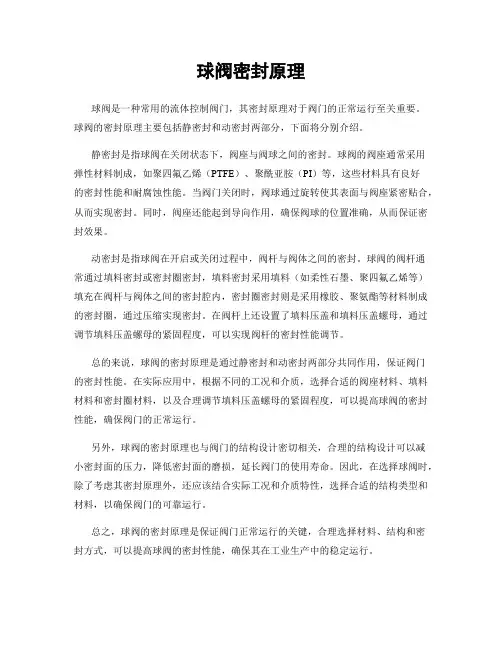

球阀密封原理球阀是一种常用的流体控制阀门，其密封原理对于阀门的正常运行至关重要。
球阀的密封原理主要包括静密封和动密封两部分，下面将分别介绍。
静密封是指球阀在关闭状态下，阀座与阀球之间的密封。
球阀的阀座通常采用弹性材料制成，如聚四氟乙烯（PTFE）、聚酰亚胺（PI）等，这些材料具有良好的密封性能和耐腐蚀性能。
当阀门关闭时，阀球通过旋转使其表面与阀座紧密贴合，从而实现密封。
同时，阀座还能起到导向作用，确保阀球的位置准确，从而保证密封效果。
动密封是指球阀在开启或关闭过程中，阀杆与阀体之间的密封。
球阀的阀杆通常通过填料密封或密封圈密封，填料密封采用填料（如柔性石墨、聚四氟乙烯等）填充在阀杆与阀体之间的密封腔内，密封圈密封则是采用橡胶、聚氨酯等材料制成的密封圈，通过压缩实现密封。
在阀杆上还设置了填料压盖和填料压盖螺母，通过调节填料压盖螺母的紧固程度，可以实现阀杆的密封性能调节。
总的来说，球阀的密封原理是通过静密封和动密封两部分共同作用，保证阀门的密封性能。
在实际应用中，根据不同的工况和介质，选择合适的阀座材料、填料材料和密封圈材料，以及合理调节填料压盖螺母的紧固程度，可以提高球阀的密封性能，确保阀门的正常运行。
另外，球阀的密封原理也与阀门的结构设计密切相关，合理的结构设计可以减小密封面的压力，降低密封面的磨损，延长阀门的使用寿命。
因此，在选择球阀时，除了考虑其密封原理外，还应该结合实际工况和介质特性，选择合适的结构类型和材料，以确保阀门的可靠运行。
总之，球阀的密封原理是保证阀门正常运行的关键，合理选择材料、结构和密封方式，可以提高球阀的密封性能，确保其在工业生产中的稳定运行。
硬密封固定球阀结构及工作原理
硬密封固定球阀结构及工作原理一. 概述流体的最佳运输方式是管线运输。
硬密封球阀相对于软密封球阀除了具有流体阻力小、开关迅速方便、密封性好、寿命长、可靠性高、易于配电动、气动装置等特点外，还可适应更宽范围的温度和流体介质领域，因此被广泛应用在管线运输当中。
硬密封球阀的球体和阀座均是用金属材料制造，金属与金属材料组成的密封副，通常被称为硬密封。
二.用途硬密封球阀主要用于石油、天然气以及化学工业的管路中，相对于软密封球阀，硬密封球阀主要用在以下两种工况：①高温场合（石墨填料密封结构）；②常温，但是管路中为粉末或颗粒状介质（O形圈密封结构）。
三.硬密封固定球阀工作原理和结构说明1．工作原理借助手柄或其他驱动装置在阀杆上端施加一定的转矩并传递给球体，使它旋转90度，球体的通孔则与阀体通道中心线重合或垂直，使球阀完成开关的动作。
顺时针关闭，逆时针开启。
2．结构说明硬密封球阀的设计规范执行API 6D。
主要由阀体、阀座、球体、阀杆和驱动装置组成。
分两种结构：填料密封和O形圈密封。

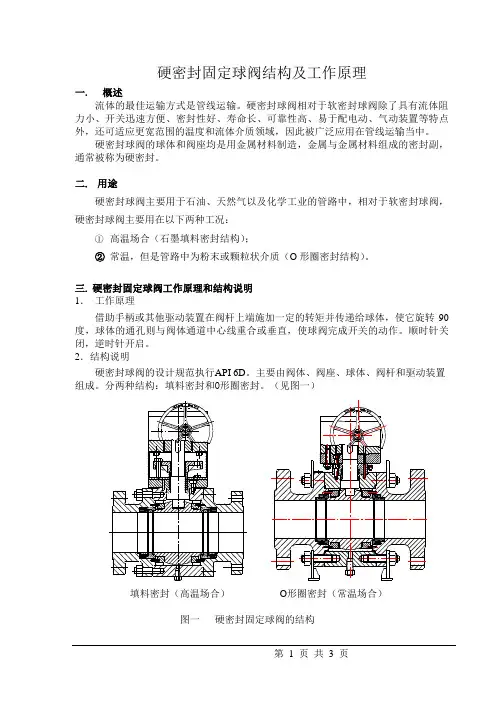

（见图一）填料密封（高温场合）O形圈密封（常温场合）图一硬密封固定球阀的结构①＞100℃的场合，使用填料密封结构。
球体与阀座采用硬密封。
阀座静压面与阀杆处均采用石墨填料密封。
取消阀杆与压盖法兰之间、球体与支撑板之间的推力垫。
压盖法兰与支撑板渗氮。
（该结构不受使用温度的限制，一般可使用到500℃左右）；②≤100℃的场合，使用O形圈密封结构。
与常规固定球阀结构大体相同（阀座与阀杆处需要有注油装置），阀座静压面与阀杆处均采用O形圈密封，只是球体与阀座处采用硬密封。
阀杆与压盖法兰之间、支撑板与球体之间用纯PTFE推力垫。
下面对填料密封的硬密封固定球阀的结构做一下具体介绍：（1）密封结构采用弹性阀座，沿阀门通道横截面圆周布置一组弹簧，始终保持阀座压紧球体而达到预紧状态。
阀座当其流体压力很底时，借弹簧的推力；而当流体压力较高时，借助流体压力在阀座上所产生的不平衡力保证密封。
球阀的结构及工作原理
球阀的结构及工作原理球阀是一种常见的阀门，广泛应用于工业领域。
它的结构简单，但却能够起到很好的控制流体的作用。
下面我们来详细了解一下球阀的结构及工作原理。
首先，我们来看一下球阀的结构。
球阀主要由阀体、阀芯、密封圈、阀杆和手柄组成。
阀体是球阀的主体部分，通常由铸铁、不锈钢等材料制成。
阀芯是球阀的关键部件，它是一个球形的阀门，可以通过旋转来控制流体的通断。
密封圈主要用于防止流体泄漏，通常采用橡胶或聚四氟乙烯等材料制成。
阀杆用于连接手柄和阀芯，通过手柄的旋转来控制阀芯的运动。
手柄则是用来操作球阀的部分，通过手柄的旋转来控制阀芯的开启和关闭。
接下来，让我们来了解一下球阀的工作原理。
当手柄旋转，阀芯也会随之旋转，从而改变流体的通道。
当阀芯旋转到与流体流向平行时，流体可以顺利通过；当阀芯旋转到垂直于流体流向时，流体就会被阻断，从而实现了流体的控制。
密封圈的作用是在阀芯旋转时，确保阀门的密封性能，防止流体泄漏。
总的来说，球阀通过手柄控制阀芯的旋转，从而实现对流体的控制。
除了上述的结构和工作原理外，球阀还有一些特点。
首先，球阀的流体阻力小，因为球阀的通道是直通的，流体通过时不会受到太大的阻力。
其次，球阀的密封性能好，通过密封圈的设计，可以有效防止流体泄漏。
此外，球阀的使用寿命长，因为它的结构简单，维护方便，可以在恶劣环境下长期稳定工作。
综上所述，球阀是一种结构简单但功能强大的阀门，它通过阀芯的旋转来控制流体的通断，具有流体阻力小、密封性能好、使用寿命长等特点。
在工业领域得到了广泛的应用。
希望通过本文的介绍，可以让大家对球阀有一个更加深入的了解。
球阀的工作原理和安装方式
球阀的工作原理和安装方式球阀是一种主要用于切断或接通管路流体的阀门。
它具有简单、能靠得住、密封可靠等特点，在很多工业领域广泛应用。
下面将详细介绍球阀的工作原理和安装方式。
一、球阀的工作原理球阀主要由阀体、阀盖、阀芯、密封圈和手柄等部件组成。
阀体是球阀的主体部分，内部构造为一个球形腔体，阀盖安装在阀体上端，阀芯与手柄相连，通过手柄的转动来控制阀芯的开关。
1. 关闭状态：当阀芯与阀体内壁表面完全贴合时，球阀处于关闭状态。
此时，流体无法通过阀体，实现切断流体。
2. 开启状态：当手柄逆时针旋转，阀芯也会随之旋转，使阀芯与阀体内壁形成与流体通道相通的开口，此时球阀处于开启状态。
通过旋转开口的大小，可以调节流体的流量大小。
球阀通过阀芯的旋转来控制流体的通断，具有启闭迅捷、操作灵活的优点。
球阀密封性好，能够承受高压力和高温，操作简单可靠。
二、球阀的安装方式球阀的安装需要遵循一定的操作步骤和方法，确保球阀正常运行并减少故障的发生。
1. 管道准备：在球阀安装之前，需要预先准备好管道，确保管道的清洁，防止残留物污染球阀内部。
2. 安装位置选择：球阀的安装位置要根据实际需求进行选择，一般应选择阀门容易操作、维护、检修的位置。
3. 阀体安装：将球阀沿着管道的方向插入，用螺栓将阀体固定在管道上。
固定时要注意螺栓的均匀紧固，避免出现翘曲变形。
4. 密封圈安装：球阀的密封圈起到防漏的作用，安装时应确保密封圈无杂质，正确安装在阀体上。
5. 手柄安装：将手柄与阀芯相连，确保手柄能够顺利转动阀芯，并与球阀一起旋转。
6. 球阀操作测试：球阀安装完成后，需要进行操作测试，确保阀门开关灵活顺畅，无卡滞现象。
测试时应注意球阀开启和关闭时的流体压力，避免过大的压力损坏球阀。
球阀的安装应根据实际情况进行，保证球阀的安全运行和使用寿命。
在安装过程中，还需要注意选择合适的材质和规格，根据流体的性质确定球阀的工作压力范围，以确保球阀能够满足系统的要求。
大口径强制密封球阀结构设计与分析
大口径强制密封球阀结构设计与分析大口径强制密封球阀结构设计与分析引言：球阀是一种常用的流体控制阀门，其结构简单、密封可靠，广泛应用于工业领域。
然而，在大口径球阀的设计中，由于操作力矩大、密封面积大，传统的结构设计有一定的局限性。
因此，本文将探讨大口径强制密封球阀的结构设计与分析，以克服传统设计的缺点，提高球阀的可靠性和性能。
一、强制密封球阀的设计原则1. 结构合理性：强制密封球阀应根据管道流体特性和工作条件，合理选择阀体、阀杆、密封圈等材料，并采取适当的结构设计措施，满足阀门的密封和耐久性要求。
2. 操作便捷性：大口径球阀操作力矩大，因此应设计较大的手轮以便于操作。
同时，可以考虑配备电动或液动执行器，以减轻操作负担，并提升自动化水平。
3. 密封可靠性：强制密封球阀的密封面积较大，应采用强制密封结构，确保阀门在工作过程中具有良好的密封性能，避免漏气、漏水等问题。
4. 密封材料选用：在大口径球阀的设计中，密封材料选用至关重要。
应综合考虑流体介质、温度、压力等参数，选择合适的密封材料，并在结构设计上做好密封面的补偿和调整，以增加球阀的可靠性和使用寿命。
二、大口径强制密封球阀的结构设计1. 阀体设计：大口径强制密封球阀的阀体通常采用可锻钢、合金钢等高强度材料，以保证阀体的强度和耐腐蚀性。
同时，应采用一体式阀体结构，避免连接部位出现泄漏的可能。
2. 阀杆设计：由于大口径阀门的操作力矩大，阀杆应采用高强度材料，并采取加强结构设计，以确保阀杆在操作过程中不发生变形或断裂。
同时，可以考虑在阀杆上安装手轮或采用电动执行器，以便于操作。
3. 密封结构设计：为了确保大口径球阀的密封性能，可以采用强制密封结构，如弹簧密封、液压密封等。
这种结构能够在提高密封性的同时，减小操作力矩，增加阀门的可操作性。
4. 密封面调整设计：在大口径球阀的设计中，应考虑阀芯与阀座之间的密封面补偿和调整。
可以采用可调节密封结构或加装密封垫片等方法，以克服密封面不平整、磨损等问题，保证密封性能的稳定和持久。
球阀密封原理分析
球阀密封原理分析球阀是一种阀门，通过旋转球体来控制流体的开启和关闭。
球阀的密封原理主要有两种，分别是浮动密封和弹性密封。
浮动密封是球阀最常见的密封结构。
它由球体和阀座组成，球体通过旋转来实现开关，在关闭状态时，球体的表面与阀座密封面相贴合，形成密封。
当需要开启阀门时，球体旋转，使其密封面离开阀座，流体可以通过球体的通道流动。
浮动密封的优点是密封性好，承压能力强。
球体与阀座的接触面积小，因此摩擦力小，容易开启和关闭，操作灵活。
但浮动密封也存在一些问题，如容易受到流体冲击导致密封不紧密，需要定期维护和更换密封件。
弹性密封是球阀的另一种密封结构。
它通过球体上的弹性密封圈来实现密封。
弹性密封圈一般采用弹性材料，如橡胶。
当球体旋转到关闭位置时，弹性密封圈被挤压变形，填充在球体与阀座之间的空隙中，形成密封。
弹性密封的优点是密封性好，能够适应一定的偏心和不平整，适用于高压、高温和腐蚀性介质。
但弹性密封也存在一些问题，如弹性密封圈易受到介质的腐蚀和磨损，需定期更换。
除了浮动密封和弹性密封，球阀还可以采用金属密封。
金属密封球阀适用于高温、高压和腐蚀性介质。
它由球体和金属密封环组成，金属密封环一般采用不锈钢或合金材料，具有良好的耐磨性和耐腐蚀性。
金属密封球阀的密封原理是通过金属密封环与球体的接触来实现密封，金属密封环具有较高的硬度和弹性，能够承受较大的挤压力，保证了密封性与密封时间的稳定。
总体来说，球阀的密封原理主要有浮动密封、弹性密封和金属密封。
选择适合的密封结构可以根据实际需求和工作条件来确定，确保球阀的密封性能和使用寿命。
在选用和使用球阀时，需要充分考虑介质特性、工作压力、温度要求等因素，以确保球阀的稳定性和可靠性。
球阀的密封结构和原理
球阀的密封结构和原理球阀是一种常见的截止阀，它具有简单、可靠的结构，广泛应用于各种工业管道中。
球阀的密封结构和原理是其能否正常工作和密封性的关键因素。
下面将详细介绍球阀的密封结构和原理。
一、球阀的结构球阀包括阀体、球体、阀杆和盖等主要部件。
其中，球体是球阀的重要组成部分，也是实现密封的关键元件。
球体通常是一个球形构件，通过阀杆与外部转动机构相连，实现启闭动作。
当球体旋转时，通过球体内部的通道与管道对接或切断，从而控制流体的启闭。
二、球阀的密封结构1.弹性密封弹性密封是球阀常见的密封结构形式，它通过填充剂和弹性材料实现密封效果。
具体有以下两种类型：(1)橡胶密封:在球体和阀座的接触面上，设置橡胶等弹性材料，通过压缩使其与球体贴合密封。
当流体从阀体通过时，橡胶材料能够自动形成密封，实现阀门的密封性。
(2)环形密封：在阀座和球体的接触面上，安装具有弹性的金属密封环，通过其压缩变形实现密封。
环形密封具有良好的密封性能，适用于高压高温工况，但由于密封环材料的选取和安装要求较高，成本较高。
2.金属密封金属密封是一种高强度、耐高温、耐磨性好的密封结构形式，具有以下两种类型：(1)不锈钢密封:在球体和阀座的接触面上，采用不锈钢材料，通过金属与金属的接触实现密封。
不锈钢密封具有较好的密封效果和耐腐蚀性，适用于各种工况，但在操作时需要一定的力量。
(2)活塞环密封:在球体的接触面上，设置与球体表面半球形状相匹配的金属圆环，通过与球体接触实现密封。
活塞环密封是一种高精度的密封方式，具有较好的密封性能，适用于高要求的工况。
三、球阀的密封原理1.滑动密封滑动密封是指球体与阀座通过滚动或滑动的接触方式实现密封。
当流体压力作用在阀座上时，通过压力将阀座紧密贴合在球体上，从而实现滑动密封。
2.紧密接触密封紧密接触密封是指球体与阀座通过直接的金属与金属接触实现密封。
当流体压力作用在阀座上时，通过阀座与球体直接接触，形成紧密的金属密封。
截止阀详解
截止阀（stop valve,Globe Valve）的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。
阀杆的运动形式,（通用名称：暗杆），也有升降旋转杆式，（通用名称：明杆)截止阀是指关闭件（阀瓣)沿阀座中心线移动的阀门。
根据阀瓣的这种移动形式，阀座通口的变化是与阀瓣行程成正比例关系.由于该类阀门的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣的行程成正比例关系，非常适合于对流量的调节.因此,这种类型的截流截止阀阀门非常适合作为切断或调节以及节流用。
简介截止阀又称球形阀，属于强制密封式阀门,所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。
当介质由阀瓣截止阀(12张)下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。
按连接方式分为三种：法兰连接、丝扣连接、焊接连接.近几年来，从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。
同时，在介质作用下，这种形式的阀门也较严密.我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。
本阀要水平安装截止阀开启时，阀瓣的开启高度，为公称直径的25％～30%时。
流量已达到最大,表示阀门已达全开位置.所以截止阀的全开位置,应由阀瓣的行程来决定.铸铁丝扣截止阀工作原理截止阀，也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易，维修方便，不仅适用于中低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。
截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
硬密封球阀的结构和工作原理有什么特点？
硬密封球阀的结构和工作原理有什么特点？硬密封球阀的结构硬密封球阀是一种球体在球阀体内旋转实现开关的阀门，主要由以下部分组成：阀体硬密封球阀的阀体通常由铸造或锻造形成，这种阀体材料可以适应高温、高压及强腐蚀等恶劣工况。
阀体的内外表面通常都在进行喷涂或贴附防腐层以防止腐蚀。
球体硬密封球阀的球体是球阀的关键部分，通常由球体、阀芯和密封套组成。
球体外表面进行喷涂特殊的涂层，以增强耐磨性和耐腐蚀性，保持阀门的耐用性。
阀杆阀杆与球体相连，用于转动球体完成流体的开关。
阀杆在阀芯处与球体连接，同时在开关过程中也要承受球体的扭转力矩和流体的压力。
密封硬密封球阀的密封部分通常采用双向密封，包括阀杆端部的密封、球体与阀座的密封、以及球体周围的密封结构。
密封材料通常由不锈钢等高强度合金材料制成，具有较长的使用寿命。
硬密封球阀的工作原理硬密封球阀可以实现开关和调节流体的功能，它的主要工作原理是通过球体在球阀体内旋转来达到开关或调节流量的目的。
开关功能当流体进入阀门的一侧时，阀体内的球体会旋转，使口径与进口管道对齐，使流体通过；当需要关闭阀门时，球体再次旋转，使口径与球阀体对齐并切断流体的通道。
调节流量功能在球体旋转时，可以通过控制球体的旋转速度来调节流量，使流体在不同程度上通过球阀门的通道，实现流量调节。
硬密封球阀的特点硬密封球阀具有以下特点：1. 耐高温、高压、强腐蚀硬密封球阀的球体和阀座使用特殊材料，具有良好的耐高温、高压、强腐蚀的性能，能够适应各种恶劣的工况。
2. 密封性良好硬密封球阀采用双向密封结构，密封性良好，可以有效避免流体泄漏的问题。
3. 具有良好的调节性能硬密封球阀可以通过控制球体的旋转速度来实现流量的调节，其调节性能优良。
4. 结构简单、重量轻硬密封球阀的结构简单，重量轻，易于安装和维护，可以大大降低维护成本。
总之，硬密封球阀具有很多优点，它是众多工业阀门中的重要类型，广泛应用于石油、化工、电力、冶金、轻工等行业中的流体控制系统中。
球阀密封原理
球阀密封原理
球阀密封原理是通过球体与阀座间的接触实现密封。
球阀是一种旋转操作的阀门，其密封原理构造简单，可靠性高。
具体来说，球阀的主要密封构件包括球体、阀座和密封圈。
球体是中空的，中间有一个直径较大的通道，用于调节流体的流量。
在关闭球阀时，通过旋转球体使其平面与阀座平面形成90°角，
从而实现密封。
为了确保密封效果，球体和阀座表面通常采用光滑的加工工艺，以减少泄漏的可能性。
此外，球阀的密封圈也起到了重要的作用。
在关断球阀时，密封圈将受到压力的挤压，从而形成了较好的密封效果。
不同类型的球阀可以采用不同材料的密封圈，以适应不同工作环境的要求。
需要注意的是，球阀密封原理的关键在于球体与阀座的接触。
如果球体与阀座之间的间隙过大或存在缺陷，可能会导致泄漏。
因此，在安装和维护球阀时，应仔细检查球体和阀座的状态，确保其表面光滑且无损坏。
总之，球阀密封原理是通过球体与阀座的接触形成密封，实现流体的切断和控制。
该原理简单可靠，适用于各种工业领域的流体控制系统。
球阀结构说明和工作原理
球阀结构说明和工作原理(一)浮动球球阀1、阀门开、关位置指示：球、阀杆、手柄是一个装配单元，阀杆头部采用扁方结构，由手柄所处位置容易辨别出阀门是处于开位置或关位置。
当手柄或阀杆头部的扁方与管线平行时，阀门处于全开位置；当手柄或阀杆头部的扁方与管线垂直时，阀门处于全关位置。
2、锁定装置：为防止误操作阀门，在阀门的全开和全关位置可用挂锁锁定阀门，特别是安装在野外的阀门或当工艺流程中不允许开或关阀门时，为防止其他人员错误操作阀门，将阀门位置锁定是很重要的。
3、杆防飞结构：当介质通过阀门时，阀体中腔的压力可能将阀杆推出。
为防止这种情况发生，在阀杆下部设置一防飞出结构(图1)。
这样，即使火灾时，填料、止推轴承被烧损或其它原因引起填料等损坏，阀体内的介质压力将使阀杆法兰与阀体上密封面紧密接触，防止介质大量从损坏的填料部位处泄漏。
4、防静电装置及防火结构：设计了防静电装置(图2)和防火结构(图3)。
当发生火灾时，一旦阀座被烧损，球体将直接和阀体上的金属面接触，从而阻止介质大量从烧损的阀座处泄漏。
5、独特阀座密封结构：多年的球阀制造经验与国外先进技术的结合而设计的双线密封(图4)，可自然泄压阀座(图5)，能保证高、低压及真空状态下的完全密封。
6、全通径或缩径：阀门流量孔径与管线内径一致(客户要求时可为缩径)，以便管线清扫(图6)。
(二)固定球球阀1、阻塞与排泄：阀门处于关闭状态时(图7)，上下游侧的阀座使流体阻断，阀体中腔的积滞物可以排泄，排泄装置(图8)具有如下功能：①事前可检查阀座是否泄漏损伤；②减少介质更换对阀门的污染；③在工作压力下，阀门处于全开或全关状态时，可更换阀杆部填料函。
2、自动泄压：阀门中腔停滞的介质由于温度升高，而出现异常升压时，阀座脱离球体自动泄压(图9)或阀体上安装的安全阀(图10)保证系统安全。
3、完全密封：球阀独特的密封方式，使流体完全阻断。
4、防火结构：万一发生火灾或由于异常升温使特氟隆阀座软化烧损时，为防止火灾的扩大，阀门操作仍然可靠，同时阀座支承可以和球体接触(图11)起瞬时密封作用，符合API607的规定。
【CN109990110A】强制密封球阀【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910367501.6(22)申请日 2019.05.05(71)申请人 凯瑞特阀业有限公司地址 325000 浙江省温州市瑞安市南滨街道高新技术产业园区(72)发明人 张清明 (74)专利代理机构 杭州斯可睿专利事务所有限公司 33241代理人 薛辉(51)Int.Cl.F16K 5/06(2006.01)F16K 5/20(2006.01)F16K 27/08(2006.01)F16K 31/04(2006.01)F16K 31/44(2006.01)F16K 41/02(2006.01)(54)发明名称强制密封球阀(57)摘要本发明公开了强制密封球阀，包括阀体、阀盖、球体阀芯、阀座和阀杆，其特征在于：球体阀芯的下端连接固定枢轴，固定枢轴在下轴套内可进行摆动和转动，球体阀芯的上端为浮动设置，球体阀芯的上端具有阀芯开口，阀杆的下杆端活动穿入阀芯开口内并在上限位置设置楔面，阀芯开口固定设有与楔面对应的锁紧销，阀杆的上杆端设有螺纹与阀杆螺母螺纹旋接，阀杆螺母转动设于在阀盖顶部固定安装的支架内，阀杆螺母的转动由执行部件进行推动，阀杆中间设有螺旋曲线槽，支架上设有导销插入螺旋曲线槽内。
本发明可实现开关过程密封面无摩擦，关断零泄漏，低扭矩，阀门的密封比压随球体阀芯的磨损而自动调整，大大提高了阀门的使用寿命。
权利要求书1页 说明书3页 附图5页CN 109990110 A 2019.07.09C N 109990110A权 利 要 求 书1/1页CN 109990110 A1.强制密封球阀，包括阀体、阀盖、球体阀芯、阀座和阀杆，其特征在于：球体阀芯的下端连接固定枢轴，固定枢轴在下轴套内可进行摆动和转动，球体阀芯的上端为浮动设置，球体阀芯的上端具有阀芯开口，阀杆的下杆端活动穿入阀芯开口内并在上限位置设置楔面，阀芯开口固定设有与楔面对应的锁紧销，阀杆的上杆端设有螺纹与阀杆螺母螺纹旋接，阀杆螺母转动设于在阀盖顶部固定安装的支架内，阀杆螺母的转动由执行部件进行推动，阀杆中间设有使阀杆作90度转动的螺旋曲线槽，支架上设有导销插入螺旋曲线槽内。
强制密封阀的日常应用及内漏处理
强制密封阀的日常应用及内漏处理作者：赵钊来源：《科技视界》2015年第11期【摘要】近几年，我国油气管道输送行业飞速发展，目前已建成双兰线、石兰线、兰成线以及西气东输系列等油气管线，而且多条管线正在规划筹建中。
随着管道储运的发展，对阀门的应用及维修也提出了更高要求。
本文主要探讨了强制密封阀的结构原理以及常见的内漏故障处理，以供相关工作人员参考借鉴。
【关键词】强制密封阀；内漏；维修0 引言随着我国油气管道的飞速发展，中石油、中石化、中海油在国内外新建的多条油气管线或油库正在或准备建设。
强制密封阀（双关双断及泄放功能阀门）越来越多被应用在计量系统、计量标定系统、多支管混输系统、罐根隔断、频繁操作的加料、卸料系统中。
虽然强制密封阀在系统中用量所占比例不大，但起到的作用和效果是非常明显的。
1 强制密封阀的结构及原理1.1 强制密封阀的结构强制密封阀主要由阀体、压盖、底盖、旋塞、密封滑片、操作机构及热释放机构六大部分组成。
强制密封阀是弹性密封，旋塞式的阀门，可以使旋塞在关闭和开启的位置之间自由旋转。
在阀门的顶部，有一个位置指示旗，可以显示出旋塞的确切位置。
所以可以通过指示旗直观地看出阀的启闭状态，指示旗与管道平行为全开，垂直则为全关。
1.2 强制密封阀的工作原理强制密封阀的密封件（滑片）与旋塞的连接采用导轨式结构。
阀门在开启的过程中，先通过传动机构将旋塞提升到一定高度，随着旋塞的提升，两只滑片逐步被旋塞向阀门中心拉回，当滑片密封面完全脱离阀体密封面并形成一定的间隙，继续通过传动机构使旋塞与滑片一起旋转90°到阀门开启。
阀门在关闭过程中，先通过传动机构使旋塞与滑片一起旋转90°（阀门处于关闭状态，但未形成密封），继续通过传动机构将旋塞推下，随着旋塞的向下移动，从而推动滑片向阀体两边密封面靠拢，直至滑片上的弹性密封圈被均匀的挤压到阀体两边的密封面上，形成密封。
1.3 强制密封阀与普通阀门的密封区别与传统阀门相比，强制密封阀彻底消除了阀门操作过程中密封面之间相互磨损的问题。
球阀的密封结构和原理甄选范文.
球阀的密封结构和原理1．阀体的密封固定球球阀均采用浮动阀座形式的密封结构，阀座依靠镶嵌在阀体上预制的弹簧产生的弹力和介质的压力共同作用下将阀座紧紧的推向球体。
阀座密封采用组合密封的结构（如图1所示），初级的金属密封能有效地防止固体颗粒对密封面的损坏；次级密封是橡胶O形圈的密封，它有两个功能，一方面是擦拭球体的表面，防止它的表面受损，另一方面能保证阀门达到“零”泄漏的密封要求。
图1 组合密封结构根据球阀的不同密封结构，分为如下三类。
（1）单活塞效应的阀座标准设计的固定球球阀中，每一个阀座环都起着“单活塞效应”的作用。
在这种情况下，作用在阀座环外侧端面上的管线压力，产生一个把它推向球体的力，而作用在阀座环内侧端面上的、阀腔内的压力，产生一个把它推离球体的力。
因此，尽管施加在它们外侧端面上的管线压力，使得两个阀座环都获得了所需要的密封性能，但是，它们是“自释放”的。
这是因为，当阀腔内异常升高压力产生的、把阀座推离球体的力，大于弹簧把阀座推向球体的作用力时，这一效应允许阀腔内的压力，向与阀门连接的管线排放。
当阀体阀腔内压力正常时，阀座的受力情况如图2所示。
图2 阀座的受力情况一1.阀座2.石墨密封环3.橡胶O形密封圈4.连接体5.中间体6.球体阀体上游的压力大于等于阀腔内的压力，阀门关闭时，阀座被顶向球体，密封圈紧贴球面达到密封的目的。
此时阀座所受的作用力为：F=（P1－P0）×A2+P1×A3+F0其中F0为弹簧的推力。
当阀体阀腔内压力异常升高时，阀座的受力情况如图3所示。
阀体阀腔内的压力大于阀体上游的压力，阀门关闭时，阀座可能会被顶离球体，阀腔内的压力要进行泄放。
此时上游阀座受到被推离球体的力：F上=（P0―P1）× A2 ≥ P1 × A3 + F0图3 压力高时阀座的受力情况二1.阀座2.石墨密封环3.橡胶O形密封圈4.连接体5.中间体6.球体同理，下游阀座受到被推离球体的力：F下=（P0―P2）× A2 ≥ P1 × A3 + F0P2为阀体下游的压力，由于P1 > P2，所以F下> F上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
强制密封球阀原理
强制密封球阀是一种常用的阀门类型，它具有结构简单、密封可靠等特点，广泛应用于各个工业领域。
本文将从强制密封球阀的工作原理、结构特点和应用范围三个方面进行介绍。
一、强制密封球阀的工作原理
强制密封球阀是通过球体的旋转来实现启闭阀门的。
当球体旋转到与阀体出口和入口相连时，阀门打开；当球体旋转到与阀体出口和入口断开时，阀门关闭。
在阀门关闭的状态下，球体的密封面与阀座完全贴合，实现了强制密封。
强制密封球阀的密封性能取决于阀座和球体的密封面质量，通常采用金属材料或弹性材料制成。
球体旋转时，通过阀杆将转矩传递给球体，使其与阀座贴合，从而实现了可靠的密封。
二、强制密封球阀的结构特点
1. 球体结构简单紧凑，流体阻力小。
球体的通径与管道的通径相同，因此压力损失小，流量大，适用于多种介质的流体控制。
2. 球体与阀座的密封性能好。
球体的密封面与阀座完全贴合，采用金属材料或弹性材料制成的密封面，具有良好的密封性能。
3. 开闭方便快捷。
只需旋转90度即可实现开关动作，操作简便，快速可靠。
4. 适用于高温高压工况。
强制密封球阀采用金属密封面，能够承受
高温高压的介质，广泛应用于石油、化工、冶金等工业领域。
5. 可实现远程控制。
强制密封球阀可以与执行机构结合，实现远程自动控制，适用于自动化生产线。
三、强制密封球阀的应用范围
强制密封球阀广泛应用于石油、化工、冶金、电力等工业领域的流体控制系统中。
具体应用包括以下几个方面：
1. 石油行业：用于油田井口装置、输油管线、油库、油轮等场合的石油产品调节和控制。
2. 化工行业：用于化工生产过程中的流体控制，如合成氨、乙烯、乙二醇等工艺流程中的流体控制。
3. 冶金行业：用于钢铁制造过程中的流体控制，如高炉喷吹系统、转炉喷吹系统等。
4. 电力行业：用于火力发电厂和核电站的流体控制，如给水系统、循环水系统等。
强制密封球阀是一种结构简单、密封可靠的阀门类型，具有开闭方便、适用于高温高压工况等特点，广泛应用于各个工业领域的流体控制系统中。
在实际应用中，需要根据具体工况选择合适的材质和尺寸，以确保阀门的正常运行和安全可靠。
