梳齿板伸缩装置技术标准

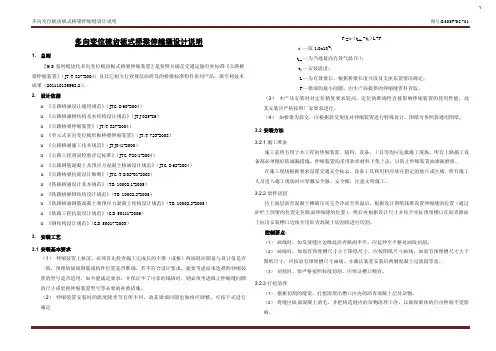

梳齿形桥梁伸缩缝
响)下面用塑料布垫好,如果条件允许应及时清理出施工现场(对路面的保护作用)。
安装伸缩装置橡胶止水带,使用卡座将止水带装在托架中间角钢上,注意止水带的横坡,有必
(4) 打挖时注意不得破坏桥梁主体,不得将缝区以外的沥青路面破坏,包括破角和抬起。
要的话可以在止水带内导入水,检测止水带的防水导流性能。
(5) 打挖出的垃圾或施工过程的杂物不得随意丢在桥底下、边破上、路侧绿化带等地方,应 清理到指定的堆放场地。 注意事项:机械打挖清理时避开锚具和钢绞线,以免造成重大损失。
其安装应严格按照厂家要求进行。
(4) 如桥梁为斜交,应根据斜交角度对伸缩装置进行特殊设计,图纸可参照斜通用图纸。
3.2 安装方法
3.2.1 施工准备 施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。所有上路施工设
备都必须做好防滴漏措施。伸缩装置均采用软质材料下垫上盖,以防止伸缩装置油漆被磨损。 在施工现场根据要求设置交通安全标志,设备工具和用料应放在指定的地点或区域,所有施工
人员进入施工现场时应穿戴安全服、安全帽,注意文明施工。
3.2.2 放样切割 待上面层沥青混凝土摊铺压实完全冷却至常温后,根据设计图纸找准设置伸缩缝的位置(通过
护栏上预留的位置定位路面伸缩缝的位置),然后再根据设计尺寸并结合实际预留槽口在沥青路面 上标出安装槽口边线并用沥青混凝土切割机进行切割。
控制要点: (1) 画线时,如发现缝区边缘处沥青路面不平,应延伸至平整处画线切割。 (2) 画线时,如原有预埋槽尺寸小于图纸尺寸,应按图纸尺寸画线;如原有预埋槽尺寸大于 图纸尺寸,应按原有预埋槽尺寸画线。并确认装置安装后两侧混凝土过渡段等宽。 (3) 切割时,要严格按照标线切割,应保证槽口顺直。
单元式多向变位梳形板桥梁伸缩装置施工技术
单元式多向变位梳形板桥梁伸缩装置施工技术1. 引言单元式多向变位梳形板桥梁伸缩装置是一种用于桥梁施工的重要技术装置。
该装置能够实现在桥梁伸缩过程中的水平与垂直方向调节,从而满足桥梁在不同工况下的变位需求。
本文将详细介绍单元式多向变位梳形板桥梁伸缩装置的施工技术。
2. 装置设计与构造单元式多向变位梳形板桥梁伸缩装置由多个组件组成,包括梳形板、伸缩装置、承台和定位装置等。
其中,梳形板是实现桥梁伸缩的核心组件,其结构类似于梳子,能够实现伸缩、旋转和变位等功能。
伸缩装置则负责实现梳形板的伸缩功能,通过液压和机械传动系统,能够控制梳形板的伸缩速度和位移。
承台是梳形板的支撑底座,能够承受桥梁的重量,并提供稳定的支撑力。
定位装置主要用于控制桥梁在伸缩过程中的位置和方向,确保桥梁伸缩的准确性和稳定性。
3. 施工步骤步骤1:准备工作在开始施工前,需要进行准备工作。
首先,需要制定详细的施工计划和安全措施,确保施工过程的顺利进行。
然后,检查各个构件和设备的完好性,并进行必要的维护和保养,确保施工所需的设备和材料的正常运作。
步骤2:梳形板安装根据设计要求和现场实际情况,将预制好的梳形板组装起来,并进行调整和固定。
在安装过程中,要注意梳形板的水平度和垂直度,保证安装的准确性和稳定性。
步骤3:伸缩装置安装将伸缩装置安装在梳形板上,并连接液压和机械传动系统。
根据设计要求,调整伸缩装置的参数,确保伸缩装置能够实现桥梁的伸缩和变位功能。
步骤4:承台安装根据梳形板的尺寸和布置要求,安装承台并进行固定。
承台的位置和高度要根据设计要求进行调整,并采取相应的措施确保其稳定性和安全性。
步骤5:定位装置安装根据设计要求,安装定位装置,并进行调整和固定。
定位装置的主要功能是控制桥梁在伸缩过程中的位置和方向,要保证其准确性和稳定性。
步骤6:试验与调整在完成装置的安装后,进行试验和调整,包括伸缩装置、定位装置和液压系统等。
通过试验,调整装置参数,确保桥梁伸缩的准确性和稳定性。
160型梳齿板式伸缩缝安装施工实施方案图文
单元式多向变位梳形板桥梁伸缩装置产品说明书及安装工艺标准宁波路宝科技实业公司有限公司二 O 一五年五月一、产品简介单元式多向变位梳形板桥梁伸缩装置是针对传统模数式及梳形伸缩装置存在的不足,特别是在悬索桥、斜拉桥桥梁的纵、横、扭转等多向变位功能以及车载对装置自己的作用力影响方面张开的广泛的研究与实践的基础上,成功研制的拥有国际当先水平的新一代桥梁伸缩装置。
装置主要由多向变位铰、活动梳齿板、固定梳齿板、锚固构造等组成。
伸缩装置按超越伸缩缝的方式分为骑缝式和跨缝式两类。
1.1 骑缝式桥梁伸缩装置骑缝式单元式多向变位梳形板桥梁伸缩装置由若干组标准模块和特殊模块组成,每组模块由支撑托架、多向变位铰、活动梳齿板、固定梳齿板、导水装置等组成,活动梳齿板直接超越伸缩缝(图1),产品代号QF,一般适用于 960mm ~3000mm 的伸缩量范围。
种类 1-骑缝式工程应用照片1.2 跨缝式伸缩装置跨缝式单元式多向变位梳形板桥梁伸缩装置由若干组标准模块和特殊模块组成,每组模块由多向变位铰、跨缝活动梳齿板、固定梳齿板、导水装置等组成,伸缩梳齿完好在伸缩缝一侧而用轴转跨缝板直接超越伸缩缝(图 2),产品代号 KF,一般适用于80 mm ~880 mm 的伸缩量范围。
种类 2-跨缝式工程应用照片二、产品主要参数2.1 伸缩装置的伸缩量分为: 80 、120、160、240 、320 、400 、480 、560 、640 、720 、800 、880 、960 、1040、1120、1200、1280、1360、1440、1520、1600 、1680、1760、1840、1920 、2000 、2080 、2160 、2240 、2320 、2400 、2480 、2560 、2640 、2720 、2800 、2880 、2960 、3000mm 。
伸缩装置的竖向转角分级为、0.02 、0.03 、0.04 、0.05rad ,并可依照要求进行特别设计,最大可达到0.15 rad。
港珠澳大桥伸缩装置技术标准和要求
港珠澳大桥伸缩装置技术标准和要求本章包含了本次采购的模数式伸缩装置和梳齿式伸缩装置的技术标准和要求。
投标人投标时应按照所报合同段对应的伸缩装置类型及规格型号,有选择性地阅读对应伸缩装置的技术标准和要求等内容,并对其理解负责。
1.一般规定1)本技术要求系对《港珠澳大桥主体工程桥梁DB01标段施工图设计》、《港珠澳大桥主体工程桥梁DB02标段施工图设计》、《港珠澳大桥主体工程桥梁工程土建工程施工(CB03、CB04合同段)招标文件第二卷第六章专用技术标准和要求第二册技术规范》、《港珠澳大桥主体工程桥梁工程下部施工及组合梁制造与采购(CB05合同段)招标文件第二卷第六章专用技术标准和要求第二册技术规范》的补充说明,若有冲突,则以本技术要求为准。
2)伸缩装置为模数式或梳齿板式。
模数式伸缩装置由中梁、边梁、防水橡胶带、位移系统、支承系统和锚固系统等组成.梳齿式伸缩装置由跨缝板、支承结构和锚固系统等组成。
3)伸缩装置及配套体系由供应商根据招标文件和设计要求进行专门设计、生产和成套供应。
伸缩量≥800mm,采用符合德国DIN标准或英国BS标准或美国AASHTO标准同时应符合JT/T327-2004《公路桥梁伸缩装置》等中国相关标准、规范的模数式伸缩装置;伸缩量≤720mm,采用满足JT/T 723—2008《单元式多向变位梳形板桥梁伸缩装置》标准的梳齿板式伸缩装置。
4)伸缩缝制造厂家应在合同签定后45天内和招标人进行协调、设计,并提交设计图纸及计算单、施工组织设计和工艺设计,经监理人审查批准后方可开始生产。
5)所有可能损坏的工作部件,应考虑在不影响桥梁正常运营条件下进行更换,投标文件应对易损部件更换方案进行详细图文说明。
对于模数式伸缩装置的防水橡胶带应可在单缝宽≥25mm的情况下进行更换.6)伸缩装置应具有良好的三维变形功能,同时还应具备“防水、防尘、防噪、防滑”功能。
7)伸缩装置的设计使用寿命为30年。
8)投标文件应提供所投标产品的应用实例和试验鉴定资料,以证明其产品的可靠性和有效性.9)伸缩缝由伸缩缝制造厂家负责安装。

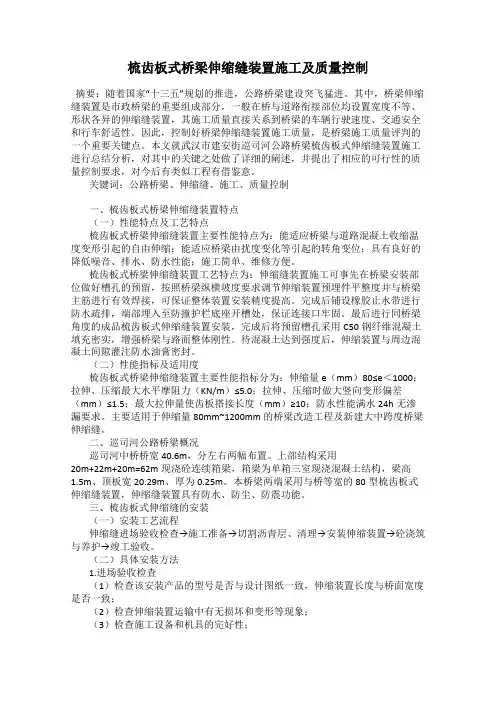

梳齿板式桥梁伸缩缝装置施工及质量控制
梳齿板式桥梁伸缩缝装置施工及质量控制摘要:随着国家“十三五”规划的推进,公路桥梁建设突飞猛进。
其中,桥梁伸缩缝装置是市政桥梁的重要组成部分,一般在桥与道路衔接部位均设置宽度不等、形状各异的伸缩缝装置,其施工质量直接关系到桥梁的车辆行驶速度、交通安全和行车舒适性。
因此,控制好桥梁伸缩缝装置施工质量,是桥梁施工质量评判的一个重要关键点。
本文就武汉市建安街巡司河公路桥梁梳齿板式伸缩缝装置施工进行总结分析,对其中的关键之处做了详细的阐述,并提出了相应的可行性的质量控制要求,对今后有类似工程有借鉴意。
关键词:公路桥梁、伸缩缝、施工、质量控制一、梳齿板式桥梁伸缩缝装置特点(一)性能特点及工艺特点梳齿板式桥梁伸缩缝装置主要性能特点为:能适应桥梁与道路混凝土收缩温度变形引起的自由伸缩;能适应桥梁由扰度变化等引起的转角变位;具有良好的降低噪音、排水、防水性能;施工简单、维修方便。
梳齿板式桥梁伸缩缝装置工艺特点为:伸缩缝装置施工可事先在桥梁安装部位做好槽孔的预留,按照桥梁纵横坡度要求调节伸缩装置预埋件平整度并与桥梁主筋进行有效焊接,可保证整体装置安装精度提高。
完成后铺设橡胶止水带进行防水疏排,端部埋入至防撞护栏底座开槽处,保证连接口牢固。
最后进行同桥梁角度的成品梳齿板式伸缩缝装置安装,完成后将预留槽孔采用C50钢纤维混凝土填充密实,增强桥梁与路面整体刚性。
待混凝土达到强度后,伸缩装置与周边混凝土间隙灌注防水油膏密封。
(二)性能指标及适用度梳齿板式桥梁伸缩缝装置主要性能指标分为:伸缩量e(mm)80≤e<1000;拉伸、压缩最大水平摩阻力(KN/m)≤5.0;拉伸、压缩时做大竖向变形偏差(mm)≤1.5;最大拉伸量使齿板搭接长度(mm)≥10;防水性能满水24h无渗漏要求。
主要适用于伸缩量80mm~1200mm的桥梁改造工程及新建大中跨度桥梁伸缩缝。
二、巡司河公路桥梁概况巡司河中桥桥宽40.6m,分左右两幅布置。
上部结构采用20m+22m+20m=62m现浇砼连续箱梁,箱梁为单箱三室现浇混凝土结构,梁高1.5m、顶板宽20.29m、厚为0.25m。
sf80型梳齿钢板桥梁伸缩缝尺寸
一、概述钢板桥梁是现代城市中常见的重要基础设施,在其设计和建设过程中,梳齿钢板桥梁伸缩缝是至关重要的一环。
SF80型梳齿钢板桥梁伸缩缝作为一种常见的设计类型,在其尺寸方面具有一定的标准和规范。
本文将对SF80型梳齿钢板桥梁伸缩缝的尺寸进行详细解析,以期对相关领域的学习和研究有所帮助。
二、SF80型梳齿钢板桥梁伸缩缝尺寸规范1.长度尺寸SF80型梳齿钢板桥梁伸缩缝的长度尺寸一般应根据实际桥梁的长度来确定。
通常情况下,设计者会根据桥梁的伸缩变形量以及正常使用条件下的温度变化等因素来确定伸缩缝的长度尺寸,以确保桥梁在使用过程中能够安全、稳定地进行伸缩变形。
2.宽度尺寸SF80型梳齿钢板桥梁伸缩缝的宽度尺寸一般应考虑到桥梁的施工和使用情况。
在设计过程中,需要确保伸缩缝的宽度能够满足施工工艺和使用环境的要求,以便于桥梁的安全使用和维护。
3.高度尺寸SF80型梳齿钢板桥梁伸缩缝的高度尺寸一般应根据桥梁结构的实际情况来确定。
设计者需要考虑桥梁的承载能力、使用要求以及周边环境等因素,以确定伸缩缝的高度尺寸,并保证桥梁在使用过程中能够满足安全、稳定的要求。
4.其他尺寸除了长度、宽度和高度尺寸外,SF80型梳齿钢板桥梁伸缩缝还涉及到一些其他尺寸方面的规范。
例如锚固螺栓的规格、梳齿板的尺寸和数量、伸缩缝的运动装置等内容都需要根据实际情况进行合理的规划和选用。
三、SF80型梳齿钢板桥梁伸缩缝尺寸调整和优化1.结构调整SF80型梳齿钢板桥梁伸缩缝的结构调整是针对其尺寸进行优化的重要手段。
通过对梳齿板、橡胶密封条、锚固螺栓等关键部件的结构进行合理调整,可以有效地优化伸缩缝的尺寸和性能,提高桥梁的使用寿命和安全性。
2.材料选择SF80型梳齿钢板桥梁伸缩缝的材料选择对其尺寸和性能有着重要的影响。
合理选择材料可以有效地控制伸缩缝的尺寸变形,提高其稳定性和耐久性。
材料的优化选择也可以降低桥梁的维护成本和使用风险。
3.工艺改进SF80型梳齿钢板桥梁伸缩缝的工艺改进可以有效地提高其尺寸和使用性能。
桥梁梳齿板伸缩缝安装说明书
桥梁梳齿板伸缩装置安装说明书一、施工前的准备工作1.材料:混凝土:混凝土强度应符合设计要求,混凝土中的水泥、砂和石子等原材料的各项性能指标均要满足国家现行标准《公路工程水泥混凝土实验规程》JTJ053的有关规定。
如采用钢纤维混凝土应符合国家现行标准《钢纤维混凝土结构设计与施工规程》CECS38的规定。
钢筋:品种和规格应符合设计规定,其质量应符合相应产品标准的要求,并有出厂合格证及复验报告。
其质量应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB 1499的规定。
2、机具设备设备:路面切割机、钢筋调直机、钢筋切断机、钢筋弯曲机、千斤顶、空压机、振捣器、交流电焊机、氧-乙炔焊接切割设备等。
检测设备:路面平整度直尺(3m)、路面平整度检测仪等。
3、作业条件沥青混凝土表面层施工完成,缝的长度、宽度已按设计长度和安装温度调整完毕。
4、施工前所有用于本工程的伸缩装置、辅料、设备、工具等均应运抵施工现场。
5.施工现场必须设置交通安全标志,设备工具和用料应放在指定的地点或区域,所有施工人员进入施工现场时应穿戴安全服、安全帽,注意文明施工。
二、伸缩装置安装程序(一)、画线、切割待上面层沥青混凝土摊铺压实完全冷却至常温后,根据设计图纸找准设置伸缩缝的位置,然后再根据设计尺寸并结合实际预留槽口在沥青路面上标出安装槽口边线并用沥青混凝土切割机进行切割。
质量控制点:a.画线时,如发现缝区边缘处沥青路面不平,应延伸至平整处画线切割。
b.画线时,如原有预埋槽尺寸小于图纸尺寸,应按图纸尺寸画线;如原有预埋槽尺寸大于图纸尺寸,应按原有预埋槽尺寸画线。
并确认装置安装后两侧混凝土过渡段等宽。
c.切割时,要严格按照标线切割,应保证槽口顺直。
(二)、打挖、清理缝区1.根据切割的缝宽,打挖清理出槽口区内的沥青混凝土层及杂物。
2.将缝区底面混凝土凿毛,并把构造缝内的杂物清理干净,以确保未来灌入混凝土与梁体结合牢度。
3.清理出的杂物要堆放在离缝区边沿1米以外的位置,下面用塑料布垫好,如果条件允许应及时清理出施工现场。
jt-t723-2008标准单元式多向变位梳形板伸缩装置
JT-T723-200标准单元式多向变位梳形板伸
缩装置
JT-T723-2008标准是关于单元式多向变位梳形板伸缩装置的技术要求和测试方法的国家标准。
单元式多向变位梳形板伸缩装置是一种用于交通工程中的道路、桥梁等结构中的伸缩装置。
它具有可以伸缩和变形的特点,能够适应不同工况下的变化。
该标准规定了单元式多向变位梳形板伸缩装置的分类、术语和定义、技术要求、试验方法、检验规则、验收规则和标志、包装、运输和贮存等内容。
在技术要求方面,JT-T723-2008标准规定了单元式多向变位梳形板伸缩装置的基本要求,包括材料、制造、尺寸、装置形式、伸缩性能、可靠性要求等。
在试验方法方面,该标准规定了对单元式多向变位梳形板伸缩装置进行试验的方法,包括伸缩性能试验、材料试验、可靠性试验等。
通过符合JT-T723-2008标准的检验和试验,可以确保单元式多向变位梳形板伸缩装置能够符合设计要求,在使用过程中能够满足道路交通和桥梁工程的需求。
rbkf梳齿型伸缩缝 标准
rbkf梳齿型伸缩缝标准RBKF伸缩缝也称为梳齿型多向变位伸缩缝,是指为防止构件由于气候温度变化热涨、冷缩,使结构产生裂缝或破坏而沿房屋长度方向的适当部位竖向设置的一条构造缝。
伸缩缝是将基础以上的建筑构件如墙体、楼板、木屋顶除外等分成两个立部分,使建筑物沿长方向可做水平伸缩。
RBKF多项变位伸缩缝,钢板式桥梁伸缩缝,SCF多向变位齿形缝RBKF多项变位伸缩缝,钢板式桥梁伸缩缝。
其标准如下:1、桥梁伸缩缝产品标准位移量:水平为0-80(mm),垂直为±15mm,伸缩灵活。
2、采用浅预锚固体系,只需梁端头厚度(包括铺装层)超过240mm。
(FM-80 FD-80型厚度为200mm)。
3、F型钢型腔尺寸稳定,胶带与型腔密贴,具有可靠的密封性能。
4、RBKF多项变位伸缩缝,钢板式桥梁伸缩缝,SCF多向变位齿形缝使用寿命长,在正常维护下可达到与桥梁F型钢是RBKF梳齿型伸缩缝的核心组成部分,其型腔尺寸极其稳定,胶带与型腔紧密贴合,从而实现了可靠的密封性能。
这种密封性能对于防止水分和杂质进入伸缩缝,保护内部结构不受损害起到了至关重要的作用。
另一个值得注意的特点是,RBKF梳齿型伸缩缝具有超长的使用寿命。
在正常的维护下,它的使用寿命可与桥梁本身相媲美。
这无疑是对其卓越性能的最好证明。
在安装方面,RBKF梳齿型伸缩缝展现出了极高的便利性。
工程施工单位在安装时可以采取一些措施进行保护,例如严禁车辆通过,以确保伸缩缝不受损害。
在安装前,一定要对伸缩缝进行仔细的成品检查,只有合格的产品才能运至现场。
在桥梁伸缩缝安装前,要与设计图和现场进行核对,位置和尺寸确认无误后,再稳稳地放入预留槽。
为了防止浇注保护带混凝土时灌入缝隙,桥上各接缝处必须用聚苯乙烯泡沫板塞严。
同时,切勿将装置内灌进混凝土,以免更换V形象胶带时受阻。
在保护带混凝土浇筑后,前7-8日一定要及时洒水养护,以利强度增长和防止裂缝出现。
这些步骤都是保证RBKF梳齿型伸缩缝正常工作和延长其使用寿命的关键环节。
多向变位梳齿板式桥梁伸缩缝设计说明伸缩缝施工培训课件
振捣密实性。之后用刮杆将混凝土表面刮平,平整度一 般应控制在低于路面标高2mm(不要超过2mm)即位 于-2~0mm之间。
四、伸缩缝养护 1、做好施工过程中的养生。砼初凝前用毛刷拉毛, 初凝后及时覆盖麻袋或土工布进行洒水养生,时间≥7d, 同时养生期间应派专人实行交通管制,待强度达到70%时 ,用专用工具安装橡胶密封带。
2.伸缩量:伸缩装置的拉伸值和压缩值的总和。
3.伸缩缝:为适应材料涨缩变形需要而在桥梁上部结 构中设置的间隙。
4.富余量:伸缩装置拉开和压缩两种状态下的预留量 值。
5.初始压缩量:即初始定位值,客户未提供安装温度 时,此数值为伸缩量的1/2。
2、 代号表示。
GQF-C80(EPDM)
GQF -产品名称代号(设计院,厂商,专利) C -型钢类型 80 -伸缩量为80mm EPDM-橡胶密封带的胶种
3.施工方法 (1)沥青面层切割
(2)沥青破除
(3)混凝土凿除
(4)横向钢筋锚筋定位
(5)钢筋安装
(6)模板安装
(7)伸缩缝安装
Hale Waihona Puke (8)螺栓安装(9)伸缩缝调平
(10)覆盖彩条布
(11)混凝土振捣
(12)洒水养护
三、施工控制要点
1、切缝之前必须对沥青面层的平整度进行检测。
3.分类 1.对接式伸缩缝。
2.模数支承式伸缩缝。
4.橡胶剪切组合式伸缩缝。
5.无缝式桥梁伸缩缝。
二、玉赤桥模块梳齿板式桥梁伸缩装置 1.构成
由钢件,承压支撑橡胶及橡胶密封带,改性聚四氟乙烯板 和不锈钢板组成。
2.模块梳齿板式桥梁伸缩缝特点 (1)具有良好的防水性能。 (2)运用范围广,新、老桥梁上都能采用。 (3)修建高度低,梳齿型桥梁伸缩缝在桥面铺装层高度内就 能安装,不需要梁体内预留槽口。 (4)构件运输、安装便利。
多向变位梳齿板式桥梁伸缩缝设计说明伸缩缝施工培训课件
心线向重合,并对称放置于伸缩间隙上,使其顶面高度
与桥梁路面标高(纵坡、横坡)向吻合后垫平。
正确就位后,将伸缩装置上的锚固筋与梁、板、桥
台上的预埋筋进行牢固焊接。焊接时注意焊接的部位和
方法,防止伸缩装置的边梁和中梁变形。型钢定位后采
用分段点焊加固的方法,以免型钢过热产生变形,宜分
层焊接,先焊顶面,再焊侧面,最后焊接低面。论文检 测。
3.施工方法 (1)沥青面层切割
(2)沥青破除
(3)混凝土凿除
(4)横向钢筋锚筋定位
(5)钢筋安装
(6)模板安装
(7)伸缩缝安装
(8)螺栓安装
(9)伸缩缝调平
(10)覆盖彩条布
(11)混凝土振捣
(12)洒水养护
三、施工控制要点
1、切缝之前必须对沥青面层的平整度进行检测。
目录
一、伸缩缝基本知识 二、玉赤桥模块梳齿板式桥梁伸缩缝施工 三、施工控制要点 四、伸缩缝养护
一、桥梁伸缩缝基本知识
1、术语
1.桥梁伸缩缝:指的是为满足桥面变形的要求,通常 在两梁端之间、梁端与桥台之间或桥梁的铰接位置上设置 伸缩缝。要求伸缩缝在平行、垂直于桥梁轴线的两个方向 ,均能自由伸缩,牢固可靠,车辆行驶过时应平顺、无突 跳与噪声;要能防止雨水和垃圾泥土渗入阻塞;安装、检 查、养护、消除污物都要简易方便。 在设置伸缩缝处, 栏杆与桥面铺装都要断开。
开槽后应禁止车辆通行,禁止施工人员及其他人员在槽两侧边 缘踩踏,影响砼施工质量。
3、伸缩装置安装前,当安装时的气温与出厂时的
温度有较大出入时,必须调整组装定位空隙值。
伸缩定位宽度允许误差为±2mm,要求误差为统
一符号,禁止一条缝在不同的位置上同时出现正负误差
WBF系列单元模块化对称式多向变位梳齿板式桥梁伸缩装置设计选用指南(改20210622)
目录1.国内桥梁伸缩装置概述 (1)2.国内桥梁伸缩装置的发展及现状 (2)3.WBF系列桥梁伸缩装置研发……………………………………114.设计依据 (11)5.设计结构优势、结构及代号 (12)6.产品特点 (16)7.技术性能 (18)8.设置原则 (19)9.安装工艺 (20)10.养护及更换………………………………………………………2411.WBF伸缩装置安装参数…………………………………………25WBF系列单元模块化对称式多向变位梳齿板式桥梁伸缩装置设计选用指南1. 国内桥梁伸缩装置概述桥梁伸缩装置是提供桥梁上部结构梁端变形空间以及使得桥面连续,并让车辆平稳通过,在桥面伸缩接缝处设置的装置的总称。
随着国家基础经济建设的高速发展,以高速公路和市政道路为代表的高等级公路工程以及高速铁路工程如雨后春笋般地出现。
公路铁路交通量急剧增加,车辆的行驶速度和车辆的轴重也在增长,人们对行车舒适性等要求也越来越高。
在过往桥梁设计、施工中对伸缩装置重视不够的问题,也变得日益突出,并引起了桥梁设计、施工、养护和管理部门的高度重视。
桥梁伸缩装置长期暴露在外部环境比较恶劣的空气中,直接承受车轮荷载对桥梁结构的反复冲击,是桥梁结构最易遭到破坏而又较难修补的构件。
桥梁伸缩装置在设计、施工上稍有缺陷和不足,将会引起早期破坏,不仅直接破坏行车舒适度,还缺乏安全感,严重时还会影响到桥梁结构的正常使用。
养护和管理部门不得不进行早期维修养护甚至提前更换,造成不同程度的经济损失并存在一定的安全隐患。
桥梁伸缩装置安装在桥梁端部预留伸缩缝槽区,由于预留伸缩缝槽区是桥梁结构受力集中且复杂多变的关键部位,所以对伸缩装置的安全、性能、寿命、外观等均提出较高的需求。
桥梁伸缩装置在设计施工上的基本要求主要有如下几点:1、能适应桥梁由制动力、温度变化和混凝土收缩徐变等引起的自由伸缩;2、能适应桥梁由挠度变化等引起的转角变位;3、具有良好的降低噪音、防振和抗震要求以及行车舒适度;4、具有良好的整体性、高刚度和耐久性;5、具有良好的排渣、排水和防水性;6、具有可靠的面板受力结构;7、构造简单,设计选用简洁、施工方便、维修费用低。
BXF80BXF160梳齿板伸缩缝安装质量控制精品文档6页
BXF80BXF160梳齿板伸缩缝安装质量控制1 引言BXF80梳齿板伸缩缝、BXF160梳齿板伸缩缝是热轧整体成型的梳齿型桥梁伸缩装置,具有伸缩量大、埋设浅等特点。
梳齿型伸缩缝装置由于结构的特殊处理,伸缩缝间隙位于单侧梁的端面上,并且梳齿板钢板底面有不锈钢板作为垫层,粉尘、灰渣等杂物只能留在表面,这样能借助梳型钢板的伸缩过程和车辆行驶的作用,自动将杂物排出伸缩间隙,从而不会造成堵塞,不影响梁体正常伸缩,梳齿型伸缩由多组尺寸相同的构件拼装组成,可进行局部维修更换,不用完全封闭交通。
2 工程概况铁岭市新三线(新区至三江口)新改建工程BT项目第四合同段起讫桩号为K26+150—K29+410,有断链1处,路线全长3.154公里,其中辽河大桥长1.476km,大桥引线长1.788km。
辽河特大桥跨越辽河,桥梁中心桩号K28+675.0,孔跨49x30m,与河道交角90°,桥梁全长1476m。
上部结构采用先简支后结构连续预应力混凝土T梁,下部结构采用肋板台、柱式墩、桩基础。
共有桩基208根、承台8座、桩顶系梁15座、墩柱192根、肋板8座、盖梁50座、T梁预制及安装441片、桥面铺装10联、防撞墙2952m、BXF80梳齿板伸缩缝2道、BXF160梳齿板伸缩缝9道。
3 施工方案选择①、第一种施工方案:在伸缩缝钢筋加工及安装完毕后,砼分两次浇筑,首先将砼浇筑至与不锈钢滑板底面平齐,待砼养生7d后,强度满足施工要求,安装不锈钢滑板及大小齿板,然后浇筑黑色路面与大小齿板间的砼。
此方案施工过程中对第一次浇筑的砼平整度要求极高,如果平整度不满足要求,就会在砼顶面与大小齿板间产生空隙,行车过程中产生的冲击力会将砼高出的部分压碎,导致空隙增大,螺栓与螺母松动,大小齿板产生颠簸。
对行车安全产生隐患。
②、第二种施工方案:在伸缩缝钢筋加工及安装完毕后,砼一次性浇筑,首先将砼浇筑至与不锈钢滑板底面平齐,在砼终凝前安装不锈钢滑板及大小齿板。
新型自适应多向变位梳齿伸缩装置施工技术规程
新型自适应多向变位梳齿伸缩装置施工技术规程1范围本文件规定了新型自适应多向变位梳齿伸缩装置施工技术的适用范围、术语和定义、规格及型号、施工准备、施工、质量检测与验收等。
本文件适用于公路桥梁新型自适应多向变位梳齿伸缩装置施工。
2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中,注日期的引用文件,仅该日期对应的版本适用于本文件,不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 8076 混凝土外加剂GB 50367 混凝土结构加固设计规范GB 50728 工程结构加固材料安全性鉴定技术规范GB/T 702 热轧钢棒尺寸、外形、重量及允许偏差GB/T 706 热轧型钢GB/T 1228 钢结构用高强度大六角头螺栓GB/T 1231 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件GB 1499.1 钢筋混凝土用钢第1部分:热轧光圆钢筋GB 1499.2 钢筋混凝土用钢第2部分:热轧带肋钢筋GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带GB/T 3280 不锈钢冷轧钢板和钢带JGJ55 普通混凝土配合比设计规程JT/T 327 公路桥梁伸缩装置通用技术条件JTG 3362 公路钢筋混凝土及预应混凝土桥涵设计规范JTG B01 公路工程技术标准JTG D60 公路桥涵设计通用规范JTG H30 公路养护安全作业规程JTG F80/1 公路工程质量检验评定标准JTG/T 3650 公路桥涵施工技术规范JTG/T J22 公路桥梁加固设计规范JTG/T J23 公路桥梁加固施工技术规范JB/ZQ 4191 厌氧胶应用技术规范CECS 38 纤维混凝土结构技术规程3术语和定义下列术语和定义适用于本文件。
3.1新型自适应多向变位梳齿伸缩装置new self-adapted multidirectional-movement finger expansion joint采用高分子碳聚复合材料制作,由固定梳齿板、跨缝梳齿板、内嵌钢板、导水装置、锚固螺栓等组成,具有水平、竖向、扭转等多向变位功能的伸缩装置。
