10kV以下架空配电线路的组成、常用材料以及施工要点,以及本章定额套用
10kV架空配电线路介绍资料
架空线路常用的导线型号及符号的含义 架空线路常用的导线有裸导线和绝缘导线.按导线的结构 可分为单股,多股及空芯导线.按导线使用材料分为铜导线, 铝导线.钢芯铝导线,铝合金导线和钢导线等. 送,配电架空电力线路采用多股裸导线,低压配电架空线路 可使用单股裸铜导线. 常用的裸导线有以下几种: 1裸铜导线(TJ),2裸铝导线(LJ),3钢芯铝导线 (LGJ,LGJQ,LGJJ)4铝合金导线(HLJ)5钢导线(GJ) • 导线型号中的拼音字母的含义 T-铜导线 J-绞线 L-铝导线 G-钢芯 Q-轻型 H-合金 型号中一字线后的数字表示导线的截面积平方毫米
二、防止跌落式熔断器故障的主要措施 1、 合理选择跌落式熔断器
10kV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险 性环境，年度温差变比在±40℃以内的户外场所。其选择是按照额定电压和额定电 流两项参数进行，也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相 匹配。熔断器的额定电流应大于或等于熔体的额定电流。而熔体的额定电流可选为 额定负荷电流的1.5～2倍。此外，应按被保护系统三相短路容量，对所选定的熔断 器进行校核。保证被保护系统三相短路容量小于熔断器额定断开容量的上限，但必 须大于额定断开容量的下限。若熔断器的额定断开容量(一般是指其上限)过大，很 可能使被保护系统三相短路容量小于熔断器额定断开容量的下限，造成在熔体熔断 时难以灭弧，最终引起熔管烧毁，爆炸等事故。
线最低点的垂直距离，称为弧垂或弛度。用f表示。 3．限距：导线对地面或对被跨越设施的最小距离。一般指导线最低点到地面的 最小允许距离，常用h表示。 4．水平档距：相邻两档距之和的一半，称为水平档距 5．垂直档距：相邻两档距间导线最低点之间的水平距离，称为垂直档距，
10KV架空线路预算汇总

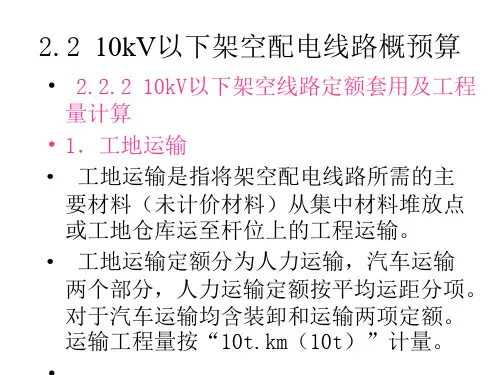

2.2 10kV以下架空配电线路概预算
• 运输量应根据施工图设计将各类器材分 类汇总，按定额规定运输量和包装系数计 算。运输量计算公式： • 预算运输工程量=施工图用量× (1+损耗率) +包装物重量 • （不需包装的可不计算包装物重量）
2.2 10kV以下架空配电线路概预 算
• 主要材料运输重量的计算按照下表规定执行：
2.2 10kV以下架空配电线路概预 算
• （3）撑杆 • 撑杆:指某些终端杆或须承受一定压力的中 间杆，需采用斜撑来代替拉线用的电杆。 • 撑杆安装的预算定额分为木撑杆和混凝土 撑杆，并以杆长立项。定额计量单位为 “根”，工程量按施工图图示数量计算。 • 撑杆、圆木、连接铁件及螺栓为未计价材 料。 • 木杆电杆根部采用烧焦刷油防腐处理时，需 另套定额，计量单位为“根”。
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设 • （1）定额套用 • 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。 • （2）工程量计算 • 导线长度按线路总长度和预留长度之和 计算。 • 线路总长度根据平面图将相同规格的导
2.2
10kV以下架空配电线路概预算
2.2 10kV以下架空配电线路概预 算
• 4． 电杆组立
• 电杆组立的预算定额根据杆的类型不同，分为单 杆、接腿杆及撑杆三种定额。注意：线路一次施 工工程量按5根以上考虑，若5根以下者，其全部 人工、机械应乘以系数1.3。 （1）单杆 单杆的预算定额按木杆、混凝土杆及杆长分别立 项。 定额以“根”为单位计量，工程量按施工图图示 数量计算。 其中电杆、地横木为未计价材料。
广联达定额计价之电气部分--第十章10KV以下架空配电线路
第10章 10KV以下架空配电线路说明一、本章定额按平地施工条件考虑，如在其他地形条件下施工时，其人工和机械按下列地形类别予以调整。
二、地形划分的特征：1．平地：地形比较平坦、地面比较干燥的地带。
2．丘陵：地形有起伏的矮岗、土丘等地带。
3．一般山地：指一般山岭或沟谷地带、高原台地等。
4．泥沼地带：指经常积水的田地或泥水淤积的地带。
三、实际工程中，全线地形分几种类型时，可按各种类型长度所占百分比求出综合系数进行计算。
四、土质分类如下：1．普通土：指种植土、粘砂土、黄土和盐碱土等，主要利用锹、铲即可挖掘的土质。
2．坚土：指土质坚硬难挖的红土、板状粘土、重块土、高岭土，必须用铁镐、条锄挖松，再用锹、铲挖掘的土质。
3．松砂石：指碎石、卵石和土的混合体，各种不坚实砾岩、页岩、风化岩，节理和裂缝较多的岩石等（不需用爆破方法开采的）需要镐、橇棍、大锤、楔子等工具配合才能挖掘者。
4．岩石：一般指坚实的粗花岗岩、白云岩、片麻岩、玢岩、石英岩、大理岩、石灰岩、石灰质胶结的密实砂岩的石质，不能用一般挖掘工具进行开挖的，必须采用打眼、爆破或打凿才能开挖者。
5．泥水：指坑的周围经常积水，坑的土质松散，如淤泥和沼泽地等挖掘时因水渗入和浸润而成泥浆，容易坍塌，需用挡土板和适量排水才能施工者。
6．流砂：指坑的土质为砂质或分层砂质、挖掘过程中砂层有上涌现象，容易坍塌、挖掘时需排水和采用挡土板才能施工者。
五、主要材料运输重量的计算按下表规定执行：注：1、W为理论重量。
2、未列入者均按净重计算。
六、线路一次施工工程量按5基以上电杆考虑，如5根以内者，其全部人工、机械乘以系数1.3。
七、横担安装是按单杆考虑的，若双杆横担安装，基价乘以系数2.0。
八、导线跨越架设：1．每个跨越间距均按50m以内考虑，大于50m而小于100m时按2处计算，以此类推。
2．在同跨越档内，有多种（或多次）跨越物时，应根据跨越物种类分别执行定额。
3．跨越定额仅考虑因跨越而多耗的人工、机械台班和材料，在计算架线工程量时，不扣除跨越档的长度。
10KV架空线路预算全解
2.2 10kV以下架空配电线路概预 算
• 拉线长度表 单位：m/每根
2.2 10kV以下架空配电线 路概预算
• 7．导线架设 • （1）定额套用 • 定额划分为裸铝绞线、钢芯铝绞线、绝缘 铝绞线、绝缘铜绞线四种导线架设，并按导 线截面划分子目。定额以“1km/单线”为计 量单位，导线和金具为未计价材料。 • （2）工程量计算 • 导线长度按线路总长度和预留长度之和 计算。 • 线路总长度根据平面图将相同规格的导
2.2 10kV以下架空配电线路概预 算
• （2）进户线架设 • 定额按导线截面积分项。计量单位： “100m/单线“，导线为未计价材料。 • 注意： • 低压进户线：应从靠近建筑物而又便于引 线的一根电杆上引下来，从电杆到建筑物 上导线第一个支持点间的距离不宜大于25 米，否则要加进户线杆。 •
• （2）1KV以下横担。
• 定额编制了二线、四线（单根、双根）、六线 （单根、双根）、瓷横担项目，定额计量单位为 “组”。 横担、绝缘子、连接铁件、螺栓是未计价材料。 （3） 进户横担。 定额编制了一端埋设式（二线、四线、六线）， 二端埋设式（二线、四线、六线），定额计量单位 为“组”。 横担、绝缘子、连接铁件、支撑铁件、螺栓是未计 价材料。
从图中可知共有8个电杆，2根拉线，则可知： V总土石方总工程量= V单×（杆数+拉线数） =9.975x(8+2)=99.75 m3
（2）计算定额单位数（预算表格中的数量栏） 因为土石方工程定额单位为“10 m3”，则： 定额单位数=V总/10=99.75/10=9.975 (3)计算施工直接费 因此项目中无主材，以此施工直接费为基价合价 查定额知：
2.2 10kV以下架空配电线路概预算
• 9．杆上变配电设备安装 • （1）杆上变压器安装 • 定额按变压器容量（kV· A）分项，计量单位为 “台”。定额不包括变压器干燥、接地装置、检修 平台和防护栏杆的制作安装，需另套相应定额。 • （2）杆上配电设备安装 • 杆上跌落式熔断器、避雷器、隔离开关安装以 “组”计量；油开关、配电箱以“台”计量。 • 其中配电箱安装定额中不包括焊（压）接线端子。
北京定额计算规则-10kV以下架空配电线路

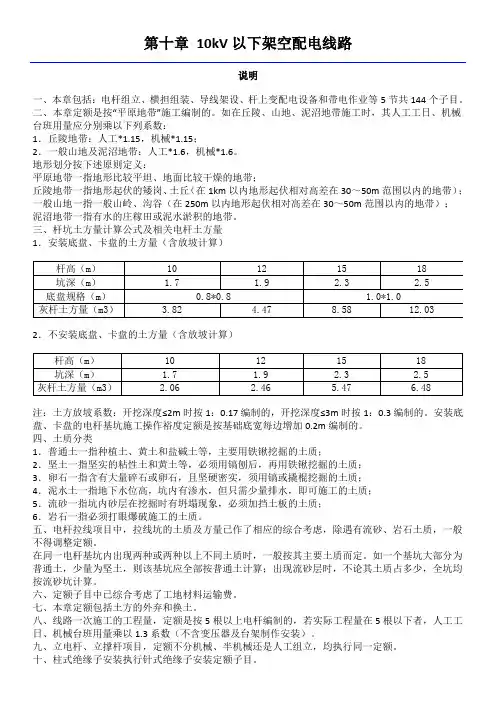

第十章10kV以下架空配电线路说明一、本章包括：电杆组立、横担组装、导线架设、杆上变配电设备和带电作业等5节共144个子目。
二、本章定额是按“平原地带”施工编制的。
如在丘陵、山地、泥沼地带施工时，其人工工日、机械台班用量应分别乘以下列系数：1．丘陵地带：人工*1.15，机械*1.15；2．一般山地及泥沼地带：人工*1.6，机械*1.6。
地形划分按下述原则定义：平原地带一指地形比较平坦、地面比较干燥的地带；丘陵地带一指地形起伏的矮岗、土丘（在1km以内地形起伏相对高差在30～50m范围以内的地带）；一般山地一指一般山岭、沟谷（在250m以内地形起伏相对高差在30～50m范围以内的地带）；泥沼地带一指有水的庄稼田或泥水淤积的地带。
三、杆坑土方量计算公式及相关电杆土方量1．安装底盘、卡盘的土方量（含放坡计算）2．不安装底盘、卡盘的土方量（含放坡计算）注：土方放坡系数：开挖深度≤2m时按1：0.17编制的，开挖深度≤3m时按1：0.3编制的。
安装底盘、卡盘的电杆基坑施工操作裕度定额是按基础底宽每边增加0.2m编制的。
四、土质分类1．普通土一指种植土、黄土和盐碱土等，主要用铁锹挖掘的土质；2．坚土一指坚实的粘性土和黄土等，必须用镐刨后，再用铁锹挖掘的土质；3．卵石一指含有大量碎石或卵石，且坚硬密实，须用镐或撬棍挖掘的土质；4．泥水土一指地下水位高，坑内有渗水，但只需少量排水，即可施工的土质；5．流砂一指坑内砂层在挖掘时有坍塌现象，必须加挡土板的土质；6．岩石一指必须打眼爆破施工的土质。
五、电杆拉线项目中，拉线坑的土质及方量已作了相应的综合考虑，除遇有流砂、岩石土质，一般不得调整定额。
在同一电杆基坑内出现两种或两种以上不同土质时，一般按其主要土质而定。
如一个基坑大部分为普通土，少量为坚土，则该基坑应全部按普通土计算；出现流砂层时，不论其土质占多少，全坑均按流砂坑计算。
六、定额子目中已综合考虑了工地材料运输费。
10kV架空配电线路介绍
一、送电线路的导线及架空地线悬空 架设在杆塔上，连接发电厂和变电站，以实现输送电能为 目的的电力设施。主要由导线、架空地线、绝缘子、金具、 杆塔、基础、接地装置等组成。 1．导线：其功能主要是输送电能。线路导线应具有良好 的导电性能，足够的机械强度，耐振动疲劳和抵抗空气中 化学杂质腐蚀的能力。线路导线目前常采用钢芯铝绞线或 钢芯铝合金绞线。为了提高线路的输送能力，减少电晕、 降低对无线电通信的干扰，常采用每相两根或四根导线组 成的分裂导线型式。 2．架空地线：主要作用是防雷。由于架空地线对导线的 屏蔽，及导线、架空地线间的藕合作用，从而可以减少雷 电直接击于导线的机会。当雷击杆塔时，雷电流可以通过 架空地线分流一部分，从而降低塔顶电位，提高耐雷水平。 架空地线常采用镀锌钢绞线。目前常采用钢芯铝绞线，铝 包钢绞线等良导体，可以降低不对称短路时的工频过电压， 减少潜供电流。兼有通信功能的采用光缆复合架空地线。
一、跌落式熔断器主要故障 1、烧保险管
常见熔断器的烧管故障都在熔丝熔断后发生，由于熔丝熔断后不能自动跌落，这时 电弧在管子内未被切断形成了连续电弧而将管子烧坏，保险管常因上下转动轴安装 不正,被杂物阻塞,以及转轴部分粗糙,因而阻力过大,不灵活等原因,以致当熔丝熔断 时,保险管仍短时保持原状态不能很快跌落,灭弧时间延长而造成烧管。
7．接地装置：
主要由连接架空地线的接地引下线及埋入杆塔地里的接地体（极）所组成。接地 装置的主要作用是，能迅速将雷电流在大地中扩散泄导，以保持线路有一定的耐 雷水平。杆塔接地电阻值愈小，其耐雷水平就愈高。
二、送电线路专业术语
1．档距：相邻两基杆塔之间的水平直线距离，称为档距，一般用L表示。 2．弧垂：对于水平架设的线路来说，导线相邻两个悬挂点之间的水平连线与导
10kV-架空配电线路基本组成及杆上设备详解
10kV-架空配电线路基本组成及杆上设备详解前言电力系统是现代社会不可或缺的基础设施之一，而架空配电线路则是电力系统中重要的一部分。
为了保障电力系统正常运行，必须对架空配电线路的组成以及杆上设备进行详细的了解。
本文将从基本组成和杆上设备两个方面进行详解。
10kV-架空配电线路基本组成一般情况下，10kV-架空配电线路的基本组成由5个部分组成：绝缘子、导线、杆塔、接地设施和附属设施。
以下分别进行详细的解释。
绝缘子绝缘子通常是在杆塔上承载导线的一种装置，其主要作用是支撑导线，同时防止导线带电时与杆塔发生电气接触而导致的电气事故。
绝缘子通常采用陶瓷、玻璃钢等绝缘材料制成，具有良好的绝缘性能。
导线导线是架空配电线路中承载电能传输的主要部分，通常由铜、铝等导电材料制成。
在导线安装过程中，为了防止导线在风中晃动过大，需采用钢丝等材料制成的拉线对导线进行固定。
杆塔杆塔是架空配电线路中承载绝缘子和导线的主要承力结构。
根据杆塔的不同形状和用途，可分为直线杆、跨越杆、转角杆等。
根据杆塔的不同材质，可分为混凝土杆、钢塔等。
接地设施接地设施通常是安装在杆塔附近的地下或地面上的一种装置，其主要作用是为了确保架空配电线路的安全运行。
接地设施采用好的接地方法能有效地减少电气接触事故的发生，从而提高了架空配电线路的安全性。
附属设施附属设施包括接线盒、避雷器、垂挂件等，它们是为了解决架空配电线路中存在的一些特殊问题而设计的。
其中，接线盒主要用于连接导线和绝缘子，避雷器则用于消除雷电影响等。
杆上设备详解为了满足电力系统对架空配电线路的可靠运行，需要在杆塔上安装一些特殊的设备，这些设备被称作杆上设备。
目前，常见的杆上设备主要有绝缘子串、悬垂装置、交流电极、避雷器等，以下对其进行详细的解释。
绝缘子串绝缘子串主要用于支撑导线和防止杆塔带电，其主要结构由多个绝缘子通过金属杆子串联而成。
为了确保绝缘子串的安全可靠，通常采用的是玻璃钢或陶瓷等材料制成的绝缘子。
架空配电线路组成
黄发朗
一、线路分类
二、架空配电线路特点
1、优点： 取材方便、投资少、施工容易、维护方便、
易发现故障点等。
2、缺点： 影响市容市貌、影响行人交通安全、易遭
雷击、易遭外力破坏等。
三、架空配电线路组成
由基础、 杆塔、 横担、 导线、 金具、绝缘子、 接地装置、 拉线 等元件组成。
1、电杆基础
（1）电杆直接埋深 h=H/10+0.7 (经验计算h=H/6)，式中H为杆长，
（2）底盘 ，
（3）拉线盘 ，
（4）卡盘。
3、导线
（1）对导线的要求 要有足够的机械强度，较高的导电率，抗
腐蚀能力强，而且要有重量轻，成本低等特 点。
（2）导线种类 铜绞线——TJ 铝绞线——LJ 钢芯铝绞线——LGJ （普通型—LGJ、加强型—LGJJ、轻型—LGJQ） 铝合金绞线——HLJ
（3）选择导线截面应考虑因素 ①经济电流密度， ②满足电压降的要求， ③满足机械强度的要求， ④满足发热条件的要求。
4、绝缘子
（1） 针式 （2） 悬式 （3） 蝶式 （4） 棒式 （5）瓷
10kV配电线路-架空输电线路基本知识-顾施祥-2016.6.22
1、初步设计
一般要编写初步设计书及附图、设备材料清单、施工组织设计、概算书等 常分为四卷。 初步设计书及附图：确定设计原则。 设备材料清单：工程建设加工订货。 概算书：为国家有计划地进行经济建设，安排工程资金和施工 单位合理地使用资金。 施工组织设计：合理地组织施工。
八、架空输电线路设计
2、施工图设计
THE END
导线换位方式
直线塔换位/滚式换位
耐张塔换位
悬空换位
五、导、地线&排列、换位
耐张塔换位
五、导、地线&排列、换位
3、地线的换位
当绝缘地线用作载波通信或屏蔽线，两点及多点接地时，为了降低能量损失， 应当进行换位。 换位原理：地线换位应保证对每一种导线排列段，每根地线处于两侧位置的长 度相等，并应注意其换位点和导线换位点错开。 换位方式： 从杆塔顶直接向上或向下交叉 绕跳，但要注意地线与杆塔的间 隙距离； 在杆塔顶设置针式绝缘子， 以固定交叉跳线，比较可靠；
架空线路和电缆线路
输送电流性质：
交流线路和直流线路
杆塔上回路数目：
单回路、双回路和多回线路
相导线间距：
常规型线路和紧凑型线路
二、输电线路概述
2、输电线路的分类
电压等级：
低压 中压 高压HV 超高压EHV 特高压UHV
（110V-400V） （3kV-10kV） （35kV-220kV) （330kV-500kV） （750kV以上)
五、导、地线&排列、换位
1、架空线
导线和地线通称架空线 输电线路一般都采用架空裸导线 裸导线一般可以分为铜线、铝线、钢芯铝线、镀锌钢绞线等 导线在运行中经常受各种自然条件的考验，必须具有 导电性能好、机械强度高、质量轻、价格低、耐腐蚀 性强等特性。由于我国铝的资源比铜丰富，加之铝和 铜的价格差别较大，故几乎都采用钢芯铝线。
第十章 10kV以下架空配电线路-定额
10.1 工地运输工作内容：线路器材外观检查、绑扎及抬运、卸至指定地点、返回、装车、支垫、绑扎，运至指定地点、人力卸车、返回。
计量单位：表中所示10.2 土石方工程工作内容：复测、分坑、挖方、修整、操平、排水、装拆挡土板、岩石打眼、爆破、回填。
计量单位：10m3工作内容：同前。
计量单位：10m310.3 底盘、拉盘、卡盘安装及电杆防腐工作内容：基坑整理、移运、盘安装、操平、找正、卡盘螺栓紧固、工器具转移、木杆根部浇焦涂。
计量单位：表中所示注：主要材料：混凝土底盘、拉盘、卡盘、拉棒、抱箍、连接螺栓及金具。
10.4 电杆组立10.4.1 单杆10.4.1.1 木杆工作内容：立杆、找正、绑地横木、根部刷油、工器具转移。
计量单位：根注：主要材料：电杆、地横木。
10.4.1.2 混凝土杆工作内容：同前。
计量单位：根10.4.2 接腿杆工作内容：木杆加工、接腿、立杆、找正、绑地横木、根部刷油、工器具转移。
计量单位：根注：主要材料：木电杆、水泥接腿杆、地横木、圆木、连接铁件及螺栓。
工作内容：同前。
计量单位：根注：同前。
10.4.3 撑杆及钢圈焊接工作内容：木杆加工、根部刷油、立杆、装包箍、焊缝间隙轻微调整、挖焊接操作坑、焊接及焊口清理、钢圈防腐防锈处理、工器具转移。
计量单位：根注：主要材料：撑杆、圆木、连接铁件及螺栓。
工作内容：同前。
计量单位：表中所示10.5 横担组装10.5.1 10kV以下横担工作内容：量尺寸、定位、上抱箍、装横担、支撑及杆顶支座、安装绝缘子。
计量单位：组注：1．双杆横担安装，基价乘以系数2.0。
2．主要材料：横担、绝缘子、连接铁件及螺栓。
10.5.2 1kV以下横担工作内容：定位、上抱箍、装支架、横担、支撑及杆顶支座、装瓷瓶。
计量单位：组注：主要材料：横担、绝缘子、连接件及螺栓。
工作内容：同前。
计量单位：组10.5.3 进户线横担工作内容：测位、划线、打眼、钻孔、横担安装、装瓷瓶及防水弯头。
10千伏及以下架空配电线路篇
10千伏及以下架空配电线路篇前言架空配电线路作为基本的输电形式，在城市和农村都被广泛应用。
本文章主要介绍10千伏及以下架空配电线路的基本概念、组成部分以及设计要点。
基本概念架空配电线路是连接电源变压器和配电负荷的各种线路，由电线、杆塔、悬挂附件、地线和接地等构成。
架空配电线路按电压等级和用途分为10千伏以下架空配电线路、35千伏架空配电线路和110千伏架空配电线路等。
10千伏及以下架空配电线路是一种输电电缆外绝缘保护层为线路外壳的输电电缆。
在正常条件下，电缆外壳应该始终与大地有良好连接，以便于安全接地。
架空配电线路按杆塔和电线布置形式分为直线塔式、压框塔式和双回路塔式等。
组成部分10千伏及以下架空配电线路主要由杆塔、电线、悬挂附件和接地等构成。
杆塔杆塔是架空配电线路中的重要组成部分，用于支撑电线，防止线路跌落和维护线路的导向性。
杆塔分为钢制杆塔、混凝土杆塔和木质杆塔三种。
电线电线是架空配电线路的主要导体，采用的是铝合金导线。
根据导线的截面积和电阻率来分类，主要有以下几种类型：•1号: 外径7.42mm，公称截面积为10.0mm2；•2号: 外径6.87mm，公称截面积为8.0mm2；•3号: 外径6.30mm，公称截面积为6.0mm2；•4号: 外径5.77mm，公称截面积为4.0mm2。
悬挂附件悬挂附件主要是用于连接电线和杆塔，包括绝缘子、导线夹等。
悬挂附件的主要作用是起到支撑电线的作用，并且保证电线与杆塔之间的绝缘性。
接地接地是为了保证人身安全而设置的安全设施。
在架空配电线路中，接地主要分为两种，一种是接地线，另一种是接地杆。
设计要点10千伏及以下架空配电线路的设计要点包括以下几个方面：杆塔设计杆塔的最大高度和地形条件有关，需要满足强度、稳定性、耐久度以及抗风扭矩等要求。
在选取杆塔时，应考虑地形、相间距离、塔距、电压等因素。
导线设计导线的设计应满足最大工作电压、导线负载能力、安全距离以及受力性能等要求。
10kV以下架空线路工程施工工艺要点
10kV以下架空线路工程施工工艺电力系统是由不同电压等级的电力线路组成的一个发电、输电、配电、用电的整体，即有发电厂、输电网、配电网和电力用户组成的整体，是将一次能源转换成电能并输送和分配到用户的一个统一系统。
输电网和配电网统称为电网，是电力系统的重要组成部分。
发电厂将一次能源转换成电能，经过电网将电能输送和分配到电力用户的用户设备，从而完成电能从生产到使用的整个过程。
如图2-1电力系统采用架空线路形式示意图。
将１kv 以上称为高压，１kv 以下称为低压。
电力系统还包括保证其安全可靠运行的继电保护装置、安全自动装置、电镀自动化系统和电力通信等相应的辅助系统（一般称为二次系统）。
输电网是电力系统中最高电压等级的电网，指架设在升压变电所与一次降压变电所之间的线路，专门用于输送电能，是电力系统中的主要网络（简称主网），在一个现代电力系统中既有超高压交流输电，又有超高压直流输电。
这种输电系统通常称为交、直流混合输电系统。
配电网是从一次降压变电所至各用户之间的10kV 及以下线路，它将电能从枢纽变电站直接分配到用户区或用户，它的作用是将电力分配到配电变电站后再向用户供电，也有一部分电力不经配电变电站，直接分配到大用户，由大用户的配电装置进行配电。
在电力系统中，电网按电压等级的高低分层，按负荷密度的地域分区。
不同容量的发电厂和用户应分别接入不同电压等级的电网。
大容量主力电网应接入主网，较大容量的电厂应接入较高压的电网，容量较小的可接入较低电压的电网。
电力系统的出现，使高效、无污染、使用方便、易于调控的电能得到广泛应用，推动了社会生产各个领域的变化，开创了电力时代，发生了第二次技术革命。
电力系统的规模和技术水准已成为一个国家经济发展水平的标志之一。
一般来说，将电力电线路分为室外和室内两种形式。
其中，架空线路、电缆线路属于室外施工形式；线槽、瓷瓶、瓷夹、线 管等属于室内施工形式。
2.1 10kV 以下架空线路基础知识本章主要介绍10kV 以下架空线路工程识图，架空线路结构组成，架空线路常用材料规格以及架空线路安装工艺流程，架空线路施工质量标准，架空线路预算的编制方法。
10kv以下架空配电线路安装工程量
注意： 杆坑需增挖立杆“马道”时，每个马道按0．2m3土石方量计算，并计人该杆坑土
石方量内。 杆坑回填土量，不扣除卡盘、底盘及埋入杆坑内杆段的体积量，电杆坑土石方定额
已包括挖及填方工作。
4．杆体安装工程量计算
按架空线路杆塔组成的施工图计算工 程数量。杆体安装不足5根者，人 工和机械均乘以系数1．3计算。
• 若需制作时，以“100kg”计量，另外还计算刷环氧沥清 漆。制作用第二篇定额，刷漆用第十一篇定额。
5．拉线制作与安装工程量计算
(1)拉线形式及组成如图(a)一(h)所示。（了解拉线形式）
6．导线架设工程量计算
导线分裸线与绝缘线。其架设工程量均以“单线km”计量。 • (1)导线架设长度计算 • 10kV以下及1 kV以下导线长度按下式计算：
(1)底盘、卡盘及拉线盘安装工程量 电杆底盘、卡盘及拉线盘以“个”计
量，如图所示。定额不包括卡盘、 底盘、拉线盘、抱箍及拉线棒价值， 需另计。 (2)立电杆——以杆高分档，以“根” 计量。 (3)水泥电杆焊接——以“一个口”计 量。
• (4)横担安装 • 定额分10kV以下横担安装、1kV以下横担和进户横担安装。
10KV以下架空配电线路工程量 计算
主要内容
• 1. 10KV以下架空配电线路组成 • 2．定额地形划分规定 • 3．杆基土石方工程量计算 • 4．杆体安装工程量计算 • 5．拉线制作与安装工程量计算 • 6．导线架设工程量计算 • 7．电杆、导线、金具等线路器材工地运输工
程量计算
1. 10KV以下架空配电线路组成
• 其地形划分如下：
1)平原地带。指地形比较平坦、地面比较干燥的地带。 2)丘陵地带。指地形起伏的矮岗、土丘等地带。 3)一般地带。指一般山岭、沟谷地带、高原台地带。 4)泥沼地带。指经常有积水的田地或泥水淤积的地带。
10KV以下架空线路
• 作用：防止电杆因承受垂直荷重、水平荷重及事故 荷重等所产生的上拔、下压，甚至倾倒。
2021/6/21
11
2.1 架空配电线路工程概况
2.电杆 • 用来安装横担、绝缘子和架设导线。（9m、11m、
2021/6/21
17
2.1 架空配电线路工程概况
（3）转角杆J • 位于线路需要改变方向的地方，它的结构应根
据转角的大小而定，转角的角度有150、300、600、 900。要在拉线不平衡的反方向一面装设拉力。 • 特点：承受的荷重除和耐张杆承受荷重相同外， 还承受两侧导线拉力的合力。
2021/6/21
特殊要求的地方（架空线路需要分段架设处）。 在断线事故和架空线紧线时，能承受一侧导线拉 力。
耐张杆示意图
2021/6/21
16
2.1 架空配电线路工程概况
• 特点：A. 线路正常运行时，所承受荷载与直线杆 相同
•
B.在断线事故情况下，能承受两侧导线的
合力而不至倾倒.
• 作用：将线路分段和控制事故范围，给在施工中 分段进行紧线带来很多方便。
8
2.1 架空配电线路工程概况
2.架空线路的特点 （1）设备材料简单，成本低； （2）容易发现故障，维修方便； （3）容易受到外界环境的影响，供电可靠性差； （4）需要占用地表面积，影响市容。 • 工厂、建筑工地、由公用变压器供电的居民小区
的低压输电线路采用电力架空线路。
2021/6/21
9
2.1 架空配电线路工程概况
18
转角杆
2021/6/21
