第一章：一、计算机图形学研究内容1. 图形生成研究各种图形生成的数学模型：直线、圆、曲线、曲面、立体模型等2.图形处理研究图形模型变换、裁剪、投影等操作中的数学关系、方法3.图形显示研究图形填充、混淆与反混淆、图形消隐、光照模型、真实感图形技术等方法二．计算机图形的表示方法❒第一种分类方法：⏹点阵表示（明暗图）：具有面模型、色彩、浓淡和明暗层次效应的有真实感的图形。
⏹枚举出图形中所有的点(强调图形由点构成)⏹简称为图像（数字图像）⏹参数表示（线划图）：用线段来表示图形。
容易反映客观实体。
⏹由图形的形状参数(方程或分析表达式的系数，线段的端点坐标等)+属性参数(颜色、线型等)来表示图形⏹简称为图形第二章：一、计算机图形系统主要由两部分组成：1、硬件设备⏹硬件系统：计算机主机；⏹交互设备：图形显示器、鼠标器、键盘；⏹输入输出设备：图形数字化板、绘图仪、图形打印设备；⏹存贮设备：磁带、磁盘；2、软件系统☐操作系统☐高级语言☐图形软件☐应用软件计算机图形系统与一般计算机系统的最主要的区别：☐具有图形的输入、输出设备、以及必要的交互设备；☐对主机的运行速度、存储容量要求高。
二、图形系统的基本功能图形系统至少要包括：☐计算☐存储☐输入☐输出对话等五项基本功能。
1、计算功能：包括计算、变换、分析等。
如直线、曲线、曲面的生成，坐标几何变换，线段、形体之间的求交、裁剪计算以及点的包含性检查等。
2、存储功能：包括各种形体的几何数据及形体之间的相互关系，可实现对有关数据的实时检索以及保存对图形的删除、增加、修改等信息。
3、输入功能：包括对所设计的形体的几何参数（例如大小、位置等）以及各种命令的输入。
4、输出功能：在显示屏上显示、在打印机、绘图仪等硬设备上输出。
5、对话功能：通过人机交互设备直接进行人机通信。
包括：定位、拾取、输入各种参数、命令，实现增、删、改等操作。
三、图形系统的分类1、以大型机为基础的图形系统超大容量的存储器，极强的计算功能，大量的显示终端，高精度、大幅面的硬拷贝设备，功能齐全的应用软件。
计算机图形学教案
计算机图形学教案第一章：计算机图形学概述1.1 课程介绍计算机图形学的定义计算机图形学的发展历程计算机图形学的应用领域1.2 图形与图像的区别图像的定义图形的定义图形与图像的联系与区别1.3 计算机图形学的基本概念像素与分辨率矢量与栅格颜色模型图像文件格式第二章：二维图形基础2.1 基本绘图函数画点函数画线函数填充函数2.2 图形变换平移变换旋转变换缩放变换2.3 图形裁剪矩形裁剪贝塞尔曲线裁剪多边形裁剪第三章：三维图形基础3.1 基本三维绘图函数画点函数画线函数填充函数3.2 三维变换平移变换旋转变换缩放变换3.3 光照与材质基本光照模型材质的定义与属性光照与材质的实现第四章：图像处理基础4.1 图像处理基本概念像素的定义与操作图像的表示与存储图像的数字化4.2 图像增强对比度增强锐化滤波4.3 图像分割阈值分割区域生长边缘检测第五章：计算机动画基础5.1 动画基本概念动画的定义与分类动画的基本原理动画的制作流程5.2 关键帧动画关键帧的定义与作用关键帧动画的制作方法关键帧动画的插值算法5.3 骨骼动画骨骼的定义与作用骨骼动画的制作方法骨骼动画的插值算法第六章：虚拟现实与增强现实6.1 虚拟现实基本概念虚拟现实的定义与分类虚拟现实技术的关键组件虚拟现实技术的应用领域6.2 虚拟现实实现技术头戴式显示器（HMD）位置追踪与运动捕捉交互设备与手势识别6.3 增强现实基本概念与实现增强现实的定义与原理增强现实技术的应用领域增强现实设备的介绍第七章：计算机图形学与人类视觉7.1 人类视觉系统基本原理视觉感知的基本过程人类视觉的特性和局限性视觉注意和视觉习惯7.2 计算机图形学中的视觉感知视觉感知在计算机图形学中的应用视觉线索和视觉引导视觉感知与图形界面设计7.3 图形学中的视觉错误与解决方案常见视觉错误分析避免视觉错误的方法提高图形可读性与美观性第八章：计算机图形学与艺术8.1 计算机图形学在艺术创作中的应用数字艺术与计算机图形学的交融计算机图形学工具在艺术创作中的使用计算机图形学与艺术的创新实践8.2 计算机图形学与数字绘画数字绘画的基本概念与工具数字绘画技巧与风格数字绘画作品的创作与展示8.3 计算机图形学与动画电影动画电影制作中的计算机图形学技术3D动画技术与特效制作动画电影的视觉艺术表现第九章：计算机图形学的未来发展9.1 新兴图形学技术的发展趋势实时图形渲染技术基于物理的渲染动态图形设计9.2 计算机图形学与其他领域的融合计算机图形学与的结合计算机图形学与物联网的结合计算机图形学与生物医学的结合9.3 计算机图形学教育的未来发展图形学教育的重要性图形学教育的发展方向图形学教育资源的整合与创新第十章：综合项目实践10.1 项目设计概述项目目标与需求分析项目实施流程与时间规划项目团队组织与管理10.2 项目实施与技术细节项目技术选型与工具使用项目开发过程中的关键技术项目测试与优化10.3 项目成果展示与评价项目成果的展示与推广项目成果的评价与反馈重点和难点解析一、图像的定义与图像的定义，图形与图像的联系与区别1. 学生是否能够理解并区分图像和图形的概念。

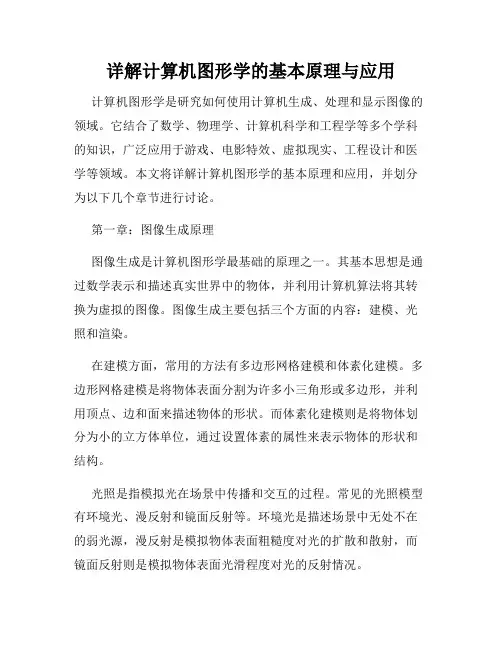

详解计算机图形学的基本原理与应用
详解计算机图形学的基本原理与应用计算机图形学是研究如何使用计算机生成、处理和显示图像的领域。
它结合了数学、物理学、计算机科学和工程学等多个学科的知识，广泛应用于游戏、电影特效、虚拟现实、工程设计和医学等领域。
本文将详解计算机图形学的基本原理和应用，并划分为以下几个章节进行讨论。
第一章：图像生成原理图像生成是计算机图形学最基础的原理之一。
其基本思想是通过数学表示和描述真实世界中的物体，并利用计算机算法将其转换为虚拟的图像。
图像生成主要包括三个方面的内容：建模、光照和渲染。
在建模方面，常用的方法有多边形网格建模和体素化建模。
多边形网格建模是将物体表面分割为许多小三角形或多边形，并利用顶点、边和面来描述物体的形状。
而体素化建模则是将物体划分为小的立方体单位，通过设置体素的属性来表示物体的形状和结构。
光照是指模拟光在场景中传播和交互的过程。
常见的光照模型有环境光、漫反射和镜面反射等。
环境光是描述场景中无处不在的弱光源，漫反射是模拟物体表面粗糙度对光的扩散和散射，而镜面反射则是模拟物体表面光滑程度对光的反射情况。
渲染是将建模和光照合并起来，生成最终的图像。
在渲染过程中，需要考虑光线的传播，物体的遮挡关系和光线与物体交互的效果等。
此外，还可以通过增加纹理、阴影和抗锯齿等技术提高图像的真实感。
第二章：图像处理和编辑图像处理和编辑是计算机图形学中的重要应用。
通过图像处理和编辑技术，可以对图像进行多种操作，如滤波、增强、修复和变形等。
常见的图像处理方法包括傅里叶变换、边缘检测、直方图均衡化和模糊处理等。
傅里叶变换是将一个函数或一个信号从时间域转换到频域的方法，可以用于图像的频域分析和滤波。
边缘检测是一种用于检测图像中物体边界的方法，常用的算子有Sobel算子和Canny算子。
直方图均衡化是对图像进行灰度级分布均衡，可以提高图像的对比度。
而模糊处理可以将图像中的细节模糊化，常用于图像降噪和图像特效的实现。
图像编辑主要包括图像的插入、删除、裁剪和合成等操作。
计算机图形学期末复习[1]
![计算机图形学期末复习[1]](https://img.taocdn.com/s3/m/2155f416ff00bed5b9f31d9f.png)
计算机图形学期末复习第一章绪论●名词解释：图形、图像、点阵法、参数法。
图形：是指能够在人的视觉系统中形成视觉印象的客观对象。
点阵法：是具有灰度或颜色信息的点阵来表示图形的一种方法，它强调图形有哪些点组成，这些点具有什么灰度或色彩。
图形包括哪方面的要素参数法：是以计算机所记录的图形的形状参数与属性参数来表示图形的一种方法。
把参数法描述的图形叫做图形；把点阵法描述的图形叫做图像。
●图形包括哪两方面的要素，在计算机中如何表示它们？图形的要素可以分为两类，一类是刻画形状的点、线、面、体等几何要素；另一类是反应物体本身固有属性，如表面属性或材质的明暗、灰度、色彩（颜色信息）等非几何要素。
在计算机中表示带有颜色及形状的图和形常用两种方法：点阵法和参数法。
●什么叫计算机图形学？分析计算机图形学、数字图像处理和计算机视觉学科间的关系。
计算机图形学是研究怎样利用计算机来显示、生成和处理图形的原理、方法、和技术的一门学科。
计算机图形学试图将参数形式的数据描述转换生成（逼真的）图像。
数据图像处理则着重强调图像之间进行变换，它旨在对图像进行各种加工以改善图像的视觉效果，计算机视觉是研究用计算机来模拟生物外显或宏观视觉功能的科学和技术，它模拟对客观事物模式的识别过程，是从图像到特征数据对象的描述表达处理过程。
●有关计算机图形学的软件标准有哪些？标准有：计算机图形核心系统（GKS）及其语言联编、三维图形核心系统（GKS-3D）及其语言联编、程序员层次交互式图形系统（PHIGS）及其语言联编、计算机图形元文件(CGM)、计算机图形接口（CGI）、基本图形转换规范（IGES）、产品数据转换规范（STEP）等。
●试发挥你的想象力，举例说明计算机图形学有哪些应用范围，解决的问题是什么？近年来计算机图形学已经广泛地用于多种领域，如科学、医药、商业、工业、政府部门、艺术、娱乐业、广告业、教育和培训等。
第二章计算机图形系统及图形硬件●名词解释：刷新、刷新频率、像素点、屏幕分辨率、位平面、屏幕坐标系。
计算机图形学基础课后部分习题答案
xi+1 xi+2
第四象限
-6-
d0=F(x0+1,y0-0.5)=-(k+0.5) 令 Di=2dxdi,得 D0=-(dx+2dy),D 与 d 同号 当 Di≥0,下一点(xi,yi-1),Di+1=Di-2dy 当 Di≤0,下一点(xi+1,yi-1),Di+1=Di-2(dx+dy)

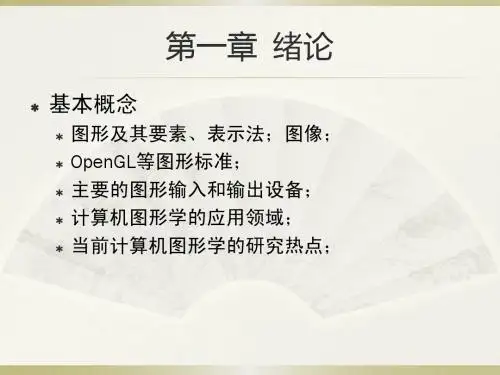

计算机图形学知识要点
单元分解法优缺点
优点
表示简单 容易实现几何变换 基本体素可以按需选择，表示范围较广 可以精确表示物体 物体的表示不唯一 物体的有效性难以保证 空间位置枚举表示----同样大小立方体粘合在一起表示 物体 八叉树表示----不同大小的立方体粘合在一起表示物体 单元分解表示----多种体素粘合在一起表示物体
阴极射线管(CRT)：光栅扫描图形显示器； 平板显示器：液晶显示器、等离子体显示板等； 光点、像素、帧缓存（frame buffer）、位平面；三种 分辨率（屏幕、显示、存储）； 黑白、灰度、彩色图形的实现方法（直接存储颜色数据、 颜色查找表）； 光栅图形显示子系统的结构
基本概念
第四章 图形的表示与数据结构
2、规则三维形体的表示
形体表示的分类 线框模型
缺点 多边形表，拓扑信息： 显示和隐式表示
表面模型
显示表示：在数据结构中显式的存储拓扑结构。例如，翼边结构 表示（Winged Edges Structure） 隐式表示：即根据数据 之间的关系在运行时实
时的解算。 平面方程 多边形网格 分解表示、构造表示、边界表示
Bresenham算法绘制圆弧
基本原理 从（0，R）点，顺时针开始； 上一个确定像素点为p（x, y），则下一个像素点只 能是p1和p2中的一个；
P(x, y) P1(x＋1, y)
p2 (x＋1, y－1)
误差判据：像素点到圆心的距离平方与半径平方之 差； 一般关系式取值对应的几何意义，即和下一个像素 的对应关系；
3、椭圆的光栅化方法
计算机图形学复习题及答案
第一章计算机图形学概论1.计算机图形学研究的主要内容有哪些？研究图形图像的计算机生成、处理和显示2 .图形学中的图形特点是什么？图形图像有什么区别？图形主要是用矢量表示，图像则是由点阵表示3.计算机图形学发展的主要阶段包括哪些？字符显示->矢量显示->2D光栅显示->3D显示->新的计算机形式4.计算机图形学主要应用哪些方面？你对哪些领域比较熟悉？计算机辅助设计、可视化技术、虚拟现实、地理信息系统、计算机动画与艺术5.颜色模型分为面向用户和__面向设备__两种类型，分别是什么含义？颜色模型是一种在某种特定的上下文中对颜色的特性和行为解释方法。
6.解释三基色原理。
三基色：任意互不相关（任意两种的组合不能产生三种的另一种颜色）的三种颜色构成颜色空间的一组基，三基色通过适当的混合能产生所有颜色。
7.解释加色模型和减色模型的概念。
加色模型：若颜色模型在颜色匹配时只需要将光谱光线直接组合而产生新的颜色类型这种颜色模型称为加色模型，形成的颜色空间称为加色空间减色模型：若颜色模型在匹配是某些可见光会被吸收而产生新的颜色类型，这种颜色模型称为减色模型，形成的颜色空间称为减色空间。
8.RGB表示模型中（1,0,0）（1,1,1）（0,0,0）（0.5,0.5,0.5）分别表示什么颜色？红白黑灰第二章计算机图形的显示与生成1.有哪两种主流的扫描显示方式？光栅扫描随机扫描2.解释屏幕分辩率的概念。
荧光屏在水平方向和垂直方向单位长度上能识别的最大光点数称为分辨率3.CRT产生色彩显示有哪两种技术？分别进行解释。
电子束穿透法：用红—绿两层荧光层涂覆在CRT荧光屏的内层，而不同速度的电子束能穿透不同的荧光粉层而发出不同颜色的光。
荫罩法：在荧光屏每个光点处呈三角形排列着红绿蓝三种颜色的荧光点，三支电子枪分别对应三个荧光点，调节各电子枪发出的电子束强度，即可控制各光点中三个荧光点所发出的红绿蓝三色光的强度。
计算机图形学第一章基本知识
课程内容
• 第二篇 实用图形编程技术 第八章 基于MFC的图形编程基础 第九章 基于MFC的交互绘图 第十章 OpenGL基础知识和实验框架的建立 第十一章 OpenGL的基本图形 第十二章 OpenGL的组合图形及光照和贴图 第十三章 摄像漫游与OpenGL的坐标变换
1.2 计算机图形学的发展历史
时间 五十年代 特 征 MIT 旋风一号，计算机驱动CRT+照相机， SAGE(交互式图形技术诞生)
六十年代
随机扫描显示器，图形学之父
六十年代至七十年代 存储管显示器，应用的软件包 初 七十年代至八十年代 光栅扫描显示器，新型的图形输入设备，图 初 形语言标准 八十年代至九十年代 图形工作站(Apollo,Sun,Hp) 初 九十年代至今 微机，交叉学科（多媒体等）
计算机图形学 郑州大学信息工程学院
•按工作原理分为：1、阴极射线管(CRT)
1.4.3 显 示 器
控制栅
聚焦系统
荧 光 粉 涂 层
灯丝
阴极 加速系统 偏转系统
计算机图形学 郑州大学信息工程学院
2、 等离子屏幕显示器
• 由一个细小氖泡矩阵组成，由于氖泡有两种状态：开 启(点燃)、关闭(熄灭)，且状态可保持。分为 1）前层：垂直导线 2）中层：细小氖泡 3）后层：水平导线
真实图形生成技术的发展
• 逼真地显示出该物体在现实世界中所观察到的 形象，就需要采用适当的光照模型，尽可能准 确地模拟物体在现实世界中受到各种光源照射 时的效果 • 局部光照模型模拟漫反射和镜面反射，而将许 多没有考虑到的因素用一个环境光来表示。 • 光线跟踪方法和辐射度方法为代表的全局光照 模型，使得图像的逼真程度大为提高
计算机图形学_完整版 ppt课件
▲ 图像（Image）
➢一些相关概念： 像素 Pixel 网格图 Grid 位图 Bitmap 点阵图 光栅图 Raster 图片 Picture……
计算机图形学与虚拟现实 Computer Graphics and Virtual Reality
第一章 图形学综述 第二章 图形系统概述 第三章 输出图元 第四章 图元属性 第五章 图形变换 第六章 三维对象的表示 第七章 可见面判别算法 第八章 光照模型 第九章 图形用户界面和交互输入方法 第十章 颜色模型 第十一章 虚拟现实技术
系统 存储器
CPU
DAC
图 形
GPU
帧缓存 显存
卡
接口
视频卡
系统总线
其他输入/输出设备
图形卡工作原理示意
图形处理器
GPU
✓可看作连接计算机和显示终端的纽带。不仅存储图 形，还能完成大部分图形函数，减轻了CPU的负担， 提高了显示能力和显示速度。
图形软件体系结构
专业应用系统，如MATLAB、 AutoCAD、3DSMAX、 UG……
CGM 图元文件
CGI 设备相关服务
操作系统通信接口
图形输 入设备
图形 工作站
图形输 出设备
图形输出显示设备
阴极射线管 CRT
存储管式显示器→随机扫描显示器（矢量显示器）→ 刷新式光栅扫描显示器→彩色光栅扫描显示器
平板显示器FPD 等离子体显示板 薄膜光电显示器 发光二极管LED 液晶显示器LCD
边界表示 B-reps
使用一组多边形平面或曲面——面片，来描述 三维对象。面片将对象分为内部和外部。
44_计算机图形学--绪论(44页)
计算机图形学的研究动态
□ 科学计算可视化 运用计算机图形学和图像处理技术，将科
学计算过程中及计算结果的数据转换为图形及 图像在屏幕上显示出来并进行交互处理的理论、 方法和技术。
计算机图形学的研究动态
□ 并行图形处理 ■ 多计算机的并行图形处理 ■ 多图形显示子系统（显卡）实现并行计算 ■ 多GPU/VPU的并行处理
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，不怕那风雨狂，只怕先生骂我
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
课程特点
课程内容偏重于理论，部分算法较抽象且不易 理解
课程内容涉及面广 基础算法或理论是几十年来固定不变的经典 理论的作用隐藏于日常的计算机使用中，虽然
Sutherland发表了一篇题为“Sketchpad：一 个人——机通信的图形系统”的博士论文，其中 首次使用了“Computer Graphics”。
计算机图形学的确立
发展期（70年代） ■ 计算机图形处理技术进入实用化阶段； ■ 区域填充、裁剪、消隐等基本图形概念及
算法； ■ 真实感图形学和实体造型技术；
□ 办公自动化和电子出版技术 ■ 图形显示技术在办公自动化和事务处理中的 应用，有助于数据及其相互关系的有效表达， 因而有利于人们进行正确的决策； ■ 图文并茂的电子排版系统代替了传统的铅字 排版，这是印刷史上的一次革命。
计算机图形学的应用
□ 计算机艺术 计算机图形技术已广泛应用于各种图案、
花纹、工艺外形及传统的油画、中国国画和书 法等艺术品的制作，为创作艺术和商品艺术提 供了更为广阔的空间。
第一章 绪论
计算机图形学的概念 计算机图形学研究的对象 计算机图形学的应用 计算机图形学的研究动态
精品课件-计算机图形学(张宁蓉)-第1章
第 1 章 绪论
3. 虚拟现实也称虚拟实境, 是一种可以创建和体验虚拟世界的 计算机系统, 它利用计算机技术生成一个逼真的, 具有视、 听、 触等多种感知功能的虚拟环境。
第 1 章 绪论 4. 现在的美术人员, 尤其是商业艺术设计人员都热衷于用计 算机软件从事艺术创作。 可用于美术创作的软件很多, 如二维 平面的画笔程序(CorelDraw、 PhotoShop、 PaintShop)、 专 门的图表绘制软件(Visio)、 三维建模和渲染软件包(3DMAX、 Maya), 以及一些专门生成动画的软件(Alias、 Softimage) 等, 可以说是数不胜数。
第 1 章 绪论 1.3 计算机图形学的应用 1. 计算机辅助设计与制造(CAD/CAM) 由于设计周期短、 成本低、 质量高, CAD/CAM是计算机图 形学的一个最广泛、 最活跃的应用领域, 如飞机、 汽车、 船 舶、 宇宙飞船、 计算机、 大规模集成电路、 民用建筑、 服 装等设计。
第 1 章 绪论 2. 科学计算可视化是指运用计算机图形学和图像处理技术, 将 科学计算过程中产生的数据及计算结果转换为图形或图像在屏幕 上显示出来, 并进行交互处理的理论、 方法和技术。
第 1 章 绪论 容易与计算机图形学的概念混淆的是图像处理。 随着学科 的发展, 图形和图像已经没有明确的界限了。 计算机图形学的 主要目的是由数学模型生成真实感图形, 其结果本身就是数字图 像。 当然, 图形有别于对实物拍摄或捡取的照片。 图形是运算 形成的抽象产物, 而图像是直接量化的原始信号形式。 它们的 定义及区别如下：
第 1 章 绪论 第1章 绪 论
1.1 计算机图形学概述 1.2 计算机图形学的发展史 1.3 计算机图形学的应用 1.4 计算机图形学的研究方向
计算机图形学习题与解答
《计算机图形学》习题与解答第一章概述1. 试描述你所熟悉的计算机图形系统的硬软件环境。
计算机图形系统是计算机硬件、图形输入输出设备、计算机系统软件和图形软件的集合。
例如：计算机硬件采用PC、操作系统采用windows2000，图形输入设备有键盘、鼠标、光笔、触摸屏等，图形输出设备有CRT、LCD等，安装3D MAX图形软件。
2. 计算机图形系统与一般的计算机系统最主要的差别是什么？3. 图形硬件设备主要包括哪些？请按类别举出典型的物理设备?图形输入设备：鼠标、光笔、触摸屏和坐标数字化仪，以及图形扫描仪等。
图形显示设备：CRT、液晶显示器（LCD）等。
图形绘制设备：打印机、绘图仪等。
图形处理器：GPU（图形处理单元）、图形加速卡等等。
4. 为什么要制定图形软件标准？可分为哪两类？为了提高计算机图形软件、计算机图形的应用软件以及相关软件的编程人员在不同计算机和图形设备之间的可移植性。
图形软件标准通常是指图形系统及其相关应用系统中各界面之间进行数据传送和通信的接口标准，另外还有供图形应用程序调用的子程序功能及其格式标准。
5. 请列举出当前已成为国际标准的几种图形软件标准，并简述其主要功能。
（1）CGI(Computer Graphics Interface)，它所提供的主要功能集包括控制功能集、独立于设备的图形对象输出功能集、图段功能集、输入和应答功能集以及产生、修改、检索和显示以像素数据形式存储的光栅功能集。
（2）GKS(Graphcis Kernel System)，提供了应用程序和图形输入输出设备之间的接口，包括一系列交互和非交互式图形设备的全部图形处理功能。
主要功能如下：控制功能、输入输出功能、变换功能、图段功能、询问功能等。
6. 试列举计算机图形学的三个应用实例。
（1）CAD/CAM（2）VISC（3）VR.第二章光栅图形学1. 在图形设备上如何输出一个点？为输出一条任意斜率的直线，一般受到哪些因素影响？若图形设备是光栅图形显示器，光栅图形显示器可以看作是一个像素的矩阵，光栅图形显示器上的点是像素点的集合。
计算机图形学的概念
第一章计算机图形学和图形系统基本知识1.1 计算机图形学的概念计算机图形学（Computer Graphics）是研究怎样用数字计算机生成、处理和显示图形的一门学科。
图形的具体应用范围很广，但是从基本的处理技术看只有两类，一类是线条，如工程图、地图、曲线图表等；另一类是明暗图，与照片相似。
为了生成图形，首先要有原始数据或数学模型，如工程人员构思的草图，地形航测的判读数据，飞机的总体方案模型，企业经营的月统计资料等等。
这些数字化的输入经过计算机处理后变成图形输出。
下面是几个图形学中的基本概念：计算机图形：用计算机生成、处理和显示图形的学科；由几何数据和几何模型，利用计算机进行显示并存储，并可以进行修改、完善以及有关操作的过程；图象处理：将客观世界中原来存在的物体影象处理成新的数字化图象的相关技术；如CT扫描、X射线探伤等；模式识别：对所输入的图象进行分析和识别，找出其中蕴涵的内在联系或抽象模型；如邮政分检设备、地形地貌识别等；计算几何：研究几何模型和数据处理的学科，讨论几何形体的计算机表示、分析和综合，研究如何方便灵活、有效地建立几何形体的数学模型以及在计算机中更好地存贮和管理这些模型数据；1.2 计算机图形学的发展计算机图形学的研究起源于麻省理工学院。
从50年代初到60年代中，麻省理工学院积极从事现代计算机辅助设计／制造技术的开拓性研究。
1952年在它的伺服构实验室里诞生了世界上第一台数控铣床的原型。
1957年美国空军将第一批三坐标数控铣床装备了飞机工厂。
大型精密数控绘图机也同时诞生。
接着麻省理工学院发展了APT数控加工自动编程语言，这是目前国际上最通用的加工编程工具。
1964年孔斯（Steve Coons）在这里提出了用小块曲面片组合表示自由型曲面时使曲面片边界上达到任意高次连续阶的理论方法，此方法得到工业界和学术界的极大推崇，称之为孔斯曲面。
孔斯和法国雷诺汽车公司的贝齐埃（Pierre Bézier）并列被称为现代计算机辅助几何设计技术的奠基人。
计算机图形学第二版(陆枫)课后习题答案部分
计算机图形学第二版（陆枫）课后习题集第一章绪论概念：计算机图形学、图形、图像、点阵法、参数法、图形的几何要素、非几何要素、数字图像处理；计算机图形学和计算机视觉的概念及三者之间的关系；计算机图形系统的功能、计算机图形系统的总体结构。
第二章图形设备图形输入设备：有哪些。
图形显示设备：CRT的结构、原理和工作方式。
彩色CRT：结构、原理。
随机扫描和光栅扫描的图形显示器的结构和工作原理。
图形显示子系统：分辨率、像素与帧缓存、颜色查找表等基本概念，分辨率的计算第三章交互式技术什么是输入模式的问题，有哪几种输入模式。
第四章图形的表示与数据结构自学，建议至少阅读一遍第五章基本图形生成算法概念：点阵字符和矢量字符；直线和圆的扫描转换算法；多边形的扫描转换：有效边表算法；区域填充：4／8连通的边界／泛填充算法；内外测试：奇偶规则，非零环绕数规则；反走样：反走样和走样的概念，过取样和区域取样。
5.1.2 中点 Bresenham 算法（P109）5.1.2 改进 Bresenham 算法（P112）习题解答习题5（P144）5.3 试用中点Bresenham算法画直线段的原理推导斜率为负且大于1的直线段绘制过程（要求写清原理、误差函数、递推公式及最终画图过程）。
（P111）解： k<=-1 |△y|/|△x|>=1 y为最大位移方向故有构造判别式：推导d各种情况的方法(设理想直线与y=yi+1的交点为Q)：所以有： y Q-kx Q-b=0 且y M=y Qd=f(x M-kx M-b-(y Q-kx Q-b)=k(x Q-x M)所以，当k<0，d>0时，M点在Q点右侧（Q在M左），取左点 P l(x i-1,y i+1)。
d<0时，M点在Q点左侧（Q在M右），取右点 Pr(x i,y i+1)。
d=0时，M点与Q点重合（Q在M点），约定取右点 Pr(x i,y i+1) 。
所以有递推公式的推导：d2=f(x i-1.5,y i+2)当d>0时,d2=y i+2-k(x i-1.5)-b 增量为1+k=d1+1+k当d<0时,d2=y i+2-k(x i-0.5)-b 增量为1=d1+1当d=0时,5.7 利用中点 Bresenham 画圆算法的原理，推导第一象限y＝0到y＝x圆弧段的扫描转换算法（要求写清原理、误差函数、递推公式及最终画图过程）。
