教你用EXCEL绘制精确的横道图
如何利用Excel绘制施工进度横道图？
如何利用Excel绘制施工进度横道图
1.打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2.选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。
3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。
在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。
4.右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好
去调整，如图所示：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。
教你2分钟用excel画完横道图，保证美观漂亮
教你2分钟用excel画完横道图，保证美观漂亮素材/新浪博客转载请注明出处有好货！！历史消息里大把好货哦还在手工画工程进度计划横道图？学会这几招，保你用EXCEL就可以做出漂亮的横道图，让你的领导从今天开始对你刮目相看！步骤1点插入——图表——自定义类型——管状图步骤2点下一步——数据区域（如选取已做好的表格A1-D20）步骤3确认后--点列——下一步步骤4标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成步骤5双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）步骤6双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）步骤7双击银色横条——边框、内部全部选无步骤8右键点横条上日期——选清除步骤9双击边缘底色——区域——选无步骤10双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。
方法也可以选右键单击横道显示出数据系列格式（o）对话框步骤11双击进度横道线——边框、内部选取相同颜色步骤12右键点图中间——图表选项——网格线——选X,Y轴主要网格线步骤13双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14右键点图中间——图表选项——数据表——图例步骤15双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。
步骤1620行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。
项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。
【投稿及合作咨询】。
用excel做进度计划横道图
01
添加目录项标题
02
Excel进度计划横道图的基本概念
横道图的定义
横道图是一种项目管理工具，用于展示项目进度和任务分配 横道图由一系列水平线组成，每条线代表一个任务或活动 横道图的长度表示任务的持续时间，位置表示任务的开始和结束日期 横道图可以直观地展示项目进度，方便项目管理者进行监控和调整
调整批注框的大小和位置，使其更易于阅 读
重复以上步骤，为需要添加备注的其他单 元格添加批注
若需要删除批注，选中批注框，按 Delete键即可
调整横道图的布局和格式
调整横道图的宽 度和高度
调整横道图的颜 色和样式
调整横道图的位 置和排列
调整横道图的字 体和字号
05
如何使用Excel进度计划横道图进行项目 管理
跟踪项目进度
确定项目目标：明确项目的具体目标和预期成果
制定项目计划：根据项目目标制定详细的项目计划，包括任务、时间、责任人等 跟踪项目进度：使用Excel进度计划横道图跟踪项目进度，包括任务完成情况、时 间节点等 调整项目计划：根据项目进度调整项目计划，包括任务优先级、时间安排等
总结项目经验：项目结束后，总结项目经验，为后续项目管理提供参考
与企业资源规划（ERP）系统集成
集成目的：提高工作效率，实现数据共享 集成方法：通过API接口或数据导入导出 集成步骤：设置数据源、创建数据连接、导入数据 集成效果：实现进度计划与ERP系统的实时同步，提高数据准确性和决策效率
与其他办公软件集成
集成Microsoft Project：将Excel 进度计划横道图导入Microsoft Project，进行项目管理
横道图的作用
直观展示项目进度 方便项目管理者监控项目进度 帮助团队成员了解项目进展 提高团队协作效率
用excel绘制横道图精品PPT课件
利用2007版EXCEL绘制横道图
11. “设置坐标轴格式”对话框中，“数字”标签下“类型” 选择“3-14”模式。
利用2007版EXCEL绘制横道图
12. 鼠标右键点击下图中蓝色部分横道，选择“设置数据系列 格式” →点击“填充” →选择“无填充”后关闭对话框。
利用2007版EXCEL绘图
3.用鼠标右键点击图表的纵坐标轴，打开“设置坐标轴格式” 对话框， “坐标轴”标签下，勾选“逆序类别”选项（经此 步骤，纵轴就按开工顺序从上到下排列了），关闭对话框返回。
利用2007版EXCEL绘制横道图
4.鼠标右键点击最早开工时间“4月10日”，下拉菜单中选择 “设置单元格格式”。“单元格格式”-“数字”-“分类”-点 击“文本” ，记录“示例”中数字“42104”后点击“取消” 。
写在最后
成功的基础在于好的学习习惯
The foundation of success lies in good habits
15
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
利用2007版EXCEL绘制横道图
7.用鼠标右键点击图表的横坐标轴，打开“设置坐标轴格式” 对话框， “坐标轴选项”标签下，将 “最大值”勾选“固定”
并输入之前记录“42141”。
利用2007版EXCEL绘制横道图
10.主要刻度单位勾选“固定”可以调整为5（横坐标以5为单 位标注时间间隔），次要刻度单位勾选“固定”可以调整为1 （横坐标主要刻度内再以1为单位标注时间间隔）。
Excel生成横道图教程

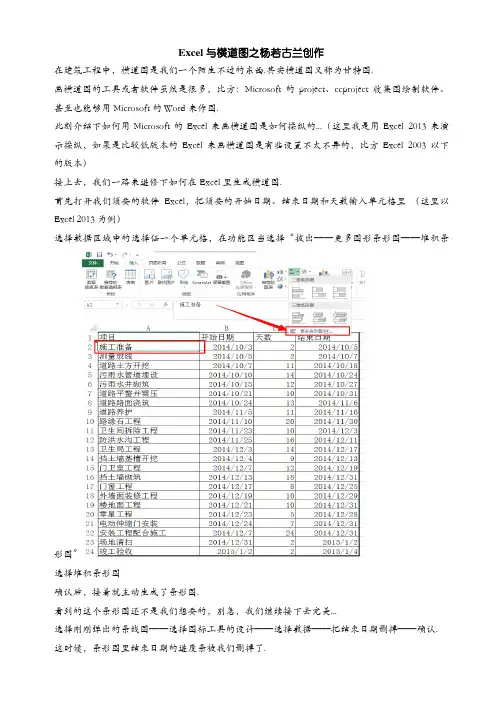

Excel与横道图之杨若古兰创作在建筑工程中，横道图是我们一个陌生不过的东西.其实横道图又称为甘特图.画横道图的工具或者软件虽然是很多，比方：Microsoft的project、ccproject收集图绘制软件、甚至也能够用Microsoft的Word来作图.此刻介绍下如何用Microsoft的Excel来画横道图是如何操纵的...（这里我是用Excel 2013来演示操纵，如果是比较低版本的Excel来画横道图是有些设置不太不异的，比方Excel 2003以下的版本）接上去，我们一路来进修下如何在Excel里生成横道图.首先打开我们须要的软件Excel，把须要的开始日期、结束日期和天数输入单元格里（这里以Excel 2013为例）选择数据区域中的选择任一个单元格，在功能区当选择“拔出——更多图形条形图——堆积条形图”选择堆积条形图确认后，接着就主动生成了条形图.看到的这个条形图还不是我们想要的，别急，我们继续接下去完美...选择刚刚弹出的条线图——选择图标工具的设计——选择数据——把结束日期删掉——确认.这时候，条形图里结束日期的进度条被我们删掉了.选择开始日期——右击——选择设置数据系列格式（Excel 2003等一下版本，双击开始日期即可）然后，点击油漆桶——填充——选择无填充，此时我们会看到开始日期的进度条会酿成透明的.到这里，终究达到事半功倍了.眼看就要大功告成了.别高兴这么快，我们继续下一步伐整...选择图表选项——垂直（类别）轴选择坐标轴选项——逆序类别前面的方框把勾打上.这里说明一下，坐标轴选项下的最小值和最大值都是填数值的，实际要填上的是我们工程的最早的开工日期和竣工验收的日期（这个是基于低版本的做法）Excel 2007以上的要填入日期的序列数...序列数的获取方法有很多，比方我以2014-10-3（最小值）和2015-1-2（最大值）；选择2014-10-3单元格把它的属性”日期“改为”惯例“，如许单元格就会酿成41915；同理2015-1-2也就酿成42008了.把41915和42008填到对应的最小值和最大值的方框里就ok了.这里还要将数字——类别改为日期；类型改为2001/3/14或者是3/14即可.在工具栏里选择添加图标元素——数据标签——居中，如许在进度条里就会显示出天数了.然后，把多余的日期删掉就perfect了...选择天数——右击——字体我们在添加一个轴坐题目作为横道图的说明.经过一番努力和测验考试后，终极达到了理想的后果........本次，简简单单的教程就说到这里了....本教程或许存在着成绩和缺乏.我也只是一个小白，不懂什么，本次是第一次接触画横道图，也是第一次使用Excel来画横道图.随后我把本人经历的和一些操纵顺序记录了上去..但愿对大家当前有一些些帮忙.......如果大家发现有成绩或者缺乏的无望大家多多提议，斧正错误.感谢！！！！！——————————————————————————————————————————The end。
教你用EXCEL绘制施工进度计划横道图
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容教你如何看懂施 Nhomakorabea图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图
教你用 EXCEL 绘制施工进度计划横道图 手把手教你用 EXCEL 绘制施工进度计划横道图，比较适合简单工序的项目。
页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
Excel绘制工程横道图
Excel绘制工程横道图
No.1 启动Excel2003(其它版本也一样)，仿照图1的格式，制作一份表格，并将有关工序名称、开(完)工时间和工程持续时间等数据填入表格中。
图1
A1单元格中请不要输入数据，否则后面制作图表时会出现错误。
“完成时间”也可以不输入。
同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—图表类型”(如图2）
图2
No.2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到文档中。
然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。
小技巧：
经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。
No.3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际情况确定)；同时，也在“字体”标签中，将字号设置小一些，确定返回。
调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3)。
你也可以利用相应的设置对话框，修改图表的格式、颜色等设置，感兴趣的读者请自己练习设置。
图3。
一个小技巧让你利用Excel分分钟做出横道图
一个小技巧让你利用Excel分分钟做出横道图
今天给正在苦逼地编施工方案的小伙伴们带来的是利用Excel条件规则自动制作甘特图（横道图）的方法，利用条件格式教你分分钟制作出甘特图（横道图）！只需简单几步，简单快速制作出甘特图（横道图）。
创建表格
打开Excel，输入以下内容，可根据自己所需表格情况加以修改。
如图：
条件规则制作甘特图（横道图）
1.选中D2-W6这部分区域（需要填入数据的）；
2.点击条件格式-新建规则，选择使用公式创建规则，输入=AND(D$1>=$B2,D$1<>
操作动图如下：
输入数据，自动生成甘特图（横道图）
如图输入数据，可以看出在表格中会自动生成甘特图（横道图）。
效果如下：
思路：
1.利用Excel条件规则，设置单元格格式，输入公式。
2.输入计划开始和结束日期，促使满足条件规则的单元格显示，自动生成甘特图。
如何利用Excel绘制施工进度横道图？
如何利用Excel绘制施工进度横道图？施工进度横道图是一种用于展示一个项目中各项工作进度的图表，它能够直观地展示项目的整体进度，并且帮助管理者更好地掌握项目的进展情况。
本文将介绍如何使用Excel绘制施工进度横道图。
准备工作在绘制施工进度横道图之前，需要做好以下准备工作：1.确定需要展示的工作范围和工作内容。
2.制定各项工作的时间计划。
3.准备绘制横道图所需要的数据，包括工作名称、开始时间、结束时间、工期等信息。
绘制施工进度横道图在准备工作完成后，我们就可以开始绘制施工进度横道图了。
下面我们将一步步地介绍其具体操作流程。
步骤1：新建Excel表格首先，我们需要打开Excel软件，新建一个工作表格。
步骤2：输入数据接下来，我们需要在表格中输入绘制横道图所需的数据。
数据的格式如下：序号工作名称开始时间结束时间工期1 工作1 1月1日1月5日5天2 工作2 1月2日1月6日5天3 工作3 1月4日1月10日7天其中，“工作名称”表示各项工作的名称，“开始时间”和“结束时间”表示各项工作开始和结束的时间，“工期”表示各项工作的耗时。
步骤3：插入横道图在插入横道图之前，我们需要将输入的数据按照以下步骤进行格式调整：1.在序号列、开始时间列和结束时间列中加入公式。
2.在工期列中计算各项工作的耗时。
3.将数据表格中的序号、开始时间、结束时间和工期分别复制到另一个表格中，用于后续绘制横道图所需的数据。
调整完数据格式后，我们就可以开始插入横道图了：1.选中数据表格中的所有数据，包括序号、工作名称、开始时间、结束时间和工期。
2.依次点击“插入”->“条形图”->“横向堆积条形图”。
3.在弹出的“图表工具”中，通过调整图表的样式、颜色和字体等属性，使其更加美观。
绘制完毕后，我们就成功地绘制了施工进度横道图。
施工进度横道图是一种重要的项目管理工具，在项目管理过程中起到了至关重要的作用。
在本文中，我们介绍了如何使用Excel绘制施工进度横道图，并附加了具体的操作步骤。
电子表格制作横道图方法
电子表格制作横道图方法 1.将图表中的部分图形“隐藏”起来 如果为了实现某种特殊的图表效果，需要将图表中的部分图形“隐藏”起来，除了将该系列删除外（有时候这种方法不能达到所需要的效果），还可以通过下面的方法来实现。
步骤1：在图表中选中需要“隐藏”的图表图形。
步骤2：切换到“图表工具／格式”菜单选项卡中。
步骤3：单击“形状样式”组中的“形状填充”下拉按钮，在随后出现的下拉列表中，选择“无填充颜色”选项即可。
2.调整图表图形宽度 对于柱形、条形等图表来说，如果用户觉得图形的宽度不太合适，可以通过下面的操作来进行调整。
步骤1：在图表中选中相应的图表图形。
步骤2：右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。
步骤3：在“系列选项”标签中，结合“即看即所得”功能，调整“分类间距”下面的数值至合适值后，单击“关闭”返回即可。
【实战练习】 下面，我们实战演练制作如图1所示的施工进度横道图的具体过程。
图1 1．建立图表 步骤1：启动Excel 2007，在某个工作表中，输入施工进度数据，如图2所示。
图2 步骤2：选中A2：C14单元格区域，用“条形图—堆积条形图”图表类型建立一个图表，如图3所示。
图3 2.格式化图表 步骤1：在图表中，单击“开始日期”系列图形，选中它，右击鼠标，在随后出现的快捷菜单中，选择“设置数据点格式”选项，打开“设置数据点格式”对话框。
步骤2：激昂“填充”和“边框颜色”均设置为“无”，单击“关闭”返回。
步骤3：切换到“图表工具/布局”菜单选项卡中，选中图表中的横轴，然后单击“当前所选内容”组中的“设置所选内容格式”按钮，打开“设置坐标轴格式”对话框。
步骤4：在“坐标轴选项”栏目中，选中“最小值/固定”项目，并在后面的方框中输入“39414”；选中“最大值/固定”项目，并在后面的方框中输入数值“39640”；选中“主要刻度单位/固定”项目，并在后面的方框中输入数值“20”；选中“次要刻度单位/固定”项目，并在后面的方框中输入数值“5”.其他采用默认格式。
横道图绘制方法
用EXCEL绘制施工进度图之阿布丰王创作众所周知,从事工程建设的,绘制施工进度计划图是一项重要的工作.现在就让我们一起来看看如何用Excel绘制建设工程进度计划图吧.建设工程进度计划的暗示方法有多种,经常使用的有“横道图”和“网络图”两类.先让我们来看看横道图的制作吧.横道图也称甘特图,是美国人甘特在20世纪20年代率先提出的,在Excel中,可以用“悬浮的条形图”来实现.Step1 启动Excel2003(其它版本请仿照把持),仿照图1的格式,制作一份表格,并将有关工序名称、开(完)工时间和工程继续时间等数据填入表格中.A1单位格中请不要输入数据,否则后面制作图表时会呈现毛病.“完成时间”也可以不输入.同时选中A1至C12单位格区域,执行“拔出→图表”命令,或者直接按“经常使用”工具栏上的“图表向导”按钮,启动“图表向导?4步伐之一?图表类型”(如图2).Setp2 切换到“自界说类型”标签下,在“图表类型”下面的列表中,选中“悬浮的条形图”选项,单击“完成”按钮,图表拔出到文档中.然后用鼠标双击图表的纵坐标轴,翻开“坐标轴格式”对话框,切换到“刻度”标签下,选中“分类次第反转”选项；再切换到“字体”标签下,将字号设置小一些,确定返回.小技巧：经过此步把持,图表中有关“工序名称”就按开工顺序从上到下排列了,这样更符合我们的实际情况.Step3 仿照上面的把持,翻开横坐标轴的“坐标轴格式”对话框,在“刻度”标签中,将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值,具体应根据实际情况确定)；同时,也在“字体”标签中,将字号设置小一些,确定返回.调整好图表的年夜小和长宽比例,一个规范的横道图制作完成(图3).你也可以利用相应的设置对话框,修改图表的格式、颜色等设置,感兴趣的读者请自己练习设置.。
Excel中制作横道图的操作方法
Excel中制作横道图的操作方法横道图，它通过图示形象地表示特定项目的活动顺序与持续时间。
在Excel 中，可用用自定义图表类型中的“悬浮的条形图”来快速绘制简单的甘特图。
今天，店铺就教大家在Excel中制作横道图的操作方法。
Excel中制作横道图的操作步骤如下：添加辅助列。
在数据区域原C列左侧插入两列，分别表示以B11单元格中日期为当前进度的各项目已完成和未完成的天数。
如图所示，插入两空列后，在C2单元格中输入公式：=IF($B$11-B2>E2,E2,MIN(E2,MAX($B$11-B2,0)))向下填充公式至C9单元格，该公式获取已完成的天数。
在D2中输入：=E2-C2向下填充至D9单元格，该公式获取未完成的天数。
插入堆积条形图。
选择数据区域中的某个单元格，在功能区中选择“插入→条形图→堆积条形图”，在插入的图表中删除图例，然后在“图表工具-设计”选项卡中选择“选择数据”，弹出“选择数据源”对话框，分别选择不需要的“天数”和“结束日期”系列，单击“删除”按钮删除这两个系列后确定，这时图表如下图：设置图表中相关元素的格式。
双击图表中的“开始日期”系列，弹出“设置数据系列格式”对话框，如果是Excel 2007，可右击该系列，在快捷菜单中选择“设置系列格式”。
在设置图表各相关元素的整个过程中，可不关闭该对话框。
在对话框中选择“填充”选项，选择“无填充”。
这时“开始日期”系列即变为透明，由于纵坐标轴中各项目名称的排列顺序与数据区域中的相反，似乎与习惯不符，可通过下面的方法来改变该顺序。
选择“垂直(类别)轴”，对话框标题自动变为“设置坐标轴格式”，在“坐标轴选项”中勾选“逆序类别”，这时横坐标轴会移动到图表上方，要将其移回图表下方，可在“横坐标轴交叉”区域中选择“最大分类”即可。
再次单击图表中的“水平(值)轴”，在“坐标轴选项”中将“最大值”和“最小值”设置为“固定”，并输入整个工程的开始日期和结束日期，本例中将最小值设置为日期“2011-10-9”，将最大值设置为“2011-11-10”。
用2007版Excel绘制横道图-课件
1.打开2007版EXCEL制作一份表格，并将有关工序名 称、开(完)工时间和工程持续时间等数据填入表格中。
2. A1单元格中请不要输入数据，否则后面制作图表时会出现 错误。同时选中பைடு நூலகம்2至C12单元格区域，点击“插入” →“条形 图”→ “二维条形图”中选择“堆积条形图”，结果如下
5.用鼠标右键点击图表的横坐标轴，打开“设置坐标轴格式”对 话框， “坐标轴选项”标签下，将 “最小值”勾选“固定”及 “纵坐标交叉于” 勾选“坐标轴值”并输入之前记录“42104”。
6.鼠标右键点击最晚完工时间“5月17日”，下拉菜单中选择 “设置单元格格式”，“单元格格式”-“数字”-“分类”-点 击“文本”，记录“示例”中数字“42141”后点击“取消”。
7.用鼠标右键点击图表的横坐标轴，打开“设置坐标轴格式” 对话框， “坐标轴选项”标签下，将 “最大值”勾选“固定” 并输入之前记录“42141”。
10.主要刻度单位勾选“固定”可以调整为5（横坐标以5为单 位标注时间间隔），次要刻度单位勾选“固定”可以调整为1 （横坐标主要刻度内再以1为单位标注时间间隔）。
3.用鼠标右键点击图表的纵坐标轴，打开“设置坐标轴格式” 对话框， “坐标轴”标签下，勾选“逆序类别”选项（经此 步骤，纵轴就按开工顺序从上到下排列了），关闭对话框返回。
4.鼠标右键点击最早开工时间“4月10日”，下拉菜单中选择 “设置单元格格式”。“单元格格式”-“数字”-“分类”-点 击“文本” ，记录“示例”中数字“42104”后点击“取消” 。
14. 可以将“图表标题”修改为“XXXX项目施工计划”，并 删除图表右侧“开工时间、完工时间”。
如何利用Excel绘制施工进度横道图？
如何利用Excel绘制施工进度横道图
1. 打开Excel表格，新建表格数据文件
按三列依次输入“开工日期”“施工时间”“完工日期”，再根据你手中的进度计划将其中的信息做成表格（时间是根据计划换算）如下图所示：
2. 选择A1~C8区域
（注意：完工时间可不计入图表）
点击上方的“插入”菜单，选择“图表”
在插入图表的类型中选择“条形图”中的“堆积条形图”, 点击“确定”，进度横道图就初见雏形了。
3.虽然雏形出来了
但对比我们以前所认识的横道图还是需要调整。
在坐标纵轴上单击右键，选择“设置坐标轴格式”
坐标轴位置选择“刻度线之间”，同时选中“逆序类别”
这样就把所有类别都显示出来了，并且使得图表内容的显示和我们施工计划表的输入顺序保持一致。
4. 右键选中蓝色条，单击，在菜单上选择“设置数据系列格式
将线条和颜色都设置成“无”，即“无填充”和“无线条”
再把每项工作的持续时间显示出来，将“数据标签”打钩
这样就大功告成了，生成施工进度计划横道图，大家还可以根据自己的喜好去调整，如图所示：。
教你用EXCEL绘制施工进度计划横道图
教你用绘制施工进度计划横道图 手把手教你用绘制施工进度计划横道图，比较适合简单工序的项目。
页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
Байду номын сангаас
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
教你如何看懂施工图 页脚内容
一个Excel表格做横道图的强悍实例
一个Excel表格做横道图的强悍实例
步骤1：点插入——图表——自定义类型——管状图步骤2：点下一步——数据区域（如选取已做好的表格A1-D20）步骤3：确认后--点列——下一步步骤4:标题（图标标题-某某工程进度计划；-数值（Y）轴——填计划说明）——点完成
步骤5：双击工序名称——刻度（选分类次序反转）——确定（字体及其他根据需要调整）
步骤6：双击日期——刻度（最小值和交叉与都填41105为最先7月15日数值；主要刻度单位为日期7天一标；次要刻度单位1为每天）
步骤7：双击银色横条——边框、内部全部选无步骤8：右键点横条上日期——选清除步骤9：双击边缘底色——区域——选无
步骤10：双击开始前横线——选无，即开始时间横线不显示，只显示持续时间，这才是常规的横道图要看到的东西。
方法也可以选
右键单击横道显示出数据系列格式（o）对话框
步骤11：双击进度横道线——边框、内部选取相同颜色
步骤12：右键点图中间——图表选项——网格线——选X,Y 轴主要网格线
步骤13：双击工程工序——刻度——选数值（Y)轴置于分类之间步骤14：右键点图中间——图表选项——数据表——图例步骤15：双击非X\Y轴线上需要改变的字体大小——改字体和大小；根据需要移动表格至中间，说明移到底边，就全部搞定了。
步骤16：20行以内插入行和删除行，改变工序名称以及其他相关时间，工程计划会自动生成，无限制行。
项目编号和项目名称填写在一个格内，对齐方式调整不了靠左，调整为左对齐方法为在项目名称栏目后面加空格键填满空，（至闪动光标与项目名称所在单元格右边框重合）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何用EXCEL绘制精确的甘特图 2014-04-28
今天有个朋友由于在没有project软件的情况下，紧急需要绘制精确的甘特图。
我在家里有没有project软件，不过我在excel图表方面有一定的技巧，解决了他的问题。
如果你也想知道如何在一分钟之内利用excel图表功能作出甘特图来，请花几分钟看完这篇文章：
这是完成的样子：
首先，你要输入进度数据，如下图
然后，启动图表制作向导程序：
选中“簇状条形图”，单击【下一步】
选择适当的数据区域，要包括任务名称、开始、工期这3列，并选择“系列出生在列”，单击【下一步】
选定适当的数据系列，这是非常关键的一步，应保证系列“开始”在“工期”的上面，单击【完成】提前完成向导程序
这就是向导程序完成的图表，当然它还不满足我们的要求，接下来我们对其进行必要的设置：
1，反转“Y”轴：双击图表中的“Y”坐标轴，并勾选“分类次序反转”选项：
得到的结果已经接近最终的成果了：
2，下面的步骤应该能猜到了，就是隐藏《开始》系列：这个相对简单
完成后，不错嘛，快完工喽
3，接下来要调整X轴的坐标，以适应进度度的尺度习惯：
这里，需要说明的是日期坐标会被转化为数字显示，这样调整坐标轴最大、最小值的时候容易混淆，不要紧接着看吧：
在一个单元格里输入一个比项目最早日期还早几天的一个日期如此例就可以是2007-1-8，然后点击“，” 按钮使其数字化即可得到该日期的数值。
坐标轴的最大值就是项目完成日期后的几天，安装上面的方法计算出来，一并填入坐标轴格式窗口，便大功告成了！
当然还可以设置更加漂亮的外观，不过这不是重点，大家可以自己掌握。
怎么样？效果不错吧？如果你手头工具不足，就可以用这个办法了。
更新
根据网友的提示，youtube上面的一段视频居然和我介绍的方法一样。
刚知道的时候简直快气疯了，我和好友goofy研究出这个方法是在一台赛扬PC上，用的是office97。
但后来就释然了，感叹传播的效力。
相比之下，还有类似涂鸦形式的excel甘特图模板（下载地址：excel-zip），如下图所示：
这里，你需要手动定义所有东西包括日历、任务条等等。
但是图示效果更佳规整，更加符合专业习惯。
随即在办公室里展开调查，看看大家更喜欢哪一种，结果显示：4：3 几乎是一半对一半。
建议
如果仅仅是“画”gantt图，那么涂鸦法显然是不错的选择。
这类工具有：visio，smartdraw等等。
如果是“编辑”gantt图，那么chart法就显示出灵活度了，至少有相当程度的自动化成分。
这类工具除了project、P3以外，有很多在线gantt工具。
