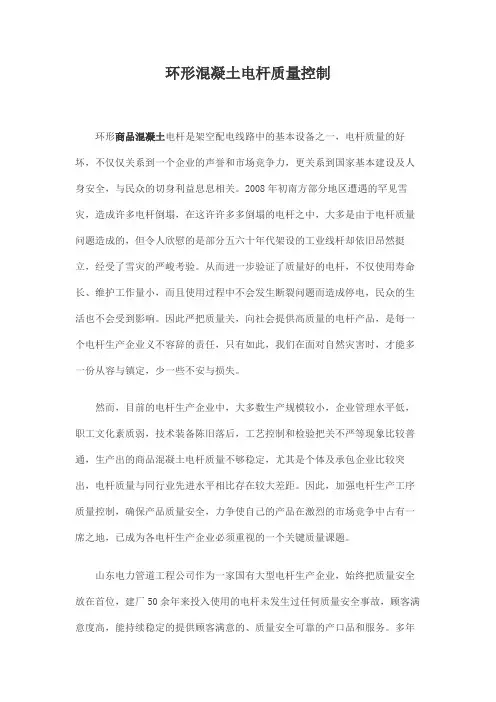

环形混凝土电杆质量控制

环形混凝土电杆质量控制环形商品混凝土电杆是架空配电线路中的基本设备之一，电杆质量的好坏，不仅仅关系到一个企业的声誉和市场竞争力，更关系到国家基本建设及人身安全，与民众的切身利益息息相关。

2008年初南方部分地区遭遇的罕见雪灾，造成许多电杆倒塌，在这许许多多倒塌的电杆之中，大多是由于电杆质量问题造成的，但令人欣慰的是部分五六十年代架设的工业线杆却依旧昂然挺立，经受了雪灾的严峻考验。

从而进一步验证了质量好的电杆，不仅使用寿命长、维护工作量小，而且使用过程中不会发生断裂问题而造成停电，民众的生活也不会受到影响。

因此严把质量关，向社会提供高质量的电杆产品，是每一个电杆生产企业义不容辞的责任，只有如此，我们在面对自然灾害时，才能多一份从容与镇定，少一些不安与损失。

然而，目前的电杆生产企业中，大多数生产规模较小，企业管理水平低，职工文化素质弱，技术装备陈旧落后，工艺控制和检验把关不严等现象比较普通，生产出的商品混凝土电杆质量不够稳定，尤其是个体及承包企业比较突出，电杆质量与同行业先进水平相比存在较大差距。

因此，加强电杆生产工序质量控制，确保产品质量安全，力争使自己的产品在激烈的市场竞争中占有一席之地，已成为各电杆生产企业必须重视的一个关键质量课题。

山东电力管道工程公司作为一家国有大型电杆生产企业，始终把质量安全放在首位，建厂50余年来投入使用的电杆未发生过任何质量安全事故，顾客满意度高，能持续稳定的提供顾客满意的、质量安全可靠的产口品和服务。

多年来努力完善工艺条件，提高生产技术水平，保证出厂产品的质量。

现简述本公司在电杆生产过程中有关质量控制环节如下，以与同行企业进行切磋交流，有效克服生产过程中常见产品质量缺陷问题，不断实施质量改进，确保输出产品质量安全、稳定、可靠。

建立完善的工序质量控制管理制度，设置合理的工序质量控制点，加强各关键工序质量控制。

根据企业的实际状况，确定切实可行的生产工艺参数和操作规程，加强职工质量教育，增强工作责任心，对生产过程中的重要工序进行有效控制，及时判断和消除系统因素造成的质量波动，使之处于稳定状态。

水泥电杆技术规范书

环形混凝土电杆技术规范书XXXXX公司2017年3月目录编制说明3一、总则4二、技术要求6三、查验与厂验13四、质量系统20五、技术文件20附录A电杆力学性能试验方法21编制说明为了在XXXXX公司（以下简称湖北公司）的传输网工程中一致环形混凝土电杆的技术规范要求，实行最新的国家标准，加强工程管理，规范工程建设，特制定本技术规范书。

本技术规范书依据中华人民共和国国家标准GB/T4623－2006《环形混凝土电杆》的技术要求进行编写。

本技术规范书以GB/T4623－2006为基础，针对湖北公司对传输网工程的质量要求，作了以下校正：（1）规定湖北公司传输网工程所用环形混凝土电杆须为所有预应力混凝土锥形电杆，且为整根杆，不采纳组装杆。

（2）规定湖北公司传输网工程所用环形混凝土电杆的尺寸规格、外观质量及力学性能等要求。

（3）要求将电杆的标准埋设深度增添至电杆的暂时标记中。

（4）增添了产质量量系统及技术文件的有关要求。

本技术规范书自觉布之日起，在湖北公司范围内作为设计、施工、监理、器械采买、招标文件和查收的技术依据。

一、总则1范围本技术规范书规定了湖北公司环形混凝土电杆的分类、原资料及结构、技术要求、试验方法、查验规则、标记与出厂证明书、储蓄运输、质量系统及技术文件等内容。

本技术规范书合用于湖北公司传输网工程建设的设计、施工、监理、器材采买、招标文件和查收等。

2规范性引用文件以下文件中的条款经过本技术规范书的引用而成为本技术规范书的条款。

凡是注日期的引用文件，其随后所有的改正单（不含勘误的内容）或修订版均不合用于本技术规范书。

凡是不注明天期的引用文件，其最新版本适用于本技术规范书。

GB/T4623－2006《环形混凝土电杆》GBl75硅酸盐水泥、一般硅酸盐水泥GBl99快硬硅酸盐水泥GB748抗硫酸盐硅酸盐水泥GB1344矿渣硅酸盐水泥、火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥GB1499钢筋混凝土用热扎带肋钢筋（GB1499－1999，neq ISO6935－2：1991）GB/T5223－2002预应力混凝土用钢丝（ISO6934－2：1991，NEQ）GB/T5223.3－2005预应力混凝土用钢棒（ISO6934－3：1991，MOD）GB/T5224－2003预应力混凝土用钢绞线（ISO6934－4：1991，NEQ）GB8076混凝土外加剂GB13013钢筋混凝土用热扎光圆钢筋GB/T14684建筑用砂GB/T14685建筑用卵石、碎石GB/T50081－2002一般混凝土力学性能试验方法标准GB50204－2002混凝土结构工程施工质量查收规范GBJ107－1987混凝土强度查验评定标准JGJ19-1992冷拨钢丝预应力混凝土构件设计与施工规程JGJ63混凝土拌合用水标准3术语和定义以下术语和定义合用于本技术规范书。

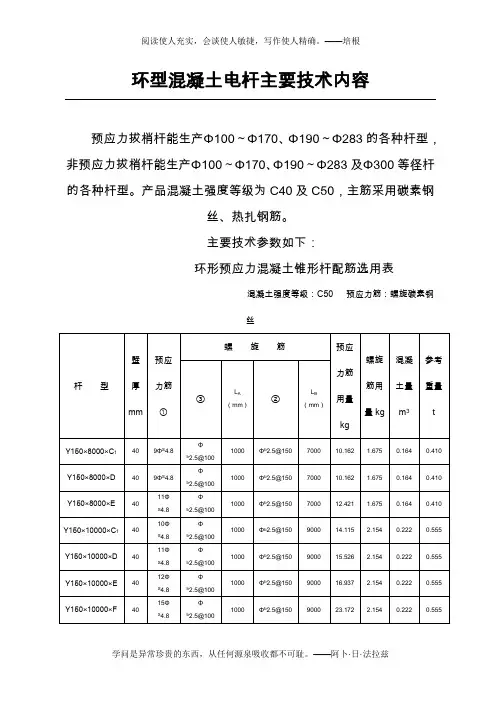

环型钢筋混凝土电杆主要技术

环型混凝土电杆主要技术内容预应力拔梢杆能生产Φ100～Φ170、Φ190～Φ283的各种杆型，非预应力拔梢杆能生产Φ100～Φ170、Φ190～Φ283及Φ300等径杆的各种杆型。

产品混凝土强度等级为C40及C50，主筋采用碳素钢丝、热扎钢筋。

主要技术参数如下：环形预应力混凝土锥形杆配筋选用表混凝土强度等级：C50 预应力筋：螺旋碳素钢丝电杆配筋张拉油表读数学问是异常珍贵的东西，从任何源泉吸收都不可耻。

——阿卜·日·法拉兹学问是异常珍贵的东西，从任何源泉吸收都不可耻。

——阿卜·日·法拉兹环形钢筋混凝土等径杆配筋选用表混凝土强度等级：C40 主筋：热扎带肋钢筋（d=14mm）环形钢筋混凝土等径杆配筋选用表混凝土强度等级：C40 主筋：热扎带肋钢筋（d=16mm）环形钢筋混凝土电杆配筋选用表混凝土强度等级：C40 主筋：热扎带肋钢筋（Ⅱ）锥形杆杆段系列图①150 10.0 283②190 12.0 350390③230 9.0 350④350 4701999年电杆产品的销售业绩卖炭翁白居易(唐) 字乐天号香山居士卖炭翁，伐薪烧炭南山中。

满面尘灰烟火色，两鬓苍苍十指黑。

卖炭得钱何所营?身上衣裳口中食。

可怜身上衣正单，心忧炭贱愿天寒。

夜来城外一尺雪，晓驾炭车碾冰辙。

牛困人饥日以高，市南门外泥中歇。

翩翩两骑(jì)来是谁?黄衣使者白衫儿。

手把文书口称敕，回车叱牛牵向北。

一车炭，千余斤，宫使驱将(jiāng)惜不得。

半匹红绡一丈绫，系(jì)向牛头充炭直(值)。

水泥电杆技术规范书

⽔泥电杆技术规范书钢筋混凝⼟电杆技术规范书2016年7⽉⼀、钢筋混凝⼟电杆制造技术条件⼆、技术要求1.基本要求1.1电杆规格、型号、制造质量应符合现⾏国家标准《环形混凝⼟电杆GB/T4623-2006》的规定。

1.2外观质量应符合下列规定：（1）表⾯光洁平整，壁厚均匀，⽆露筋、漏浆等现象。

（2）应⽆纵向、环向裂纹。

（3）杆⾝弯曲不应超过标准要求。

1.3 离⼼混凝⼟的设计强度不得低于C50,脱模时混凝⼟抗压强度不宜低于30Mpa。

备注：φ190杆型钢筋混凝⼟锥形杆配筋说明如下：φ190×10（S190-10-1416）；φ190×12（S190-12-1416）；φ190×15（S190-9-1616、X310-6-1816）；φ190×18（S190-9-1616、X310-9-1816）。

φ230杆型钢筋混凝⼟锥形杆配筋说明如下：φ230×12（S230-12-1816）；φ230×15（S230-9-1816、X350-6-1816）；φ230×18（S230-9-1816、X350-9-1816）2.试拼与试装检查技术要求2.1钢筋混凝⼟电杆的试装，应保证每⼀种塔型都应经过试组装，经检验合格后⽅可投⼊批量⽣产。

钢筋混凝⼟电杆试组装时应有买⽅的代表及有关单位⼈员参加。

组装时各零件均应按施⼯图要求进⾏就位。

安装不适应查明原因，不得强⾏组装。

试装时，所使⽤的螺栓数⽬应不少于连接杆件端螺栓总数的60％，并应进⾏紧固。

2.2钢筋混凝⼟电杆试组装检验应包括以下项⽬（1）塔型控制尺⼨检查；（2）钢筋混凝⼟电杆根开、基础根开检查；（3）挂线点尺⼨及位置检查；（4）构件规格与设计图或经批准的设计转换图的校对；（5）构件偏差的抽查；（6）构件⼏何断⾯尺⼨偏差的抽查；（7）挂线点构件⼏何断⾯尺⼨的检查。

对每⼀种塔型在试组装后需修改原设计的部位，应由承包⼈提出清单报买⽅，经设计单位修改、买⽅批准后，承包⼈再按批准的图纸、⽂件进⾏加⼯。

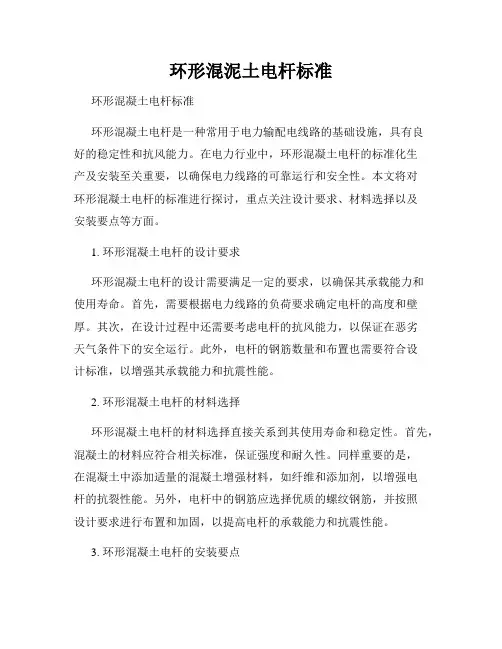

环形混泥土电杆标准
