笔记本上电时序概述
笔记本上电时序及信号讲解
Page 7
时序
在+V1.5S电压稳定之后,U9(TPS51124)会发出V1.5S_PG,这个 电是用来开启+VCCP的.从下图可以看出,只有左下角的电压都 正常,才能发出PWR_GOOD_3,图左上角显然也是调 PWR_GOOD_3和PWR_GOOD_KBC之间时序的,D1003在这 里的作用是在POW_GOOD_3关电时将它的电快速放掉,防止 U2误动作.
Page 10
时序
如下图所示,在SB_3S_VRMPWRGD(VRM Power Good)和 PM_PWROK (Power ok)电压high起来1ms后,SB才会发出 PLT_RST# (Platform reset).在这1ms内PLT_RST#为低,而正是 由于这1ms的低有效,系统才识别到PLT_RST#.该信号会对 SIO,FWH,LAN,G(MCH),IDE,TPM等进行reset的动作.也就是说 如果该信号异常,这些device都没办法被激活.该信号发出后立刻 就会发出PCI_3S_RST#,可以当做是作用相似的第二次reset.
Page 12
S0~S5~S0时序表
下图是SB的S0~S5~S0时序表,里面所有信号的特性和定义在 ICH7的Datasheet里面都有很详细的描述,这里就不多说了. 这个时序表对于“系统不能休眠”和“系统休眠后不能唤醒”的主板 非常有用(对于不能开机和系统自动开关机的主板也同样有效). 分析的时候,只需要找出哪个信号异常,就可以找到问题点,当然, 还有一种特殊的情况,就是有两个(或多个)信号时序出现了问题, 这种情况在主板设计的初期可能会遇到,实际运用中导致这种现 象的情况以SB不良居多,当然,首先应该排除BIOS的可能,因为 其中有些的信号时序在BIOS是可调的,这点在设计初期也常被 运用来解决一些问题,简单经济实用.
笔记本上电时序
SB-CLOCK
+VCC_RTC经过三个电阻输入给南桥,则输出RTC-X1,RTC_X2给晶振 X2000产生32.768KHz的频率
反馈给南桥
RTC_RST:复位C-MOS信息.
返回南桥
PM_PWRBTN#
按下SW5605,则PWR_SW# 瞬间拉低
+3VA_EC经过电阻到PWR_SW#,给 PWR_SW#一个高电平
返回
附:比较器
比较器工作原理: 正极 负极 1:当正极大于负极时,输出电 压VCC OUT就等于输入电压VCC IN 2当正极小于负极电压时,输出 电压VCC OUT就等于接地GND + > - VCC OUT=VCC IN GND + < - VCC OUT=GND 比较器一般用于电路中都是固定正 极(或负极)电压电压,利用VCC OUT 来控制负极(或正极)电压
ALL_SYSTEM_PWRGD
二极管在这里的作用:保护SUS_PWRGD,当其他PWRGD有 问题时不会拉低SUS_PWRGD,因为只有SUS_PWRGD工作 正常后南桥才能工作,来开启其他电压
这时VRM_PWRGD还没有 产生
PWR_OK_VGA 由显卡接口发出
这里是个保护电路，上面四个PWRGD为高电平，才会有ALL_SYSTEM_PWR. 发送到EC
放大点击
FORCE_OFF#
与门工作原理:只要有输 入低电平则输出为低电平, 如果PWRGD有问题输出 低电平,则FORCE_OFF# 拉低,则会关机. FOREC_OFF点击
附:High-Low Side
原理:芯片先给High Side的栅极一个高电平,使其打开电压下来,同时给Low Side的 栅极一个低电平使其关闭,产生电压经过电感给电容充电,当电压过高时,则HighLow Side相反工作使电压拉低,维持一个稳定的电压输出. 特点:提高电流,稳定电压 返回
笔记本工作时序
B）MAX1845（U30）产生2.5V 和1.25V
MAX1845 产生2.5V 和1.25V ，都是有供电电压和控制信号(由PMH4 控制) 一起作用后才产生的
C）MAX1845（U29）产生VCCCPUIO
之前MAX1845 已经产生了1.2V。现在在PMH4 的控制下将产生另外一个电 压VCCCPUIO，MAX1845 的第12 脚受控于PMH4。
需要得到它的最终确认。
3）南桥芯片接收到有效的DNBSWON#信号后，会将先前在关机状态下处 于低电平有效状态的SUSB#和SUSC#这两个电源控制信号置为高电平无
效，发送给电源管理芯片，以示审核通过。SUSB#和SUSC#这两个信号
分别对应了系统两种不同的工作状态，即运行（S0）和待机（S3）。在 主板运行的状态下，SUSB#和SUSC#都被置为高电平无效状态，在待机
DOCK-PWR16_F 电压为前段16V 电压，而VINT16是后段的16V 电 压，它是供给所有电源芯片（包括MAX1631，MAX1845，ADP3205）
的供电电压，它的产生是由TB62501来控制的。
DOCK-PWR16_F 由D10 转化成VREGINT16 后给TB62501的34脚 和57脚供电使其工作，TB62501的59脚产生VCC3SW 电压以及来控制 Q34 和Q36 导通产生VINT16。VCC3SW 给PMH4 供电，后PMH4 的43 脚送出VCC5M—ON控制MAX1631 产生+3.3V、+5V，送出VCC1R8M— ON控制MAX1845 产生+1.8V,另外一组MAX1845 在VCC5M 的控制下产 生+1.2V。
按开关，VCCCPUIO也出来了。电流跳变正常接屏亮机。
笔记本上电时序(X86平台)

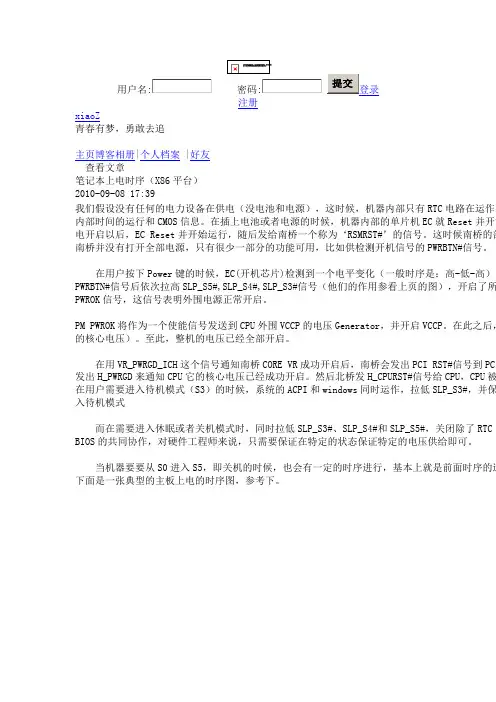

用户名密码注册xiaoZ青春有梦，勇敢去追主页博客相册|个人档案 |好友查看文章笔记本上电时序（X86平台）2010-09-08 17:39我们假设没有任何的电力设备在供电（没电池和电源），这时候，机器内部只有RTC电路在运作，内部时间的运行和CMOS信息。
在插上电池或者电源的时候，机器内部的单片机EC就Reset并开始电开启以后，EC Reset并开始运行，随后发给南桥一个称为‘RSMRST#’的信号。
这时候南桥的部南桥并没有打开全部电源，只有很少一部分的功能可用，比如供检测开机信号的PWRBTN#信号。
在用户按下Power键的时候，EC(开机芯片)检测到一个电平变化（一般时序是：高-低-高），PWRBTN#信号后依次拉高SLP_S5#,SLP_S4#,SLP_S3#信号（他们的作用参看上页的图），开启了所PWROK信号，这信号表明外围电源正常开启。
PM PWROK将作为一个使能信号发送到CPU外围VCCP的电压Generator，并开启VCCP。
在此之后，的核心电压）。
至此，整机的电压已经全部开启。
在用VR_PWRGD_ICH这个信号通知南桥CORE VR成功开启后，南桥会发出PCI RST#信号到PCI 发出H_PWRGD来通知CPU它的核心电压已经成功开启。
然后北桥发H_CPURST#信号给CPU，CPU被在用户需要进入待机模式（S3）的时候，系统的ACPI和windows同时运作，拉低SLP_S3#，并保入待机模式而在需要进入休眠或者关机模式时，同时拉低SLP_S3#、SLP_S4#和SLP_S5#，关闭除了RTC以BIOS的共同协作，对硬件工程师来说，只需要保证在特定的状态保证特定的电压供给即可。
当机器要要从S0进入S5，即关机的时候，也会有一定的时序进行，基本上就是前面时序的逆下面是一张典型的主板上电的时序图，参考下。
论 (0)最近读者：网友评论：发表评论：内容：©2010 Baidu。
很容易理解的上电时序
第一步：未插电源时主板准备上电的状态装入电池后首先送出实时时钟RTCRST#λ&V_3V_BAT给南桥。
λ晶体（Crystal）提供32.768KHz频率给南桥。
第二步：插上电源后的主板动作时序λ +5Vsb正常转换出+3VDUAL。
SIO（IT8712K）67脚Check电源是否正常提供+5VSB电压。
λλ SIO（IT8712K）85脚发出RSMRST#信号通知南桥+5VSB已经准备OK。
南桥正常送出待机时钟SUSCLKλ (32KHZ)。
第三步：按下电源按钮后的动作时序λ使用者按下电源控制面板上电源按钮后，送出一个低电平触发脉冲给SIO （IT8712K） 75脚。
λ SIO（IT8712K）收到后由72脚发出一个低电平触发脉冲给南桥。
λ SB送出SLP_S3#和SLP_S4#两个休眠信号给SIO（IT8712K）的71脚和77脚。
λ SIO（IT8712K）76脚发出PS_ON#(Low)开机信号给ATX Power的14脚。
当ATXλPower接收到PSON#由High变Low后,A TX Power即送出±12V, +3.3V, ±5V 数组主要电压.λ一般当电源送出的+3.3V and +5V正常后, SIO（IT8712K）的95脚ATXPG信号由5V 通过R450和R472两个8.2K的电阻分压提供侦测信号。
Superλ IO侦测到5V电压正常后,即送出PWROK给南北桥，通知南北桥此时A TX Main Power 送出OK。
当ATX Power送出±12V,λ +3.3V, ±5V数组Main Power电压后,其它工作电压如+1.8V ，+1.5V，1.05V，MCH1.2V，2.5V，2.5V-DAC，+ 5V A VDD，VTT-DDR0.9V等也将随后全部送出。
λ当+VTT_GMCH送给CPU后,CPU会送出VTT_OL，控制产生VTT-PWRGD信号[High]给CPU，VRM芯片；λ CPU用VTT_PWRGD信号会发出VID[0:5]。
笔记本上电时序.

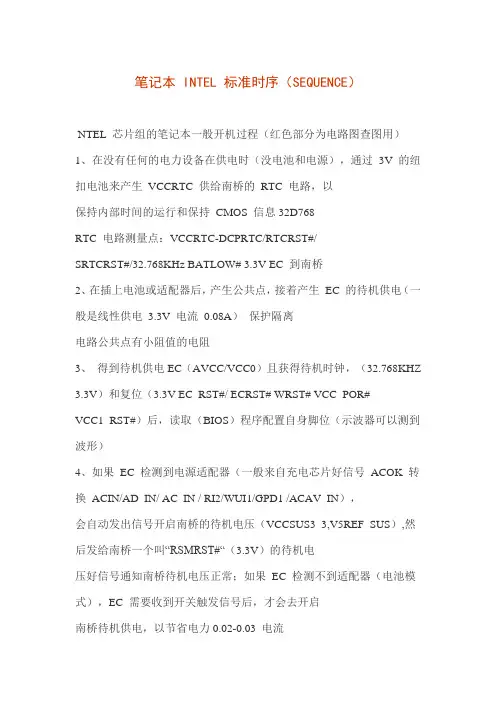

笔记本 INTEL 标准时序（SEQUENCE）NTEL 芯片组的笔记本一般开机过程（红色部分为电路图查图用）1、在没有任何的电力设备在供电时（没电池和电源），通过3V 的纽扣电池来产生VCCRTC 供给南桥的RTC 电路，以保持内部时间的运行和保持CMOS 信息32D768RTC 电路测量点：VCCRTC-DCPRTC/RTCRST#/SRTCRST#/32.768KHz BATLOW# 3.3V EC 到南桥2、在插上电池或适配器后，产生公共点，接着产生EC 的待机供电（一般是线性供电3.3V 电流0.08A）保护隔离电路公共点有小阻值的电阻3、得到待机供电EC（AVCC/VCC0）且获得待机时钟，（32.768KHZ 3.3V）和复位（3.3V EC_RST#/ ECRST# WRST# VCC_POR#VCC1_RST#）后，读取（BIOS）程序配置自身脚位（示波器可以测到波形）4、如果EC 检测到电源适配器（一般来自充电芯片好信号ACOK 转换ACIN/AD_IN/ AC_IN / RI2/WUI1/GPD1 /ACAV_IN），会自动发出信号开启南桥的待机电压（VCCSUS3_3,V5REF_SUS）,然后发给南桥一个叫“RSMRST#“（3.3V）的待机电压好信号通知南桥待机电压正常；如果EC 检测不到适配器（电池模式），EC 需要收到开关触发信号后，才会去开启南桥待机供电，以节省电力0.02-0.03 电流5 、按下开关，EC 收到开关信号后（连接到EC 上名字GPIO03/GPIO06 PWUREQ#/GPC7/ PWR_SW#- 华硕TMRI0/WUI2/GPC4/ EC_GPXIOD3/ KBC_PWRBTN#）延时发送一个高-低-高的PWRBTN#开机信号给南桥不上电还受，盒盖开关控制（COVER_SW#/LID_SW#）6、南桥收到PWRBTN#信号后依次拉高SLP_S5#、SLP_S4#、SLP_S3#信号，SLP_S5/S4#控制产生+3.3VSUS 和内存供电（VDIMM）（可以直接控制，也可以通过EC 去控制）（0.05A DDR1 2.5V DDR2 1.8V DDR3 1.5V），SLP_S3#控制产生+3.3V_RUN 、+5_RUN、桥供电（1.*V）总线供电、（VCCP）0.2A-0.3A 1.05V）独立显卡供电（、（0.5-0.7A 1.*V）VGPU_CORE）（等（可以直接控制，也可以通过EC 去控制）7、发出信号EC（1.*V）或者其他电路转换来开启CPU 的核心电压（VCORE）无独显电流0.6A，（有独显电流增加0.3-0.5A）。
笔记本维修思路及上电时序
笔记本维修思路及上电时序笔记本维修思路及上电时序笔记本电脑维修思路1、首先查一下，电源适配器有无电压输出，如有，再查生成12V，5V，3.3V的电源供电芯片有没有基准电压和待机电压5V，还有电池充电器有没有供电，CPU供电电路有没有3.3V的供电，有没有基准电压，电源管理芯片这边通过场效应管的高低门驱动器有无供电，具不具备待机，查一下没有有保险电阻有没有坏，还有滤波电容,，有没有坏！2、你这种情况，电池充不满电，但电池又确定是好的，很有可能是以下几种情况，供参考：1.电路提早终止了充电2.场效应管及升压电容损坏3.芯片内部控制参数坏造成，只能是换芯片了如果能放电不能充电，升压电容和场效应管都没坏，也只有换芯片了。
一般芯片是不容易坏的。
3不开机的故障，一看二听三检测。
一、看有没有明显的可见的故障。
如有没有地方烧焦、变形、崩裂等。
闻闻有没有地方有烧焦的糊味。
二、开机听听有没有正常或不正常的声响，从那里发出的。
三、检测在没有专门工具的情况下只能由万用表测测保险电阻是否烧断，有没有明显的短路等。
CPU、内存条是不是接触良好等都可以测测。
注意通电时不能人为短路而造成破坏。
4．显示屏显示不正常，从故障看来有可能是屏或屏线问题：一，检查主板供电上屏是否正常，电压一般为1点几伏，2点几伏，3点几伏。
IBM机因为高压板的供电都是和上液晶屏同一条数据线，所以还有几组为5点几伏，10点伏左右的电压，当然还有0伏则是地线!二，如果有供电，检查屏接囗处，用万用表继续量电压。
电压值如上!如果现在没有电压了就肯定是屏线故障。
换一条屏线或用同一耐压的线挑线一条屏线即可，倘若可以就可以排除故障。
如果还是故障存在的话，屏也有可能有故障了，这样的情况很少，很少同时存在确定到屏的电压正常,现在女生所谓的“男朋友”，则要修屏了。
在屏上有块微处理信号芯片，因为没有电路图，所以不能确定每一个脚的工作电压。
只能用示波器看这块芯片处理之后的波形是否正确，分两部走(一)如果不合，就换块同型号芯片即可。
广达新型笔记本上电时序
新型笔记本上电时序3VPCU待机电压先供给EC，当EC有电压以后，外接的32.768KHZ晶振开始起振，【是3VPCU待机电压正常后，EC发出电压给晶振】，晶振起振后，给EC待机时提供一个时钟，复位是有一个电阻和一个充电电容延迟以后产生复位【LREST】，当EC的待机、时钟、复位满足以后，EC发出CS#片选信号选中BIOS，从BIOS芯片中读取程序，去配置EC中的GPIO（可编程引脚）引脚定义，当EC待机条件满足后，程序的代码也读取出来了，EC就可以正常上电工作了。
在EC上电之前，还有三个信号条件：A：EC第一个信号：LID—EC#这个信号是S3的休眠开关检测信号说明：LID—EC#在正常的情况下，是被上拉的一个信号，如果被强制拉低到一个低电位的话，机器是上不了电的，不能实现通电。
B：EC第二个信号：适配器检测信号（ACIN）说明：当适配器插入时，在ACIN处也是有一个电压值的，如果此电压值没有起来，EC就认为适配器没有检测到，那么也是上不了电的。
C：EC第三个信号：电池电量低的检测信号（BAT—LOW）说明：如果电池电量低，EC也会停止上电，此脚必须有一个高电平，上拉电压，才正常时序步骤：1：NBSWON#：开机触发信号，未按开机键之前，此信号有3VPCU上拉电压，按下电源键，此信号被拉至地，形成低电位有效触发至EC,NBSWON#是一个高—低—高的低电位有效触发信号2：当EC收到有效触发以后，EC就发出一个S5—ON高电位信号，S5—ON一出来就控制将3VPCU电压转换成3V—S5供至南桥：VCCSUS3.3（3.3V待机），将5VPCU电压转换成5V—S5供至南桥的V5REFSUS（5V待机），此时南桥有了待机电压3：（1）：EC发出RSMRST#信号（从低到迟续高电位）至南桥中的RSMRST#脚位，其目的是：清零南桥里面的ACPI控制器的逻辑关系（2）：EC收到NBSWON#后，延时发出DNBSWON#低电位有效触发至南桥中的PWRBIN#脚位，告知南桥用户已按下电源键4：当南桥供电、时钟、复位条件满足以后以及收到PWRBIN#有效触发后，依次发出高电平的SLP—S3#、SLP—S4#（或S5#）的信号，SLP—S4#更名为：SUSC#，SLP—S3#更名为：SUSB#信号发至EC5：EC收到这两个高电位信号以后，分别将：SUSC#转换成SUSON（SUSON是用于开启各种SUS电压），将SUSB#转换成MAINON（MAINON是用于开启各种MAIN电压或是正电压开启信号，比如：+3V、+5V），EC将SUSB#信号延时99ms后，发出VRON，用于开启CPU的VCORE电压6：在各路电压产生正常以后，各路电压的PWRGOOD信号经逻辑相与后产生HWPG信号供至EC，HWPG给到EC后，EC就发出PWROK至南桥里面的PWROK信号脚位上（PWROK代表所有系统电压都正常）备注：在广达笔记本中，只要其中任意一个PWRGD没有起来，HWPG就会被拉低，EC检查不到HWPG信号，就会停止发出MAINON和SUSON，故障表现为：掉电。
笔记本上电时序及信号讲解
Page 14
VGA&VRAM
既然VRAM是存放显示数据的地方,那么,当VRAM出现问题的时候,系统肯定 是不能正常显示的(主要是花屏),不过,问题点却有很多种. 1.VRAM本身的问题;不能正常储存数据,数据会丢失或者处理错误,都会出问 题; 2.VRAM电压和clock不正常(特别是参考电压);这点很容易理解, 电路中 传输的数据都是以0和1的二进制代码存在,而都必须以参考电压为参考,如果 参考电压不准确,显然,数据会失真,导致显示问题是必然的; 3.VGA的问题;包 括VGA本身的问题和VGA的周边电压和clock,特别是负责VRAM模块的参考 电压,白屏现象多是由VGA不良导致的; 4.VBIOS(这种现象非常少见,但个人 认为最好首先排除); 5.断线当然也是一种可能,但是这种情况几乎可以排除 在考虑之外,因为断线的主板实在太少. 有些机种VRAM多的时候有8颗,要找出哪颗出了问题是很头疼的问题,不过 幸运的是,ATI生产的每一种不同型号的VGA都有对应的检查软件,可以帮助 我们找出哪一组VRAM(主板上VGA只有AB两个64位的channel,该软件将AB 各分成两个channel(0~31;32~64),所以软件上显示为ABCD四组,每组分别对 应一对VRAM)出现了问题,条件是必须在DOS模式下运行.(以Vail为例)
Page 7
时序
在+V1.5S电压稳定之后,U9(TPS51124)会发出V1.5S_PG,这个 电是用来开启+VCCP的.从下图可以看出,只有左下角的电压都 正常,才能发出PWR_GOOD_3,图左上角显然也是调 PWR_GOOD_3和PWR_GOOD_KBC之间时序的,D1003在这 里的作用是在POW_GOOD_3关电时将它的电快速放掉,防止 U2误动作.
笔记本上电时序大解析
笔记本上电时序大解析我也发个时序。
呵呵是远程学员的一个作业题目。
发在这里大家一起看看。
填写一下顺序吧。
我来试着解答一下:1:未插电源，装入CMOS电池后，首先送出RTCRST#、VBAT给SB;同时晶振提供32.768KHZ给SB。
2:插入电源，IO检测电源是否发出5VSB，5VSB转换为3VSB同时提供给SB。
3:IO发出RSMRST#通知南桥5VSB准备好了。
4:按下开关后，IO收到PWSW#。
之后IO发出PWBTN#给SB。
SB收到此信号后，送出SLP_S3#給IO。
然后由IO发出PSON#接低ATX的绿线。
ATX电源工作，发出主供电。
5:在主供电正常后，ATX发出ATXPWROK给SB，通知南桥ATX工作正常。
同时也产生各路后续电压，如VTT，内存供电等。
6:当VTT送给CPU后，CPU发出VTT_PWGD给VRM。
当VRM收到这个信号后，根据CPU发出的VID组合发出VCORE供给CPU。
7:VCORE正常产生后，VRM发出VRM_PWGD给SB和时钟，时钟收到此信号后，开始工作，发出各路时钟信号。
8:SB收到VRM_PWGD和时钟信号后，发出CPU_PWGD给CPU，同时发出PLTRST#给NB，还发出PCIRST#给IO、BIOS及各个设备。
9:NB收到PLTRST#后，发出CPURST#给CPU。
10:CPU有了电压，时钟，复位，PWGD，便开始工作了学了四天，我也发一个。
10030523150a7851cea274df93.jpg (52.22 KB, 下载次数: 21)哪位高手能把这些信号从头到尾概述一还有图里蓝字和黑字代表什么意思了QQ截图未命名.png (78.28 KB, 下载次数: 4)华硕A8S的时序图来无聊来回答下楼主的问题。
HP笔记本上电时序
HP笔记本上电时序：1，上电时序当我们插上Adapter19VIN时，电源流入就有一个5VPCU,3VPCU电压，它是由PU10(MAX1999)自动产生，此时机器处于待机状态。
当我们按下Power Button时，NBSWON# 瞬间有一个低电平，这低电平送给97551，97551收到这信号时，产生信号DNBSWON#， DNBSWON发给南桥，同时发出S5-ON到1845产生1.5V_S5。
S5-ON输入PQ128经过PQ132产生S5-OND。
S5-OND通过PQ127和PQ141分别产生5V_S5和3V_S5。
3V_S5，5V_S5，1.5V_S5此时供电给南桥。
南桥收到DNBSWON低电平时，便发生SUSB#，SUSC# 两个高电平送给以97551，97551收到SUSB＃，SUSC# 后便相继产生了SUSON，MAINON#,VRON。
SUSON信号转换成SUSD信号送PQ143,PQ145管便产生3VSUS,5VSUS，及SUSON送到MAX1845 产生2.5VSUS。
MAINON#经PU7产生SMDDR—VTERM。
同时经PQ119和PQ125转换成MAIND送PQ143,PQ145，PQ148,PQ153产生+3V, +5V,+2.5V,+ 1.5V电压。
VRON送给PU3(MAX1907),PU5(1992E)产生VCC-CORE 和VCCP电压。
PU6,PU4产生HWPG信号给97551,此时PU3，PU5也各产生一个HWPG信号反馈97551。
此时整个M/B的主电压都已OK各组电压反馈回来的HWPG信号相汇合，为一个HWPG相当于“与”的关系如其中有任何一组反馈的HWPG的为低电平此时97551会发生POWER OK指令，关掉开启的电压，如OK则HWPG恒为高电平当97551收到HWPG后产生PWROK信号送给 SB南桥，后由SB南桥产生PCI RST#经U42产生PCIRST#传给北桥。
2.1.2 笔记本电脑的上电时序_看图学修笔记本电脑（第2版）_[共8页]
![2.1.2 笔记本电脑的上电时序_看图学修笔记本电脑（第2版）_[共8页]](https://img.taocdn.com/s3/m/193aa10d50e2524de5187efe.png)
第2章上电时序与开机电路笔记本电脑的开机过程分为硬启动和软启动，硬启动是指电源电路启动的过程，而软启动是指BIOS自检的POST过程，开机时先是硬启动然后是软启动。
了解笔记本的开机过程，对笔记本电脑的维修工作来说是很重要的，因为很多功能异常，特别是不能开机的故障，可以根据开机的顺序来判断是系统的哪部分有问题，从而使分析问题做到有的放矢并提高效率。
笔记本电脑的开机电路与台式电脑有很大的差别。
其中最大的差别就是笔记本电脑中都有开机控制芯片（EC芯片）来参与笔记本电脑的开机与控制其他电路工作，而台式电脑中则没有该芯片。
2.1 笔记本电脑的工作状态与上电时序2.1.1 笔记本电脑的工作状态基于省电的目的，笔记本电脑有S0、S1、S2、S3、S4和S5几种状态。
笔记本电脑的工作状态如图2-1所示（以三星G10笔记本电脑为例，其他机型可能稍有差异）。
S0、S1和S2是正常工作时的状态，在这些状态下，CPU、硬盘和DVD等也可以反复进入或退出低功耗状态。
S3状态就是通常的休眠状态，这时SLP_S3#信号是低电平，而SLP_S5#信号是高电平，这种状态下，只有内存供电是正常的，这是因为S3状态是把需要处理的信息都暂时保存在DDR里面，要保证内存里面的数据不丢失。
S4状态是指深度休眠状态，这种状态下需要处理的信息都会保存到硬盘里，它和关机状态（S5）在供电上并无本质区别，差别只是S4状态时按开机键后系统可以恢复到S4之前的正常状态。
S4状态下只有一些具有唤醒功能的设备（如键盘、鼠标、网卡和USB 接口等）有供电电压，其余部分电路没有供电电压。
2.1.2 笔记本电脑的上电时序上电时序（Power on Sequence）为硬启动各电压动作过程的先后顺序，这就像自然规律一样环环相扣不可违背，否则硬启动就会失败。
时序图表明了主板各电压、时钟和复位的相互关系，此时序也是笔记本电脑在开机时所必须具备的条件。
以联想（Lenovo）C46系列笔记本电脑为例，典型的笔记本电脑开机时序图如图2-2所示。
笔记本上电时序
④LDO线性电压是否产生、REF参考电压是否有
⑤外围电路元器件和反馈电路、补偿电路中的电阻电容
⑥ 查CPU管理芯片开启CPUCORE的VR-ON信号是否有到，若VR-ON信号有,(即只缺CPU供电)：（因为所有DC-DC电
匀在南桥芯片上方吹5秒左右，看会不会正常，重点测南桥的工作条件和背后的小电容。
*若复位信号正常，电流跑到1点多安，但没过内存且不会掉电。
因为复位正常后,CPU要开始寻址，寻址完成后CPU调用BIOS程序开始自检且自检时电流会跳变。所以我们根据电流有没有跳
寻址过程跳变一 次，南桥-北桥-CPU的数据传输跳变一次）。
2.第二脚和第五脚有没有数据输入输出（示波器测）有输入无输出，编程器刷BIOS
若无输入，可以尝试用热风枪温度大概220度左右均匀在北桥芯片上方吹5秒左右，看会不会正常，重点测北桥的工作条件和
2.上电测各电感的电压是否全有开启，若缺电压，查缺电压电路。
3.重点查缺电压的DC变DC电路的电源管理芯片的工作条件
工作条件：
①电源管理芯片的供电（VIN、VDD）
②上管D极是否有主供电到
2.查显卡芯片的工作条件及显卡辅助元器件，
3.可以尝试用热风枪温度大概220度左右均匀在显卡芯片上方吹5秒左右，看会不会正常，重点测显卡的工作条件和背后的
小电容
4.更换显卡桥
பைடு நூலகம்
*若无复位，查时钟是否有波形输出，若无波形输出，查时钟芯片的工作条件（供电；使能信号、晶振起振频率；时钟芯片使能信号的来源：有的板子是CPU核心供电的电源管理芯片直接提供，有的板子是CPU核心供电芯片发出使能信号给IO，IO再传给南桥，南桥再给时钟芯片。使能信号脚的名称一般为：Vtt/PD#/SD。）;如有波形输出，查IO给南桥的ICH-PWROK信号是否有高电平，此信号是南桥发出复位信号的前身，也是南桥复位电路的工作条件之一。.南桥收到PWROK信号后先发出PLT_RST、PCI RST#去复位北桥、PCI等设备
联想昭阳E47上电时序
KL9上电过程讲解
15. HWPG
当主板上所有PCU类、S5类、SUS类以及MAIN类电压都已经产生后，需要有一个信号去
通知EC芯片，让其去进行下一步的工作。 而这一重要通知信号就是HWPG。
HWPG（+3VPCU/+5VPCU） HWPG（+1.5V_SUS） HWPG（+1.05V_PCH） HWPG（+0.85V） HWPG（+1.8V） HWPG（+VGPU_CORE） HWPG（+1.1V_GPU）
SIO_SLP_S3# PM_SLP_S4# MAINON SUSON
此板SUS类电压只设计了一种：+1.5V_SUS。 和+5V_SUS未被采用。 MAIN类电压有七个。
另外两个在其他主板上常见的+3V_SUS
由于五个独显电压也都设计为MAINON开启，因而MAIN类电压合计为十二种。
34
KL9上电过程讲解
11. PCH开机条件（汇总）
PM_SLP_S4#
SIO_SLP_S3#
PCH芯片满足上面9个条件后“批准”EC的开机请求，发出PM_SLP_S4# ，SIO_SLP_S3#。
33
KL9上电过程讲解
12. SUSON、MAINON发出
EC芯片收到PM_SLP_S4# ，SIO_SLP_S3#信号后，紧接着发出SUSON和MAINON信号。 正式开启全板各主要电压。
EC的三大工作条件具备之后，完成初始化。读取EC-BIOS中的程序准备开机前的基本
工作，包括：输出S5_ON开启S5电压；检测电池状态以及是否给电池充电等。
26
KL9上电过程讲解
EC IT851 8
上电时序总结
上电时序总结BIOS（基本输入输出系统）在整个系统中的地位是非常重要的，它实现了底层硬件和上层操作系统的桥梁。
比如你现在从光盘拷贝一个文件到硬盘，您只需知道“复制、粘贴”的指令就行了，您不必知道它具体是如何从光盘读取，然后如何写入硬盘。
对于操作系统来说也只需要向BIOS发出指令即可，而不必知道光盘是如何读，硬盘是如何写的。
BIOS构建了操作系统和底层硬件的桥梁。
而我们平时说的BIOS 设定仅仅是谈到了其软件的设定，比如设置启动顺序、禁用/启用一些功能等等。
但这里有一个问题，在硬件上，BIOS是如何实现的呢？毕竟，软件是运行在硬件平台上的吧？这里我们不能不提的就是EC。
EC（Embed Controller，嵌入式控制器）是一个16位单片机，它内部本身也有一定容量的Flash来存储EC的代码。
EC在系统中的地位绝不次于南北桥，在系统开启的过程中，EC控制着绝大多数重要信号的时序。
在笔记本中，EC是一直开着的，无论你是在开机或者是关机状态，除非你把电池和Adapter完全卸除.在关机状态下，EC一直保持运行，并在等待用户的开机信息。
而在开机后，EC更作为键盘控制器，充电指示灯以及风扇和其他各种指示灯等设备的控制，它甚至控制着系统的待机、休眠等状态。
主流笔记本系统中.现在的EC有两种架构，比较传统的，即BIOS 的FLASH通过X-BUS 接到EC，然后EC通过LPC接到南桥，一般这种情况下EC的代码也是放在FLASH中的，也就是和BIOS共用一个FLASH。
右边的则是比较新的架构，EC和FLASH共同接到LPC总线上，一般它只使用EC内部的ROM。
至于LPC总线，它是INTEL当初为了取代低速落后的X-BUS而推出的总线标准。
EC上一般都含有键盘控制器，所以也称KBC。
那EC和BIOS在系统中的工作到底有什么牵连呢？在这里我们先简单的分析一下。
在系统关机的时候，只有RTC部分和EC部分在运行。
RTC部分维持着计算机的时钟和CMOS设置信息，而EC则在等待用户按开机键。
上电时序
PWRGD信号的产生，就要求各路电压稳定5ms左右才会发出。
对于时序，我们可以分为几个部分，待机部分、上电部分、供电部分、复位部份。
首先说待机部分待机部分会用PWM电路的方式，把主供电的电压转换为待机的3V和5V电压，这两个电压是送给南桥、EC等与上电有关的元件来使用的。
IBM的笔记本比较特殊，不仅是需要3V和5V的待机电压，还需要1.8V、1.5V这两个待机电压以T40为例，可以看到主板上的待机电压有VCC3M、VCC5M、VCC1R8M、VCC1R5M.。
有些初学的人就会有这样的疑问，为什么有的IBM笔记本主板，没有3V和5V的待机电压，还会有待机电流，这就是原因所在，因为IBM机器还要有1.8和1.5这样两个待机电压。
接着说上电部分在待机电压条件满足之后，也就具备了上电的基本条件，但是想要上电，首先要有一个人工的干预，也就是说，要有人去给笔记本主板一个上电的命令，那么这个命令就是我们按下电源开关后产生的信号，一般叫做PWRSW或PWRBTN之类的，这个信号是低电平有效的，也就是说，当我们按下开关后，此信号与地相通，被拉为低电平，这个低电平的信号会送给EC、EC收到这个低电平的信号以后，相当于得到了一个通知，在EC自身工作条件满足的情况下，会通过EC的内部逻辑电路，转换出一个低电平有效的信号给南桥，通知南桥主板的使用者按下了电源开关，南桥接到这个信号以后，也是在南桥自身工作条件都满足的情况下，发出SLP_S3#信号和SLP_S4#信号，这两个信号会送到EC，EC接到这个信号以后，会发出一个VCC_ON的信号，这个信号会开启主板上的其它供电电路，将主电压进行转换后输出各路RUN电压，包括内存、显卡、CPU等重要的工作电压。
图示：第一步开关信号送达EC第二步、EC将信号转送至南桥第三步、南桥放出SLP信号给EC第四步、EC放出VCC_ON的开启信号再来说供电部分：电部分相对于整个时序来说，是最简单和好理解的，供电部分都会有相应的转换电路，每个开启信号会相应的送到对应的PWM或线性IC上，做为使能信号，其实就是EN信号，PWM或线性IC在自身其它工作条件满足的情况下，得到EN信号，就会开始把电压进行转换，从而输出各个重要的工作电压，如内存电压、显卡电压、南北桥的电压、CPU电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给EC，通知EC开启内存供电。 有效电压：3.3V
9
SLP_S3#
南桥收到PWRBTN#信号后，拉高 SLP_S3#信号， 通知EC开启桥供电，显卡供电，VCCP等其他供 电，但不包含CPU供电和内存供电。
有效电压：3.3V
6
BATLOW#
电池电量低指示信号，笔记本平台专用信号，在 南桥开机触发前，此信号一定要为高电平，否则 低电平的话，南桥会认为，当前电池电量不足， 不能维持系统的正常运行。从而拒绝触发。
7
开机触发电路与PWRBTN#
PWRBTN#:power button,电源开关，此信号为南 桥接收到EC发来的开机触发信号。
上电时序概述
1
什么是上电时序
Power on Sequence：主板上的供电， 从最开始的电压适配器电压输入，到 最后CPU供电的产生，都有严格的开 启顺序控制，这个先后顺序，就是上 电时序。
2
上电时序示意图
3
保护隔离电路
对适配电压进行检测，符合要求后， 向主板供电单元提供供电，常见功能：
14
CPURST#
北桥得到PLTRST#信号后，在时钟正常的情况下， 拉高CPURST#，通知CPU开始工作。
有效电压：1.05V
15
CPU工作
CPU在得到供电后，等待复位信号RESET#信号变 高与PWRGODD信号变高，两个信号正常后， CPU开始工作。
16
1.充放电管理 2.适配器电压检测 3.输入电流监测 4.RTC电路供电，常见元件：
1.LDO电压 2.EC 3.BIOS 4.RTC电路 5. 系统供电3.3V和5V
5
RSMRST#
返回挂起模块复位信号，在系统供电正常好，从 信号高电平发给南桥，指示当前系统供电已经准 备好了，可以进行开机触发动作。
开机触发事件一般都是由机主按下开机按键后， 发送给EC，用来指示一次开机触发的请求。EC收 到信号后，发出PWRBTN#信号的上升沿触发给 南桥，向南桥请求开机触发。
1.EC所接收信号变化：3.3V---0V---3.3V跳变 2. PWRBTN#信号变化：3.3V---0V---3.3V
8
SLP_S4#
10
VR_ON
EC开启了SLP_S3#与SLP_S4#信号对应的供电后， 发出VR_ON，开启CPU核心供电。
有效电压3.3V
11
VRMPWRGD与PWROK
CPU供电正常后，供电芯片发出高电平 VRMPWRGD给南桥，表示CPU核心供电已经OK了， 南桥内部，VRMPWRGDPWROK信号相与后，发 出英特尔平台的总复位信号：PLTRST#。
12
PWROK
由EC发出的电源好指示信号给南桥，表示EC已检 测到当前系统电源已准备完毕。
在南桥内部与VRMPWRGD相与后，发出PLTRST# 信号。
在PCH架构中，VRMPWRGD信号变为： SYS_PWROK
13
PLTRST#
英特尔平台的总复位信号，用来复位显卡，北桥， 由南桥在得到VRMPWRGD信号与PWROK信号后， 拉高PLTRST#.
