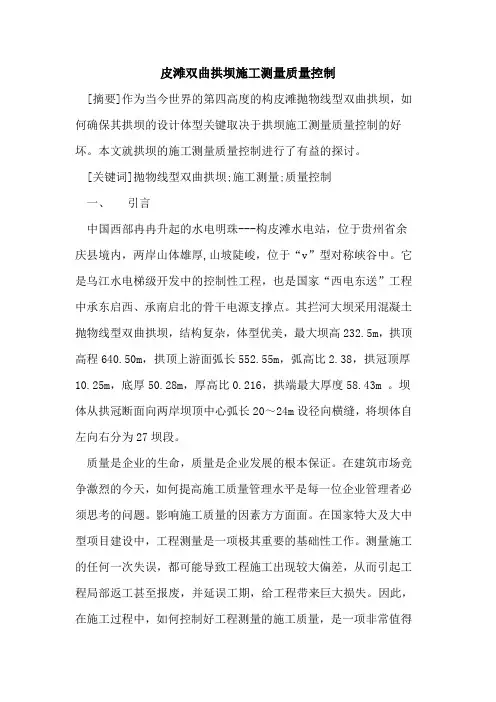

皮滩双曲拱坝施工测量质量控制

皮滩双曲拱坝施工测量质量控制

[摘要]作为当今世界的第四高度的构皮滩抛物线型双曲拱坝，如何确保其拱坝的设计体型关键取决于拱坝施工测量质量控制的好坏。本文就拱坝的施工测量质量控制进行了有益的探讨。

[关键词]抛物线型双曲拱坝;施工测量;质量控制

一、引言

中国西部冉冉升起的水电明珠---构皮滩水电站，位于贵州省余庆县境内，两岸山体雄厚,山坡陡峻，位于“v”型对称峡谷中。它是乌江水电梯级开发中的控制性工程，也是国家“西电东送”工程中承东启西、承南启北的骨干电源支撑点。其拦河大坝采用混凝土抛物线型双曲拱坝，结构复杂，体型优美，最大坝高232.5m，拱顶高程640.50m，拱顶上游面弧长552.55m，弧高比2.38，拱冠顶厚10.25m，底厚50.28m，厚高比0.216，拱端最大厚度58.43m 。坝体从拱冠断面向两岸坝顶中心弧长20～24m设径向横缝，将坝体自左向右分为27坝段。

质量是企业的生命，质量是企业发展的根本保证。在建筑市场竞争激烈的今天，如何提高施工质量管理水平是每一位企业管理者必须思考的问题。影响施工质量的因素方方面面。在国家特大及大中型项目建设中，工程测量是一项极其重要的基础性工作。测量施工的任何一次失误，都可能导致工程施工出现较大偏差，从而引起工程局部返工甚至报废，并延误工期，给工程带来巨大损失。因此，在施工过程中，如何控制好工程测量的施工质量，是一项非常值得

研究的管理课题。双曲拱坝的设计体型的保证关键取决于施工测量的质量控制，而施工测量的质量控制技术由于其自身专业性非常强，成为质量管理中薄弱环节。本文就构皮滩双曲拱坝的施工测量质量控制技术进行以下有益研讨。

二、构皮滩双曲拱坝施工测量内容及质量管理目标

2.1施工测量内容

施工测量内容主要包括:

（1）施工测量控制网（包括：平面控制网、高程控制网）的建立与复核；

（2）施工加密控制网的布置与测设；

（3）大坝基坑高程435.0m以下及上游rcc围堰土石方开挖及边坡支护工程测量；

（4）坝体混凝土浇筑测量放样；

（5）大坝闸门、启闭机械设备及中孔钢衬等金属结构安装测量；（6）拱坝体型测量与控制；

（7）施工场地局部地形测量；

（8）施工期建筑物安全稳定性监测；

（9）竣工测量；

（10）施工过程必须的其它测量项目等。

2.2、施工测量质量管理目标和基本质量指标

2.2.1、施工测量质量管理目标

确保构皮滩拱坝按设计准确就位，不产生因施工控制测量、放样

测量超差而引起拱坝体型的改变从而降低拱坝的质量标准。

2.2.2、施工测量基本质量指标

（1）各建筑物轮廓点测量放样点点位中误差及平面位置误差分

配按表2-1控制。

三、施工测量质量控制准则

《水利水电工程施工测量规范》（sl52—93）

《国家一、二等水准测量规范》（gb12897—91）

《国家三、四等水准测量规范》（gb12898—91）

《国家三角测量和精密导线测量规范》（97年版）

《工程测量规范》（gbcl—93）

《中、短程光电测距规范》（zba76002—87）

本工程合同文件的相关条款

四、施工测量质量控制技术

4.1施工测量质量控制流程图

4.2施工测量仪器及器具的动态跟踪管理

4.2.1仪器设备配备管理

为了确保施工测量的质量，投入满足精度要求的测量仪器设备若干台套。其中：全站仪4套、精密水准仪1套、普通水准仪3台、测深仪1台、天顶、天底仪各1台，以及其它相应附件和配件。

计算工具有台式电脑3台及笔记本电脑1台、pc1500一台、casio fx-4850可编程计算器6台。计算主要采用电脑及casio fx-4850

可编程计算器。

4.2.2 仪器及器具的检定、状态、溯源及台帐管理

配备专门的仪器管理员；投入使用前，测量仪器设备按国家规定检测合格；使用过程中，编制仪器检定计划，填写检定记录，随机标示仪器状态，并按规定定期送检，确保仪器设备状况良好，满足测量精度要求。完善其台帐管理。

4.3施工测量机构及人员的科学管理

4.3.1为了确保施工测量的质量，成立联营体测量队，投入具有测绘专业知识、工作经验丰富的测量人员28人左右，其中：高级工程师（高级技师）1人、工程师（技师）2人、助理工程师（高级技术工人）4人、技术员4人、具备独立工作能力的测量专职人员16人、资料员1人。所有的测量人员必须经过专业培训、持证上岗。在测量过程中，能灵活选择适当的测量放样方法。

4.3.2制定质量奖罚制度：为了保证施工测量质量，制定出了各岗位责任书和测量质量奖罚制度。

4.3.3加强人员培训及技术交流：对新购买的仪器，邀请仪器销售商派遣培训人员到工地对施测人员进行仪器操作培训，让施测人员能很快地熟悉仪器。定期集中学习，相互讨论，相互介绍施工测量工作中好的经验。在结构复杂，放样困难的部分，对施测人员进行技术交底。经常与土建队技术人员相互沟通，放样交底，将施工测量质量控制技术贯穿到最基层。

4.4施工测量过程的质量管理

4.4.1 测量规划

针对大坝各部位施工工艺、精度要求以及施工进度情况等编制施工测量规划，用以指导现场施工测量工作，使现场施工测量工作有的放矢，避免盲目性。

4.4.2 施工测量作业指导书

依据国家现行施工测量规范、设计内容、性质及对测量的精度要求，结合施工工艺及流程，编制拱坝施工测量作业指导书，针对控制测量、地形测量、施工放样、变形监测、验收测量等系统性地制订了测量操作规程、方法等，不仅规范了测量工作，而且方便了质量检查。

4.4.3建立三等施工控制网

为了满足拱坝放样的需要，在布网时考虑狭长地段高差大和高薄拱坝的特点，通过对各种网形优化，最后选定为“连续折叠式边角全测大地四边形”分层布网并辅之以个别三角锁，该网形根据实际地形情况可以灵活调整，或折叠一次或折叠多次，经过折叠过的控制网客观上加大点位密度，所以更多的放样点可直接从控制点(观测墩)上进行观测，从而提高了拱坝放样的精度。

4.4.4 施工测量控制

4.4.4.1放样前准备

测量规划、作业指导书和样点图，测量仪器，人员及分工，同时采用casio-fx4850可编程计算器编制好拱坝放样程序等，进行现场施工测量放样，

4.4.4.2 拱坝放样测量
