电路5版电子教案第二章

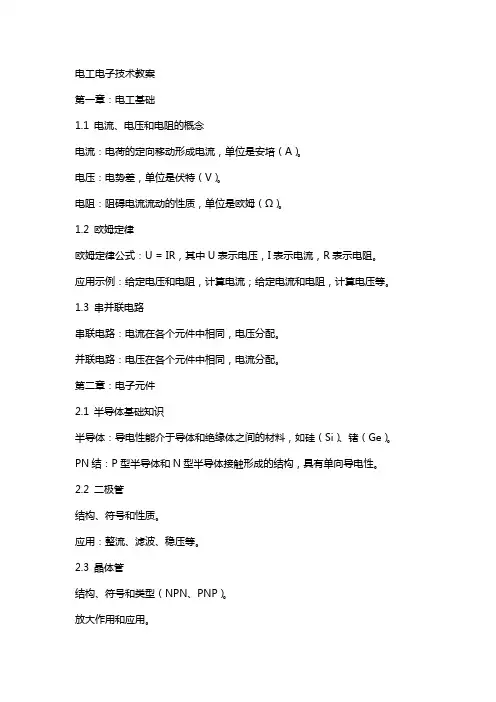

电工电子技术 教案
电工电子技术教案第一章：电工基础1.1 电流、电压和电阻的概念电流：电荷的定向移动形成电流，单位是安培（A）。
电压：电势差，单位是伏特（V）。
电阻：阻碍电流流动的性质，单位是欧姆（Ω）。
1.2 欧姆定律欧姆定律公式：U = IR，其中U表示电压，I表示电流，R表示电阻。
应用示例：给定电压和电阻，计算电流；给定电流和电阻，计算电压等。
1.3 串并联电路串联电路：电流在各个元件中相同，电压分配。
并联电路：电压在各个元件中相同，电流分配。
第二章：电子元件2.1 半导体基础知识半导体：导电性能介于导体和绝缘体之间的材料，如硅（Si）、锗（Ge）。
PN结：P型半导体和N型半导体接触形成的结构，具有单向导电性。
2.2 二极管结构、符号和性质。
应用：整流、滤波、稳压等。
2.3 晶体管结构、符号和类型（NPN、PNP）。
放大作用和应用。
第三章：基本电路分析3.1 交流电路交流电：电压和电流随时间变化的电信号。
交流电路的特点和应用。
3.2 频率和相位频率：单位是赫兹（Hz），表示单位时间内周期性变化的次数。
相位：表示电压或电流波形的时间关系。
3.3 谐振电路谐振条件：L和C的组合使电路的阻抗最小，电流最大。
应用：滤波、选频等。
第四章：电子测量技术4.1 测量仪器和工具示波器、万用表、信号发生器、毫安表等。
4.2 测量方法和注意事项测量电阻、电容、电感、电压、电流等。
注意事项：正确选择测量范围、避免测量误差等。
4.3 故障诊断与维修常用诊断方法：观察、测量、替换元件等。
维修技巧：查找故障原因、排除故障、修复电路等。
第五章：电力电子技术5.1 电力电子器件晶闸管、GTO、IGBT等。
5.2 电力电子电路应用交流调速、变频调速、电力控制等。
5.3 节能技术和环保电力电子技术在节能和环保领域的应用。
第六章：电机原理与应用6.1 直流电机构造、原理和分类（永磁直流电机、励磁直流电机）。
特性：转速、扭矩与电流的关系。
6.2 交流电机构造、原理和分类（异步电机、同步电机）。
电工电子技术教案(完整版)
第 二 讲教学章节：第一章 电路和电路元件 1.3～1.4 独立电源元件，二极管教学要求：1、熟悉电压源和电流源；2、掌握两种电源模型的等效；3、熟练掌握二极管的特性；4、掌握稳压二极管、发光二极管和光电二极管的特点。
教学重点：两种电源模型的等效，二极管的特性，稳压二极管、发光二极管和光电二极管的特点。
教学难点：两种电源模型的等效；二极管的特性；稳压二极管工作状态。
教学方法与手段：启发式讲授，联系实际，多媒体，板书。
教学内容与进程：一、引入：电压源和电流源 1、电压源⑴ 两端的电压仅由自身决定，与流过的电流及外电路无关。
⑵ 流过的电流由外电路决定。
电压源置零，等效于两端短路。
电压源不允许外电路短路。
2、电流源⑴ 电流源的电流仅由自身决定，与两端的电压无关。
⑵ 两端的电压由外电路决定。
电流源置零，等效于两端开路。
电流源不允许外电路开路。
二、实际电源的模型 1、电压源模型2、电流源模型3、两种电源模型的等效1.4 二极管 三、PN 结及其单相导电性二极管的结构和电路符号如图所示，VD 是文字符号。
R -+U +U s -R -+U I s四、二极管的主要特性和主要参数（1）正偏导通（2）反偏截止（3）二极管的伏安特性正向特性：二极管正向电压超过某一数值时电流开始快速增长，对应的电压称为死区电压，也称阈值电压或开启电压，记作U T ，二极管导通时的正向电压称为二极管导通电压或管压降，记作U D 。
方向特性：二极管反向电流一般很小，小功率硅管为几μA ，锗管为几十μA 。
反向击穿特性：反向电压增高到一定数值U (BR)时，二极管反向电流急剧增大，这种现象称为反向击穿。
五、二极管的工作点和理想特性六、稳压二极管稳压二极管是应用在反向击穿区的特殊硅二极管。
稳压二极管的符号、伏安特性和典型应用电路。
七、发光二极管和光电二极管 发光二极管工作在正向偏置状态。
光电二极管又称光敏二极管，它工作在反向偏置状态。

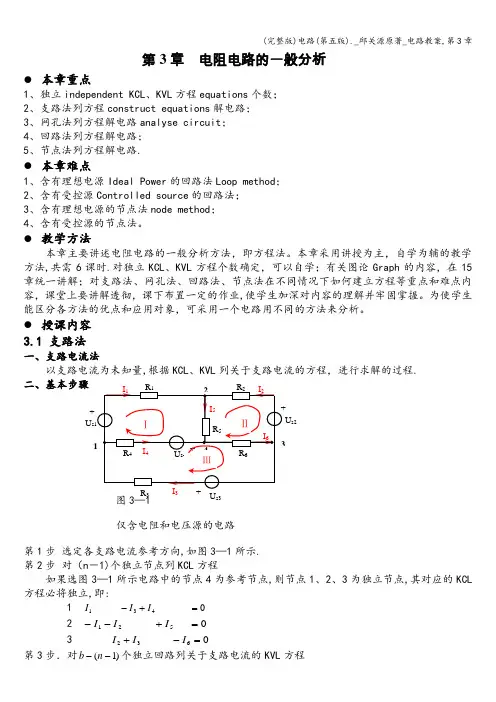

(完整版)电路(第五版)._邱关源原著_电路教案,第3章
第3章 电阻电路的一般分析● 本章重点1、独立independent KCL 、KVL 方程equations 个数；2、支路法列方程construct equations 解电路；3、网孔法列方程解电路analyse circuit ；4、回路法列方程解电路；5、节点法列方程解电路.● 本章难点1、含有理想电源Ideal Power 的回路法Loop method ；2、含有受控源Controlled source 的回路法；3、含有理想电源的节点法node method ；4、含有受控源的节点法。
● 教学方法本章主要讲述电阻电路的一般分析方法，即方程法。
本章采用讲授为主，自学为辅的教学方法,共需6课时.对独立KCL 、KVL 方程个数确定，可以自学；有关图论Graph 的内容，在15章统一讲解；对支路法、网孔法、回路法、节点法在不同情况下如何建立方程等重点和难点内容，课堂上要讲解透彻，课下布置一定的作业,使学生加深对内容的理解并牢固掌握。
为使学生能区分各方法的优点和应用对象，可采用一个电路用不同的方法来分析。
● 授课内容 3.1 支路法一、支路电流法以支路电流为未知量,根据KCL 、KVL 列关于支路电流的方程，进行求解的过程.图3—1仅含电阻和电压源的电路第1步 选定各支路电流参考方向,如图3—1所示. 第2步 对（n －1)个独立节点列KCL 方程如果选图3—1所示电路中的节点4为参考节点,则节点1、2、3为独立节点,其对应的KCL 方程必将独立,即:1 0431=+-I I I 2 0521=+--I I I 3 0632=-+I I I 第3步．对)1(--n b 个独立回路列关于支路电流的KVL 方程U s33 3Ⅰ：014445511=--++s s U I R U I R I R Ⅱ:05566222=--+-I R I R U I R s Ⅲ：033366444=+-+-I R U I R U I R s s 第4步．求解3。
《电子线路教案》
《电子线路教案》word版第一章：电子线路基础1.1 电子线路概述介绍电子线路的定义、分类和应用领域解释电路、电路图和电子元件的概念1.2 电子元件介绍常见的电子元件，如电阻、电容、电感、二极管、晶体管等讲解电子元件的符号、特性和作用1.3 电路分析方法介绍基本的电路分析方法，如基尔霍夫定律、欧姆定律等讲解电路分析的基本步骤和技巧第二章：模拟电子技术2.1 放大电路介绍放大电路的原理和分类讲解放大电路的基本组成和分析方法2.2 滤波电路介绍滤波电路的原理和分类讲解滤波电路的设计和应用2.3 振荡电路介绍振荡电路的原理和分类讲解振荡电路的设计和应用第三章：数字电子技术3.1 数字逻辑基础介绍数字逻辑电路的基本概念和原理讲解逻辑门、逻辑函数和逻辑代数的基本运算3.2 组合逻辑电路介绍组合逻辑电路的原理和分类讲解组合逻辑电路的设计和应用3.3 时序逻辑电路介绍时序逻辑电路的原理和分类讲解时序逻辑电路的设计和应用第四章：电子线路设计4.1 电子线路设计流程介绍电子线路设计的基本流程和步骤讲解设计中的注意事项和技巧4.2 电子线路仿真介绍电子线路仿真软件的使用和原理讲解仿真过程中的注意事项和技巧4.3 电子线路制作与调试介绍电子线路制作的基本方法和步骤讲解调试过程中的注意事项和技巧第五章：常用电子仪器与测量5.1 电子示波器介绍电子示波器的结构和原理讲解示波器的使用方法和注意事项5.2 信号发生器介绍信号发生器的结构和原理讲解信号发生器的使用方法和注意事项5.3 电桥介绍电桥的原理和分类讲解电桥的使用方法和注意事项第六章：电源电路与保护6.1 电源电路概述介绍电源电路的作用和分类讲解电源电路的基本组成和性能指标6.2 线性电源与开关电源介绍线性电源和开关电源的原理和特点讲解电源的选择和应用6.3 电源保护电路介绍电源保护电路的原理和作用讲解过压保护、过流保护和其他保护电路的设计和应用第七章：通信电子线路7.1 通信系统概述介绍通信系统的原理和分类讲解模拟通信和数字通信的特点和应用7.2 调制与解调介绍调制和解调的原理和方法讲解调制解调器的应用和设计7.3 信号放大与滤波介绍信号放大和滤波的原理和方法讲解放大器和滤波器的设计和应用第八章：接口技术与总线8.1 接口技术概述介绍接口技术的原理和作用讲解接口电路的设计和应用8.2 总线技术介绍总线技术的原理和分类讲解总线的标准和协议以及总线接口电路的设计和应用8.3 USB接口与串口通信介绍USB接口和串口通信的原理和特点讲解USB接口和串口通信电路的设计和应用第九章：嵌入式系统与微控制器9.1 嵌入式系统概述介绍嵌入式系统的原理和组成讲解嵌入式系统的应用和发展趋势9.2 微控制器概述介绍微控制器的原理和分类讲解微控制器的选型和使用方法9.3 嵌入式系统设计与开发介绍嵌入式系统设计的流程和方法讲解嵌入式系统开发的工具和技巧第十章：电子线路实验与实践10.1 电子线路实验概述介绍电子线路实验的目的和意义讲解电子线路实验的步骤和安全注意事项10.2 常用电子仪器使用方法介绍常用电子仪器的结构和原理讲解电子仪器的使用方法和注意事项10.3 综合实践项目介绍综合实践项目的目的和意义讲解综合实践项目的选题、设计和实施步骤重点解析本文档详细介绍了电子线路的基础知识、模拟和数字电子技术、电子线路设计流程、常用电子仪器与测量等内容。
邱关源-电路5版电子教案(高清珍藏版)-部分1
注意 如果表征元件端子特性的数学关系式
是线性关系，该元件称为线性元件，否则称 为非线性元件。
返 回 上 页 下 页
集总参数电路 2. 2.集总参数电路
由集总元件构成的电路 集总元件 集总条件 假定发生的电磁过程都集中在元 件内部进行。
d << λ
注意 集总参数电路中u、i 可以是时间的函
数，但与空间坐标无关。因此，任何时刻，流 入两端元件一个端子的电流等于从另一端子流 出的电流；端子间的电压为单值量。
结论
U bc = ϕb − ϕc = 3 − 0 = 3 V
电路中电位参考点可任意选择；参考点 一经选定，电路中各点的电位值就唯一确定；当 选择不同的电位参考点时，电路中各点电位值将 改变，但任意两点间电压保持不变。
返 回 上 页 下 页
问题 复杂电路或交变电路中，两点间电压的实
际方向往往不易判别，给实际电路问题的 分析计算带来困难。 (降)的参考方向 电压( � 电压 参考方向 U 实际方向 假设高电位指向低电 位的方向。 参考方向 U – +
任何时刻端电压与电流成正比的电阻元件。 R � 电路符号
返 回 上 页 下 页
� u～i 关系
满足欧姆定律
u = Ri R=u i i = u R = Gu
u、i 取关联 参考方向
u
0
伏安特 性为一 i 条过原 点的直 线
i
R
+
� 单位
u
－
R 称为电阻，单位：Ω (Ohm) G 称为电导，单位：S (Siemens)
电阻元件 电压源和电流源 受控电源 基尔霍夫定律
首页
： � 重点 重点 重点： ： � 重点： 1. 电压、电流的参考方向 2. 电阻元件和电源元件的特性 3. 基尔霍夫定律
《电子线路教案》
《电子线路教案》word版一、教学目标1. 知识与技能：（1）了解电子线路的基本概念、组成部分和基本原理；（2）掌握电子元件的识别和使用方法；（3）学会简单电子电路的分析和设计方法。
2. 过程与方法：（1）通过观察、实验和分析，培养学生的动手能力和实际操作技能；（2）学会使用电子仪器仪表，如万用表、示波器等；（3）培养学生的团队协作能力和问题解决能力。
3. 情感态度与价值观：（1）激发学生对电子科技的兴趣，培养学生的创新意识；（3）培养学生环保意识和可持续发展观念。
二、教学内容1. 电子线路的基本概念及组成部分（1）电子线路的定义；（2）电子线路的组成部分：电源、信号源、传输线路、负载等；（3）电子线路的分类：模拟电子线路、数字电子线路、混合电子线路。
2. 基本电子元件（1）电阻：种类、符号、特性、测量；（2）电容：种类、符号、特性、测量；（3）电感：种类、符号、特性、测量；（4）二极管：种类、符号、特性、测量；（5）晶体管：种类、符号、特性、测量。
三、教学重点与难点1. 教学重点：（1）电子线路的基本概念及组成部分；（2）基本电子元件的识别和使用；（3）电子电路的基本分析方法。
2. 教学难点：（1）电子元件的特性分析；（2）电子电路的解析方法；（3）实际电路的设计与调试。
四、教学方法与手段1. 教学方法：（1）讲授法：讲解基本概念、原理和知识点；（2）实验法：培养学生的动手能力和实际操作技能；（3）案例分析法：分析实际电路案例，提高学生的应用能力；（4）小组讨论法：培养学生的团队协作能力和问题解决能力。
2. 教学手段：（1）多媒体课件：生动展示电子线路的原理和现象；（2）实验室设备：实际操作，加深对知识的理解；（3）网络资源：拓展学习视野，了解最新电子科技动态。
五、教学评价1. 过程性评价：（1）课堂提问：检查学生对知识的掌握程度；（2）实验操作：评价学生的动手能力和实际操作技能；（3）小组讨论：评估学生的团队协作能力和问题解决能力。
第二章 三极管及放大电路基础
第二章三极管及放大电路基础教学重点1．了解三极管的外形特征、伏安特性和主要参数。
2．在实践中能正确使用三极管。
3．理解放大的概念、放大电路主要性能指标、放大电路的基本构成和基本分析方法。
4．掌握共发射极放大电路的组成、工作原理，并能估算电路的静态工作点、放大倍数、输入和输出电阻等性能指标。
5．能搭建分压式放大电路，并调整静态工作点。
教学难点1．三极管的工作原理。
2．放大、动态和静态以及等效电路等概念的建立。
3．电路能否放大的判断。
学时分配2.1三极管2.1.1三极管的结构与符号 通过实物认识常见的三极管三极管有三个电极，分别从三极管内部引出，其结构示意如图所示。
按两个PN 结组合方式的不同，三极管可分为PNP 型、NPN 型两类，其结构示意、电路符号和文字符号如图所示。
PNP 型 NPN 型有箭头的电极是发射极，箭头方向表示发射结正向偏置时的电流方向，由此可以判断管子是PNP 型还是NPN 型。
基区 发射区e基极 ceVTe基极 cecVT《电子技术基础与技能》配套多媒体CAI 课件 电子教案三极管都可以用锗或硅两种材料制作，所以三极管又可分为锗三极管和硅三极管。
2.1.2三极管中的电流分配和放大作用动画：三极管电流放大作用的示意做一做：三极管中电流的分配和放大作用观察分析实验参考数据：1）三极管各极电流分配关系：I E = I B + I C ，I E ≈ I C ≫I B2）基极电流和集电极电流之比基本为常量，该常量称为共发射极直流放大系数β，定义为：BCI I =β 3）基极电流有微小的变化量Δi B ，集电极电流就会产生较大的变化量Δi C ，且电流变化量之比也基本为常量，该常量称为共发射交流放大系数β，定义为：BCΔi i ∆=β1．三极管的电流放大作用，实质上是用较小的基极电流信号控制较大的集电极电流信号，实现“以小控大”的作用。
2．三极管电流放大作用的实现需要外部提供直流偏置，即必须保证三极管发射结加正向电压（正偏），集电结加反向电压（反偏）。
电子技术全册教案教学设计
电子技术全册教案完整版教学设计第一章：电子技术基础1.1 电子技术概述了解电子技术的定义和发展历程。
掌握电子元件的基本概念和特性。
1.2 电子元件学习电阻、电容、电感等基本电子元件的符号和功能。
了解二极管、晶体管等半导体元件的原理和应用。
1.3 电子电路的基本分析方法学习电路分析的基本原理和方法，如欧姆定律、基尔霍夫定律等。
掌握电子电路的简单分析和计算能力。
第二章：模拟电子技术2.1 放大电路学习放大电路的基本原理和分类。
掌握放大电路的设计和分析方法。
2.2 滤波器了解滤波器的作用和分类。
学习模拟滤波器的设计和应用。
2.3 振荡电路掌握振荡电路的原理和分类。
学习振荡电路的设计和应用。
第三章：数字电子技术3.1 数字逻辑基础学习数字逻辑的基本概念和原理。
掌握逻辑门、逻辑函数和逻辑代数的基本运算。
3.2 数字电路学习组合逻辑电路和时序逻辑电路的原理和设计。
掌握数字电路的应用和实例。
3.3 数字计算机基础了解计算机的基本组成和工作原理。
学习计算机的中央处理器、存储器和输入输出系统。
第四章：电子测量与仪器4.1 电子测量基础学习电子测量的基本概念和方法。
掌握电子测量仪器的原理和使用方法。
4.2 常用电子测量仪器学习示波器、信号发生器、万用表等常用电子测量仪器的使用。
了解电子测量仪器的维护和保养。
4.3 电子测量实验进行电子测量实验，掌握实验操作技能和数据处理方法。
分析实验结果，提高实验能力和科学思维。
第五章：电子技术应用实例5.1 电子控制系统了解电子控制系统的基本原理和组成。
学习电子控制系统的设计和应用。
5.2 电子制作实例学习电子制作的步骤和技巧。
完成一个简单的电子制作项目，提高动手能力和创新能力。
5.3 电子技术在现代社会中的应用了解电子技术在现代社会中的广泛应用。
学习电子技术在通信、家电、工业控制等领域的应用实例。
第六章：集成运算放大器6.1 运算放大器概述学习运算放大器的基本原理和特性。
掌握运算放大器的应用领域和选用原则。
邱关源电路第五版电子教案
o
试用相量表示i, u . 解
I 10030 A,
o
U 220 60 V
o
例2
解
已知 I 5015 A, f 50Hz .
试写出电流的瞬时值表达式。
i 50 2cos(314t 15 ) A
返 回 上 页 下 页
Im
F1+F2
F2
F1 o 图解法 Re o
F1 Re
-F2 F1-F2
返 回 上 页 下 页
②乘除运算 —— 采用极坐标式 若 则:
F1=|F1| 1 ，F2=|F2| 2
F1 F2 F1 e F2 e
j1
j 2
F1 F2 e
jθ1
j(1 2 )
F1 F2 1 2
研究正弦电路的意义
1.正弦稳态电路在电力系统和电子技术领域 占有十分重要的地位。
优 ①正弦函数是周期函数，其加、减、求导、 点 积分运算后仍是同频率的正弦函数；
②正弦信号容易产生、传送和使用。
返 回 上 页 下 页
2.正弦信号是一种基本信号，任何非正弦周期信 号可以分解为按正弦规律变化的分量。
f (t ) Ak cos( kwt k )
是一个正弦量 有物理意义
j( w t Ψ )
结论 任意一个正弦时间函数都
有唯一与其对应的复数函数。
i 2 Icos(w t Ψ ) F (t ) 2 Ie
返 回
上 页
下 页
F(t) 还可以写成
复常数
F (t )
2 Ie e
高频电子线路教案 第二章 小信号选频放大器
1、Cj L j R C j L j R Zp ωωωω11)(+++= )1(C L j R CLωω-+≈ R = )C1L (X ωω-= (1) 谐振条件：当回路总电抗X=0时，回路呈谐振状态(2)并联谐振阻抗CRLZ po ==p R jXR C L Z P +=（呈纯电阻，且取最大值）0X =ω1L -设初级线圈数为N1，，次级线圈数为N2。
在变压器紧耦合时，负载电阻载R‘L的关系为R‘L＝（N1/ N2）2 R L2. 自耦变压器的耦合联接3. 变压器自耦变压器的耦合联接1. 组成2. 元件作用3. 工作原理高频信号电压互感耦合基极电压管子be结回路谐振电压互感耦合负载电流i L在负载上产生较大的高频信号电压二、电路分析1.直流通路2. 交流通路3. 高频Y参数等效电路晶体管接入回路的接入系数n 1＝负载接入回路的接入系数n 2＝I‘S＝n1 2 I S＝n1 Y fe Ug‘oe＝n1 2 g oe，C‘oeg‘L＝n2 2 g L，C‘＝G ∑＝g‘oe＋g‘C ∑＝C‘oe＋C‘导纳Y ∑＝G ∑＋jw C输出电压U‘o＝－I‘s / Y ∑＝－n三、性能指标分析3. 电抗曲线一个是串联谐振频率f s，另一个是并联谐振频率4. 四端陶瓷滤波器及电路符号5. 陶瓷滤波器的优缺点二、声表面波滤波器1. 声表面波滤波器基本结构、符号和等效电路2. 声表面波滤波器工作原理3. 均匀叉指换能器的频率特性－均匀叉指换能器是指长、指宽以及指距均为一定值的结构4.非均匀叉指换能器5. 声表面波滤波器的优点6. 声表面波滤波器与放大器的连接。
电工电子教案
电工电子教案第一章：电工基础1.1 电流、电压和电阻教学目标：了解电流、电压和电阻的概念及其关系。
学会使用万用表测量电流、电压和电阻。
教学内容：电流、电压和电阻的定义。
电流、电压和电阻的测量方法。
万用表的使用方法。
教学活动：引入电流、电压和电阻的概念。
演示电流、电压和电阻的测量方法。
学生分组实验，使用万用表测量电流、电压和电阻。
1.2 电路元件教学目标：了解电路元件的种类和作用。
学会使用电路元件搭建简单电路。
教学内容：电路元件的种类：电源、开关、导线、电阻、电容等。
电路元件的作用。
简单电路的搭建方法。
教学活动：介绍电路元件的种类和作用。
演示简单电路的搭建方法。
学生分组实验，搭建简单电路。
第二章：电子技术基础2.1 电子元件教学目标：了解电子元件的种类和作用。
学会使用电子元件搭建简单电子电路。
教学内容：电子元件的种类：二极管、晶体管、电阻、电容等。
电子元件的作用。
简单电子电路的搭建方法。
教学活动：介绍电子元件的种类和作用。
演示简单电子电路的搭建方法。
学生分组实验，搭建简单电子电路。
2.2 电路分析方法教学目标：了解电路分析的基本方法。
学会使用欧姆定律、基尔霍夫定律等分析电路。
教学内容：电路分析的基本方法：欧姆定律、基尔霍夫定律等。
电路分析的步骤。
电路分析的实例。
教学活动：介绍电路分析的基本方法。
演示电路分析的步骤和实例。
学生分组实验，练习电路分析。
第三章：电机与控制3.1 直流电机教学目标：了解直流电机的工作原理和特性。
学会使用直流电机进行控制。
教学内容：直流电机的工作原理。
直流电机的特性：转速、转矩等。
直流电机的控制方法：开关控制、PWM控制等。
教学活动：介绍直流电机的工作原理和特性。
演示直流电机的控制方法。
学生分组实验，使用直流电机进行控制。
3.2 交流电机教学目标：了解交流电机的工作原理和特性。
学会使用交流电机进行控制。
教学内容：交流电机的工作原理。
交流电机的特性：转速、转矩等。
交流电机的控制方法：开关控制、变频控制等。
《电路基础电子教案》课件
《电路基础电子教案》PPT课件第一章：电路基本概念1.1 电路的定义与组成介绍电路的定义：电流流动的路径解释电路的组成：电源、导线、用电器、开关1.2 电路的分类直流电路：电流方向不变交流电路：电流方向周期性变化1.3 电路的状态开路：电路中断，电流无法流动短路：电路两点之间直接连接，电流极大第二章：电路元件2.1 电阻定义：阻碍电流流动的元件单位：欧姆（Ω）2.2 电容定义：储存电荷的元件单位：法拉（F）2.3 电感定义：阻碍电流变化的一种元件单位：亨利（H）第三章：电压与电流3.1 电压定义：电势差的度量单位：伏特（V）3.2 电流定义：单位时间内电荷流动的数量单位：安培（A）3.3 欧姆定律表达式：U = IR解释：电压（U）等于电流（I）乘以电阻（R）第四章：简单电路分析4.1 串联电路特点：电流相同，电压分配公式：U = U1 + U2 + + Un4.2 并联电路特点：电压相同，电流分配公式：I = I1 + I2 + + In4.3 串并联电路分析：串并联电路的电压和电流分配规律第五章：电路图与测量5.1 电路图介绍电路图的符号和表示方法练习绘制简单电路图5.2 测量工具介绍多用电表、示波器等测量工具的使用方法5.3 测量电路参数测量电压、电流、电阻等电路参数的方法和技巧《电路基础电子教案》PPT课件第六章：复杂电路分析6.1 串并联电路的进一步分析分析多个电阻的串并联组合应用节点电压法与网孔电流法6.2 独立源与受控源独立源：电压源与电流源受控源：电压控制电压源、电流控制电流源、电压控制电流源、电流控制电压源6.3 频率响应分析交流稳态分析交流小信号分析第七章：电路仿真软件使用7.1 电路仿真软件介绍常见电路仿真软件：Multisim、Proteus、LTspice等软件功能与操作界面简介7.2 电路仿真原理仿真电路的搭建与测试观察电路性能与参数变化7.3 仿真实验案例利用仿真软件完成简单的电路实验分析实验结果与实际电路的差异第八章：交流电路8.1 交流电的基本概念交流电的定义与特点交流电的频率、周期与角频率8.2 阻抗与导纳阻抗的定义与计算导纳的定义与计算8.3 交流电路的功率分析有功功率、无功功率与视在功率功率因数的计算与改善第九章：电路设计与制作9.1 电路设计的基本步骤确定电路功能与性能指标选择电路元件与参数9.2 电路原理图设计与绘制利用绘图工具完成电路原理图设计检查电路图的正确性与可行性9.3 电路制作与调试制作电路板（PCB）进行电路焊接与组装调试电路与测试性能第十章：电路实验与创新10.1 电路实验完成一系列电路实验测量与分析实验数据10.2 电路创新设计与实践结合所学知识进行电路创新设计制作创新电路实物与演示《电路基础电子教案》PPT课件第十一章：数字电路基础11.1 数字电路概述数字电路的特点与分类数字逻辑与模拟逻辑的区别11.2 数字逻辑门与门、或门、非门、异或门等的基本原理与真值表逻辑门电路的实现与仿真11.3 组合逻辑电路半加器、全加器、编码器、译码器等的设计与分析组合逻辑电路的应用实例第十二章：时序逻辑电路12.1 触发器基本触发器：SR触发器、JK触发器、T触发器、CP触发器触发器的真值表与功能描述12.2 时序逻辑电路的设计计数器、寄存器等时序逻辑电路的设计方法时序逻辑电路的仿真与测试12.3 数字电路设计工具介绍可编程逻辑器件（PLD）、现场可编程门阵列（FPGA）等设计工具第十三章：模拟电路基础13.1 模拟电路概述模拟电路的特点与分类模拟信号与数字信号的区别13.2 模拟电路元件电阻、电容、电感等的基本特性与使用operational amplifier（运算放大器）的应用13.3 模拟信号处理滤波器、放大器等模拟信号处理电路的设计与分析第十四章：集成电路14.1 集成电路概述集成电路的类型与结构集成电路的制造工艺14.2 集成电路的封装与测试集成电路的封装形式与特点集成电路的测试方法与设备14.3 集成电路的应用微处理器、存储器、接口电路等集成电路的应用实例第十五章：电路与现代技术15.1 电路与现代科技的关系电路技术在现代通信、计算机、家电等领域的应用15.2 电路发展趋势微电子技术、光电子技术、生物电子技术等的发展趋势15.3 电路技术的社会影响电路技术对人类生活的影响电路技术的可持续发展与环境保护重点和难点解析。
电子电工学第2章电路的暂态分析的教案
微分方程式：
L R
d iL dt
iL
IS
US
S
最后求得：
Rt
t
iL IS(1 e L ) IS(1 e τ )
uL
L d iL dt
t
RIS e
t
US e
时间常数:
L
R
R
iL
uL
返回
上一节
下一节
上一页
下一页
第2章 电路的暂态分析
(三) RL 电路的全响应 a
S
R
b
iL
U0
US
直流电路中 U = 常数
I =0 C 相当于开路,隔直流作用
返回
上一节
下一节
上一页
下一页
电容串联
u1
u
u2
1 1 1 C C1 C2
u1
C2 C1 C2
u
u2
C1 C1 C2
u
第2章 电路的暂态分析
电容并联
C1 C2
u
C1 C2
C C1 C2
上一节
下一节
上一页
第2章 电路的暂态分析
(二) 电感
t
e
R
t
(IS I0)e
返回
上一节
下一节
上一页
下一页
第2章 电路的暂态分析
uC、iC 变化规律与 U0 和 US 相对大小有关。
O
O
返回
上一节
下一节
上一页
下一页
第2章 电路的暂态分析
2.4 RL电路的暂态分析
(一) RL 电路的零输入响应
t = 0 时换路
换路前,S 合在a端
高教版《模拟电子技术基础(第五版)课程讲义复习要点第2章教案4(2.5)
（8） Ri 1K (√)
（9） RO 5K (√)
（10）RO 2.5K (× )
（11） US 20mV (× )
（12） US 60mV (√)
2、 电路如图所示，已知晶体管＝50，在下列情况下，用直流
电压表测晶体管的集电极电位，应分别为多少？设VCC＝12V，
即从晶体管输入端看 进去等效为一个电阻 ：
rbe
uBE ＝ ube
iB
ib
近似计算得：
rbe
rbb
(1
)
26(mV) IEQ (mA)
式中: rbb ——为晶体管基区的体电阻，一般取100～300Ω。
IEQ ——是发射极电流的静态值，单位为mA。
⑵ 输出端口
观察：在静态工作点Q附近一个微小的范围内，输出特性曲 线具备什么特点？
• Au
式中 Ri Rb // rbe rbe
【例2-5-3】 在如图2.5.4（a）所示放大电路中，已知VCC=12V ，RB=370kΩ，RC=2kΩ，RE=2kΩ，RL=3kΩ，电流放大系数 β=80，rbe=1KΩ，UBEQ=0.7V，试求：
1、静态工作点； 2、动态参数：A&u、Ri 和 Ro
0.22mA
ICS
VCC UCES RC
2.2mA
I BS
ICS
0.045mA
T饱和，UC＝UCES＝0.5V。
（5）RC短路 UC＝VCC =12V。
晶体管简化微变等效电路
2、用微变等效电路法分析放大电路动态参数
动态参数
（Au、Ri、Ro）
用交流等效电路法解题的步骤：
（1）画出交流通路；
（2）画出放大电路的微变等效电路；
