二、电力系统运行的特点与要求
电力系统发电与用电之间处于动态平衡 运行特点 电力系统的暂态过程十分迅速
电力系统影响重要 运行要求:安全、可靠、优质、经济
三、电力系统的电压
(一)标准电压 GB156-2007《标准电压》
1. 电力系统标称电压
标称电压——用以标志或识别系统电压的给定值。
②电压波动和闪变
电压在某一段时间内急剧变化而偏离额定值的现象,称为电 压波动;周期性电压急剧变化引起电源光通量急剧波动而造成 人的视觉感官不舒适的现象,称为闪变。电压波动和电压闪变 是由电弧炉、轧机、电弧焊机等波动负荷引起的。
电压波动和闪变的限制措施 ① 采用单独回路供电 ② 降低共用配电线路阻抗 ③ 提高供电电压 ④ 增加短路容量 ⑤ 采用静止型无功功率补偿装置
V 2.1140V仅用于某些行业内部 系统使用
标称电压1kV以上至 35kV之间的交流三相系统
标称电压35kV以上至 220kV之间的交流三相系 统 标称电压220kV以上至 1000kV之间的交流三相系 统
高压直流输电系统
3(3.3) 6 10 20 35
66 110 220
330 500 750 1000
系统最高电压——在正常运行条件下,在系统任何 时间和任何地点上出现的电压的最高值。
表1-1 我国电力系统的标称电压
分类
系统标称电压 设备最高电压 系统最高电压
备注
标称电压220V~1000V之
220/380
间的交流三相四线或三相
380/660
三线系统
1000(1140)
1. 表中数值为相电压/线电压,
G
M
M
+5% Un

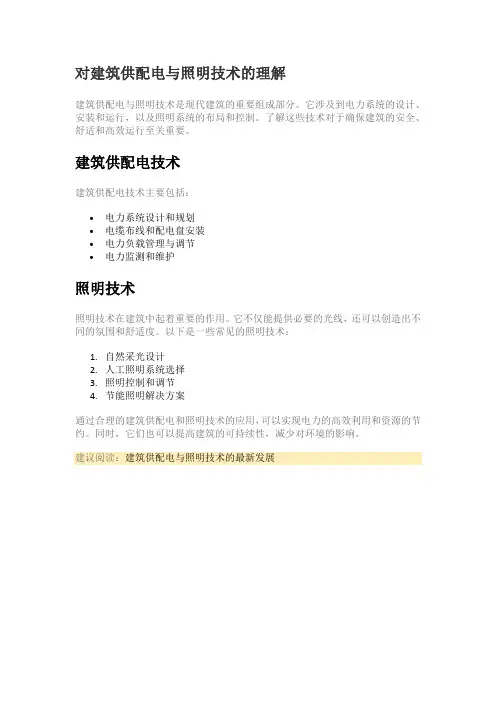

对建筑供配电与照明技术的理解
对建筑供配电与照明技术的理解
建筑供配电与照明技术是现代建筑的重要组成部分。
它涉及到电力系统的设计、安装和运行,以及照明系统的布局和控制。
了解这些技术对于确保建筑的安全、舒适和高效运行至关重要。
建筑供配电技术
建筑供配电技术主要包括:
•电力系统设计和规划
•电缆布线和配电盘安装
•电力负载管理与调节
•电力监测和维护
照明技术
照明技术在建筑中起着重要的作用。
它不仅能提供必要的光线,还可以创造出不同的氛围和舒适度。
以下是一些常见的照明技术:
1.自然采光设计
2.人工照明系统选择
3.照明控制和调节
4.节能照明解决方案
通过合理的建筑供配电和照明技术的应用,可以实现电力的高效利用和资源的节约。
同时,它们也可以提高建筑的可持续性,减少对环境的影响。
建议阅读:建筑供配电与照明技术的最新发展。
建筑供配电与照明技术PPT课件
路
线路
路
发பைடு நூலகம்厂
电力网
用户
精品课件
16
❖ 发电厂: 将各种一次能源转化为电能,即生 产电能的工厂。
分:火电、水电、核电、风电、地热、潮汐发 电等。
例 三峡水电站 单机容量70万kw,32台, 总容量2240万kw。
❖ 电力网: 输送和分配电能的渠道。
由变压器和输配电线路组成。
精品课件
17
❖ 变电站:变换电压和交换电能的场所。 升压变电 6、10、15kv 升110、220、500kv 降压变电 110、220、500kv降6、10kv
基本内容
第一章 绪论
第二章 建筑供配电的负荷计算
第三章 建筑供配电系统短路电流及其计算
第四章 常用建筑电气设备及其选择
第五、六章 建筑供配电系统
第七、八章 建筑供配电系统的继电保护
第九章 建筑防雷及接地
第十章 建筑电气照精明品课件
1
学习目的
❖ 是一门经典、实用学科 ❖ 在各领域广泛应用:工业生产、控制系统、商业、
精品课件
7
(二)面积大 几万~几十万m2
(三)有地下层
精品课件
8
二、设备上的特点 低压设备,单相设备,分布广 三、电气上的特点 (一)用电设备种类多 (二)耗电量大 (三)供电可靠性大
精品课件
9
1.2 建筑电气的发展现状
一、供电
量大、面广、用途复杂的供电系统。
二、照明
在照度、照明质量、照明方式、灯具外 形、供电要求及控制上都有不同程度的 发展和更高的要求。
18亿kw,每年总发电量可达7 ~ 8万亿kw·h。
例 某一办公楼各种能源比例:
建筑供配电与照明下册知识点
建筑供配电与照明下册知识点建筑供配电与照明是建筑设计中重要的一部分,涉及电力系统的规划、电气设备的选择、线路的布置以及照明设计等方面。
下面是一些与建筑供配电与照明相关的知识点的参考内容:1. 电力系统规划:- 建筑供电系统的总体规划,包括用电负荷、变电站容量和位置的确定;- 配电网络的规划,包括中压配电、低压配电和终端用户的线路布置;- 对安全、可靠性和经济性等因素的综合考虑,确定供电系统的结构。
2. 用电负荷计算:- 计算建筑物的用电负荷,包括建筑物的照明、空调、电梯、电炉等设备的用电需求;- 根据用电负荷计算结果,确定用电设备的容量和数量。
3. 电气设备的选择:- 根据用电负荷计算结果,选取合适的变压器、开关设备、配电柜和电缆等电气设备;- 根据建筑物的用途和电气设备的特点,选择适合的变压器类型、断路器类型等。
4. 电气线路布置:- 确定各个电气设备之间的线路布置,包括线缆的敷设、线路的绕线和分支箱的设置等;- 要考虑线路的短路容量、电压损耗和功率因数等因素。
5. 电力系统保护:- 设计电力系统的保护装置,包括过载保护、短路保护和接地装置的选择和设置;- 根据建筑物的用途和安全要求,确定合适的保护装置类型。
6. 照明设计:- 根据建筑物的用途和功能区域,确定照明设计的需求;- 根据照明设计的需求,选取合适的照明设备,包括灯具类型、光源类型、照明控制系统等;- 根据建筑物的形状和空间布局,设计合理的照明布置,以提供充足、均匀的照明效果。
7. 能耗管理:- 优化建筑物的能源利用,减少能源的消耗;- 通过采用高效的照明设备和控制系统,以及使用可再生能源等方式,降低能耗;- 设计智能化的能源管理系统,实现能耗的实时监控和调节。
8. 安全管理:- 遵守相关的建筑电气安全规范和标准,保障供配电系统和照明设备的安全运行;- 设计合适的漏电保护、接地保护和过载保护系统,确保电气设备和用户的安全。
以上是建筑供配电与照明的相关知识点的参考内容。
供配电及照明系统课件
供配电及照明系统课件
2)二级供电负荷
定义: 断电将造成较大政治影响、较大经济损失和公共场所秩序混乱。
如三星级酒店、乙级写字楼、高档住宅、工矿企业等。 技术要求:
1、两路电源供电,一路常用,一路备用; 2、两路电源来自同一变电站的不同高压开关(假两路) 3、一路高压供电,辅助自备发电机、UPS电源或蓄电池组; 特点:
1)一级供电负荷
定义: 断电将造成人身伤亡、产生重大的政治影响、造成重大经济损
失和公共场所的秩序严重混乱。 技术要求:
1、由两个不同的电站独立供电,特别重要的负荷,增设应急电源。 2、当一路电源故障时,另一路电源能保证正常供电; 3、平时两路电源分列运行,单独对不同负荷供电; 4、一路变压器可以承受全站负荷。 特点: 1、分列运行时,变压器负载不能超过50%; 2、联络开关处于自投自负的位置; 3、自备发电机功率为总容量的10-20%, 4、发电机燃料采用0号或-10号轻柴油,储油量8小时以上。
水或防冻液的液面及洁净度; 4.每年进行一次带载实验,并记录运行期间的油温、水温、油压、电压、电
流、累计运行时间等; 5.随时采取保温、除湿、防尘等措施,北方地区严防发电机受冻; 6.掌握倒闸操作程序,坚决杜绝向外网反向送电。 7.长时间运行负载率不高于90%,以额定功率运行,运行时间不超过12小时; 8.定期清洗或更换“三滤”; 9.做好设备清洁及环境卫生。
建筑供配电与照明魏明ppt8
建筑供配电与照明一、建筑供电系统的分类建筑供电系统是指为建筑物提供电能的综合电气系统,主要包括供配电系统和照明系统两大部分。
其中,供配电系统主要负责建筑物用电的供应,而照明系统则主要负责建筑物灯光的设置。
建筑供电系统按电源分为三类:1.交流供电系统交流供电系统是建筑物用电的基本形式,其特点是电压高,传输距离远,容易远距离传输。
交流供电系统包括110kV/220kV变电站、35kV/10kV变电站、10kV配电房、室内高压开关柜、变压器、配电箱以及导电线路等。
2.直流供电系统直流供电系统多用于特殊场合下的设备供电,如电车、电铁等,直流供电系统电压一般很低,常见的有36v/72v/110v。
3.新能源供电系统近年来,随着新能源的发展,新能源供电系统也逐渐被应用于建筑供电中。
新能源供电系统包括太阳能供电系统、风能供电系统、地热供电系统等,可以大幅度减少对传统电网的依赖。
二、建筑照明系统建筑照明系统主要负责建筑物内照明的设计和设置,其目的是为了满足建筑物内不同用途的照明需求,提高建筑物的舒适度和美观度。
建筑照明系统可以分为室内照明系统和室外照明系统两大类。
其中,室内照明系统又可分为整体照明系统和局部照明系统。
整体照明系统指室内灯光的统一布置和调节,既可以控制室内的总体照明亮度,也可以满足不同场所和环境下的具体需求。
局部照明系统则是指针对某些特定区域设置的灯光,例如阅读角、电视机前等。
室外照明系统则主要分为街道照明和广场照明两大部分,街道照明包括对城市公路、桥梁等的照明设置,而广场照明则包括对建筑物、纪念碑等的照明设计。
三、建筑供配电与照明的规划与设计建筑供配电与照明的规划与设计需要考虑建筑物使用需求,结合建筑物的结构和设计风格制定相关计划。
规划与设计应当从以下几个方面入手:1.综合考虑需求建筑物的用途决定了不同场所和区域对照明亮度和供电要求不同。
在规划与设计时应当充分综合各方需求,制定出全面合理的计划。
(完整版)《建筑供配电与照明》课程标准_沈永跃_
《建筑供配电与照明》课程标准课程代码:课程类型:职业岗位课程适用专业:建筑电气工程技术总学时:80学时左右一、课程定位1.课程的性质与任务本课程是建筑电气工程技术专业的一门职业岗位课程。
根据该专业施工技术员的能力要求,本课程主要包括工业与民用建筑供配电系统中常用的高低压电气设备的基本结构、工作原理和功能,负荷计算与分析、供配电系统的接线方式,二次回路的基本知识及防雷接地。
能够熟练进行建筑施工工地临时供配电系统设计,并提出相应的安全技术注意事项;能够熟练进行建筑电气施工设计竣工图更改,并参与技术交底会议等内容,通过学习要求学生能够掌握供配电运行、安全等技术,能够解决供配电系统的设计、选择以及照明系统接线方案的设计、选择、能够编制建筑工地施工用电的技术与安全措施。
能独立自主完成资料归档与工程交接;依据工程现场实际,会分析施工安全注意事项,编写保障施工措施;能够独立完成施工资料的整理与归档。
能够进行住宅小区供配电系统系统的日常运行与维护管理工作。
2.本课程与前后课程之间的联系本课程应以建筑概论、建筑识图与CAD、电工电子基础、电机与控制、建筑设备认识实习等专业基础知识为前导,与建筑弱电课程同步学习,后续课程为建筑电气安装施工技术、本课程的课程设计、安装工程造价和施工组织设计与管理等。
二、课程目标1.专业能力目标通过课程学习,具有建筑供配电系统安装的职业操作技能,熟悉常用的高(10KV)低压电气设备的类型、规格、性能特点、操作特点和选择计算等专业理论知识,掌握配电箱及部件的加工、制作与安装,掌握低压配电系统中的附属构筑物与设备的施工安装方法,掌握电气管线系统安装的方法、要求和步骤、质量标准和评估验收等专业应用知识,具备施工组织规划和方案编制的能力,客观制订施工质量和安全保障措施,独立完成施工资料的整理与归档,满足建筑设备安装的现场需要。
2.方法能力目标通过本课程学习,培养学生能够根据项目要求,科学汲取专业信息,确立工作目标;根据工程进展,合理选择工作过程,规划工作计划;根据现场情况,正确分析实际问题,决策组织方案;根据工艺要求,优化确定施工技术;落实施工方案;根据行业规范,系统检查制度方法,贯彻规范要求;根据验收条目,全面组织资料图纸,完成竣工交接。
《建筑供配电与照明工程》课程标准
《建筑供配电与照明工程》课程标准(2020版)课程信息一、制订课程标准的依据本标准依据建筑智能化工程技术专业教学标准中的人才培养规格要求和对《建筑供配电与照明工程》课程教学目标要求而制订。
用于指导《建筑供配电与照明工程》课程建设与课程教学。
二、课程的性质本课程是高等职业技术教育建筑智能化工程技术专业必修的一门专业技术课程,属理论实践一体化的课程。
本课程以建筑电气工程中照明与供配电设计过程为导向,采用教学做一体化、任务驱动的教学模式,培养学生具备建筑电气照明与供配电工程识图及设计的专业能力。
三、本课程与其它课程的关系序号前期课程名称为本课程支撑的主要能力1建筑电工与电气控制技术掌握三相交流电路分析的基本理论与方法,掌握三相电动机工作和控制原理,具结合供配电工程进行电路分析与计算的能力,具备建筑电气控制图识读和设备元件选择能力。
2工程制图与CAD掌握建筑制图基本理论与方法,熟悉电气工程施工图表达,能够利用软件绘制施工图,具备认识建筑电气工程施工图的初步能力。
序号后续课程名称需要本课程支撑的主要能力1建筑设备自动化系统认识供配电与照明控制系统的系统组成,熟悉建筑设备监控技术规范,掌握系统控制要求和原理。
课程名称:建筑供配电与照明工程课程代码:A031XX0081课程学时:56+1W课程学分:4开课时段:第三学期适用专业:建筑智能化工程技术授课对象:大学二年级学生四、课程的教育目标(一)知识目标1)熟悉并掌握照明工程光照设计原理与识图方法2)熟悉并掌握照明工程电气设计原理与识图方法3)熟悉并掌握建筑供配电工程设计原理与识图方法4)熟悉并掌握建筑防雷与接地工程设计原理与识图方法5)熟悉并掌握电气规范在建筑供电与照明设计中的应用(二)能力目标1)能够识读并分析建筑电气施工图(包括高、低压配电系统、照明系统、防雷与接地系统)的能力2)具有正确获取岗位工作所需施工图信息的能力3)能够绘制建筑电气工程施工图的能力4)能够掌握一般低压供配电及照明、防雷与接地系统设计的能力(三)素质目标1)耐心、细致的工作态度,认真、严谨的工作作风2)团队意识、沟通交流能力,自我学习能力,分析问题和解决问题的能力五、课程的教学内容与学时序号学习情境(/模块/章)学时教学形式备注1模块1认识供配电及照明工程10理论实践一体化教学2模块2照明工程光照设计10理论实践一体化教学3模块3照明工程电气设计14理论实践一体化教学4模块4建筑供配电系统设计16理论实践一体化教学5模块5防雷与接地工程设计6理论实践一体化教学6模块6某多层楼房供配电与照明设计20(1w)实践教学课程实训六、课程教学设计情境/模块/章名称教学目标学习与训练内容载体选择学时教学方法手段与资源利用教学环境说明考核评价模块1.认识供配电及照明工程能够正确识读并初步分析建筑电气施工图(包括高、低压配电系统、照明系统)的能力1.认识高低压供配电工程;2.认识照明工程;3.认识照明工程常用术语载体:校区供配电及照明工程、学生宿舍电气施工图10学时方法手段:任务法、案例法、引导文、分组讨论与报告资源:照明工程施工图、《建筑照明设计标准》、《供配电系统设计规范》、《低压配电设计规范》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩:20%模块2.照明工程光照设计能够正确进行照明工程光照设计的能力1.电光源、照明器选择2.照明器布置3.照度计算及质量评价载体:已建学生宿舍实物及电气施工图10学时方法手段:任务法、案例法、引导文、分组讨论与报告资源:照明工程施工图、《建筑照明设计标准》、《照明设计手册》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩:20%模块3.照明工程电气设计能够正确进行照明工程电气设计的能力1.照明负荷供电方式选择2.照明负荷计算3.导线及电缆选择4.照明设备选择载体:已建学生宿舍实物及电气施工图14学时方法手段:任务法、案例法、引导文、分组讨论与报告资源:照明工程施工图、《照明设计手册》、《低压配电设计规范》、《工业与民用配电手册》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩:20%3模块4.建筑供配电电设计能够正确进行一般建筑供配电系统设计的能力1.一般负荷计算2.短路电流计算3.一般电气设备选择4.变电所主接线选择5.施工现场临时供电设计载体:某高层建筑电气施工图16学时方法手段:任务法、案例法、引导文、分组讨论与报告资源:建筑供配电工程施工图纸、《供配电系统设计规范》、《低压配电设计规范》、《工业与民用配电手册》、《民用建筑设计规范》任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩:20%模块5.建筑防雷与接地工程设计能够正确进行建筑防雷与接地工程设计的能力1.防雷工程设计2.接地工程设计载体:某高层建筑电气施工图6学时方法手段:任务法、案例法、引导文、分组讨论与报告资源:防雷与接地施工图纸、《建筑防雷设计规范》、《工业与民用配电手册》、《民用建筑设计规范》、任务页、工作页、练习页、教学案例、课件、模型、音频视频一体化教室1.过程考核与期末评价结合2.本学习模块占平时成绩:20%模块6.某楼房供配电与照明设计、某小区电气施工图识图训练某楼房供配电与照明设计、某小区电气施工图识图训练1.某楼房光照设计2.某楼房电气设计3.某小区电气施工图识图训练载体:某楼房供电与照明设计、某小区电气施工图20(1w)方法手段:任务法、引导文、分组讨论与报告资源:某楼房土建施工图纸、某小区电气施工图纸、《工业与民用配电手册》、《民用建筑电气设计规范》、《照明设计手册》、图集、任务页、工作页、课件、模型、音频视频一体化教室过程考核与答辩、报告评价结合4七、教学基本条件1.教学团队的基本要求(1)教学团队人员的要求:3人。
建筑供配电与照明完
一、填空题1、一种完整旳电力系统由多种不同样类型旳发电厂、变电所、输电线路及电力顾客构成。
2、供电旳基本要是求安全、可靠、优质、经济。
3、6~10 kV室内变电所布置重要由高压配电室、变压器室、低压配电室三部分构成。
4、避雷器是一种专用旳防雷设备。
它重要用来保护保护电气设备,也可用来防止雷电波沿架空线路进入建筑物内,还可用于克制操作过电压等。
5、为了保证前后级保护装置动作旳选择性,过电流保护装置旳动作时间应按其动作时限特性分进行整定。
对于定期限过流保护,可取因采用DL型电流继电器,其可动部分惯性小,可取0.5;对于反时限过流保护,因采用GL型电流继电器其可动部分(铝盘)惯性较大,可取0.7秒。
6电力线路旳敷设方式有直接埋地、电缆沟敷设、沿墙敷设和电缆桥架敷设。
7、电力线路旳电阻RWL旳计算措施为lR0;电力线路电抗XWL旳计算措施为lx。
8、并联电容器是改善功率因数旳人工赔偿措施,在供电系统中装设旳位置有高压集中赔偿、低压集中赔偿、低压单独就地赔偿等三种措施。
9、建筑物直击雷防护装置包括接闪器、引下线、接地装置等;接闪器是专门用来接受雷击旳金属导体。
常用旳接有避雷针、避雷器、避雷网、避雷带。
二、单项选择题1、终端变电所变压器二次侧电压为( A )。
A、400VB、380VC、220VD、110V2、二级用电负荷要采用( B )。
A、两路以上独立电源供电 B.两回路供电 C.单路供电 D.环网供电3、大型企业供电一般采用( B )。
A.直接供电B.一次降压供电C.二次降压供电D.二次配网供电4、具有反时限动作特性旳继电器为( B )。
A.电磁式电流继电器B.电磁式时间继电器C.电磁式信号继电器D.感应式电流继电器5、在二次电路中,时间继电器旳作用是为了保证继电保护旳( D )。
A.选择性B.速动C.可靠性D.敏捷性6、十八大会议现场旳用电设备属于( A )。
A.一级负荷B.二级负荷C.三级负荷D.四级负荷7、对线路断路器进行定期检修或故障检修后,送电时各开关闭合旳先后次序是( A )。
建筑供配电与照明工程实训任务书
建筑供配电与照明工程实训任务书建筑供配电与照明工程这块儿,说实话,挺有意思的。
你要问我为什么,嘿,这里头的“电”跟“光”简直就像是一对小情侣,缺一不可。
你想想看,建筑物如果没有电,白天都得摸黑,晚上就别提了,基本上是个“黑洞”。
而照明嘛,除了让建筑物看起来漂亮,还能给人一种安全感,毕竟人们都说“黑暗中容易出事”,对吧?咱们做的这个供配电与照明工程,简单来说,就是给每个建筑的电力和光明找个“家”,确保大家都能住得舒舒服服,明明亮亮。
我们搞这个工程的第一步,往往是对建筑的用电需求进行评估。
说白了,就是要了解这个建筑到底需要多少电,才能顺利运行。
比如你盖个大楼,里面有多少办公室、商铺,多少空调、电梯、电脑、灯具……这些都得算进去。
毕竟你不能一开始就给电力系统装个小马达,结果大楼一开工,电压不够用,大家都跳闸了,那就笑话大了。
所以,这一步很关键,决定了整个项目的成败。
咱们就得给这些需求配备合适的电力系统。
这可是个大工程呀!你得确定主配电室在哪里,配电盘怎么安排,电缆的布线怎样走才能最省事又最安全。
这里面有个细节不能忽视,那就是电缆的选择。
你想想看,电缆不够好,电流通过时会发热甚至引发火灾,这可是大事儿。
所以,选电缆就像挑食材一样,不能贪便宜,得挑质量最靠谱的。
电力系统搞定了,照明工程可不能落下。
每个建筑物的照明设计,得根据建筑的功能、外观和使用需求来定。
比如办公楼,灯光得明亮,但又不能让人眼睛不舒服;如果是商场,就得考虑到灯光的效果,要让商品看起来更加吸引人。
你要是想让整个建筑外观更加亮眼,灯光设计也得别出心裁。
现在有不少现代化的建筑,外墙灯光打得五光十色,简直像是一个巨大的光影艺术品,白天是高大上的玻璃幕墙,晚上呢,就是灯光秀场。
这可不是随便搭配的,里面可有大学问。
电力和照明的布线走向也不能随便。
你得考虑到安全,电线得有足够的空间,不然一旦过热或者发生短路,后果就严重了。
比如电线铺设得不规范,水管和电线搁一起,水管漏水的时候,电线一受潮,电流通过时出问题,别说漏电了,可能直接引发大火。
建筑供配电与照明技术课件(2)
(二)住宅负荷的计算 每套住宅用电负荷,不再按灯具、插座 等容量逐一计算,而是按套型类别进行 确定,根据我国住宅发展,每套住宅供 电容量标准,一般可在4一12kw范围选 取。 高级公寓的每户建筑面积在l00—200m2 时用电标准可为10一15kw。
四、需要系数法 (一) 计算公式如下: Pc=Kd· Pe 式中: Pc——计算有功功率(kw); Kd ——需要系数(三台以下时Kd =1); Pe——用电设备组的设备容量(kw)。
北方:冬季200天,夏季165天
南方:夏季200天,冬季165天
年负荷持续时间曲线
二 与负荷计算相关的物理量 (一)年最大负荷和最大负荷利用小时数 年最大负荷 全年中最大工作班内半小时平均功率的 最大值。用 Pm 、 Qm 、 Sm表示。 年最大负荷利用小时数 一个假想时间,反映用户以年最大负 荷 Pm持续运行 Tm h所消耗的能量恰好等于 全年实际消耗的能量。
四、意义和目的: (一)求计算负荷,也称需用负荷 1.作为按发热条件选择供配电系统各级 电压供电网络变压器容量、导体和电气 设备的依据。 2. 用来计算电压损失和功率损耗。 3.在工程上为方便计算,亦可作为能量消 耗量及无功功率补偿的计算依据。
(二)求尖峰电流 计算电压波动、选择熔断器等保护元 件。 (三)求平均负荷 计算供配电系统中电能需要量,电能 损耗和选择无功补偿装置等。
%
Pe PN
N S
在参与负荷计算时,从发热的观点看,需将铭牌功 率按上式换算统一规定的负荷持续率 S 下的功率: 对于起重机 换算到 S =25% 对于电焊机 换算到 S =100% 式中 N ——名牌负荷持续率; PN ——换算前铭牌额定功率,单位为KW。
建筑供配电及照明技术习题
建筑供配电及照明技术习题1.通过查找网络或资料,列出至少四种不同类型发电厂的名称。
答:三峡水电站、葛洲坝水电站、二滩水电站、华能汕头燃煤电厂、洛阳热电厂、新疆风力发电厂、秦山核电站、广东大亚湾核电站、田湾核电站、岭澳核电站等。
2.变电所和配电所的区别是什么答:变电所的任务是接收电能、变化电压和分配电能而配电所的任务是接受电能和分配电能。
3.典型建筑供配电供电电压是10kV。
4.简述典型建筑常用供配电系统运行方式。
答:一般为两路电源进线,电压10kV。
可采用两路电源一路供电一路备用的母线不分段运行方式;也可以采用两路电源同时供电,给带一台或两台变压器,各带50%的负荷,单母线分段联络,正常是联络断路器断开,互为备用的运行方式。
5.电压质量包括哪些内容答:电压和频率是衡量电能质量的两个基本参数,另外还有谐波分量和波形质量等。
6. TN、TT、IT系统的含义。
答:TN系统是指电源侧中心点直接接地,电气设备的外露导电部分通过PE线或者PEN线与该接地点连接的系统。
建筑中的低压配电系统一般采用TN系统,对建筑物,国际电工委员会(IEC)和国际电信联盟(ITU)都推荐使用TN-S系统。
TT 系统是指电源中性点直接接地,电气设备的外露导电部分通过独立的接地体接地。
在TT 系统中必须使用过电流保护器或剩余电流动作保护器做保护。
TT 系统中各个设备的PE 线没有直接的电气联系,相互之间不会影响,适于对抗电磁干扰要求的场所。
IT 系统是指电源部分与大地间不直接连接,而电气设备的外露可导电部分则是通过独立接地体接地。
这种IT 系统应用在不间断供电要求较高的场所7. 确定下图所示供配电系统中线路WL1和电力变压器T1、T2和T3的额定电压。
kV 3.6 kV 5.38 kV 35 kV 6.6kV 985.5 kV 4.08. 谐波:是指非正弦波按傅里叶级数分解后得到的一系列频率为基波频率整数倍的正弦波。
9. 电力系统中性点:是指电源(发电机或者变压器)的中性点。
