1摘要液压缸一般来说是标准件，但有时也需要自行设计。
液压缸的设计是在对所设计的液压系统进行工况分析、负载计算和确定了其工作压力的基础上进行的。
本文主要介绍液压缸主要尺寸的计算及强度，刚度的验算方法。
关键词：液压缸，缸径，活塞杆。
2确定液压缸结构类型和各部分的连接形式在确定液压缸结构类型和各部分连接形式时，应综合考虑主机的用途、工作条件、液压缸负载的性质和运动要求。
具体如下：①确定液压缸的结构类型、安装方式。
②确定缸体和缸盖的连接形式。
③确定活塞和活塞杆的连接形式。
④确定缓冲装置形式、密封和防尘结构。
3主要零件的材料和技术要求①缸体。
缸体常用材料为20、35、45号无缝钢管制造。
35、45号钢用的较多，并在粗加工后调质。
②活塞。
活塞材料常用耐磨铸铁，在工作压力及冲击载荷较大时采用钢材。
为了避免活塞与缸体直接接触，在活塞上套有聚四氟乙烯或尼龙支承环，以防止活塞划伤缸体表面。
③活塞杆。
有实心和空心两种。
用35、45号钢制造。
为了提高活塞杆的耐磨和防锈性能及抗碰撞能力，常在活塞杆表面高频淬火或火焰淬火（深度0.5～1mm），然后再镀铬（0.03～0.05mm）抛光。
④导向套。
导向套应具有良好的耐磨性能和一定的机械性能，材质不能太硬。
一般用铸铁、黄铜、青铜、尼龙等耐磨材料制成。
4设计输入本文以一小型液压机的工作主缸研究对象，简述了其主要参数、尺寸的确定及强度、稳定性的校核方法过程。
液压机主机概况：①液压机公称力400kN；②液压系统最大工作压力20Mpa；③滑块行程400MM；④压头工进速度10mm/s；⑤压头快进速度40mm/s。
法国工程师雷诺看到热气球上的钢丝绳规格繁多，他就想了一个办法，将10开5次方，得到一个数1.6，然后辗转相乘，得出5个优先数如下:1.0、1.6、2.5、4.0、6.3这是一个等比数列，后数为前数的1.6倍，那么10以下的钢丝绳一下子只有5种，10到100的钢丝绳也只有5种，即10, 16, 25, 40, 63。
液压油缸标准
液压油缸标准在做汉力达品牌液压油缸的销售工作中，经常碰到客户对液压油缸的标准概念比较模糊。
油缸执行标准有：ISO国际标准，各个国家的标准如国标GB、JIS日标、ANSI美标、DIN德标、法标NF、欧标EN等等。
或者您有疑惑，为什么我们需要知道油缸的执行标准么？油缸标准跟油缸选型有什么关系呢？我们先看看各个系列拉杆油缸的执行标准：我们分情况给您分析：情况一、您的设备之前使用进口油缸，用的CJT14油缸，由于进口油缸成本大，而且交期慢，目前国内的油缸厂家质量有逐步的提升，想进口油缸国产化，用国产油缸替换。
1）我们先查得CJT14是符合德标、法标、国际标准，使用压力是14Mpa ，可用汉力达品牌的HOB 系列油缸替换。
2）不同标准下外形尺寸会略有不同，所以我们对比下CJT14和HOB 的外形尺寸区别，这些差别，您是否能接受，还是需要保持CJT 的外形尺寸。
■活塞杆端尺寸：有无定位台阶、活塞杆直径、螺纹尺寸、突出的杆长尺寸台阶▼导向套▼■进出油口尺寸（管接头、油管的选择）涉及到您管接头、油管（软管或硬管）的尺寸，如有特殊要求，需要跟油缸厂家明确。
■不同安装方式有不同的安装尺寸，以下举例说明。
基本型安装：您用螺丝杆与设备的铁板连接，此时四根螺丝杆的尺寸为安装尺寸：MOB油缸基本型▼前法兰安装：FX*FR：安装孔尺寸；FD：安装孔尺寸；FT：法兰盘厚度HOB油缸前法兰安装▼耳环安装：安装孔距；安装孔直径；工程油缸耳环安装▼脚座安装：LX*ZL安装孔距；T脚座厚度（影响安装中心高）HOB油缸前后脚座▼情况二、您的设备配套液压缸之前用的A厂家，现在想采用汉力达品牌的油缸，但是不知道是否通用。
1）您先看A厂家出售给您的油缸是执行什么标准，什么型号的。
比如是MOB油缸，则可以达到互换性，您完全可以采购汉力达品牌的油缸替换。
2）A厂家给您的油缸是符合他自己厂标的。
则需要拿到厂标是什么，或者油缸图纸，或者提供实物图，我们才能给您制作。
液压油缸标准尺寸表
液压油缸标准尺寸表
液压油缸是液压系统的执行元件，那么如何为液压站选择合适的液压油缸呢？油缸选型参数又有哪些呢？下面大兰液压系统厂家给大家简单介绍下。
一、液压油缸选型要点
1、作业参数：作业压力、环境温度、运转速度
2、装置方法：油缸固定方法和活塞杆衔接方法
3、油口方法：M、BSPP、Flange、NPT
4、基本参数：缸径、、杆径、行程、速度。
5、外形：圆形缸或拉杆式
6、介质：石油基、水-乙二醇、磷酸脂
二、怎么正确运用液压油缸？
1、选型
基本上，液压缸是定制化商品
知道而且正确选型非常重要，至少60%的运用疑问源自于不正确的选型
油缸选型关键
2、装置与运用
油液清洁度、运用环境油缸的放置、防护。
液压油缸规格型号参数
液压油缸规格型号参数
1. 缸径(mm)：
- 常见缸径范围：25、32、40、50、63、80、100、125、160、200、250、320、400等。
- 缸径越大，推力越大，但体积和重量也会随之增加。
2. 行程(mm)：
- 行程代表活塞杆伸出的最长距离。
- 通常可选范围从100mm到5000mm不等。
3. 安装形式：
- 固定式：缸体与缸盖固定连接。
- 活塞杆式：缸体固定，缸盖可动。
- 伸缩式：缸体和缸盖均可动。
4. 活塞杆材质：
- 碳素钢、合金钢、不锈钢等。
- 根据工作环境选择合适的材质。
5. 缸体材质：
- 常用铸铁、钢材、铝合金等。
- 需要考虑强度和耐腐蚀性。
6. 密封件材质：
- 普通橡胶、氟橡胶、聚氨酯等。
- 须根据工作温度和介质选择合适的材质。
7. 工作压力(MPa)：
- 常见范围为10~40MPa。
- 压力越高，推力越大。
8. 工作温度(℃)：
- 标准型通常为-20~80℃。
- 也有高温型和低温型可选。
9. 缓冲装置：
- 有缓冲或无缓冲两种选择。
- 缓冲装置可减缓冲击。
以上是液压油缸常见的一些主要规格型号参数,具体参数需根据实际应用需求进行选型。

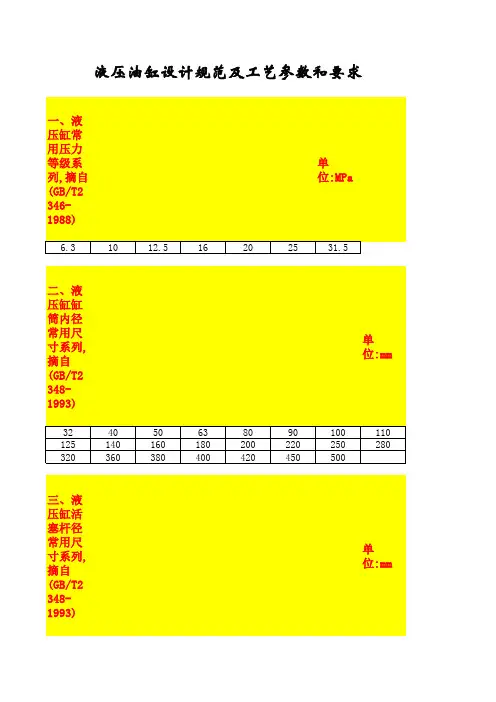

液压缸设计资料及计算表
180
200
220
250
280
320
360
380
400
420
450
500
三、液 压缸活 塞杆径 常用尺 寸系列, 摘自 (GB/T2 3481993)
单 位:mm
16
18
20
22
25
28
36
40
45
50
56
63
70
80
90
100
110
125
140
160
180
200
220
250
280
300
320
360
2
100 47.4768 75.36 120.576 150.72 188.4 237.384
1.33
80 94.9536 150.72 241.152 301.44 376.8 474.768
160
1.46
90 86.54625 137.375 219.8 274.75 343.4375 432.7313
6.5 缸筒壁 厚和材 料须满 足液压 缸最大 工作压 力的要 求.
七、液压缸各压力下的推力
缸径
输出推力
单位：KN
单位：mm
工作压力
单位:MPa
6.3
10 12.5
16
20
25 31.5
25 3.090938 4.90625 6.132813 7.85 9.8125 12.26563 15.45469
80 28.18935 44.745 71.592 89.49 111.8625 140.9468
1.33
63 57.64475 91.4996 146.3994 182.9992 228.749 288.2237

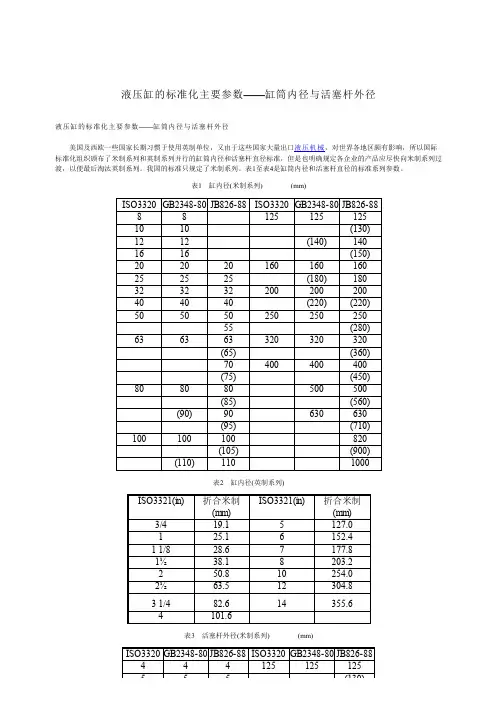

液压缸的标准化主要参数——缸筒内径与活塞杆外径
液压缸的标准化主要参数——缸筒内径与活塞杆外径液压缸的标准化主要参数——缸筒内径与活塞杆外径 美国及西欧一些国家长期习惯于使用英制单位，又由于这些国家大量出口液压机械，对世界各地区颇有影响，所以国际标准化组织颁布了米制系列和英制系列并行的缸筒内径和活塞杆直径标准，但是也明确规定各企业的产品应尽快向米制系列过渡，以便最后淘汰英制系列。
我国的标准只规定了米制系列。
表1至表4是缸筒内径和活塞杆直径的标准系列参数。
表1 缸内径(米制系列) (mm)ISO3320GB2348-80JB826-88ISO3320GB2348-80JB826-8888 1251251251010 (130)1212 (140)1401616 (150)202020160160160252525 (180)180323232200200200404040 (220)(220)505050250250250 55 (280)636363********* (65) (360) 70400400400 (75) (450)808080 500500 (85) (560) (90)90 630630 (95) (710)100100100 820 (105) (900) (110)110 1000表2 缸内径(英制系列)ISO3321(in)折合米制(mm)ISO3321(in)折合米制(mm)3/419.15127.0125.16152.41 1/828.67177.81½38.18203.2250.810254.02½63.512304.83 1/482.614355.64101.6 表3 活塞杆外径(米制系列) (mm)ISO3320GB2348-80JB826-88ISO3320GB2348-80JB826-88 444125125125555 (130)555 (130) 666140140140 888 (150) 101010160160160 121212180180180 141414200200200 161616250250250 181818 (260) 202020280280280 222222********* 252525360360360 282828 (380) (30) 400400 323232 (420) 35 450 3636 500 404040 (520) 4545 550 505050 (580) 55 630 5656 650 (60) 710 636363 (730) (65) 820 707070 900 (75) (920) 808080 1000 (85) 1140 909090 1200 (95) 1280 100100100 1420 (105) 1500 110110110 1800 (120) 2000表4 活塞杆外径(英制系列)ISO3321(in)折合米制(mm)ISO3321(in)折合米制(mm)¼ 6.4376.2 5/167.93½88.9 3/89.54101.6½12.74½114.3 5/815.95127.0 125.45½139.7 1 3/834.97177.8 1¾44.58½215.9 250.810254.0 2½63.5 。
