模电试题及答案1-2
(完整版)模拟电路试卷及答案(十套)

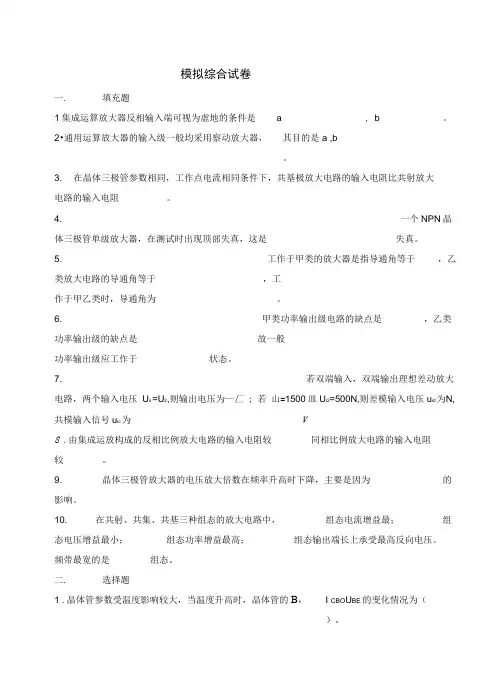

![(完整版)模拟电路试卷及答案(十套)](https://img.taocdn.com/s3/m/d0131a2a941ea76e59fa04b9.png)
模拟综合试卷一. 填充题1集成运算放大器反相输入端可视为虚地的条件是 a , b 。
2•通用运算放大器的输入级一般均采用察动放大器,其目的是a ,b。
3. 在晶体三极管参数相同,工作点电流相同条件下,共基极放大电路的输入电阻比共射放大电路的输入电阻。
4. 一个NPN晶体三极管单级放大器,在测试时出现顶部失真,这是失真。
5. 工作于甲类的放大器是指导通角等于,乙类放大电路的导通角等于,工作于甲乙类时,导通角为。
6. 甲类功率输出级电路的缺点是,乙类功率输出级的缺点是故一般功率输出级应工作于状态。
7. 若双端输入,双端输出理想差动放大电路,两个输入电压U ii =U2,则输出电压为—匚; 若山=1500皿U i2=500N,则差模输入电压u id为N,共模输入信号u ic为V8 .由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。
9. 晶体三极管放大器的电压放大倍数在频率升高时下降,主要是因为的影响。
10. 在共射、共集、共基三种组态的放大电路中,组态电流增益最;组态电压增益最小;组态功率增益最高;组态输出端长上承受最高反向电压。
频带最宽的是组态。
二. 选择题1 .晶体管参数受温度影响较大,当温度升高时,晶体管的B,I CBO U BE的变化情况为()。
)A.B 增加,I CBO 和u BE 减小B. B 和I CBC 增加,U BE 减小C.B 和U BE 减小,I CBO 增加D. B 、I CBC 和U BE 都增加 2. 反映场效应管放大能力的一个重要参数是()A.输入电阻B. 输出电阻C.击穿电压D. 跨导 3.双端输出的差分放大电路主要( )来抑制零点飘移。
A.通过增加一级放大B.利用两个C.利用参数对称的对管子D. 利用电路的对称性4•典型的差分放大电路由双端输出变为单端输出,共模电压放大倍数(A.变大B. 变小C.不变D. 无法判断5 •差分放大电路的共模抑制比K CM越大,表明电路()A.放大倍数越稳定B.交流放大倍数越大C.直流放大倍数越大D.抑制零漂的能力越强6•负反馈放大电路以降低电路的()来提高嗲路的其他性能指标。
大学模电试题及答案
![大学模电试题及答案](https://img.taocdn.com/s3/m/53300c2126284b73f242336c1eb91a37f1113224.png)
大学模电试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的理想输入电阻是:A. 无穷大B. 零C. 1欧姆D. 1千欧姆2. 以下哪个元件不是模拟电路中常用的元件?A. 电阻B. 电容C. 电感D. 逻辑门3. 模拟信号放大电路中,负反馈的主要作用是:A. 增加增益B. 减小增益C. 增加稳定性D. 减小稳定性4. 运算放大器的输出电压与输入电压的关系是:A. 线性关系B. 非线性关系C. 无关系D. 取决于反馈类型5. 以下哪种耦合方式不适用于模拟电路?A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合6. 模拟电路中的滤波器按照频率响应可以分为:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 所有以上7. 以下哪个参数不是运算放大器的主要性能指标?A. 增益带宽积B. 电源电压C. 输入偏置电流D. 共模抑制比8. 在模拟电路设计中,通常使用哪种方法来减小噪声?A. 增加电源电压B. 使用低噪声元件C. 增加信号频率D. 减少信号幅度9. 模拟电路中的积分器和微分器分别对应数学中的:A. 微分和积分B. 积分和微分C. 加法和减法D. 乘法和除法10. 模拟电路中的振荡器产生的波形是:A. 正弦波B. 方波C. 三角波D. 所有以上二、填空题(每空1分,共10分)1. 运算放大器的______反馈可以提高电路的稳定性。
2. 在模拟电路中,______电路通常用于信号的放大。
3. 模拟电路中的______元件可以改变电流的方向。
4. 模拟电路中的______元件可以储存电荷。
5. 模拟电路中的______元件可以储存磁能。
6. 运算放大器的______参数表示其对共模信号的抑制能力。
7. 模拟电路中的______滤波器可以允许低频信号通过,而阻止高频信号。
8. 模拟电路中的______滤波器可以允许高频信号通过,而阻止低频信号。
9. 模拟电路中的______滤波器可以允许特定频率范围内的信号通过。
模电自我检验题

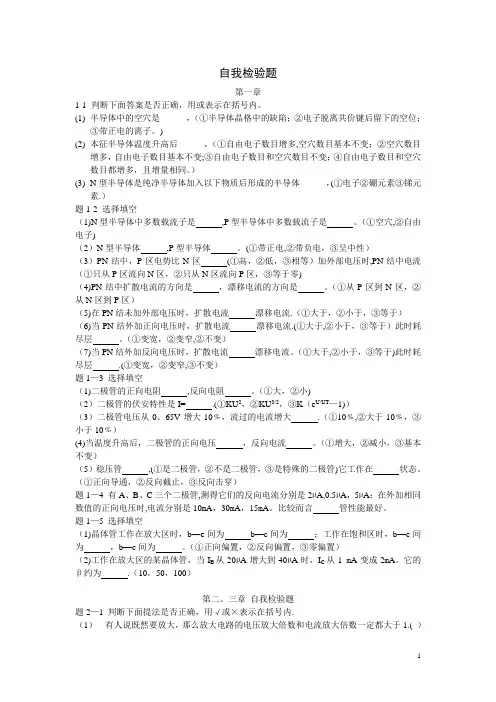

![模电自我检验题](https://img.taocdn.com/s3/m/329c2b2828ea81c759f57813.png)
自我检验题第一章1-1 判断下面答案是否正确,用或表示在括号内。
(1)半导体中的空穴是______,(①半导体晶格中的缺陷;②电子脱离共价键后留下的空位;③带正电的离子。
)(2)本征半导体温度升高后______,(①自由电子数目增多,空穴数目基本不变;②空穴数目增多,自由电子数目基本不变;③自由电子数目和空穴数目不变;④自由电子数目和空穴数目都增多,且增量相同。
)(3)N型半导体是纯净半导体加入以下物质后形成的半导体______,(①电子②硼元素③锑元素.)题1-2 选择填空(1)N型半导体中多数载流子是,P型半导体中多数载流子是。
(①空穴,②自由电子)(2)N型半导体,P型半导体。
(①带正电,②带负电,③呈中性)(3)PN结中,P区电势比N区(①高,②低,③相等)加外部电压时,PN结中电流(①只从P区流向N区,②只从N区流向P区,③等于零)(4)PN结中扩散电流的方向是,漂移电流的方向是。
(①从P区到N区,②从N区到P区)(5)在PN结未加外部电压时,扩散电流漂移电流.(①大于,②小于,③等于)(6)当PN结外加正向电压时,扩散电流漂移电流.(①大于,②小于,③等于)此时耗尽层。
(①变宽,②变窄,②不变)(7)当PN结外加反向电压时,扩散电流漂移电流。
(①大于,②小于,③等于)此时耗尽层.(①变宽,②变窄,③不变)题1—3 选择填空(1)二极管的正向电阻,反向电阻。
(①大,②小)(2)二极管的伏安特性是I= .(①KU2,②KU3/2,③K(e U/UT—1))(3)二极管电压从0。
65V增大10﹪,流过的电流增大.(①10﹪,②大于10﹪,③小于10﹪)(4)当温度升高后,二极管的正向电压,反向电流。
(①增大,②减小,③基本不变)(5)稳压管,(①是二极管,②不是二极管,③是特殊的二极管)它工作在状态。
(①正向导通,②反向截止,③反向击穿)题1—4 有A、B、C三个二极管,测得它们的反向电流分别是2µA,0.5µA,5µA;在外加相同数值的正向电压时,电流分别是10m A,30m A,15m A。
模电试题及答案1-2
![模电试题及答案1-2](https://img.taocdn.com/s3/m/589660577fd5360cba1adb5b.png)
《模拟电子技术》复习题综合(第1、2章)一.选择题1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。
A.二 B.三 C.四 D 五2、在P 型半导体中,自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于3、本征半导体温度升高以后, C 。
A.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子5、PN 结加正向电压时,空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时,二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能9、工作在放大区的某三极管,如果当I B 从12μA 增大到22μA 时,I C 从1mA 变为2mA ,那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 1010、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流11、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。
图1为 D ;图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中,基极电阻R b 的作用是 A 。
A.限制基极电流,使晶体管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中,集电极电阻R c 的作用是 B 。
模电期末考试题库及答案
![模电期末考试题库及答案](https://img.taocdn.com/s3/m/5f65cb54ba68a98271fe910ef12d2af90242a8a9.png)
模电期末考试题库及答案一、选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的输入端通常具有什么特性?A. 高输入阻抗B. 低输入阻抗C. 低输出阻抗D. 高输出阻抗答案:A2. 下列哪种元件不是模拟电路中的基本元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D3. 理想运算放大器的开环增益是多少?A. 有限值B. 无穷大C. 零D. 1答案:B4. 在模拟电路中,放大器的增益通常用哪个参数表示?A. 电压增益B. 电流增益C. 功率增益D. 阻抗增益5. 以下哪个不是模拟电路中的噪声来源?A. 热噪声B. 散粒噪声C. 互调噪声D. 逻辑噪声答案:D6. 模拟电路中,滤波器的作用是什么?A. 放大信号B. 过滤信号C. 转换信号D. 调制信号答案:B7. 模拟电路中,负反馈的作用是什么?A. 增加增益B. 减少增益C. 增加稳定性D. 减少稳定性答案:C8. 下列哪个不是模拟信号的特点?A. 连续变化B. 离散变化C. 可模拟连续时间信号D. 可模拟连续空间信号答案:B9. 在模拟电路中,理想二极管的正向导通电压是多少?B. 0.7VC. 无穷大D. 1.5V答案:A10. 模拟电路中的积分器通常由哪种元件组成?A. 电阻B. 电容C. 电感D. 运算放大器答案:B二、填空题(每题2分,共20分)1. 在模拟电路中,______ 通常用来表示放大器的输出信号与输入信号的比值。
答案:增益2. 运算放大器的输出端具有______的特性。
答案:低阻抗3. 模拟电路中的滤波器可以分为______滤波器和低通滤波器。
答案:高通4. 理想运算放大器的输入端是______的。
答案:虚断5. 模拟电路中的信号放大器通常由______、电容和电感等元件组成。
答案:运算放大器6. 模拟电路中的振荡器通常由______、电容和电感等元件组成。
答案:运算放大器7. 模拟电路中的负反馈可以减少放大器的______。
模电考试题及答案
![模电考试题及答案](https://img.taocdn.com/s3/m/d47cfa890875f46527d3240c844769eae109a31e.png)
模电考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,三极管的主要作用是()。
A. 放大信号B. 整流C. 滤波D. 调制答案:A2. 理想运算放大器的输入阻抗是()。
A. 0B. 1ΩC. 1kΩD. 无穷大答案:D3. 共发射极放大电路中,若要增大输出电压,应增大()。
A. 集电极电阻B. 发射极电阻C. 基极电阻D. 电源电压答案:A4. 差分放大电路的主要优点是()。
A. 放大差模信号B. 抑制共模信号C. 增加输出电压D. 减小输入阻抗答案:B5. 负反馈可以()。
A. 增加放大倍数B. 减小非线性失真C. 增加输入阻抗D. 减小输出阻抗答案:B6. 场效应管的控制量是()。
A. 电压B. 电流C. 电荷D. 电场答案:D7. 在模拟电路中,为了减少噪声,通常采用()。
A. 增加电源电压B. 减小电源电压C. 增加信号源阻抗D. 减小信号源阻抗答案:D8. 集成运算放大器的输出电压范围受到()的限制。
A. 电源电压B. 输入电压C. 负载电阻D. 放大倍数答案:A9. 为了使共发射极放大电路工作在放大区,基极与发射极之间的电压应满足()。
A. V_BE > 0.7VB. V_BE < 0.7VC. V_BE = 0.7VD. V_BE ≥ 0V答案:A10. 理想二极管的正向导通电压为()。
A. 0VB. 0.7VC. 1VD. 2V答案:B二、填空题(每题2分,共20分)11. 在共基极放大电路中,输出电压与输入电压相位______。
答案:相同12. 集成运算放大器的差模输入阻抗是指两个输入端之间的阻抗,而共模输入阻抗是指两个输入端对地的阻抗,理想情况下,差模输入阻抗应为______,共模输入阻抗应为无穷大。
答案:无穷大13. 场效应管的跨导定义为输出电流与输入电压之间的比值,即 g_m = ______。
答案:I_D / V_GS14. 为了提高放大电路的输入阻抗,可以在三极管的基极与信号源之间串联一个______。
模电基础试题及答案
![模电基础试题及答案](https://img.taocdn.com/s3/m/832f2311a517866fb84ae45c3b3567ec102ddc37.png)
模电基础试题及答案一、单项选择题(每题2分,共20分)1. 半导体材料的导电能力介于导体和绝缘体之间,这种材料被称为:A. 导体B. 绝缘体C. 半导体D. 超导体答案:C2. 在PN结中,正向偏置时,电流主要由哪种载流子通过?A. 电子B. 空穴C. 电子和空穴D. 离子答案:C3. 下列哪个元件不是基本的模拟电路元件?A. 电阻器B. 电容器C. 电感器D. 逻辑门答案:D4. 运算放大器的理想工作条件是:A. 单电源供电B. 双电源供电C. 无电源供电D. 任意电源供电答案:B5. 共发射极放大电路中,输出信号与输入信号的相位关系是:A. 同相B. 反相C. 无关系D. 相位差90度答案:B6. 晶体三极管的放大作用是通过控制哪个极的电流来实现的?A. 发射极B. 基极C. 集电极D. 任何极答案:B7. 在模拟电路中,通常使用哪种类型的反馈来提高电路的稳定性?A. 正反馈B. 负反馈C. 无反馈D. 混合反馈答案:B8. 场效应管(FET)的主要优点之一是:A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A9. 理想运算放大器的输入阻抗是:A. 有限值B. 零C. 无穷大D. 负无穷大答案:C10. 串联负反馈可以导致放大电路的:A. 增益增加B. 增益减少C. 带宽增加D. 带宽减少答案:B二、填空题(每空1分,共10分)1. 半导体二极管的主要特性是______,即正向导通,反向截止。
答案:单向导电性2. 在共基极放大电路中,输入信号与输出信号的相位关系是______。
答案:同相3. 运算放大器的开环增益通常在______以上。
答案:100000(或10^5)4. 场效应管的控制方式是______控制,而双极型晶体管的控制方式是______控制。
答案:电压;电流5. 理想运算放大器的输出电压与输入电压之间的关系是______。
答案:输出电压远大于输入电压三、简答题(每题5分,共10分)1. 简述晶体三极管的三种基本放大电路及其特点。
模拟电子技术考试题及答案
![模拟电子技术考试题及答案](https://img.taocdn.com/s3/m/c8127a201611cc7931b765ce050876323112740c.png)
模拟电子技术考试题及答案一、单项选择题(每题2分,共20分)1. 在模拟电子电路中,放大器的基本功能是()。
A. 整流B. 滤波C. 放大信号D. 调制2. 负反馈在放大器中的作用是()。
A. 增加增益B. 减小增益C. 稳定放大器D. 提高频率响应3. 理想运算放大器的开环增益是()。
A. 有限的B. 无限的C. 零D. 负数4. 一个放大器的输入电阻是1kΩ,输出电阻是50Ω,那么它的电压增益是()。
A. 20B. 20kC. 不确定D. 0.055. 一个二极管的正向压降是0.7V,当通过它的电流为20mA时,消耗的功率是()。
A. 14mWB. 0.014WC. 0.014mWD. 1.4mW6. 一个电路的频率响应曲线是一条直线,说明这个电路是()。
A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 全通滤波器7. 一个共射放大器的电流增益是-10,电压增益是-100,那么它的输出电阻是()。
A. 10ΩB. 100ΩC. 1kΩD. 10kΩ8. 晶体管的三种基本放大电路分别是()。
A. 共射、共基、共集B. 共射、共基、共漏C. 共射、共集、共漏D. 共基、共集、共漏9. 在模拟电子技术中,什么是“饱和区”?A. 信号失真区域B. 信号放大区域C. 信号衰减区域D. 信号调制区域10. 一个放大器的输入信号是正弦波,输出信号是方波,这个放大器可能应用在()。
A. 音频放大B. 视频放大C. 脉冲放大D. 信号调制答案:1-5 CCBDD 6-10 DCDCC二、填空题(每题2分,共10分)1. 在模拟电子电路中,________是用来测量电路输出电压的仪器。
2. 一个理想的电压源具有________和________的特性。
3. 运算放大器的输入端通常具有________和________的特性。
4. 一个放大器的增益可以通过改变________来实现。
5. 负反馈可以提高放大器的________和________。
模电试题及答案 (2)
![模电试题及答案 (2)](https://img.taocdn.com/s3/m/cc89a879f705cc17552709db.png)
《模拟电子技术》复习题综合(第1、2章)一.选择题1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。
A.二 B.三 C.四 D 五2、在P 型半导体中,自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于3、本征半导体温度升高以后, C 。
A.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子5、PN 结加正向电压时,空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时,二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能9、工作在放大区的某三极管,如果当I B 从12μA 增大到22μA 时,I C 从1mA 变为2mA ,那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 1010、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流11、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。
图1为 D ;图2为 A 。
[基极电位总是处于中间]硅管 硅管 锗管 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中,基极电阻R b 的作用是 A 。
A.限制基极电流,使晶体管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中,集电极电阻R c 的作用是 B 。
模拟电子技术试题及答案
![模拟电子技术试题及答案](https://img.taocdn.com/s3/m/29e6b38f27fff705cc1755270722192e44365873.png)
模拟电子技术试题及答案一、单项选择题(每题2分,共10分)1. 模拟电路中,以下哪个元件不是基本的线性元件?A. 电阻B. 电容C. 电感D. 二极管答案:D2. 在理想运算放大器中,输入阻抗是:A. 有限值B. 无穷大C. 零D. 负值答案:B3. 晶体管的放大作用主要取决于其:A. 集电极B. 发射极C. 基极D. 所有极答案:C4. 以下哪种波形不是周期性波形?A. 正弦波B. 方波C. 三角波D. 锯齿波答案:D5. 在运算放大器电路中,虚短是指:A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案:A二、多项选择题(每题3分,共15分)1. 以下哪些是模拟信号的特点?A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案:ACD2. 运算放大器的典型应用包括:A. 放大器B. 信号整形C. 振荡器D. 电源答案:ABC3. 模拟电路中常用的滤波器类型包括:A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案:ABCD4. 以下哪些因素会影响晶体管的放大能力?A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案:ABD5. 在模拟电路中,负反馈的作用包括:A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案:ABD三、填空题(每题2分,共10分)1. 在模拟电路中,信号的放大是通过________来实现的。
答案:晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。
答案:零3. 模拟电路中的噪声通常来源于________和________。
答案:电源和环境4. 模拟信号的频率范围通常从直流(DC)到________赫兹。
答案:几十兆5. 在模拟电路设计中,________是用来减少信号失真的。
答案:负反馈四、简答题(每题5分,共20分)1. 简述模拟电路与数字电路的区别。
模电试题及答案doc
![模电试题及答案doc](https://img.taocdn.com/s3/m/2e96c55430126edb6f1aff00bed5b9f3f80f7255.png)
模电试题及答案doc一、单项选择题(每题2分,共20分)1. 在模拟电路中,运算放大器的输入端通常具有什么特性?A. 高输入阻抗B. 低输入阻抗C. 高输出阻抗D. 低输出阻抗答案:A2. 以下哪个不是模拟信号的特点?A. 连续性B. 离散性C. 可模拟性D. 可测量性答案:B3. 晶体管的放大作用是通过什么实现的?A. 电流控制B. 电压控制C. 电阻控制D. 电容控制答案:A4. 在理想运算放大器中,输入端的电压差是多少?A. 0VB. 1VC. 5VD. 10V答案:A5. 模拟信号的频率范围通常是多少?A. 20Hz-20kHzB. 20Hz-20MHzC. 20Hz-200kHzD. 20Hz-2GHz答案:A6. 什么是共模抑制比?A. 差模信号与共模信号的比值B. 差模信号与噪声信号的比值C. 共模信号与差模信号的比值D. 共模信号与噪声信号的比值答案:C7. 模拟电路中,滤波器的作用是什么?A. 放大信号B. 衰减信号C. 过滤信号D. 转换信号答案:C8. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 电感D. 数字逻辑门答案:D9. 模拟电路中的反馈通常分为哪两种类型?A. 正反馈和负反馈B. 直流反馈和交流反馈C. 电压反馈和电流反馈D. 线性反馈和非线性反馈答案:A10. 什么是增益?A. 输出电压与输入电压的比值B. 输出电流与输入电流的比值C. 输入电压与输出电压的比值D. 输入电流与输出电流的比值答案:A二、填空题(每题2分,共20分)1. 运算放大器的输出电压与输入电压的比值称为________。
答案:增益2. 模拟电路中,信号的频率范围通常在________以下。
答案:20kHz3. 在模拟电路中,使用________可以将直流分量与交流分量分离。
答案:电容4. 晶体管的三个主要区域是发射区、基区和________。
答案:集电区5. 理想运算放大器的输入阻抗是________。
模拟电路考试题及答案
![模拟电路考试题及答案](https://img.taocdn.com/s3/m/fa3b0508ae1ffc4ffe4733687e21af45b307fe37.png)
模拟电路考试题及答案一、选择题(每题3分,共30分)1. 在模拟电路中,理想运算放大器的输入电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:C2. 以下哪个元件不是模拟电路的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D3. 理想运算放大器的输出电阻是:A. 0ΩB. 1ΩC. ∞ΩD. 1kΩ答案:A4. 在模拟电路中,放大器的增益通常用以下哪个参数表示?A. 电压B. 电流C. 功率D. 阻抗答案:B5. 以下哪个是模拟信号的特点?A. 数字化B. 离散C. 连续D. 量化答案:C6. 模拟电路中的反馈可以分为:A. 正反馈B. 负反馈C. 混合反馈D. 以上都是答案:D7. 在模拟电路中,滤波器的作用是:A. 放大信号B. 滤除噪声C. 改变信号的相位D. 转换信号的频率答案:B8. 模拟电路中的积分器和微分器分别对应于数学上的:A. 积分和微分B. 加法和减法C. 乘法和除法D. 指数和对数答案:A9. 模拟电路中,为了减少噪声,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用滤波器D. 增加电路复杂度答案:C10. 模拟电路中,为了提高信号的稳定性,通常采用的措施是:A. 增加电源电压B. 增加信号幅度C. 使用负反馈D. 增加电路复杂度答案:C二、填空题(每题4分,共20分)1. 在模拟电路中,理想运算放大器的输入电阻是______Ω。
答案:∞2. 理想运算放大器的输出电阻是______Ω。
答案:03. 模拟电路中的反馈可以分为正反馈和______反馈。
答案:负4. 模拟电路中的积分器对应于数学上的______运算。
答案:积分5. 模拟电路中,为了提高信号的稳定性,通常采用______反馈。
答案:负三、简答题(每题10分,共50分)1. 请简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路中的信号可以是任意值,而数字电路中的信号只有有限的几种状态。
模电参考答案(全4套)
![模电参考答案(全4套)](https://img.taocdn.com/s3/m/093f468b83d049649b665838.png)
参考答案(第1套)一、1.电流、正向、反向;电压。
2.线性、非线性。
3.共基、共射、共集。
4.差模、共模、ocodA A 。
5.低通、200、200。
6.乙类、0、LCC R V22、0.2。
二、2.放大状态。
4.电压-串联、增大、宽。
三、1.V U mA I AI CEQ CQ BQ 2.32.222==≈μ2.115//-=-=beLC ur R R A βΩ==Ω=≈=K R R k r r R R R C o be be b b i 33.1////21四、反馈组态为:电压-串联负反馈1211R R FA uf +== 五、该放大电路为共基接法,根据瞬时极性法可知引入了负反馈,不能振荡。
更正:将变压器副边的同名端标在“地”的位置即可。
六、 1.R R TH U U R R U 3221-=-=;=,=时,当;=,=-时,当V 4U V 6U 0V 4U V 6U 0TH R TH R -<>i i u u七、运放构成差动输入形式,反相端输入为U I ,同相端输入I IU U ~0='。
I I f I f I f o U U R R U R R U R R U ~)1(111-='++-=八、1.误差放大器的同相在下方、反相端在上方。
2.电路由四个部分构成:(1)由R 1、R 2和R W 构成的取样电路;(2)由运放构成负反馈误差放大器;(3)由R 和D W 构成基准电压电路;(4)由T1和T2复合管构成调整管。
3.V U R R R R R U R R R R U R R R R R U Z w wZ w Z w w o 10~15~221221221=+++++=+"++=参考答案(第2套)一、1. 反向击穿;2. 甲类、甲乙类、乙类、甲乙类; 3. 零点漂移;4. (串联负反馈)从C 到F ;(电压负反馈)从A 到E ; 5. 差放输入级、压放中间级、互补输出级、偏置电路; 6. (1)0.5; (2)5; (3)20; 二、1.W R VP L CC o 922max== LoMoM AV C R U I I πππ==⎰)(Sin ωinωt 21 W R VI V P LCC AV C CC V 46.11222)(===π %5.78max==Vo P P η W P P P P o V T T 23.1)(21max 21=-== 2.W P P o T 8.12.0max max == 三、1.10=umA 2.)101)(101(1010)1)(1()(5fj f j f jf f j f f j f fjA j A HL Lumu ++⋅=++= ω3.输出电压会失真。
模电实验考试题库及答案
![模电实验考试题库及答案](https://img.taocdn.com/s3/m/8d1c9d6ef02d2af90242a8956bec0975f565a412.png)
模电实验考试题库及答案1. 什么是半导体材料的本征导电性?请简述其特点。
答案:半导体材料的本征导电性是指在绝对零度时,半导体材料中电子和空穴的浓度相等,且不为零,从而使得半导体具有导电性。
其特点是在绝对零度下,半导体的导电性不依赖于杂质,而是由于材料本身的电子结构决定。
2. 描述PN结形成的过程及其导电特性。
答案:PN结是由P型半导体和N型半导体接触形成的,形成过程中,P 型半导体中的空穴和N型半导体中的电子会相互扩散,导致在接触区域形成一个耗尽区,其中没有自由载流子。
PN结的导电特性表现为单向导电性,即只允许电流从P型半导体流向N型半导体,而不允许反向电流通过。
3. 欧姆定律在半导体二极管中是否适用?为什么?答案:欧姆定律在半导体二极管中不完全适用。
因为半导体二极管的导电特性是非线性的,其电流与电压之间的关系不是简单的线性关系,而是遵循指数关系。
在正向偏置时,二极管的电流随电压增加而急剧增加;而在反向偏置时,电流几乎为零。
4. 什么是晶体三极管的放大作用?请简述其工作原理。
答案:晶体三极管的放大作用是指在适当的偏置条件下,三极管能够将输入信号的电压或电流放大。
其工作原理是:通过控制基极电流的大小,可以改变集电极和发射极之间的电流,从而实现对输入信号的放大。
5. 描述共发射极放大电路的静态工作点,并说明其重要性。
答案:共发射极放大电路的静态工作点是指在没有输入信号时,电路中的工作状态。
具体来说,静态工作点由基极电流IB、集电极电流IC 和集电极-发射极电压VCE组成。
静态工作点的重要性在于,它决定了放大电路的稳定性和放大倍数,如果静态工作点选择不当,可能会导致放大电路的失真或损坏。
6. 什么是反馈?请简述正反馈和负反馈的区别。
答案:反馈是指放大电路输出信号的一部分或全部通过某种方式返回到输入端的过程。
正反馈是指输出信号的反馈与输入信号同相,从而增强输入信号,可能导致电路的振荡或不稳定;负反馈是指输出信号的反馈与输入信号反相,从而减弱输入信号,可以提高电路的稳定性和增益精度。
模电考试题及答案
![模电考试题及答案](https://img.taocdn.com/s3/m/65de921cce84b9d528ea81c758f5f61fb636284c.png)
模电考试题及答案一、选择题(每题2分,共20分)1. 在模拟电路中,以下哪个元件不是基本的模拟电路元件?A. 电阻B. 电容C. 电感D. 逻辑门答案:D2. 运算放大器的开环增益通常在什么范围内?A. 10^1B. 10^2C. 10^3D. 10^5 至 10^6答案:D3. 下列哪个不是模拟信号的特点?A. 连续性B. 可量化性C. 可模拟性D. 可放大性答案:B4. 一个理想的运算放大器具有以下哪个特性?A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的增益带宽积D. 有限的电源电压答案:C5. 在模拟电路设计中,以下哪个不是噪声的来源?A. 电源B. 电阻C. 运算放大器D. 外部电磁干扰答案:B6. 一个二阶低通滤波器的截止频率是1kHz,若要将其转换为高通滤波器,其截止频率将如何变化?A. 增加B. 减少C. 不变D. 无法确定答案:A7. 什么是共模抑制比(CMRR)?A. 差模增益与共模增益的比值B. 差模增益与共模抑制的比值C. 差模抑制与共模增益的比值D. 共模增益与差模增益的比值答案:B8. 一个理想二极管的正向导通电压是多少?A. 0VB. 0.7VC. 1.5VD. 3.3V答案:B9. 在模拟电路设计中,以下哪个不是电源管理的考虑因素?A. 电源纹波B. 电源效率C. 电源稳定性D. 电源的频率响应答案:D10. 什么是增益带宽积(GBW)?A. 放大器的增益与带宽的乘积B. 放大器的增益与截止频率的比值C. 放大器的带宽与截止频率的比值D. 放大器的增益与截止频率的乘积答案:A二、简答题(每题10分,共30分)1. 简述运算放大器的基本应用之一——非反相放大器的工作原理。
答案:非反相放大器是一种基本的运算放大器应用,其工作原理基于运算放大器的虚短和虚断特性。
在非反相放大器中,输入信号被连接到运算放大器的非反相输入端,输出信号则从运算放大器的输出端获得。
由于运算放大器的高增益,输出信号是输入信号的线性放大版本,其增益由反馈电阻和输入电阻的比值决定。
模电测试题及答案
![模电测试题及答案](https://img.taocdn.com/s3/m/b0078962e97101f69e3143323968011ca300f7f6.png)
模电测试题及答案一、选择题(每题5分,共20分)1. 在模拟电路中,三极管的基本放大作用是通过改变哪个参数来实现的?A. 集电极电流B. 发射极电流C. 基极电流D. 漏极电流答案:C2. 理想运算放大器的输入阻抗是:A. 零B. 无穷大C. 有限值D. 负值答案:B3. 在共发射极放大电路中,输出电压与输入电压相位关系是:A. 同相B. 反相C. 正交D. 无固定相位关系答案:B4. 以下哪个元件不是模拟电路中的基本元件?A. 电阻B. 电容C. 二极管D. 逻辑门答案:D二、填空题(每空3分,共15分)1. 在模拟电路中,放大器的增益可以通过改变________来调节。
答案:电阻值2. 运算放大器的输出电压范围受到________的限制。
答案:电源电压3. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗________。
答案:高4. 模拟电路中的反馈可以分为________和________。
答案:正反馈,负反馈5. 模拟电路中的噪声主要来源于________和________。
答案:电源,半导体器件三、简答题(每题10分,共20分)1. 简述模拟电路与数字电路的主要区别。
答案:模拟电路处理的是连续变化的信号,而数字电路处理的是离散的信号。
模拟电路通常使用模拟信号,如电压或电流的连续变化,来表示信息;数字电路则使用二进制数字信号,即0和1,来表示信息。
2. 描述运算放大器的基本组成及其工作原理。
答案:运算放大器主要由输入级、中间级和输出级组成。
输入级通常为差分放大器,用于放大两个输入端之间的电压差;中间级为高增益放大级,进一步放大信号;输出级则负责将放大后的信号输出。
运算放大器的工作原理基于负反馈原理,通过调整反馈电阻来控制放大倍数。
四、计算题(每题15分,共30分)1. 给定一个共发射极放大电路,其静态工作点为Vcc=12V,Rc=2kΩ,Re=1kΩ,β=100,求该电路的静态集电极电流Ic。
模电试题及答案1-2..
![模电试题及答案1-2..](https://img.taocdn.com/s3/m/97745d3a4b35eefdc8d333c0.png)
《模拟电子技术》复习题综合(第1、2章)一.选择题1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。
A.二 B.三 C.四 D 五2、在P 型半导体中,自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于3、本征半导体温度升高以后, C 。
A.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子5、PN 结加正向电压时,空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时,二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能9、工作在放大区的某三极管,如果当I B 从12μA 增大到22μA 时,I C 从1mA 变为2mA ,那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 1010、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流11、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。
图1为 D ;图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中,基极电阻R b 的作用是 A 。
A.限制基极电流,使晶体管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中,集电极电阻R c 的作用是 B 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
《模拟电子技术》复习题综合(第1、2章)一.选择题1、在本征半导体中掺入微量的 D 价元素,形成N 型半导体。
A.二 B.三 C.四 D 五2、在P 型半导体中,自由电子浓度 C 空穴浓度。
A.大于 B.等于 C.小于3、本征半导体温度升高以后, C 。
A.自由电子增多,空穴数基本不变B.空穴数增多,自由电子数基本不变C.自由电子数和空穴数都增多,且数目相同D.自由电子数和空穴数都不变4、空间电荷区是由 C 构成的。
A.电子 B.空穴 C.离子 D.分子5、PN 结加正向电压时,空间电荷区将 A 。
A. 变窄B. 基本不变C. 变宽D. 无法确定6、稳压管的稳压区是其工作在 C 。
A. 正向导通 B.反向截止 C.反向击穿7、当晶体管工作在放大区时,发射结电压和集电结电压应为 B 。
A. 前者反偏、后者也反偏B. 前者正偏、后者反偏C. 前者正偏、后者也正偏D. 前者反偏、后者正偏8、当温度升高时,二极管的反向饱和电流将 A 。
A. 增大 B. 不变 C. 减小 D. 都有可能9、工作在放大区的某三极管,如果当I B 从12μA 增大到22μA 时,I C 从1mA 变为2mA ,那么它的β约为 C 。
A. 83 B. 91 C. 100 D. 1010、晶体管是 A 器件。
A.电流控制电流 B.电流控制电压 C.电压控制电压 D.电压控制电流11、在正常放大的电路中,测得晶体管三个电极的对地电位如图所示,试判断管子的类型和材料。
图1为 D ;图2为 A 。
[基极电位总是处于中间]A.NPN 硅管B.PNP 硅管C.NPN 锗管D.PNP 锗管12、场效应管是 D 器件。
A.电流控制电流B.电流控制电压C.电压控制电压D.电压控制电流13、基本共射放大电路中,基极电阻R b 的作用是 A 。
A.限制基极电流,使晶体管工作在放大区,并防止输入信号短路B.把基极电流的变化转化为输入电压的变化C.保护信号源D.防止输出电压被短路14、基本共射放大电路中,集电极电阻R c 的作用是 B 。
A.限制集电极电流的大小B.将输出电流的变化量转化为输出电压的变化量C.防止信号源被短路D.保护直流电压源E C15、基本共射放大电路中,输入正弦信号,现用示波器观察输出电压u o 和晶体管集电极电压u c 的波形,二者相位 A 。
A.相同 B.相反 C.相差90° D.相差270°16、NPN 管基本共射放大电路输出电压出现了非线性失真,通过减小R b 失真消除,这种失真一定是 B 失真。
A.饱和 B.截止 C.双向 D.相位17、分压式偏置工作点稳定电路,当β=50时,I B =20μA ,I C =1mA 。
若只更换β=100的晶体管,而其他参数不变,则I B 和I C 分别是 A 。
A. 10μA ,1mAB. 20μA ,2mAC. 30μA ,3mAD. 40μA ,4mA① 0V 5.7V 图1 ① 9V2.3V图218、有两个空载放大倍数相同,输入和输出电阻不同的放大器甲和乙,对同一信号源进行放大,在负载开路的情况下,测得甲的输出电压小,这说明甲的 B 。
A.输入电阻大B.输入电阻小C.输出电阻大D.输出电阻小19、要求组成的多级放大电路体积最小,应选 B 耦合方式。
A.阻容B.直接C.变压器D.阻容或变压器20、放大电路的三种组态( C )。
A. 都有电压放大作用 B. 都有电流放大作用C. 都有功率放大作用D. 都不是21、一个放大器由两级相同的放大器组成,已知它们的增益分别为30dB和40dB,则放大器的总增益为( C )。
A. 30dB B. 40dB C. 70dB D. 1200dB二.填空1、PN结中扩散电流的方向是:从P区到N区,漂移电流的方向是从N区到P区。
2、PN结的最大特点是单向导电性。
3、使PN结正偏的方法是:将P区接高电位,N区接低电位。
4、PN结正偏时,有利于多数载流子的运动,阻碍少数载流子的运行。
5、PN结反偏时,内电场与外电场的方向相同,空间电荷区变宽,有利于少数载流子的漂移运动,阻碍多数载流子的扩散运动,此时PN结呈现的电阻大,PN结处于截止状态。
6、P型半导体中的多数载流子是空穴,N型半导体中的多数载流子是电子。
以上为第一章习题7、从基极输入,从集电极输出的是共射极电路,从基极输入,从发射极输出的是共集电极电路。
8、共集电极放大电路的电压放大倍数不可能大于1,共基极放大电路的电流放大倍数不可能大于19、某多级放大器中各级电压增益为:第一级25dB、第二级30dB、第三级-15dB、第四级60dB,放大器的总增益为100 ,总的放大倍数为10 。
10、当电压放大倍数下降为最大电压放大倍数Avo的0.707 时,所对应的两个频率分别称为上限频率和下限频率,它们之间的频率范围,称为放大电路的通频带,它是放大电路频率特性的一个重要质量指标。
11、多级电压放大器级间耦合方式有直接耦合、变压器耦合和阻容耦合三种。
三.判断题1、漂移运动是少数载流子运动而形成的。
(√)2、PN结正向电流的大小由温度决定的。
(×)3、PN结内的扩散电流是载流子的电场力作用下形成的。
(×)4、因为N型半导体的多子是自由电子,所以它带负电。
(×)5、PN结在无光照、无外加电压时,结电流为零。
(√)6、处于放大状态的晶体管,集电极电流是多子漂移运动形成的。
(×)7、只有电路既放大电流又放大电压,才称其有放大作用;(×)8、可以说任何放大电路都有功率放大作用;(√)9、放大电路中输出的电流和电压都是由有源元件提供的;(×)10、电路中各电量的交流成份是交流信号源提供的;(×)11、放大电路必须加上合适的直流电源才能正常工作;(√)12、由于放大的对象是变化量,所以当输入信号为直流信号时,任何放大电路的输出都毫无变化;(×)《模拟电子技术》复习题综合(第3、4章)一.填空题3-1.差分放大电路,若两个输入信号u I1=u I2,则输出电压,u O=0 ;若u I1=100μV,u I 2=80μV 则差模输入电压u Id= 20μV;共模输入电压u Ic= 90 μV。
3-2.乙类功率放大电路中,功放晶体管静态电流I CQ=0 、静态时的电源功耗P DC=0 。
这类功放的能量转换效率在理想情况下,可达到78.5%,但这种功放有交越失真。
3-3.在差分放大电路中,大小相等、极性或相位一致的两个输入信号称为共模信号;大小相等,极性或相位相反的两个输入信号称为差模信号。
3-4.集成运放的输入级都采用差动放大电路,输出级通常采用甲乙类互补电路。
3-5. 在甲类,乙类和甲乙类三种功率放大电路中,效率最低的是甲类,失真最小的是甲乙类。
4-1.串联负反馈可以使放大器的输入电阻增大,并联负反馈可以使放大器的输入电阻减小,电压负反馈可以使放大器的输出电压稳定,电流负反馈可以使放大器的输出电流稳定。
4-2. 直流负反馈的作用是稳定静态工作点。
二.判断题3-1. 一个完全对称的差分式放大器,其共模放大倍数为零。
(√)3-2. 一个理想的差分放大电路,只能放大差模信号,不能放大共模信号。
(√)3-3.差动放大电路的A VD越大越好,而A VC则越小越好。
(√)3-4.零点漂移就是静态工作点的漂移。
(√)3-5.产生零点漂移的原因主要是晶体管参数受温度的影响。
(√)3-6.不管差分放大电路的参数是否理想对称,RE均有共模负反馈作用。
(√)3-7.放大电路采用复合管是为了减小输入电阻和放大倍数。
(×)3-8.镜像电流源电路中两只晶体管的特性应完全相同。
(√)3-9.在差分放大电路中采用恒流源作集电极负载电阻能够增大差模放大倍数。
(√)同时也可以增大共模抑制比。
(√)4-1.射极输出器是电压串联负反馈放大器,它具有稳定输出电压的作用。
(√)三. 选择题3-1、直接耦合放大电路输入级采用差分放大电路是为了 C 。
A.稳定增益B.提高输入电阻C.抑制温漂D.扩展频带3-2、对于长尾式差分放大电路,在差模交流通路中,射极电阻R E 可视为 B 。
A.开路B.短路C.2R ED.R E3-3、将单端输入-双端输出的差分放大电路改接成双端输入-双端输出时,其差模放大倍数将 A ;改接成单端输入-单端输出时,其差模放大倍数将 C 。
A.不变B.增大一倍C.减小一半D.不确定3-4、差分放大电路抑制零点温漂的能力是双端输出时比单端输出时 A 。
A.强B.弱C.相同D.无法比较3-5、与乙类功率放大电路比较,甲乙类功率放大电路的主要优点是 D 。
A.放大倍数大B.效率高C.输入电阻大D.交越失真小3-6、理想状态下,甲类功率放大电路的效率最大可达 A ,乙类功率放大电路的效率最大可达C 。
A.50% B.87.5% C.78.5% D.100%3-7、当互补推挽功率放大电路的输入信号为1kHz 、10V 的正弦电压时,输出电压波形如图3-7所示。
说明电路中出现了 A ;A.饱和失真 B.截止失真 C.频率失真 D.交越失真图3-7为了改善输出电压波形,应 D 。
A.进行相位补偿B.适当减小功率放大管的直流偏置电压|U BE |C. 适当增大功率放大管的直流偏置电压|U BE |D.适当减小输入信号3-8、当互补推挽功率放大电路的输入信号为1kHz 、10V 的正弦电压时,输出电压波形如图3-8所示。
说明电路中出现了 D ;为了改善输出电压波形,应 C 。
3-9、图3-9所示电路为 D 。
A.OTL 乙类 B.OTL 甲乙类C.OCL 乙类D.OCL 甲乙类 静态时,A 点的电位为 A 。
A.0V B.5V C.10V D.20V3-10、集成运放的A od 越大,表示 D ;K CMR 越大,表示 B 。
A.最大共模输入电压越大B.抑制温漂的能力越强图3-8 图3-9C.最大差模输入电压越大D.对差模信号的放大能力越强3-11、通用型集成运放的输入级多采用 B ,中间级多采用 A ,输出级多采用 CA .共射放大电路 B.差分放大电路 C.OCL 电路 D.OTL 电路4-1、电流并联负反馈对放大器的影响,正确的是( D )A .能稳定静态工作点,增加电压放大倍数的稳定性,减小输入电阻B .使放大器不稳定,可能产生自激振荡C .能稳定静态工作点,提高输入电阻,稳定放大器的输出电压D .能稳定放大器的输出电流,减小输入电阻,但放大器带动负载能力减小4-2、为了稳定静态工作点,应引入 A ;为稳定增益,应引入 B 。
