电冰箱的制冷系统主要包括蒸发器
冰箱结构图
冰箱结构图•冰箱结构图包括了家用冰箱的构造与组成.一．电冰箱的构造家用电冰箱由箱体、制冷系统、温度控制装置三部分组成.1。
箱体的组成:外壳内衬绝热层台面箱体的基本作用是绝热，绝热性能的优劣直接关系到箱体的保温性能。
箱体的隔热功能主要是从以下几个方面来实现的：⑴外壳与内衬之间填充绝热材料.⑵箱门装有磁性密封条防止冷气外漏和热空气侵入.⑶箱顶的顶板下面垫有高密度聚苯乙烯泡沫板，起隔热作用.2．制冷系统：电冰箱制冷系统中，主要组成有压缩机、冷凝器、蒸发器和毛细管四部分,自成一个封闭的循环系统。
其中蒸发器安装在电冰箱内部的上方，其他部件安装在电冰箱的背面。
系统里充灌了一种叫“氟里昂12（CF2Cl2，国际符号R12）"的物质作为制冷剂。
氟里昂12在蒸发器里由低压液体汽化为气体,吸收冰箱内的热量,使箱内温度降低。
变成气态的氟里昂12被压缩机吸入,靠压缩机把它压缩成高温高压的气体，再排入冷凝器。
在冷凝器中气态的氟里昂12不断向周围空间放热，逐步液化成液体。
这些高压液体必须流经毛细管,节流降压才能缓慢流入蒸发器,维持在蒸发器里继续不断地汽化，吸热降温。
就这样，冰箱利用电能做功，借助制冷剂的物态变化，把箱内蒸发器周围的热量搬送到箱后冷凝器里去放出，如此周而复始不断地循环,以达到制冷目的。
内部汽化吸热→外部液化放热→箱内温度降低3．温度控制装置:冰箱的温度控制装置叫温度控制器.它的主要作用是当箱内温度过高时接通压缩机，使制冷系统工作，从而使箱温降下来；当箱温降至要求的温度时，使压缩机断电。
(三)实践操作通过学习电冰箱的结构和原理，了解了利用物质的物态变化（汽化吸热）可以降低温度。
根据这个原理自制简易冰箱.活动的主要思路根据冰箱原理设计准备器材实践操作交流合作第一小组活动A:花盆冰箱用花盆和水做一个冰箱，在热天里保存冷饮。
1.将饮料放在盘子里。
2。
用花盆盖住饮料，在花盆上面浇水。
要注意盘中应有足够的水。
3.将盘子和花盆放在阳光下，湿花盆会变得更凉，冷却了饮料。
冰箱制冷原理
冰箱制冷原理文摘：蒸汽压缩式制冷系统由压缩机、冷凝器、毛细管、蒸发器组成,用管道将它们连接成一个密封系统.制冷剂液体在蒸发器内以低温与被冷却对象发生热交换,吸收被冷却对象的热量并气化,产生的低压蒸汽被压缩机吸入,经压缩后以高压排出.压缩机排出的高压气态制冷剂进冷凝器,被常温的冷却水或空气冷却,凝结成高压液体.高压液体流经膨胀阀时节流,变成低压低温的气液两相混合物,进入蒸发器,其中的液态制冷剂在蒸发器中蒸发制冷，产生的低压蒸汽再次被压缩机吸入,如此周而复始，不断循环.关键字：冰箱制冷原理1前言：随着我国经济的飞速提高，百姓的生活水平不断提高，每家每户拥有一台电冰箱已经不是什么梦想。
通过冰箱制冷，人们生活所需的食物都可以延长一定的保鲜期和保质期，冰箱能够保鲜蔬菜、水果，并冷冻肉，还可以将吃剩的食品短期保存，避免浪费。
但是冰箱的另一个坏处就是对环境的破坏和对资源的消耗。
如何使用冰箱是我们必须思考的问题。
2冰箱制冷原理要想使电冰箱内的温度下降，就必须想办法不断地把电冰箱内的热量移到箱外来，那么用什么办法呢？我们知道，水在标准大气压下的沸腾温度为100℃，即水在100℃时就“开”了。
在沸腾过程中，水要吸收大量的热量，由液体变为水蒸气。
其中“吸收大量的热量变为水蒸汽”这一特性对我们很有启发。
于是我们找到了一种物质，“氟利昂—12”，它不像水那样在100℃时沸腾，而是在-30℃左右的低温下就能沸腾汽化，在汽化的过程中也要吸收大量的热量。
我们将这种物质作为电冰箱的制冷剂，让这种液态物质在冰箱的蒸发器内沸腾汽化，吸收箱内的大量热量，使电冰箱内降温。
又因氟利昂—12在-30℃左右的低温下就能沸腾汽化，因此电冰箱内的温度就可以降低到很低。
电冰箱的制冷系统是由全封闭压缩机、冷凝器、毛细管、蒸发器等组成的一个封闭循环系统。
工作过程如图一。
3制冷过程主要分为：2.1压缩。
除少数环保冰箱外，现在普通家用冰箱的制冷剂大多还是氟利昂，它储存在冰箱的专用容器中。
电冰箱为什么能制冷
电冰箱为什么能制冷？
现在，大部分家庭中都有电冰箱，它给我们的日常生活带来很多方便。
但是你知道电冰箱为什么能制冷呢？让我们在电冰箱的结构中寻找答案吧。
电冰箱可以分为制冷系统、控制系统和箱体3个部分。
这其中最重要的是制冷系统，它主要由压缩机、冷凝器、干燥过滤器、毛细管和蒸发器等部分组成。
它们围绕着压缩机，连接成一条循环的闭路：压缩机→冷凝器→干燥过滤器→毛细管→蒸发器→压缩机。
在这个环路中循坏流动的就是制冷剂。
氟利昂是最常用的制冷剂，这样一来，我们就清楚了电冰箱的工作原理：压缩机运转，推动制冷剂进入制冷循环，制冷剂在蒸发器中吸收大量热量，从而带走冰箱中食物的热，最后通过冷凝器排到冰箱外，散发在空气中。
电冰箱正是这样为我们服务的。
电冰箱的箱体隔热性能极好，它把电冰箱分隔为一个与外界隔绝的空间。
电冰箱里一般包括冷冻室和冷藏室两部分，电冰箱的蒸发器设置在冷冻室，所以冷冻室里温度较低，冷藏室中的温度比冷冻室高一些。
这样食品放入电冰箱中，就可以进行冷冻或冷藏了。
由于氟利昂排放到大气中，会分解产生一些破坏大气臭氧层的成分，不利于环保，所以现在正在大力推广无氟冰箱。
冰箱的相关基础资料
第一部分：冰箱制冷原理 （5）除露管
防止空气中的水分在
门封处凝结，公司称 呼为除露管。
第一部分：冰箱制冷原理 三、蒸发器
1.蒸发器的作用：蒸发器是使制冷剂液体吸收热量汽化成气体的热交换设备。
蒸发器：低温低压冷媒在蒸发器吸热成低温低压气体，使箱内温度降低
第一部分：冰箱制冷原理
2.蒸发器的分类 直冷式电冰箱采用自然对流式蒸发器，有管板式、铝复合板式、
第一部分：冰箱制冷原理
制冷剂代号 凝固点/℃ 标准蒸发温度/℃ 燃烧极限（体积分数）/%
ODP值 GWP值 冷凝压力（40℃时）/MPa 蒸发压力（-30℃时）/MPa 理论排气温度/℃ 液体密度（-25℃时）/kg/m3 润滑油 对杂质的敏感性 容水性 真空度要求 材料兼容性
R12 -155 -29.8
第一部分：冰箱制冷原理
0
第一部分：冰箱制冷原理
电冰箱制冷系统主要组成：
压缩机(compressor) 毛细管、膨胀阀(expansion valve) 冷凝器(condenser) 蒸发器(evaporator) 温度控制器(temperature controller) 制冷剂(refrigrant) 干燥过滤器 气液分离器 制冷剂(refrigrant)
（2）功率
功率是压缩机的一个重要指标，是指压缩机单位时间内耗电 的多少。
（3）性能系数COP
为确切表示压缩机的性能，通常用性能系数来考核。性 能系数就是制冷量与输出功率大小之比，COP越大说明压缩 机效率越高，但是效率不等于性能。
第一部分：冰箱制冷原理 二、冷凝器
1.冷凝器的作用 压缩机排出的高温高压制冷剂气体通过冷凝器把热量传向周围空气，从而
4）传热平均温差对蒸发器传热影响
简易冰箱的工作原理
简易冰箱的工作原理
首先，我们来了解一下简易冰箱的结构。
简易冰箱通常由压缩机、蒸发器、冷
凝器和膨胀阀等部件组成。
压缩机是冰箱的心脏，它负责将制冷剂压缩成高温高压气体。
蒸发器是用来吸收热量的地方，它将高温高压气体制冷剂转化为低温低压气体。
冷凝器则是用来释放热量的地方，它将低温低压气体制冷剂转化为高温高压液体。
膨胀阀则起到控制制冷剂流动的作用。
简易冰箱的工作原理可以分为四个步骤，压缩、冷凝、膨胀和蒸发。
首先，压
缩机将低温低压的制冷剂吸入，然后通过压缩作用将其压缩成高温高压气体。
接着，高温高压气体制冷剂通过冷凝器，与外界环境进行热交换，释放热量并冷却成高温高压液体。
然后，高温高压液体制冷剂通过膨胀阀，流向蒸发器，此时压力骤降，制冷剂变成低温低压气体。
最后，低温低压气体制冷剂通过蒸发器，吸收冰箱内的热量，使冰箱内部温度下降，同时自身温度升高。
简易冰箱的工作原理实际上就是通过制冷剂的循环流动，不断地吸收和释放热量，来达到降低冰箱内部温度的目的。
在这个过程中，压缩机起到压缩制冷剂的作用，冷凝器起到释放热量的作用，膨胀阀起到控制制冷剂流动的作用，蒸发器起到吸收热量的作用。
总的来说，简易冰箱的工作原理就是通过制冷剂的循环流动和热量的交换，来
实现冰箱内部温度的降低。
这种工作原理不仅简单高效，而且能够满足我们日常生活中对食物存储和保鲜的需求。
希望通过本文的介绍，能让大家对简易冰箱的工作原理有一个更清晰的了解。

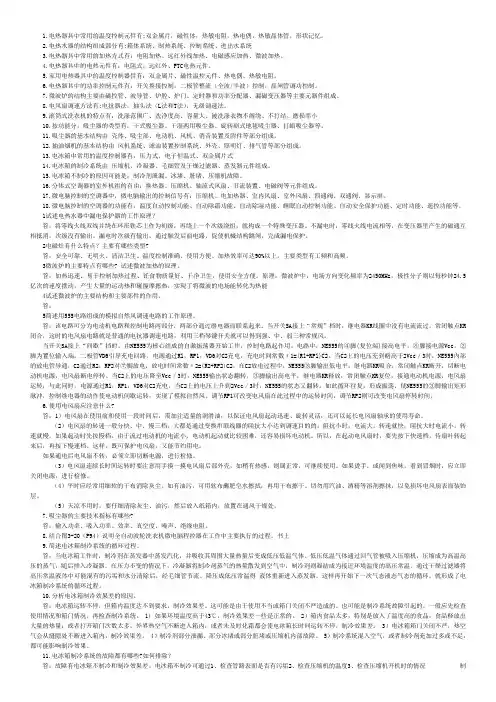

家用电器练习题
1.电热器具中常用的温度控制元件有:双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。
2.电热水器的结构组成部分有:箱体系统、制热系统、控制系统、进出水系统3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。
4.电热器具中的电热元件有：电阻式、远红外、PTC电热元件。
5.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。
6.电热器具中的功率控制元件有：开关换接控制，二极管整流（全波/半波）控制，晶闸管调功控制。
7.微波炉的结构主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。
8.电风扇调速方法有:电抗器法，抽头法（L法和T法），无级调速法。
9.滚筒式洗衣机的特点有：洗涤范围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小10.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。
11.吸尘器的基本结构由壳体、吸尘部、电动机、风机、消音装置及附件等部分组成。
12.抽油烟机的基本结构由风机系统、滤油装置控制系统、外壳、照明灯、排气管等部分组成。
13.电冰箱中常用的温度控制器有：压力式、电子恒温式、双金属片式14.电冰箱的制冷系统由压缩机、冷凝器、毛细管及干燥过滤器、蒸发器元件组成。
15.电冰箱不制冷的原因可能是：制冷剂泄漏、冰堵、脏堵、压缩机故障。
16.分体式空调器的室外机组的有由：换热器、压缩机、轴流式风扇、节流装置、电磁阀等元件组成。
17.微电脑控制的空调器中，微电脑输出的控制信号有：压缩机、电加热器、室内风扇、室外风扇、四通阀、双通阀、显示屏。
18.微电脑控制的空调器的功能有：温度自动控制功能、自动除霜功能、自动除湿功能、睡眠自动控制功能、自动安全保护功能、定时功能、遥控功能等。
1试述电热水器中漏电保护器的工作原理？答：将零线火线双线并绕在环形铁芯上作为初级，再绕上一个次级绕组，就构成一个特殊变压器。
冰箱冷冻冷藏原理
冰箱冷冻冷藏原理
冰箱冷冻冷藏技术的工作原理是通过制冷循环实现的。
冷冻器和冷藏室是冰箱两个不同的区域，分别用于冷冻和冷藏食物。
整个冷冻冷藏系统包括压缩机、冷凝器、膨胀阀和蒸发器。
首先，压缩机将制冷剂（通常为氟利昂）抽入并增加其压力。
这使得制冷剂变得高温和高压。
然后，高温高压的制冷剂进入冷凝器，通过散热排出热量。
在冷凝器中，制冷剂冷却并变成液体。
此时，它的温度和压力降低。
接下来，冷凝液经过膨胀阀进入蒸发器。
当制冷剂通过膨胀阀减压时，它变成低温低压的状态，准备进入冷藏室和冷冻器。
在冷藏室中，制冷剂吸热，使冷藏室中的食物保持低温。
制冷剂在蒸发过程中消耗热量，变为气体状态。
经过蒸发器后，气态的制冷剂再次进入压缩机，从而重新开始整个循环。
通过这种循环方式，制冷剂不断地从冷冻器和冷藏室循环，从而保持冰箱内部的温度稳定。
这样，冷冻冷藏原理使得冰箱能够储存食物并保持其新鲜度和质量。
电冰箱制冷的工作原理
电冰箱制冷的工作原理
电冰箱制冷的工作原理是通过压缩循环制冷的方式实现的。
1. 蒸发器（冷凝器）：电冰箱内部的蒸发器是一个较大的盒状设备，通常位于冷藏室的背部，它通过制冷剂的蒸发来吸收冷空气。
制冷剂在蒸发器中变成低温低压的气体状态。
2. 压缩机：电冰箱内置的压缩机是整个制冷循环的核心部件。
当制冷剂以气体状态进入压缩机时，它会被压缩成高温高压的气体。
在这个过程中，压缩机会消耗一定的电能。
3. 冷凝器：压缩机出口的高温高压制冷剂通过冷凝器散热，变成高压冷却的液体状态。
冷凝器通常位于冰箱的背部或底部，通过散热器的方式将热量排出冰箱。
4. 膨胀阀：高压液态制冷剂通过膨胀阀减压，变成低压低温的液体状态。
膨胀阀限制了制冷剂的流动速度，使其压力和温度下降。
5. 蒸发器（冷藏室）：低压低温的制冷剂重新进入蒸发器，在此处变成低温低压的气体状态，吸收冷藏室内的热量，从而实现制冷效果。
制冷剂循环不断重复这个过程，从而持续保持冰箱内部的低温状态。
整个制冷循环过程中，制冷剂不断在蒸发器、压缩机、冷凝器和膨胀阀之间循环，
得以不断吸收和释放热量，从而实现电冰箱的制冷效果。
这个循环过程不需要外部加热或冷却，只需通过电能对压缩机进行供电。
项目四--电冰箱制冷循环与电气控制系统
电冰箱制冷主要依靠是压缩机制冷，而电动机 又是压缩机的原动力。电动机将电能通过压缩机 活塞运动转换成机械能，压缩机活塞的运动将蒸 发器内已经蒸发的低温、低压制冷剂蒸汽压缩后 转变吸回压缩机，然后压缩成为高压、高温的气 态制冷剂，并排至冷凝器中冷却。为高温、高压 的过热蒸汽，从而建立起使制冷剂液化的条件。
项目四 电冰箱制冷循环与电气控制系 统
电冰箱是一种小型的制冷装置。它广 泛地用于家庭、饭店、商场、医院和科 研单位。常用来冷藏、冷冻食物和药品 等。
4.1项目学习目标
4．2项目任务分析
4.3项目基本技能
4.3.1电冰箱制冷系统组成及工作原理 压缩式电冰箱制冷系统主要是由压缩机、冷凝器、干
燥过滤器、毛细管和蒸发器五大部件组成。 压缩机整体安装在冰箱的后侧下部，冷凝器多安装在冰箱
1．全封闭压缩机的启动
全封闭压缩机是由压缩机和电动机两部分组 成的。若电动机绕组的阻值正常，可按以下方法 对压缩机的启动进行检查。
（1）要进行压缩机的启动，可将压缩机从电 冰箱的制冷系统中断开或者取下后进行。因为制 冷系统出现严重堵塞。可能导致压缩机无法启动。
（2）要在启动压缩机前注意检查启动继电器 和热保护器的好坏。确认这些元器件无故障后， 再进行通电试验，看压缩机是否能正常启动运转。
4.3.3压缩机性能检测
按照我国标准，其安全性能检验是依据 GB4706.17-2004规定项目进行的。其中主要项 目是电气强度、泄漏电流、堵转，以及过载运行 试验等。
诚然，在实际工作中考虑到对于一台设计、 制造好的，并且正在使用的压缩机来说有一些性 能输入、输出功率，性能系数，制冷量，启动电 流、运转电流、噪音等。不做专项的性能检查， 而对全封闭压缩机的启动与吸、排气性能进行检 测，通过此项检测可以间接判断压缩机输入、输 出功率、性能系数、制冷量、噪音等性能。具体 如下：
电冰箱制冷系统
02 电冰箱制冷系统部件
压缩机
压缩机是制冷系统的核心部件，通过 压缩制冷剂，将低温低压的制冷剂气 体压缩成高温高压的气体，为制冷循 环提供动力。
压缩机的性能参数包括排气量、功率、 能效比等，这些参数决定了电冰箱的 制冷能力和效率。
压缩机类型主要有活塞式、旋转式和 涡旋式等，根据电冰箱的型号和性能 要求选择合适的压缩机类型。
。
蒸发器的维护保养包括定期清 理和除霜，保持其良好的传热
效果和使用寿命。
03 电冰箱制冷系统的工作流 程
制冷剂循环
制冷剂在蒸发器中吸收热量， 由液态变为气态，然后经过压 缩机压缩成高温高压气体。
高温高压的制冷剂气体进入冷 凝器，通过散热风扇向外界环 境散热，制冷剂由气态变为液 态。
经过节流装置，制冷剂由高压 变为低压，再次进入蒸发器， 完成循环。
蒸发器
蒸发器是制冷系统的另一个关键 部分，它使液态制冷剂蒸发成气
态，吸收热量并降低温度。
制冷原理简介
制冷循环
制冷循环由四个主要过程组成，包括 压缩、冷凝、膨胀和蒸发。制冷剂在 封闭系统中循环，不断改变状态以吸 收和释放热量。
热力学原理
制冷系统的运行基于热力学原理，如 热传导、热对流和热辐射。通过这些 原理，制冷剂将热量从冰箱内部传递 到外部，从而实现冷却效果。
绝热材料可以有效减少冷量损失，提 高电冰箱的保温性能，进一步降低能 耗。
新型制冷技术介绍
01
02
03
变频技术
变频技术可以根据电冰箱 的实际需求调节压缩机转 速，实现精确控温，降低 能耗和噪音。
自然冷源利用技术
利用自然冷源如地下水、 空气等作为冷却介质，可 以减少对电力资源的依赖， 降低能耗。
《电冰箱、空调器原理与维修》期中试题
学校_____________ 专业班级 学号 姓名装订线 密封线内不得答题 装订线 密封线内不得答题 装订线云阳职教中心电子技术学部期中考试《电冰箱、空调器原理与维修》试题一、单项选择题：（每小题2分，共40分）1.人工制冷的方法有变相制冷、气体膨胀制冷和（ B ）三种。
A.天然制冷B.热电制冷C. 氨制冷 2.国标规定，普通电冰箱使用时电压范围为（ C ）A. 190—240vB. 198—242VC. 187—242VD.140—260V 3. 单相交流感应电动机，需两套分相绕组，目的是（ A ）。
A. 产生启动转矩 B. 调速 C. 提高功率因素 D. 不趋同作用 4. PTC 启动元件在摄氏900C 下的阻值约为（ D ）欧姆。
A.15-47 B.50-100 C .5-10 D.205．根据SG215-84标准规定，电冰箱容积的单位都用（ C ）来表示。
A ．立方米 B ．立方英尺 C ．升 D ．吨 6．我国于（ B ）开始禁用R12制冷剂。
A. 2000年B.2005年 C ．2007年 D ．2009年 7氟利昂制冷剂中产生对大气污染的主要成分是( B )。
A ．氟 B ．氯 C ．氢 D ．溴8．机械式万用表电阻档的档位越低，其内部提供的电流（ C ）。
A ．越小 B ．不变 C ．越大 D ．以上都不是9．节流后进入蒸发器的制冷剂是（ C ）A.过冷液体B.饱和液体C.湿蒸气D.干蒸气 10．电冰箱的产品代号是（ B ）。
A ．B B ．C C ．D D.CD11．数字万用表的红表笔接内部电池的（A ）。
A. 正极B. 负极C. 地D. 都不是 12. 房间空调器的产品代号是（ A ） A.K B.C C.G D.F 13. 分体式空调器的结构代号是（ D ）。
A.K B.C C.G D. F 14. 电热型空调器的功能代号是( D )。
A.GB.WC.RD.D 15. KT3C —35A 空调器的额定制冷量是（ C ）W 。
家电维修试题及答案
一、填空题1.电热器具中常用的温度控制元件有：双金属片，磁性体，热敏电阻，热电偶，热敏晶体管，形状记忆。
2.电热水器的构造组成局部有：箱体系统、制热系统、控制系统、进出水系统。
3.电热器具中常用的加热方式有：电阻加热、远红外线加热、电磁感应加热、微波加热。
4.电热器具中的电热元件有电阻式、远红外、PTC电热元件。
5.电阻式电热元件有：开启式螺旋形，云母片式，金属管状，电热板，绳状。
6.家用电热器具中的温度控制器件有：双金属片、磁性温控元件、热电偶、热敏电阻。
7.电热器具中的功率控制元件有：开关换接控制，二极管整流〔全波/半波〕控制，晶闸管调功控制。
8.家用电器中的时间控制元件有：机械式定时器，电动式定时器，电子式定时器。
9.自动保温式电饭锅构造组成是：外壳、锅、电热板、磁性温控器和双金属片温控器。
10.电子自动保温式电饭锅构造组成是：外盖、盖、锅、加热板、锅体加热器、锅盖加热器、磁钢限温器、保温电子控制元件、开关等。
11.微波炉的构造主要由磁控管、波导管、炉腔、炉门、定时器和功率分配器、漏磁变压器等主要元器件组成。
12.普通微波炉中使用的电动机有：定时电动机、转盘电动机、风扇电动机、功率调节电动机。
13.对微波具有透射特性的材料有：玻璃、瓷、云母、聚四氟乙烯、聚丙烯、枯燥纸等绝缘性物质。
1.电风扇调速方法有：。
电抗器法，抽头法〔L法和T法〕，无级调速法。
2.电风扇的摇头机构由减速器，四连杆机构，控制机构，保护机构。
组成。
3.红外遥控电风扇光敏接收二极管到单片机间电路的功能是：选频放大、峰值检波、整形。
4.一般电风扇都采用机械发条式定时器，主要由发条、减速轮系、摆轮等组成。
1.普通双桶洗衣机的洗涤电动机通常有4种功率规格：90W，120W，180W与280W，2.滚筒式洗衣机的特点有：洗涤围广、洗净度高、容量大、被洗涤衣物不缠绕、不打结、磨损率小1.按功能分，吸尘器的类型有：干式吸尘器、干湿两用吸尘器、旋转刷式地毯吸尘器、打蜡吸尘器等。
整机压缩机部分基础知识(简易)
制冷原理和制冷剂1. 冰箱的制冷原理家用电冰箱是一种小型的家用制冷设备，主要用于食品的储藏，它的心脏部件就是全封闭式冰箱压缩机。
我们从右边的示意图来介绍一下电冰箱制冷系统的基本结构和制冷原理。
1.1 家用电冰箱制冷系统的基本结构电冰箱制冷系统主要由蒸发器、压缩机、冷凝器和毛细管组成一个封闭的循环系统。
在这个封闭的循环系统中充灌的是一定量的制冷剂。
它在制冷系统中循环流动，把冰箱冷藏和冷冻室中食品的热量带到冰箱外面，达到制冷的目的。
压缩机为制冷剂的循环流动提供了动力。
1.2 家用电冰箱制冷原理1、制冷剂在蒸发器里吸收冰箱内的热量后由低压液体汽化为气体，使箱内温度降低。
2、变成气态的制冷剂被压缩机吸入，靠压缩机做功把它压缩成高温高压的气体，再排入冷凝器。
3、在冷凝器中制冷剂不断向周围空间放热，逐步凝结成低温高压液体。
4、这些高压液体通过毛细管节流降压后流入蒸发器，在蒸发器里连续不断地汽化，吸热降温。
就这样，冰箱利用电能做功，借助制冷剂的物态变化，把箱内蒸发器周围的热量运送到冷凝器里去放出，如此周而复始不断地循环，以达到制冷目的。
2. 压缩机工作原理往复活塞式压缩机的工作过程由吸气→压缩→排气→膨胀这四个过程组成一次循环。
下面的简图有助于大家理解这四个过程。
2.2 冰箱行业常用的制冷剂1、冰箱行业常用制冷剂有：R12（二氟二氯甲烷）、R600a（异丁烷）、R134a（四氟乙烷）以及一些多元混合工质。
2、R12是冰箱行业以前广泛使用的传统制冷剂。
由于R12对臭氧层有较强的破坏作用，且温室效应明显，根据《蒙特利尔议定书》的规定，国际上已经禁止使用。
3、R12的替代方案主要有2种，一种是以美国和日本为代表的采用R134a制冷剂的替代方案；另一种是以德国为代表的采用R600a等碳氢化合物作为制冷剂的替代方案。
4、制冷剂环境影响指标对比1. 制冷量和能效比（COP）1.1 制冷量是表征压缩机制冷能力的量，决定了压缩机制冷能力的强弱，制冷量的单位是瓦（W）。
电冰箱制冷系统结构与工作原理介绍
二、电冰箱的结构特点
15
㈠、压缩机的外形图： 压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图： 电冰箱背部
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。
㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
毛细管 干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过
滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
双门间冷式电冰箱的制冷循环图：

- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双门间冷式电冰箱的制冷循环图：
蒸发器
间冷式电冰箱：依靠 风扇强制吹风的方式 使冷气在电冰箱内循 环，从而达到制冷的 效果 。这种冰箱冷 冻室和冷藏室均不结 霜，故称无霜电冰箱。 箱内温度均匀性好， 冷冻室冷藏室温度通 过各自的温控器进行 调节。
风扇
风门
直冷式、间冷式电冰箱的制冷循环图：
间冷主 蒸发器
冷凝器
直接安装在电冰箱外表面的冷凝器，称为外露式冷凝器 。在正常工作时 用手摸冷凝器，入口处温度较高，出口温度较低。内藏式冷凝器泄漏后， 一般只能外接一个冷凝器。来自㈢、毛细管的实际外形图：
图中又细又长的管子 为毛细管，其一端接 干燥过滤器，另一端 接蒸发器。管径为 0.5～1mm之间，长 度约为3mm。实际 使用中，通常需要使 毛细管中制冷剂保持 一定的过冷度，以避 免制冷剂提前汽化， 所以，交毛细管志温 度较低的吸气管焊接 在一起，长度为1m 左右，其余绕成环形。
毛细管
干燥过滤器
㈣、干燥过滤器的实际外形图：
为避免毛细管发生冰 堵、脏堵，在冷凝器 与毛细管之间焊接有 干燥过滤器 。干燥过 滤器易发生脏堵，正 常情况下干燥过滤器 两端没有温差，发生 脏堵时，会使制冷量 下降或根本不制冷， 干燥过滤器的两端有 明显的温差。一般每 次在打开制冷系统管 路后，都要更换新地 干燥过滤器。
B
CD 225 W U
产品代号:（家用电 冰箱为B） 用途分类代号： 冷藏箱为C，冷冻 箱为D，冷藏冷冻 箱为CD.
规格代号， 有效容积， 用阿拉伯 数字表示， 单位为升。
有霜电 冰箱不 表示， 无霜电 冰箱用 W表示。
改进设计 序号，用 大写英文 字母表示
㈣、电冰箱上的铭牌：
从电冰箱的铭牌上可获得许多信息，如制冷剂的种类及装入量、生产日期等 . （目前，家用电冰箱的制冷剂多采用R12和R134a. R600a等）
电冰箱制冷系统和工作原理
电冰箱制冷部件结构特点
一、电冰箱的种类和工作原理
㈠、电冰箱制冷系统的结构原理： 蒸发器
⒈电冰箱由 箱体、制冷 系统、控制 系统三部分 组成。
冷凝器
毛细管 干燥过滤器 ⒉电冰箱的制冷 系统主要包括蒸 发器、冷凝器、 毛细管、干燥过 滤器和压缩机 压缩机
电冰箱工作原理
⒈电冰箱的组成：电冰箱的制冷系统主要包括蒸 发器、冷凝器、毛细管、干燥过滤器和压缩机。 ⒉电冰箱的工作原理： ⑴.制冷剂气体经压缩机压缩为高温高压的过热蒸 气，并经压缩机的排气管进入冷凝器，过热蒸气在 冷凝器中冷凝为高温中压的液体。 ⑵.高温中压的制冷剂液体经干燥过滤器过滤后进 入毛细管，经毛细管节流降压后由高温中压变为低 温低压。 ⑶.低温低压的制冷剂液体在蒸发器中大量吸收外 界热量而汽化为饱和蒸气，实现制冷，然后在吸气 管中变为低压蒸气，再被压缩机吸入维持循环 。
直冷蒸 发器
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
多门电冰箱的实物图：
冷藏室采用空气自然对流降温方式 ，冷冻室采用强制对流降温方式
㈢、电冰箱上的标示：
B表示家用电冰箱
表示四星级电冰箱
191表示电冰箱容积为191L C表示冷藏箱，D表示冷冻箱， CD表示冷藏冷冻箱
此电冰箱上的标示表示本电冰箱为家用冷藏冷冻式191L四星级电冰箱
㈡、常见电冰箱外观示意图：
从外观上，电冰箱可分为单门电冰箱、双门电冰箱(常见)和多门电冰箱
单门电冰箱的实物结构图：
单门电冰箱从外形上看比较小巧，只有一个蒸发器，能存放少量食物。 它的蒸发器有内藏式和外露式两种。
单门电冰箱的实物结构图： 蒸发器 接水盘 冷凝器
温控器 电冰箱 箱门
钢板 果菜盒
二、电冰箱的结构特点
15
㈠、压缩机的外形图：
压缩机工艺管
压缩机回气管
压缩机排气管
电冰箱中使用的大多是将压缩机与驱动电机组合在一起的全封闭式压缩机。 有三根管子：较粗的是吸气管（回气管），较细的是排气管，还有一根是 工艺管，用来封住摧剂和安装表阀以进行检测工作的。
㈡、冷凝器的实际外形图：
电冰箱背部
压缩机
单门电冰箱采用空气自然对流的降温方式，箱内温度不均匀，蒸发器易 7 结霜。
双门电冰箱的实物结构图：
早期的电冰箱
目前流行的电冰箱
双门直冷式电冰箱的制冷循环图：
冷冻室蒸发器
冷冻室(-6oC～-
冷藏室蒸发器
18oC)和冷藏室 (0oC～10oC)的蒸 发器直接吸收食 物和箱内周围空 气的热量，实现 制冷。这类电冰 箱冷冻和冷藏室 各有一个蒸发器。
电冰箱星级规定
星级 符号 冷冻室温度(oC) 冷冻室储藏期
一星
二星 高二星 三星 四星
* ** ** *** ****
不高于-6（≤-6）
7天
不高于-12（≤-12） 1个月 不高于-15（≤-15） 1.8个月 低于-18（＜-18） 低于-24（＜-24） 3个月 6～8个月
电冰箱型号表示方法和含义
干燥过滤器
㈤、吹胀式主蒸发器的实际外形图：
吹胀式蒸发器一般由锌铝 复合板或印制复合板吹胀 而成,其传热性能好,管路 分布合理,一旦出现泄漏 不易修复,需要在外侧周 围重新布管 。 为了防止管路生锈，在摧 管道中除了有制冷剂外， 还有少量的冷冻油在其中 流动，如果管路有泄漏， 冷冻油也会流出，造成油 污，这是检漏的方法之一。
