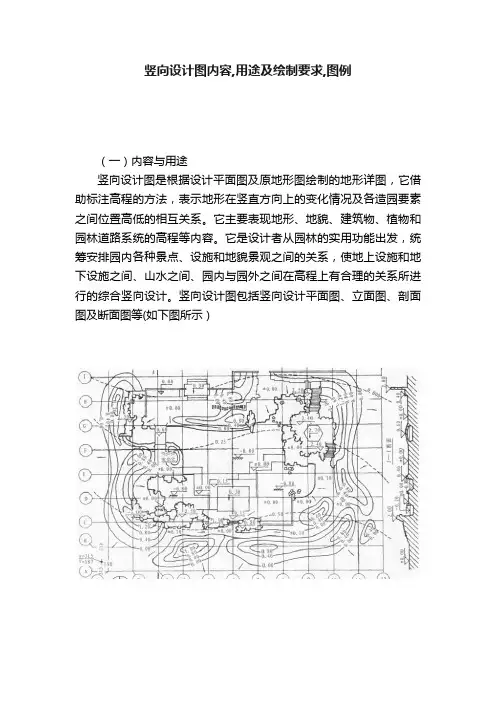

竖向设计图内容,用途及绘制要求,图例（一）内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。
它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。
它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。
竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）（二）绘制要求竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。
1．平面图(l)绘图比例及等高距。
平面图比例尺选择与总平面图相同。
等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。
(2)地形现状及等高线。
地形设计采用等高线等方法绘制于图面上，并标注其设计高程。
设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。
等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。
假设周围平整地面高程定为 0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。
高程单位为m，要求保留两位小数。
(3)其他造园要素。
①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。
②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。
湖底为缓坡时，用细实线绘出湖底等高线并标注高程。
若湖底为平面时，用标高符号标注湖底高程。
③山石：用标高符号标注各山顶处的标高。
④排水及管道：地下管道或构筑物用粗虚线绘制。
竖向设计图
竖向设计图一，内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注两程的方法表示地形在竖直方向上的变化悄况，是选园时地形处理的依据。
二、绘制要求1.绘翻等高线和水位线根据地形设计，选定等高距，用细实线绘出设计地形等高线，用细成线绘出原地形等高线。
等高线上应标注高程，高程数字处等高线应断开，高程数宇的字头应朝向山头.数字要排列整齐。
周围平位地面高程为AM，高于地面为正，数字前.+’号省略;低于地面为负.数宇幼应往写“一，号。
高程单位为。
，要求保留两位小数。
对千水体，用特粗实线农示水体边界线(即驳岸线)。
当湖底为级坡时，用细实线绘出湖底等高线，同时均需标注高程，井在标注高程数字处将等高线断开。
当湖底为平面时，用标高符号标注湖底高程，标高符号下面应加画短横线和4S0线表示湖底。
2.标注建筑‘山石‘道路高程将总平面图中的建筑、山石、道路、广场等位且按外形水平投影轮廓绘制到竖向设计图中，其中建筑用中粗实线.山石用粗实线，广场、道路用细实线，建筑应标注室内地坪标高，以筋头指向所在位置。
山石用标高符号标注最高部位的标高。
道路高程一般标注在交汇、转向、变坡处，标注位皿以圆点表示，圃点上方标注高程数字。
标注排水方向根据坡度，用单筋头标注雨水排除方向，如图s-9所示。
4.绘封方格网为了使于施工故线，竖向设计图中应设皿方格网.设皿时尽可能使方格某一边落在某一固定建筑设施边线上(目的是便于将方枯网测设到施工现场)，每一网格边长可为s 二、10。
、20。
等，按需而定，其比例与图中-致。
方格网应按顺序编号，规定:横向从左向右，用阿拉伯数字编号;纵向自下而上，用拉丁字母编号，并按侧皿墓准点的坐标，标注出纵横第一网格坐标。
s.绘翻比例.指北针.注IF标肠栏、技术里求娜局部断面图必要时，可绘制出某一剖面的断面图，以便立观地表达该剖面上经向变化悄况，如图6-9中断面图所示.三.竖向设计图的阅读I.粉图名、比例、指北针、文字说明了解工程名称，设计内容、所处方位和设计范围。
竖向设计的方法及内容
第3节 竖向设计的方法
竖向设计
1.竖向设计的一般步骤
·收集、核实竖向设计的有关资料 ·场地的总体书香布局 ·场地的排水组织与道路的竖向布置 ·确定场地地形的具体书香布置方案——地形坡度、地面高程、坡 度与距离、对外衔接 ·拟定建筑物室内外标高 ·土方平衡 ·场地竖向的细部处理
竖向设计
3.场地排水组织与防洪
竖向设计
·场地雨水的排水方式
（1）自然排水方式 （2）明沟排水方式 （3）暗管排水方式 （4）混合排水方式
·场地整平坡度的要求
·雨水口的布置
·雨水明沟的布置
（1）雨水明沟的形式——土沟、砖沟和石砌沟、混凝土沟 （2）雨水明沟的断面尺寸 （3）雨水明沟的布置
①减少与其他设施的交叉 ②与自然地形相适应 ③避免不利水力条件 ④满足明沟距其他建、构筑物的净距要求
（1）视觉界面的优化 ——视觉面积控制、轮廓线的协调
（2）视点变化的考虑 （3）肌理协调
——建筑与树木植被、建筑与石肌理、建筑与断层岩石
3. 景观空间设计
（1）景观空间的特性 （2）建筑与自然景观空间的关系 （3）山地景观空间的塑造——空间的序列、界面
4.景观情感设计
山地建筑对“景观情感”的表现，离不开设计者对文化北京的深刻理
①场地的自然地理特征 ②建、构筑物的布局与基础埋深 ③室外场地的使用要求 ④工程技术方面的要求 ⑤其他因素
·自然地面坡度的划分
——平坡、缓坡、中坡、陡坡、急坡
3.台阶式布置
在台阶式竖向布置中，整个建筑物场地可由分别处于不同高程上的若 干台阶组成。它的布置应根据场地的自然地理特征、功能分区、内外交通 组织、建筑密度和建、构筑物的占地尺寸等因素合理确定。
竖向施工图绘制要求
竖向施工图绘制要求
【学员问题】竖向施工图绘制要求？
【解答】一、内容与用途
竖向施工图主要表示地形在竖直方向上的变化情况，为造园工程土方调配预算、地形改造的施工提供依据，是指导园林土方工程施工的技术性文件。
竖向施工图主要包括平面图、断面图和做法说明等。
二、绘制要求
1.平面图
（1）图的比例尺为1：100～1：500.
（2）画等高线。
设计地形和原地形的高程用等高线表示，等高距为0.250.5m.水池池底高程若用等高线表示，水面要标出最低、最高及常水位。
（3）标注高程。
标明建筑室内外和出人口、土（假）山山顶、水体驳岸岸顶、岸底的标高，道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。
（4）画出排水方向、雨水口位置。
必要时可增加土方调配图，方格为2mx2m～l0mx10m，注明各方格交点原地面标高、设计标高及填挖高度，并列出土方平衡表。
2.断面图对于重点地区、坡度变化复杂地段可增加断面图。
并标明各关键部位的标高。
图的比例尺为1：201：50.
3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等加以说明。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
竖向设计图内容,用途及绘制要求,图例

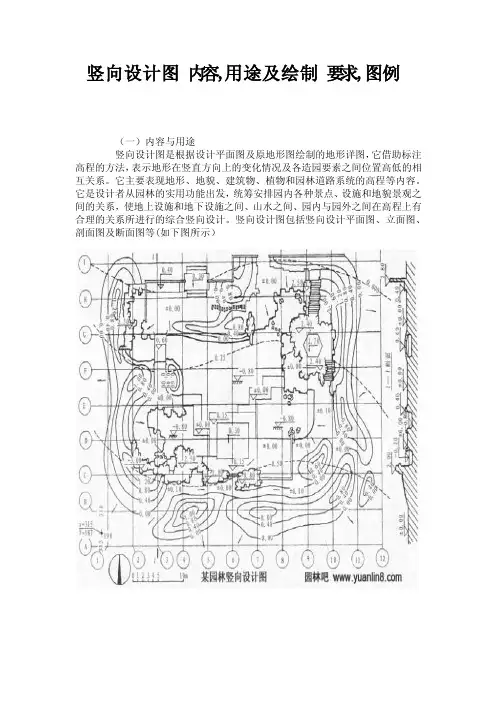

竖向设计图内容,用途及绘制要求,图例（一）内容与用途竖向设计图是根据设计平面图及原地形图绘制的地形详图，它借助标注高程的方法，表示地形在竖直方向上的变化情况及各造园要素之间位置高低的相互关系。
它主要表现地形、地貌、建筑物、植物和园林道路系统的高程等内容。
它是设计者从园林的实用功能出发，统筹安排园内各种景点、设施和地貌景观之间的关系，使地上设施和地下设施之间、山水之间、园内与园外之间在高程上有合理的关系所进行的综合竖向设计。
竖向设计图包括竖向设计平面图、立面图、剖面图及断面图等(如下图所示）（二）绘制要求竖向设计图在总体规划中起着重要作用，它的绘制必须规范、准确、详尽。
1．平面图(l)绘图比例及等高距。
平面图比例尺选择与总平面图相同。
等高距（两条相邻等高线之间的高程差）根据地形起伏变化大小及绘图比例选定，绘图比例为1：200、1：500、1：1000时，等高距分别为0.2、0.5、1m。
(2)地形现状及等高线。
地形设计采用等高线等方法绘制于图面上，并标注其设计高程。
设计地形等高线用细实线绘制．原地形等高线用细虚线绘制。
等高线上应标注高程，高程数字处等高线应断开，高程数字的字头应朝向山头．数字要排列整齐。
假设周围平整地面高程定为0.00，高于地面为正，数字前“一”号省略；低于地面为负．数字前应注写“一”号。
高程单位为m，要求保留两位小数。
(3)其他造园要素。
①园林建筑及小品：按比例采用中实线绘制其外轮廓线，并标注出室内首层地面标高。
②水体：标注出水体驳岸岸顶高程、常水水位及池底高程。
湖底为缓坡时，用细实线绘出湖底等高线并标注高程。
若湖底为平面时，用标高符号标注湖底高程。
③山石：用标高符号标注各山顶处的标高。
④排水及管道：地下管道或构筑物用粗虚线绘制。
并用单箭头标注出规划区域内的排水方向。
为使图形清楚起见，竖向设计图中通常不绘制园林植物。
2．立面图在竖向设计图中．为使视觉形象更明了和表达实际形象轮廓，或因设计方案进行推敲的需要，可以绘出立面图，即正面投影图，使视点水平方向所见地形、地貌一目了然。
园林制图之竖向设计图
园林制图之竖向设计图
名称
粗
点 划中 线细
双粗 点中 划 线细
折断 线
细
波浪 线
细
线型种类和用途
线型
线宽
用途
1.吊车轨道线 b 2.结构图中的支撑线
0.5b 土方填挖区的零点线
分水线、中心线、对称线、定位轴 0.35b 线
5
a
25
园林制图之竖向设计图
Байду номын сангаас
园林制图之竖向设计图
•A0—A3立式幅面
•A4立式幅 面 园林制图之竖向设计图
•标题栏 •会签栏
园林制图之竖向设计图
•二、图线
• 图线主要有： 实线、虚线、点画线、 • 双点画线、折断线、波浪线等。
园林制图之竖向设计图
名 称
粗
实 中
线 细
粗 虚
中 线
细
线型种类和用途
• 园林建筑工程图
园林制图之竖向设计图
园林制图之竖向设计图
园林制图之竖向设计图
园林制图之竖向设计图
园林制图之竖向设计图
