竣工图编制的基本要求.

竣工图的编制要求

竣工图的编制要求
1、凡新建、扩建、改建的建设项目，在项目竣工后都应编制竣工图。

2、竣工图的编制工作由项目建设管理单位负责组织协调。

3、竣工图应完整、准确、清晰、规范，签字手续完备、真实反映项目竣工验收时的实际情况，编制深度应与施工图的编制深度一致；竣工图的批准人、校核人、编制人员应在竣工图上签字，不得由他人代签、不得用印章代替签名、不得用打印代替签名
4、建设过程中按施工图进行施工未作任何改动的图纸，由设计单位在施工图上加盖竣工图章，全部竣工图目录应重新编制，施工图阶段改为竣工图阶段，并签署竣工图的编制日期，由施工单位和监理单位审核无误后，加盖竣工图章
6、建设过程中发生了修改的施工图，竣工图编制单位应根据工程变更单、工程联系单、通知单等有关文件以及现场施工验收记录、调试记录等重新编制竣工图。

重新编制的竣工图，图标设计阶段应由施工图阶段改为竣工图阶段，图纸编号按原施工图图号，其中设计阶段代字“S” 改为“Z”，签署竣工图的编制日期；重新编制的竣工图，由施工单位和监理单位审核无误后，逐张加盖竣工图章。

竣工图编制单位（设计院）不需加盖竣工图图章
7、竣工图图章应使用红色印泥，盖在标题栏附近空白处。

竣工图的编制要求(详细)

竣工图的编制要求竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。

” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。

△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。

⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。

⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。

具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。

竣工图编制要求

竣工图编制要求WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

资料员教程：竣工图编制的要求

资料员教程：竣工图编制的要求资料员，你知道吗，竣工图编制的要求是什么呢？锦毅教育老师和大家一起学习，希望对大家有帮助其编制要求如下：1、竣工图按单位工程编制，并有详细的编制说明和目录；2、竣工图按GB10609.3—2009《技术用图复制折叠方法》，统一折叠成297×210mm（A4）图幅，内折式，外翻图标；3、竣工图应为新图，凡按图施工没有变动的，可计算机复制施工图，并逐张加盖竣工图章（竣工图章式样见附件二），凡结构形成，断面尺寸、平面线型布置、标高、数量等有改变，均应重新绘制竣工图；4、竣工图应准确、清楚、完整、统一、真实反映工程竣工验收时的实际情况。

竣工图的检查审核程序编制人员（施工员或资料员）将竣工图编制完成之后，交由编制单位技术负责人检查审核并签字，再由专业监理工程师审核签字确认。

监理单位负责对所辖各编制单位的督促、协调、审核、汇总，经检查合格后移交给建设单位。

建设单位负责对监理单位移交的竣工文件进行整理、汇总、对建设项目工程竣工文件进行清点、编目、归档，形成符合要求的档案资料。

竣工图所要盖章有：1、竣工图章2、“见设计变更通知单第年号条”章3、“见年月日设计图纸会审第条”章4、“见工程洽商单第条”章5、设计院公章6、设计院出图章7、设计师执业章8、建设单位9、监理单位确认章盖在折叠好后的竣工图图标栏上方空白处资料员教程：竣工图编制的要求竣工图章：编制人为施工员，审核人为项目经理，技术负责人为项目技术负责人，总监为总监理工程师，现场监理为该专业的监理员改竣工图的技巧：最后发的变更最先改，最早发的变更最后改，如果同一部位有多次变更则以最后一次变更为准进行修改。

竣工图修改的依据有：图纸会审、设计变更通知单、工程洽商单竣工图章盖章的位置要求：图标栏上方空白处，且折叠好后看得到。

设计变更发放的流程：设计院出设计变更→设计院盖设计师执业章、公章、出图章→发给建设单位→建设单位盖章并予以确认→发给监理单位→监理单位盖章并予以确认→发施工单位签收→施工单位按设计变更内容进行施工。

竣工图编制基本要求

一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。

2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。

3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。

4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。

重绘图按原图编号，末尾加“竣”字。

新图图标内应注明“竣工阶段”。

5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。

要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。

7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。

9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。

10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。

11．竣工图按专业、图号排列。

12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。

14．全部竣工图均永久保存。

二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。

2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。

3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。

4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。

竣工图编制的基本要求

五、竣工图的整理方法

1、竣工图编制的套数：一般要求不少于四套，四套的归属是：建设单位二套，一套先用于工程结算，然后存建设单位档案室，另一套要移交物业管理部门；当地城建档案馆一套；施工单位一套。 2、用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图，不得使用复印的图纸。复印的图纸虽然盖上了红色的设计专用章的施工图是不能做竣工图用的。

杠(划)改法：

叉改法：

（5）画大样改绘：在原图上标出应修改部位的范围，后在须要修改的图纸上绘出修改部位的大样图，并在原图改绘范围和改绘的大样图处注明修改依据。（6）另绘补图修改：如原图纸无空白处，可把应改绘的部位绘制硫酸纸补图晒成蓝图后，作为竣工图纸，补在本专业图纸之后。具体做法为：在原图纸上画出修改范围，并注明修改依据和见某图(图号)及大样图名；在补图上注明图号和图名，并注明是某图(图号)某部位的补图和修改依据。

4、施工单位编制人、审核人、技术负责人和监理单位的现场监理和总监在竣工图章上签字；建设单位相关责任人在严格审核后签字并加盖公章。 5、施工单位不能使用设计光盘自行晒图做竣工图，因为设计施工图上必须有设计单位盖了设计专用章。

（二）凡在施工中有一般性变更，但能将原施工图加以修改补充，能反映竣工实际的，可不重新绘制竣工图。 1、用原设计施工图代替竣工图 2、原设计施工图上必须有设计单位盖了设计专用章

（三）重新绘制的竣工图要符合以下要求 1、凡施工图结构、工艺、平面布置等有重大改变，特别是基础、重要结构、管线等隐蔽部位变更较多的或变更部分超过图面1/3的，应当重新绘制竣工图。 2、重新绘制的竣工图要求与原图比例相同。

竣工图的编制要求

竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。

”要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。

△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。

⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。

⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。

具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。

关于竣工图编制的全面指导

关于竣工图编制的全面指导竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件，是工程竣工验收和未来运维、改建、扩建的重要依据。

本指导旨在详细说明竣工图编制的要求、程序、内容和方法，以保证竣工图的准确性、完整性和规范性。

一、竣工图编制的基本要求1. 真实性：竣工图应真实反映工程建设的实际情况，不得有任何虚假和误导信息。

2. 完整性：竣工图应包括所有施工图纸和相关信息，不得遗漏任何部分。

3. 规范性：竣工图的编制应严格遵守国家相关标准和规定，确保图面清晰、标注准确。

4. 准确性：竣工图中的数据、尺寸、材料等应与实际工程完全一致，确保图纸的准确性。

二、竣工图编制的程序1. 收集资料：收集工程建设的所有设计文件、施工记录、验收报告等相关资料。

2. 整理资料：对收集到的资料进行分类、整理，确保所有资料的完整性和准确性。

3. 编制竣工图：根据收集和整理的资料，按照规范要求编制竣工图。

4. 审核竣工图：由专业人员进行竣工图的审核，确保图样的准确性和完整性。

5. 审批和存档：通过审核的竣工图需经过相关部门的审批，并按照规定进行存档。

三、竣工图编制的内容1. 图纸目录：列出竣工图的所有图纸名称、编号和页码，方便查阅。

2. 设计说明：包括工程概况、设计依据、主要材料和设备、施工要求等。

3. 施工图：包括平面图、立面图、剖面图、细部图等，详细表达工程结构、构造和设备安装情况。

4. 验收报告：包括工程验收记录、质量评定、问题及整改情况等。

5. 其他相关资料：如工程照片、视频、变更记录等。

四、竣工图编制的方法和技巧1. 使用专业软件：使用AutoCAD、Revit等专业软件进行竣工图的编制，确保图样的清晰和准确。

2. 规范标注：按照国家标准进行图样标注，包括尺寸、材料、工艺等。

3. 图纸目录管理：利用图纸目录管理工具，方便快捷地更新和调整图纸信息。

4. 审核流程：建立严格的审核流程，确保竣工图的质量。

竣工图编制说明

竣工图编制说明一、竣工图内容基本建设工程竣工图分建筑竣工图、结构竣工图、给排水竣工图、电气安装竣工图等内容。

二、竣工图的基本要求1、编制竣工图的人员、时间应由施工单位的工程施工技术人员承担，不能由他人代编；应在施工过程中跟随工程进度及时进行编制。

2、图纸更改和重新绘制竣工图的要求(1) 当工程更改不大时（一般性变更），可用绘图墨水直接在原“施工图”（必须是蓝图）上修改至与实际情况相符，并在修改部分加盖“修改章”注明修改依据，然后加盖“竣工图”章，经有关责任人审查、签字。

(2) 当工程更改较大时，在原施工图上修改已不能表现竣工实际情况，则必须重新绘制竣工图，并写好图标。

(3)在原施工图上修改，一律采用“×”改和“/”改的方法(4)如工程完全按图施工，则可直接在原施工图（新图）右下角或空白处加盖“竣工图”章，经有关责任人审查签字后作为竣工图。

开县新县城规划区范围内的所有建设工程，均要求重新绘制竣工图。

*3、质量要求(1)竣工图的图形和有关文字说明必须准确清楚，反映现场变更实际，做到图物、文字一致，没有错误遗漏和含混不清的地方。

(2)竣工图做到指示明确，整齐美观，便于查阅。

图纸上的更改，只能杠改或叉改，不能刮改，不能字改字，保证图面整洁。

(3)每一张竣工图都必须由施工单位加盖“竣工图”章，图章内的字签完，图纸名称填正确。

(4)编制竣工图必须用碳素墨水书写和绘制，不得用圆珠笔等易褪色的墨水绘制。

(5)用施工蓝图改制竣工图时，必须使用新蓝图。

(6)竣工图应以4号图纸基本幅面的尺寸（297mm×210mm）为准，竣工图的保存要求采用不装订形式为宜。

4、制竣工图常用几种标注符号杠改线：用于杠改图形尺寸和文字说明。

采用单线直杠：“————”叉线：用于划掉图形和图线采用单叉线“×”引出标注线，用于图形的注记说明。

注记说明40mm15mm更改部位更改部位附图一： “修改章”式样40mm附图二：竣工图章10015 25 608 8 8 56 8 8 8 8注：竣工图必须签字齐全，不准盖私章，不准代替签字。

竣工图编制要求

竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图，竣工图一般由施工单位负责编制。

公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。

施工单位有采用标准图、通用图的，由施工单位移交建设单位一套本单位采用的标准图、通用图，纳入竣工文件。

1.2竣工图应完整、准确、规范、清晰、修改到位，真实反映竣工时的实际情况。

1.3竣工图一律采用CAD绘制。

1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。

1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况；对各部建筑尺寸、建筑材料和建筑标高注写明确，一目了然，关键部位应附放大样图，变更设计应纳入竣工图；根据竣工图能够详细了解工程全貌及其具体建筑位置；1.6图上有施工里程的地方，都要加注统一里程；准确计算出全部工程数量；在运营期间，对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。

1.8竣工图编制完成后，监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。

1.9竣工图打印采用硫酸纸蓝晒工艺。

竣工图签署必须签署在蜡底图上，然后晒制蓝图。

2.0竣工图移交给建设单位时，需移交蜡底图、蓝图、DWG版电子CAD图（含字体库）及PDF版电子CAD图一份。

2.竣工图编制注意事项2.1图幅、图标、角标。

2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准，如果图幅需要加长，按1/8的模数延长。

2.1.3角标的半径为7.5mm。

如果多张横断面图，第一张图和最后一张图同时有图标和角标，中间只采用角标（在横线以下写总张数，横线以上写分张数，如1/30……30/30）。

2.2图标：所有签字均签在底图上，再晒蓝图。

图标中字体均采用5号字，如工程名称及图名字数较多时，可酌情缩小字号；如图名不能直接反映该图所属专业时，应在图名上方标明××专业；竣工图号可按原施工设计图各专业图号编排，但需将施工图中的“施”字改成“竣”字，且施工图图号不能重复。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检•3•4•5•6•7要求。

•1行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。

（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。

禁用圆珠笔、铅笔或其他易褪色的墨水绘制。

最好是利用电脑重新绘制竣工图。

•2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写体不得潦草。

•3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。

•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。

描绘线划•5•1•2•3•4•5（含——•6竣工图编制说明1 竣工图总说明1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）；2）开、竣工日期；3）施工依据；4）新工艺、新材料；A 若原设计图无变更，可直接利用；B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上。

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制基本要求

四、竣工图的编制单位与编制套数：
竣工图的编制单位是施工单位，归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号] 《关于编制基本建设竣工图的几项暂行规定》执行。因为施工单位是建筑产品的直接生产者，对工程变更最清楚。该规定指出建设工程实行总承包的工程，总承包单位负责其自建项目竣工图的编绘工作，分包单位负责所分包工程竣工图的编绘工作，分包单位没有能力编绘的，由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外，一般要求不少于三套，三套的归属是：城建档案馆一套，使用单位一套，建设单位主管机关档案室一套。因编制竣工图须增加的图纸，由建设单位负责及时提供给施工单位。
九、为了做好基本建设工程竣工图的编制工作，各主管部门可根据具体情况制订有关细则。
十、本规定从批准、颁布之日起开始试行。过去的有关规定，与本规定相抵触者，按本规定执行
一、竣工图的概念
竣工图是工程竣工档案的核心组成部分，它是把理想化的工程设计兰图（施工图）经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后，真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工图与施工图的本质区别。
3竣工图是司法鉴定裁决的法律凭证
竣工图具有司法鉴定裁决的法律凭证作用，对于一个重大的工程质量事故的技术鉴定，首先要对工程图纸进行核对，检查施工单位是否严格按图施工，有变更的部位是否经过设计同意，签字手续是否完备，其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。

竣工图编制的基本要求

竣工图编制的基本要求1. 竣工图的概念竣工图是工程建设项目完成后，用于表明工程实际状况的一种图纸。

它是建筑工程的重要文物证明之一，也是施工和验收工程的依据之一。

2. 竣工图的种类竣工图包括建筑工程竣工图、装修工程竣工图、市政工程竣工图等。

在建筑工程中，竣工图又可以分为总平面图、立面剖面图、结构布置图、安装示意图、设备平面布置图等。

3. 竣工图编制的基本要求竣工图的编制要求非常严格，主要根据以下要求进行：3.1 严格遵循国家标准竣工图的编制必须严格遵循国家标准，包括《建筑工程图样与制图》、《城市规划术语》等相关标准。

只有按照标准要求制作的竣工图才能达到规范合格的水平。

3.2 编制清晰、准确竣工图的编制必须要清晰、准确。

图纸上的信息应该尽可能详细，表达准确，能够清晰地表现出实际情况。

而且细节要注意，尺度和比例也必须严格遵循。

3.3 符合国家相关法规竣工图的编制还必须符合国家相关法规，尤其是建筑法、城市规划法等法规，满足法律法规方面的要求。

3.4 严格保密竣工图的信息属于敏感信息，必须严格保密。

相关人员必须签署保密协议，保证信息不外泄。

3.5 完整、合理竣工图的编制要求图纸完整，合理性强。

要保证图纸能够准确反映工程现场实际情况，从而能够成为工程交接、验收的重要依据。

4. 竣工图编制的流程竣工图的编制流程包括以下几个环节：4.1 工程资料收集和准备在编制竣工图之前，必须充分收集工程施工、竣工、验收的相关资料，包括施工图、工程档案、资料证明等。

此外还需要对各种资料进行核查、检验，确保准确性和完整性。

4.2 竣工图的测量实施竣工图的编制离不开实地测量。

施工单位要派专业的测量人员对建筑施工过程中的各项数据进行实测并记录下来。

4.3 竣工图的制图测量数据统计完毕后，需要将测量数据进行处理，同时在计算机上制作成符合标准和要求的竣工图。

4.4 竣工图的审核与修改制作好的竣工图需要进行审核和修改。

竣工图审核人员应是专业技术人员，能够对图纸的合理性、准确性、完整性进行严格的审核。

竣工图编制要求

竣工图编制要求
一、竣工图的编制应在盖有设计院出图章、注册设计师章和设计审核章的的蓝图上进行绘制，报送的竣工图图样清晰，图表整洁，无破损，签字盖章手续完备。

二、绘制竣工图须符合制图规范，做到图形清晰和字迹工整。

绘制与注记要用碳素墨水笔。

三、所有竣工图均应加盖竣工图章。

竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

“竣工图章”应使用不易褪色的红色印泥，应盖在图标栏上方空白处。

还须加盖施工单位和监理单位公章。

要求：竣工图章上需签字的人员，不允许只签字不审核图纸。

四、变更依据
图纸会审记录、设计变更单、技术核定单、工程业务联系单等修改。

五、图纸变更注记方法
竣工图必须与工程实物相符，与设计变更通知单等有关资料一致，所有修改内容必须修改到位，竣工图的修改、注记方法规定如下：
1、对于少量文字和数字的修改可用扛改法。

即用一条实线将被修改的部分划去，在其附近适当的位置填写变更后的内容，并注明修改依据和注记人、注记日期。

2、对少量图形的修改可采用叉改法。

即用“×”将被修改部分划去，在其附近适当的位置画上修改后的图形，注明修改内容及修改依据、注记人、注记日期。

3、对较多图形的修改，可采用蓝图粘贴法。

即将变更较大的部分进行重新绘制或绘成底图后晒成蓝图剪下，粘贴在变更部分上，吻合相接成竣工图，并注明修改依据、注记人、注记日期。

六、竣工图编绘时间。

工程竣工图编制要求

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。

修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。

2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。

具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。

竣工图编制要求

竣工图编制要求竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制要求

竣工图编制要求及方法
1竣工图由设计单位按专业进行编制，按专业组册，并应在阶段栏注明“竣工图”。

2工程交工技术文件中的竣工图（包括单线图），如按图施工无变动的，可用原施工图绘制竣工图；施工图在施工过程中发生过设计变更的，应由设计单位按最终修改状况绘制竣工图，竣工图应先对电子版竣工图修改后出图，以保证电子版竣工图纸与纸质版竣工图纸的一致性。

3 竣工图完成后应逐张加盖并签署竣工图章、加盖出图专用章、技术专用章、一级注册师章。

竣工图的样式按照电力行业形式刻制，并由施工单位、监理单位进行手工签署。

用章位置宜在图纸标题栏上方或标题栏左边空白处，无竣工图章加盖位置时，可加盖在图纸标题栏的背面处；竣工图章应采用红色印泥加盖。

4 本工程项目的竣工图不进行装订，折叠组册后装入档案盒内；竣工图的折叠应按照GB10609.3-2009《技术制图、复制图的折叠方法》的折叠规定折叠成A4 幅面（210mm×297mm），为保护图纸内容，折叠后的内容朝里，白面朝外，图标露出，标题栏折在外面，5竣工图的名称为：“潞安油化电热一体化项目总降压变电站工程”。

6根据业主要求，竣工图一式三份，一正两副。

潞安220kV总降输变电工程总承包项目部
2015年6月18日。

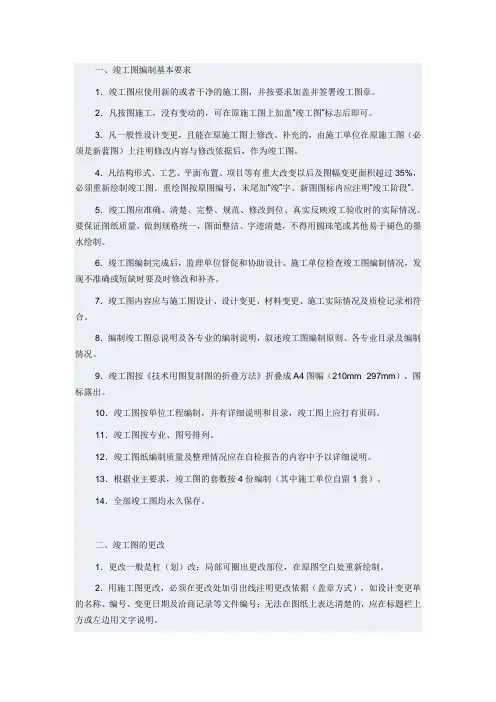

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。

对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
