竣工图编制要求

合集下载

竣工图的编制要求

竣工图的编制要求

竣工图的编制要求
1、凡新建、扩建、改建的建设项目,在项目竣工后都应编制竣工图。

2、竣工图的编制工作由项目建设管理单位负责组织协调。

3、竣工图应完整、准确、清晰、规范,签字手续完备、真实反映项目竣工验收时的实际情况,编制深度应与施工图的编制深度一致;竣工图的批准人、校核人、编制人员应在竣工图上签字,不得由他人代签、不得用印章代替签名、不得用打印代替签名
4、建设过程中按施工图进行施工未作任何改动的图纸,由设计单位在施工图上加盖竣工图章,全部竣工图目录应重新编制,施工图阶段改为竣工图阶段,并签署竣工图的编制日期,由施工单位和监理单位审核无误后,加盖竣工图章
6、建设过程中发生了修改的施工图,竣工图编制单位应根据工程变更单、工程联系单、通知单等有关文件以及现场施工验收记录、调试记录等重新编制竣工图。

重新编制的竣工图,图标设计阶段应由施工图阶段改为竣工图阶段,图纸编号按原施工图图号,其中设计阶段代字“S” 改为“Z”,签署竣工图的编制日期;重新编制的竣工图,由施工单位和监理单位审核无误后,逐张加盖竣工图章。

竣工图编制单位(设计院)不需加盖竣工图图章
7、竣工图图章应使用红色印泥,盖在标题栏附近空白处。

竣工图编制要求

竣工图编制要求

竣工图编制要求WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章,竣工图章的内容填写应齐全、清楚,并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸的背面左下角;竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项:(一)图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映(回应),不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上。

对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改。

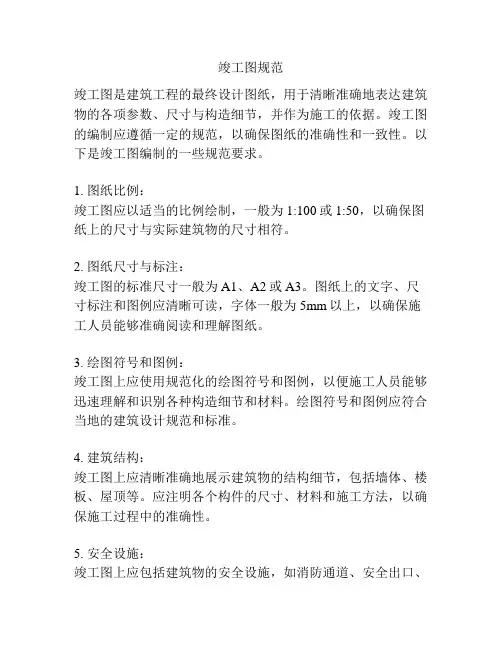

竣工图规范

竣工图规范

竣工图规范竣工图是建筑工程的最终设计图纸,用于清晰准确地表达建筑物的各项参数、尺寸与构造细节,并作为施工的依据。

竣工图的编制应遵循一定的规范,以确保图纸的准确性和一致性。

以下是竣工图编制的一些规范要求。

1. 图纸比例:竣工图应以适当的比例绘制,一般为1:100或1:50,以确保图纸上的尺寸与实际建筑物的尺寸相符。

2. 图纸尺寸与标注:竣工图的标准尺寸一般为A1、A2或A3。

图纸上的文字、尺寸标注和图例应清晰可读,字体一般为5mm以上,以确保施工人员能够准确阅读和理解图纸。

3. 绘图符号和图例:竣工图上应使用规范化的绘图符号和图例,以便施工人员能够迅速理解和识别各种构造细节和材料。

绘图符号和图例应符合当地的建筑设计规范和标准。

4. 建筑结构:竣工图上应清晰准确地展示建筑物的结构细节,包括墙体、楼板、屋顶等。

应注明各个构件的尺寸、材料和施工方法,以确保施工过程中的准确性。

5. 安全设施:竣工图上应包括建筑物的安全设施,如消防通道、安全出口、灭火器位置等。

这些设施应符合相关的安全设计标准和规范,以确保建筑物在紧急情况下的安全性。

6. 污水和排水系统:竣工图上应清晰显示建筑物的污水和排水系统,包括污水管道、排水沟和污水处理设备等。

这些系统应符合当地的卫生和环保标准,以确保建筑物的卫生和环境质量。

7. 电气和照明系统:竣工图上应清晰显示建筑物的电气和照明系统,包括电线、电表和开关等。

这些系统应符合当地的电气安全标准和能源效率要求,以确保建筑物的安全和节能性能。

8. 热力和通风系统:竣工图上应清晰显示建筑物的热力和通风系统,包括供暖设备、通风口和空调设备等。

这些系统应符合当地的能源效率标准和室内环境要求,以确保建筑物的舒适性和能源节约。

9. 施工工艺和细节:竣工图上应注明建筑物的施工工艺和细节,包括混凝土浇筑、砌筑墙体和安装门窗等。

这些工艺和细节应符合当地的施工标准和质量要求,以确保建筑物的结构安全和质量可靠。

竣工图编制要求

竣工图编制要求

竣工图编制要求竣工图是建筑工程竣工档案的重要组成部分,是工程建设完成后主要凭证性材料,是建筑物真实的写照,是工程竣工验收的必备条件,是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

1、编制要求1.1 凡按施工图施工没有变动的,由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。

1.2 凡一般性图纸变更,编制单位可根据设计变更依据,在施工图上直接改绘,并加盖及签署竣工图章。

1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的,应重新绘制竣工图。

重新绘制的图纸必须有图名和图号,图号可按原图编号。

1.4 编制竣工图必须编制各专业竣工图的图纸目录,绘制的竣工图必须准确、清楚、完整、规范、修改必须到位,真实反映项目竣工验收时的实际情况。

1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。

1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。

2、主要内容2.1 竣工图应按单位工程,并根据专业、系统进行分类和整理。

2.2 竣工图包括以下内容:2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图、建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图、智能建筑竣工图(综合布线、保安监控、电视天线、火灾报警、气体灭水等)、通风空调竣工图、地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图、地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠(划)改、叉改法,局部修改可以圈出更改部位,在原图空白处绘出更改内容,所有变更处都必须引划索引线,并注明更改依据。

在施工图上改绘,不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。

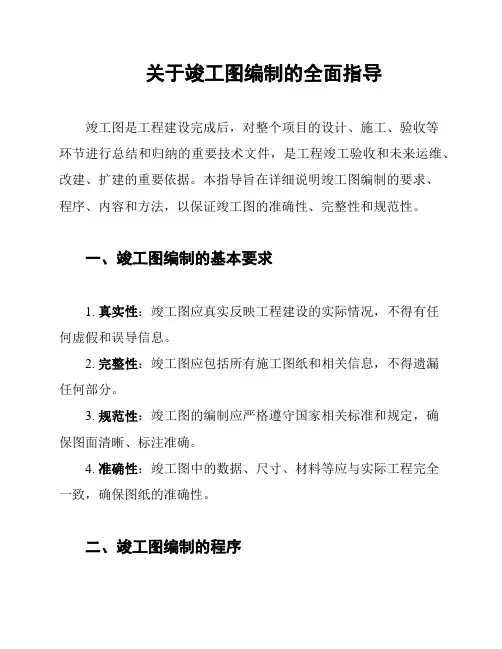

关于竣工图编制的全面指导

关于竣工图编制的全面指导

关于竣工图编制的全面指导竣工图是工程建设完成后,对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件,是工程竣工验收和未来运维、改建、扩建的重要依据。

本指导旨在详细说明竣工图编制的要求、程序、内容和方法,以保证竣工图的准确性、完整性和规范性。

一、竣工图编制的基本要求1. 真实性:竣工图应真实反映工程建设的实际情况,不得有任何虚假和误导信息。

2. 完整性:竣工图应包括所有施工图纸和相关信息,不得遗漏任何部分。

3. 规范性:竣工图的编制应严格遵守国家相关标准和规定,确保图面清晰、标注准确。

4. 准确性:竣工图中的数据、尺寸、材料等应与实际工程完全一致,确保图纸的准确性。

二、竣工图编制的程序1. 收集资料:收集工程建设的所有设计文件、施工记录、验收报告等相关资料。

2. 整理资料:对收集到的资料进行分类、整理,确保所有资料的完整性和准确性。

3. 编制竣工图:根据收集和整理的资料,按照规范要求编制竣工图。

4. 审核竣工图:由专业人员进行竣工图的审核,确保图样的准确性和完整性。

5. 审批和存档:通过审核的竣工图需经过相关部门的审批,并按照规定进行存档。

三、竣工图编制的内容1. 图纸目录:列出竣工图的所有图纸名称、编号和页码,方便查阅。

2. 设计说明:包括工程概况、设计依据、主要材料和设备、施工要求等。

3. 施工图:包括平面图、立面图、剖面图、细部图等,详细表达工程结构、构造和设备安装情况。

4. 验收报告:包括工程验收记录、质量评定、问题及整改情况等。

5. 其他相关资料:如工程照片、视频、变更记录等。

四、竣工图编制的方法和技巧1. 使用专业软件:使用AutoCAD、Revit等专业软件进行竣工图的编制,确保图样的清晰和准确。

2. 规范标注:按照国家标准进行图样标注,包括尺寸、材料、工艺等。

3. 图纸目录管理:利用图纸目录管理工具,方便快捷地更新和调整图纸信息。

4. 审核流程:建立严格的审核流程,确保竣工图的质量。

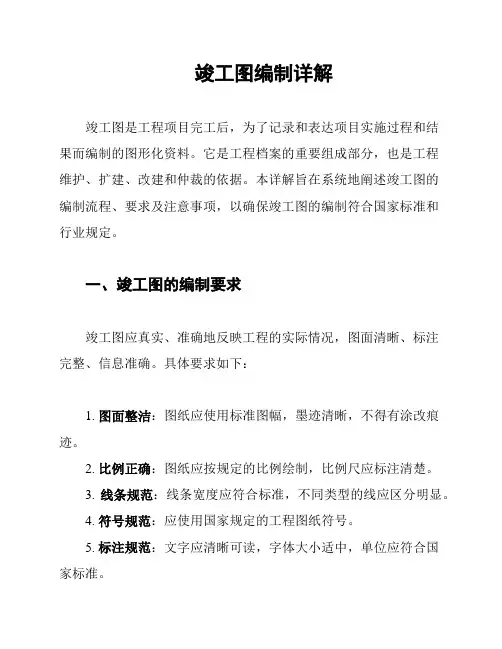

竣工图编制详解

竣工图编制详解

竣工图编制详解竣工图是工程项目完工后,为了记录和表达项目实施过程和结果而编制的图形化资料。

它是工程档案的重要组成部分,也是工程维护、扩建、改建和仲裁的依据。

本详解旨在系统地阐述竣工图的编制流程、要求及注意事项,以确保竣工图的编制符合国家标准和行业规定。

一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况,图面清晰、标注完整、信息准确。

具体要求如下:1. 图面整洁:图纸应使用标准图幅,墨迹清晰,不得有涂改痕迹。

2. 比例正确:图纸应按规定的比例绘制,比例尺应标注清楚。

3. 线条规范:线条宽度应符合标准,不同类型的线应区分明显。

4. 符号规范:应使用国家规定的工程图纸符号。

5. 标注规范:文字应清晰可读,字体大小适中,单位应符合国家标准。

6. 索引完整:竣工图应包含完整的索引,便于查阅。

7. 签名盖章:图纸应由项目负责人签字,并加盖公章。

二、竣工图的编制流程竣工图的编制应遵循以下流程:1. 收集资料:收集工程设计文件、施工记录、材料合格证等原始资料。

2. 整理资料:对收集的资料进行分类、整理,确保信息的准确性和完整性。

3. 绘制图纸:根据原始资料和实际测量数据,绘制竣工图纸。

4. 审核图纸:图纸完成后,应由项目技术人员进行审核,确保图纸的准确性和合规性。

5. 签发图纸:审核无误后,由项目负责人签字,并加盖公章。

6. 编制目录:编制竣工图目录,包括图纸名称、编号、日期等信息。

7. 装订成册:将竣工图纸和目录装订成册,便于保存和查阅。

三、竣工图的编制注意事项在竣工图的编制过程中,需要注意以下事项:1. 时效性:竣工图应在中标通知书发出后的一定时间内完成编制。

2. 合规性:竣工图的编制应遵守国家及行业的相关标准和规定。

3. 真实性:竣工图必须真实反映工程实际情况,不得有虚假信息。

4. 安全性:注意保护图纸不被损坏,确保图纸的安全。

5. 保密性:竣工图涉及工程秘密,应做好保密工作。

四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存,确保图纸的长期可读性。

竣工图编制要求

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据;二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图;三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字;四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制;五、所有竣工图逐页加盖竣工图章,竣工图章的内容填写应齐全、清楚,并手写签名;竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸的背面左下角;竣工图章用红色速干印泥加盖;六、竣工图每册都应有本册目录和备考表;七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图;八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等;竣工图编制注意事项:一图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映回应,不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上; 对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改;•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合;•3、竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位,均应符合国家的有关法令和制图规范与标准,并应与设计文件相一致;•4、竣工图的图形和有关文字说明必须清楚准确,做到图物、文字一致,真实反映项目竣工验收时的实际情况,达到准确、完整、清晰等标准要求;•5、图上各种引出说明一般应与图标平行,索引线不得相互交叉,不得与图面线条重合;•6、严禁使用涂改液涂抹、刀刮、补贴等方法修改图纸,图纸的更改只能杠改、划改或圈改,不得刮改、涂抹、黏贴,以保证图面整洁;•7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的技术要求;二注记•1、利用施工图改绘竣工图时必须注明改绘依据,即在修改处或本页图纸的说明处注明设计变更依据; 对图纸进行修改时一定要对图纸标题栏上方的文字说明进行修改2、标注位置合理,容易辩认,不遮盖图形、文字和数字;三载体纸张、书写、粘结•1、竣工图属永久性保存的资料,必须采用不易褪色的绘图墨水黑色耐久性书写材料编制竣工图,并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好;禁用圆珠笔、铅笔或其他易褪色的墨水绘制;最好是利用电脑重新绘制竣工图;•2、竣工图表中的文字、数据等的字体和字号,应符合规范要求,手写体不得潦草;•3、图纸粘结一律用化学浆糊,不得用粮食浆糊或胶水粘结竣工图纸;•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸;描绘线划实在、墨色均匀,应符合复制及晒蓝图要求;•5、竣工图编号要连续,竣工图图纸目录必须与竣工图纸信息一致;四其他•1、重新绘制的竣工图应与设计施工图同比例,新竣工图按原图编号;•2、在重新绘制的每一张竣工图后面,一定要附盖有原设计施工图,要将原设计施工图和重新绘制的竣工图一同存档备查;•3、竣工图编制说明:一个标段或单位工程应有编制总说明,每一册应有本册编制说明,阐明竣工图编制依据、原则、变更情况、设计与竣工图数量对照等;•4、竣工图应逐页编图号和页次,编号方法,可参照原设计图纸;•5、文件排列:竣工图封面——竣工图内封面——竣工图目录——竣工说明含变更情况说明——变更设计一览表——设计变更文件与竣工图档号对照一览表——竣工图纸按照原设计图纸顺序编制——卷内备考表;•6、合同段竣工图首册中应附有总体变更设计汇总表,每一册分册内应附本册的变更设计一览表、设计变更文件与竣工图档号对照一览表;竣工图编制说明1 竣工图总说明1本合同段工程概况简述工程所处地形、地貌、水文及地质情况,本合同段的主要工程概况,即:路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比;2开、竣工日期;3施工依据;4新工艺、新材料;5合同执行情况概述从工程质量、进度、费用、合同管理等方面进行阐述,变更情况统计;6编制竣工图过程中需要说明的问题;7运营养护需注意的问题如有;编制竣工说明时应从变更的合理、合法性角度出发,重点阐述变更的原因及结果、执行原合同及变更情况;变更原因从以下四个方面阐述:A 设计深度不够;B 或不良地质;C或不可抗力;D其它方面原因;2 路线竣工图1本合同段路线说明简述路线走向、线形及转角情况,实际情况与原设计差异;2定线数据竣工说明A 若原设计图无变更,可直接利用;B 参照原设计图表示方法,注明实际放线采用的导线成果、曲线要素、水准点文件材料;C 施工中新增的固定导线点、水准点要标注在竣工图上;3 平面图竣工说明A 概述本合同段平面线形设计及变更情况包括变更原因、依据;B 长、断链情况;C 检查结构物位置和地质说明文件材料,如有变化应予以更正,平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚;D 地形、地物与实际不符的应予以纠正如没有可不写;E 路基边沟按实际排水方向标注箭头;F 统一里程及断链桩号一览表;4 纵断面图竣工说明A 概述本合同段纵断面设计及变更情况包括变更原因、依据;B 施工中采取哪些方法控制纵断面高程;C 平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式孔径应标注清楚;D 纵断面竣工图地面线高程应反映清表碾压后的标高,将“设计高程”改为“竣工高程”并与原设计对比;E 竖曲线、坡度、坡长等均按竣工后的实际数据统计;F 超高设置按照竣工的实际情况标注;G 图中“地质情况”一栏按照实际情况填写;5 编制路线竣工图中需要说明的问题;3 路基、路面、桥梁等单位工程竣工图“竣工说明”的编制具体内容应包括:1 工程概况包括建设内容、完成的工程量;2 开、竣工日期;3 主要技术指标;4 执行的规范标准施工依据:设计图、施工规范、项目文件;5 主要施工方案、质量控制措施及采用新工艺、新材料、特殊问题的处理、施工图的版本等情况;6 设计变更情况;7 今后养护工作需注意的事项如有;8 竣工图编制情况;四、竣工图编制的流程图纸收集1 设计图、变更图;搜集最终施工图及变更设计图;在这一步务必将工程施工过程中的所有图纸搜集完整,不得有遗漏,个别只有方案没有图纸的,各施工单位必须重新绘制补充图纸并经设计单位确认作为竣工图的一部分;确保竣工图的完整性;2 收集并列出变更目录;整理修改1 一个变更通常会涉及多张图纸,在进行修改时,对应需要更改的部位及工程数量表中的工程量也一并更改如某桥梁工程桩基长度变更,应对桥型布置图、墩台一般构造图、桩基钢筋图、工程数量表等图一并修改,确保竣工图的统一性;2 在进行竣工图编制时,无法在图纸上表达清楚的,应在标题栏上方用文字说明,文字说明较多的,可在竣工说明中进一步描述;同样,应对设计图的文字说明进行相应修改,以准确反映工程的实际面貌,对变更的图纸要在相应图纸附注后续说明变更情况及出处;3 局部变更对于局部变更的用签字笔将变更部位标注清楚,对应需要更改的部位及工程数量表中的工程量也一并更改;在修改时文字、数字更改一般杠改;线条更改一般是划改;局部图形更改时,重新绘制竣工图;4 变更取消将原图对折,并在对折处背面用签字笔注明“变更取消”;5 变更替换对于整体变更的将本页图纸对折,在对折处背面用签字笔注明“变更取消,变更图后附”字样,变更图纸紧附其后,并对相应的其它图纸、工程数量表、一览表等一并修改;6 变更增加将变更图插入相应的位置,并对相应的其它图纸、工程数量表、一览表等一并修改;7 通用图变更将变更后修改后通用图复印插入竣工图的相应位置,并对相应的其它图纸、工程数量表、一览表等一并修改;编制竣工图目录应将本册所涉及的通用图的图号在竣工图目录中列出,指明该图所在位置并在编制说明中注明;编制变更清单编制设计变更与修改后的竣工图档号对照一览表,详细写明本册图中的工程名称变更情况、依据及批文号表格式样见附件15;附件一变更设计一览表施工单位:合同号:监理单位:第页共页填表人:负责人:年月日设计变更文件与竣工图档号对照一览表施工单位:合同号:监理单位:第页共页灵丘至山阴高速公路竣工图路基合同段:Kxx+xxx~Kxx+xxx第一卷路线、路基工程第一册共二册路线、路基xxxx工程建设有限责任公司XXX年X月注:竣工图内外封面字体参照原设计图纸字体大小,竣工图封面要加盖竣工图章和各单位公章;灵丘至山阴高速公路竣工图路基X合同段:KXX+XXX~KXX+XXX第一卷路线、路基工程第一册共二册路线、路基建设单位:XX高速公路建设管理处设计单位:XXX勘察设计院监理单位:XXX监理咨询有限公司施工单位:XXXXXXXXXXX建设有限责任公司编制日期:二0一三年六月注:竣工图内外封面字体参照原设计图纸字体大小,竣工图封面要加盖竣工图章和各单位公章;。

竣工图编制要求

竣工图编制要求

竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图,竣工图一般由施工单位负责编制。

公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。

施工单位有采用标准图、通用图的,由施工单位移交建设单位一套本单位采用的标准图、通用图,纳入竣工文件。

1.2竣工图应完整、准确、规范、清晰、修改到位,真实反映竣工时的实际情况。

1.3竣工图一律采用CAD绘制。

1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。

1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况;对各部建筑尺寸、建筑材料和建筑标高注写明确,一目了然,关键部位应附放大样图,变更设计应纳入竣工图;根据竣工图能够详细了解工程全貌及其具体建筑位置;1.6图上有施工里程的地方,都要加注统一里程;准确计算出全部工程数量;在运营期间,对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。

1.8竣工图编制完成后,监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。

1.9竣工图打印采用硫酸纸蓝晒工艺。

竣工图签署必须签署在蜡底图上,然后晒制蓝图。

2.0竣工图移交给建设单位时,需移交蜡底图、蓝图、DWG版电子CAD图(含字体库)及PDF版电子CAD图一份。

2.竣工图编制注意事项2.1图幅、图标、角标。

2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准,如果图幅需要加长,按1/8的模数延长。

2.1.3角标的半径为7.5mm。

如果多张横断面图,第一张图和最后一张图同时有图标和角标,中间只采用角标(在横线以下写总张数,横线以上写分张数,如1/30……30/30)。

2.2图标:所有签字均签在底图上,再晒蓝图。

图标中字体均采用5号字,如工程名称及图名字数较多时,可酌情缩小字号;如图名不能直接反映该图所属专业时,应在图名上方标明××专业;竣工图号可按原施工设计图各专业图号编排,但需将施工图中的“施”字改成“竣”字,且施工图图号不能重复。

竣工图编制要求

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项:(一)图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映(回应),不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上。

对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检•3•4•5•6•7要求。

•1行修改2、标注位置合理,容易辩认,不遮盖图形、文字和数字。

(三)载体(纸张)、书写、粘结•1、竣工图属永久性保存的资料,必须采用不易褪色的绘图墨水(黑色耐久性书写材料)编制竣工图,并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。

禁用圆珠笔、铅笔或其他易褪色的墨水绘制。

最好是利用电脑重新绘制竣工图。

•2、竣工图表中的文字、数据等的字体和字号,应符合规范要求,手写体不得潦草。

•3、图纸粘结一律用化学浆糊,不得用粮食浆糊或胶水粘结竣工图纸。

•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。

描绘线划•5•1•2•3•4•5(含——•6竣工图编制说明1 竣工图总说明1)本合同段工程概况(简述工程所处地形、地貌、水文及地质情况,本合同段的主要工程概况,即:路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比);2)开、竣工日期;3)施工依据;4)新工艺、新材料;A 若原设计图无变更,可直接利用;B 参照原设计图表示方法,注明实际放线采用的导线成果、曲线要素、水准点文件材料;C 施工中新增的固定导线点、水准点要标注在竣工图上。

竣工图编制要求

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章,竣工图章的内容填写应齐全、清楚,并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸的背面左下角;竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项:(一)图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映(回应),不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上。

对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制要求

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章,竣工图章的容填写应齐全、清楚,并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸的背面左下角;竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实..际情况,包括主要建设容、完成工程量、执行的规标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项:(一)图样与文字说明•1、凡原设计图、表涉及的容,在竣工图、表中均应有反映(回应),不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上。

对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改。

•2、竣工图容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

竣工图编制基本要求

竣工图编制基本要求

四、竣工图的编制单位与编制套数:
竣工图的编制单位是施工单位,归档整理规范条文说明第4.2.2条规定竣工图的编制应按原国家建委1982年[建发施字50号] 《关于编制基本建设竣工图的几项暂行规定》执行。因为施工单位是建筑产品的直接生产者,对工程变更最清楚。该规定指出建设工程实行总承包的工程,总承包单位负责其自建项目竣工图的编绘工作,分包单位负责所分包工程竣工图的编绘工作,分包单位没有能力编绘的,由总包单位负责编绘。竣工图的编绘套数应按陕城办发[1986]57号通知第三款第四条执行。除甲、乙双方在施工合同中另有约定外,一般要求不少于三套,三套的归属是:城建档案馆一套,使用单位一套,建设单位主管机关档案室一套。因编制竣工图须增加的图纸,由建设单位负责及时提供给施工单位。
九、为了做好基本建设工程竣工图的编制工作,各主管部门可根据具体情况制订有关细则。
十、本规定从批准、颁布之日起开始试行。过去的有关规定,与本规定相抵触者,按本规定执行
一、竣工图的概念
竣工图是工程竣工档案的核心组成部分,它是把理想化的工程设计兰图(施工图)经过各专业工种技术工人的再加工而变成建筑实体的真实记录。建设工程文件归档整理规范第二章术语第八条对竣工图的定义是[工程竣工验收后,真实反映建设工程项目施工结果的图样]。该条款严格界定了竣工图与施工图的本质区别。
3竣工图是司法鉴定裁决的法律凭证
竣工图具有司法鉴定裁决的法律凭证作用,对于一个重大的工程质量事故的技术鉴定,首先要对工程图纸进行核对,检查施工单位是否严格按图施工,有变更的部位是否经过设计同意,签字手续是否完备,其次才是对设计计算、原材料是否合格、施工过程是否符合规范要求的检查。如著名的四川虹桥倒塌事件等等都是血的教训。最后的司法量刑竣工图的法律凭证作用不可忽视。

竣工图编制的基本要求

竣工图编制的基本要求

竣工图编制的基本要求1. 竣工图的概念竣工图是工程建设项目完成后,用于表明工程实际状况的一种图纸。

它是建筑工程的重要文物证明之一,也是施工和验收工程的依据之一。

2. 竣工图的种类竣工图包括建筑工程竣工图、装修工程竣工图、市政工程竣工图等。

在建筑工程中,竣工图又可以分为总平面图、立面剖面图、结构布置图、安装示意图、设备平面布置图等。

3. 竣工图编制的基本要求竣工图的编制要求非常严格,主要根据以下要求进行:3.1 严格遵循国家标准竣工图的编制必须严格遵循国家标准,包括《建筑工程图样与制图》、《城市规划术语》等相关标准。

只有按照标准要求制作的竣工图才能达到规范合格的水平。

3.2 编制清晰、准确竣工图的编制必须要清晰、准确。

图纸上的信息应该尽可能详细,表达准确,能够清晰地表现出实际情况。

而且细节要注意,尺度和比例也必须严格遵循。

3.3 符合国家相关法规竣工图的编制还必须符合国家相关法规,尤其是建筑法、城市规划法等法规,满足法律法规方面的要求。

3.4 严格保密竣工图的信息属于敏感信息,必须严格保密。

相关人员必须签署保密协议,保证信息不外泄。

3.5 完整、合理竣工图的编制要求图纸完整,合理性强。

要保证图纸能够准确反映工程现场实际情况,从而能够成为工程交接、验收的重要依据。

4. 竣工图编制的流程竣工图的编制流程包括以下几个环节:4.1 工程资料收集和准备在编制竣工图之前,必须充分收集工程施工、竣工、验收的相关资料,包括施工图、工程档案、资料证明等。

此外还需要对各种资料进行核查、检验,确保准确性和完整性。

4.2 竣工图的测量实施竣工图的编制离不开实地测量。

施工单位要派专业的测量人员对建筑施工过程中的各项数据进行实测并记录下来。

4.3 竣工图的制图测量数据统计完毕后,需要将测量数据进行处理,同时在计算机上制作成符合标准和要求的竣工图。

4.4 竣工图的审核与修改制作好的竣工图需要进行审核和修改。

竣工图审核人员应是专业技术人员,能够对图纸的合理性、准确性、完整性进行严格的审核。

竣工图纸编制要求及方法

竣工图纸编制要求及方法

竣工图纸编制要求及方法一、竣工图编制基本要求1.竣工图应使用新的或者干净的施工图,并按要求加盖并签署竣工图章.2.凡按图施工,没有变动的,可在原施工图上加盖“竣工图”标志后即可。

3.凡一般性设计变更,且能在原施工图上修改、补充的,由施工单位在原施工图(必须是新蓝图)上注明修改内容与修改依据后,作为竣工图。

4.凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%,必须重新绘制竣工图。

重绘图按原图编号,末尾加“竣"字。

新图图标内应注明“竣工阶段”。

5.竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况.要保证图纸质量,做到规格统一,图面整洁、字迹清楚,不得用圆珠笔或其他易于褪色的墨水绘制.6.竣工图编制完成后,监理单位督促和协助设计、施工单位检查竣工图编制情况,发现不准确或短缺时要及时修改和补齐。

7.竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

8.编制竣工图总说明及各专业的编制说明,叙述竣工图编制原则、各专业目录及编制情况。

9.竣工图按《技术用图复制图的折叠方法》折叠成A4图幅(210mm×297mm),图标露出. 10.竣工图按单位工程编制,并有详细说明和目录,竣工图上应打有页码。

11.竣工图按专业、图号排列.12.竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。

13.根据业主要求,竣工图的套数按4份编制(其中施工单位自留1套).14.全部竣工图均永久保存。

二、竣工图的更改1.更改一般是杠(划)改;局部可圈出更改部位,在原图空白处重新绘制.2.用施工图更改,必须在更改处加引出线注明更改依据(盖章方式),如设计变更单的名称、编号、变更日期及洽商记录等文件编号;无法在图纸上表达清楚的,应在标题栏上方或左边用文字说明.3.图上各种引出说明应与图框平行,引出线不交叉,不遮盖其他线条。

4.有关施工技术要求或材料明细表等文字有更改的,应在修改变更处进行杠改,当变更内容较多时,可采用注记说明的办法.5.新增加的文字说明,应在其涉及的竣工图上作相应的添加和变更。

竣工图编制要求

竣工图编制要求

竣工图编制要求
一、竣工图的编制应在盖有设计院出图章、注册设计师章和设计审核章的的蓝图上进行绘制,报送的竣工图图样清晰,图表整洁,无破损,签字盖章手续完备。

二、绘制竣工图须符合制图规范,做到图形清晰和字迹工整。

绘制与注记要用碳素墨水笔。

三、所有竣工图均应加盖竣工图章。

竣工图章的基本内容应包括:“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。

“竣工图章”应使用不易褪色的红色印泥,应盖在图标栏上方空白处。

还须加盖施工单位和监理单位公章。

要求:竣工图章上需签字的人员,不允许只签字不审核图纸。

四、变更依据
图纸会审记录、设计变更单、技术核定单、工程业务联系单等修改。

五、图纸变更注记方法
竣工图必须与工程实物相符,与设计变更通知单等有关资料一致,所有修改内容必须修改到位,竣工图的修改、注记方法规定如下:
1、对于少量文字和数字的修改可用扛改法。

即用一条实线将被修改的部分划去,在其附近适当的位置填写变更后的内容,并注明修改依据和注记人、注记日期。

2、对少量图形的修改可采用叉改法。

即用“×”将被修改部分划去,在其附近适当的位置画上修改后的图形,注明修改内容及修改依据、注记人、注记日期。

3、对较多图形的修改,可采用蓝图粘贴法。

即将变更较大的部分进行重新绘制或绘成底图后晒成蓝图剪下,粘贴在变更部分上,吻合相接成竣工图,并注明修改依据、注记人、注记日期。

六、竣工图编绘时间。

竣工图的编制要求(详细)

竣工图的编制要求(详细)

竣工图的编制要求竣工图的编制要求(一)编制竣工图的范围、内容△竣工图编制范围:在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定:“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程,都要编制竣工图。

” 要求所有上述规定范围内的工程项目都要编制竣工图,特别是工程的隐蔽部位要重点做好竣工图的编制工作。

△竣工图编制基本内容:由以下两方面组成:即总体方面和专业方面。

⑴总体方面1、项目总平面布置图、位置图及地形图;2、设计图总目录;3、设计总说明;4、总体工程图;5、各单项工程图。

⑵各专业方面:包括土建工程(含建筑、结构)竣工图;给排水工程竣工图;电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图;暖通工程(包括采暖、通风、空调)竣工图;煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图;设备及工艺流程竣工图。

具体内容如下:1、建筑工程竣工图l 图纸目录;l 设计说明;l 屋面、楼面、地面(含地下室工程)、分层平面图;l 立面图;l 剖面图;l 门窗图;l 楼梯间、电梯间、电梯井道的平面和剖面详图;l 电梯机房平、剖面图;l 地下部分的防水防潮图,外墙伸缩缝防水图;l 阳台、雨篷、挑沿及其它建筑大样图:l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等);l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁,各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图;l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图l 图纸目录;l 设计说明;l 基础平、剖面及结点大样图;l 屋面、楼面、地面(含地下室工程)分层结构平面布置图;l 柱详图,包括模板图、配筋图、剖面团结点大样图;l 各层结构布置中的梁、板详图,包括模板固、配筋图、剖面图、节点大样图;l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。

工程竣工图编制要求

工程竣工图编制要求

竣工图编制要求1、竣工图编制的原则⑴工程施工过程中,完全按图施工无变动者,可在原施工蓝图上加盖“竣工图”章,即可转化为竣工图。

⑵在施工过程中虽有一般性设计变动,但能在原施工蓝图上修改补充,且不影响图面质量的,可用碳素墨水笔对变更部位进行杠(划)改或叉改。

修改时应当注明变更依据,并加盖“竣工图”章即可转化为竣工图。

⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变,或变更部分超过图面1/3的,应按国家有关规范重新绘制竣工图,并加盖“竣工图”章。

2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》,竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方,技术负责人,总监必须在审核后签字。

3、编制竣工图应当使用新蓝图。

计算机出图必须清晰,不得使用计算机出图的复印件编制竣工图。

4、重新绘制的竣工图,在设计图签栏中必须有原设计单位人员签字,图纸应符合设计单位施工图出图用章规定。

5、竣工图一定要与实际情况相符,要保证图纸质量,做到规格统一、图面整洁、字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。

(九)竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式:利用电子版施工图改绘的竣工图;利用施工蓝图改绘的竣工图;利用翻晒硫酸纸底图改绘的竣工图;重新绘制的竣工图。

1、利用电子版施工图改绘竣工图应符合下列规定:⑴将图纸变更结果直接改绘到电了版施工图中,用云线圈出修改部位,并按下表的形式做修改内容备注表;⑶设计图签栏中应有原设计人员签字;⑷委托本工程设计单位编制竣工图时,应直接在设计图签中注明“竣工阶段”,并应有绘图人、审核人的签字;⑸竣工图章可直接绘制成电子版竣工图章,出图后应有相关责任人的签字。

2、利用施工图蓝图(必须是新蓝图)改绘竣工图应采用杠(划)改或叉改法进行绘制。

具体方法示例子如下:⑴取消内容①例如:首层结构平面图中Z16(Z17)柱断面,(Z17)取消。

竣工图编制要求

竣工图编制要求

竣工图编制要求及注意事项竣工图编制要求:一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。

二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图;施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图。

三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10%的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字。

四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明;不同构筑物、建筑物应分别编制。

五、所有竣工图逐页加盖竣工图章,竣工图章的内容填写应齐全、清楚,并手写签名。

竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字;若正面无空白处,则可盖在该图纸的背面左下角;竣工图章用红色速干印泥加盖。

六、竣工图每册都应有本册目录和备考表。

七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。

八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。

竣工图编制注意事项:(一)图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映(回应),不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上。

对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改。

•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

竣工图编制要求
一、竣工图的基本概念
竣工图(纸质竣工图和竣工图电脑数据)是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸(或图形数据)上的反映,是最真实的记录,是城建档案的核心。

二、竣工图的编制职责范围
竣工图编制的组织由建设单位负责,建设单位在工程设计、施工合同中应对竣工图编制的有关问题按下列规定予以明确。

纸质竣工图原则上由施工单位负责编制,因重大变更需要重新绘制竣工图,由责任方负责编制。

即:因设计原因所造成的由设计单位负责重新绘制;由施工单位所造成的,由施工单位负责重新绘制;由建设单位所造成的,由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

三、纸质竣工图的编制方法
(一)凡按施工图进行施工没有变更的工程,由施工单位负责在原设计施工图上加盖“竣工图”标志章,即作为竣工图,(竣工图标志章的规格尺寸统一为80mm*50mm)。

(二)凡在施工中的一般性变更,能够在原设计施工图上加以修改补充的,可不重新绘制竣工图,由施工单位在修改部位上
杠改,用黑色签字笔注明修改内容并在修改部位附近空白处引线指示,盖上修改标志章(修改标志章统一规定尺寸为30mm*10mm),注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制,修改完成后,由施工单位加盖竣工图章。

(三)凡项目修改、结构改变、工艺改变、平面布置改变以及发生其它重大改变而不宜在原施工设计图上进行修改补充的,应局部或全部重新绘制竣工图。

重新绘制的(包括电脑绘制的)竣工图,图签栏中的图号应清楚带有“建竣、结竣、水竣、电竣……”“或竣工版”等字样,制图人、审核人、负责人签名俱全。

并注明修改出图日期及版数后由施工单位加盖竣工图章。

四、纸质竣工图的编制要求
(一)竣工图的绘制工作,由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

由设计单位绘制的竣工图,需施工单位技术负责人审查、核对后加盖竣工图章。

所有竣工图均需施工单位在竣工图章上签字认可后才能作为竣工图。

(二)竣工图的绘制,必须依据在施工过程中确已实施的图纸会审记录、设计修改变更通知单、工程洽商联系单以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制,确保图物相符。

(三)竣工图的绘制(包括新绘和改绘)必须符合国家制图
标准,使用国家规定的法定单位和文字;深度及表达方式与原设计图相一致。

坐标高程系统应采用深圳坐标、黄海高程,非深圳坐标、黄海高程的应提供与之换算的公式。

(四)在原施工图上进行修改补充的,要求图面整洁,线条清晰,字迹工整,使用黑色绘图墨水进行绘制,严禁用圆珠笔或其它易退色的墨水绘制或更改注记。

所有的竣工图必须是新蓝图。

(五)各种市政管线、道路、桥、涵、隧道工程竣工图,应有严格按比例绘制的平面图和纵断面图。

平面图应标明工程中线起始点、转角点、交叉点、设备点等平面要素点的位置坐标及高程。

沿路管线工程还应标明工程中线与现状道路或规划道路中线的距离。

(六)工程中采用的部级以上国家标准图可不编入竣工图,但采用国家标准图而有所改变的应编制入竣工图。

五、纸质竣工图的汇总
工程竣工后,竣工图的汇总工作,按下列规定执行:
(一)建设项目实行总承包的各分包单位应负责编制所分包范围内的竣工图,总承包单位除应编制自行施工的竣工图外,还应负责汇总分包单位编制的竣工图,总承包单位交工时,应向建设单位提交总承包范围内的各项完整准确竣工图。

(二)建设项目由建设单位分别发包给几个施工单位承包的,各施工单位应负责编制所承包工程的竣工图,建设单位负责
汇总。

纸质竣工图原则上由施工单位负责编制,因重大变更需要重新绘制竣工图,由责任方负责编制。

即:因设计原因所造成的由设计单位负责重新绘制;由施工单位所造成的,由施工单位负责重新绘制;由建设单位所造成的,由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

用黑色签字笔注明修改内容并在修改部位附近空白处引线指示,盖上修改标志章(修改标志章统一规定尺寸为30mm*10mm),注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制,修改完成后,由施工单位加盖竣工图章。

竣工图(纸质竣工图和竣工图电脑数据)是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸(或图形数据)上的反映,是最真实的记录,是城建档案的核心。

竣工图的绘制工作,由绘制单位工程技术负责人组织、审核、签字、并承担技术责任。

由设计单位绘制的竣工图,需施工单位技术负责人审查、核对后加盖竣工图章。

所有竣工图均需施工单位在竣工图章上签字认可后才能作为竣工图。

竣工图的绘制,必须依据在施工过程中确已实施的图纸会审记录、设计修改变更通知单、工程洽商联系单以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制,确保图物相符。

竣工图的绘制(包括新绘和改绘)必须符合国家制图标准,使用国家规定的法定单位和文字;深度及表达方式与原设计图相一致。

坐标高程系统应采用深圳坐标、黄海高程,非深圳坐标、黄海高程的应提供与之换算的公式。

在原施工图上进行修改补充的,要求图面整洁,线条清晰,字迹工整,使用黑色绘图墨水进行绘制,严禁用圆珠笔或其它易退色的墨水绘制或更改注记。

所有的竣工图必须是新蓝图。

各种市政管线、道路、桥、涵、隧道工程竣工图,应有严格按比例绘制的平面图和纵断面图。

平面图应标明工程中线起始点、转角点、交叉点、设备点等平面要素点的位置坐标及高程。

沿路管线工程还应标明工程中线与现状道路或规划道路中线的距离。

工程中采用的部级以上国家标准图可不编入竣工图,但采用国家标准图而有所改变的应编制入竣工图。

工程竣工后,竣工图的汇总工作,按下列规定执行:
(一)建设项目实行总承包的各分包单位应负责编制所分包范围内的竣工图,总承包单位除应编制自行施工的竣工图外,还应负责汇总分包单位编制的竣工图,总承包单位交工时,应向建
设单位提交总承包范围内的各项完整准确竣工图。

(二)建设项目由建设单位分别发包给几个施工单位承包的,各施工单位应负责编制所承包工程的竣工图,建设单位负责汇总。

纸质竣工图原则上由施工单位负责编制,因重大变更需要重新绘制竣工图,由责任方负责编制。

即:因设计原因所造成的由设计单位负责重新绘制;由施工单位所造成的,由施工单位负责重新绘制;由建设单位所造成的,由建设单位会同设计单位及施工单位协商处理。

竣工图电脑数据由甲方委托设计院根据施工单位所编纸质竣工图进行编制。

用黑色签字笔注明修改内容并在修改部位附近空白处引线指示,盖上修改标志章(修改标志章统一规定尺寸为30mm*10mm),注明修改单日期、字、号、条,盖上竣工图章后即作为竣工图。

由于修改较大而使在原图上杠改后图面不清、辨认困难的应将修改部位框出在本张图的空白处或增页绘制,修改完成后,由施工单位加盖竣工图章。

竣工图(纸质竣工图和竣工图电脑数据)是建设工程在施工过程中所绘制的一种“定型”图样。

它是建筑物、施工结果在图纸(或图形数据)上的反映,是最真实的记录,是城建档案的核心。

竣工图的绘制工作,由绘制单位工程技术负责人组织、审核、
签字、并承担技术责任。

由设计单位绘制的竣工图,需施工单位技术负责人审查、核对后加盖竣工图章。

所有竣工图均需施工单位在竣工图章上签字认可后才能作为竣工图。

竣工图的绘制,必须依据在施工过程中确已实施的图纸会审记录、设计修改变更通知单、工程洽商联系单以及隐蔽工程验收或对工程进行的实测实量等形成的有效记录进行编制,确保图物相符。

竣工图的绘制(包括新绘和改绘)必须符合国家制图标准,使用国家规定的法定单位和文字;深度及表达方式与原设计图相一致。

坐标高程系统应采用深圳坐标、黄海高程,非深圳坐标、黄海高程的应提供与之换算的公式。

在原施工图上进行修改补充的,要求图面整洁,线条清晰,字迹工整,使用黑色绘图墨水进行绘制,严禁用圆珠笔或其它易退色的墨水绘制或更改注记。

所有的竣工图必须是新蓝图。

各种市政管线、道路、桥、涵、隧道工程竣工图,应有严格按比例绘制的平面图和纵断面图。

平面图应标明工程中线起始点、转角点、交叉点、设备点等平面要素点的位置坐标及高程。

沿路管线工程还应标明工程中线与现状道路或规划道路中线的距离。
