竣工图纸编制要求及方法
竣工图绘制要求

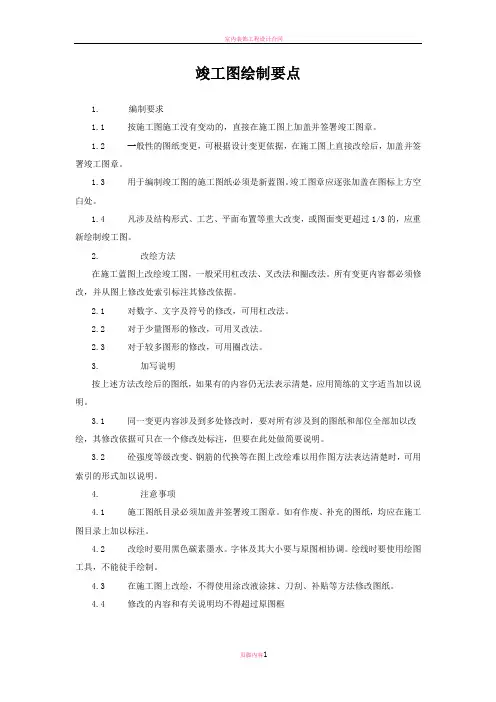

竣工图绘制要点1.编制要求1.1按施工图施工没有变动的，直接在施工图上加盖并签署竣工图章。
1.2一般性的图纸变更，可根据设计变更依据，在施工图上直接改绘后，加盖并签署竣工图章。
1.3用于编制竣工图的施工图纸必须是新蓝图。
竣工图章应逐张加盖在图标上方空白处。
1.4凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图。
2.改绘方法在施工蓝图上改绘竣工图，一般采用杠改法、叉改法和圈改法。
所有变更内容都必须修改，并从图上修改处索引标注其修改依据。
2.1对数字、文字及符号的修改，可用杠改法。
2.2对于少量图形的修改，可用叉改法。
2.3对于较多图形的修改，可用圈改法。
3.加写说明按上述方法改绘后的图纸，如果有的内容仍无法表示清楚，应用简练的文字适当加以说明。
3.1同一变更内容涉及到多处修改时，要对所有涉及到的图纸和部位全部加以改绘，其修改依据可只在一个修改处标注，但要在此处做简要说明。
3.2砼强度等级改变、钢筋的代换等在图上改绘难以用作图方法表达清楚时，可用索引的形式加以说明。
4.注意事项4.1施工图纸目录必须加盖并签署竣工图章。
如有作废、补充的图纸，均应在施工图目录上加以标注。
4.2改绘时要用黑色碳素墨水。
字体及其大小要与原图相协调。
绘线时要使用绘图工具，不能徒手绘制。
4.3在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
4.4修改的内容和有关说明均不得超过原图框杠改法在施工蓝图上改绘竣工图，对于数字、文字和符号的修改，可采用杠改法。
用一条细实线将被修改的部分杠去，在其附近的适当位置，添写变更后的内容，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据——“见设计变更通知×号”。
某砌石护岸工程的勒脚尺寸变更后，杠改示意图如下图示(单位:mm)。
叉改法在施工蓝图上改绘竣工图，对于少量图形的修改，可采用叉改法。
在图上将被修改的部分打“×”，在其附近的适当位置，绘制修改后的图形，并从修改的位置引出带箭头的索引线，在索引线上注明修改依据——“见设计变更通知×号”。
项目竣工图的编制要求
项目竣工图的编制要求1.3.1 竣工图的编制要求：a) 竣工图是项目文件的重要组成部分，竣工图必须做到完整、准确、清晰、规范、修改到位，做到与设计变更、隐蔽工程记录和工程实际情况相符，真实反映项目竣工验收时的实际情况。
b) 竣工图由设计单位按专业进行编制，并附详细编制说明和目录，在版次栏注明“竣工图”；c) 竣工图应包括所有与现场施工相关联的施工图(不包括设备制造厂商随机文件及相关规格书、采购文件，以及成套、撬装设备随机文件)，其中属于国家和行业的标准图、通用图，可在目录中注明，不作为竣工图编制；d) 竣工图交工份数：纸质版文件两份。
1.3.2 竣工图的编制依据：a) 用于现场施工的最终版设计文件。
b) 所有设计变更通知单。
c) 建设单位、制造单位、施工单位的工程联络单。
d) 材料代用单。
1.3.3 竣工图的编制费用：建设单位与设计单位签订设计合同的项目，编制竣工图所需的费用应依据国家计划委员会、建设部2002年1月7日发布的《工程勘察设计收费管理规定》（计价格﹝2002﹞10号）的规定执行，通过招标或协商确定并在与设计单位签订合同时予以明确。
建设单位与承包单位签订的是EPC总承包合同时，编制竣工图所需的费用不再列支。
1.3.4 竣工图的编制方法是：a) 对于施工中没有变更的施工图，由设计单位重新出施工图，图号不变，并在版次栏注明“竣工图”；b) 对于施工中有变更的施工图，无论改动量大小，不得在原施工图上作涂改，均应重新绘制竣工图，图号不变，并在版次栏注明“竣工图”。
其中有变更的部分（包括文字和数字）用云线勾划出来，并标出变更单、工程联络单或材料代用单编号，在空白醒目处汇总标出变更单、工程联络单或材料代用单编号；c) 当图样的修改引起材质、规格、型式等变更时，该图所附表格中的相应部分，如材料表也应进行修改；d) 涉及到重复利用的标准图、通用图的变更，编入竣工图中；e) 目录及需要修改的表格和其他说明类文件参照图纸的修改方法编制。
竣工图绘制规范及标准-竣工图图框尺寸标准-竣工图标注规范

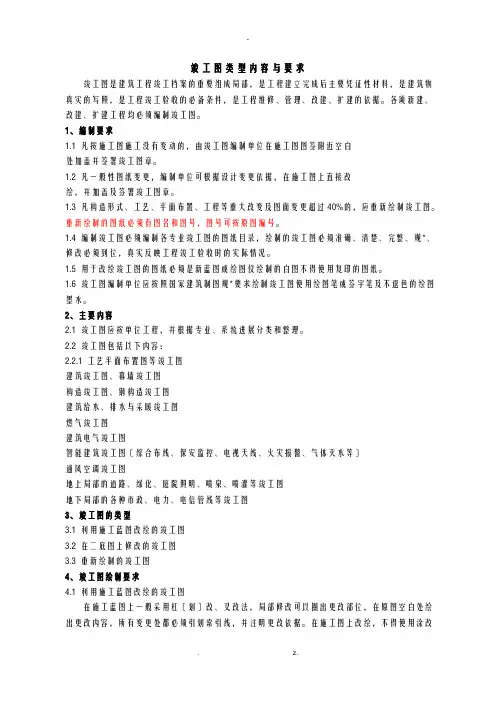

竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成局部，是工程建立完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建工程均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡构造形式、工艺、平面布置、工程等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规*、修改必须到位，真实反映工程竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规*要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进展分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图构造竣工图、钢构造竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图〔综合布线、保安监控、电视天线、火灾报警、气体灭水等〕通风空调竣工图地上局部的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下局部的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠〔划〕改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图要求及编制
竣工图是各项建设工程在施工过程中，根据施工现场 的各种真实施工记录和指令性技术文件，对施工图进 行修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》CB/T50328-2001号 文件中2.0.8条对竣工图的定义是[工程竣工验收后，真 实反映建设工程项目施工结果的图样]。
2、在施工过程中，有一般性设计变动，能在原施工图上修 改补充，且不影响图面质量可不重新绘制竣工图，一般采用 杠（划）改、叉改法，局部修改等方法，把在施工过程中变 更的内容，用碳素笔在施工图上修改、补充。修改、补充后 要引划索引线，注记变更依据，并对变更部位进行编号。
3、凡结构形式改变、工艺改变、平面布 置改变、项目改变、以及有其它重大改变， 或变更部分超过图面的三分之一，不宜在 原施工图上修改、补充者，应按改变后的 实际情况重新绘制竣工图，并加盖“竣工 图”标志章，填写有关栏目，在“变更情 况”一栏填写 “重新绘制”字样，作为 竣工图。
2、各专业方面
包括土建工程(含建筑、结构)竣工图；给排水 工程竣工图；电力、照明电气和弱电(包括通讯、 避雷、接地、电视等)工程竣工图；暖通工程(包 括采暖、通风、空调)竣工图；设备及工艺流程 竣工图。具体内容如下：
(1) 建筑竣工图包括：图纸目录；设计说明； 屋面、楼面、地面(含地下室工程)分层平面图； 立面图；剖面图；门窗图；楼梯间、电梯间、 电梯井道的平面和剖面详图；电梯机房平、剖 面图；地下部分的防水防潮图，外墙伸缩缝防
①
①
①
①
①
①
①
①
①
•竣工图编制依据文件的编号方法
以下是常见编制方法的举例说明。
（1）取消内容的改法
①尺寸、门窗型号、设备型号、灯具型号、钢 筋型号和数量、注解说明等数字、文字、符号 的取消，可采用杠改法。即将取消的数字、文 字、符号等用横杠杠掉（不得涂抹掉），从修 改的位置引出索引线，在索引线上注明修改依 据和编号。例如：在Z16（Z17）柱断面图中， 将（Z17）取消，变更依据为图纸会审第3号第 2条。
建筑工程竣工图的绘制要求及方法
建筑工程竣工图的绘制要求及方法1.竣工图的绘制要求竣工图编制单位应按照国家建筑制图规范要求绘制竣工图,不得把洽商或附图贴在原设计图上作为竣工图,也不许把洽商原封不动地抄在原图上。
在蓝图上改绘竣工图各专业图纸都必须相应修改,使各个专业的衔接关系相互吻合。
绘制竣工图应使用绘图笔或签字笔及不褪色的绘图墨水,选用图例必须符合国家规范,不得随意徒手绘制线条或注写,字体要求为仿宋体或者楷体,严禁错、别、草字。
计算机出图必须清晰,不得使用计算机出图的复印件。
在施工图上改绘时,不得使用涂改液涂改、刀刮、补贴等方法修改图纸。
2.竣工图的绘制方法(1)利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠(划)改、叉改法,局部修改可以圈出更改部位,在原图空白处绘出更改内容,所有变更处都必须引画索引线并注明更改依据。
具体的改绘方法可视图面、改动范围和位置、繁简程度等实际情况而定。
其中杠(划)改法就是在原施工图上,用细实线划去需要更改的部分,从修改的位置引出带箭头的索引线,在索引线上注明修改依据。
杠(划)改法是目前一般性变更中使用的一种基本方法,无论建筑、结构还是设备安装施工的竣工图,均要求用这种方法为基础来编制竣工图。
当更改内容较多或无法在图纸上表达清楚时,可在变更涉及的竣工图上采用注记说明,在标题栏上方或左边用规范用语加以文字说明。
图上某一种设备、门窗等型号的改变,涉及到多处修改时,要对所有涉及到的地方全部加以改绘,其修改依据可标注一个修改处,但需在此处作简单说明。
在建筑物某一部位增加隔墙、门窗、灯具、设备、钢筋等,均应在图上的实际位置用规范制图方法绘出,并注明修改依据。
(2)绘制大样图或另补绘图纸当图纸某部位变化较大或不能在原位置上改绘时,可以采用绘制大样图或另外补绘图纸的方法。
①画大样改绘在原图上标出应修改部位的范围后,再在需要修改的图纸上绘出修改部位的大样图,并在原图改绘范围和改绘的大样图处注明修改依据。
②另补绘图修改如原图纸无空白处,可另用硫酸纸补绘图纸晒成蓝图后,作为竣工图纸,补在本专业图纸之后。
竣工图的编制依据、要求及方法
竣工图的编制依据、要求及方法说明：本文内容是根据重庆市《城建档案管理基础》及2006年7月12日经开区档案馆王靖对龙湖·观山水项目档案交底内容进行的整理。
—向春花一、依据1、设计施工图2、施工图纸会审记录（设计交底记录）3、设计变更通知单（包括变更图纸和变更通知单）4、技术变更核定洽商单5、隐蔽工程验收记录6、质量事故报告及处理记录7、建（构）筑物定位测量、施工检查测量及竣工测量。
二、要求1、由施工单位负责，工程技术人员负责绘制。
2、新蓝图两套。
在使用施工蓝图编制竣工图时，必须使用新蓝图。
禁用在工地受到磨损、残缺丢角和有油垢的旧图用于编制竣工图。
新蓝图上必须要有设计单位签章。
3、结合工程进度进行编制。
变更内容的实施日期、修改施工图日期及修改哪几张图等事项由施工单位及时作好记录。
4、竣工图幅上反映的图形、尺寸、结构、材质以及有关的文字说明等，必须反映施工后的实际情况，做到图、文与实物相一致，没有错误、遗漏和含混不清的地方。
5、利用施工图改绘竣工图时必须注明修改依据，即在修改处注明设计变更单、图纸会审记录或材料代用单的编号。
保证图纸质量，做到指示明确，规格统一，图面整洁，线条清晰，字迹清楚工整，便于查阅。
用炭素墨水绘制。
当无法在图上表达清楚时，应在图标上方或左方空白处用文字说明，并标注有关变更洽商记录的编号。
6、竣工图必须按国家建筑制图标准或有关专业标准、规定进行编制。
竣工图上的各专业标准的名词、术语、代号、图形文字、符号和选用的结构要素以及填写的计量单位，均应符合有关标准和规定。
7、底图、蓝图的更改只能杠改（划改），不能刮改，不准用涂改液，以保持图面整洁。
图样上各种引出说明，一般应与标题栏平行，引出线不得相互交叉，不遮盖其它线条和文字说明。
8、建筑工程竣工图应有总平面图（包括给排水、供电、供气布置图、系统图），建筑图（包括平、立、剖面图），结构图（包括基础、主体柱、梁、板及构件布置图、构件详图、节点图）、设备图等。
竣工图编制要求
竣工图编制要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图、结构竣工图、钢结构竣工图、建筑给水、排水与采暖竣工图、燃气竣工图、建筑电气竣工图、智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）、通风空调竣工图、地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图、地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
竣工图编制要求
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据;二、施工图没有变动的,竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的,可在原施工图上修改,要注明修改依据,并加盖竣工图章作为竣工图;三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的,应重新绘制竣工图,并套用竣工图框,竣工图号是在原施工图号前加“竣”字;四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中,但应在图纸目录中列出图号,指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制;五、所有竣工图逐页加盖竣工图章,竣工图章的内容填写应齐全、清楚,并手写签名;竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方,不得压盖图形、文字；若正面无空白处,则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖;六、竣工图每册都应有本册目录和备考表;七、用作竣工图的施工图必须是图面清晰的新图,禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图;八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况,包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等;竣工图编制注意事项：一图样与文字说明•1、凡原设计图、表涉及的内容,在竣工图、表中均应有反映回应,不得遗漏,特别是隐蔽工程的高程、各部尺寸和地质等情况,一定要如实地反映在竣工图、表上; 对于通用图有变更的,将通用图复印并修改后插入施工图相应的位置,不能直接对通用图进行修改;•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合;•3、竣工图样上各专业的名词、术语、代号、符号和选用的结构要素以及计量单位,均应符合国家的有关法令和制图规范与标准,并应与设计文件相一致;•4、竣工图的图形和有关文字说明必须清楚准确,做到图物、文字一致,真实反映项目竣工验收时的实际情况,达到准确、完整、清晰等标准要求;•5、图上各种引出说明一般应与图标平行,索引线不得相互交叉,不得与图面线条重合;•6、严禁使用涂改液涂抹、刀刮、补贴等方法修改图纸,图纸的更改只能杠改、划改或圈改,不得刮改、涂抹、黏贴,以保证图面整洁;•7、图形与文字数据修改要求合起来能反映公路工程的完整轮廓和相应的技术要求;二注记•1、利用施工图改绘竣工图时必须注明改绘依据,即在修改处或本页图纸的说明处注明设计变更依据; 对图纸进行修改时一定要对图纸标题栏上方的文字说明进行修改2、标注位置合理,容易辩认,不遮盖图形、文字和数字;三载体纸张、书写、粘结•1、竣工图属永久性保存的资料,必须采用不易褪色的绘图墨水黑色耐久性书写材料编制竣工图,并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好;禁用圆珠笔、铅笔或其他易褪色的墨水绘制;最好是利用电脑重新绘制竣工图;•2、竣工图表中的文字、数据等的字体和字号,应符合规范要求,手写体不得潦草;•3、图纸粘结一律用化学浆糊,不得用粮食浆糊或胶水粘结竣工图纸;•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸;描绘线划实在、墨色均匀,应符合复制及晒蓝图要求;•5、竣工图编号要连续,竣工图图纸目录必须与竣工图纸信息一致;四其他•1、重新绘制的竣工图应与设计施工图同比例,新竣工图按原图编号;•2、在重新绘制的每一张竣工图后面,一定要附盖有原设计施工图,要将原设计施工图和重新绘制的竣工图一同存档备查;•3、竣工图编制说明：一个标段或单位工程应有编制总说明,每一册应有本册编制说明,阐明竣工图编制依据、原则、变更情况、设计与竣工图数量对照等;•4、竣工图应逐页编图号和页次,编号方法,可参照原设计图纸;•5、文件排列：竣工图封面——竣工图内封面——竣工图目录——竣工说明含变更情况说明——变更设计一览表——设计变更文件与竣工图档号对照一览表——竣工图纸按照原设计图纸顺序编制——卷内备考表;•6、合同段竣工图首册中应附有总体变更设计汇总表,每一册分册内应附本册的变更设计一览表、设计变更文件与竣工图档号对照一览表;竣工图编制说明1 竣工图总说明1本合同段工程概况简述工程所处地形、地貌、水文及地质情况,本合同段的主要工程概况,即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比；2开、竣工日期；3施工依据；4新工艺、新材料；5合同执行情况概述从工程质量、进度、费用、合同管理等方面进行阐述,变更情况统计；6编制竣工图过程中需要说明的问题;7运营养护需注意的问题如有;编制竣工说明时应从变更的合理、合法性角度出发,重点阐述变更的原因及结果、执行原合同及变更情况;变更原因从以下四个方面阐述：A 设计深度不够；B 或不良地质；Ｃ或不可抗力；Ｄ其它方面原因;2 路线竣工图1本合同段路线说明简述路线走向、线形及转角情况,实际情况与原设计差异；2定线数据竣工说明A 若原设计图无变更,可直接利用；B 参照原设计图表示方法,注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上;3 平面图竣工说明A 概述本合同段平面线形设计及变更情况包括变更原因、依据；B 长、断链情况；C 检查结构物位置和地质说明文件材料,如有变化应予以更正,平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式、实际走向标注清楚；D 地形、地物与实际不符的应予以纠正如没有可不写；E 路基边沟按实际排水方向标注箭头；F 统一里程及断链桩号一览表;4 纵断面图竣工说明A 概述本合同段纵断面设计及变更情况包括变更原因、依据；B 施工中采取哪些方法控制纵断面高程；C 平面图上桥梁、涵洞、通道均按照竣工的位置、结构形式孔径应标注清楚；D 纵断面竣工图地面线高程应反映清表碾压后的标高,将“设计高程”改为“竣工高程”并与原设计对比；E 竖曲线、坡度、坡长等均按竣工后的实际数据统计；F 超高设置按照竣工的实际情况标注；G 图中“地质情况”一栏按照实际情况填写;5 编制路线竣工图中需要说明的问题;3 路基、路面、桥梁等单位工程竣工图“竣工说明”的编制具体内容应包括：1 工程概况包括建设内容、完成的工程量；2 开、竣工日期；3 主要技术指标；4 执行的规范标准施工依据：设计图、施工规范、项目文件；5 主要施工方案、质量控制措施及采用新工艺、新材料、特殊问题的处理、施工图的版本等情况；6 设计变更情况；7 今后养护工作需注意的事项如有；8 竣工图编制情况;四、竣工图编制的流程图纸收集1 设计图、变更图;搜集最终施工图及变更设计图;在这一步务必将工程施工过程中的所有图纸搜集完整,不得有遗漏,个别只有方案没有图纸的,各施工单位必须重新绘制补充图纸并经设计单位确认作为竣工图的一部分;确保竣工图的完整性;2 收集并列出变更目录;整理修改1 一个变更通常会涉及多张图纸,在进行修改时,对应需要更改的部位及工程数量表中的工程量也一并更改如某桥梁工程桩基长度变更,应对桥型布置图、墩台一般构造图、桩基钢筋图、工程数量表等图一并修改,确保竣工图的统一性;2 在进行竣工图编制时,无法在图纸上表达清楚的,应在标题栏上方用文字说明,文字说明较多的,可在竣工说明中进一步描述;同样,应对设计图的文字说明进行相应修改,以准确反映工程的实际面貌,对变更的图纸要在相应图纸附注后续说明变更情况及出处;3 局部变更对于局部变更的用签字笔将变更部位标注清楚,对应需要更改的部位及工程数量表中的工程量也一并更改;在修改时文字、数字更改一般杠改；线条更改一般是划改；局部图形更改时,重新绘制竣工图;4 变更取消将原图对折,并在对折处背面用签字笔注明“变更取消”;5 变更替换对于整体变更的将本页图纸对折,在对折处背面用签字笔注明“变更取消,变更图后附”字样,变更图纸紧附其后,并对相应的其它图纸、工程数量表、一览表等一并修改;6 变更增加将变更图插入相应的位置,并对相应的其它图纸、工程数量表、一览表等一并修改;7 通用图变更将变更后修改后通用图复印插入竣工图的相应位置,并对相应的其它图纸、工程数量表、一览表等一并修改;编制竣工图目录应将本册所涉及的通用图的图号在竣工图目录中列出,指明该图所在位置并在编制说明中注明;编制变更清单编制设计变更与修改后的竣工图档号对照一览表,详细写明本册图中的工程名称变更情况、依据及批文号表格式样见附件15;附件一变更设计一览表施工单位：合同号：监理单位：第页共页填表人：负责人：年月日设计变更文件与竣工图档号对照一览表施工单位：合同号：监理单位：第页共页灵丘至山阴高速公路竣工图路基合同段：Kxx+xxx～Kxx+xxx第一卷路线、路基工程第一册共二册路线、路基xxxx工程建设有限责任公司XXX年X月注：竣工图内外封面字体参照原设计图纸字体大小,竣工图封面要加盖竣工图章和各单位公章;灵丘至山阴高速公路竣工图路基X合同段：KXX+XXX～KXX+XXX第一卷路线、路基工程第一册共二册路线、路基建设单位：XX高速公路建设管理处设计单位：XXX勘察设计院监理单位：XXX监理咨询有限公司施工单位：XXXXXXXXXXX建设有限责任公司编制日期：二0一三年六月注：竣工图内外封面字体参照原设计图纸字体大小,竣工图封面要加盖竣工图章和各单位公章;。
工程竣工图的编制
第四章 竣工图编制时间、编制单位
第一节 竣工图的编制时间 根据国家建委颁发的《编制基本建设工程竣工图的几项暂行规定》第二
条对编制竣工图的时间作了明确的规定：“编制各种竣工图，必须在施工过 程中（不能在竣工后）……。”国家对编绘竣工图的时间为什么要这样规定 呢？原因是等工程竣工后再编绘竣工图存在下列问题： 1．因工程施工周期较长，若竣工后再编绘竣工图，原始记录不易收集齐全， 事后许多问题要靠回忆进行整理，往往由于当事人记不清楚而错漏。因此， 这时编绘的竣工图难以做到准确无误。 2．施工过程中往往出现管理组织、管理人员的变动和交替现象，竣工后再编 绘竣工图，容易出现责任不清或互相扯皮而耽误工作。 3．有些施工单位，由于技术力量不足及承办的工程项目较多，往往是一个工 程技术人员负责几项工程，或者是一项工程刚刚接近收尾，新的工程项目又 下来了，主要精力又全部转移到新开工的工程上。结果工程已经结束，竣工 图编绘工作却落实不了，时间长了，竣工项目多了，编绘竣工图就更难了。 4．有些施工单位技术人员有限，加上竣工后要整理交工资料，势必牵制一部 分技术力量和需要一定的时间，即影响交工验收又影响新项目的开工。
一、利用施工蓝图改绘竣工图具体做法
在施工蓝图上改绘竣工图一般采用杠（划）改法、叉改 法。局部修改可以圈出更改部位，在原图空白处绘出更改 内容。所有变更处都必须引索引线并注明更改依据；
在施工图蓝图上改绘，不得使用涂改液涂抹、刀刮、补贴 等方法修改图纸。具体的改绘方法可视图面、改动范围和位 置、繁简程度等实际情况而定。
综上所述，把编绘竣工图放在竣工后集中完成，工作量太大，时间要求 紧，人员也不好安排，赶编的竣工图质量也不高，所以，国家规定把编绘竣 工图的工作放在施工过程中进行、由于工程技术人员跟随施工的进程及时绘 制。
竣工图编制要求
竣工图编制要求1.竣工图的编制要求1.1工程竣工时应编制竣工图，竣工图一般由施工单位负责编制。
公司所属新建高速铁路建设项目除标准图、通用图外应全部重新绘制竣工图。
施工单位有采用标准图、通用图的，由施工单位移交建设单位一套本单位采用的标准图、通用图，纳入竣工文件。
1.2竣工图应完整、准确、规范、清晰、修改到位，真实反映竣工时的实际情况。
1.3竣工图一律采用CAD绘制。
1.4竣工图应配有竣工图封面、竣工说明、竣工图目录。
1.5竣工图应能正确反映竣工工程隐蔽部位的处理情况和工程地质、水文地质情况、变更情况；对各部建筑尺寸、建筑材料和建筑标高注写明确，一目了然，关键部位应附放大样图，变更设计应纳入竣工图；根据竣工图能够详细了解工程全貌及其具体建筑位置；1.6图上有施工里程的地方，都要加注统一里程；准确计算出全部工程数量；在运营期间，对养护维修起到参考作用1.7竣工图的图标需要按照图1.7所示进行修改。
1.8竣工图编制完成后，监理单位应对竣工图编制的完整、准确、系统和规范情况进行审查。
1.9竣工图打印采用硫酸纸蓝晒工艺。
竣工图签署必须签署在蜡底图上，然后晒制蓝图。
2.0竣工图移交给建设单位时，需移交蜡底图、蓝图、DWG版电子CAD图（含字体库）及PDF版电子CAD图一份。
2.竣工图编制注意事项2.1图幅、图标、角标。
2.1.1图幅尺寸基本图幅A0A1A2A3A×B1188×840840×594594×420420×297 C1010105D2*******2.1.2图幅比照施工设计图或采用国标制图标准，如果图幅需要加长，按1/8的模数延长。
2.1.3角标的半径为7.5mm。
如果多张横断面图，第一张图和最后一张图同时有图标和角标，中间只采用角标（在横线以下写总张数，横线以上写分张数，如1/30……30/30）。
2.2图标：所有签字均签在底图上，再晒蓝图。
图标中字体均采用5号字，如工程名称及图名字数较多时，可酌情缩小字号；如图名不能直接反映该图所属专业时，应在图名上方标明××专业；竣工图号可按原施工设计图各专业图号编排，但需将施工图中的“施”字改成“竣”字，且施工图图号不能重复。
竣工图编制要求
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检•3•4•5•6•7要求。
•1行修改2、标注位置合理，容易辩认，不遮盖图形、文字和数字。
（三）载体（纸张）、书写、粘结•1、竣工图属永久性保存的资料，必须采用不易褪色的绘图墨水（黑色耐久性书写材料）编制竣工图，并做到图形线条清晰、字迹工整、墨色均匀、标示明确、反差良好。
禁用圆珠笔、铅笔或其他易褪色的墨水绘制。
最好是利用电脑重新绘制竣工图。
•2、竣工图表中的文字、数据等的字体和字号，应符合规范要求，手写体不得潦草。
•3、图纸粘结一律用化学浆糊，不得用粮食浆糊或胶水粘结竣工图纸。
•4、蓝图描绘用纸必须是质地优良、透明度好的硫酸纸或薄尼龙纸。
描绘线划•5•1•2•3•4•5（含——•6竣工图编制说明1 竣工图总说明1）本合同段工程概况（简述工程所处地形、地貌、水文及地质情况，本合同段的主要工程概况，即：路基、路面、桥梁、涵洞、隧道、路线交叉实际情况与设计情况对比）；2）开、竣工日期；3）施工依据；4）新工艺、新材料；A 若原设计图无变更，可直接利用；B 参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点文件材料；C 施工中新增的固定导线点、水准点要标注在竣工图上。
竣工图编制要求
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
竣工图纸编制要求
竣工图纸编制要求
国家规定：各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制竣工图的形式和深度，应根据不同情况区别对待，其具体要求包括：
（1）凡按图竣工没有变动的，由承包人（包括总包和分包承包人，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。
（2）凡在施工过程中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由承包人负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，作为竣工图。
（3）凡结构形式改变、施工工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再原施工图上修改、补充时，应重新绘制改变后的竣工图。
由原设计原因造成的，由设计单位负责重新绘制；由施工原因造成的，由承包人负责重新绘图；由其他原因造成的，由建设单位自行绘制或委托设计单位绘制。
承包人负责在新图上加盖“竣工图”标志，并附以有关记录和说明，作为竣工图。
竣工图编制要求及折叠方式
03
竣工图编制软件
软件选择
兼容性
选择能够兼容多种操作系统和软件的软件，以 确保竣工图的顺利编制和输出。
稳定性
选择成熟、稳定的软件，避免在编制过程中出 现软件崩溃或数据丢失的情况。
易用性
选择界面友好、操作简单的软件，提高编制效率。
软件功能
编辑与修改
软件应具备基本的编辑和修改功能，如剪切、复制、粘贴、撤销等， 方便对竣工图进行修改和调整。
竣工图编制要求及折叠方式
目录
• 竣工图编制要求 • 竣工图折叠方式 • 竣工图编制软件 • 竣工图编制常见问题及解决方案 • 竣工图编制案例分析
01
竣工图编制要求
编制依据
01
02
03
施工图纸
竣工图应以施工图纸为基 础，确保图纸内容与实际 施工一致。
工程合同
竣工图应符合工程合同的 约定，包括技术要求、质 量标准等。
相关法规和规范
编制竣工图应遵循国家相 关法规和规范，确保图纸 的合法性和合规性。
内容要求
完整性
竣工图应完整地反映工程 的实际情况，包括所有变 更、修改和补充内容。
准确性
竣工图应准确地表示施工 完成后的实际情况，确保 图纸与实际施工一致。
清晰度
竣工图应清晰、整洁，易 于阅读和理解，符合制图 规范和标准。
教程与帮助
提供详细的软件教程和帮助文档，帮助用户快速掌握软件操作。
技术支持
提供及时的技术支持和解决方案，解决用户在编制过程中遇到的问题。
04
竣工图编制常见问题及解决 方案
问题一：编制内容不完整
总结词：内容缺失
详细描述：竣工图编制过程中，常因疏忽导致内容不完整，如缺少细节标 注、尺寸标注不完整等。
竣工图纸编制要求及方法
竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图,并按要求加盖并签署竣工图章.2．凡按图施工，没有变动的,可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更,且能在原施工图上修改、补充的，由施工单位在原施工图(必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣"字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况.要保证图纸质量，做到规格统一,图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制.6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况,发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅(210mm×297mm），图标露出. 10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列.12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求,竣工图的套数按4份编制（其中施工单位自留1套）.14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划)改；局部可圈出更改部位，在原图空白处重新绘制.2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式）,如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明.3．图上各种引出说明应与图框平行,引出线不交叉，不遮盖其他线条。
4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法.5．新增加的文字说明,应在其涉及的竣工图上作相应的添加和变更。
竣工图编制要求
竣工图编制要求
一、竣工图的编制应在盖有设计院出图章、注册设计师章和设计审核章的的蓝图上进行绘制，报送的竣工图图样清晰，图表整洁，无破损，签字盖章手续完备。
二、绘制竣工图须符合制图规范，做到图形清晰和字迹工整。
绘制与注记要用碳素墨水笔。
三、所有竣工图均应加盖竣工图章。
竣工图章的基本内容应包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监。
“竣工图章”应使用不易褪色的红色印泥，应盖在图标栏上方空白处。
还须加盖施工单位和监理单位公章。
要求：竣工图章上需签字的人员，不允许只签字不审核图纸。
四、变更依据
图纸会审记录、设计变更单、技术核定单、工程业务联系单等修改。
五、图纸变更注记方法
竣工图必须与工程实物相符，与设计变更通知单等有关资料一致，所有修改内容必须修改到位，竣工图的修改、注记方法规定如下：
1、对于少量文字和数字的修改可用扛改法。
即用一条实线将被修改的部分划去，在其附近适当的位置填写变更后的内容，并注明修改依据和注记人、注记日期。
2、对少量图形的修改可采用叉改法。
即用“×”将被修改部分划去，在其附近适当的位置画上修改后的图形，注明修改内容及修改依据、注记人、注记日期。
3、对较多图形的修改，可采用蓝图粘贴法。
即将变更较大的部分进行重新绘制或绘成底图后晒成蓝图剪下，粘贴在变更部分上，吻合相接成竣工图，并注明修改依据、注记人、注记日期。
六、竣工图编绘时间。
工程竣工图编制要求
竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。
⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。
修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。
⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。
2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。
3、编制竣工图应当使用新蓝图。
计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。
4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。
5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。
不得用圆珠笔或其他易于褪色的墨水绘制。
6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。
（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。
1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。
2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。
具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。
竣工图编制要求
竣工图编制要求及方法
1竣工图由设计单位按专业进行编制，按专业组册，并应在阶段栏注明“竣工图”。
2工程交工技术文件中的竣工图（包括单线图），如按图施工无变动的，可用原施工图绘制竣工图；施工图在施工过程中发生过设计变更的，应由设计单位按最终修改状况绘制竣工图，竣工图应先对电子版竣工图修改后出图，以保证电子版竣工图纸与纸质版竣工图纸的一致性。
3 竣工图完成后应逐张加盖并签署竣工图章、加盖出图专用章、技术专用章、一级注册师章。
竣工图的样式按照电力行业形式刻制，并由施工单位、监理单位进行手工签署。
用章位置宜在图纸标题栏上方或标题栏左边空白处，无竣工图章加盖位置时，可加盖在图纸标题栏的背面处；竣工图章应采用红色印泥加盖。
4 本工程项目的竣工图不进行装订，折叠组册后装入档案盒内；竣工图的折叠应按照GB10609.3-2009《技术制图、复制图的折叠方法》的折叠规定折叠成A4 幅面（210mm×297mm），为保护图纸内容，折叠后的内容朝里，白面朝外，图标露出，标题栏折在外面，5竣工图的名称为：“潞安油化电热一体化项目总降压变电站工程”。
6根据业主要求，竣工图一式三份，一正两副。
潞安220kV总降输变电工程总承包项目部
2015年6月18日。
竣工图编制要求
竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明•1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
•2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。
5．新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。
6．所有竣工图必须由施工单位在图标上方或空白处加盖、签署竣工图章，竣工图章中的内容填写必须齐全、清楚、不得代签。
7．竣工图章应使用不褪色红印泥。
8．一张更改通知单涉及多图的，如果图纸不在同一卷册的，应将复印件附在有关卷册中，或在备考表中说明。
编制基本建设工程竣工图的几项暂行规定一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和主管部门。
都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖＂竣工图＂标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖＂竣工图＂标志后，即作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖＂竣工图＂标志并附以有关记录和说明，作为竣工图。
重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。
（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
竣工图要经承担施工的技术负责人审核签认。
四、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。
总包单位在交工时应向建设单位提交总包范围内的各项完整、准确的竣工图。
（2）建设项目由建设单位或工程指挥部分别包给几个施工单位承担的，各施工单位应负责编制所承包工程的竣工图。
建设单位或工程指挥部负责汇总整理。
（3）建设项目在签订承发包合同时，应明确规定竣工图的编制、检验和交接等问题。
五、工程竣工验收前，建设单位应组织、督促和协助各设计、施工单位检验各自负责的竣工图编制工作，发现有不准确或短缺时，要及时采取措施修改和补齐。
竣工图要作为工程交工验收的条件之一。
竣工图不准确、不完整、不符合归档要求的，不能交工验收。
在特殊情况下，也可按交工验收时双方议定的期限补交竣工图。
六、大中型建设项目和城市住宅小区建设的竣工图，不得少于两套，一套移交生产使用单位保管，一套交有关主管部门或技术档案部门长期保存，关系到全国性特别重要的建设项目（如首都机场、南京长江大桥等），应增交一套给国家档案馆保存。
小型建设项目的竣工图不得少于一套，移交生产使用单位保管。
因编制竣工图需增加的施工图，由建设单位负责及时提供给施工单位，并在签订合同时，明确需要增加的份数。
七、大型工程竣工后，凡上述竣工图仍不能满足需要时，可重新绘制竣工图，由建设单位负责组织力量绘制，设计、施工单位负责提供工程变更资料。
八、编制整理竣工图所需的费用，凡属设计原因造成的，由设计单位解决施工单位负责编制所需的费用，由施工单位在建筑安装工程造价中解决；建设单位负责编制和需要复制的费用，由建设单位在基建投资中解决；建成使用以后需要复制补制的费用，由使用单位负责解决。
九、为了做好基本建设工程竣工图的编制工作，各主管部门可根据具体情况制订有关细则。
十、本规定从批准、颁布之日起开始试行。
过去的有关规定，与本规定相抵触者，按本规定执行现在都按此规定进行归档、整理。
档案管有专门的规定。
竣工图纸编制要求及方法一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
4．有关施工技术要求或材料明细表等文字有更改的，应在修改变更处进行杠改，当变更内容较多时，可采用注记说明的办法。
5．新增加的文字说明，应在其涉及的竣工图上作相应的添加和变更。
6．所有竣工图必须由施工单位在图标上方或空白处加盖、签署竣工图章，竣工图章中的内容填写必须齐全、清楚、不得代签。
7．竣工图章应使用不褪色红印泥。
8．一张更改通知单涉及多图的，如果图纸不在同一卷册的，应将复印件附在有关卷册中，或在备考表中说明。
编制基本建设工程竣工图的几项暂行规定一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。
全国各建设、设计、施工单位和主管部门。
都要重视竣工图的编制工作，认真贯彻执行本规定。
二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。
编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。
三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖＂竣工图＂标志后，即作为竣工图。
（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖＂竣工图＂标志后，即作为竣工图。
（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。
由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。
施工单位负责在新图上加盖＂竣工图＂标志并附以有关记录和说明，作为竣工图。
重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。
（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
竣工图要经承担施工的技术负责人审核签认。
四、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。
