竣工图编制及归档要求剖析
工程竣工图编制解析

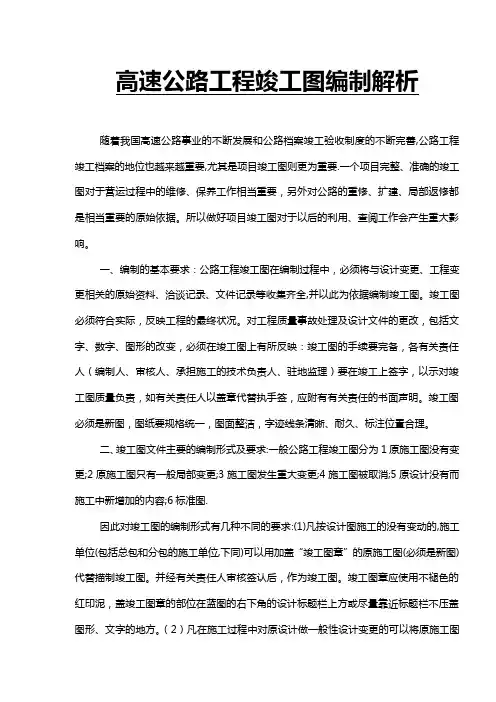

高速公路工程竣工图编制解析随着我国高速公路事业的不断发展和公路档案竣工验收制度的不断完善,公路工程竣工档案的地位也越来越重要,尤其是项目竣工图则更为重要.一个项目完整、准确的竣工图对于营运过程中的维修、保养工作相当重要，另外对公路的重修、扩建、局部返修都是相当重要的原始依据。
所以做好项目竣工图对于以后的利用、查阅工作会产生重大影响。
一、编制的基本要求：公路工程竣工图在编制过程中，必须将与设计变更、工程变更相关的原始资料、洽谈记录、文件记录等收集齐全,并以此为依据编制竣工图。
竣工图必须符合实际，反映工程的最终状况。
对工程质量事故处理及设计文件的更改，包括文字、数字、图形的改变，必须在竣工图上有所反映：竣工图的手续要完备，各有关责任人（编制人、审核人、承担施工的技术负责人、驻地监理）要在竣工上签字，以示对竣工图质量负责，如有关责任人以盖章代替执手签，应附有有关责任的书面声明。
竣工图必须是新图，图纸要规格统一，图面整洁，字迹线条清晰、耐久、标注位置合理。
二、竣工图文件主要的编制形式及要求:一般公路工程竣工图分为1原施工图没有变更;2原施工图只有一般局部变更;3施工图发生重大变更;4施工图被取消;5原设计没有而施工中新增加的内容;6标准图.因此对竣工图的编制形式有几种不同的要求:(1)凡按设计图施工的没有变动的,施工单位(包括总包和分包的施工单位,下同)可以用加盖“竣工图章”的原施工图(必须是新图)代替描制竣工图。
并经有关责任人审核签认后，作为竣工图。
竣工图章应使用不褪色的红印泥，盖竣工图章的部位在蓝图的右下角的设计标题栏上方或尽量靠近标题栏不压盖图形、文字的地方。
（2）凡在施工过程中对原设计做一般性设计变更的可以将原施工图加以修改补充作为竣工图的可不重新绘制，由施工单位在原施工图上（新图）上修改，并注明变更依据。
如变更设计通知单、洽谈会议记录等文件编号，逐张加盖“竣工图”章；凡图形、标高等没有变化但工程数量与原设计工程数量不同的，需列出竣工工程数量，原设计工程数量应保留，经有关责任人签认后，作为竣工图。
竣工图编制及归档要求
天津石化100万吨/年乙烯及配套项目竣工图编制及归档要求1 目的为做好天津石化100万吨/年乙烯及配套项目竣工图的编制工作，提高竣工图的完整性、准确性、系统性和案卷质量，满足企业生产运维需要，特制订本要求。
2 编制依据2.1 《石油化工建设工程项目交工技术文件规定》（SH/T3503-2007）2.2 《国家重大建设项目文件归档要求与档案管理规范》（DA/T28-2002）3 各方职责3.1 设计单位3.1.1 负责编制竣工图，提交监理单位审核；3.1.2 根据档案管理要求，进行竣工图整理组卷，并形成电子版竣工图；3.1.3 将审查合格后的竣工图提交建设单位验收、移交、归档。
3.2 监理单位3.2.1 负责完成对竣工图审核，并签署竣工图章。
3.3 建设单位3.3.1 项目经理部设计部3.3.1.1 负责组织、协调竣工图编制和审查工作；3.3.1.2 负责组织设计单位按要求向建设单位归档竣工图；3.3.1.3 负责单独签订设计合同的项目竣工图保证金的管理工作。
3.3.2 项目经理部工程管理部门3.3.2.1 负责协调施工、监理单位审查竣工图；3.3.2.2 负责依据现场实际情况对竣工图进行审查。
3.3.3 项目经理部控制部3.3.3.1 负责EPC、EP项目竣工图保证金的管理工作。
3.3.4 分公司信息管理部3.3.4.1 负责按照档案管理要求，指导竣工图的归档工作；3.3.4.2 负责接收竣工图。
4 竣工图编制要求4.1 准确性要求竣工图必须准确、真实，需将设计、施工、建设单位所提出的变更内容与现场实际情况进行核实，保证所编制的竣工图与现场实际情况相一致。
设计单位主要依据设计变更单和经设计确认的工程联络单编制竣工图。
4.2 完整性要求竣工图要求完整，凡在设计过程中，设计单位所出的各专业的图纸（包括单线图）均要求出竣工图，并按主项编制出图纸总目录、分目录、专业目录。
同一主项工程中重复利用的标准图、通用图按专业区分，单独组册，案卷号排在相应专业最末。
竣工图的编制与归档-----
竣工图的编制与归档一、竣工图归档应满足下列要求：1.竣工图应能全面、准确、真实的反映竣工工程的全部施工实际造型和特征；2.按原设计施工图实施的，可将原设计施工图的图框换成竣工图框（见附件一）；如全部或局部变更设计施工图，应按变更后的施工图绘制竣工图，并在竣工图每页空白处加盖竣工图章，签字要齐全.3.路基、桥梁合同段的一般设计图纸中可能有部分工程项目由项目管理单位进行公开招投标或另委托施工单位实施。
例如，桥梁伸缩缝、部分地方路改线等。
该部分图纸由承担该项目的施工单位负责提供。
4.竣工图、表统一采用A3 （297mm×420mm）横式。
5.各施工单位必须认真完成各自所承包工程项目的竣工图，要求完整准确、规格统一、页面整洁、字迹和数字清楚，经监理工程师审核无误并签认四套原件，移交我处。
6.房建工程若为大蓝图，需按297mm×210mm或297mm×420mm折叠，底图不折叠，大于1号的底图也可卷放装筒；7.重复使用的标准图、通用图可不编入竣工图，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明，并在封面加盖竣工图章，签字要齐全；8.移交的竣工图经我处审核无误，由施工单位在我处自行加盖竣工图章。
9.页面中图形、表格等须位于图框内，并保证页码可见不遮挡；10.图框边距尺寸要适当，以免装订时被裁或被压；11.页面中图形、表格线条需连续均匀；12.保证竣工图页面清晰，整洁不污损;13.竣工图绘制后，要注意表格数据的修改，附注描述的修改，避免留存原图中“设计”等字眼。
竣工图中的附注要能够体现构造物的实际尺寸或数据，与设计有关的或者施工中需要注意的事项应去掉；14.变更一览表要求按每册竣工图对应编制。
变更依据填写变更通知单编号或变更批复文件号或变更令编号等，变更内容简要描述该项工程变更的内容，变更说明简要描述该项工程变更的原因，变更依据文件所在档号暂不填写，对应竣工图号填写根据该变更修改内容的那张图图号；15.竣工说明按合同段结合单位工程编写，附在第一册图纸中，采用横向A3纸，并分两栏，备考表可以采用竖向A4纸；16.出版完成的竣工图页码要同目录页码相符，备考表签字日期不可早于编制日期即图章中日期，封面日期不可早于备考表日期；17.竣工图中各内容排放顺序为：变更一览表、目录、竣工说明（第一册）、竣工图页面内容、备考表。
浅谈竣工图编制存在问题和改进措施
2020.2探索与交流浅谈竣工图编制存在问题和改进措施高 培 蔡 建 尹海涛 陈 琛施工图是设计单位绘制，由监理单位签发给施工单位，用于工程建设，在整个实施过程中不可避免的会遇到原材料、地质、天气、功能、施工技术方法等各种因素的影响，而发生变更调整。
工程完工后，施工图纸与工程实体不相符之处需进行修改，如不修改，必将给工程后期的管理、维修、改建、扩建带来严重隐患。
因此，工程完工后，涉及工程的各专业技术人员必须按设计变更文件和工程洽商记录重新绘制竣工图，使竣工图与实际相符。
一、竣工图编制的意义1.用于后期工程新建、改建、扩建工程在开建前，设计单位要通过实地调查和查阅原工程竣工图纸，了解工程布置、地下构筑物情况，特别是在河道疏浚、渠道护砌时，必须通过竣工图来掌握水流方向、流量大小、导截流方案、配套建筑物详细位置、地方灌溉需求等一切影响因素。
2.用于水系规划调整竣工图是水系规划、建设、管理中的重要依据和凭证。
随着社会的不断发展，地方水系规划需要根据生产生活、耕种条件进行重新调整，合理的规划布置、修改等都离不开准确详尽的竣工图。
3.用于缺陷责任期、运行管理期工程质量争议的司法鉴定、裁决如工程在后期的管理使用中出现质量或安全事故，事故调查组首先会对竣工图进行核查、核对，查阅竣工图纸的尺寸、规格、标高、强度等，为司法最终鉴定裁决提供法律凭证。
二、竣工图在编制过程中存在的常见问题1.竣工图的编制内容不完整首先，由于编制人员对竣工图编制规范不了解及个人绘图技术能力不足，编制人员常常照搬照套原施工图的内容，不能将工程实施施工尺寸、标高、走向等内容表述清楚、详细。
其次，是竣工图目录与实际内容不一致，经常出现目录中的图纸名称与实际图纸上的图纸名称不一致，目录中的图纸数量和实际数量不一致。
还有就是各专业的竣工图欠缺，比如，大多数机电设备、自动化设施的线路布置、走向，设备安装、布设等，这些专业工程的竣工图都有不同程度的缺失。
归档施工文件及竣工图编制要求
归档施工文件及竣工图编制要求（一）施工文件编制要求1、施工文件及竣工图（含电子文件）由承包人根据施工合同要求和国家、地方、行业有关规定标准，在工程施工全过程中编制而成，不得延误编制施工文件及竣工图（含电子文件）、漏报试验报告等，监理单位要负责审核。
2、属民用机场建设项目施工文件须用民航专业工程用表，非民用机场建设项目施工文件须用《建筑工程资料管理规程》（DB64/266）表格真实、准确填写，属单位工程和各分部工程质量验收表格须加盖单位公章。
3、承包人提交施工文件的整理和组卷等必须按照《扩建工程建设项目档案收集、整理、归档、移交管理办法》要求执行。
（二）竣工图（含竣工图电子文件）1、承包人技术人员应采用加盖设计院出图章、注册设计师图章、审图机构审图专业章的新蓝晒图编制竣工图，确保竣工图成果与竣工实际相符，有变更的部分须按实际情况修改到位（含竣工图电子版）。
2、承包人提交的竣工图为二次深化设计图时，必须经过主设计单位审核确认后方可将二次深化设计施工图，作为竣工图进行编制。
3、承包人提交竣工图（含竣工图电子文件）的时间、数量、整理和组卷等须符合《银川河东国际机场三期扩建工程竣工图归档编制办法》要求。
应使用韧力大、耐久性强的专用出图纸，并按《技术制图复制图的折叠方法》（GB/T10609.3）对不同幅面图纸统一折叠成A4幅面，图标栏露出。
（三）承包人采购设备时形成的设备资料1、承包人采购设备，由承包人、监理方供货方现场开箱按照设备装箱清单清点核对无误后，再由承包人按照相关规定进行收集、整理、归档、验收和移交。
2、承包人需要提供下列技术资料和图纸：（1）随机文件材料应包括以下内容：1）装箱单和备品备件、工具明细表（原件）；2）设备、材料出厂合格证书、出厂技术检验文件、出厂精度（性能）检验记录；3）设备安装手册、技术说明书、操作及使用说明书，以及组装、拆卸时所需要的技术资料；4）设备基础、控制原理和控制接口资料、图纸及随机图纸；5）设备及土建设施的有关图纸说明书、技术文件等；6）进口设备商检证明、海关报关单及原产地证明等文件；7）设备三包凭证、软件授权书、随机光盘、系统软件和操作手册；8）其它需要归档的设备随机文件资料。
竣工图编制及其要求
竣工图类型内容与要求竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。
各项新建、改建、扩建项目均必须编制竣工图。
1、编制要求1.1 凡按施工图施工没有变动的，由竣工图编制单位在施工图图签附近空白处加盖并签署竣工图章。
1.2 凡一般性图纸变更，编制单位可根据设计变更依据，在施工图上直接改绘，并加盖及签署竣工图章。
1.3 凡结构形式、工艺、平面布置、项目等重大改变及图面变更超过40%的，应重新绘制竣工图。
重新绘制的图纸必须有图名和图号，图号可按原图编号。
1.4 编制竣工图必须编制各专业竣工图的图纸目录，绘制的竣工图必须准确、清楚、完整、规范、修改必须到位，真实反映项目竣工验收时的实际情况。
1.5 用于改绘竣工图的图纸必须是新蓝图或绘图仪绘制的白图不得使用复印的图纸。
1.6 竣工图编制单位应按照国家建筑制图规范要求绘制竣工图使用绘图笔或签字笔及不退色的绘图墨水。
2、主要内容2.1 竣工图应按单位工程，并根据专业、系统进行分类和整理。
2.2 竣工图包括以下内容：2.2.1 工艺平面布置图等竣工图建筑竣工图、幕墙竣工图结构竣工图、钢结构竣工图建筑给水、排水与采暖竣工图燃气竣工图建筑电气竣工图智能建筑竣工图（综合布线、保安监控、电视天线、火灾报警、气体灭水等）通风空调竣工图地上部分的道路、绿化、庭院照明、喷泉、喷灌等竣工图地下部分的各种市政、电力、电信管线等竣工图3、竣工图的类型3.1 利用施工蓝图改绘的竣工图3.2 在二底图上修改的竣工图3.3 重新绘制的竣工图4、竣工图绘制要求4.1 利用施工蓝图改绘的竣工图在施工蓝图上一般采用杠（划）改、叉改法，局部修改可以圈出更改部位，在原图空白处绘出更改内容，所有变更处都必须引划索引线，并注明更改依据。
在施工图上改绘，不得使用涂改液涂抹、刀刮、补贴等方法修改图纸。
关于竣工图编制的全面指导
关于竣工图编制的全面指导竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行总结和归纳的重要技术文件，是工程竣工验收和未来运维、改建、扩建的重要依据。
本指导旨在详细说明竣工图编制的要求、程序、内容和方法，以保证竣工图的准确性、完整性和规范性。
一、竣工图编制的基本要求1. 真实性：竣工图应真实反映工程建设的实际情况，不得有任何虚假和误导信息。
2. 完整性：竣工图应包括所有施工图纸和相关信息，不得遗漏任何部分。
3. 规范性：竣工图的编制应严格遵守国家相关标准和规定，确保图面清晰、标注准确。
4. 准确性：竣工图中的数据、尺寸、材料等应与实际工程完全一致，确保图纸的准确性。
二、竣工图编制的程序1. 收集资料：收集工程建设的所有设计文件、施工记录、验收报告等相关资料。
2. 整理资料：对收集到的资料进行分类、整理，确保所有资料的完整性和准确性。
3. 编制竣工图：根据收集和整理的资料，按照规范要求编制竣工图。
4. 审核竣工图：由专业人员进行竣工图的审核，确保图样的准确性和完整性。
5. 审批和存档：通过审核的竣工图需经过相关部门的审批，并按照规定进行存档。
三、竣工图编制的内容1. 图纸目录：列出竣工图的所有图纸名称、编号和页码，方便查阅。
2. 设计说明：包括工程概况、设计依据、主要材料和设备、施工要求等。
3. 施工图：包括平面图、立面图、剖面图、细部图等，详细表达工程结构、构造和设备安装情况。
4. 验收报告：包括工程验收记录、质量评定、问题及整改情况等。
5. 其他相关资料：如工程照片、视频、变更记录等。
四、竣工图编制的方法和技巧1. 使用专业软件：使用AutoCAD、Revit等专业软件进行竣工图的编制，确保图样的清晰和准确。
2. 规范标注：按照国家标准进行图样标注，包括尺寸、材料、工艺等。
3. 图纸目录管理：利用图纸目录管理工具，方便快捷地更新和调整图纸信息。
4. 审核流程：建立严格的审核流程，确保竣工图的质量。
竣工图编制详解
竣工图编制详解竣工图是工程项目完工后，为了记录和表达项目实施过程和结果而编制的图形化资料。
它是工程档案的重要组成部分，也是工程维护、扩建、改建和仲裁的依据。
本详解旨在系统地阐述竣工图的编制流程、要求及注意事项，以确保竣工图的编制符合国家标准和行业规定。
一、竣工图的编制要求竣工图应真实、准确地反映工程的实际情况，图面清晰、标注完整、信息准确。
具体要求如下：1. 图面整洁：图纸应使用标准图幅，墨迹清晰，不得有涂改痕迹。
2. 比例正确：图纸应按规定的比例绘制，比例尺应标注清楚。
3. 线条规范：线条宽度应符合标准，不同类型的线应区分明显。
4. 符号规范：应使用国家规定的工程图纸符号。
5. 标注规范：文字应清晰可读，字体大小适中，单位应符合国家标准。
6. 索引完整：竣工图应包含完整的索引，便于查阅。
7. 签名盖章：图纸应由项目负责人签字，并加盖公章。
二、竣工图的编制流程竣工图的编制应遵循以下流程：1. 收集资料：收集工程设计文件、施工记录、材料合格证等原始资料。
2. 整理资料：对收集的资料进行分类、整理，确保信息的准确性和完整性。
3. 绘制图纸：根据原始资料和实际测量数据，绘制竣工图纸。
4. 审核图纸：图纸完成后，应由项目技术人员进行审核，确保图纸的准确性和合规性。
5. 签发图纸：审核无误后，由项目负责人签字，并加盖公章。
6. 编制目录：编制竣工图目录，包括图纸名称、编号、日期等信息。
7. 装订成册：将竣工图纸和目录装订成册，便于保存和查阅。
三、竣工图的编制注意事项在竣工图的编制过程中，需要注意以下事项：1. 时效性：竣工图应在中标通知书发出后的一定时间内完成编制。
2. 合规性：竣工图的编制应遵守国家及行业的相关标准和规定。
3. 真实性：竣工图必须真实反映工程实际情况，不得有虚假信息。
4. 安全性：注意保护图纸不被损坏，确保图纸的安全。
5. 保密性：竣工图涉及工程秘密，应做好保密工作。
四、竣工图的保存与利用竣工图应按照国家和行业的相关规定进行保存，确保图纸的长期可读性。
竣工图的编制及整理
的组织编制就是施 工单 位的义 务。其实不 然 ， 国家 建委关 于编 《
则用箭头 索引线 引 出， 明修 改依据 。需 要 注意 的是 修 注 相同 ； 由于编制单位能 力不 同， 编制 水平 也参差 不齐 。现 剖析 一 要更改 ，
下在编制竣工图过程中常困扰我 们的一些 问题 。
改图纸时不得 使用 涂改液涂抹 、 刀刮 、 补贴等方式。 ３ 需要增加 的内容 ， ） 当某 页图纸需要增加造 型、 门窗 、 隔墙 等
第３ ６卷 第 ３ ２期 ２０１ ０年 １１月
文 章 编 号 ：０ ９６ ２ ２ １ ３ ・ １９０ １０ —８５（００）２０ ８ —２
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＥＣＴＵＲＥ Ｉ
Ｖｏ ． ６ Ｎｏ ３ １３ ． ２
Ｎｖ ２ ０ ｏ ． ０１
・ｌ ９ ・ ８
竣 工 图 的 编 制 及 整 理
王 江 辉
摘 要： 针对竣工 图是建筑工程竣工档 案的重要组成部分 ， 从竣工 图应 由谁组织编制 、 编制时间、 编制 时注 意事项 以及竣
工 图章的使 用和 竣工 图折叠要求等方 面进行 了分析 ， 以使竣工 图的编制整理工作更加完善。
必备条件 ， 是工程 维修 、 管理 、 改建 、 扩建 的依据 。其 重要 性可 想 改法 ， 即在 图上将取消 的部分打 “×” 在 图上描绘取 消的 部分较 ， 而知 ， 但在实际编制过程 中， 由于编制单位性质 不 同， 立场也不 尽 长时 ， 可根据实 际情况多打几个“×”， 直到表示清楚 为准 ， 如果需
竣工图编制和整理要求
竣⼯图编制和整理要求竣⼯图编制及整理要求⼀、竣⼯图的编制要求1、竣⼯图必须做到齐全、准确。
竣⼯图要做到与设计变更、隐蔽⼯程记录和⼯程实际情况“三对⼝”。
2、竣⼯图按专业编制，并配有详细编制说明和⽬录。
竣⼯图应包括所有的施⼯图，其中属于国家和⾏业的标准图、通⽤图，可以在⽬录中注明，不作为竣⼯图编制。
3、凡按施⼯图施⼯没有变动的，由施⼯单位在原图上加盖并签署竣⼯图章，作为竣⼯图。
4、凡⼀般性图纸变更及符合杠改或划改要求的变更，可在原图上修改，由施⼯单位加盖并签署竣⼯图核定章和竣⼯图章，作为竣⼯图。
5、凡结构形式、⼯艺、平⾯布置等重⼤改变及图⾯变更⾯积超过35%的，应重新绘制竣⼯图。
由于设计原因造成的，由设计单位负责绘制；由于施⼯原因造成的，由承包单位负责绘制；由于其它原因造成的，由建设单位负责绘制或委托设计单位、施⼯单位代为绘制。
所有重新绘制的竣⼯图，均应由承包单位和监理单位与⼯程实际核对后，加盖“竣⼯图章”。
6、编制竣⼯图时,对施⼯图的变更应坚持“⼗改”、“七不改”。
“⼗改”是：凡隐蔽⼯程、重要设备、管道、钢筋混凝⼟⼯程等，施⼯与原施⼯图的差异超过规范许可限度的，必须⼀律改在竣⼯图上；“七不改”是：为减少竣⼯图⼯作量，凡地⾯上易于辨认的⾮原则性的变异，⼀律不在施⼯图上修改。
7、竣⼯图应使⽤新蓝图，计算机出图必须清晰，不得使⽤复印件。
8、竣⼯图应逐张加盖并签署竣⼯图章（轴侧图、设计说明书、设备材料⼀览表多页的，装订后，可以只加盖在每类⽂件的⾸页上）。
“竣⼯图章”按《国家重⼤建设项⽬⽂件归档要求与档案整理规范》（DA/T28-2002）的规定，其规格为80mm×60mm，上部有“竣⼯图”字样，并包括编制单位名称及其编制⼈、技术负责⼈签署栏及编制⽇期等内容。
“竣⼯图核定章”的规格为40mm×15mm，应注明核定的依据。
修改部位应通过引出线与竣⼯图核定章相连。
“竣⼯图章”和“竣⼯图核定章”均采⽤红⾊印泥加盖。
竣工图的编制与归档-----
竣工图的编制与归档一、竣工图归档应满足下列要求：1.竣工图应能全面、准确、真实的反映竣工工程的全部施工实际造型和特征；2.按原设计施工图实施的，可将原设计施工图的图框换成竣工图框（见附件一）；如全部或局部变更设计施工图，应按变更后的施工图绘制竣工图，并在竣工图每页空白处加盖竣工图章，签字要齐全.3.路基、桥梁合同段的一般设计图纸中可能有部分工程项目由项目管理单位进行公开招投标或另委托施工单位实施。
例如，桥梁伸缩缝、部分地方路改线等。
该部分图纸由承担该项目的施工单位负责提供。
4.竣工图、表统一采用A3 （297mm×420mm）横式。
5.各施工单位必须认真完成各自所承包工程项目的竣工图，要求完整准确、规格统一、页面整洁、字迹和数字清楚，经监理工程师审核无误并签认四套原件，移交我处。
6.房建工程若为大蓝图，需按297mm×210mm或297mm×420mm折叠，底图不折叠，大于1号的底图也可卷放装筒；7.重复使用的标准图、通用图可不编入竣工图，但必须在图纸目录中列出图号，指明该图所在位置并在编制说明中注明，并在封面加盖竣工图章，签字要齐全；8.移交的竣工图经我处审核无误，由施工单位在我处自行加盖竣工图章。
9.页面中图形、表格等须位于图框内，并保证页码可见不遮挡；10.图框边距尺寸要适当，以免装订时被裁或被压；11.页面中图形、表格线条需连续均匀；12.保证竣工图页面清晰，整洁不污损;13.竣工图绘制后，要注意表格数据的修改，附注描述的修改，避免留存原图中“设计”等字眼。
竣工图中的附注要能够体现构造物的实际尺寸或数据，与设计有关的或者施工中需要注意的事项应去掉；14.变更一览表要求按每册竣工图对应编制。
变更依据填写变更通知单编号或变更批复文件号或变更令编号等，变更内容简要描述该项工程变更的内容，变更说明简要描述该项工程变更的原因，变更依据文件所在档号暂不填写，对应竣工图号填写根据该变更修改内容的那张图图号；15.竣工说明按合同段结合单位工程编写，附在第一册图纸中，采用横向A3纸，并分两栏，备考表可以采用竖向A4纸；16.出版完成的竣工图页码要同目录页码相符，备考表签字日期不可早于编制日期即图章中日期，封面日期不可早于备考表日期；17.竣工图中各内容排放顺序为：变更一览表、目录、竣工说明（第一册）、竣工图页面内容、备考表。
竣工图编制及竣工资料分类整理需注意的事项
竣工图编制及竣工资料分类整理需注意的事项一、关于竣工图编制1.原施工图中有反映设计工程量的，则对应的竣工图必须反映：设计量、实际工程量、结算工程量。
2.按图施工的蓝图无修改的，则实际工程量可以在原设计工程量表后列表一一列出，或在该图的空白处将实际工程量和结算工程量以表格的形式一一列出。
3.加强锚杆、系统锚杆、结构锚杆，实际施工量与设计不一致时，应有相应的并经设计认可的文字材料。
4.竣工图章加盖在图签上方或左边附近，不能在图幅上漫天盖竣工图章，因此，在重新绘制竣工图时，应注意留够加盖竣工图章的位置。
5.在原图上修改的竣工图，需要在对应位置加盖修改章，并在图中的说明中补充修改依据和具体的修改内容等。
6.竣工图修改部分应与相应的变更依据建立一一对应关系，并应在对相应的变更依据上加盖执行章和标识已修改的竣工图号。
7.必须重新绘制竣工图的5种情况：①平面（或结构）布置发生变化，②结构形式变化，③项目重大改变，④运行工艺发生变化，⑤图面变更面积超过25%。
8.所有涉及地质缺陷（如：溶沟溶槽、断层等）塌方、施工缺陷，都应在竣工图上反映出来。
9.在原图上修改，不得使用铅笔，圆珠笔，红笔等，应使用碳素笔或者蓝黑钢笔。
10.设计通知或设计修改通知单的附图，如原来没有出正式的施工图，则应必须将其转化为正式的竣工图。
11.每套竣工图均应编写详细的编制说明和目录，竣工图编制说明应将竣工图的编制依据、编制原则及编制情况(包括修改内容、原因及提出单位)等陈述清楚。
二、关于引水发电资料分类整理组卷1.从进水口-压力管道-机组-主变-GIS-尾水的所有资料，都必须分到对应的各机组。
2.所有机组的安装资料，必须按机组分别整理组卷，不能将几台机组的安装资料组在一卷。
3.涉及多台机组的资料归入编号较小的机组，公共部分资料放到较小机组分类。
如：1#尾水洞是1、2、3号机组公用，1#尾水洞的资料就应分到1#机组，其目录号为0401；2#尾水洞是4、5、6号机组公用，2#尾水洞的资料就应分到4#机组，其目录号为0404。
专业竣工图编制解析
专业竣工图编制解析1. 竣工图概述竣工图是工程竣工后，为真实反映工程建设成果，依据施工图设计文件和施工实际情况编制的图样。
它是对施工过程的一种记录，也是工程维护、扩建、改造的依据。
竣工图应具备准确性、完整性和一致性等特点。
2. 竣工图编制要求竣工图编制应遵循国家及地方相关规定，满足以下要求：2.1 编制依据竣工图的编制依据主要包括：- 施工图设计文件；- 施工记录及施工签证；- 设计变更通知；- 工程洽商；- 施工现场实际情况。
2.2 图纸规格及材料竣工图应采用规定的图纸规格和材料，图面应清晰、耐久。
图纸应使用耐磨、耐水、耐酸碱、耐有机溶剂的墨水绘制。
2.3 编制内容竣工图应包括以下内容：- 建筑图纸：包括平面图、立面图、剖面图、细部图等；- 结构图纸：包括基础图、梁柱图、板面图等；- 设备图纸：包括给排水图、电气图、暖通图等；- 施工缝、后浇带、预埋件、预留孔洞等部位的详细图示；- 材料、设备的品牌、型号、规格等技术参数；- 施工过程中产生的变更、洽商等内容。
2.4 编制质量竣工图应真实、准确地反映工程实际状况，做到图物相符。
图形、文字、符号、比例、标注等应规范、清晰，不得有遗漏、错误。
3. 竣工图编制流程竣工图编制流程如下：3.1 收集资料收集施工图设计文件、施工记录、设计变更通知、工程洽商等资料。
3.2 整理资料对收集到的资料进行整理，分类别、分专业归档。
3.3 核对图纸对照施工现场实际情况，核对图纸，确保图物相符。
3.4 修改图纸根据核对结果，对图纸进行修改，完善图纸内容。
3.5 标注变更在图纸上标注变更、洽商等内容，确保竣工图的真实性。
3.6 审核图纸由项目负责人组织，对竣工图进行审核，确保图面质量。
3.7 打印图纸按照规定的图纸规格和材料，打印竣工图。
3.8 装订成册将打印好的竣工图按专业、顺序装订成册，并编制目录。
4. 竣工图管理竣工图应纳入工程项目档案管理，按照国家和地方相关规定进行保存、使用和保密。
竣工图绘制归档要求
竣工图绘制要求一、总体要求1、工程图纸应按封面、扉页、目录（目录本身不应编入图号与页号）、竣工图说明、平面图、道路横断面图、纵断面图、结构图、构件大样图等顺序排列。
2、每个单项工程绘制在一个CAD文件里面，平面、纵断、横断、大样图等必须按照适当的比例尺以实际尺寸绘制，不允许出现人为标识尺寸。
3、竣工图说明用Word排版（分册）。
4、根据施工完成范围实测，绘制竣工图平面图，不得移动、旋转，标明坐标。
5、图中绘制单线时应优先使用多线段等，不得分解，便于审核人员查询。
6、竣工图绘制完成后，打印一份送审件及电子版送城建一局审核，审核通过后，出四份正式图，进行审签。
二、字体要求图中所有字体均采用仿宋字体，图纸上的文字、数字、字母、符号、代号等，均应笔划清晰、字体端正、排列整齐、标点符号清楚正确。
在同一册图纸中，数字与字母的字体一致。
三、图幅及图框尺寸采用A3图框使用角标绘制角标，应布置在图框内的右上角，角标线线宽宜为0.25mm。
四、图层、线型、颜色、线宽、比例要求1、根据工程特征分别设置绘图图层，封面按照样板修改。
图层线型颜色线宽内图框加粗粗实线白色0.25mm外图框加粗粗实线白色0.5mm 道路边线层加粗粗实线白色0.5mm中心线层细点划线红色0.15mm标注层默认绿色默认雨水管道层粗实线青色0.35mm污水管道层粗实线蓝色0.35mm给水管道层粗实线洋红色0.35mm电力管沟层粗实线黄色0.25mm绿化带层细实线白色0.15mm轮廓线粗实线白色0.35mm辅助线细直线白色0.15mm填充层默认白色默认道路边线其他册细直线白色0.15mm 其他2、绘图比例绘图基本图例。
工程竣工图编制要求
竣工图编制要求1、竣工图编制的原则⑴工程施工过程中，完全按图施工无变动者，可在原施工蓝图上加盖“竣工图”章，即可转化为竣工图。
⑵在施工过程中虽有一般性设计变动，但能在原施工蓝图上修改补充，且不影响图面质量的，可用碳素墨水笔对变更部位进行杠（划）改或叉改。
修改时应当注明变更依据，并加盖“竣工图”章即可转化为竣工图。
⑶凡是不宜在原施工蓝图上改绘或是工程项目结构、工艺、平面布置等有重大改变，或变更部分超过图面1/3的，应按国家有关规范重新绘制竣工图，并加盖“竣工图”章。
2、竣工图章的式样和规格尺寸详《建设工程文件归档整理规范》，竣工图章应使用不褪色的红印泥加盖在蓝图右下角设计图签的上方或周围不压盖图形文字的地方，技术负责人，总监必须在审核后签字。
3、编制竣工图应当使用新蓝图。
计算机出图必须清晰，不得使用计算机出图的复印件编制竣工图。
4、重新绘制的竣工图，在设计图签栏中必须有原设计单位人员签字，图纸应符合设计单位施工图出图用章规定。
5、竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一、图面整洁、字迹清楚。
不得用圆珠笔或其他易于褪色的墨水绘制。
6、竣工图的折叠方法应按《建筑工程资料管理规程》附录E执行。
（九）竣工图的编制方法竣工图按绘制方法不同可分为以下几种形式：利用电子版施工图改绘的竣工图；利用施工蓝图改绘的竣工图；利用翻晒硫酸纸底图改绘的竣工图；重新绘制的竣工图。
1、利用电子版施工图改绘竣工图应符合下列规定：⑴将图纸变更结果直接改绘到电了版施工图中，用云线圈出修改部位，并按下表的形式做修改内容备注表；⑶设计图签栏中应有原设计人员签字；⑷委托本工程设计单位编制竣工图时，应直接在设计图签中注明“竣工阶段”，并应有绘图人、审核人的签字；⑸竣工图章可直接绘制成电子版竣工图章，出图后应有相关责任人的签字。
2、利用施工图蓝图（必须是新蓝图）改绘竣工图应采用杠（划）改或叉改法进行绘制。
具体方法示例子如下：⑴取消内容①例如：首层结构平面图中Z16（Z17）柱断面，（Z17）取消。
竣工图的编制要求与审核要点
号文件中2.0.6条对竣工图的定义是[工程竣工验收后，
真实反映建设工程项目施工结果的图样]。
竣工图的相关规范：
• 《建设工程文件归档整理规范》CB/T50328-2014; • 《建设工程质量管理条例》中华人民共和国国务院令第279 号 • 《国家建委关于编制基本建设工程竣工图的几项暂行规定》
《建设工程文件归档整理规范》 GB/T50328-2014
加长：特殊需要可采用按长边1/8模数加长尺寸(按房屋建 筑制图统一标准)。 比如：A3加长
2）基础竣工图（根据现场实际情况进行的内容） 基础竣工图的编制，应根据完整的施工记录重新绘制。
要把基础的纵横断面和地质情况真实的绘制出来，重新绘制 的基础竣工图，应采用重新绘图的竣工图图标。
基础竣工图的编制说明应包括： 1.地基基础设计承载力、实际承载力； 2.该工程室内外相对标高与绝对标高的关系； 3.该工程地基基础埋置于什么岩质上，堪岩深度等重
黎永
主要内容
一． 竣工图的概念 二． 编制竣工图的方法 三． 编制竣工图的要求 四． 竣工图的审核
一、竣工图的据施工现场
的各种真实施工记录和指令性技术文件，对施工图进行
修改或重新绘制的，与工程实体相符的图。
《建设工程文件归档整理规范》GB/T50328-2014
竣工图的编制时间按原国家建委1982年[建发施字 50号]《关于编制基本建设竣工图的几项暂行规定》执
行。该规定第二条中要求“编制各种竣工图，必须在施 工过程中（不能在竣工后）”。
在施工过程中编制竣工图的原因 ♦工程建设周期一般较长
♦人员变动 ♦施工单位承包的工程项目较多 ♦人员有限，技术力量不足
在施工过程中编制竣工图的优点
注明设计变更单、图纸会审或材料代用单的编号。 ⑥ 重新绘制的竣工图，不能再在图纸上用笔进行修改。 ⑦ 重新绘制的竣工图，最好在蓝图上签字。 ⑧ 重新绘制的竣工图，应采用全市规定的重新绘制竣工图图标。 ⑨ 绘制方法尽量采用新的施工蓝图进行修改。
竣工图管理及编制要求
竣工图管理及编制要求一、竣工图的管理1.竣工图是建设工程竣工档案的重要组成部分，是真实反映建设工程项目施工结果的图样，是工程决算、交房、维护和改建的最重要依据。
为健全事业部建设工程竣工图的编制办法，加强建设工程竣工档案归档质量，以便更好地为工程开发建设服务，《建设工程文件归档整理规范》GB/T50328-2001、《建设项目（工程）竣工档案编制技术规范》DG/TJ08-2046-2008/J11321-2008等，结合公司实际情况，制订本办法。
2.竣工图是档案工作的一部分，也是工程建设的重要组成部分，各施工单位、监理、项目部必须加强对竣工图的管理，确保竣工图的完整、准确、系统。
3.竣工图由施工单位编制、组卷，监理单位审核签字，项目及技发部专业工程师须核实变更依据及竣工图否其完整性、准确和系统。
4.施工单位按规范要求整理组卷，项目部组织竣工图验收，经项目部验收合格后，向事业部档案室进行移交。
事业部工程监督管理部（档案室）进行指导、监督、抽查。
5.竣工图是工程的实际反映，是工程的重要档案，公司合约部在承发包合同或施工协议中，要根据本办法对编制竣工图的要求及数量套数、验收等作出规定。
6.竣工图施工是工程决算的依据。
有施工图而没有竣工图的工程不得决算；未在竣工图上表述的修改与变更一律不作为结算依据。
7.竣工图是工程的重要组成部分，施工单位若不按时递交合格的竣工图（及竣工资料），在支付工程款或结账时，本公司将视工程未完工，施工单位、监理单位将承担相应的责任。
二、建设工程竣工图编制审核流程三、竣工图的编制要求竣工图的编制又是资料归档中要求最高、难度最大的工作，工程技术、管理人员须不厌其烦、高度重视，同时掌握竣工图编制基本原理和技巧，才能短时间内完整准确地完成此项工作，保证资料与工程的同步竣工。
1、竣工图纸竣工图必须使用新的蓝图（有设计出图章），业主负责发放做竣工图的蓝图三套（日后交城建档案馆、业主档案室、物业各一套），竣工图纸后期发放，超出合同图纸数量由施工方承担，竣工图纸须妥善保存，最好不见光、不受潮，2、绘制修改竣工图须符合制图规范绘制修改竣工图的线条，如细、中、粗、点划、虚线等应符合制图规范要求，做到图形清晰和字迹工整。
竣工图编制要求
竣工图编制要求竣工图编制要求及注意事项竣工图编制要求：一、竣工图应能全面、准确、清晰地反映工程竣工的路线、路基、路面、桥梁、隧道、涵洞通道、防护工程和交通安全设施、机电设施、房建等全部实际造型、特征及各项数据。
二、施工图没有变动的，竣工图编制单位可在施工图上加盖竣工图章作为竣工图；施工图纸上有一般性变更及符合杠改或划改要求的变更的，可在原施工图上修改，要注明修改依据，并加盖竣工图章作为竣工图。
三、凡结构、工艺、平面布置等重大改变及图面变更面积超过10％的，应重新绘制竣工图，并套用竣工图框，竣工图号是在原施工图号前加“竣”字。
四、同一构筑物、建筑物重复使用的标准图、通用图可不编制入竣工图中，但应在图纸目录中列出图号，指明该图所在位置并在编制说明中注明；不同构筑物、建筑物应分别编制。
五、所有竣工图逐页加盖竣工图章，竣工图章的内容填写应齐全、清楚，并手写签名。
竣工图章应盖在竣工图右下角、竣工图标之上空白处或折叠后标题栏上方，不得压盖图形、文字；若正面无空白处，则可盖在该图纸的背面左下角；竣工图章用红色速干印泥加盖。
六、竣工图每册都应有本册目录和备考表。
七、用作竣工图的施工图必须是图面清晰的新图，禁止使用在工地受到磨损、残缺丢角和有污垢的旧图编制竣工图。
八、竣工图编制说明应能充分体现已完工项目的建设过程和完工时的实际情况，包括主要建设内容、完成工程量、执行的规范标准、主要施工方案、采用的新技术、新工艺、新材料、特殊问题的处理、施工图的版本、变更情况以及修改完善情况、完工时间等。
竣工图编制注意事项：（一）图样与文字说明1、凡原设计图、表涉及的内容，在竣工图、表中均应有反映（回应），不得遗漏，特别是隐蔽工程的高程、各部尺寸和地质等情况，一定要如实地反映在竣工图、表上。
对于通用图有变更的，将通用图复印并修改后插入施工图相应的位置，不能直接对通用图进行修改。
2、竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
竣工图纸归档要求
谢 谢！
汇报人：骆可可
2
利用施工图改绘竣工图的，必须标明变更修改依据；凡施工图结构、工艺、平面布置等有重大改变，或变更部分超过图面的1/3的，应当重新绘制竣工图。
3
（二）竣工图归档质量要求
9
10
竣工图的所有修改和签字应使用不褪色黑色绘图墨水，图面整洁、字迹工整清晰。
其他相关卷内目录、备考表、卷盒填写方式详见整理课程。
竣工图纸以内折手风琴式折叠，整齐散装在档案盒内，一盒为一卷。不同幅面的工程图纸应当统一折叠成A4幅面（297×210mm），图标栏露在外面。
6
已装订成册的A3幅面竣工图可不再拆分折叠，编目编号（原竣工图目录中图名及图号与实际图往往有出入，卷内目录需重新按标准目录编目）后直接对折装盒。
7
每张折叠的图纸打页号，在右上角空折处加盖归档章。
ቤተ መጻሕፍቲ ባይዱ
（二）竣工图归档质量要求
4
5
工程文件中文字材料幅面尺寸规格宜为A4幅面（297×210mm）。图纸宜采用国家标准图幅。
竣工图章尺寸为：50×80mm
图纸一般采用蓝晒图，竣工图应当是新图；计算机出图必须清晰，不得使用计算机出图的复印件。
1
所有竣工图均应当加盖竣工图章，竣工图章的基本内容包括：“竣工图”字样、施工单位、编制人、审核人、技术负责人、编制日期、监理单位、现场监理、总监，并签署完备。竣工图章应当使用不易褪色的红印泥，盖在图标栏的上方空白处。
竣工图归档质量要求
>>>
（一）竣工图的概念
01
竣工图
竣工图是各项建设工程在施工过程中，根据施工现场的各种真实施工记录和指令性技术文件，对施工图进行修改或重新绘制的，与工程实体相符的图。《建设工程文件整理规范》GB/T50328-2001号文件中2.0.8对竣工图的定义是【工程竣工验收后，真实反映建设工程项目施工结果的图样】
竣工图的编制依据、要求及方法1
竣工图的编制依据、要求及方法说明：本文内容是根据重庆市《城建档案管理基础》及2006年7月12日经开区档案馆王靖对龙湖〃观山水项目档案交底内容进行的整理。
—向春花一、依据1、设计施工图2、施工图纸会审记录（设计交底记录）3、设计变更通知单（包括变更图纸和变更通知单）4、技术变更核定洽商单5、隐蔽工程验收记录6、质量事故报告及处理记录7、建（构）筑物定位测量、施工检查测量及竣工测量。
二、要求1、由施工单位负责，工程技术人员负责绘制。
2、新蓝图两套。
在使用施工蓝图编制竣工图时，必须使用新蓝图。
禁用在工地受到磨损、残缺丢角和有油垢的旧图用于编制竣工图。
新蓝图上必须要有设计单位签章。
3、结合工程进度进行编制。
变更内容的实施日期、修改施工图日期及修改哪几张图等事项由施工单位及时作好记录。
4、竣工图幅上反映的图形、尺寸、结构、材质以及有关的文字说明等，必须反映施工后的实际情况，做到图、文与实物相一致，没有错误、遗漏和含混不清的地方。
5、利用施工图改绘竣工图时必须注明修改依据，即在修改处注明设计变更单、图纸会审记录或材料代用单的编号。
保证图纸质量，做到指示明确，规格统一，图面整洁，线条清晰，字迹清楚工整，便于查阅。
用炭素墨水绘制。
当无法在图上表达清楚时，应在图标上方或左方空白处用文字说明，并标注有关变更洽商记录的编号。
6、竣工图必须按国家建筑制图标准或有关专业标准、规定进行编制。
竣工图上的各专业标准的名词、术语、代号、图形文字、符号和选用的结构要素以及填写的计量单位，均应符合有关标准和规定。
7、底图、蓝图的更改只能杠改（划改），不能刮改，不准用涂改液，以保持图面整洁。
图样上各种引出说明，一般应与标题栏平行，引出线不得相互交叉，不遮盖其它线条和文字说明。
8、建筑工程竣工图应有总平面图（包括给排水、供电、供气布置图、系统图），建筑图（包括平、立、剖面图），结构图（包括基础、主体柱、梁、板及构件布置图、构件详图、节点图）、设备图等。
