高压隔离开关的检修管理(新版)

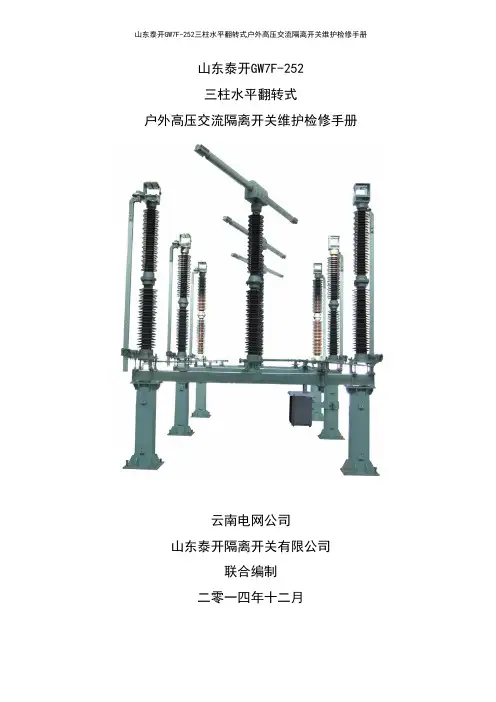

GW7F-252型隔离开关维护检修手册V1.0(试行)
使用下列标准、规程及技术资料最新版本的可能性。
GB/T11022
高压开关设备和控制设备标准的共用技术要求
GB1985
高压交流隔离开关和接地开关
GB/T311.1
高压输变电设备的绝缘配合
DL/T486
高压交流隔离开关和接地开关
DL/T593
高压开关设备和控制设备标准的共用技术要求
GB 26860
电力安全工作规程 发电厂和变电站电气部分
1 适用范围及引用文件
1.1 适用范围
本大纲适用于电力系统 252kV 三柱水平翻转式(GW7F-252)户外隔离开关的维护、检修工作。 1.2 引用文件
下列标准、规程及技术资料所包含的条文，通过在本导则中引用，而构成为作业导则的条文。本导则
出版时，所有版本均为有效。由于所有标准、规程及技术资料都会被修订，使用本导则的各方应积极探讨
DL/T 596
电力设备预防性试验规程
Q/CSG 114002
南方电网公司 电力设备预防性试验规程GB50150—2006
电气装置安装工程电气设备交接试验标准
GBJ 147—1990
电气装置安装工程高压电器施工及验收规范
DL/T664—1999
带电设备红外诊断技术应用导则
DL 5009.3—1997 电力建设安全工作规程（变电所部分）
1.1 适用范围.......................................................................................................................................... 3 1.2 引用文件.......................................................................................................................................... 3 2 技术参数表................................................................................................................................................. 4 3 检修维护周期及项目 ................................................................................................................................. 6 3.1 C 类检修项目及周期 ...................................................................................................................... 6 3.2 B 类检修项目与周期 ......................................................................................................................... 9 3.3 A 类检修项目及周期 .................................................................................................................... 10 4 维护及检修准备工作 ............................................................................................................................... 12 4.1 C1 类检修项目要求 ......................................................................................................................... 12 4.2 C2 类检修项目要求 ......................................................................................................................... 13 4.3 B 类检修项目要求 ........................................................................................................................... 13 4.4 A 类检修项目要求 ...................................................................................................................... 15 4.5 成本估算........................................................................................................................................... 16 4.6 停电维护及检修准备要求 ............................................................................................................... 16 4.7 停电维护及检修危险点及预控措施 .............................................................................................. 16 4.8 停电维护及检修工作流程 ............................................................................................................... 17 5 维护及检修质量标准 ............................................................................................................................... 19 5.1 C1 类检修质量标准 .................................................................................................................... 19 5.2 C2 类检修质量标准 ...................................................................................................................... 23 5.3 B 类检修质量标准 ........................................................................................................................ 25 5.4 A 类检修质量标准 ........................................................................................................................... 30 6 山东泰开相关资料性附录 ......................................................................................................................... 43 附录 A GW7F-252 型隔离开关结构与动作原理 .............................................................................. 43 附录 B CJTK 电动机构结构与动作原理........................................................................................... 46 附录 C 螺栓螺钉紧固力矩值企业标准 （单位：N·m） ................................................................ 56 附录 DGW7F-252 型隔离开关维修报告 .............................................................................................. 56 附录 E GW7F-252 型隔离开关大部件吊装图 ..................................................................................... 58 附录 F 全寿命周期成本 LCC 的计算 ................................................................................................ 58
交流高压隔离开关检修规范
目录第一章总则 1第二章检修的一般规定 1第三章检修前的准备工作 1第四章检修前的检查和试验 1第五章检修项目及技术要求 1第六章隔离开关检修后的调整和试验 1第七章检修记录及总结报告 1第八章检修后隔离开关的投运 1编制说明1第一章总则第一条为了提高交流高压隔离开关设备的检修质量，使设备的检修工作达到制度化、规范化，保证高压隔离开关设备的安全、可靠和经济运行，特制定本规范。
第二条本规范是依据国际、国家等颁发的有关标准、规程、制度并结合交流高压隔离开关设备评估分析以及现场运行经验而制定的。
第三条本规范对交流高压隔离开关的检修工作进行了规范。
检修包括检查（检测）和修理两部分内容。
检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。
第四条本规范在检修中涉及到的技术部分参见《交流高压隔离开关和接地开关技术标准》、《交流高压开关设备运行管理规范》、《交流高压开关设备技术监督规定》和《预防高压开关设备事故措施》等相关规定。
第五条500kV电压等级交流高压隔离开关的检修工作，35kV隔离开关的检修可参照此标准执行，各网省公司可根据本规定，结合本地区实际情况制定相应的实施细则。
~本规范适用于国家电网公司系统的110kV第六条引用文件下列文件中的条款通过本规范的引用而成为本规范的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本规范。
GB311.1—1997 《高压输变电设备的绝缘配合》GB11022－1999 《高压开关设备和控制设备标准的共用技术要求》GB50150-1991 《电气装置安装工程电气设备交接试验标准》DL/T 593-1996 《高压开关设备和控制设备标准的共用技术要求》DL/T 596-1996 《电力设备预防性试验规程》DL/T486-1996 《交流高压隔离开关和接地开关订货技术条件》国家电网公司《预防高压开关设备事故措施》国家电网公司《关于高压隔离开关订货的有关规定》。
高压隔离开关的检修管理实用版
YF-ED-J2506可按资料类型定义编号高压隔离开关的检修管理实用版In Order To Ensure The Effective And Safe Operation Of The Department Work Or Production, Relevant Personnel Shall Follow The Procedures In Handling Business Or Operating Equipment.（示范文稿）二零XX年XX月XX日高压隔离开关的检修管理实用版提示：该管理制度文档适合使用于工作中为保证本部门的工作或生产能够有效、安全、稳定地运转而制定的，相关人员在办理业务或操作设备时必须遵循的程序或步骤。
下载后可以对文件进行定制修改，请根据实际需要调整使用。
高压隔离开关是供高压线路在无载荷情况下进行换接以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离用的电气设备。
高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。
近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。
这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。
因此，保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。
1隔离开关的运行情况有关资料显示，截至20xx年底，江苏省电网投运的110kV及以上等级高压隔离开关有近16000台。
目前徐州电网内运行的户外隔离开关多为GW4型和GW5型，近两年安装投运的隔离开关还有部分GW16、GW17型及少量GW7型。
以徐州供电公司变检工区管辖的29座110kV及以上电压等级的变电站为例，这些型号的35kV及以上户外隔离开关总数在1300台左右，多数是南京电瓷总厂、西安西电高压开关有限责任公司、沈阳高压开关有限公司、河南平高电气股份有限公司、江苏省如皋高压电器有限公司、天水长城开关厂、抚顺电瓷厂及Alstom公司的产品，其中20世纪八九十年代的产品占到了84％。
高压隔离开关的检修管理范本
高压隔离开关的检修管理范本高压隔离开关是电力系统中常见的设备，对其进行定期的检修管理是确保设备安全运行的重要环节。
以下是一份高压隔离开关检修管理的范本，供参考。
一、检修管理目标1. 确保高压隔离开关正常运行，提高设备可靠性。
2. 保障工作人员的安全，防止事故发生。
3. 延长设备的使用寿命，减少维修费用。
二、检修管理原则1. 安全第一。
在检修过程中必须始终将安全放在首位，遵守相关的安全操作规程，穿戴好个人防护用品。
2. 定期检修。
按照检修计划进行定期检修，确保设备在良好状态下工作。
3. 保养维护。
除了定期检修，还要进行日常的保养维护工作，及时发现并解决问题。
4. 记录备查。
检修过程中要做好详细的记录，包括检修时间、内容、结果等，以备查。
三、检修管理步骤1. 制定检修计划。
根据设备的工作条件和使用情况，制定出合理的检修计划，明确检修的时间、周期、内容等。
并将计划报告上级主管部门进行批准。
2. 检查设备。
在检修开始前，先对设备进行检查，了解设备的运行情况，包括外观、电气连接、操作是否正常等。
3. 检修设备。
按照检修计划，对设备进行具体的检修工作。
包括设备的清洁、紧固、润滑、测量、检测等。
对于发现的问题，做好记录并及时处理。
4. 检验设备。
在检修完成后，对设备进行检验，验证设备的性能和功能是否正常。
可以通过测试、试运行等方式进行检验。
5. 形成报告。
在检验合格后，根据实际检修情况，形成检修报告。
报告中包括设备的检修情况、存在的问题、解决方案等。
并将报告上报相关部门。
四、检修管理要点1. 定期检修。
按照设备的工作条件和使用情况，制定出合理的检修周期。
并且要严格按照计划进行检修，避免拖延或者错过检修时间。
2. 细致入微。
在检修过程中要认真细致，做到一丝不苟。
尤其是对于一些细小的零件和连接部位，更要仔细检查和处理。
3. 高标准要求。
对于高压隔离开关这类关系到电网运行安全的设备，要确保检修工作符合相关标准和要求。
110kV及220kV隔离开关修理 技术规范
江苏省电力公司检修分公司110kV及220kV隔离开关修理技术规范二零一四年一月1 总则1.1 本技术规范书的使用范围，仅限于变电站110kV及220 KV隔离开关的修理。
1.2 本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，乙方应保证提供符合国家有关最新行业标准的优质产品，并符合本技术规范书。
1.3 如投标方未以书面形式对本技术规范书的条文明确提出异议，则卖方提供的产品应完全满足本技术规范书的要求。
1.4 在签订合同之后，招标方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目由双方共同商定。
1.5 本技术规范书所使用的标准如遇与投标方所执行的标准发生矛盾时，按其中要求较高标准执行。
1.6 本技术规范书的条款为合同的附件，与合同正文具有同等效力。
2 技术规范与标准2.1 技术标准为了确保改造项目可靠、安全的执行，保证施工质量，特制定改造技术方案与施工现场技术人员应遵循的标准，以及确保施工人员安全的技术规范。
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB 1985-2004 高压交流隔离开关和接地开关GB/T 14048.3-2008 低压开关设备和控制设备第3部分：开关、隔离器、隔离开关以及熔断器组合电器GB 50147-2010 电气装置安装工程:高压电器施工及验收规范DL/T 405-1996 进口252（245）kV-550kV交流高压断路器和隔离开关技术规范DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件JB/T 8629-2006 隔离开关熔断器组国家电网生〔2004〕634号交流高压隔离开关和接地开关技术标准3 修理范围与内容修理范围和内容包括：1）隔离开关本体：包括底座、导电臂、触头等部件修理2）隔离开关操动机构：传动杆、手动及电动操作机构等修理3）隔离开关端子箱：隔离开关本体机构箱类电气控制回路及元器件修理4 修理方案通过对刀闸设备各类故障进行根本性的原因分析，从产品设计、元器件选择、元器件装配以及运行环境的改善等方面，对现场在运行的故障产品进行诊断，制定出全面的改造修理方案，确保刀闸设备的运行可靠性和安全性。
高压隔离开关及其操作机构检维修规程
高压隔离开关及其操作机构检维修规程<1>总则本规程适用于化工企业额定电压为10～110KV的高压隔离开关及其操作机构的维护和检修。
高压隔离开关及其操作机构的安装和验收应遵守《电气安装施工及验收规范》（GBJ232-82）的规定。
<2>完好标准①零部件质量a操作机构的零部件齐全，所有固定部分应坚固，转动部分应灵活。
b辅助切换接点及闭锁装置动作准确、可靠。
c操作时无卡阻现象，合闸时三相闸刀的不同期应符合产品技术规定。
②运行状况a各项参数满足实际运行要求，无过热现象。
b预防性试验合格。
c分合闸中，带电部分对地的距离符合规定。
d接线端孒及截流部分的表面无严重凹陷及氧化现象。
③技术资料a有设备履历卡片。
b预防性试验报告，运行、检修、事故缺陷处理记录以及图纸等资料齐全、准确。
④设备及其环境a表面油漆完整，周围场地清洁，无杂物堆放。
b设备名称及相色标志正确。
c绝缘子无附着污垢，金属部分无锈蚀现象。
<3>设备的维护①日常检查a检查周期（见表1）表1 隔离开关及其操作机构日常检查周期b检查内容Ⅰ检查在运行状态下隔离开关整体有无异常情况。
Ⅱ检查导电部分（触头、刀片）有无显著的过热及电晕、放电等现象。
Ⅲ检查绝缘瓷件有无破损、龟裂情况。
Ⅳ检查操作机构各零部件及所有固定连接螺栓的紧固情况和转动部分润滑情况，注意各零部件有无锈蚀或脱落。
Ⅴ检查操作杆的轴销弯曲、磨损程度。
Ⅵ检查闭锁装置是否可靠，带有接地闸刀的隔离开关，其接地闸刀与主触头间的机械闭锁是否正确。
Ⅶ日常分、合操作时有无异常情况。
c常见故障处理方法（见表2）表2 常见故障处理方法d检修周期和检修内容（见表3）表3 检修周期和检修内容e检修方法及质量标准Ⅰ一般检修方法及要求Ⅰ)清除绝缘子表面污垢，同时检查有无破损，龟裂等缺陷；铁金具与瓷件粘合牢固，绝缘电阻合格。
Ⅱ)导电接触表面平整、无氧化膜，截流部分无严重凹陷及锈蚀。
如有轻微烧黑痕迹，可用汽油清洗，再涂一薄层工业用凡士林；烧损严重、无法修理的部件应予更换。
高压隔离开关的检修管理范本（3篇）
高压隔离开关的检修管理范本一、引言高压隔离开关是电力系统中常用的重要设备，用于在维护电力设备时隔离供电以保证安全。
为了确保高压隔离开关的正常运行和延长其使用寿命，在日常工作中进行定期检修和管理是至关重要的。
本文将介绍高压隔离开关的检修管理范本，以期为相关人员提供参考和指导。
二、检修管理要点1. 检修计划为了确保检修工作的有序进行，制定完善的检修计划是必要的。
检修计划应包括检修时间、检修内容、所需人员、所需材料和设备等信息，以提前做好准备。
2. 检修准备在正式进行检修之前，需要对检修现场进行充分的准备工作。
包括清理现场，确保环境整洁；检查和准备所需的工具和设备；检查所需的材料和备品备件的库存情况。
3. 检修过程在检修过程中，应按照规范操作和标准流程进行，确保工作的安全和高效进行。
具体步骤包括：断电和挂牌，使用工具进行拆卸和清洁，检查和更换损坏的零部件，进行试验和校准，重新组装和测试，进行联合试验等。
4. 检修记录和统计检修工作结束后，应及时记录和统计相关数据。
包括检修时间、检修内容、使用材料和备件、存在的问题和解决方法等。
这些记录可以为今后的检修工作提供参考，并用于设备的维护和管理。
5. 安全防护和措施在进行高压隔离开关的检修过程中，必须严格执行安全操作规程和防护措施。
包括佩戴个人防护用品，确保电气设备处于断电状态，使用工具和设备时要注意安全操作，避免事故和伤害的发生。
6. 检修质量检查检修完成后，应进行质量检查以确保工作的质量和安全性。
包括对检修后的设备进行检测和测试，并进行性能验证。
必要时，可以请相关部门进行第三方检测，以确保工作的可靠和合格。
7. 设备维护和管理除了定期检修外，还应制定设备的维护和管理计划。
包括设备的定期保养和检查，及时发现问题并进行修复。
还应建立设备档案和台账，记录设备的使用情况、维修情况和更换情况等，为设备的长期管理提供数据支持。
三、检修管理技巧1. 工作流程优化通过对工作流程的优化，可以提高工作效率和质量。
新东北高压开关有限公司GW7-252D(W)型隔离开关设备维护检修检修手册V1.0(试行)
目录
前 言 .......................................................................................................................................... 2 目 录 .......................................................................................................................................... 3 第一章 适用范围及引用文件 ................................................................................................... 4
第二章 技术参数表
序 技术参数名称 1 额定电压 2 额定频率 3 额定电流
A 4 额定短时耐受电流 5 额定短路持续时间 6 额定峰值耐受电流
额定母线转换电流 7
A
8 额定母线转换电 接线端子额定静态机
9 械负荷 N
lmin 工频耐受电
压 kv(有效值)
额 定 雷电冲击耐受电 绝 压 kv 10 缘 (峰值)(全波 水 1.2/50μs) 平 操作冲击耐受电
本手册对高压交流隔离开关的检修工作进行了规范。检修包括检查（检测）和修 理两部分内容。检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的 可能性和经济性，对设备进行修理或部件更换。
高压隔离开关检修规程
高压隔离开关检修规程一、检修周期（一）大修：按需要。
（二）中修：十二个月一次（一般配合年度大修进行）。
二、检修项目（一）中修项目1、清理灰尘、油垢、銹垢。
2、调整并锉砂、动静触头的接触部分，使之接触良好。
3、检查弹簧和锁扣。
4、检查绝缘子及底座固定情况。
5、检查并调整操作机构。
6、测量接触部分的接触情况。
（二）大修项目1、更换刀片或夹座。
2、操作传动机构部件更换。
3、完成全部中修项目。
4、按“电气设备交接与预防性试验规程”项目进行各项试验。
三、高压隔离开关质量标准：（一）接触部分1、接触面应清洁光滑、无烧伤、麻点、氧化铜并在其上涂凡士林。
2、工作触头面接触者，其接触面不得小于90%用厚0.05mm的塞尺塞不进去.3、接触刀片与转动刀片应在同一中心线上,合闸进刀片应正好插在触头插口中.4、接触端子与底座牢固,无过热现象.5、刀片固定螺丝松紧适度,刀片无扭曲变形.6、弹簧垫圈应有良好弹性,应无过热软化、松驰现象.7、三相刀闸闭合的同时误差小于3mm.8、开关与母线连接处不应有应力存在.9、刀片拉开的拉力不小于以下数值.额定电流(安) 拉力(千克)400 10600 201000__2000 403000___8000 80接触电阻（微欧）额定电流（安）新的或大修后中修后400 150——175 2001000 100——120 150 1500——2000 40——50 6010、开关的接触电阻没有规定，测量的数据可三相比较并与以往对比，但可参考下表：（二）绝缘子1、支持绝缘子表面应清洁，无破裂或放电痕迹。
2、支持绝缘子法兰盘接合应牢固。
3、支持绝缘子底座螺丝牢固。
（三）操作机构：1、操作机构应完整、灵活、转动部分润滑良好。
2、连动轴转动灵活。
3、各部螺丝紧固、肖子尾端应分开。
4、接地线牢固，接触良好。
5、调正操作机构，使其拉开角度符合制造厂规定。
四、电气试验合格。
隔离开关检查维护作业指导书
6～10.5kV隔离开关检修维护作业指导书一、目的与范围为了加强公司各电站6～10.5kV隔离开关检修、试验技术工作，确保6～10.5kV隔离开关检修、试验工作符合工艺质量和安全生产管理要求，并确保该工作全过程无不安全情况发生，确保隔离开关检修、试验后能安全、可靠地运行，所有参加本检修、试验项目的工作人员、质检人员，必须遵循本质量保证程序。
本指导书适用于额定电压6～10.5kV的隔离开关（柜）的定期维护、检修、缺陷处理现场检修、试验。
其他类型的隔离开关（柜）的现场检修、试验可参照执行。
隔离开关的检修、试验需贯彻预防为主，计划检修和诊断检修相结合的方针，作到应修必修，修必修好、安全第一、质量为先。
二、规范性引用文件（含验收标准等）GBJ147—90《电气装置安装工程高压电器施工验收规范》GB1984－1989 《交流高压隔离开关》GB11022－89《高压开关设备通用技术条件》GB50150—2006《电气装置安装工程电气设备交接试验标准》GB50171—92《电气装置安装工程盘、柜及二次回路接线施工验收规范》JGJ46—88《施工现场临时用电安全技术规范》SD132－85《交流高压隔离开关技术条件》SJT31002－94《设备维护保养通则》DL/T596—2005《电力设备预防性试验规程》DL408—91《电业安全工作规程》《隔离开关使用维护说明书》三、作业过程控制3.1 作业准备3.1.1 人员配备3.1.3消耗材料包括备品3.2 作业项目、方法、标准、风险评估、风险预控措施3.2.1作业项目风险评估、风险预控措施43.2.2作业项目、方法、标准56789四、附件4.1作业过程记录表（实际工作时填写，连同现场作业指导书、工作票一起保存）4.2检修技术数据记录表检修技术数据记录表工作成员：记录人员：记录日期：天气情况：温度：湿度：4.3 验收卡4.4 风险控制措施卡风险控制措施卡工作内容：4.5 缺陷处理及部件更换记录缺陷处理及部件更换记录部件更换记录4.6设备名牌参数设备技术台账4.7设备检修前后试验记录设备检修试验记录单位__________________ 站名_______________。
高压隔离开关检修规范
序号
工作项目
伤害类型
危 险 源
控 制 措 施
一
施工器材搬运
直接：触电伤害、机械伤害、设备损坏
搬运方法不当
（1）搬运长物件时，必须两人放倒搬运并与带电设备保持足够安全距离
（2）搬运过程中应防止工作人员被物件撞击、挤压
（3）搬运器材时，防止设备损坏
二
隔离开关两侧引线拆、装
直接：触电伤害、高空坠落、物体打击、机械伤害、设备损坏
4．高空坠物
（1）高处使用工具要采取防坠落措施，避免坠物伤人
（2）上下传递工器具时必须使用专用绳索
三
隔离开关拆、装
直接：触电伤害、高空坠落、物体打击、机械伤害、设备损坏
1．起重工作
起重机使用方法和操作过程见本章通用部分第十一栏
2．邻近带电设备
（1）如有感应电，应装设临时接地线，防止感应电伤人
（2）与相邻带电设备保持足够安全距离，防止人员触电
1．邻近带电设备
（1）如有感应电，应装设临时接地线，防止感应电伤人
（2）与相邻带电设备保持足够安全距离，防止人员触电
2．引ห้องสมุดไป่ตู้拆、装方法不当
在隔离开关两侧引线拆、装前将引线系牢，防止引线脱离时碰击设备造成设备损坏
3．高空坠落
（1）使用梯子应有防陷、防侧倾措施，并设专人扶持或绑扎
（2）高处作业人员检查并正确使用安全带
3．开关拆、装方法不当
不得将身体靠在绝缘子上，不应在绝缘子横向施加冲击力，防止绝缘子断裂
4．高空坠落
（1）检查并正确使用安全带
（2）使用梯子应有防陷、防侧倾措施，并设专人扶持或绑扎
5．高空坠物
（1）上下传递工器具时必须使用专用绳索
高压开关设备管理规定(最新版)
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高压开关设备管理规定(最新版)Safety management is an important part of production management. Safety and production are inthe implementation process高压开关设备管理规定(最新版)1总则1．1高压开关设备是保证电力系统安全运行的重要控制和保护设备，它包括断路器、隔离开关、负荷开关、接触器、熔断器、重合器、分段器、高压开关柜、组合电器等。
箱式变电站、防误操作连锁装置和直流电源装置等也归入该专业管理。
为了加强电力系统高压开关设备的专业管理，特制订本规定。
1．2高压开关设备应实行全过程管理。
开关专责（职）人应参加有关电力工程中高压开关设备设计选型、工厂监造及交接验收，负责督促运行中高压开关设备的检修维护、缺陷分析和故障管理等各项工作。
1．3高压开关设备的专业工作应实行分级、分工管理，设立开关专责（职）人员，建立各级岗位责任制。
开关专责（职）人应具备一定的专业技术水平和工作经验，并保持相对稳定。
1．4国家电力公司发输电运营部为所辖电力系统内高压开关设备的专业归口管理单位，负责所辖范围内高压开关设备专业管理工作；中国电力科学研究院高压开关研究所为国家电力公司所辖电力系统内高压开关设备专业技术归口管理单位，协助国家电力公司进行本系统内高压开关设备的各项管理工作。
1．5各电力集团公司、国家电力公司分公司、省电力公司应在生产技术管理部门设立开关专责（职）人，归口管理所辖范围内发、供电单位的高压开关设备。
1．6各电力集团公司、国家电力公司分公司、省电力公司电力科学（试验）研究院（所）是所辖范围内高压开关设备专业技术归口管理单位，应设开关专责（职）人员或专业小组，协助电力集团公司、国家电力公司分公司、省电力公司做好高压开关设备的各项管理工作。
高铁变电所高压隔离开关维护与检修—高压隔离开关检修
四、隔离开关检修后的调整
1．刀口插入深度及开合角度 的调整 隔离开关合闸时刀口应全部 插入静触头并达到止点； 开闸时动刀片应有一定的张 开角(拉开角)见表，例如 GN6—10型张开角应为65。 ，动刀片与静触头的距离一 般不少于160mm。 安装后不能满足要求时，可 调整操作机构的传动件的位 置来实现。
足够的安全断口 4）具有可靠的电气闭锁 5）受周围的环境影响小
2.机械性能： 1）分合闸轻便灵活 2）五防：防腐、防锈、防尘、防冰冻、防误操作
二、故障检修 •
二、隔离开关大修
• 隔离开关的检修有以下几个方面： • 1．清除隔离开关表面的污垢并擦洗绝缘子。 • 2．用砂布清除接线端子，刀片及固定片表面
GN6型隔离开关的闸刀 l、2一静触头；3一接触条；4一弹 簧； 5一杆；6—套管；7一轴；8一轴承 9一钢片；10一缺口；11一轴。
五、隔离开关检修后的试验 • 主要包括绝缘电阻的测量和交流耐压试验。
高铁变电所运行与维护（一次系 统）
项目四、高压隔离开关的维护与检修
任பைடு நூலகம்4、高压隔离开关的检修
目录
一 对高压隔离开关的基本要求 二 故障检修 三 隔离开关大修 四 隔离开关检修后的调整 四五四、隔离开关检修后的试验
2
一、对高压隔离开关的基本要求
1.电气性能： 1）绝缘 2）承载负荷时温升低 3）合闸时能承载额定电流和短路电流，分闸时有
2一拐臂；3一连杆；4—Cs6—1T型操动机构； 5一连动臂；6一拉杆绝缘子；7一辅助开关；8一扇型板。
四、隔离开关检修后的调整
• 2．调整触头的接触压 力
• 用0.05×10mm的塞尺 塞人夹片与刀口接触 面之间，其塞入深度 不应大于6mm。否则说 明接触面压力不够， 应予调节。对于闸刀 式的隔离开关可调节 刀片两侧的弹变压力 来实现，如图所示。
高压隔离开关的检修管理
高压隔离开关的检修管理高压隔离开关是电力系统中一种重要的设备，主要用于隔离电路和切断电源。
为保障高压隔离开关的正常运行和延长其使用寿命，必须进行定期的检修管理。
本文将从检修计划制定、检修步骤、检修内容等方面进行详细介绍，并强调检修管理的重要性。
第一、检修计划制定检修计划制定是高压隔离开关检修管理的第一步。
在制定检修计划时，必须充分考虑设备的运行情况、安全因素和人力资源等。
首先，根据设备的使用年限和使用情况，合理确定检修周期，一般应在一年左右进行一次检修。
其次，根据检修周期，制定具体的检修时间和检修地点，确保检修的顺利进行。
另外，还需合理安排人员和设备，确保检修任务的完成。
第二、检修步骤检修步骤是高压隔离开关检修管理的核心内容。
在进行检修时，必须按照一定的步骤进行，确保检修的全面和有效。
首先，进行设备停电操作，确保检修的安全进行。
其次，进行设备的外观检查，包括设备有无明显的损坏或变形等情况。
然后，进行设备的内部检查，包括设备的接线端子、接地线等。
检查时应注意观察设备的接触是否良好，设备有无积尘和松动等情况。
第三、检修内容检修内容是高压隔离开关检修管理的重要部分。
在进行检修时，必须仔细检查设备的各项指标，及时发现和处理问题。
首先，检查设备的操作性能，包括设备的切断能力、耐压能力等。
其次，检查设备的绝缘性能，包括设备的漏电流和绝缘电阻等指标。
然后，检查设备的外观和内部结构，包括设备的密封性能和接线状态等。
同时，还需进行设备的清洁和润滑工作，确保设备的正常运行。
第四、检修管理的重要性高压隔离开关的检修管理是保障设备正常运行和延长设备寿命的重要手段。
通过定期的检修管理，可以及时发现和处理设备的问题，确保设备的安全和稳定。
同时，检修管理还可以提高设备的维护效率，减少设备的故障次数和停工时间。
另外，检修管理还可以降低设备的运行成本，提高设备的经济效益。
总之，检修管理对于保障设备的正常运行和延长设备使用寿命具有重要意义。
2024年高压隔离开关保管实施细则
____年高压隔离开关保管实施细则第一章总则第一条为加强高压隔离开关的保管，确保电力设备的安全运行，根据相关法律法规，制定本实施细则。
第二条高压隔离开关的保管，包括对其存储、使用、维护和检修等环节的管理。
第三条高压隔离开关的保管实施细则适用于所有单位和个人。
第二章高压隔离开关的存储管理第四条高压隔离开关的存储要求：（一）存储场所应干燥、通风良好，不得有易燃、易爆物品。
（二）存储场所应远离有害气体、化学物品等腐蚀性物质。
（三）存储场所应有明确的标识，禁止非授权人员进入。
（四）存储场所应由专人负责，负责人应具备相关的岗位培训和资格。
第五条高压隔离开关的存储要求：（一）高压隔离开关在存放前应进行清洁，确保外表无油污、灰尘等杂物。
（二）高压隔离开关应保持水平存放，避免受到倾斜和碰撞。
（三）高压隔离开关的外部应有醒目标识，标明型号、规格和安装地点等信息。
（四）高压隔离开关应定期进行检查，发现异常情况及时处理。
第三章高压隔离开关的使用管理第六条高压隔离开关的使用要求：（一）高压隔离开关必须由专人操作，并具备相关的资质和证书。
（二）操作人员应严格按照操作规程进行操作，不得擅自调整开关的参数和设置。
（三）在操作高压隔离开关时，应穿戴符合安全要求的防护用品，如绝缘手套、绝缘服等。
（四）操作高压隔离开关过程中，应保证操作环境的清洁与整洁。
第七条高压隔离开关的维护管理（一）高压隔离开关应定期进行维护，包括清洁、紧固、检查和纠正等。
（二）维护过程中，应根据高压隔离开关的使用情况及时发现并处理隐患。
（三）维护过程中，应记录维护的内容和结果，以备查阅。
第八条高压隔离开关的检修管理（一）高压隔离开关应按照规定的周期进行检修，确保其性能和可靠性。
（二）检修前，应对高压隔离开关进行彻底的清洁和检查，发现问题及时处理。
（三）检修过程中，应按照规范和标准进行操作，确保检修质量。
第四章管理制度第九条高压隔离开关的保管应建立健全相关的管理制度，明确责任和权限。
高压隔离开关的检修管理
高压隔离开关的检修管理高压隔离开关是供高压线路在无载荷情况下进行换接以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离用的电气设备。
高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。
近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。
这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。
因此，保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。
1常见缺陷及故障分析在系统运行中隔离开关发生的缺陷和故障比较多，涉及到多方面的质量问题。
对安全运行威胁最大的是瓷瓶断裂故障，其次是触头过热、运动卡滞、机构卡涩和分合闸不到位、瓷瓶闪络等。
a.瓷瓶断裂故障。
瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。
瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。
操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。
b.导电回路过热。
运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。
运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，最终造成烧损，这是造成触头发热的主要原因。
此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。
c.机构问题。
机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。
由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高压隔离开关的检修管理(新版)Safety management is an important part of production management. Safety and production are inthe implementation process高压隔离开关的检修管理(新版)高压隔离开关是供高压线路在无载荷情况下进行换接以及对被检修的高压母线、断路器等电气设备与带电的高压线路进行电气隔离用的电气设备。
高压隔离开关在电力系统中的运行数量很多，其质量优劣、运行维护好坏将直接影响到电力系统的安全运行。
近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。
这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。
因此，保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。
1隔离开关的运行情况有关资料显示，截至2003年底，江苏省电网投运的110kV及以上等级高压隔离开关有近16000台。
目前徐州电网内运行的户外隔离开关多为GW4型和GW5型，近两年安装投运的隔离开关还有部分GW16、GW17型及少量GW7型。
以徐州供电公司变检工区管辖的29座110kV及以上电压等级的变电站为例，这些型号的35kV及以上户外隔离开关总数在1300台左右，多数是南京电瓷总厂、西安西电高压开关有限责任公司、沈阳高压开关有限公司、河南平高电气股份有限公司、江苏省如皋高压电器有限公司、天水长城开关厂、抚顺电瓷厂及Alstom公司的产品，其中20世纪八九十年代的产品占到了84％。
2常见缺陷及故障分析在系统运行中隔离开关发生的缺陷和故障比较多，涉及到多方面的质量问题。
对安全运行威胁最大的是瓷瓶断裂故障，其次是触头过热、运动卡滞、机构卡涩和分合闸不到位、瓷瓶闪络等。
a.瓷瓶断裂故障。
2005年，徐州电网发生了2次瓷瓶断裂故障，一次是在运行操作中，一次是在施工接线过程中，断裂处均在瓷瓶和法兰的胶合处。
瓷瓶断裂既与产品质量有关，也与隔离开关的整体质量及操作方法有关。
瓷瓶在烧制过程中控制不当可能造成瓷件夹生、致密性不均以及水泥胶装不良的问题，加之质检手段不严，造成个别质量低劣的瓷瓶被组装成产品后，投放到运行中对安全构成极大威胁。
操作人员在分合隔离开关时操作方法不当、用力过猛也容易造成瓷瓶损坏。
此外，2005年和2004年还发生了8节500kVSOPLT型刀闸支持瓷瓶开裂缺陷。
b.导电回路过热。
运行中常常发生导电回路异常发热现象，多数是由于静触指压紧弹簧疲劳、特性变坏，静触指单边接触以及长期运行接触电阻增加而造成的。
运行中由于静触指压紧弹簧长期受压缩，如果工作电流较大，温升超过允许值，就会使其弹性变差，恶性循环，最终造成烧损，这是造成触头发热的主要原因。
此外，触头镀银层工艺差、易磨损露铜，接触面脏污，触头插入不够、螺栓锈蚀造成线夹接触面压力降低等也是造成发热的原因。
c.机构问题。
机构问题表现为操作失灵，如拒动或分合闸不到位，往往发生在倒闸操作时，影响系统的安全运行。
由于机构箱密封不好或锈蚀进水造成机构锈蚀严重，润滑干涸，操作阻力增大，在操作困难的同时，还会发生零部件损坏，如变速齿轮断裂，连杆扭弯等。
d.传动困难。
隔离开关的传动系统锈蚀造成传动阻力大，甚至出现拒分拒合，如在运行中曾出现底座轴承锈死、无法操作的情况，这是由于传动部件的主轴铜套干涩、轴承脏污、黄油干涸造成的。
3常见缺陷及故障的防治造成上述隔离开关缺陷或故障的原因，既有制造工艺、选材质量问题，也有些是由于检修维护不当所致。
要保证隔离开关的安全运行，保证其初始质量是关键所在。
3.1加强选型工作要广泛收集系统中运行的隔离开关运行情况，选用结构合理、设计优良、整体质量高的产品。
3.2进行技术改造a.对瓷瓶断裂问题必须进行综合治理，首先要保证隔离开关的整体结构合理，其次还要加强对瓷瓶制造企业的选择，可以指定隔离开关生产企业使用质量优、信誉好的瓷瓶制造企业的产品。
另外，可以开展无损探伤技术，定期对瓷瓶进行检测。
运行人员要加强监视，特别是对瓷瓶胶合面的观察。
在运行操作时要方法得当，如出现操作困难时切忌强行操作。
b.隔离开关导电回路发热和瓷瓶闪络现象，严重影响着设备的安全运行。
可以更换静触指压紧弹簧为不锈钢弹簧，采用不锈钢螺栓或热镀锌高强度螺栓并用力矩扳手紧固；调整触头插入深度和清洁接触面，或采用类似西门子公司的自清洁触头。
同时采用红外测温技术定期检测导电部位的发热情况，发现问题及时处理。
瓷瓶闪络主要是瓷瓶表面和瓷裙内积污严重、瓷裙爬距小造成的。
特别是在重污染区内的刀闸，化工污染和水泥积垢不仅使得瓷瓶清扫极为困难，而且空气中大量的工业粉尘和腐蚀性气体的存在极易引起瓷瓶闪络放电，扩大事故范围。
2001年，地处徐州北郊化工区的彭场变110kV刀闸发生支持瓷瓶大面积闪络放电，导致瓷瓶爆裂。
针对这种情况，可以采取带电清扫加强清扫力度、给隔离开关瓷瓶增加硅橡胶伞裙以增大爬距和利用RTV涂料的憎水性喷涂RTV。
c.锈蚀是影响隔离开关安全可靠运行的首要问题，定期进行防锈处理，对各传动部位加润滑剂，特别是使用性能优于黄油的二硫化钼润滑剂。
黄铜轴套更换为钢基表面烧结青铜加改型聚四氟乙烯复合轴套，外表面及端部镀锡以防止锈蚀。
机构箱采用质量优良的不锈钢产品，对隔离开关底座进行改造，在底座上钻孔，运行中定期加二硫化钼，确保轴承不生锈。
4隔离开关的定期检修隔离开关传统的检修方式是定期检修。
定期检修是根据以往设备的运行维护经验，预先确定一个设备的检修周期，如隔离开关的大修周期为6年，在规定的检修周期时间到达后按计划对设备进行检修。
这种“到期检修”的方式的缺点显而易见：首先，隔离开关的潜伏性故障有可能在某次检修之后形成，在下一次检修时间到来之前发展成严重故障；其次，对一个运行状态良好的隔离开关定期停运检修，不仅浪费人力、物力、财力，而且可能会产生新的安全隐患，造成设备“越修越坏”，这种现象在生产实践中也时有发生。
多年来，对隔离开关按照计划定期检修已成为进行隔离开关运行维护的主要方式。
但随着设备不断增加，检修维护工作量不断增大，设备停运时间受到严格控制，而检修人员不断减少，客观造成了隔离开关失修、超周期运行。
同时，定期检修不可避免地造成运行状况良好的隔离开关超量检修。
中外大量的设备统计资料表明，任何设备在寿命期内的故障率曲线是一条浴盆状的曲线，在设备的整个寿命期内实行统一的周期性大修是不科学的，是不符合设备的客观实际情况的。
因此，改变隔离开关的定期检修管理手段，采用更为先进的状态检修已是势在必行。
5隔离开关的状态检修5.1到期隔离开关的健康状态徐州供电公司变检工区近两年来对隔离开关的检修实践发现，达到规定的检修周期后进行大修时，除部分负荷较大的隔离开关导电部分存在着动静触头烧损、镀银层磨损露铜、弹簧锈蚀、疲劳、导电带断片、接触面氧化等缺陷外，其余隔离开关健康状况良好，其连杆、传动系统也较少出现卡涩现象。
隔离开关底座轴承只要在上次大修时严格按照工艺要求进行检修，虽经过6年的运行，轴承仍然转动灵活，其他传动部分也很少出现锈死卡涩现象。
因此，在严格按照工艺标准进行检修、对零部件进行技术改造、加强运行观察的基础上，对隔离开关实现状态检修是可行的。
状态检修是从定期（预防性）检修发展而来的更高层次的检修体制，是一种以设备状态为基础，以预测设备状态发展趋势为依据的检修方式。
它是根据对设备的日常检查、定期重点检查、在线状态监测和故障诊断所提供的信息，经过分析处理，判断设备的健康和性能劣化状况及其发展趋势，并在设备故障发生前及性能降低到不允许极限前有计划地安排检修，其主要优点是：在保证设备安全和可靠性的前提下，提高设备的可用率，降低检修费用。
与定期检修相比，状态检修具有强烈的主动性。
5.2开展隔离开关状态检修工作的建议a.做好基础管理工作。
对隔离开关实行状态检修是建立在设备的基础管理工作之上的。
要结合本系统内隔离开关的具体使用情况、制造厂说明书和现场经验编制各种厂家、各种型号的隔离开关检修工艺导则、质量标准，建立保证隔离开关检修维护质量的验收制度、缺陷管理制度、备品备件管理制度等。
要加强隔离开关的技术档案管理，主要内容有：原始资料，包括设计资料、施工图纸，制造厂提供的产品说明书、出厂试验报告、安装图、合格证件等，安装记录、试验记录、交接验收文件和备品备件清单等资料；运行资料，包括运行日志、操作记录、缺陷记录、异常障碍和事故记录等；检修试验和设备异常资料，包括隔离开关的大小修记录和检修报告、试验报告、技术改造记录等。
b.把住隔离开关的初始状态关。
隔离开关的初始状态如何，对其今后的安全运行有着决定性的影响。
在加强设备选型工作的基础上，还要加强隔离开关的初始安装调试工作，同时，对某些由于设计、制造工艺及材质等方面的原因而在运行中暴露出的仅靠一般性检修不能彻底解决的先天性缺陷，应下决心通过技术改造来消除。
c.加强运行监视。
开展对隔离开关的运行状态评估和巡视检查是必要的。
通过对隔离开关的动、热稳定电流校验、运行时的负荷、运行地点的污秽等级等关键运行状态量的评估，可以了解隔离开关的运行环境。
通过运行人员对隔离开关的运行操作，可以发现设备的操作灵活性，对操作时感觉阻力大的、分合困难的要重点记录；对隔离开关在运行和检修时发现的缺陷要详细记录，作为对设备是否需要检修和确定检修重点的依据。
d.积极开发和应用状态监测与故障诊断技术。
设备监测是状态检修的核心。
可以说，没有成熟的状态监测与故障诊断就没有真正的状态检修。
状态监测的覆盖面及其水平在一定程度上反映了状态检修的深度。
对于隔离开关，采用红外测温技术定期对设备的导电部分进行温度测量，是确定是否检修的重要依据。
针对瓷瓶的隐性故障，应开发研究方便可行的带电无损探伤技术。
同时，由于在实践中隔离开关的清扫维护工作量占了很大比例，因此，开展带电清扫工作也是延长检修周期的有效手段。
e.重视做好人的工作。
人为差错在系统故障中有很大比例。
有关文献介绍，总故障的10%～15%是直接由人引起的。
状态检修最终由人来完成，因而对人的状态也要进行标定和监测，也就是在对隔离开关进行管理的各个环节都要重视参与人的工作。
要以完善的评估制度、验收制度、责任承担制度、奖惩制度激发人的积极性和责任心。
6小结加强对隔离开关的检修管理，不仅要从设备的正确选型入手，选择设计合理、质量优良的产品，并结合实际运行经验，对隔离开关进行切合实际的技术改造，保证设备有一个良好的初始运行状态，还要在运行维护工作中采用科学手段加强对设备的运行监视。
