CATIA_V5教程-第6章__零部件装配设计
CATIA V5 装配设计(Assembly Design)
CATIA V5 装配设计（Assembly Design）CATIA V5 装配设计（Assembly Design）是帮助设计师用自上而下或自下而上的方法定义和管理多层次的大型装结构。
3.1 相关的图像菜单3．1．1产品结构工具（Product Structure Toolbar）Inserting a New Component：将新元件插入一个已有的装配中，此子装配的名字不存盘Inserting a New Product：将新产品插入一个已有的装配中，此子装配的名字存盘Inserting a New Part：将新零件插入一个已有的装配中Inserting Existing Components：将存在的子装配插入一个已有的装配中Replacing Components：替换元件Reordering the Tree：在结构树上重新安排子装配的位置Generating Numbers：生成产品子装配的编号Product Initialization：产品初始化Unload Components ：卸载子装配Load Components：加载子装配Isolate Part：孤立零件Deactivate Component：不激活子装配Activate Component：激活子装配Change Context：改变前后关系Fast Multi-Instantiation：快速多重引用Defining a Multi-Instantiation：定义多重引用Symmetry：镜像Manage Representations：管理产品的几何描述Design Mode：设计模式Visualization Mode：显示模式Deactivate a Node：不激活一个节点Activate a Node：激活一个节点Deactivate a Terminal Node：不激活一串节点Activate a Terminal Node：激活一串节点3．1．2 移动工具（Move Toolbar）Manipulating a Component：偏移或旋转子装配Snap Move：快速移动Smart Move：聪明移动Exploding an Assembly：爆炸图3．1．3 约束工具（Constraints Toolbar）Coincidence Constraint：同轴约束Contact Constraint：接触约束Offset Constraint：偏移约束Angle Constraint：角度约束Fixing a Component：固定一个子装配Fixing Components Together：子装配固定在一起Quick Constraint Command：快速约束命令Flexible Sub-Assemblies：柔性子装配Changing Constraints：改变约束Reuse Pattern：重复使用图样Deactivate Constraints：不激活约束Activate：激活约束3．1．4 更新工具（Update Toolbar）Update an Assembly：更新一个装配Update One Constraint Only：只更新约束3．1．5 约束创建模式工具(Constraint Creation Mode Toolbar)Default mode:默认模式Chain mode:链模式Stack mode:堆积模式3．1．6 注解工具(Annotations Toolbar)Text With Leader:带引出箭头的标注Flag Notes：超级链接3．1．7 装配特征工具（Assembly Features Toolbar）Assembly Split：装配切Assembly Hole：装配孔Assembly Pocket：装配凹坑Assembly Add：装配加Assembly Remove：装配减3．1．8 利用装配工具（Using Assembly Tools）Product Management：产品管理3．1．9分析工具（Analyze Tools）Bill of Material: 零件清单Analyze Updates:分析更新Analyze Constraints：分析约束Analyze Degrees of Freedom：分析自由度Analyze Dependences：分析依赖Compute Clash：计算干涉3.2 装配环境参数设定为了充分发挥CATIA V5的装配设计能力，必须根据设计对象的特点，合理地设定装配环境参数。
5+CATIA教程(装配设计)
• 第四列让用户选择一个几何元素以定义移 动或旋转的方向。先选择移动方向，然后 用鼠标拖动部件。
用罗盘移动
• 首先鼠标移动到罗盘原点，光标显示为十 字箭头，拖动罗盘定位于需要的部件上， 罗盘变为绿色，表明罗盘已附成后，单击窗口空白处，罗盘变为紫色， 表示不再附着，将罗盘拖离部件，罗盘可 回到原位。
④插入已有组件
• 选择已有的零部件或产品，通过对话框打 开文件。
• 支持多种CAD文件格式，由此可导入其它 CAD系统创建的模型。
• 装配的位置可以是当前产品，也可以是产 品中的某个部件。
• 利用鼠标来选择特征树上的某个具体插入 位置，双击使之高亮显示。
• 零部件之间的装配关系层次由此决定。
• 演示自上而下和自下而上的装配方式
• 值得注意的是装配约束选择完成后,一定要 执行刷新命令 ,否则不能得到最后的 零件装配。在菜单是编辑->更新。
例子
• 将五角星和承台装配在一起。
• 螺栓装配
• 移动零部件工具栏；
• 约束零部件工具栏； • 装配体特征工具栏；
对产品重命名
• 选择右键菜单上的“属性”命令，对特征 树上的产品名称Product1（系统默认的名 称）进行重新命名（命名为自己的名称）。
4.2 插入部件
• 通过产品结构工具栏实现，包括“部件插 入”和“部件管理”两个部分。
①插入新的产品
智能移动
• 依靠对齐零部件上几何元素实现。系统自 动识别参考部件的对齐元素。
• 选择被移动部件的对齐元素，再选择参考 部件的对齐元素，则自动移动到相应位置。
• 选择自动产生约束条件，否则只是位置上 的移动，没有形成约束。
敏捷移动
• 与智能移动类似，但不生成约束。
CATIA V5 装配设计
改变，装配会自动更新。
三、软件环境设定(Customizing Settings)
(1)产品结构选项： 打开Tools>Option选项后，选择Infrastructure>Product Structure选项。
Paste components 粘帖部件的方式1）： 选择(Without the assembly constraints)选项：能够粘贴一个或几个子装配，而不 带原有的装配约束。 选择（With the assembly constraints only after a Copy）选项：仅仅在复制命令 之后才可以粘贴一个或几个子装配，并带上原有的装配约束。 选择（With the assembly constraints only after a Cut）选项：仅仅在剪切命令 之后能够粘贴一个或几个子装配，并带上原有的装配约束。 选择(Always with the assembly constraints)选项：能够粘贴一个或几个子装配， 并附带原有的装配约束。
Perpendicularity（垂直度）：角度值等于90度。 Parallelism（平行度）：角度值等于0度。在（Orientation）复选框里可以定义两个平面的方向。 Angle：角度值不超过90度。选择（Angle值）约束，在（Sector，象限）复选框里有四个象限可以标注角度，
（Angle）复选框里可以健入一个角度值。 Planar angle：可以选择一根轴进行角度约束，但是这根轴必须是两个平面的交线。
10、取消/激活节点(Deactivate /Active Node )
11、多重实例化(Multi-Instantiation) (1)定义多实例化(Define Multi Instantiation) 此命令可以在一个直线方向上将需要阵列的组件按用户要求进行阵列，并作为独立的组件插
CATIA_V5R19教程_清华大学
1.3 CATIA的主要功能模块 1. 创成式工程绘图GDR模块 利用3D模型生成相关联的工程图。图纸生成辅助器可大大 简化绘制多视图的工作，并且可以自动生成尺寸标注。可以 建立与零件材料规格说明相关联的剖面线，可以进行基于标 准的附加信息和注释等后处理。图纸与3D主模型的几何关联 性可使用户并行地进行设计和工程绘图工作。同时还可输出 DXF格式的数据文件。 2. 交互式工程绘图ID1模块 高效，直观的交互式绘图，进行产品的2D设计。可以在一 个以CATIA为主 干系统的扩展型企业中，供所有2D CAD 用户 使 用。 ID1 产品集成 化 的 2D 交 互 功能 和 高 效 的 辅助 作 图和 注 释 从 两 方面进一 步丰富 了 CATIA 创 成 式工 程 绘 图 功能，它 为 用户提供了 更加容易和流畅的从2D设计过度到3D设计方式的 转变过程。
11. CATIA-CADAM接口CC1模块 CATIA V5工程图与CADAM工程绘图（CCD）之 间的交换接口。 12. CATIA-IGES接口（IG1）模块 支 持 中 性 数 据 格 式 IGES V5.3 版 本 ， 具 有 IGES元素名 字和CATIA几何元素标识之间的名 字匹配管 理 功能。 CATIA 可 以 读 / 存 IGES 格 式 文 件。 该 产品能 够 处理 3D 线 架 元素 ， 曲 面和 剪裁 曲 面 元素 ， 等 距偏置 曲线 ， 表皮 和 表皮 边界，二次曲线和颜色。 13. CATIA V4集成器V4I CATIA V4和CATIA V5之间的转换接口。
2.4鼠标操作 CATIA推荐用三键或带滚轮的双键鼠标，各键的功能如下： 1. 左键 确定位置、选取图形对象、菜单或图标。 2. 右键 单击右键，弹出上下文相关菜单。 3. 中键或滚轮 （1）按住中键或滚轮，移动鼠标，拖动图形对象的显示位置。 （2）按住中键或滚轮，单击左键，向外移动鼠标，放大图形对 象的显示比例，向内移动鼠标，缩小图形对象的显示比例。 （3）同时按住中键或滚轮和左键，移动鼠标，改变对图形对象 的观察方向。 以 上 操作可以改 变 图形对象的 位 置 、大小 和 旋转 一 定 角 度 ， 但 只 是 改 变了用 户 的 观察位 置和 方向 ，图形对象的 位 置 并没有改变。
CATIA零部件装配设计讲解
1-2
1.2 装配零部件管理
装配设计平台的操作对象主要是已经设计完成的各种零部件 ，因此管理功能的【产品结构工具】工具栏是设计平台 的核心工具栏。该工具栏包括【组件】工具、【产品】 工具、【零部件】工具、【现有组件】工具、【具有定 位的现有组件】工具、【替换组件】工具、【图形树重 新排序】工具、【生成编号方式】工具、【选择性载入 】工具、【管理表达】工具和【快速多实例化】工具。
1-3
1.2.1 创建新零部件
在装配设计平台中可以创建3中零部件，分别是组件、产品 和零部件： （1）【组件】工具，是在指定的产品下创建新组件的工具 ，该组件名称不存盘，选择结构树中的Product1，单击 该工具按钮，一个组件Product2创建完成。 （2）【产品】工具，是在指定的产品下创建新的产品的工 具，选择结构树中的Product1，单击该工具按钮，一个 组件Product3创建完成。 （3）【零部件】工具，是在指定的产品或组件下创建新的 零部件的工具，选择结构树中的Product1，单击该工具 按钮，一个零件Part1创建完成。
CATIA零部件装配设计
装配设计是机械产品不可缺少的一部分，它能够很好地制定 产品的结构和特征，方便工程人员对产品的认知，而这 也是电子样机的基础。Catia V5装配设计模块可以很方 便的定义机械装配之间的约束关系，实现零件的自动定 位，并检查装配之间的一致性，它可以帮助设计师自上 而下或自下而上的定义、管理多层次的大型装配结构， 使零件的设计在单独环境和装配环境中实现。
1-10
1.2.8 复制零部件
【快速多实例化】工具，是用于对加载的零部件按照一定的 方式进行复制装配的工具，常用于一个产品存在多个相 同零部件时。单击【快速多实例化】工具按钮右下黑色 三角，展开【多实例化】工具栏，该工具栏包括【快速 多实例化】工具和【定义多实例化】工具。 1、快速多实例化 2、定义多实例化

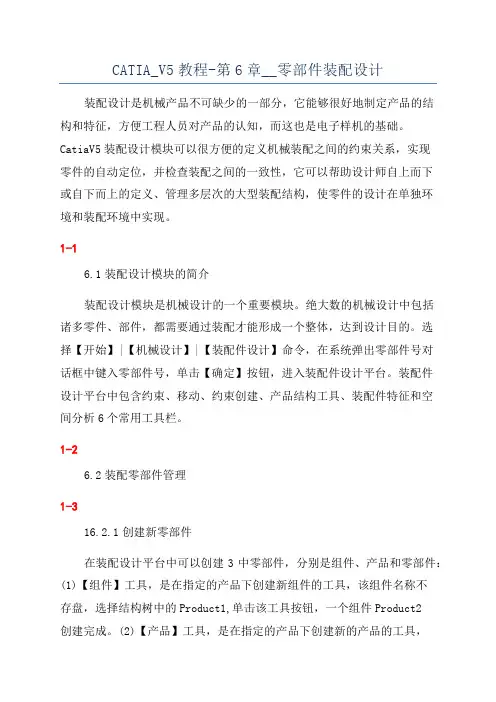

CATIA_V5教程-第6章__零部件装配设计
CATIA_V5教程-第6章__零部件装配设计装配设计是机械产品不可缺少的一部分，它能够很好地制定产品的结构和特征，方便工程人员对产品的认知，而这也是电子样机的基础。
CatiaV5装配设计模块可以很方便的定义机械装配之间的约束关系，实现零件的自动定位，并检查装配之间的一致性，它可以帮助设计师自上而下或自下而上的定义、管理多层次的大型装配结构，使零件的设计在单独环境和装配环境中实现。
1-16.1装配设计模块的简介装配设计模块是机械设计的一个重要模块。
绝大数的机械设计中包括诸多零件、部件，都需要通过装配才能形成一个整体，达到设计目的。
选择【开始】|【机械设计】|【装配件设计】命令，在系统弹出零部件号对话框中键入零部件号，单击【确定】按钮，进入装配件设计平台。
装配件设计平台中包含约束、移动、约束创建、产品结构工具、装配件特征和空间分析6个常用工具栏。
1-26.2装配零部件管理1-316.2.1创建新零部件在装配设计平台中可以创建3中零部件，分别是组件、产品和零部件：(1)【组件】工具，是在指定的产品下创建新组件的工具，该组件名称不存盘，选择结构树中的Product1,单击该工具按钮，一个组件Product2创建完成。
(2)【产品】工具，是在指定的产品下创建新的产品的工具，选择结构树中的Product1,单击该工具按钮，一个组件Product3创建完成。
(3)【零部件】工具，是在指定的产品或组件下创建新的零部件的工具，选择结构树中的Product1,单击该工具按钮，一个零件Part1创建完成。
1-46.2.2加载已经存在的零部件【现有组件】工具和【具有定位的现有组件】工具用于加载已经存在的各种零部件。
单击【现有组件】工具按钮，并在结构树中指定加载到的目标组件后，系统弹出文件选择对话框，如图所示，选择零部件，该零部件就加载到指定的组件下。
1-56.2.3替换零部件【替换组件】工具，是用新加载的零部件替换当前装配设计平台中的零部件的工具。
第六章 catia 装配
6.3.4 夹角
夹角约束用来设置两个部件的几何元素之间的夹角，线和面都可作为 被选择的几何元素，夹角的约束是利用【夹角】按钮来实现。同时系 统会弹出【约束属性】对话框，在对话框内选择【方向】选项中的同 向、反向或不确定方向，设置两个部分偏移的方向，并在【偏移量】 文本框内输入适当的偏移量。单击【确定】按钮，完成两个部分偏移 约束的设置。
6.3.9 更改约束
更改约束是将已经生成的约束根据需要更改成其他的约束形式，此功 能是利用【约束】工具栏中的【更改约束】按钮。其使用的方法是， 先单击该按钮，然后选择准备更改的约束，系统弹出【ChangeType】 对话框，此处列出了所有可能用于更改的约束形式，选择所需的约束。 单击【确定】按钮，完成更改。
6.3.10 模式约束
在一些零件的设计阶段设置了模式约束，就会生成一些特定的模式， 这些模式在约束零件实就可用来进行模式约束。模式约束是利用【约 束】工具栏中的【模式约束】按钮来完成的。模式约束的准备工作是 先在模式功能生成的部件上安装一个零部件，并设置它们之间的约束 关系，单击【模式约束】按钮，系统将弹出【在图样上实例化】对话 框选择零件设计时生成的模式，这样它会自动被添加到【模式】区域 的文本框内。单击【示例部件】区域文本框，选择预先约束好的零部 件，这样它也会被添加到文本框内，然后单击【确定】按钮，就可完 成模式约束的定义。
6.3.5 固定部件
固定部件功能可对产品中的某些部件的位置进行固定，固定部件可分 为固定空间坐标和固定部件的相对位置两种形式。固定部件功能可通 过单击【约束】工具栏中的【固定部件】按钮，选择要固定的部件， 只要是单击工具栏中【更新】按钮，部件会自动地回到原来固定的位 置。如果想改变固定为相对位置固定，可双击树状目录中的【固定】 按钮，系统弹出【约束定义】对话框，单击【更多】按钮取消选中的 【在空间中固定】单选框，这样固定方式就变成了相对位置固定。
CATIA_V5教程
第1章 Catia V5 R18使用概述本章主要介绍Catia主要特点、基本功能、操作界面等基础信息。
让读者掌握标题栏、菜单栏、工具栏、结构树、各设计模块在软件中的位置和作用，有利于后续课程的学习。
1.1 Catia V5 R18概述Catia是英文Computer Aided Tri-Dimensional Interface Application的缩写，是法国Dassault公司于1975 年起开始发展的一套完整的3D CAD/CAM/CAE一体化软件。
它的内容涵盖了产品从概念设计、工业设计、三维建模、分析计算、动态模拟与仿真、工程图的生成到生产加工成产品的全过程，其中还包括了大量的电缆和管道布线、各种模具设计与分析、人机交换等实用模块。
Catia不但能够保证企业内部设计部门之间的协同设计功能，而且还可以提供企业整个集成的设计流程和端对端的解决方案。
Catia 大量用于航空航天、汽车及摩托车行业、机械、电子、家电与3C产业、NC加工等各方面。
1.2 Catia V5 R18基本功能Catia具有所有CAD/CAM软件的基本功能，如绘制二维、三维图形及工程图。
作为新一代的CAD/CAM/CAE软件，已被广泛应用于航空航天、机械、建筑等领域。
随着经济的发展，被越来越多的用户所接受。
下面简要介绍Catia 的基本功能。
1.2.1 绘制二维图形Catia可以直接使用其草图模块绘制二维图形。
在草图绘制平台中，Catia提供了丰富的绘图工具，用户使用这些工具可以绘制直线、中心线、圆、椭圆、圆弧等基本图形。
此外，Catia还提供了各种编辑工具，可以对图形进行复制、镜像、移动、剪切和尺寸标注等操作。
如图1.1所示草图为Catia中绘制的二维图形。
绘制二维图形功能不是Catia的核心功能，其最主要的功能是设计三维实体模型。
Catia的设计理念是先设计三维实体模型，通过投影创建工程图，如图1.2所示，并且三维实体模型与工程图是相关联的，只要三维更改，工程图就相应更改。
CATIA装配设计命令介绍
第六章 CATIA V5 装配设计目录1产品介绍 (4)2图标功能介绍(基本概念、基本界面介绍) (4)2.1产品结构工具（Product Structure）图标 (4)2.2移动工具（Move Toolbar）图标 (5)2.3装配约束工具（Constraints Toolbar）图标 (5)2.4更新工具（Update Toolbar）图标 (5)2.5约束创建模式工具(Constraint Creation Mode Toolbar)图标 (6)2.6注解工具(Annotations Toolbar)图标 (6)2.7装配特征工具（Assembly Features Toolbar）图标 (6)2.8分析工具（Analyze Tools）图标 (6)3软件环境设定(Customizing Settings) (7)3.1一般环境参数设定（General标签） (7)3.2装配约束环境参数设定（Constraints标签） (8)4功能介绍 (10)4.1产品结构创建与编辑功能 (10)4.1.1在已有的装配中插入新部件（Inserting a New Component） (10)4.1.2在已有的装配中插入新装配产品（Inserting a New Product） (11)4.1.3在已有的装配中插入新零件（Inserting a New Part） (11)4.1.4在已有的装配中插入已存在的部件（Inserting Existing Components） (12)4.1.5替换元件（Replacing Components） (12)4.1.6在结构树上重新安排子装配的位置(Reordering the Tree) (13)4.1.7生成产品子装配的编号(Generating Numbers) (14)4.1.8产品初始化（Product Initialization） (15)4.1.9卸载子装配（Unload Components） (16)4.1.10加载子装配（Load Components） (17)4.1.11孤立零件（Isolate Part） (17)4.1.12不激活子装配和激活子装配（Deactivate Component/ Activate Component） (19)4.1.13改变从属关系（Change Context） (20)4.1.14管理产品的几何描述（Manage Representations） (22)4.1.15装配显示模式（Visualization Mode） (23)4.1.16装配设计模式（Design Mode） (23)4.1.17不激活一个节点（Deactivate a Node） (23)4.1.18激活一个节点（Activate a Node） (23)4.1.19不激活一串节点(Deactivate a Terminal Node) / 激活一串节点(Activate a Terminal Node)..234.1.20产品结构的功能性比较 (23)4.1.21定义多重引用（Defining a Multi-Instantiation） (24)4.1.22快速多重引用（Fast Multi-Instantiation） (25)4.1.23镜像（Symmetry） (25)4.2移动工具（Move Toolbar）详解 (26)4.2.1偏移或旋转部件（Manipulating a Component） (26)4.2.2快速定位移动（Snap Move） (26)4.2.3聪明移动（Smart Mov） (27)4.2.4生成装配爆炸图（Exploding an Assembly） (27)4.3约束工具（Constraints Toolbar）详解 (28)4.3.1同轴约束（Coincidence Constraint） (29)4.3.2接触约束（Contact Constraint） (31)4.3.3偏移约束（Offset Constraint） (31)4.3.4角度约束（Angle Constraint） (32)4.3.5固定一个部件（Fixing a Component） (33)4.3.6部件固定在一起（Fixing Components Together） (33)4.3.7快速约束命令（Quick Constraint Command） (34)4.3.8柔性子装配（Flexible Sub-Assemblies） (34)4.3.9改变约束类型（Changing Constraints） (34)4.3.10不激活约束或激活约束（Deactivate Constraints/ Activate Constraints） (34)4.3.11更新一个装配（Update an Assembly） (35)4.4注释工具(Annotations Toolbar) (35)4.4.1带引出箭头的标注（Text With Leader） (35)4.4.2超级链接（Flag Notes） (35)4.5装配特征工具（Assembly Features Toolbar）详解 (35)4.5.1装配切割（Assembly Split） (35)4.5.2装配打孔（Assembly Hole） (36)4.5.3装配挖凹坑（Assembly Pocket） (36)4.6分析工具（Analyze Tools）详解 (36)4.6.1产品管理（Product Management） (36)4.6.2生成零件清单（Bill of Material） (37)4.6.3分析装配修改更新状态（Analyze Updates） (38)4.6.4装配约束的分析（Analyze Constraints） (38)4.6.5装配自由度分析（Analyze Degrees of Freedom） (39)4.6.6装配依赖性分析（Analyze Dependences） (40)4.6.7装配干涉计算（Compute Clash） (40)1 产品介绍装配设计是机械产品设计不可或缺的一部分，它能够很好地制定产品的结构与特征，方便工程人员对产品的认知，而这也正是DMU电子样机的基础。
第6章 CATIA V5 工程制图
6-9
CATIA V5工程制图
6.4.2 创建截面视图
• 剖视图是工程图的重要组成部分，利用它可以清楚地 表达零件的内部结构，在绘制工程图时被广泛使用。 单击【剖视图】工具右下黑色三角，展开【截面】工 具栏，如图所示，该工具栏包含【剖视图】、【旋转 剖视图】、【剖面图】和【旋转剖面图】4个工具。 • 1．创建剖视图 • 2．创建旋转剖视图 • 3．创建剖面图 • 4．旋转剖面图
• 除了用方式手动生成所需视图以外，还可以使用模板 创建视图。CATIA V5提供了自定义模板创建视图以 及一系列预定义好的标准视图布置模式的向导工具栏 ，该工具栏包含【视图创建向导】、【正视图、顶视 图和左视图】、【正视图、底视图和右视图】和【所 有视图】4个工具。 • 1．创建自定义模板视图 • 2．创建正视图、顶视图和左视图 • 3．创建正视图、底视图和右视图 • 4．创建全部视图
6-12
CATIA V5工程制图
6.4.5 创建断开视图
• 【断开视图】工具栏是创建断开视图和局部剖视 图的工具栏，该工具栏包含【断开视图】、【局 部剖视图】和【添加3D剪裁】3个工具。 • 1．创建断开视图 • 2．创建局部剖视图 • 3．创建3D剪裁
6-13
CATIA V5工程制图
6.4.6 创建模板视图
6-21
CATIA V5工程制图
6.6.4 标注公差
• 公差分为形位公差和尺寸公差，本小节主要 介绍形位公差的标注方法。单击【尺寸标注 】工具栏上的【基准特征】工具右下黑色三 角，展开【公差】工具栏，如图所示，该工 具栏包含【基准特征】和【形位公差】2个工 具。 • 1．标注基准特征 • 2．标注形位公差
6-23
CATIA V5工程制图
CATIAV5装配设计AssemblyDesign
CATIA V5 装配设计（Assembly Design）CATIA V5 装配设计（Assembly Design）是帮助设计师用自上而下或自下而上的方法定义和管理多层次的大型装结构。
3.1 相关的图像菜单3．1．1产品结构工具（Product Structure Toolbar）Inserting a New Component：将新元件插入一个已有的装配中，此子装配的名字不存盘Inserting a New Product：将新产品插入一个已有的装配中，此子装配的名字存盘Inserting a New Part：将新零件插入一个已有的装配中Inserting Existing Components：将存在的子装配插入一个已有的装配中Replacing Components：替换元件Reordering the Tree：在结构树上重新安排子装配的位置Generating Numbers：生成产品子装配的编号Product Initialization：产品初始化Unload Components ：卸载子装配Load Components：加载子装配Isolate Part：孤立零件Deactivate Component：不激活子装配Activate Component：激活子装配Change Context：改变前后关系Fast Multi-Instantiation：快速多重引用Defining a Multi-Instantiation：定义多重引用Symmetry：镜像Manage Representations：管理产品的几何描述Design Mode：设计模式Visualization Mode：显示模式Deactivate a Node：不激活一个节点Activate a Node：激活一个节点Deactivate a Terminal Node：不激活一串节点Activate a Terminal Node：激活一串节点3．1．2 移动工具（Move Toolbar）Manipulating a Component：偏移或旋转子装配Snap Move：快速移动Smart Move：聪明移动Exploding an Assembly：爆炸图3．1．3 约束工具（Constraints Toolbar）Coincidence Constraint：同轴约束Contact Constraint：接触约束Offset Constraint：偏移约束Angle Constraint：角度约束Fixing a Component：固定一个子装配Fixing Components Together：子装配固定在一起Quick Constraint Command：快速约束命令Flexible Sub-Assemblies：柔性子装配Changing Constraints：改变约束Reuse Pattern：重复使用图样Deactivate Constraints：不激活约束Activate：激活约束3．1．4 更新工具（Update Toolbar）Update an Assembly：更新一个装配Update One Constraint Only：只更新约束3．1．5 约束创建模式工具(Constraint Creation Mode Toolbar)Default mode:默认模式Chain mode:链模式Stack mode:堆积模式3．1．6 注解工具(Annotations Toolbar)Text With Leader:带引出箭头的标注Flag Notes：超级链接3．1．7 装配特征工具（Assembly Features Toolbar）Assembly Split：装配切Assembly Hole：装配孔Assembly Pocket：装配凹坑Assembly Add：装配加Assembly Remove：装配减3．1．8 利用装配工具（Using Assembly Tools）Product Management：产品管理3．1．9分析工具（Analyze Tools）Bill of Material: 零件清单Analyze Updates:分析更新Analyze Constraints：分析约束Analyze Degrees of Freedom：分析自由度Analyze Dependences：分析依赖Compute Clash：计算干涉3.2 装配环境参数设定为了充分发挥CATIA V5的装配设计能力，必须根据设计对象的特点，合理地设定装配环境参数。
CATIA装配设计教程
CATIA装配设计教程首先，打开CATIA软件，并选择新建一个产品装配。
在菜单栏中选择"文件"->"新建"->"产品"。
然后，选择一个适合你的工作环境，比如机械设计等。
接下来，给你的装配起一个合适的名称，并选择一个保存位置。
在新建的装配中，你需要先导入你的零部件模型。
点击"文件"->"导入"->"组件"，选择你要导入的零部件文件，并添加到装配中。
你可以按住Ctrl键选择多个零部件文件进行同时导入。
导入后，将零部件拖动到装配模型中的合适位置。
在装配过程中，你需要确保零部件的位置和方向正确。
选择一个零部件，然后点击工具栏中的"位置"按钮，可以通过拖动鼠标来改变零部件的位置。
如果需要对零部件进行旋转，可以点击"旋转"按钮，并指定旋转角度。
除了手动调整零部件的位置和方向外，你还可以使用"约束"功能来对零部件进行精确的定位。
选择两个零部件，然后点击"约束"按钮，可以选择不同的约束类型，比如平行、垂直、相切等。
通过添加约束，你可以使零部件之间保持一定的关系。
在进行装配设计时，你可以使用各种工具和功能来增强装配的性能和功能。
比如，你可以使用"关系"功能来定义零部件之间的相对位置。
选择两个零部件，然后点击"关系"按钮，可以选择不同的关系类型，比如对齐、距离、角度等。
此外，你还可以使用"参数"功能来对装配进行调整。
通过定义参数，你可以轻松地在装配设计中进行尺寸和间隙的调整。
选择一个特征或零部件，然后点击工具栏中的"参数"按钮，可以定义各种参数并进行数值调整。
最后，当你完成了装配设计后，可以进行装配的分析和检查。
点击"工具"->"分析"->"装配分析"，可以检查装配的合理性和性能。
CATIAV装配设计课件
这个产品的相关数据存储在独立的新文件件内。
3、插入新零件() 此命令用于在当前的装配体中插入一个新的零件，这个零件的数据保存在独立的文件中，
作为最小的装配单元，下面不可以插入任何组件或零件。 插入新零件时，装配体中如存在几何图形，装显示 : (新零件：原点)对话框，
可以定义零件结构上的点、线、面、球面的中心之间的相合约束。 可用于相合约束的元素：
2、接触约束( )
在两个平面曲面之间产生接触约束，它们的公共区域可能是一个平面（面接触）， 一条线（线接触）或一个点（点接触）。
3、偏移约束( ) 此命令可以在两个元素之间建立平行且具有一定距离的约束。
4、角度约束( ) 此命令可以在两个线或面元素之间建立有一定角度的约束。可用于定义角度约束的元素包括直线、 平面、圆柱面的轴和圆锥面的轴。
使用罗盘移动部件，部件发生移动，但更新后，固定部件会返回到先前位置。 (2)空间相对位置的固定。在特征树上双击刚才创建的固定约束符号，会弹出如下图示对话框，取 消选中对话框左 则的 复选框，特征树上不再显示锁定符号，表示根据其它部件来定位。
使用罗盘移动部件，固定部件发生移动，但更新后，部件保持在新位置，但与其它部件有约束关系 的部件移动到固定部件的位置。
具有相同的零件编号，则将出现“零件编号冲突( )”
4、插入已有组件并定位( ) 此命令可以插入现有组件的同时进行装配定位。对于一些简单零件，这种方法更加简便快速。
不过该命令需要调用”智能移动”。
5、替换零部件( ) 此命令的功能就是用其他部件替换装配件中的部件。
选择特征树上要被替换的组件，单击 命令，将弹出 对话框
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1-4
6.2.2 加载已经存在的零部件
【现有组件】工具和【具有定位的现有组件】工具用于加载 已经存在的各种零部件。单击【现有组件】工具按钮， 并在结构树中指定加载到的目标组件后，系统弹出文件 选择对话框，如图所示，选择零部件，该零部件就加载 到指定的组件下。
1-5
6.2.3 替换零部件
【替换组件】工具，是用新加载的零部件替换当前装配设计 平台中的零部件的工具。单击该工具按钮，选择需要被 替换的零部件，系统弹出文件选择对话框，选择替换零 部件，系统弹出对替换影响对话框，如图所示，该对话 框的列表框中列出了执行该操作后将受到影响的元素， 单击【确定】按钮完成替换操作。
1-15
6.3.4 偏移约束（Offset Constraint）
【偏移约束】工具，是用于设定两个元素之间距离的约束工 具。可以用于创建偏移约束的元素如表6.3所示。 YES表示可以创建约束 下面以如图6.33所示图形创建偏移 约束为例，讲解【偏移约束】工具的使用方法，具体操 作步骤如下所示： （1）单击【约束】工具栏上的【偏移约束】工具按钮，选 择螺柱端面和螺母端面，系统弹出约束属性对话框。 （2）在偏移微调框键入-10mm，单击【确定】按钮，偏移 约束创建完成。
1-25
6.4.2 快速移动零部件
【敏捷移动】工具栏是采用映射的方式对组件进行快速移动 。单击【敏捷移动】工具右下黑色三角，展开【敏捷移 动】工具栏，该工具栏包含【敏捷移动】和【智能移动 】2个工具。 1、敏捷移动 2、智能移动
1-26
6.4.3 生成装配爆炸图
【分解】工具，是对装配在一起的零部件分解的工具，方便了解 零部件之间的位置关系，并有利于生成二维图纸。单击该工具 按钮，系统弹出爆炸对话框，该对话框的内容如下所述。 深度用于设置爆炸的层次。全部层表示将装配产品分解至最底层 ，第一层表示仅分解到第一层零部件； 形式用于设置分解的方式。3D表示将产品在三维空间中分解；2D 表示将产品分解后投影到XY平面上；约束表示将产品按照约束 条件进行分解，该方式仅在产品中存在共轴或共面时有效； 选择用于显示选择的用于分解的产品； 固定产品文本框用于选择分解过程中位置固定不变的零部件； 转动爆炸滑块条用于观察整个分解过程。
1-27
6.4.4 碰撞停止
【碰撞时停止操纵】工具，是在激活该工具时，调整装配件 的零部件是，如果遇到碰撞，在碰撞方向上停止操纵的 工具。
1-28
6.5 装配分析
装配设计完成后需要进行相应的分析，通过分析检验装配效 果和零部件设计是否存在缺陷。Catia V5提供了【分析 】（Analyze）菜单栏，如图所示，菜单栏中包含了【空 间分析】工具栏所有内容。该菜单栏提供了很多装配分 析功能。下面具体讲解使用方法。
1-10
6.2.8 复制零部件
【快速多实例化】工具，是用于对加载的零部件按照一定的 方式进行复制装配的工具，常用于一个产品存在多个相 同零部件时。单击【快速多实例化】工具按钮右下黑色 三角，展开【多实例化】工具栏，该工具栏包括【快速 多实例化】工具和【定义多实例化】工具。 1、快速多实例化 2、定义多实例化
1-23
6.4 装配中零部件位置调整
零部件三维装配就是体现零部件的位置关系，因此零部件的 位置是装配的关键。【移动】工具栏就是调整零部件位 置的工具，该工具栏包含【操纵】、【敏捷移动】、【 分解】和碰撞时停止操纵】4个工具。
1-24
6.4.1 移动零部件
【操纵】工具，是通过鼠标拖动或旋转等方式移动零部件的 工具。单击该工具栏，系统弹出操作参数对话框，如图 所示，对话框中各图标的含义如下所述。 第一行是控制沿着某坐标轴方向移动； 第二行是控制沿着某坐标平面内判断； 第三行是控制沿着某坐标轴旋转。 遵循约束复选框是几何元素安装约束定义的方向移动。
1-18
6.3.7 固联约束
【固联】工具，是将所选取的活动的若干零部件按照现有相 对位置固定在一起的约束工具，移动其中任意一个零部 件，整组部件都将随之移动。该工具栏的操作步骤如下 所示： （1）单击【约束】工具栏上的【固联】工具按钮，系统弹 出固联对话框，如图6.41所示； （2）选择要固联的零部件，零部件就添加到列表框中，要 从列表中移除部件，只需单击它。 （3）单击【确定】按钮，完成固联约束。
1-16
6.3.5 角度约束
【角度约束】工具，是对两个元素之间保证一定角度的约束 工具，线和面都可以作为被选择的几何元素。 下面以如图6.36所示图形为例，讲解【角度约束】工具的使 用方法，具体操作步骤如下所示： （1）单击【约束】工具栏上的【角度约束】工具按钮，选 择如图6.37所示两个平面，系统弹出约束属性定义对话 框。 （2）在角度微调框键入60度，单击【确定】按钮，角度约 束创建完成。
1-2
6.2 装配零部件管理
装配设计平台的操作对象主要是已经设计完成的各种零部件 ，因此管理功能的【产品结构工具】工具栏是设计平台 的核心工具栏。该工具栏包括【组件】工具、【产品】 工具、【零部件】工具、【现有组件】工具、【具有定 位的现有组件】工具、【替换组件】工具、【图形树重 新排序】工具、【生成编号方式】工具、【选择性载入 】工具、【管理表达】工具和【快速多实例化】工具。
1-8
6.2.6 产品载入管理
【选择性载入】工具，是用于设置载入产品的子产品的载入 范围的工具。单击该工具按钮，系统弹出产品载入管理 对话框，如图所示，在【打开深度】（Open depth）下 拉列表框选择载入子产品的范围。
1-9
6.2.7 基本属性的工具。单击 该工具按钮，选择任意零部件，系统弹出管理表达对话 框，如图所示。 该对话框显示选择的零部件的名称、路径和类型等。通过该 对话框可以对选择的零部件进行关联、除去、替换、重 命名和激活等操作。
1-21
6.3.10 阵列约束
【再使用模式】工具，是通过使用零件设计生成的阵列，创 建约束阵列的工具。该工具的操作步骤如下所示： （1）在利用阵列生成的零部件上安装一个零件，并设置它 们之间的约束关系； （2）单击【约束】工具栏上的【再使用模式】工具按钮， 系统弹出在图样上实例化对话框。 （3）选择零件设计生成的阵列特征，这样它会添加到图样 区域的文本框中； （4）单击要实例化的部件，选择预先约束好的零部件，这 样他会添加到文本框中； （5）单击【确定】按钮，完成阵列约束。
1-12
6.3.1 创建约束方式
单击【约束创建方式】工具右下黑色三角，展开【约束创建 方式】工具栏，如图6.22所示，该工具栏包含【缺省方 式、【链方式】、【堆栈方式】3种连续创建约束的方法 。 1、缺省方式 2、链方式 3、堆栈方式
1-13
6.3.2 相合约束（Coincidence Constraint）
【相合约束】工具，是用于对齐零件的约束工具，根据选择 的几何元素，可以获得同心、同轴或共面约束。当两个 几何元素的最小距离小于10-3mm时，系统认为它是是相 合。下面列出可用于相合约束的几何元素。 图约束属性对话框
1-14
6.3.3 接触约束（Contact Constraint）
【接触约束】工具，是在平面或曲面之间创建接触的约束工 具，它们的公共区域可能是平面（面接触）、线（线接 触）、点（点接触）和圆（圆环接触）。
1-1
6.1 装配设计模块的简介
装配设计模块是机械设计的一个重要模块。绝大数的机械设 计中包括诸多零件、部件，都需要通过装配才能形成一 个整体，达到设计目的。选择【开始】|【机械设计】|【 装配件设计】命令，在系统弹出零部件号对话框中键入 零部件号，单击【确定】按钮，进入装配件设计平台。 装配件设计平台中包含约束、移动、约束创建、产品结构工 具、装配件特征和空间分析6个常用工具栏。
1-7
6.2.5 零部件编号
【生成编号方式】工具，是用于对零部件进行编号的工具， 该编号可应用到工程图中的零部件清单。单击该工具按 钮，选择要编号的零部件，系统弹出生成编号方式对话 框。 【整数】（Integer）和【字母】（Letters）单选框分别表 示以整数或字母的方式生成编号。 当所选择的零部件已有编号时，【现有编号】（Existing nembers）选项组可用，【保持】（Keep）单选框表示 保持原编号不变，【替换】（Replace）单选框表示采用 新的编号。
第6章 零部件装配设计
装配设计是机械产品不可缺少的一部分，它能够很好地制定 产品的结构和特征，方便工程人员对产品的认知，而这 也是电子样机的基础。Catia V5装配设计模块可以很方 便的定义机械装配之间的约束关系，实现零件的自动定 位，并检查装配之间的一致性，它可以帮助设计师自上 而下或自下而上的定义、管理多层次的大型装配结构， 使零件的设计在单独环境和装配环境中实现。
1-6
6.2.4 结构树排序
【图形树重新排序】工具，是用于调整结构树上选中产品的 子产品的顺序的工具。单击该工具按钮，在结构树上选 择重新排序的组件或产品标签，系统弹出图形树重排序 对话框。 单击【上移选定产品】工具按钮，将选定的零部件向上移动 。 单击【下移选定产品】工具按钮，将选定的零部件向下移动 。 单击【移动选定产品】工具按钮，交换两个选定零部件之间 的位置。
1-3
16.2.1 创建新零部件
在装配设计平台中可以创建3中零部件，分别是组件、产品 和零部件： （1）【组件】工具，是在指定的产品下创建新组件的工具 ，该组件名称不存盘，选择结构树中的Product1，单击 该工具按钮，一个组件Product2创建完成。 （2）【产品】工具，是在指定的产品下创建新的产品的工 具，选择结构树中的Product1，单击该工具按钮，一个 组件Product3创建完成。 （3）【零部件】工具，是在指定的产品或组件下创建新的 零部件的工具，选择结构树中的Product1，单击该工具 按钮，一个零件Part1创建完成。
1-17
6.3.6 固定约束（Fix）
