零死角玩转stm32-中级篇5、IIC(EEPROM)
STM32开发之STM32硬件IIC操作
1.配置IO口,配置为GPIO_Mode_AF_OD模式
2.选择IIC模式
3.选择是否使能自动应答以及设备地址长度
4.设置IIC总线的传输速率
2.硬件IIC的读写操作其实逻辑上和标准总线类似,也是发送地址等待ack
发送数据等待ACK,但是因为有硬件的自动参与,所以我们不需要延时了
/*I2C1初始化*/
I2C_Init(I2C1,&I2C_InitStructure);
/*使能I2C1*/
I2C_Cmd(I2C1,ENABLE);
/*允许应答模式*/
I2C_AcknowledgeConfig(I2C1,ENABLE);
}
voidHmcByteWrite(u8addr,u8dataValue)
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);
RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);
/*PB6-I2C1_SCL、PB7-I2C1_SDA*/
GPIO_InitStructure.GPIO_Pin=GPIO_Pin_6|GPIO_Pin_7;
虽然很多人说STM的硬件IIC不好用,但是对于这幺一个设备去探索一下
还是很有必要的,指不定哪天就用上了呢,
IIC借口一共有九个寄存器,比较重要的几个寄存器分别如下
1.CR1
由这几个位我们可以正常产生标准IIC的START条件STOP条件,ACK与
NOACK
CR2
控制IIC的通行频率
这两位检测IIC总线是否收到数据
while(!I2C_CheckEvent(I2C1,I2C_EVENT_MASTER_TRANSMITTER_MODE
零死角玩转stm32-中级篇2、ADC(DMA模式)
0、友情提示《零死角玩转STM32》系列教程由初级篇、中级篇、高级篇、系统篇、四个部分组成，根据野火STM32开发板旧版教程升级而来，且经过重新深入编写，重新排版，更适合初学者，步步为营，从入门到精通，从裸奔到系统，让您零死角玩转STM32。
M3的世界，与野火同行，乐意惬无边。
另外，野火团队历时一年精心打造的《STM32库开发实战指南》将于今年10月份由机械工业出版社出版，该书的排版更适于纸质书本阅读以及更有利于查阅资料。
内容上会给你带来更多的惊喜。
是一本学习STM32必备的工具书。
敬请期待！2、ADC（DMA模式）2.1 ADC简介ADC (Analog to Digital Converter)，模/数转换器。
在模拟信号需要以数字形式处理、存储或传输时，模/数转换器几乎必不可少。
STM32在片上集成的ADC外设非常强大。
在STM32F103xC、STM32F103xD和STM32F103xE增强型产品，内嵌3个12位的ADC，每个ADC共用多达21个外部通道，可以实现单次或多次扫描转换。
如野火STM32开发板用的是STM32F103VET6，属于增强型的CPU，它有18个通道，可测量16个外部和2个内部信号源。
各通道的A/D转换可以单次、连续、扫描或间断模式执行。
ADC的结果可以左对齐或右对齐方式存储在16位数据寄存器中。
模拟看门狗特性允许应用程序检测输入电压是否超出用户定义的高/低阀值。
2.2 STM32的ADC主要技术指标对于ADC来说，我们最关注的就是它的分辨率、转换速度、ADC类型、参考电压范围。
●分辨率12位分辨率。
不能直接测量负电压，所以没有符号位，即其最小量化单位LSB = V ref+ / 212。
●转换时间转换时间是可编程的。
采样一次至少要用14个ADC时钟周期，而ADC的时钟频率最高为14MHz，也就是说，它的采样时间最短为1us。
足以胜任中、低频数字示波器的采样工作。
●ADC类型ADC的类型决定了它性能的极限，STM32的是逐次比较型ADC。
STM32模拟iic驱动eeprom24c128
STM32模拟iic驱动eeprom24c128void IIC_Init(void) //IIC初始化函数{GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE, ENABLE);//使能GPIOB时钟GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2|GPIO_Pin_3;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOE, &GPIO_InitStructure);GPIO_SetBits(GPIOE,GPIO_Pin_2|GPIO_Pin_3); //PE2,PE3 输出高}void IIC_Start(void) //IIC开始函数{SDA_OUT(); //sda线输出IIC_SDA=1;IIC_SCL=1;delay_us(5);IIC_SDA=0;//START:when CLK is high,DATA change form high to lowdelay_us(5);IIC_SCL=0; //钳住I2C总线，准备发送或接收数据}void IIC_Stop(void) //IIC停止函数{SDA_OUT();//sda线输出IIC_SCL=0;IIC_SDA=0;//STOP:when CLK is high DATA change form low to highdelay_us(5);IIC_SCL=1;IIC_SDA=1;//发送I2C总线结束信号delay_us(5);}u8 IIC_Wait_Ack(void) //等待应答{u8 ucErrTime=0;SDA_IN(); //SDA设置为输入IIC_SDA=1;delay_us(5);IIC_SCL=1;delay_us(1);while(READ_SDA){ucErrTime++;if(ucErrTime>250){IIC_Stop();return 1;}}IIC_SCL=0;//时钟输出0return 0;}void IIC_Ack(void) //SDA输出低电平，IIC应答{IIC_SCL=0;SDA_OUT();IIC_SDA=0;delay_us(2);IIC_SCL=1;delay_us(4);IIC_SCL=0;}void IIC_NAck(void) //SDA输出高电平,IIC非应答{IIC_SCL=0;SDA_OUT();IIC_SDA=1;delay_us(2);IIC_SCL=1;delay_us(4);IIC_SCL=0;}void IIC_Send_Byte(u8 txd) //IIC发送一个字节{u8 t;SDA_OUT(); //数据线输出模式IIC_SCL=0; //拉低时钟开始数据传输for(t=0;t<8;t++){IIC_SDA=(txd&0x80)>>7;txd<<=1;delay_us(5); //对TEA5767这三个延时都是必须的IIC_SCL=1;delay_us(5);IIC_SCL=0;delay_us(5);}}u8 IIC_Read_Byte(unsigned char ack) //IIC读取一个字节{unsigned char i,receive=0;SDA_IN();//SDA设置为输入for(i=0;i<8;i++ ){IIC_SCL=0;delay_us(5);IIC_SCL=1;receive<<=1;if(READ_SDA){receive++;}delay_us(5);}if (!ack)IIC_NAck();//发送nACKelseIIC_Ack(); //发送ACKreturn receive;}void AT24CXX_Init(void) //AT254C128初始化{IIC_Init();}u8 AT24CXX_ReadOneByte(u16 ReadAddr) //AT24C128读取一个字节{u8 temp=0;IIC_Start();IIC_Send_Byte(0XA0); //发送写命令IIC_Wait_Ack();IIC_Send_Byte(ReadAddr>>8);//发送高地址IIC_Wait_Ack();IIC_Send_Byte(ReadAddr%256); //发送低地址IIC_Wait_Ack();IIC_Start();IIC_Send_Byte(0XA1); //进入接收模式IIC_Wait_Ack();temp=IIC_Read_Byte(0);IIC_Stop(); //产生一个停止条件return temp;}void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite) {IIC_Start();IIC_Send_Byte(0XA0); //发送写命令IIC_Wait_Ack();IIC_Send_Byte(WriteAddr>>8);//发送高地址IIC_Wait_Ack();IIC_Send_Byte(WriteAddr%256); //发送低地址IIC_Wait_Ack();IIC_Send_Byte(DataToWrite); //发送字节IIC_Wait_Ack();IIC_Stop();//产生一个停止条件delay_ms(20);}u8 AT24CXX_Check(void){u8 temp;temp=AT24CXX_ReadOneByte(12333);//避免每次开机都写AT24CXXif(temp==0X55){return 0;}else//排除第一次初始化的情况{AT24CXX_WriteOneByte(12333,0X55);temp=AT24CXX_ReadOneByte(12333);if(temp==0X55){return 0;}}return 1;}void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead) {while(NumToRead){*pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);NumToRead--;}}void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite) {while(NumToWrite--){AT24CXX_WriteOneByte(WriteAddr,*pBuffer);WriteAddr++;pBuffer++;}}BY MaiLaoDie。
STM32之EEPROM驱动

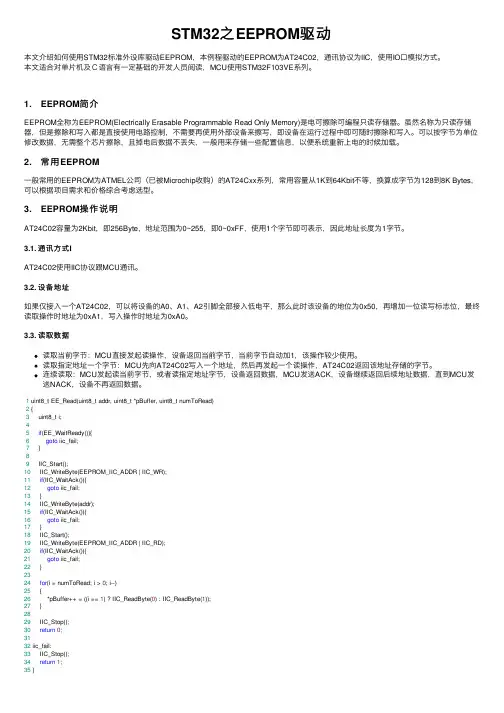

STM32之EEPROM驱动本⽂介绍如何使⽤STM32标准外设库驱动EEPROM，本例程驱动的EEPROM为AT24C02，通讯协议为IIC，使⽤IO⼝模拟⽅式。
本⽂适合对单⽚机及Ｃ语⾔有⼀定基础的开发⼈员阅读，MCU使⽤STM32F103VE系列。
1. EEPROM简介EEPROM全称为EEPROM(Electrically Erasable Programmable Read Only Memory)是电可擦除可编程只读存储器。
虽然名称为只读存储器，但是擦除和写⼊都是直接使⽤电路控制，不需要再使⽤外部设备来擦写，即设备在运⾏过程中即可随时擦除和写⼊。
可以按字节为单位修改数据，⽆需整个芯⽚擦除，且掉电后数据不丢失，⼀般⽤来存储⼀些配置信息，以便系统重新上电的时候加载。
2. 常⽤EEPROM⼀般常⽤的EEPROM为ATMEL公司（已被Microchip收购）的AT24Cxx系列，常⽤容量从1K到64Kbit不等，换算成字节为128到8K Bytes，可以根据项⽬需求和价格综合考虑选型。
3. EEPROM操作说明AT24C02容量为2Kbit，即256Byte，地址范围为0~255，即0~0xFF，使⽤1个字节即可表⽰，因此地址长度为1字节。
3.1. 通讯⽅式IAT24C02使⽤IIC协议跟MCU通讯。
3.2. 设备地址如果仅接⼊⼀个AT24C02，可以将设备的A0、A1、A2引脚全部接⼊低电平，那么此时该设备的地位为0x50，再增加⼀位读写标志位，最终读取操作时地址为0xA1，写⼊操作时地址为0xA0。
3.3. 读取数据读取当前字节：MCU直接发起读操作，设备返回当前字节，当前字节⾃动加1，该操作较少使⽤。
读取指定地址⼀个字节：MCU先向AT24C02写⼊⼀个地址，然后再发起⼀个读操作，AT24C02返回该地址存储的字节。
连续读取：MCU发起读当前字节，或者读指定地址字节，设备返回数据，MCU发送ACK，设备继续返回后续地址数据，直到MCU发送NACK，设备不再返回数据。
基于STM32的IIC_EEPROM案例说明
IIC_EEPROM说明书
一：原理图
IIC_EEPROM电路图
二：工作原理
使用IIC控制器读写IIC_EEPROM中的数据。
开启IIC控制器，IIC_SCL产生正确的时序，通过判断总线的状态，通过IIC_SDA传输数据。
请参考《STM32中文参考资料》的IIC相关内容。
三：实验现象及操作
本实验使用使用串口通信显示数据。
在上位机上打开串口助手，波特率设置为115200，无校验。
串口助手中使用文本接受模式。
按RESET键后，可发现串口助手接受区中显示，“这是一个IIC_EEPROM测试例程”字符串；
在按下一次K3键，程序网IIC_EEPROM中写入0x00,0x01,0x02,0x03等等共20个数据，在串口助手中有显示，然后会自动读取IIC_EEPROM中的数据并发送给PC机；
若再次按下K3键，数据会乘2再写入；
再按下K3键，数据则会乘3再写入；
依次类推。
基于STM32的IIC_EEPROM案例说明

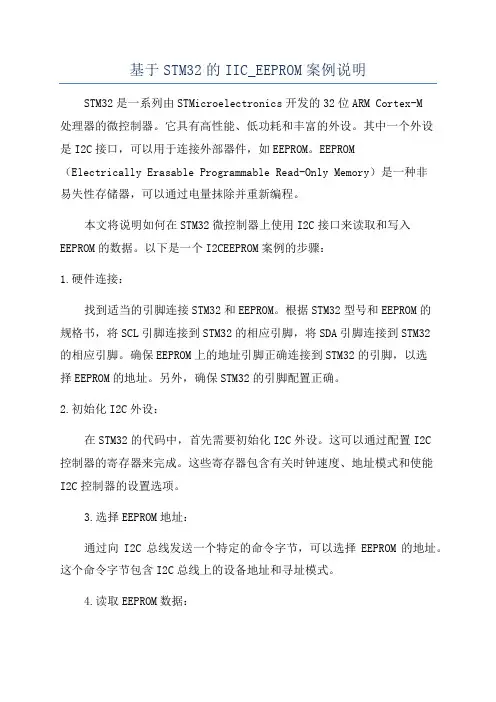

基于STM32的IIC_EEPROM案例说明STM32是一系列由STMicroelectronics开发的32位ARM Cortex-M处理器的微控制器。
它具有高性能、低功耗和丰富的外设。
其中一个外设是I2C接口，可以用于连接外部器件，如EEPROM。
EEPROM（Electrically Erasable Programmable Read-Only Memory）是一种非易失性存储器，可以通过电量抹除并重新编程。
本文将说明如何在STM32微控制器上使用I2C接口来读取和写入EEPROM的数据。
以下是一个I2CEEPROM案例的步骤：1.硬件连接：找到适当的引脚连接STM32和EEPROM。
根据STM32型号和EEPROM的规格书，将SCL引脚连接到STM32的相应引脚，将SDA引脚连接到STM32的相应引脚。
确保EEPROM上的地址引脚正确连接到STM32的引脚，以选择EEPROM的地址。
另外，确保STM32的引脚配置正确。
2.初始化I2C外设：在STM32的代码中，首先需要初始化I2C外设。
这可以通过配置I2C控制器的寄存器来完成。
这些寄存器包含有关时钟速度、地址模式和使能I2C控制器的设置选项。
3.选择EEPROM地址：通过向I2C总线发送一个特定的命令字节，可以选择EEPROM的地址。
这个命令字节包含I2C总线上的设备地址和寻址模式。
4.读取EEPROM数据：为了从EEPROM读取数据，STM32将发送一个读取命令字节，将该命令字节传送到EEPROM，然后从EEPROM读取数据。
在读取数据之前，需要设置读取数据的长度和目标缓冲区。
5.写入EEPROM数据：为了向EEPROM写入数据，STM32将发送一个写入命令字节，将该命令字节传送到EEPROM，然后将数据写入EEPROM。
在写入数据之前，需要设置写入数据的长度和源缓冲区。
6.处理错误和超时：在进行I2CEEPROM读取和写入操作时，可能会出现错误和超时。
STM32F4利用I2C向EEPROM写入、读取数据步骤
STM32F4利⽤I2C向EEPROM写⼊、读取数据步骤
写⼊⼀个字节：
第⼀步：使⽤库函数I2C_GenerateSTART()产⽣I2C起始信号，调⽤库函数I2C_CheckEvent()检测事件，若检测到下⼀事件，则进⼊通讯下⼀阶段
第⼆步：调⽤库函数I2C_Send7bitAddress()发送EEPROM的设备地址，并把数据传输⽅向设置为I2C_Direction_Transmitter（即发送⽅向），发送地址后以同样的⽅式检测相应的事件。
第三步：调⽤库函数I2C_SendData向EEPROM发送要写⼊的地址，发送完后等待EV8事件的产⽣。
第四步：继续调⽤库函数I2C_SendData向EEPROM发送要写⼊的数据，然后等待EV8事件的产⽣。
第五步：通讯结束，调⽤I2C_GenerateSTOP发送停⽌信号。
读取⼀字节的数据：
第⼀步：通过库函数I2C_GETFlagStatus()查询库函数是否处于忙碌状态，若不忙碌，则进⼊下⼀状态。
第⼆步：使⽤库函数I2C_GenerateSTART()产⽣起始信号，调⽤库函数I2C_CheckEvent()检测Event1，若检测成功则进⼊下⼀阶段。
第三步：发送EEPROM的设备地址，⽅向为I2C_Direction_Transmitter（即写⽅向），检测事件6
第四步：利⽤库函数I2C_Cmd重新使能I2C外设
第五步：利⽤库函数I2C_Senddata（）发送要读取的EEPROM的内部地址，检测Event8事件的产⽣
第六步：产⽣第⼆次I2C起始信号，并检测相关事件
第七步：发送I2C设备地址
第⼋步：读取数据。
IIC EEPROM程序详细解释
#include <intrins.h>//头文件#include <AT89X52.h>#include "xxxxxx.h" //自己设定头文件名字，来做模块使用#define uchar unisgned char#define uint unsigned int/*//////////////////////////////////////////////////////////////////////////////////////////IIC与EEPROM模块///////////////////////////////////////////////////////////////////////////////////////////////*//*///////////////////////////////////////////////////////////////////////////////////////延时///////////////////////////////////////////////////////////////////////////////////////////////////*/void delayms(uint ms)// 延时子程序{uchar k;while(ms--){for(k = 0; k < 120; k++);}}void delay(void){_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();_nop_();}void delay1(void){uint a=3000;while(a--);}/*///////////////////////////////////////////////////////////////////////////////////起始start/////////////////////////////////////////////////////////////////////////////////////////*/void start (void){SCL = 1;delay();SDA = 1; //在SCL（时间线）=1时SDA(数据线)=1跳变到=0 为起始。
I2C读写EEPROM 问题总结
2017年6月30日星期五目的：利用TMS320F2801芯片上外设I2C（2线串口）读写EEPROM数据（24LC128）关键点1：24LC时钟频率400KHz，寄存器设置如下：I2caRegs.I2CPSC.all = 9; // Prescaler - need 7-12 Mhz on module clk I2caRegs.I2CCLKL = 10; // NOTE: must be non zeroI2caRegs.I2CCLKH = 5; // NOTE: must be non zero时钟频率也可设为200KHz,三个参数分别为9、20、20（CPU时钟频率为100MHz）（未测试）关键点2：波形分析问题：I2C模块是不是只有I2CCNT 减到0才会发出停止信号？？I2C模块是硬件的，当检测到发送完了就会发结束自动发信号，不需要人为干预问题1：字节写操作正常，但是字节读函数出错原因：写EEPROM是在七位器件地址后添加写标志，而读EEPROM需要在七位器件地址后添加写标志。
关键点：读EEPROM数据需要发送两次命令。
第一次为写地址（此地址会被赋值给EEPROM 内的地址指针），因此需要添加写标志；第二次为读数据，将写标志改为读标志。
问题2：主机接收时，SDA数据线上有数据传输，且I2CDRR接收数据寄存器有数据更新，但寄存器显示不可读，即CPU认为一直没接收到数据，一直停在下面语句while关键点：初始化设置时采用的是FIFO接收方式，因此无效，应查询FIFO接收中断位while 方式查询位。
此位只有在非FIFO中断接收方式时才有效。
问题3：断续单字节读写正常，但是采用连续的单字节读写出错。
原因：EEPROM写过程的结束并不是I2C总线写结束就结束，实际上I2C总线的写入数据先被保存到了EEPROM内部的缓冲区，当遇到I2C结束条件后，EEPROM才启动内部写过程，这个过程才是保存数据的过程。
STM32重难点-IIC原理及应用详细步骤
STM32重难点-IIC原理及应⽤详细步骤IIC原理及应⽤详细步骤IIC概述IIC介绍I2C(IIC,Inter－Integrated Circuit)，两线式串⾏总线,由PHILIPS公司开发⽤于连接微控制器及其外围设备。
它是由数据线SDA和时钟SCL 构成的串⾏总线，可发送和接收数据。
在CPU与被控IC之间、IC与IC之间进⾏双向传送，⾼速IIC总线⼀般可达400kbps以上。
是半双⼯通信⽅式。
IIC特性相对于UART，IIC的优点在于可以⼀对多，缺点在于⽆论主从器件均不对消息进⾏确认。
模拟IIC优点是可以任意选择SDA和SCL，不受管脚限制⽽⽐较灵活。
它的缺点是不可⽤DMA。
硬件IIC优点是可⽤DMA减轻CPU负担，速度也⽐模拟IIC快，但是实际调试时可能会出现死锁。
IIC时钟信号是由主控器件产⽣，所有接到IIC总线设备上的串⾏数据SDA都接到总线的SDA上，各设备的时钟线SCL接到总线的SCL 上。
对于并联在⼀条总线上的每个IC都有唯⼀的地址。
⼀般情况下，数据线SDA和时钟线SCL都是处于上拉电阻状态。
因为：在总线空闲状态时，这两根线⼀般被上⾯所接的上拉电阻拉⾼，保持着⾼电平。
IIC各种状态解析空闲状态I2C总线总线的SDA和SCL两条信号线同时处于⾼电平时，规定为总线的空闲状态。
此时各个器件的输出级场效应管均处在截⽌状态，即释放总线，由两条信号线各⾃的上拉电阻把电平拉⾼。
开/起始信号（必须的）当SCL为⾼期间，SDA由⾼到低的跳变；启动信号是⼀种电平跳变（边沿触发）时序信号，⽽不是⼀个 电平信号。
停⽌信号（⾮必须）当SCL为⾼期间，SDA由低到⾼的跳变；停⽌信号也是⼀种电平跳变时序信号，⽽不是⼀个电平信号。
应答信号（⾮必须）发送器每发送⼀个字节，就在时钟脉冲9期间释放数据线，由接收器反馈⼀个应答信号。
应答信号为低电平时，规定为有效应答位（ACK简称应答位），表⽰接收器已经成功地接收了该字节；应答信号为⾼电平时，规定为⾮应答位（NACK），⼀般表⽰接收器接收该字节没有成功。
stm32 硬件iic原理
stm32 硬件iic原理STM32是一款广泛应用于嵌入式系统开发的微控制器，具有丰富的外设和强大的处理能力。
其中，硬件IIC（Inter-Integrated Circuit）是一种重要的通信接口，它能够实现微控制器与其他外部设备之间的数据交换。
本文将从STM32硬件IIC的原理入手，介绍其工作原理以及相关应用。
一、STM32硬件IIC简介STM32硬件IIC是指STM32微控制器上集成的硬件IIC接口，它是一种串行通信接口，由两条线路组成：SDA（Serial Data）和SCL（Serial Clock）。
其中，SDA线用于数据传输，而SCL线用于同步时钟信号的传输。
通过这两条线路，STM32可以与其他器件进行数据的收发。
二、STM32硬件IIC的工作原理1. 起始信号和停止信号在IIC通信中，数据的传输始于起始信号，终于停止信号。
起始信号由高电平到低电平的跳变而形成，而停止信号由低电平到高电平的跳变而形成。
2. 数据的传输数据的传输是通过时钟信号来同步的。
在传输一个字节的过程中，STM32作为主设备控制时钟信号的产生和数据的读写。
每当产生一个时钟脉冲，数据线上的数据就会被读取或写入。
3. 数据的确认在每传输一个字节后，接收设备会返回一个应答信号，用于确认数据是否成功接收。
应答信号由接收设备拉低数据线来表示，而主设备通过读取数据线上的电平来判断是否接收到应答信号。
三、STM32硬件IIC的应用STM32硬件IIC广泛应用于各种外设的控制和通信。
以下是一些常见的应用场景：1. 传感器数据采集通过连接传感器到STM32的硬件IIC接口，可以方便地采集传感器的数据。
例如，温湿度传感器、光照传感器等，通过IIC接口将数据传输到STM32，然后进行处理和存储。
2. 外部存储器控制将外部存储器（如EEPROM、Flash等）连接到STM32的硬件IIC 接口，可以实现对存储器的读写操作。
这在数据存储和固件升级等场景下非常有用。
STM32系列IIC使用总结
STM32系列IIC使用总结STM32系列是意法半导体公司推出的一款32位ARM Cortex-M微控制器系列产品，广泛应用于各类嵌入式系统中。
其中，IIC总线是STM32系列产品中常用的通信接口之一，用于连接各种外部设备，如传感器、存储器、LCD显示屏等。
下面是对STM32系列IIC使用的总结。
一、STM32IIC硬件功能1. IIC接口引脚：STM32的IIC接口引脚有两个，分别是SDA（Serial Data）和SCL（Serial Clock）。
2.多主机模式支持：STM32的IIC接口支持多主机模式，可以实现多个主机同时操作同一个从机设备。
3. 速率控制：STM32的IIC接口支持多种速率配置，包括标准模式（100Kbps）、快速模式（400Kbps）和高速模式（1Mbps）等。
4.IIC总线协议支持：STM32的IIC接口遵循I2C总线协议，支持7位或10位设备地址，支持字节读写、页写、设备寻址等操作。
二、STM32IIC软件开发步骤1.初始化IIC接口：使用STM32提供的库函数，配置IIC引脚为复用功能，并初始化IIC控制器的寄存器，包括速率设置、硬件过滤器配置等。
2.开启IIC总线：调用库函数，使能IIC总线，准备进行通信。
3.生成起始位和停止位：调用库函数，发送起始位和停止位信号，控制IIC总线的起始和停止状态。
4.发送器件地址：调用库函数，发送要操作的设备的地址信息，用于将总线上的控制权交给该设备。
5.发送数据或接收数据：调用库函数，根据需要发送数据或接收数据，并处理数据的传输错误等异常情况。
6.关闭IIC总线：调用库函数，关闭IIC总线，释放总线资源。
三、处理IIC通信中的常见问题1.电源电压：STM32的IIC接口对电源电压要求较高，通常工作电压为3.3V，要确保供电电压稳定。
2.设备地址：在使用IIC接口时，需要正确设置设备的地址信息，确保与从机设备进行正常通信。
3.速率设置：根据实际需求，选择合适的通信速率，避免传输错误和数据丢失。
stm32之IIC应用
stm32之IIC应⽤stm32 之IIC应⽤iic协议是⽐较简单的双线协议，时钟线CLK和数据线SDA。
⼀般我们常见的还有spi总线，这种总线可以可以根据需要扩展，还有单总线等等这次还以at240c2为例进⾏操作！PS：这就是传说中的iic时序图硬件构造我们不过多的分析，今天⽤到库了！我们先从库函数硬件iic初始化说起！PB6 -- CLKPB7 -- SDA[cpp]view plaincopyprint?1. void i2c_init(u8 addr,u32 clock)2. {3. I2C_InitTypeDef i2c;4. RCC->APB2ENR |= 1<<3;5. GPIOB->CRL |= (u32)0xff<<(6*4);6.7. RCC_APB1PeriphClockCmd(RCC_APB1Periph_I2C1,ENABLE);8. i2c.I2C_Ack = I2C_Ack_Enable;9. i2c.I2C_AcknowledgedAddress = I2C_AcknowledgedAddress_7bit;10. i2c.I2C_ClockSpeed = clock*1000;11. i2c.I2C_DutyCycle = I2C_DutyCycle_2;12. i2c.I2C_Mode = I2C_Mode_I2C;13. i2c.I2C_OwnAddress1 = addr;14.15. I2C_Cmd(I2C1,ENABLE);16. I2C_Init(I2C1,&i2c);17. }在配置管脚⽅⾯，我还是喜欢⽤寄存器配置，因为我的两⾏代码可以解决库函数的N多⾏代码的问题！还有在结构体变量命名⽅⾯也是属于我⾃⼰的独创吧，这样反正我觉得是既容易识别，也少打⼏个字！typedef struct{uint32_t I2C_ClockSpeed; //I2C时钟频率设置uint16_t I2C_Mode; //I2C模式设置uint16_t I2C_DutyCycle; //⾼低电平时间之⽐uint16_t I2C_OwnAddress1; //主设备地址设置，也就是⾃⼰的地址uint16_t I2C_Ack; //Checkuint16_t I2C_AcknowledgedAddress; //地址长度，可以为7bit的也可以为10bit的}I2C_InitTypeDef;IIC初始化完之后，我们开始来研究eeprom看完这个写⼀个字节的协议之后，我们应该对这个写已经没有什么问题了，很简单的。
基于STM32F103的I2C总线EEPROM的读写(带超时检测)
基于STM32F103的I2C总线EEPROM的读写(带超时检测)————————————————————————————————作者：————————————————————————————————日期：【原创】基于STM32F103的I2C总线EEPROM的读写(带超时检测）本人最近参考了st 公司关于STM32的I2C的例程，觉得不是很适合我的应用,于是自己写了一个基于STM32F103的I2C总线EEPROM（24C256）的读写程序,总线的最高速度可达400K，现在将源代码原原本本的公布如下，希望得到高手的指点，也希望能够给和我有同样想法的同仁们一些参考价值。
注意:最好将固件库升级一下，st网站上面有V2。
03库的补丁。
u32 ulTimeOut_Time;/＊＊＊＊*＊**＊＊***＊*＊＊＊****＊**＊*＊＊＊＊＊＊*＊*＊**＊＊**＊*****＊**＊＊*＊＊*＊*＊*＊＊**＊**＊****＊＊*****＊＊*＊***＊*＊*＊＊**＊*****＊**＊＊I2C_EE_WriteStr(）＊* Description : 将一个数据块写入EEPROM 的指定的地址*＊Argument（s） : xChip - 从器件地址* xAddr — EEPROM存储空间地址＊xpBuf —数据缓冲区指针* xLen - 数据长度＊＊Return（s) : none.＊＊Caller(s) : Application.** Note（s) ：(1)*——--—-——----————--—-——---——--—--—---—-—----———--—-—-————-——-——---—-—--—————----——--—————-—-——--——-———--＊Modified by ：* Modified date ：* Description ：*—---———----———-—------——--—--—-——————-—-————-——-———-——---—--——-——————--—————----———-—---—-——-——-—-——--—＊＊*＊＊****＊***＊＊＊＊＊＊＊*＊*＊＊******＊＊＊*＊＊＊＊*＊*****＊*＊*＊*＊**＊**＊*＊**＊**＊*＊＊**＊＊**＊*＊＊＊**＊＊***＊***＊**＊**＊＊**＊***/void I2C_EE_WriteStr(u8 xChip, u16 xAddr, u8 *xpBuf, u16 xLen）｛u8 ＊pbuf；u8 err；u8 retry；u16 addr；u16 len;个人收集整理，勿做商业用途本文为互联网收集，请勿用作商业用途//pbuf = xpBuf；addr = xAddr;len = xLen；I2C_EE_Drv_BusEn（)； // 允许总线,写允许retry = 5； // 重试5次while（len)｛err = I2C_EE_Drv_WriteByte（xChip，addr, *pbuf)；if（err）{if(--retry == 0 ) // 已经试了5次，写下一个数据｛retry = 5;pbuf++；addr++；len——；}}else // 顺利，写下一个数据｛pbuf++;addr++;len--；｝}I2C_EE_Drv_BusDis（); // 失能总线，写保护｝/**＊*＊*＊****＊＊＊＊＊*＊*＊＊*＊****＊***＊＊***＊*＊*＊*＊＊＊*＊＊＊＊*＊**＊*＊**＊＊＊＊*＊＊＊＊**＊*＊＊**＊＊*＊*＊＊＊*＊*＊＊＊＊＊＊*＊＊＊*＊*＊****＊* I2C_EE_ReadStr()*＊Description ：从EEPROM 的指定的地址读出一个数据块＊* Argument（s） : xChip —从器件地址* xAddr - EEPROM存储空间地址＊xpBuf - 数据缓冲区指针＊xLen - 数据长度＊＊Return(s) : none.＊* Caller（s) : Application。
IIC技术文档
STM32 硬件IIC读写EEPROM作者：王纯1、IIC硬件结构如下图应用STM32的硬件来读写EEPROM实现数据的掉电存储2、EEPROM的硬件结构AT24C32的一页字节数为32字节，页字节数取决于被访问芯片在一个写周期内所能编程的最大字节数。
页写入，单片机先发送启动信号。
接着发送1个字节的控制字，再发送2个字节的起始地址，上述各字节均得到应答后就可以发送最多1页的数据。
每发送一个字节数据要求EEPROM应答，最后以停止信号结束。
同时激活EEPROM内部定时写周期。
在内部定时写周期对EEPROM的输入无效，写周期结束就会给出应答信号。
3、程序解读//While there is data to be writtenwhile(NumByteToWrite--){//Send the current byteI2C_SendData(I2C2, *pBuffer);pBuffer++;//Test on EV8 and clear itwhile(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED));}/* Send STOP condition */I2C_GenerateSTOP(I2C2, ENABLE);如果一页写入，这里NumByteToWrite==32一次性写入32字节的数据。
每发一个数据等一个应答。
32字节数据发送完成，发一个停止信号激活EEPROM内部定时写周期。
I2C_EE_WaitEepromStandbyState();// 等待EEPROM为待命状态这样就避免马上读EEPROM无响应出错这里就是等EEPROM写完这样读的信号EEPROM 才能响应。
//Send the EEPROM's internal address to write toI2C_SendData(I2C2, RAddr_H);//Test on EV8 and clear itwhile(!I2C_CheckEvent(I2C2, I2C_EVENT_MASTER_BYTE_TRANSMITTED));发一个字节就要等待一个响应信号，发EEPROM地址也是一样。
基于STM32F10x-一看两看就懂的IIC教程
废话不多说，下面简单介绍一下IIC：IIC（IIC，inter-Integrated circuit）,两线式串行总线，用于MCU和外设间的通信。
又俗称I2C IIC只需两根线：时钟线SCL和数据线SDA。
以半双工方式实现外设和MCU之间数据传输，速度可达400kbps。
这里以芯片型号为STM32F103RCT6为例.我们在这里只是概括的讲，详细的内容，可以在稍微熟悉以后再去看STM32中文参考手册。
总线空闲状态包括：SDA ：高电平SCL ：高电平总线信号包括：SDA ：串行数据线SCL ：串行时钟起始位：SCL为高电平期间,SDA出现下降沿终止位：SCL为高电平期间,SDA出现上升沿IIC时钟频率：一般不高于400K数据传输：SDA的数据在SCL高电平期间被写入从机。
所以SDA的数据变化要发生在SCL 低电平期间。
应答：当IIC主机（不一定是发送端还是接受端）将8位数据或命令传出后，会将SDA信号设置为输入，等待从机应答（等待SDA由高电平拉为低电平）若从机正确应答，表明数据或者命令传输成功，否则传输失败，注意，应答信号是数据接收方发送给数据发送方的。
IIC器件地址：每一个IIC器件都有一个器件地址，有的器件地址在出厂时地址就设定好了，用户不可以更改。
有的器件例如EEPROM，前四个地址已经确定为1010，后三个地址是由硬件链接确定的，所以一个IIC总线最多能连8个EEPROM芯片。
多主从的系统结构以上为简单原理介绍，以下是具体代码实现：初始化：void IIC_Config(void){GPIO_InitTypeDef GPIO_InitStructure;RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);GPIO_InitStructure.GPIO_Pin = SDA_Pin | SCL_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(I2C_PORT, &GPIO_InitStructure);}void SDA_Input(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = SDA_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPD;GPIO_Init(I2C_PORT,&GPIO_InitStructure);}void SDA_Output(void){GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin = SDA_Pin;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_Init(I2C_PORT,&GPIO_InitStructure);}SDA的输出读取配置：uint8_t SDA_ReadIn(){uint8_t bitstatus = 0x00;if ((I2C_PORT->IDR & SDA_Pin) != (uint32_t)Bit_RESET){bitstatus = (uint8_t)Bit_SET;}else{bitstatus = (uint8_t)Bit_RESET;}return bitstatus;}设置SDA SCL高低电平：void SDA_(u8 n){n != Low ? (I2C_PORT->BSRR = SDA_Pin): (I2C_PORT->BRR = SDA_Pin); }void SCL_(u8 n){n != Low ? (I2C_PORT->BSRR = SCL_Pin): (I2C_PORT->BRR = SCL_Pin); }I2C开始：void IIC_Start(void){SDA_H;delay;SCL_H;delay;SDA_L;delay;SCL_L;delay;}I2C停止：void IIC_Stop(void){SCL_L;delay;SDA_L;delay;SCL_H;delay;SDA_H;delay;}等待应答：unsigned char IIC_WaitAck(void){u8 ErrorTime = 5;SDA_Input();delay;SCL_H;delay;while((uint8_t)SDA_ReadIn()){ErrorTime--;delay;if(0 ==ErrorTime){SDA_Output();IIC_Stop();return FAILURE;}}SDA_Output();SCL_L;delay;return SUCCESS;}发送应答：void IIC_SendAck(void){SDA_L;delay;delay;SCL_H;delay;SCL_L;delay;}不产生应答：void IIC_SendNoAck(void){SDA_H;delay;delay;SCL_H;delay;SCL_L;delay;}发送字节：void IIC_SendByte(unsigned char byte){ unsigned char t = 8;for(;t>0;t--){SCL_L;delay;SDA_(byte & 0x80);delay;byte+=byte;delay;SCL_H;delay;}SCL_L;delay;}读取字节：unsigned char IIC_RecByte(void){unsigned char t = 8;unsigned char RevByte = 0;SDA_Input();for(;t>0;t--){RevByte+=RevByte;SCL_L;delay;delay;SCL_H;delay;RevByte|= SDA_ReadIn();}SCL_L;delay;SDA_Output();return RevByte;}C文件具体结构：#include "stm32f10x.h"#define I2C_PORT GPIOB#define SDA_Pin GPIO_Pin_7#define SCL_Pin GPIO_Pin_6#define FAILURE 0#define SUCCESS 1#define High 1#define Low 0#define delay {unsigned int i = 0 ; for(;i<500;++i);} #define SDA_H SDA_(High)#define SDA_L SDA_(Low)#define SCL_H SCL_(High)#define SCL_L SCL_(Low)void IIC_Config(void);void SDA_Input(void);void SDA_Output(void);void SDA_(u8 n);void SCL_(u8 n);void IIC_Start(void);void IIC_Stop(void);unsigned char IIC_WaitAck(void);void IIC_SendAck(void);void IIC_SendNoAck(void);void IIC_SendByte(unsigned char byte);unsigned char IIC_RecByte(void);。
野火STM32程序一览表
野火STM32开发板程序一览表第一部分《零死角玩转stm32-初级篇》教程零死角玩转stm32-初级篇.pdf序号说明是否测试，技术支持1 ST库3.0.0源码已测试论坛讨论2 野火M3工程模板（3.0.0）已测试论坛讨论3 ST库3.5.0源码已测试论坛讨论4 野火M3工程模板（3.5.0）已测试论坛讨论5 野火M3-流水灯已测试论坛讨论6 野火M3-SysTick 已测试论坛讨论7 野火M3-KEY（polling）已测试论坛讨论8 野火M3-KEY（EXTI）已测试论坛讨论第二部分-《零死角玩转stm32-中级篇》教程零死角玩转stm32-中级篇.pdf序号说明是否测试技术支持1 野火M3-USART1（polling）已测试论坛讨论2 野火M3-USART1（interrupt）已测试论坛讨论3 野火M3-USART1（DMA）已测试论坛讨论4 野火M3-USART2（polling）已测试论坛讨论5 野火M3-Chip-ID 已测试论坛讨论6 野火M3-CRC 已测试论坛讨论7 野火M3-ADC（DMA）已测试论坛讨论8 野火M3-Temperature 已测试论坛讨论9 野火M3-TIM2 已测试论坛讨论10 野火M3-RTC 已测试论坛讨论11 野火M3-Calendar 已测试论坛讨论12 野火M3-IIC（EEPROM）已测试论坛讨论13 野火M3-SPI（W25X16 / W25Q16）已测试论坛讨论14 野火M3-PWM 已测试论坛讨论15 野火M3-CAN（Loopback）已测试论坛讨论16 野火M3-CAN（Mutual）已测试论坛讨论17 野火M3-USART2-485 已测试论坛讨论18 野火M3-温湿度（DTH11）已测试论坛讨论19 野火M3-超声波已测试论坛讨论20 野火M3-2.4G（NRF24L01+）已测试论坛讨论21 野火M3-重力感应（MMA7455）已测试论坛讨论第三部分-《零死角玩转stm32-高级篇》教程零死角玩转stm32-高级篇.pdf序号说明是否测试技术支持1 野火M3-SDIO（4bit + DMA、支持SDHC已测试论坛讨论卡）2 野火M3-FATFS（Vertion-009RC）已测试论坛讨论3 野火M3-3.2寸LCD显示（中、英、图片-已测试论坛讨论BMP格式）4 野火M3-3.2寸LCD触摸已测试论坛讨论5 野火M3-MP3已测试论坛讨论6 野火M3-计算器已测试论坛讨论7 野火M3-UsbDevice（模拟U盘）已测试论坛讨论8 野火M3-以太网（ENC28J60 + Lwip）已测试论坛讨论9 VGA-中、英、图片-BOM格式已测试论坛讨论10 野火M3-WIFI已测试论坛讨论11 野火M3-摄像头已测试论坛讨论12 野火M3-PWM Input Capture 没测试论坛讨论13 野火M3-ModBus 没测试论坛讨论第四部分-零死角玩转stm32-系统篇µCOS-II（V2.90）教程零死角玩转stm32-系统篇(uCOS).pdf序号说明是否测试技术支持1 野火M3-µCOS-II+LED（单任已测试论坛讨论务）2 野火M3-µCOS-II+LED（多任已测试论坛讨论务）3 野火M3-UCOS+计算器-2.4寸已测试论坛讨论LCD（不通信）4 野火M3-UCOS+计算器-2.4寸已测试论坛讨论LCD（队列）5 野火M3-µCOS-II+µCGUI （开机已测试论坛讨论例程-3.2寸LCD）飞鸟教程1嵌入式实时内核设计.pdf教程2 零死角玩转stm32-系统篇(飞鸟).pdf1 野火M3-飞鸟+LED（多任务）已测试论坛讨论RT-Thread教程1 野火M3-RTT+LED（多任务）已测试论坛讨论2 野火M3-RTT（finsh调试）已测试论坛讨论3 野火M3-RTT（线程同步）已测试论坛讨论4 野火M3-RTT（FS）已测试论坛讨论。
stm32射频EEPROM和读写芯片
什么是M24LR16E的能量捕获功能?
当能量捕获功能处于工作状态, M24LR16E可以将 捕获的多余能量提供给其他器件
其他器件
多余能量
VOUT pin
M24LR16E
M24LR16E的VOUT 脚
代替
RF读写器 M24LR64的E0脚
M24LRxx 应用
M24LR16E电能输出功能演示
M24LR16E输出2.6~3.1V电压
LED由M24LБайду номын сангаас16E从射频场 中获取的能量供电
STM8L Discovery 开发板
电表和水表无线抄表应用
无需外部电 源的RF技术
高可靠性 EEPROM
超低功耗I² C 接口
32位密码保 护功能
能量捕获功能
M24LR64 电子货架标签(低成本方案)
ESL
Display(LCD) MCU Battery
适合应用于便携式和固定式RFID读写器的应用
CR95HF主要特性
13.56MHz多协议无线收发芯片 支持ISO15693、ISO14443 A/B和NFC ISO18092模拟前端 UART和SPI接口 不支持卡模拟和点对点通信功能 标准QFN32封装, 5x5mm Dual Interface EEPROM 3V工作电压 ISO15693 无内嵌加密算法
NFC enabled Consumer phone
针对需要从内部接口(I2C)和外部接口(RF) 对设备的参数、信息进行读或写的应用
双接口EEPROM – 如何工作?
基于无源RFID技术 仅仅在PCB板上多一个13.56MHz的感应天线
双接口EEPROM
双接口EEPROM的RF接口工作 时, 不需要从设备获取电能
STM32系统学习——I2C (读写EEPROM)
STM32 系统学习——I2C （读写EEPROM）
I2C 通讯协议(Inter－Integrated Circuit)引脚少，硬件实现简单，可扩展性强，不需要USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
在计算机科学里，大部分复杂的问题都可以通过分层来简化。
如芯片被分为
内核层和片上外设；STM32 标准库则是在寄存器与用户代码之间的软件层。
对于通讯协议，我们也以分层的方式来理解，最基本的是把它分为物理层和协
议层。
物理层规定通讯系统中具有机械、电子功能部分的特性，确保原始数据在物
理媒体的传输。
协议层主要规定通讯逻辑，统一收发双方的数据打包、解包标准。
简单来说物理层规定我们用嘴巴还是用肢体来交流，
协议层则规定我们用中文还是英文来交流。
一、I2C 物理层
它的物理层有如下特点：
(1) 它是一个支持设备的总线。
“总线”指多个设备共用的信号线。
在一个I2C 通讯总线中，可连接多个I2C 通讯设备，支持多个通讯主机及多个通讯从机。
(2) 一个I2C 总线只使用两条总线线路，一条双向串行数据线(SDA) ，一条串行时钟线(SCL)。
数据线即用来表示数据，时钟线用于数据收发同步。
(3) 每个连接到总线的设备都有一个独立的地址，主机可以利用这个地址进行不同设备之间的访问。
(4) 总线通过上拉电阻接到电源。
当I2C 设备空闲时，会输出高阻态，而当所有设备都空闲，都输出高阻态时，由上拉电阻把总线拉成高电平。
零死角玩转stm32-中级篇5、IIC(EEPROM)
0、友情提示《零死角玩转STM32》系列教程由初级篇、中级篇、高级篇、系统篇、四个部分组成，根据野火STM32开发板旧版教程升级而来，且经过重新深入编写，重新排版，更适合初学者，步步为营，从入门到精通，从裸奔到系统，让您零死角玩转STM32。
M3的世界，与野火同行，乐意惬无边。
另外，野火团队历时一年精心打造的《STM32库开发实战指南》将于今年10月份由机械工业出版社出版，该书的排版更适于纸质书本阅读以及更有利于查阅资料。
内容上会给你带来更多的惊喜。
是一本学习STM32必备的工具书。
敬请期待！5、IIC（EEPROM）5.1 实验描述及工程文件清单实验描述向EERPOM写入数据，再读取出来，进行校验，通过串口打印写入与读取出来的数据，并输出校验结果。
硬件连接PB6-I2C1_SCL，PB7-I2C1_SDA用到的库文件startup/start_stm32f10x_hd.cCMSIS/core_cm3.cCMSIS/system_stm32f10x.cFWlib/stm32f10x_gpio.cFWlib/stm32f10x_rcc.cFWlib/stm32f10x_usart.cFWlib/stm32f10x_i2c.c用户编写的文件USER/main.cUSER/stm32f10x_it.cUSER/usart1.cUSER/i2c_ee.c野火STM32开发板 I2C-EEPROM硬件原理图：5.2 I2C简介I2C(芯片间)总线接口连接微控制器和串行I2C总线。
它提供多主机功能，控制所有I2C总线特定的时序、协议、仲裁和定时。
支持标准和快速两种模式，stm32的I2C可以使用DMA方式操作。
野火STM32开发板用的是STM32F103VET6。
它有2个I2C接口。
I/O口定义为PB6-I2C1_SCL，PB7-I2C1_SDA；PB10-I2C2_SCL，PB11-I2C2_SDA。
本实验使用I2C1，对应地连接到EERPOM（型号：AT24C02）的SCL和SDA 线。
