机械制造基础全套教案
机械制造技术基础教案

机械制造技术基础教案一、教学目标1. 了解机械制造技术的概念、目的和意义。
2. 掌握机械制造过程中的主要工艺过程,如铸造、锻造、焊接、切削等。
3. 熟悉机械制造中的常用材料及性能。
4. 了解机械制造中的精度概念及测量方法。
5. 掌握机械制造工艺规程的编制方法及生产过程组织。
二、教学内容1. 机械制造技术概述1.1 机械制造技术的概念1.2 机械制造技术的目的和意义2. 机械制造工艺过程2.1 铸造2.2 锻造2.3 焊接2.4 切削3. 机械制造常用材料及性能3.1 金属材料3.2 非金属材料3.3 复合材料4. 机械制造中的精度概念及测量方法4.1 精度概念4.2 常用测量方法及仪器5. 机械制造工艺规程的编制方法及生产过程组织5.1 工艺规程的编制方法5.2 生产过程组织三、教学方法1. 采用讲授法,讲解机械制造技术的基本概念、原理和工艺过程。
2. 采用案例分析法,分析实际生产中的机械制造问题。
3. 采用实验法,让学生亲自操作和观察机械制造过程。
4. 采用小组讨论法,培养学生团队合作能力和解决问题的能力。
四、教学准备1. 教案、教材、课件等教学资料。
2. 实验室设备及工具。
3. 实例图片、视频等辅助教学材料。
五、教学评价1. 课堂问答:检查学生对机械制造技术基本概念的理解。
2. 课后作业:检查学生对机械制造工艺过程及方法的掌握。
3. 实验报告:检查学生对机械制造实验操作和观察的理解。
4. 小组讨论报告:检查学生对机械制造技术问题分析和解决的能力。
5. 期末考试:全面检查学生对机械制造技术基础知识的掌握。
六、教学内容6. 机械制造中的工艺参数和工艺计算6.1 工艺参数的概念与作用6.2 工艺计算的方法和步骤7. 机械制造中的工艺方案设计7.1 工艺方案设计的原则和方法7.2 工艺方案的评价和优化8. 机械制造中的工艺装备及工艺设备选择8.1 工艺装备的分类和作用8.2 工艺设备的选择依据和原则9. 机械制造中的生产效率和生产质量9.1 生产效率的提高方法9.2 生产质量的控制措施10. 机械制造技术的发展趋势和应用领域10.1 发展趋势10.2 应用领域七、教学方法1. 采用讲授法,讲解机械制造中的工艺参数和工艺计算方法。
《机械制造基础》教学教案

《机械制造基础》教学教案一、教学目标:1. 知识与技能:(1)了解机械制造的基本概念、过程和方法;(2)掌握金属材料的性能及应用;(3)熟悉机械加工方法、工艺及设备;(4)了解现代制造技术的发展趋势。
2. 过程与方法:(1)通过案例分析,培养学生的实际问题解决能力;(2)利用实验、实训等手段,提高学生的动手操作能力;(3)运用讨论、小组合作等教学方法,培养学生的团队协作能力。
3. 情感态度与价值观:(1)培养学生对机械制造行业的兴趣和热情;(2)增强学生的创新意识,提高学生的创新能力;(3)培养学生遵守纪律、严谨治学的态度。
二、教学内容:第一章:机械制造概述1. 机械制造的基本概念2. 机械制造的过程与方法3. 机械制造技术的发展趋势第二章:金属材料1. 金属材料的性能及分类2. 常用金属材料的性能及应用3. 金属材料的选用原则第三章:机械加工方法1. 切削加工2. 铸造加工3. 焊接加工4. 常用机械加工设备及工艺第四章:机械加工工艺1. 机械加工工艺过程的制定2. 工艺参数的选择与计算3. 工艺方案的优化第五章:现代制造技术1. 数控加工技术2. 技术3. 3D打印技术4. 智能制造技术三、教学重点与难点:1. 教学重点:(1)机械制造的基本概念及过程;(2)金属材料的性能及应用;(3)机械加工方法、工艺及设备;(4)现代制造技术的发展趋势。
2. 教学难点:(1)金属材料的微观结构及性能;(2)机械加工工艺的制定与优化;(3)现代制造技术原理及应用。
四、教学资源:1. 教材:《机械制造基础》2. 实验设备:金属材料性能测试仪、机床、焊机等;3. 教学软件:多媒体教学软件、在线学习平台等;4. 参考资料:学术论文、行业报告、案例分析等。
五、教学评价:1. 平时成绩:课堂表现、作业完成情况、实验报告等;2. 考试成绩:期末考试、期中考试、课堂测试等;3. 综合素质:团队协作、创新意识、遵守纪律等。
机械制造技术基础教案

机械制造技术基础教案一、教学目标1. 了解机械制造的基本概念、分类和特点。
2. 掌握金属切削过程的基本理论,包括切削力、切削热和刀具磨损。
3. 熟悉机械加工方法,包括铸造、焊接、热处理、切削和磨削等。
4. 了解机械制造工艺过程的设计和优化。
5. 掌握机械制造中的质量控制和安全生产知识。
二、教学内容1. 机械制造概述1.1 机械制造的基本概念1.2 机械制造的分类和特点2. 金属切削过程2.1 切削力2.2 切削热2.3 刀具磨损3. 机械加工方法3.1 铸造3.2 焊接3.3 热处理3.4 切削3.5 磨削4. 机械制造工艺过程设计4.1 工艺过程的概念和作用4.2 工艺过程的设计原则4.3 工艺过程的优化5. 机械制造质量控制5.1 质量控制的基本概念5.2 质量控制的方法和手段5.3 质量控制的实施和持续改进三、教学方法1. 讲授:讲解基本概念、原理和方法,分析实例。
2. 互动:提问、讨论,引导学生思考和解决问题。
3. 实践:参观实验室或工厂,观察和了解实际操作过程。
4. 案例分析:分析典型机械制造工艺案例,提高学生解决问题的能力。
四、教学资源1. 教材:机械制造技术基础。
2. 多媒体课件:图片、视频、动画等。
3. 实验室或工厂:实地观察和操作。
4. 网络资源:相关网站、论坛、论文等。
五、教学评价1. 平时成绩:课堂表现、作业、讨论等。
2. 考试成绩:笔试、实际操作等。
3. 综合能力:分析问题、解决问题、团队协作等。
六、教学安排1. 课时:共计40课时,包括理论讲授和实践操作。
2. 授课方式:课堂讲授与实践相结合。
3. 实践环节:参观工厂或实验室,进行实地操作。
七、教学重点与难点1. 教学重点:机械制造的基本概念和特点。
金属切削过程的基本理论。
各种机械加工方法的特点和应用。
机械制造工艺过程的设计和优化。
机械制造质量控制的方法和手段。
2. 教学难点:切削力的计算和控制。
切削热的产生和处理。
刀具磨损的机理和补偿。
机械制造基础整体教学设计

《机械制造基础》课程整体教学设计制作人:王晨光、孙大海、史盼盼孙亚光、姚丽、苏慧课程整体教学设计一、设计思路1.教学理念:遵循工作过程系统化的教学理念,利用行动导向教学,采用引导文、项目教学等多种方式,通过具体工作情境的学习,形成学生对简单机械系统工作原理和一般故障的基本分析能力、维护保养能力等方面的综合职业能力。
2.设计思路:(1)参考教育部2009年颁发的《机械基础》教学大纲进行课程开发。
(2)按生产一线对机械制造技术专业中职毕业生的实际需要进行课程知识点和技能点的划分,减少不必要的理论推导和设计计算等内容,加大对学生进行机械拆装、维护、保养等操作技能的培养力度。
(3)依据各学习项目内容总量以及在该学习领域课程中的地位分配各学习项目的课时数。
(4)创立合适的学习情境,打破传统学科体系,将知识点分散融会到各种典型的机器或机构的拆装中,从总体到局部、从具体到普遍,尽量做到使每一个知识点都有具体的载体、都有具体可见的意义;(5)以任务为引领,以学生的自主学习为主要教学形式,突出学生的教学主体地位。
针对各学习情境,安排相应的学习和操作任务,使学生在任务的完成过程中,自然而然完成对知识和技能的掌握,使理论的学习与技能的掌握充分融合,同时提高学生的自学能力。
(6)以液压与气动控制回路在机电产品中的安装与调试过程为线索,以实际产品应用的案例为切入点,围绕工作中的液压元件的选用、回路的连接等任务实施教学,明确液压与气动的基本原理后,着重训练回路的连接,培养学生的应用和实践能力。
(7)从液压元件的工作原理和基本回路入手,学会分析液压与气动系统的传动与控制原理,完成几个典型的机电一体化产品液压与气动系统的调试。
真正做到学习情景与工作情景一致,理论与实践融通,使学生懂理论、会操作、能应用。
(8)创新教学方法,整合教学内容。
把部分液压元件的原理学习贯穿于元件拆装过程中,理解液压元件常用的机械零件的结构及连接关系,培养学生空间想象能力、应用能力,也拓展培养了机电产品的维修基本技能。

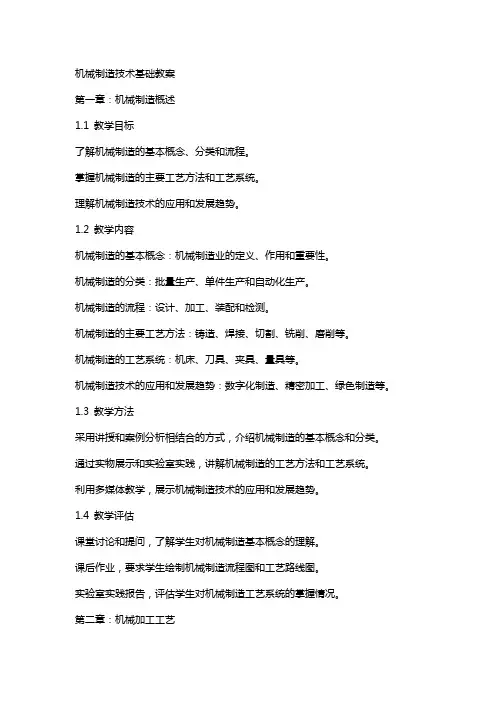

机械制造技术基础教案

机械制造技术基础教案第一章:机械制造概述1.1 教学目标了解机械制造的基本概念、分类和流程。
掌握机械制造的主要工艺方法和工艺系统。
理解机械制造技术的应用和发展趋势。
1.2 教学内容机械制造的基本概念:机械制造业的定义、作用和重要性。
机械制造的分类:批量生产、单件生产和自动化生产。
机械制造的流程:设计、加工、装配和检测。
机械制造的主要工艺方法:铸造、焊接、切割、铣削、磨削等。
机械制造的工艺系统:机床、刀具、夹具、量具等。
机械制造技术的应用和发展趋势:数字化制造、精密加工、绿色制造等。
1.3 教学方法采用讲授和案例分析相结合的方式,介绍机械制造的基本概念和分类。
通过实物展示和实验室实践,讲解机械制造的工艺方法和工艺系统。
利用多媒体教学,展示机械制造技术的应用和发展趋势。
1.4 教学评估课堂讨论和提问,了解学生对机械制造基本概念的理解。
课后作业,要求学生绘制机械制造流程图和工艺路线图。
实验室实践报告,评估学生对机械制造工艺系统的掌握情况。
第二章:机械加工工艺2.1 教学目标掌握机械加工工艺的基本概念和分类。
理解机械加工工艺参数的选择和计算方法。
熟悉机械加工工艺规程的制定和执行。
2.2 教学内容机械加工工艺的基本概念:机械加工工艺的定义、作用和重要性。
机械加工工艺的分类:常规加工、特种加工和复合加工。
机械加工工艺参数的选择和计算:切削参数、热处理参数等。
机械加工工艺规程的制定:工艺路线、工艺参数、工艺条件等。
机械加工工艺规程的执行:加工顺序、工艺过程、质量控制等。
2.3 教学方法采用讲授和案例分析相结合的方式,介绍机械加工工艺的基本概念和分类。
通过实验室实践,讲解机械加工工艺参数的选择和计算方法。
利用多媒体教学,展示机械加工工艺规程的制定和执行过程。
2.4 教学评估课堂讨论和提问,了解学生对机械加工工艺基本概念的理解。
课后作业,要求学生计算机械加工工艺参数并制定工艺规程。
实验室实践报告,评估学生对机械加工工艺规程的制定和执行情况。

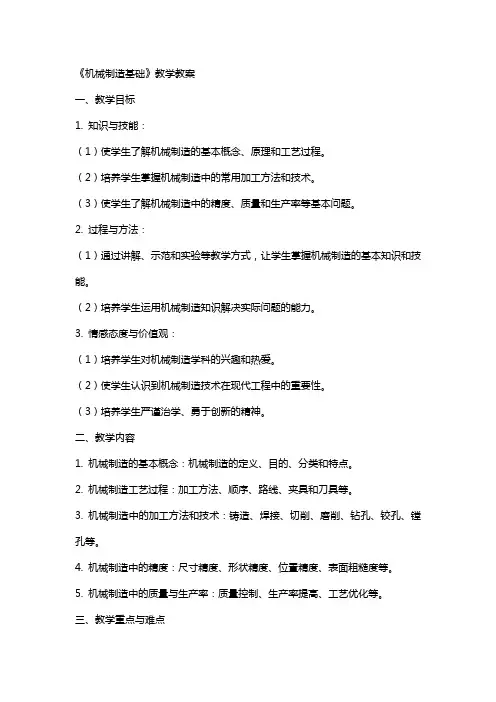

《机械制造基础》教学教案

《机械制造基础》教学教案一、教学目标1. 知识与技能:(1)使学生了解机械制造的基本概念、原理和工艺过程。
(2)培养学生掌握机械制造中的常用加工方法和技术。
(3)使学生了解机械制造中的精度、质量和生产率等基本问题。
2. 过程与方法:(1)通过讲解、示范和实验等教学方式,让学生掌握机械制造的基本知识和技能。
(2)培养学生运用机械制造知识解决实际问题的能力。
3. 情感态度与价值观:(1)培养学生对机械制造学科的兴趣和热爱。
(2)使学生认识到机械制造技术在现代工程中的重要性。
(3)培养学生严谨治学、勇于创新的精神。
二、教学内容1. 机械制造的基本概念:机械制造的定义、目的、分类和特点。
2. 机械制造工艺过程:加工方法、顺序、路线、夹具和刀具等。
3. 机械制造中的加工方法和技术:铸造、焊接、切削、磨削、钻孔、铰孔、镗孔等。
4. 机械制造中的精度:尺寸精度、形状精度、位置精度、表面粗糙度等。
5. 机械制造中的质量与生产率:质量控制、生产率提高、工艺优化等。
三、教学重点与难点1. 教学重点:(1)机械制造的基本概念和工艺过程。
(2)机械制造中的加工方法和技术。
(3)机械制造中的精度、质量和生产率等基本问题。
2. 教学难点:(1)机械制造工艺过程中的夹具、刀具选用。
(2)机械制造中的精度计算和控制。
(3)机械制造工艺优化和生产率提高。
四、教学方法与手段1. 教学方法:(1)采用讲解、示范、实验、讨论等教学方法。
(2)案例分析,结合实际工程案例讲解机械制造技术。
(3)小组讨论,培养学生的团队合作能力和解决问题的能力。
2. 教学手段:(1)采用多媒体课件、图片、图表等教学辅助材料。
(2)实验室实践,让学生亲手操作机械制造设备。
(3)网络资源,引导学生查阅相关资料,拓宽知识面。
五、教学评价1. 评价方式:(1)平时成绩:课堂表现、作业完成情况、实验报告等。
(2)考试成绩:期末考试、期中考试等。
2. 评价内容:(1)机械制造基本概念和工艺过程的掌握程度。
机械制造技术基础教案

机械制造技术基础教案第一章:机械制造概述1.1 教学目标让学生了解机械制造的基本概念、分类和特点。
让学生掌握机械制造过程的基本步骤。
让学生了解机械制造技术的发展趋势。
1.2 教学内容机械制造的基本概念:机械、制造、机械制造等。
机械制造的分类:批量生产、单件生产、成套生产等。
机械制造的特点:精度、表面质量、强度等。
机械制造过程的基本步骤:设计、加工、装配、检测等。
机械制造技术的发展趋势:数字化、自动化、智能化等。
1.3 教学方法采用讲授法,讲解机械制造的基本概念、分类和特点。
采用案例分析法,分析机械制造过程的基本步骤。
采用课堂讨论法,讨论机械制造技术的发展趋势。
1.4 教学评价课堂问答:了解学生对机械制造基本概念的掌握情况。
课后作业:让学生完成机械制造过程的基本步骤的案例分析。
第二章:机械制造工艺2.1 教学目标让学生了解机械制造工艺的基本概念、分类和特点。
让学生掌握机械制造工艺的基本方法。
让学生了解机械制造工艺的选用原则。
2.2 教学内容机械制造工艺的基本概念:工艺、工艺路线、工艺参数等。
机械制造工艺的分类:铸造、焊接、热处理、机加工等。
机械制造工艺的特点:加工质量、加工效率、加工成本等。
机械制造工艺的基本方法:切削、磨削、抛光等。
机械制造工艺的选用原则:工艺可行性、工艺经济性、工艺稳定性等。
2.3 教学方法采用讲授法,讲解机械制造工艺的基本概念、分类和特点。
采用实验法,演示机械制造工艺的基本方法。
采用案例分析法,分析机械制造工艺的选用原则。
2.4 教学评价课堂问答:了解学生对机械制造工艺基本概念的掌握情况。
实验报告:评估学生对机械制造工艺的基本方法的掌握情况。
课后作业:让学生完成机械制造工艺的选用原则的案例分析。
第三章:机械制造装备3.1 教学目标让学生了解机械制造装备的基本概念、分类和特点。
让学生掌握机械制造装备的选择和使用方法。
让学生了解机械制造装备的发展趋势。
3.2 教学内容机械制造装备的基本概念:机床、工具、夹具等。
机械制造基础全套电子课件教案(完整版)ppt

定义:新材料是指 最近发展或正在发 展的具有优异性能 和特殊功能的材料
分类:按照应用领 域分类,可分为电 子、航天、生物医 学等领域
发展趋势:高分子 材料、复合材料、 金属材料、无机非 金属材料等
重要性:新材料是 现代高新技术产业 的重要基础,对于 促进社会进步和经 济发展具有重要意 义
机械制造工艺
分类:自由锻、模锻
锻造工艺流程:下料、加热、锻 打、冷却、矫形
锻造设备:锻锤、液压机、机械 压力机等
焊接工艺
焊接定义:通过加 热或加压,或两者 并用,使两个分离 的物体产生原子间 结合。
焊接方法:电弧焊、 电阻焊、激光焊、 钎焊等。
焊接材料:焊条、 焊丝、焊剂等。
焊接应用:广泛应 用于机械制造、建 筑、化工等领域。
焊接电源 送丝机构 焊枪 控制系统
机械加工设备
车床:用于切削旋转零件, 分为卧式、立式和数控车 床等。
铣床:用于切削平面和沟 槽,包括数控铣床、加工 中心等。
钻床:用于在工件上钻孔, 包括摇臂钻床、数控钻床 等。
镗床:用于加工大型箱体 零件,可进行粗加工和精 加工。
磨床:用于磨削零件表面,具中, 冷却凝固后形成具有一定形状和 质量的金属零件的工艺方法
分类:砂型铸造、金属型铸造、 压力铸造等
优点:可以制造形状复杂的零件, 且成本相对较低
缺点:生产周期长,精度不高
锻造工艺
定义:将金属坯料放入模具中施 加压力,使其产生塑性变形,从 而获得所需形状和尺寸的零件
机械制造基础全套电子课件 教案(完整版)ppt
汇报人:
汇报时间:20XX/XX/XX
YOUR LOGO
目录
CONTENTS
1 机械制造概述 2 机械制造材料 3 机械制造工艺 4 机械制造设备 5 机械制造过程控制 6 机械制造的未来发展
