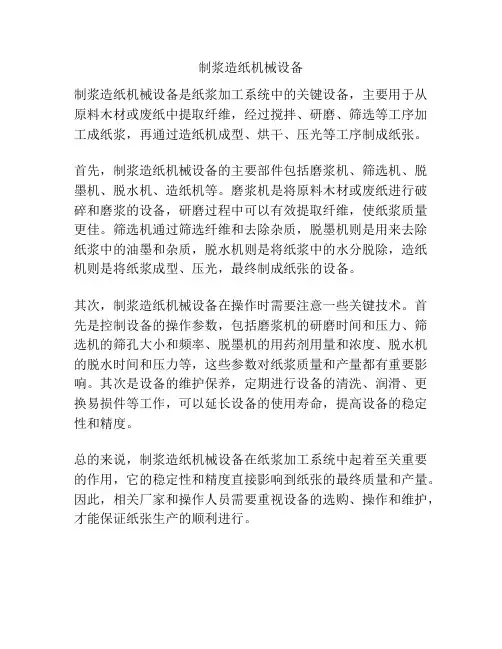

制浆造纸机械设备是纸浆加工系统中的关键设备，主要用于从原料木材或废纸中提取纤维，经过搅拌、研磨、筛选等工序加工成纸浆，再通过造纸机成型、烘干、压光等工序制成纸张。
首先，制浆造纸机械设备的主要部件包括磨浆机、筛选机、脱墨机、脱水机、造纸机等。
磨浆机是将原料木材或废纸进行破碎和磨浆的设备，研磨过程中可以有效提取纤维，使纸浆质量更佳。
筛选机通过筛选纤维和去除杂质，脱墨机则是用来去除纸浆中的油墨和杂质，脱水机则是将纸浆中的水分脱除，造纸机则是将纸浆成型、压光，最终制成纸张的设备。
其次，制浆造纸机械设备在操作时需要注意一些关键技术。
首先是控制设备的操作参数，包括磨浆机的研磨时间和压力、筛选机的筛孔大小和频率、脱墨机的用药剂用量和浓度、脱水机的脱水时间和压力等，这些参数对纸浆质量和产量都有重要影响。
其次是设备的维护保养，定期进行设备的清洗、润滑、更换易损件等工作，可以延长设备的使用寿命，提高设备的稳定性和精度。
总的来说，制浆造纸机械设备在纸浆加工系统中起着至关重要的作用，它的稳定性和精度直接影响到纸张的最终质量和产量。
因此，相关厂家和操作人员需要重视设备的选购、操作和维护，才能保证纸张生产的顺利进行。
制浆造纸机械设备
制浆造纸机械设备1. 简介制浆造纸机械设备是用于制备纸浆和生产造纸产品的关键设备。
它包括制浆设备和造纸设备两大部分，通过一系列的工艺和步骤完成纸浆的制备和造纸的过程。
制浆造纸机械设备在纸张、纸板和纸箱等纸制品的生产中起着至关重要的作用。
2. 制浆设备2.1 纸浆制备系统纸浆制备系统是制浆设备的核心部分，主要用于将纸浆原料（如木材、废纸）处理成纸浆。
常见的纸浆制备设备包括：•木材制浆设备：包括切割、磨浆和筛选工艺，用于将原木或木片加工成纸浆。
•废纸回收设备：用于将废纸进行浸泡、筛选和磨浆，以获得高质量的废纸浆。
2.2 清洁设备清洁设备用于去除纸浆中的杂质和污染物，提高纸浆的质量和可用性。
常见的清洁设备有：•筛分设备：通过筛网的不同孔径将纸浆中的大颗粒杂质和污染物分离出去。
•高浓度清洁器：利用旋转或振动的力量将纸浆中的杂质聚集在一起，然后通过分选器进行分离。
2.3 漂洗设备漂洗设备用于去除纸浆中的色素和有机物，使纸浆具备良好的白度和纯净度。
常见的漂洗设备包括：•漂白塔：使用化学药剂对纸浆进行漂白处理，以去除色素和污染物。
•漂白机：利用氧化剂和还原剂对纸浆进行漂白，以改善纸浆的白度。
3. 造纸设备3.1 造纸机造纸机是制造纸张的关键设备，它将纸浆均匀地分布在网罩上，并通过压榨和脱水工艺使纸浆中的水分逐渐去除，最终形成纸张。
常见的造纸机有：•平网纸机：通过水平网罩将纸浆均匀地分布在网罩上，然后通过压榨辊进行脱水和压实。
•旋转圆筒纸机：通过旋转圆筒将纸浆均匀地分布在圆筒上，并通过压榨和脱水工艺制造纸张。
3.2 纸张后处理设备纸张后处理设备用于对刚刚生产出来的纸张进行修整和加工，以提高其质量和外观。
常见的纸张后处理设备有：•干燥设备：将纸张中的水分蒸发掉，使纸张变得干燥。
•销售设备：对纸张的表面进行加工和涂布，以改善其光泽和质感。
4. 应用领域制浆造纸机械设备广泛应用于纸张、纸板和纸箱等纸制品的生产行业。
它们主要用于制造书籍、杂志、报纸、纸牌、纸巾、纸箱等纸制品。
高浓磨浆机制浆造纸设备与机械
离心式筛浆机
除渣设备有：沉砂盘， 除渣设备有：沉砂盘，涡轮除渣器及立式离心除 渣机等。 渣机等。
CX型离心筛 型离心筛 CX型离心筛浆机适 型离心筛浆机适 用于化学浆、 用于化学浆、机械 木浆、 木浆、苇浆及草浆 的筛选。 的筛选。
ZSL型离心筛 型离心筛 它保留了CX型离心筛 它保留了 型离心筛 直径小，转速高， 直径小，转速高，形 成浆环好的特点， 成浆环好的特点，克 服了草浆筛选中叶片 易挂浆及排渣不够通 畅等缺点， 畅等缺点，适用各种 纸浆的筛选。 纸浆的筛选。
下面简单介绍一下应用最广泛的一种磨 木机——链式磨木机 木机 链式磨木机
链式磨木机由机架、料箱、链条及其 链式磨木机由机架、料箱、 转动机构、磨石及浆坑等组成。 转动机构、磨石及浆坑等组成。如图 所示。 所示。
第三节
碱法制浆及其主要设备
碱法制浆是使用碱性化学药剂水溶液处理植物纤维原料，将 碱法制浆是使用碱性化学药剂水溶液处理植物纤维原料， 原料中的木素溶出， 原料中的木素溶出，尽可能保留纤维素与最大程度保留半纤 维素，使原料纤维彼此分离成为纸浆。 维素，使原料纤维彼此分离成为纸浆。
1、转鼓式过滤机 、
转鼓式过滤机是把一个转鼓放置在浆槽里构成 的过滤设备，滤网铺盖在转鼓的表面。 的过滤设备，滤网铺盖在转鼓的表面。用来洗 涤纸浆的过滤机称为洗浆机。 涤纸浆的过滤机称为洗浆机。 作为洗浆机的过滤机不仅要把废液从纸浆中分 还要进行纸浆洗涤， 离，还要进行纸浆洗涤，所以在过滤机上装有 洗涤喷淋装置。 洗涤喷淋装置。 下面以真空洗浆机和压力洗浆机为例对转鼓式 过滤机做简单介绍。 过滤机做简单介绍。
第二节 机械法制浆及其主要机械
用机械方法将木材磨解成的纸浆称为机械木 浆，或磨木浆。 或磨木浆。 磨木浆的主要缺点有： 磨木浆的主要缺点有： （1）纸浆纤维短，非纤维素组分含量较高，成 ）纸浆纤维短，非纤维素组分含量较高， 纸强度较低。 纸强度较低。 （2）由于木材中绝大部分的木素和其它非纤维 ） 素组分未被除去，成纸易被变黄发脆，不能太长 素组分未被除去，成纸易被变黄发脆， 久保存。 久保存。 白色磨木浆主要用来生产新闻纸。 白色磨木浆主要用来生产新闻纸。
第六章 纸浆的洗涤及浓缩设备
二 侧压浓缩机
1.结构：由圆网笼、 浆槽、伏辊和传动 机构等部分组成。
2.工作原理
与圆网浓缩机相同； 不同点：为了提高网笼内外的水位差使网笼 偏向浆槽的进浆侧，形成高的浆位，在网槽 另一侧的低浆位处设置橡胶压辊，用以封闭 网笼与网槽之间隙。橡胶压辊设有杠杆机构， 可调节胶辊线压，以控制出浆浓度。进浆浓 度在2%左右，出浆浓度可达7～14%。
第六章
纸浆的洗涤及浓缩 设备
教学目标
6-1 概述 6-2低浓洗涤浓缩设备 1.1掌握洗涤设备的工作原理及其代表设备。 1.2掌握圆网浓缩机的结构、工作原理。 1.3掌握侧压浓缩机的结构、工作原理
重点：
洗涤设备的工作原理及其代表设备，圆网浓 缩机、侧压浓缩机的结构、工作原理。
第一节 概 述
防止浆层过厚等造成电机负荷过大，引起烧毁电机事故。清 洗设备时不允许往电机上喷水，否则电机受潮容易烧毁。 滤网应保持清洁，有残浆等杂物要及时清洗，滤网出现小损 坏时，应立即停机修补。 经常检查洗网管，如果堵塞要及时刷洗。 停机时，应将各部件清洗干净，排空污水。 运转时，工作人员一定要坚守岗位。
故生产中
①提高滤层压差，可提高过滤速度，但压差 也不能太大； ②提高浆料温度（热水洗涤）； ③控制浆层厚度 ④草浆纤维短小，滤水性能差，要求过滤面 积较大。
以过滤作用为主的洗涤设备
圆网浓缩机 侧压浓缩机 真空洗浆机 落差式洗浆机 压力洗浆机 洗浆池
（二）洗涤过程中以扩散作用为主的 主要设备
浆料洗涤时，首先用水将浆料稀释到一定浓 度，使其充分混合，再靠洗涤液的静压力 （如洗料池的液位，真空洗浆机的抽吸力） 过滤脱水来达到洗涤目的。

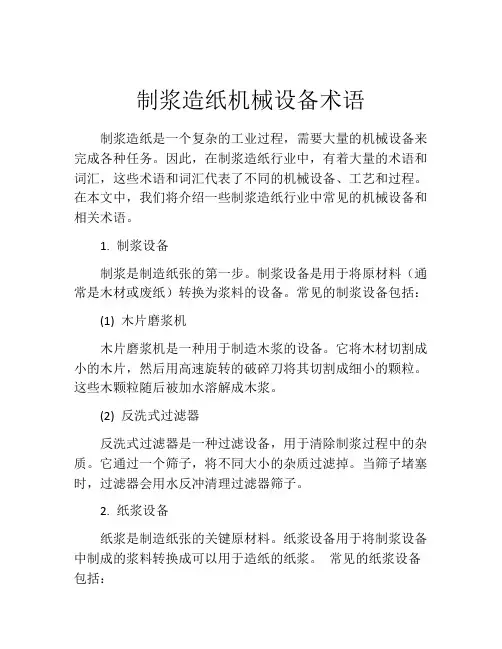

制浆造纸机械设备术语
制浆造纸机械设备术语制浆造纸是一个复杂的工业过程，需要大量的机械设备来完成各种任务。
因此，在制浆造纸行业中，有着大量的术语和词汇，这些术语和词汇代表了不同的机械设备、工艺和过程。
在本文中，我们将介绍一些制浆造纸行业中常见的机械设备和相关术语。
1. 制浆设备制浆是制造纸张的第一步。
制浆设备是用于将原材料（通常是木材或废纸）转换为浆料的设备。
常见的制浆设备包括：(1) 木片磨浆机木片磨浆机是一种用于制造木浆的设备。
它将木材切割成小的木片，然后用高速旋转的破碎刀将其切割成细小的颗粒。
这些木颗粒随后被加水溶解成木浆。
(2) 反洗式过滤器反洗式过滤器是一种过滤设备，用于清除制浆过程中的杂质。
它通过一个筛子，将不同大小的杂质过滤掉。
当筛子堵塞时，过滤器会用水反冲清理过滤器筛子。
2. 纸浆设备纸浆是制造纸张的关键原材料。
纸浆设备用于将制浆设备中制成的浆料转换成可以用于造纸的纸浆。
常见的纸浆设备包括：(1) 漂浮式浓缩机漂浮式浓缩机是将纸浆中的水分蒸发掉，以提高纸浆的质量浓度的设备。
它使用气泡浮力将纸浆向上升，并在表面形成一个厚度不断增加的泡沫层。
这个泡沫层随后被活性炭或其他吸附剂捕捉，从而使浓缩过程更加高效。
(2) 旋流器旋流器是一种物理分离设备，用于分离不同密度的纸浆成分。
它通过旋转运动达成物理分离功能。
3. 造纸机造纸机是用于将纸浆转换成纸张的设备。
它是整个制浆造纸过程的核心。
常见的造纸机设备如下：(1) 细齿式网纹辊细齿式网纹辊是一种用于造纸的辊，其表面凸起许多小齿，用于将纸浆从辊表中压出，从而形成纸张。
(2) 真空平面盘真空平面盘是一种用于制造平面纸张的制浆造纸设备，其基本结构为一个旋转的平面盘和一个吸气头部。
纸浆被放在盘上，随后通过旋转的盘面造成纸张的形成。
4. 控制系统在制浆造纸过程中，控制系统是必不可少的。
它用于监测设备的状态，调整设备参数来优化生产过程。
常见的控制系统包括：(1)自动化系统自动化系统可以良好地监测和控制整个制浆造纸过程。

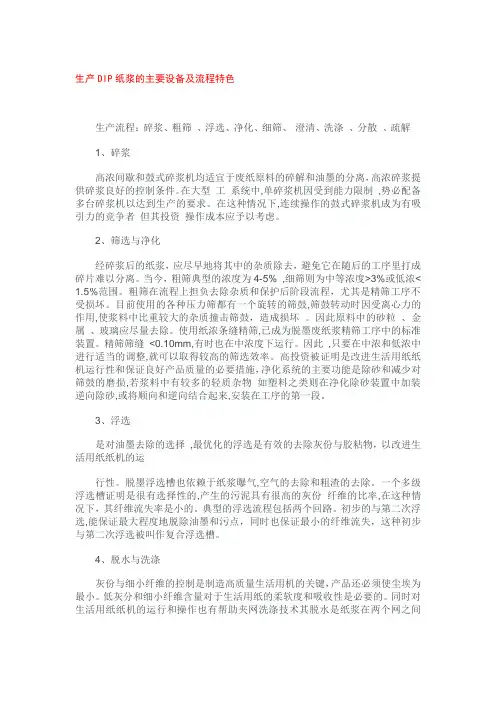

纸浆的主要设备及流程
生产DIP纸浆的主要设备及流程特色生产流程：碎浆、粗筛、浮选、净化、细筛、澄清、洗涤、分散、疏解1、碎浆高浓间歇和鼓式碎浆机均适宜于废纸原料的碎解和油墨的分离，高浓碎浆提供碎浆良好的控制条件。
在大型工系统中,单碎浆机因受到能力限制,势必配备多台碎浆机以达到生产的要求。
在这种情况下,连续操作的鼓式碎浆机成为有吸引力的竞争者但其投资操作成本应予以考虑。
2、筛选与净化经碎浆后的纸浆，应尽早地将其中的杂质除去，避免它在随后的工序里打成碎片难以分离。
当今，粗筛典型的浓度为4-5% ,细筛则为中等浓度>3%或低浓< 1.5%范围。
粗筛在流程上担负去除杂质和保护后阶段流程，尤其是精筛工序不受损坏。
目前使用的各种压力筛都有一个旋转的筛鼓,筛鼓转动时因受离心力的作用,使浆料中比重较大的杂质撞击筛鼓，造成损坏。
因此原料中的砂粒、金属、玻璃应尽量去除。
使用纸浓条缝精筛,已成为脱墨废纸浆精筛工序中的标准装置。
精筛筛缝<0.10mm,有时也在中浓度下运行。
因此,只要在中浓和低浓中进行适当的调整,就可以取得较高的筛选效率。
高投资被证明是改进生活用纸纸机运行性和保证良好产品质量的必要措施，净化系统的主要功能是除砂和减少对筛鼓的磨损,若浆料中有较多的轻质杂物如塑料之类则在净化除砂装置中加装逆向除砂,或将顺向和逆向结合起来,安装在工序的第一段。
3、浮选是对油墨去除的选择,最优化的浮选是有效的去除灰份与胶粘物，以改进生活用纸纸机的运行性。
脱墨浮选槽也依赖于纸浆曝气,空气的去除和粗渣的去除。
一个多级浮选槽证明是很有选择性的,产生的污泥具有很高的灰份纤维的比率,在这种情况下，其纤维流失率是小的。
典型的浮选流程包括两个回路。
初步的与第二次浮选,能保证最大程度地脱除油墨和污点，同时也保证最小的纤维流失，这种初步与第二次浮选被叫作复合浮选槽。
4、脱水与洗涤灰份与细小纤维的控制是制造高质量生活用机的关键，产品还必须使尘埃为最小。
制浆造纸机械与设备
制浆造纸机械与设备上册第1章备料机械与设备一、判断题：1. 圆筒剥皮机是摩擦式剥皮机的一种，它是靠原木在圆筒内相互碰撞摩擦进行去皮的，圆筒剥皮机是当前各国广泛用于木段或原木剥皮的主要设备。
（R ）2.削片机按机械结构可分为两类：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机。
其中盘式削片机主要用于切削原木，削出木片质量较好。
( R )3.盘式削片机按刀盘上的刀数分为：普通削片机（4-6把刀）和多刀削片机（8-16把刀）两种。
这两种削片机喂料方式又有斜喂料和水平喂料两种。
( R )4.盘式削片机刀刃高出盘面的高度叫刀距，它决定着木片的厚度。
( R )5.刀辊式切草机强制喂料装置是由上下喂料链带及上下压辊组成。
( F )进料输送带与第一、二、三喂料辊二、填空题1. 连续式剥皮机由（圆筒体）、（支承系统）、（传动装置）和进出料闸板等部分组成。
2. 非木材原料的切断设备，大致可以分为刀辊式和刀盘式两大类。
稻草、麦草等原料切断采用（刀辊式）切断设备，芦苇、芒秆等原料切断采用（刀盘式）切断设备。
3. 盘式木片筛是国际上新发展的按木片（厚度）筛选的设备。
它有多根装有圆形或梅花形盘的转轴。
按轴的中心线构成的平面形式分为（平型）和（V形）盘式木片筛。
（盘与盘之间）的缝隙即决定了通过此缝的合格木片厚度。
三、简述题1．简述圆筒剥皮机的工作原理。
P7倒数第二段2.简述原木备料以及非木备料过程使用的主要设备。
P7-p22答：原木备料:剥皮机、锯木机、削片机、木片筛、再碎机非木材：切草机、除尘机、筛选设备、除髓机3.简述稻麦草原料湿法或干湿法备料流程使用的主要设备。
P33-p34第2章化学制浆设备一、判断题：1.蒸煮锅的高度、直径及上、下锥角的大小是蒸煮锅外形尺寸的重要指标。
其上、下锥角大小对蒸煮锅装料、放浆、送液和通汽等操作没有影响，只是对蒸煮锅的高度有一定的影响（×）2.锅壳上锥部内壁面装有两组锥形滤网，上面一组用于排汽（气）时防止锅内纤维物料被带出，下面一组滤网用于把循环加热系统送来的药液分布到蒸煮锅整个截面上。
制浆造纸机械与设备考试复习参考资料（上册）
制浆造纸机械与设备考试复习参考资料（上册）制浆造纸机械与设备期末复习题库（上册）整理者：cheamingchou2012/12/20第一章备料机械与设备一、名词解释1、水力轴承水力轴承是圆筒剥皮机的支承装置，其实是一个弧形凹槽，凹槽的周边嵌有耐磨的密封轴衬，密封轴衬与圆筒的滚圈构成一个弧形的密封空腔，空腔内注入的压力水,可以支承整个筒体重量。
2、（削片机）刀盘（削片机）刀盘是刀盘式削片机的主要零件之一，刀盘上装有飞刀。
沉重的刀盘还可起到飞轮的作用，使削片机能够稳定运行。
3、摇摆式（料片筛）：摇摆式（料片筛）是平面的木片筛选设备，主要筛选原件是做平面圆周振动的筛筐。
利用筛鼓筛孔大小的不同，将合格木片和和较小的碎屑及大片分离。
4、羊角辊式（除尘器）：羊角辊式（除尘器）是草片除尘设备。
由若干个辊子、筛板、集尘罩、和进、出料皮带等部分组成。
随着羊角辊的转动，草片被松散、翻动，可除去草片中的泥沙与灰尘。
二、判断题1、喂料槽下方设有底刀，喂料槽的外侧面设有旁刀，也可承受一部分切削力。
（√）2、草类切断设备的喂料装置采用强制喂料。
（√）3、斜口喂料槽上的小三角板是保护底刀刀刃的作用。
（×）三、问答题1、圆筒剥皮机的工作原理是什么？圆筒剥皮机筒内木段随着圆筒转动并被提升到一定高度之后跌落下来，使筒内木段之间和木段与提升器、筒壁、刀轴或剥具之间反复产生强烈的碰撞、摩擦等作用，进而原木表面的树皮受到冲击、挤压、剪切而被剥离。
2、普通削片机的作用与组成？刀盘式削片机，属于木材原料备料设备，它的作用是将原木段削成木片。
由喂料槽底刀、喂料槽、刀盘和装置等组成。
3、木材原料备料流程如何？所用主要设备有哪些？木片备料的流程通常为：将原木锯成合适的长度，剥皮、削片和筛选制成一定大小的木片,木片再碎机破碎成合格木片。
木片备料所用的主要设备有：拉木机、劈木机、锯木机、钻节机、剥皮机、削片机、木片洗涤机、木片筛和木片再碎机等。
用于纸浆浓缩及废液提取的新型设备_高效旋转式压滤机
# #"!
工艺使用情况 高效旋转式压滤机用于高浓打浆前的浓缩 高效旋转式压滤机用于硫酸盐针叶木浆高浓打浆
前浓缩。该设备在某造纸厂与进口的单螺杆挤浆机并 线运行 % 个月， 作为浆料浓缩供高浓打浆使用， 其流程 如下：
进浆 # 高位箱 # 高效旋转式压滤机 进浆 # 高位箱 # 进口单螺杆挤浆机
压滤机最高压差可达 ),#&-./ ，而真空洗浆机的压差 不足 ),!-./ ； 且该设备双向脱水， 与真空脱水 机 相 比 不仅脱水能力增大， 而且出料干度亦可大幅度提高。 进入高效旋转式压滤机的浆料，先借助重力缓慢 脱水， 待形成纤维网络过滤层后再借助挤压力脱水。 进 入牛角道楔形区的浆料与内筛板之间无相对运动， 属 静压态脱水， 所以纤维流失少， 而且不堵筛孔。出料时 的干度高达 +)’ ， 此时纤维之间相互交织缠绕， 纤维 网络具有一定的强度，卸料时可把嵌在筛孔中的浆料 一并带出， 所以不存在糊网问题。 高效旋转式压滤机的脱水动力主要靠挤压脱液腔 容积变小、 刮板的牵引力所产生， 所以不受安装高度的 ・ (( ・
， 提取的黑液
温度偏低， 浓度不高， 不利于碱回收率的提高。由于提 取率偏低 ， 带入中段废水的污染负荷偏高， 给中段水 处理达标排放增加了难度。采用高效旋转式压滤机， 由于其出料浓度可达 )"& ，而且对温度没有限制， 所 以 ) 台串联使用可使废液提取率达到 %*&+,"& ， 黑液 的浓度和温度还可提高， 这给后续的黑液碱回收和中 段水处理都带来很大益处。若黑液提取率从 %"& 提高 到 %*& ，则治理中段水工程投资可节约 $*" 万元， 运
?VV
欢迎投稿 欢迎订阅 欢迎刊登广告
制浆造纸设备电子课件-完整版
第一章打浆设备1.3打浆设备的分类：1.3.1按操作方式分：1间歇式2连续式：1.3.2按转子结构分：1鼓式：2圆锥式：3圆盘式:1.3.3按打浆浓度分：1低浓打浆设备：2中浓打浆设备：3高浓打浆设备：第三节锥形磨浆机1.工作原理：1纸浆在磨腔内的移动：在浆料旋转速度不同造成的压差和离心力的分力的作用下，浆料倾向于从小端向大端移动。
一般都是从小端进浆，大端出浆。
2纸浆在磨腔内受到的研磨：浆料经过磨腔时受到飞刀和定刀之间的复杂的机械作用，打浆作用。
3间隙的调节：通过间隙调节机构使转子轴向移动，改变间隙。
第四节盘磨机2.2按磨盘的数量分为：2.2.1单盘磨：一个动盘、一个定盘。
2.2.2双回转盘磨机：两个动盘，但转向相反，两个电机，有供料螺旋和供料转子两种。
2.2.3三盘磨：习惯也叫双盘磨。
两个磨区，四个磨片，中间一个动盘，两边各一个定盘。
图1-19。
2.2.4多盘磨：有五盘磨，两个动盘。
3.磨盘与磨浆特性：3.1磨纹结构：磨纹选择关系到能否正常操作和磨浆效果。
根据不同要求可选择不同的磨纹形状和分布。
随浆种变化，如纤维长短不同，粗磨精磨不同。
3.1.1齿纹形状：1锯齿型：疏解作用强；2平齿型：帚化作用强。
3.1.2齿纹结构尺寸：一般高2-8mm，槽宽4-10mm。
槽宽浅：不易堵塞，有助于浆料运动，适合较高浓度。
槽窄浅：接触面积大，增加磨浆机会，适合单根纤维精磨。
槽过浅：寿命短。
分布:从内到外，齿纹由粗变细。
3.1.3齿纹的倾向：1直齿：辐射状，切断能力强，出浆快，不易堵赛，适合粗浆。
2前倾斜齿：拉入作用，磨浆时间长，质量高，产量小。
3前倾斜齿：“泵出”作用，出浆快，质量低，产量高。
4一对齿纹：越平行，切断能力越强；越垂直，帚化作用越强。
3.1.4封闭圈:1作用：防止浆料从磨盘中“泵出”，延长磨浆时间，提高打浆度。
2形式:21页图1-23。
弧形、周边形、多层同心圆、凹袋式挡坝、条状宽边、粒状宽边等，适应不同工艺要求。
制浆造纸机械与设备资料
造纸废水处理方法：物理处理法（重力沉降、气浮法、混凝法（加絮凝剂））、化学处理法（加化学药剂（氯、二氧化氯、过氧化氢、臭氧））、生化处理法（活性污泥法、厌氧处理法）。
水处理方式分为一级处理（物理处理去重杂质、辅以化学处理降pH）、二级处理（生化处理降BOD、COD）、三级处理（物理化学方法降COD、去色）容器的组成：筒体（壳体）、封头（端盖）、法兰、支座、接口管、人孔、手孔和视镜等部件组成。
无力矩理论：工程上假设容器壁很薄，器壁只承受拉、压应力，承受弯曲应力很小削片机类型：切削刀装在圆盘上的盘式削片机和切削刀装在圆柱形鼓上的鼓式削片机喂料方式：有斜喂料和水平喂料两种。
Sina=SinaCosa2= Cosa1 Cosa2连续蒸煮器类型：塔式（单塔式、双塔式）、横管式（一、二、三管式）、斜管式（单斜管及双斜管式）涤浓缩设备（一）低浓洗涤浓缩设备（重力、圆网浓缩机、侧压浓缩机和网式浓缩机）（二）中浓洗涤浓缩设备（真空或内外压差、真空洗涤浓缩机、压力洗涤浓缩机、水平带式真空洗浆机、鼓式置换洗浆机）（三）高浓洗涤浓缩设备（挤压、网两侧产生压力差、螺旋挤浆机、双辊挤浆机、环式双筒挤浆机、双网挤浆机）洗涤目的（1）洗净浆料；（2）提高废液的提取率，减少环境污染，为药品回收创造条件；（3）综合利用，热回收筛选设备可分为：筛浆机和除渣设备筛浆机可分为：振动式筛浆机、压力式筛浆机和离心式筛浆机除渣设备可分为：沉砂沟、涡旋除渣器CEH多段漂白所需设备为：浆泵、混合器、氯化塔（低浓）、碱处理塔（中浓）、次氯酸盐漂白塔（中浓）、推进器（作搅拌器用）、针形阀和洗涤浓缩设备。
中浓氧漂所需的设备：洗涤浓缩机，蒸汽混合器，中浓浆泵，中浓高剪切混合器，氧漂白塔，喷放塔中浓纸浆二氧化氯漂白设备有：中浓浆泵、中浓高剪切混合器、蒸汽混合器、升-降流漂白塔、洗涤浓缩机等高浓过氧化氢设备有：双网挤浆机）、高浓混合器、降流式漂白塔、高浓卸浆机。
制浆造纸设备第07章 7.1-7.4 浆料的筛选和净化设备
选。粗渣由轴向推力推向下方排出，转子旋翼旋转时产生 的瞬间压力脉冲起到清洁净化筛板的作用。
第七章 浆料的筛选和净化设备
三、压力筛浆机：
第三节 离心筛浆机
(一)、 概述 3、 压力筛的工作过程： 旋翼与筛板的间隙很小，旋翼呈流线型(前圆后尖，表面光滑，略
第七章 浆料的筛选和净化设备
三、压力筛浆机：
(二)、旋翼筛：
2、单鼓旋翼筛:
(2) 筛鼓 材 质：1~3mm不锈钢板 不圆度：≤ 0.5mm 筛 板：平滑面筛板（筛选能力较低）、. 波形筛板（表面起伏不平，可分散 边界浆层的纤维和杂质 的絮团，进行有选择性 的分离。） 筛 孔：圆孔式、长缝式
第三节 离心筛浆机
第七章 浆料的筛选和净化设备
三、压力筛浆机：
第三节 离心筛浆机
(二)、旋翼筛：
2、单鼓旋翼筛: 由机体、筛鼓、转子、传动装置、排渣阀门等组成。 分内流式、外流式，属低浓压力筛。 用于造纸机前上网浆料的精选（除去纤维束、浆团等），化学浆
（草浆）、磨木浆、废纸脱墨浆的筛选。
(1) 机体 外壳为一直立圆筒体，制造材料有不锈钢、青铜、铸铁 上部沿切线方向设有浆料进口、装有压力表,以示进浆压力。 下部设有良浆出口，装有压力表，以示出浆压力。 底部设有尾浆出口。 底部最低点设有重杂质排出口，装有排渣阀。
第七章 浆料的筛选和净化设备
二、ZXL1-4型(CX)离心筛
3、离心筛的结构： 由筛鼓、转子、进浆弯管、进水弯管等组成
(3) 转子 由空心轴、 叶片、 隔板、 封板 焊接而成
第三节 离心筛浆机
第七章 浆料的筛选和净化设备
洗涤纸浆用高压浓缩机[实用新型专利]
![洗涤纸浆用高压浓缩机[实用新型专利]](https://img.taocdn.com/s3/m/f2d55683783e0912a3162ae1.png)
专利名称：洗涤纸浆用高压浓缩机专利类型：实用新型专利
发明人：宋大兴,郭超,张家弟,张景春申请号：CN90225945.8
申请日：19901219
公开号：CN2088116U
公开日：
19911106
专利内容由知识产权出版社提供
摘要：一种洗涤纸浆用的浓缩机，有一高位浆箱置于脱 水机构上方，脱水机构包括一个圆网笼，一张包绕圆 网笼一侧的脱水网和在圆网笼与高位浆箱之间的浆 液滞留室，滞留室上与浆箱联通、下与由圆网笼同脱 水网形成的脱水区相联通且于交接处有挡水裙板唇 布；脱水网包绕网笼处下方有接水槽，其底部有预留 放水孔，两侧壁上有溢流孔与排水管道联通。
本设计 利用纸浆自重并经两面格压渗水，可高排出纸浆废 液。
申请人：宋大兴,郭超,张家弟,张景春
地址：300222 天津市河西区红旗纸厂路13号
国籍：CN
代理机构：天津三元专利事务所
代理人：何润华
更多信息请下载全文后查看。
第五章洗涤与浓缩设备
（三）压力洗浆机的新进展 一种新的既利用压力气流脱液，又利用水腿所 产生的真空脱液的HP型压力洗浆机，图5-16。 风机产生的压力气流进入密封室对浆层施加压 力，同时在第一与第四滑块之间借排液水腿产 生真空，在这两种压力作用下使浆料过滤脱水 和洗涤置换脱水，且出浆浓度和洗浆能力都较 高。 在剥浆处无密封辊，而是用在剥浆点设的两个 密封滑块之间，风机的部分压力气流从转鼓内 侧朝外吹落浆层，同时也起到清洗滤网的作用。 这种压力洗浆机据报道既可用于木浆的洗涤， 也可用于滤水性差的草浆洗涤。
三、水平带式真空洗浆机
简称带式洗浆机，可以用于各种纸浆的废液 提取和漂后洗涤。 操作工艺条件为：进浆浓度2.0～4.0%（一般 木浆取高值，草浆取低值），出浆浓度12 ％～17％，稀释因子1.5～2.6，提取率95％以 上，热水温度70～80℃，过滤压差9.8～ 29.4kPa。
水平带式真空洗浆机的结构
四、双网挤浆机（双网压滤机，夹网式压滤 机） 奥地利安德里兹等公司研制出的脱水的设备。 具有脱水性能好、效率高、能耗低、占地面 积小，尤其适应于中高浓制浆新工艺的需要 等优点。 最初主要用于粗浆筛选后浆料的浓缩和补充 洗涤，高浓漂白前、打浆前和粗渣再磨前浆 料脱水用。 经过改进也可用蒸煮后浆料的洗涤用。 双网挤浆机的进浆浓度为1.5～4%，出浆浓度 15～30%，产量15～120t/d。国外机进浆浓度 为3～12％，出浆浓度35％左右。
网内外液位差大，则脱水推动力大，进出浆 浓度大，生产能力高。除了可用于浓缩外， 还可用于软的化学浆和漂白浆的洗涤设备。
(3)双圆网挤浆机：
是一种节能和高效洗涤设备，可用于洗涤和 浓缩纸浆。其机械结构如图5-2所示。 双网挤浆机特点是： ①脱水速率高，由于在浆槽内水的过滤脱水 和两个圆网接触部分的挤压脱水作用，出浆 浓度可达30％，属于高浓洗涤设备。 ②滤水面积大，设备结构紧凑，建造成本低。 ③滤液中纤维含量少。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 概 述
一、洗涤及浓缩设备的分类 二、洗涤方法及影响因素 三、洗涤指标及洗涤效果评定
第一节 概 述
第六章 纸浆的洗涤及浓缩设备
一、洗涤及浓缩设备的分类：
第一节 概 述
浆料洗涤的目的： （1）洗净纸浆：把蒸煮过程中的一些非纤维性的可溶性物质，用水 或稀废液使其溶出，并与纤维分离，从而获得干净的纸浆。为下段工 序筛选、净化、漂白创造良好条件。 （2）尽可能提取温度高、浓度高的废液：纸浆的洗涤过程也是废液 的提取过程。提取较高浓度的废液，以便于从废液中回收化学药品或 废液的综合利用（回收碱、制粘合剂等）。
一、真空洗浆机(鼓式)
1、 作用： 主要用于蒸煮后浆料的洗涤， 还可用于多段漂白过程中纸浆的洗涤。
2、真空洗浆机型式： (1) 平面阀鼓式真空洗浆机 (2) 圆锥阀鼓式真空洗浆机
3、主要参数： 进浆浓度：木浆0.8～1.5%，草浆1.0～3.5％ 出浆浓度：10～15％ 水腿内黑液流速：1～3m/s，木浆和漂后浆洗涤取
圆网浓缩机 侧压浓缩机 真空洗浆剂 落差式洗浆机 压力洗浆机 洗涤池
第六章 纸浆的洗涤及浓缩设备
一、洗涤及浓缩设备的分类：
(二)、以挤压作用为主的设备
第一节 概 述
1、工作原理： 利用机械挤压作用（设备重力+外压力），在滤网两侧产生较高
的压力差，纤维间的废液被挤压出去，进行浆料的洗涤或脱水浓缩。 同时纤维被压缩，毛细管压力↗ 当毛细管压力 = 外压，压不出废液， ∴ 有限制，需与扩散、过滤作用配合
第二节 低浓洗涤浓缩设备
7-网笼
第六章 纸浆的洗涤及浓缩设备
第二节 低浓洗涤浓缩设备
二、园网浓缩机
5、 操作时主要注意两点： 要保持浆位稳定，防止溢浆和糊网； 要注意密封带的紧固以防止浆料流失。
第六章 纸浆的洗涤及浓缩设备
第二节 低浓洗涤浓缩设备
二、园网浓缩机
6、类型 根据安装形式，圆网浓缩机分：左、右手机，即Z型、Y型。 根据运行方式，圆网浓缩机有：顺流式运行、逆流式运行。
第六章 纸浆的洗涤及浓缩设备
一、真空洗浆机
5、工作原理： (P142）
分配阀以不同的角度有四个 开口，分成四个区域。
洗鼓由辐射方向的隔板分 成若干个互不相通的小室。
当洗鼓转动时，每一个小 室依次通过分配阀的四个区域， 分别接通大气、真空系统、压缩 空气系统、大气，从而完成浆料 的自然过滤上网、抽吸滤液、洗 涤吸干和剥料等过程。
第六章 纸浆的洗涤及浓缩设备
第二节 低浓洗涤浓缩设备
二、园网浓缩机
1、 作用： 普通圆网浓缩机又称圆网脱水机，主要是供净化后
的浆料、抄纸车间的损纸浆料、纸机的浓白水等脱水浓缩 之用。在脱水的同时，可达到洗涤的目的。
2、工作原理： (P139）
稀释的浆料进入网槽，由于网笼内外液位差的推动 作用，使浆料中的水透过浆层和滤网进入网笼内、从非传 动部排除，而浆料纤维被留在网面上形成浆层。网笼旋转， 浆层被带到压辊下方，由于压辊与网笼之间的挤压力进一 步压去水分。同时，浆层粘附在压辊上，然后被刮刀刮落 至出浆槽。
滤液的流速和阻力对生产能力和效率影响很大。 为获得必要的真空度，水腿管需要满足以下几点：
未洗涤的纸浆，其黑液存在的方式：
黑液数量 70-80% 15-20% 5%
存在方式 纤维之间 纤维细胞腔 细胞壁
洗涤原理 挤压、过滤 挤压、过滤 扩散(置换)
第六章 纸浆的洗涤及浓缩设备
第一节 概 述
一、洗涤及浓缩设备的分类：
(一)、 以过滤作用为主的设备
1、 工作原理
洗涤时，薄浆层——连续分离废液——连续喷淋洗涤液；
第一节 概 述
第六章 纸浆的洗涤及浓缩设备
三、洗涤指标及洗涤效果评定：
(一)、洗涤指标 表示浆料洗涤干净程度的指标：
第一节 概 述
1、洗净度：浆料洗净程度 （1）以洗涤后，浆料所带的残碱量 （Na2O kg/t 风干浆） （2）以洗涤后，洗液中的残碱量 （Na2Okg/t风干浆）
2、稀释因子：相当于用水量 稀释因子 = 洗涤用水量 – 洗后纸浆含水量 （kg/t风干浆） 草浆稀释因子大，即洗涤水多、废液浓度低 真空洗浆机、压力洗浆机的稀释因子小
第三节 中浓洗涤浓缩设备
第六章 纸浆的洗涤及浓缩设备
第三节 中浓洗涤浓缩设备
一、真空洗浆机(鼓式)
6、 产生真空(过滤动力)的方法： (P142） 主要靠真空洗浆机的安装高度，水腿管(排液管)中
滤液的液位落差产生的真空抽吸力； 有时辅以真空泵抽吸（受条件限制，洗浆机安装高度不够，
或洗涤滤水性差的浆料）。
第六章 纸浆的洗涤及浓缩设备
二、洗涤方法及影响洗涤的因素：
(二)、影响洗涤的因素 洗涤设备 洗涤工艺
1、洗涤设备： 设备选型的因素： 洗后废液 —— Max浓度、Max温度 洗后浆料 —— Max洗净度 Min耗水量、 Min化学品损失、速度快、能力大 设备简单、操作方便、投资少
2、洗涤工艺： 洗涤方法 浆种 纸浆硬度 洗涤温度 蒸煮方法
3、特点：
侧压浓缩机在转鼓进位差大，则脱水推动力大； 进出浆浓度大，生产能力高。每平方米生产能力高于圆网浓缩机一倍左右。
第六章 纸浆的洗涤及浓缩设备
三、侧压浓缩机
4、结构：
圆网、浆槽、压辊、 压辊调隙加压机构、刮刀、 挡水带、传动装置 有两根进水管(底部-洗涤，上部-洗网)
稀释浆料 → 充分混合 → 过滤脱水 （靠洗涤水的静压力）
2、 影响因素： (1) 滤层压差： ↑压差 ---- 过滤速度↑ ，但有极限 (2) 浆料温度： ↑温度 ---- 过滤速度↑ (3) 浆料厚度： ↑厚度 ---- 过滤速度↓ (4) 浆料品种： 草浆比木浆难洗、需过滤面积大 3、 主要设备：
高值，草类浆取低值，真空度26.7～40.0kPa(≤ 53.3kPa)
第六章 纸浆的洗涤及浓缩设备
第三节 中浓洗涤浓缩设备
一、真空洗浆机
4、 工艺流程
洗涤蒸煮后浆料时： 一般采用3~ 5台串联逆流洗涤，洗出的浆料干净， 并可以提取较高浓度的废液，便于回收。 在每台洗浆机之间设有中间搅拌槽，可以使浆料与洗 涤液均匀混合，扩散效果好。 在洗浆机转鼓上方设有洗涤液喷淋装置，可以对转鼓 表面上的浆层进行喷淋置换洗涤，在真空抽吸作用下，过 滤分离废液。
如真空洗涤浓缩机、压力洗涤浓缩机、水平带式真空洗浆机等。
一、真空洗浆机 二、压力洗浆机 三、水平带式真空洗浆机 四、连续置换洗涤器
浆料浓度<10%， —— 低浓洗涤浓缩设备 浆料浓度=10~25%， —— 中浓洗涤浓缩设备 浆料浓度>25%， —— 高浓洗涤浓缩设备
第六章 纸浆的洗涤及浓缩设备
第三节 中浓洗涤浓缩设备
第六章 纸浆的洗涤及浓缩设备
二、园网浓缩机
7
3、结构：
网槽、网笼、进浆箱、 压辊、调压装置、刮刀、 出浆箱、白水箱、传动系统
4、 主要参数： 进浆浓度 0.2～1.0% 出浆浓度 3～6% 线速度 25～30m/min 转速 8~14r/min。 网笼上有两层网 内网 8～12目 外网 40～80目为滤网
1、 作用： 可以对浆料脱水浓缩，也可以用于漂白后浆料的洗涤
2、工作原理： 利用较低的液位差和液位落差所造成的真空取代重力
来吸附浆料，并使浆料过滤脱水。
3、 主要参数： 进浆浓度： 0.7～1.0 % 出浆浓度： 8～12 % 转鼓线速度：3.5~4.5m/min 其生产能力介于真空洗浆机与圆网浓缩机之间
第六章 纸浆的洗涤及浓缩设备
第二节 低浓洗涤浓缩设备
四、落差式浓缩机 (短管浓缩机)
4、结构： 也是有转动鼓、浆槽组成。 特点是：转鼓的外层分成若干互不相通的小格，小格
又与各自的水腿短管相通、并随转鼓转动。(类似真空洗浆机)
第六章 纸浆的洗涤及浓缩设备
本章节小节
第一~二节
1、洗涤目的、及洗涤效果的评定 2、洗涤浓缩设备按原理的分类及主要设备 3、园网浓缩机的工作原理、操作要点 4、侧压浓缩机的特点
第六章 纸浆的洗涤及浓缩设备
第二节 低浓洗涤浓缩设备
三、侧压浓缩机
1、 作用： 可以对浆料脱水浓缩，也可以用于漂白后浆料的洗涤
2、工作原理： (P139） 浆料进入偏向一侧的顺流式浆槽，形成高浆位，利用
网笼内外液位差产生的静压力，使浆料中的水分通过滤网进 入网笼内并从网笼两端排出（无白水箱）。
网面上的浆料随网笼旋转，进入网笼与压辊之间进一 步脱除水分，浆料粘附在压辊表面，经刮刀刮入出浆槽。
第六章 纸浆的洗涤及浓缩设备
三、洗涤指标及洗涤效果评定：
(一)、洗涤指标 表示浆料洗涤干净程度的指标：
第一节 概 述
3、置换比： 置换洗涤时，纸浆中含可溶性固形物的实际减少量与最大可能减
少量之比。 C洗前浆中废液 – C洗后浆中废液
置换比= C洗前浆中废液 – C喷淋液(若清水，则为0)
固形物的实际减少量 = 固形物的最大可能减少量
第六章 纸浆的洗涤及浓缩设备
第一~二节
思考题： 1、浆料洗涤的目的 2、黑液存在的方式及洗涤原理 3、洗涤浓缩设备按原理的分类及主要设备 4、园网浓缩机的工作原理、操作要点 5、侧压浓缩机的特点（与圆网浓缩机的区别）
第六章 纸浆的洗涤及浓缩设备
第三节 中浓洗涤浓缩设备
第三节 中浓洗涤浓缩设备
进浆浓度1～4%，出浆浓度10～17%，可用于纸浆的洗涤和浓 缩，被广泛采用。利用真空或压缩空气过滤脱水浓缩。
浆料浓缩的目的： （1）提高浆料浓度，便于贮存。 （2）稳定浆料浓度，适应下一工序的要求。 （3）节省输送浆料的动力消耗。 （4）浆料浓缩过程也是对浆料的辅助洗涤过程。
第六章 纸浆的洗涤及浓缩设备
一、洗涤及浓缩设备的分类：
