第3章 弯曲

第3章         弯曲

3 弯曲件中性层的位置
χ
α
ρr
ρ=r+χt 式中: ρ中性层弯曲半径; r内弯曲半径; t板厚; χ中性层位移系数 表3.1
图3.4 弯曲件中性层
表3.1
r/t χ r/t χ 0.1 0.21 1.3 0.34 0.2 0.22 1.5 0.36 0.3 0.23 2.0 0.38 0.4 0.23 2.5 0.39 0.5 0.25 3.0 0.40 0.6 0.26 4.0 0.42 0.7 0.28 5.0 0.44 0.8 0.30 6.0 0.46 1.0 0.32 7.0 0.48 1.2 0.33 ≥8.0 0.50
弯曲时尽可能使 弯曲时尽可能使 弯曲线与板料纤维方 向垂直。 向垂直。若弯曲线与 纤维方向一致, 纤维方向一致,则容 易产生破裂。 易产生破裂。此时应 增大弯曲半径。 增大弯曲半径。
弯曲线
弯曲结束后, 弯曲结束后,弹性变形 的恢复, 的恢复,使被弯曲的角度增 此现象称为回弹。 大,此现象称为回弹。一般 o 回弹角为0o 因此, 回弹角为 ~10 。因此, 在设计弯曲模时, 在设计弯曲模时,必须使模 具的角度比成品件角度小一 个回弹角。
五 弯曲件的工艺性及工艺安排
1 弯曲件的工艺性 对弯曲工艺影响最大的除了弯曲半径外,还有弯曲件的形状, 对弯曲工艺影响最大的除了弯曲半径外,还有弯曲件的形状, 材料及尺寸精度等。 材料及尺寸精度等。
1)对弯曲件尺寸的要求 1)对弯曲件尺寸的要求 (1)弯曲半径 r≥rmin rmin 为材料允许的最小弯曲半径。若r<rmin,则需采取 1 工艺措施: 在弯曲园角内侧开槽,如图3.13;或采用退火增加材料塑性;或热弯等。 (2)弯曲件的直边高度 如图3.13。 (3)弯曲件孔到弯边的距离 如图3.12,当t<2mm时,a ≥t;当t>2mm时, a≤1.5t;当b<25mm时,a1>2.5t;当b >50mm时,a1≥3t。

模具设计基础-第三章 弯曲工艺与弯曲模具设计

模具设计基础-第三章 弯曲工艺与弯曲模具设计
(4)弯曲件的孔边距 当弯曲带孔的工件时,如孔位于弯曲变形区附近,则弯 曲后孔的形状会发生改变。为了避免这种缺陷的出现,必须 使孔处于弯曲变形区之外。
当t 2mm ,S t 当t 2mm ,S 2t
模具设计基础 第三章 弯曲工艺与弯曲模具设计
5.止裂孔、止裂槽 如图 3.12 所示, 当局部弯曲某一段边缘时, 为了防止 尖角处由于应力集中而产生裂纹,可增添工艺孔、 工艺槽或 将弯曲线移动一定距离, 以避开尺寸突变处, 并满足b≥t, h=t+r+b/2的条件。
弯曲件的结构工艺性对弯曲生产有很大的影响。弯曲件良 好的工艺性,不仅能简化弯曲工序和弯曲模的设计,而且还能 提高弯曲件的精度、节约材料、提高生产率。 (1)弯曲件的形状 弯曲件的形状一般应对称,弯曲半径应左右一致,如图 所示。图(b)所示形状左右不对称,弯曲时由于工件受力不平 衡将会产生滑动现象,影响工件精度。
3.7补偿法
模具设计基础 第三章 弯曲工艺与弯曲模具设计
2) 校正法 校正弯曲时,在模具结构上采取措施,让校正压力集 中施加在弯曲变形区,使其塑性变形成分增加,弹性变形 成分减小,从而使回弹量减小,如图 3.8 所示。
3.8 校正法示意
模具设计ห้องสมุดไป่ตู้础 第三章 弯曲工艺与弯曲模具设计
四、弯曲件的工艺性
模具设计基础 第三章 弯曲工艺与弯曲模具设计
3.回弹 由于影响回弹的因素很多,各因素之间往往又互相影 响,因此很难实现对回弹量的精确计算和分析。在模具设 计时,对回弹量的确定大多按经验确定(也可查有关冲压资 料进行估算),最后通过试模来修正。 在模具设计时,要尽可能消除或减小回弹的影响响(指 消除回弹对弯曲件的影响,但并不能消除弯曲件的回弹现 象)。

弯曲模具设计(带全套cad图)

弯曲模具设计(带全套cad图)

模具课程设计说明书——弯曲模课程设计学校:学院:专业:姓名:学号:指导教师:一、零件图二、工艺设计1.弯曲工序安排原则工序安排的原则应有利于坯件在模具中的定位;工人操作安全、方便;生产率高和废品率最低等。

弯曲工艺顺序应遵循的原则为:①先弯曲外角,后弯曲内角。

②前道工序弯曲变形必须有利于后续工序的可靠定位;并为后续工序的定位做好准备。

③后续工序的弯曲变形不能影响前面工序已成形形状和尺寸精度。

④小型复杂件宜采用工序集中的工艺,大型件宜采用工序分散的工艺。

⑤精度要求高的部位的弯曲宜采用单独工序弯曲,以便模具的调整与修正。

制订工艺方案时应进行多方案比较。

2.形状简单的弯曲件如V形、U形、Z形件等,可采用一次弯曲成形。

3.弯曲件展开尺寸计算。

(1)中性层位置的确定弯曲中性层位置并不是在材料厚度的中间位置,其位置与弯曲变形量大小有关,应按下式确定:P=r+kt式中 P----弯曲中性层的曲率半径;r----弯曲件内层的弯曲半径;t----材料厚度;k----中性层位移系数,板料可有表3-9查得,圆棒料由表3-10查得。

(2)弯曲件展开尺寸计算计算步骤:1)将标注尺寸转换成计算尺寸即将工件直线部分与圆弧部分分开标注,2)计算圆弧部分中性层曲率半径及弧长中性层曲率半径为P=r+kt,则圆弧部分弧长为: s=Pa式中 a----圆弧对应的中心角,以弧度表示。

3)计算总展开长度L=L1+L2+SL=∑L直+∑S弧4.回弹弯曲成形是一种塑性变形工艺。

回弹的表现形式:1)弯曲回弹会使工件的圆角半径增大,即r2>rp,则回弹量可表示为△r=r2-rp2) 弯曲回弹会使弯曲件的弯曲中心角增大,即a>ap.则回弹量可表示为△a=a-ap影响弯曲回弹的因素:1.材料的力学性能。

2. 材料的相对弯曲半径r/t。

3. 弯曲制件的形状。

4. 模具间隙。

5. 校正程度。

弯曲板件时,凸模圆角半径和中心角可按下式计算:Rp=r/(1+3Asr/Et)ap=ra/rp式中 r----工件的圆角半径;Rp----凸模的圆角半径;a----工件的圆角半径r对弧长的中心角;ap----凸模的圆角半径rp所对弧长的中心角;t----毛坯的厚度;E----弯曲材料的弹性模量;A----弯曲材料的屈服点减小回弹的措施:1)在弯曲件的产品设计时①弯曲件结构设计时考虑减少回弹,在弯曲部位增加压筋连接带等结构。

Z字形弯曲冲孔冲压模具设计

Z字形弯曲冲孔冲压模具设计

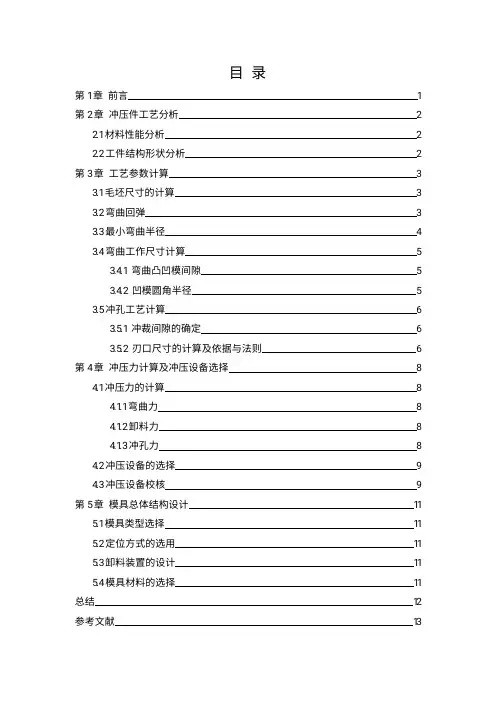

目录第1章前言1第2章冲压件工艺分析22.1材料性能分析22.2工件结构形状分析2第3章工艺参数计算33.1毛坯尺寸的计算33.2弯曲回弹33.3最小弯曲半径43.4弯曲工作尺寸计算53.4.1弯曲凸凹模间隙53.4.2凹模圆角半径53.5冲孔工艺计算63.5.1冲裁间隙的确定63.5.2刃口尺寸的计算及依据与法则6第4章冲压力计算及冲压设备选择84.1冲压力的计算84.1.1弯曲力84.1.2卸料力84.1.3冲孔力84.2冲压设备的选择94.3冲压设备校核9第5章模具总体结构设计115.1模具类型选择115.2定位方式的选用115.3卸料装置的设计115.4模具材料的选择11总结12参考文献13第1章前言冲压是使板料经分离或成形而得到制件的加工方法。

冲压利用冲压模具对板料进行加工。

常温下进行的板料冲压加工称为冷冲压。

模具是大批生产同形产品的工具,是工业生产的主要工艺装备。

模具工业是国民经济的基础工业。

模具可保证冲压产品的尺寸精度,使产品质量稳定,而且在加工中不破坏产品表面。

用模具生产零部件可以采用冶金厂大量生产的廉价的轧钢钢板或钢带为坏料,且在生产中不需加热,具有生产效率高、质量好、重量轻、成本低且节约能源和原材料等一系列优点,是其他加工方法所不能比拟的。

使用模具已成为当代工业生产的重要手段和工艺发展方向。

现代制造业的发展和技术水平的提高,很大程度上取决于模具工业的发展。

目前,工业生产中普遍采用模具成形工业方法,以提高产品的生产率和质量。

一般压力机加工,一台普通的压力机设备每分钟可成形零件几件到几十件,高速压力机的生产率已达到每分钟数百件甚至上千件。

据不完全统计,飞机、汽车、拖拉机、电机、电器、仪表、等产品,有60%左右的零件是用模具加工出来的;而自行车、手表、洗衣机、电冰箱及电风扇等轻工业产品,有90%左右的零件时用模具加工出来的;至于日用五金、餐具等物品的大批量生产基本上完全靠模具来进行。

Z 形件弯曲模(切断弯曲复合模)

Z 形件弯曲模(切断弯曲复合模)

毕业设计(论文)题目Z形件弯曲模具院系机械工程学院专业机械电子工程年级201X级X班学生姓名XXX学生学号201XXXXXX指导教师职称助教完成毕业设计(论文)时间201X年 5 月XXX:Z形件弯曲模目录摘要 (I)Abstract ....................................................................................................................................................... I I 第一章绪论 (1)1.1 我国目前的模具发展水平 (1)1.2 国外模具行业发展水平 (1)1.3 我国模具的发展方向 (1)第二章冲压分析及方案的确定 (3)2.1 冲压工艺分析 (3)2.1.1 弯曲制件 (3)2.1.2 制件材料 (3)2.1.3 模具分析 (3)2.2 确定冲压方案 (4)第三章排样设计及相关计算 (5)3.1毛坯尺寸计算 (5)3.2 排样及定距设计 (5)第四章计算冲裁力确定压力中心 (7)4.1冲裁力的计算 (7)4.2确定压力中心 (8)第五章冲裁工艺计算 (9)5.1 选择双面间隙 (9)5.2 冲裁模刃口尺寸计算原则 (9)5.3落料刃口尺寸及相关计算 (10)第六章各零件结构尺寸设计 (12)6.1 凹模设计及材料工艺选择 (12)6.2 凸模设计及材料工艺选择 (12)6.3 固定垫板设计 (13)6.4卸料部分设计 (14)6.4.1卸料装置 (14)6.4.2 推件和顶件设计 (14)6.4.3 橡胶的选择 (14)6.5 定位部分的设计 (15)6.6 模架、模具和导柱导套 (15)6.6.1 模架 (15)6.6.2 模座 (16)6.6.3 导柱与导套的选用 (17)结论 (19)致谢 (20)参考文献 (21)2017届机械电子工程专业毕业设计(论文)Z形件弯曲模摘要:此次毕业设计参照模具使用手册上的设计方案进行的Z形件弯曲模设计。

第三章:弯曲工艺与弯曲模具设计

第三章:弯曲工艺与弯曲模具设计

校正弯曲时,回弹角修正量: K90
不是90°的角按下式修正: x ( / 90)90
➢ 当r/t < 8~10时,要分别计算弯曲半径和弯曲角的回弹值,再修正。
弯曲板料时
凸模的圆角半径: rp 1/(1/ r) (3 s / Et)
凸模圆弧所对中心角: p
(r
/ rp )
弯曲件的滑移
6. 最小弯曲半径 rmin
❖ r/t 小 —— 变形程度大 —— 弯曲破坏。 影响最小弯曲半径的因素:
❖ 材料的机械性能:好塑性(塑稳)、退火处理、热弯、开槽减薄 ❖ 方向性:折弯线垂直纤维方向:伸长变形能力强
❖ 板宽:B/t 小(< 3) ❖ 弯曲角:小, 直边有切向形变。 ❖ 板料表面质量和断面质量:差处易应力集中发生破坏。 ❖ 板料厚度:t小 —— 切向应变小 —— 开裂小。
弯曲件的工序安排
1. 工序安排的一般原则 ➢ 先弯外角后弯内角,后次弯曲不能影响前一次弯曲变形,前次弯曲应考 虑后次弯曲有合适的定位基准。 ➢ 当有多种方案时,要进行比较,进行优化。
2. 工序安排的一般方法 ➢ 形状简单的弯曲件可一次弯曲成形。如V形、U形、Z形。 ➢ 形状复杂的弯曲件可用两次或多次压弯成形。
➢ r/t值
小r/t: 加厚筋边或 减小 r; 其值大时拉弯
(在同条件下,r/t越小,则总变形量就越大,回弹就越小。) 工艺处理
➢ 弯曲中心角
(α越大,变形区长度越长,参与变形的区域越大,回弹越多。)

➢ 弯曲方式与校正力大小
(自由弯曲回弹大,校正弯曲回弹小,校正力越大回弹越小。)
➢ 工件形状
(工件形状越复杂,回弹就越少。)
弹-塑性变形: 塑性变形:
L1-L2 ,r1-r2 超过屈服极限,

弯曲模具设计

弯曲模具设计

弯曲模具的结构设计是在弯曲工序确定后的基础上进行的,设计时应考虑弯曲件的形状、精度要求、材料性能以及生产批量等因素,下面分析常见各类型弯曲模的结构和特点。

一. V 形件弯曲模V 形件即为单角弯曲件,形状简单,能够一次弯曲成形。

这类形状的弯曲件可以用两种方法弯曲:一种是沿着工件弯曲角的角平分线方向弯曲,称为V 形弯曲;另一种是垂直于工件一条边的方向弯曲,称为 L 形弯曲。

1-顶杆;2定位钉;3-模柄; 4-凸模;5-凹模;6-下模座;3.4.1 有压料装置的V形件弯曲模V 形件弯曲模的基本结构如图 3.4.1 所示,图中弹簧顶杆 1 是为了防止压弯时板料偏移而采用的压料装置。

除了压料作用以外,它还起到了弯曲后顶出工件的作用。

这种模具结构简单,对材料厚度公差的要求不高,在压力机上安装调试也较方便。

而且工件在弯曲冲程终端得到校正,因此回弹较小,工件的平面度较好。

如果弯曲件精度要求不高,为简化模具结构,压料装置也可以省略不用。

图 3.4.2 所示为无压料装置的 V 形件弯曲模。

1-模柄;2-上模座;3-导柱、导套;4、7-定位板;5-下模座;6-凹模;7-凸模3.4.2 无压料装置的V形件弯曲模当弯曲相对宽度很大的细长 V 形件时,会产生明显的翘曲现象,这种情况下可以采用带侧板结构的弯曲模,以阻碍材料沿弯曲线方向的流动(见图3.4.3a );也可以改变弯曲凸、凹模形状,将翘曲量设计在与翘曲方向相反的方向上(见图 3.4.3b )。

图3.4.3 减少弯曲件翘曲的模具结构L 形弯曲模常用于两直边相差较大的单角弯曲件,如图 3.4.4a 所示。

弯曲件的长边被夹紧在压料板和凸模之间,弯曲件过程中另一边竖立向上弯曲。

由于采用了定位销定位和压料装置,压弯过程中工件不易偏移。

但是,由于弯曲件竖边无法受到校正,因此工件存在回弹现象。

a〕1-凸模;2-凹模;3-定位销;4-压料板;5-挡块 b〕1-凸模;2-压料板 3-凹模;4-定位板;5-挡块图3.4.4 L形弯曲模图 3.4.4b 为带有校正作用的 L 形弯曲模,由于压弯时工件倾斜了一定的角度,下压的校正力可以作用于原先的竖边,从而减少了回弹。

第三章-----弯曲模

第三章-----弯曲模

当中性层半径确定后,即 可按照几何方法计算中性 层展开长度,进而计算出 板料的展开长度。由于材 料的性能、弯曲方法不同, 中性层的位置将受到影响。
四、弯曲力计算
弯曲力:工件完成预定弯曲时需要压力机所施加的压力。 弯曲力不仅与材料品种、材料厚度、弯曲几何参数有关,
还同设计弯曲模所确定的凸、凹模间隙大小等因数有关。 1、自由弯曲的弯曲力计算 V形弯曲件的计算F1=(0.6KBt²σb)÷(R+t) U形弯曲件的计算F1=(0.7KBt²σb)÷(R+t) 式中F1―自由弯曲力
-8中选取。
第二节 弯曲模设计示范
双向弯曲模
零件名称:铰支板 生产批量:中批量 材料:10钢,厚1.2mm 零件简图:如图3-26所示
1、弯曲工艺与模具结构
工件的冲压由落料和弯曲两道工序组成。(在此只介绍弯曲模的设计) 本工件的弯曲工艺可分为左、右两部分;左边是U形弯曲,右边是Z形弯曲。 若用两套弯曲模分别完成左、右两部分的弯曲,将增加模具费用。
凸板式模 材 中R的 弯、圆 曲角 用R凸半 :-R径凸弯R曲凸1。件 、3R弯Es Rt曲凸棒模材圆弯角曲半用径R(凸 m1m 3).R4 ;EsdR
σs-材料屈服点(MPa);
E-材料弹性模量(MPa);
d-棒材直径(mm)。
当R<(5~8)t时,工件的弯曲半径一般变化不大, 只考虑角度回弹。角度回弹的经验数值查表3-4和表 3-5得到。
曲是指在上述基础上凸模再往下压,对弯
曲件起校正作用,从而使工件产生进一步
的塑性变形。
当弯曲工件有特殊要求,
二、弯曲零件的工艺性
其圆角半径必须小于最小弯曲 圆角半径时,可设法提高材料
1、弯曲件的圆角半径 材料产生塑

模具设计第3章弯曲工艺与弯曲模课件

模具设计第3章弯曲工艺与弯曲模课件
b/t>3宽板弯曲,横断面几乎 不变
b/t<3窄板弯曲,断面产生了 畸变 ,外窄内宽
3.1.4 弯曲件的结构工艺性
弯曲件的结构工艺性是指弯曲零件的形状、 尺寸、精度、材料以及技术要求等是否符合弯 曲加工的工艺要求。具有良好工艺性的弯曲件, 能简化弯曲的工艺过程及模具结构,提高工件 的质量。
1. 弯曲件的形状 弯曲件形状对称,对应r 相等
播放动画
1-顶杆 2-定位钉 3-模柄 4-凸模 5-凹模 6-下模座
3. L形件弯曲 适用于两直边长度相差较大的单角弯曲件
a)竖边无校正
b)竖边可校正
L形件弯曲
4.复杂零件 多次V形弯曲制造复杂零件举例
3.2.2 U形件弯曲模
1.U形件弯曲模的一般结构形式
U 形 件 弯 曲 模
1.凸模 2.凹模 3.弹簧 4.凸模活动镶块 5.凹模活动镶块 6.定位销 7.转轴 8.顶板 9.凹模活动镶块
弯曲半径r>0.5t: 按中性层不变原理,坯料总长度应等于弯曲 件直线部分和圆弧段长度之和,即:
提问:下面的弯曲件展开长度如何计算?
L
l1
l2
l3
π α1 180
(r1
xt
)
π α2 180
S / E 越大,回弹越大。
E1>E2
1 2
.
1 2
图a)
E3=E4
3 4
3 4
图b)
材料的力学性能对回弹值的影响 1、3-退火软钢 2-软锰黄铜 4-经冷变形硬化的软钢
应尽量选择屈服极限小、n值小的材料以获得 形状规则、尺寸精确的弯曲件。
(2)相对弯曲半径r/t r/t越小,变形程度越大,回弹量减小。
例:1mm厚铝板、65Mn板,弯曲时易裂,退火后 再弯,则弯曲正常。

弯曲与弯曲模具设计

弯曲与弯曲模具设计

二、弯曲件的工艺计算
2.弯曲力的计算
(1)自由弯曲力对于V形件,有
F自
0.6kbt 2 b
rt
对于U形件,有
F自
0.7kbt 2 b
rt
(2)校正弯曲力如果弯曲件在冲压行程结束时受到模具的校正
(见图3-27)
上一页 下一页
第四节 弯曲件的工艺特性及工艺计 算
二、弯曲件的工艺计算
(3)顶件力或压料力
上一页 下一页
第四节 弯曲件的工艺特性及工艺计 算
一、弯曲件的工艺性
(6)增添连接带和定位工艺孔 如图3-22所示。 (7尺寸标注 尺寸标注对弯曲件的工艺性有很大的影响。 如图3-23所示。
上一页 下一页
第四节 弯曲件的工艺特性及工艺计 算
二、弯曲件的工艺计算
1.弯曲件展开长度的确定
第三章 弯曲与弯曲模具设计
第一节 弯曲技术概述 第二节 弯曲变形过程分析 第三节 弯曲件坯料尺寸的计算 第四节 弯曲件的工艺特性及工艺计算 第五节 弯曲件的工序安排 第六节 弯曲模典型结构及结构设计
第一节 弯曲技术概述
弯曲是利用压力使金属板料、管料、棒料或型材在模具中弯 成一定曲率、一定角度和形状的变形工序。弯曲工艺在冲压 生产中占有很大的比例,应用相当广泛,如汽车纵梁、电器 仪表壳体、支架、铰链等,都是用弯曲方法成型的。
所示为V形件弯曲的变形过程。 2.弯曲变形特点 为了分析板料弯曲变形的规律,将试验用的长方形板料的 侧面画成正方形网格,如图3-4(a)所示,然后弯曲,观察其
变形特点,弯曲后情况如图3-4(b)所示。
下一页

第二节 弯曲变形过程分析
一、弯曲的变形特点
(1)变形区主要在弯曲件的圆角部分,圆角区内的正方形网 格变成厂扇形。

弯曲工艺和弯曲模具设计

弯曲工艺和弯曲模具设计

3.2.2影响回弹的因素
1.材料的力学性能 材料的屈服点 越高,弹性模量E越小,弯曲弹性回跳
越大。
2.相对弯曲半径 相对弯曲变径
越大,则回弹也越大。
3.弯曲中心角 弯曲中心角 越大,表明变形区的长度越长,故回弹的
积累值越大,其回弹角越大。但对弯曲半径的回弹影响不大。
4.弯曲方式及弯曲模具结构 采用校正弯曲时,工件的回弹小。
时弯曲半径r继续减小,而直边部分反而向凹模方向变形, 直至板料与凸、凹模完全贴合。
3.1.2板料弯曲变形特点
通过网格试验观察弯曲变形特点(如图3.1.3)。
图3.1.3 弯曲前后坐标网络的变化
1.弯曲圆角部分是弯曲变形的主要变形区 变形区的材料外侧伸长,内侧缩短,中性层长度不变。
2.弯曲变形区的应变中性层

• 1、弹性弯曲条件
若材料的屈服应力为 σs ,
则• 弹性弯曲的条件为:

2、塑性弯曲的应力与应变条件
• (a)弹性弯曲; (b)弹-塑性弯曲; (c)塑性弯 曲
• 图3.1.5弯曲毛坯变形区的切向应力分布
• 3.1.3弯曲时变形区的应力和应变

• 板料在塑性弯曲时,变形区
内的应力应变状态取决于弯曲
铰链弯曲和一般弯曲件有所不同,铰链弯曲常用推卷的方法成形
。在弯曲卷圆的过程中,材料除了弯曲以外还受到挤压作用,板料不是 变薄而是增厚了,中性层将向外侧移动,因此其中性层位移系数K≥0.5。 图3.3.13所示为铰链中性层位置示意图。
•图3.3.12 铰链中性层位置
•图3.3.13 铰链弯曲件
3.3.5弯曲件弯曲工序的安排
3.弯曲件直边高度对弯曲的影响(如图3.3.5) 在进行弯曲时,若弯曲的直边高度过短,弯曲过程中

弯曲模的设计说明书

弯曲模的设计说明书

摘要:是根据零件形状的需要,通过模具和压力机把毛坯弯成一定角度,一定形状工件的冲压工艺方法。

弯曲成形工艺在工业生产中的应用:应用相当广泛,如汽车上很多履盖件,小汽车的柜架构件,摩托车上把柄,脚支架,单车上的支架构件,把柄,小的如门扣,夹子(铁夹)等。

弯曲的基本原理以V形板料弯曲件的弯曲变形为例进行说明。

凸模运动接触板料(毛坯)由于凸,凹模不同的接触点力作用而产生弯短矩,在弯矩作用下发生弹性变形,产生弯曲。

随着凸模继续下行,毛坯与凹模表面逐渐靠近接触,使弯曲半径及弯曲力臂均随之减少,毛坯与凹模接触点由凹模两肩移到凹模两斜面上。

(塑变开始阶段)。

随着凸模的继续下行,毛坯两端接触凸模斜面开始弯曲。

(回弯曲阶段)。

压平阶段,随着凸凹模间的间隙不断变小,板料在凸凹模间被压平。

校正阶段,当行程终了,对板料进行校正,使其圆角直边与凸模全部贴合而成所需的形状。

关键词:料盒插板;弯曲模;弯曲成形工艺绪论模具被称为“百业之母”,是工业生产的基础工艺装备,其应用非常广泛,在电子、汽车、电机、电器、仪表、家电和通讯等产品中,60%~80%的零部件生产都依靠模具成形。

作为制造业的上游部分,模具对产品质量、效益起决定性作用。

当今世界正进行着新一轮的产业调整,一些模具制造企业逐渐向发展中国家转移,我国正成为世界模具大国。

目前我国的模具总产值已跃居世界第三,仅次于日本和美国。

近年来,外资对我国模具行业投入量增大,工业发达国家将模具向我国转移的趋势进一步明朗化,我国模具行业迎来新一轮的发展机遇的同时,也将面临巨大的挑战。

目前我国存在一方面模具产业规模不断扩大,一方面模具技术人员短缺的问题,这在一定程度上影响了国内模具企业的生产质量。

为解决这一问题,模具技能型人才的培养是关键。

本书就是为满足模具技术员学习的需要而编写,本书采用问答形式,对冲压模具设计与制造行业的基础知识和常见问题做了全面系统的介绍。

弯曲扭转复合成形有一定难度。

本文给出了实用的弯曲扭转复合模结构,论述了模具工作原理。

模具毕业设计11Z形件弯曲模设计说明书

模具毕业设计11Z形件弯曲模设计说明书

学校冲压模具课程设计说明书——Z形件弯曲模设计院系机械系班级模具班学生姓名同组成员指导教师完成日期年7 月7 日零件简图:如右图所示生产批量:大批量材料:Q235材料厚度:1.5mm1.冲压件工艺分析该工件只有切断和弯曲两个工序,材料Q235钢为软材料,在弯曲时应有一定的凸凹模间隙.工件的尺寸全部为自由公差,可看作IT14级,尺寸精度较低,普通弯曲就能满足要求.2.冲压方案的确定该工件包括切断和弯曲两个工序,可以有以下几种方案:方案一:先切断,后弯曲.采用单工序模生产;方案二:切断___弯曲复合冲压.采用复合模生产;方案一模具结构简单,但需要两道工序两副模具,生产效率低,难以满足该工件大批量生产要求;方案二需一副模具,生产效率高,尽管模具结构较方案一复杂,但由于零件几何形状简单,模具制造并不困难.通过对上述方案的分析比较,该工件的冲压生产采用方案二为佳.3.主要设计计算(1)毛坯尺寸计算工件弯曲半径r>0.5t,故坯料展开尺寸公式为:L Z=L直1+ L直2 +L直3 +L弯1+ L弯2查表3.4.1,当r/t=2.5,x=0.39.L直1=14-r-t=14-4-1.5=8.5mm,L直2=40-2t-2r=29mm,L弯1=∏α/180(r+xt)=3.14×90(4+0.39×1.5)/180=7.1984mm, 故L Z=8.5+29+8.5+7.1984+7.1984=60.3968mm(2)排样及相关计算采用直排,且无废料。

坯料尺寸为60.40mm×16mm.查板材标准,选用冲压力的计算落料力:F落=KLtτb=10920 N τb=350MPa弯曲力:F自=6.6KBt2σb/r+t=2042.182 N σb=400MPaF校=AP=19600 N顶件力或压料力: FD =0.5 F自=1021.91 N压力机公称压力: F压=1.2 F校=23520 N(3)冲压工序力计算根据冲压工艺总力计算结果,并结合工件高度,初选开式固定台压力机JH21-25.(4)工作部分尺寸计算①凸模圆角半径: rT=4mm工作相对弯曲半径r/t较小,故凸模圆角半径rT等于工件的弯曲半径。

跨桥式端子Z形折弯多工位级进模设计

跨桥式端子Z形折弯多工位级进模设计

边的流程 。( 3 )z形折弯采用的工序拆解如 图
所示 : 折 4 5 。 一
折边一压平一整形 。( 4 )折弯成型时 , 产品易出现反弹 , 由于跨
6 4
G。 n g Y i y u J i s h u

* 5 2 Z -  ̄ t Y l J .
据 GB 2 8 6 5 . 2 —8 1选 取 规 格 为 3 0 0 L× 1 4 0 WX 1 5 . 0 T。 ( 6 ) 凸
( 1 )在打大 的折弯时 , 在某种情况下会产生拉料不均匀现象 , 故
需增加一些空步。( 2 )折边 工序 局 部 拆 解 采 用 压线 一 冲孔 一 折
士2 。 ) 。( 5 ) 垫 板 设 计 。为 承 受
并扩散凸模传 递的压力 , 以防模座被 挤压损 伤 , 在 与模 座接 触
的面 上 加 一 块 淬 硬 磨 平 的 垫 板 。垫 板 的 外 形 尺 寸 与 凸模 固 定 板相 同, 厚度可取 ~ 。这 里 设 计 时 , 由于压 力较大 , 根
壁结构 , 为便于加工 , 落料 凹模 漏料孔 可设计 成近似 于 刃 口轮 廓的简化 形状 , 漏料 部分刃 口轮廓扩 大 . 。( 3 )凸模设 , 计。落料凸模刃 口为方形 , 在它里 面开孔 , 单边 增加O .
装配导正销 , 为便于 凸模 和 固定 板 的加 工 , 可 设计成 通过 固定
桥式端子有较 高的要求 , 所 以在折弯 时应加 大折弯 角度 , 一般
回弹 角 度 为 1 。 ~2 。 。
1 产 品 工 艺 分 析
图1 为某电器跨桥式端子 ( 图 中省略 了部分 尺寸) , 材料为
图 Z形 折 弯 工 序 拆解

弯曲工艺与弯曲模设计(ppt 68页)

弯曲工艺与弯曲模设计(ppt 68页)

3. 塑性弯曲阶段
当凸模到达下止 点时,毛坯被紧 紧地压在凸模与 凹模之间,使毛 坯内侧弯曲半径 与凸模的弯曲半 径吻合,完成弯 曲过程,变形由 弹—塑性弯曲过 渡到塑性弯曲。
•5
弯曲分类
自由弯曲 校正弯曲
当弯曲过程结束,凸模、凹模、毛 坯三者相吻合后,凸模不再下压的 弯曲工序,回弹量较大。
当弯曲过程结束,凸模、凹模、毛 坯三者相吻合后,凸模继续下压, 产生刚性镦压,使毛坯产生进一步 塑性变形,从而对弯曲件的弯曲变 形部分进行校正的弯曲工序。
7,8-活动凹模;10-下模座;11-滚柱
•22
4.2.3 帽形件弯曲模
1.使用两套U形弯曲模
图 4-19 两次弯曲成形
•23
2.一次弯曲成形
有回弹。较少 使用此方法
图 4-20 一次弯曲成形
图 4-21 复合弯曲模一次弯曲成形
1-凸凹模;2-活动凸模;3-凹模;4-顶板
•24
4.2.4 Z形件弯曲模
图 4-17 使用回转凹模的U形件弯曲模
1-凸模;2-定位板;3-弹簧;4-回转凹模;5-限位钉
•21
使用斜楔的U形件弯曲模
弹簧将毛坯先弯曲 成U形。受弹簧弹力 限制,该结构只适
用于弯曲薄板。
图 4-18 使用斜楔结构的U形件弯曲模
1-斜楔;2-凸模支杆;3,9-弹簧;4-上模座;5-凸模;6-定位销;
2)校正法 校正压力集中施加在弯曲变形区,使其塑性变形成 分增加,弹性变形成分减小,从而使回弹量减小。
图 4-31 校正法示意图
•35
4.4 弯曲工艺计算
4.4.1 弯曲件展开长度的计算
弯曲件展开长度的计算 依据弯曲件的形状、弯 曲半径、弯曲方向的不 同而不同。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

毕业设计(论文)说明书题目:Z形件弯曲模设计系名机械工程系专业机械设计制造及其自动化学号学生姓名指导教师职称讲师2015年 4月 10 日摘要本次设计是Z形件弯曲模的设计,制件为Z形件。

本文借鉴了冷冲压模具设计的全部过程。

文章主要过程是从产品的工艺分析到最后设计冲压模具,首先,通过对制件的特点的了解,进一步对制件进行工艺分析,确定该制件符合冷冲压加工的要求。

冲压工艺方案和结构确定为弯曲模具冲压,并对弯曲模进行设计。

除对制件进行排样分析和计算搭边值、冲压力、以及确定模具压力中心外还重点分析了制件的凸模、凹模及其凸凹模结构并进行设计、计算,定位零件的选取和结构分析,以及固定方式等技术难点,最终通过AutoCAD进行绘图,得到相关零件的零件图及弯曲模具的装配图。

关键词:冷冲压;Z形件;弯曲模具设计AbstractThis design is Z blanking design of the compound die, product as a Z convex shaped gasket. In this paper, the whole process of cold stamping die design. The article is main process from product process analysis of the final design of the stamping die, first of all, based on the understanding of the parts, parts for process analysis, to determine the work pieces with cold stamping processing requirements. Stamping process scheme and structure determination for the Flip Style compound die punching, and the design of compound die. In addition to the parts layout analysis and calculation on the boundary, pressure, and to determine the pressure center of the mould is focus on the analysis of the parts of the punch, die and punch die structure and design, calculation, selection and structure analysis of positioning component, and the fixed mode to point, finally drawing by AutoCAD the assembly diagram, parts diagram and related parts of the composite mold.Key words: Cold stamping;Z convex shaped gasket;Compound die design目录第一章前言 (6)1.1我国模具行业的发展方向和前景 (7)1.2 冲压加工的特点 (7)1.3 冲压模具的种类 (8)1.4课题意义 (9)第二章冲压工艺性分析及冲压方案的确定 (10)2.1 冲压工艺性分析 (10)2.2 冲压工艺方案的确定 (10)第三章排样设计及计算 (11)3.1毛坯尺寸计算 (12)3.2排样与定距设计 (13)3.3确定搭边值 (13)3.4确定条料宽度计算利用率 ............ 错误!未定义书签。

第四章冲裁力的计算及确定压力中心 .. (7)4.1冲裁力的计算 (7)4.2确定压力中心 (7)第五章冲裁工艺计算 .................... 错误!未定义书签。

5.1选择双面间隙...................... 错误!未定义书签。

5.2冲裁模刃口尺寸计算原则 ............ 错误!未定义书签。

5.3冲孔和落料刃口尺寸计算 (17)第六章各零件结构尺寸 .................. 错误!未定义书签。

6.1凹模的设计........................ 错误!未定义书签。

6.2凸模设计 (18)6.3 凸模凹模的材料选定 (19)6.4 凸模固定垫板的设计 (19)6.5 卸料部分的设计 (19)6.5.1 卸料装置 (20)6.5.2 推件和顶件装置 (20)6.5.3 橡胶的选用 (21)6.6 定位部分的设计 (22)6.7 模架、模座和导柱导套 (23)6.7.1 模架类型 (24)6.7.2模座 (25)6.7.3导柱与导套的选用 (26)结论................................... 错误!未定义书签。

参考文献.. (24)致谢 (24)第一章前言1.1我国模具行业的发展方向和前景经过1990年代的高速发展,中国的模具产业已经达到一定的水平,生产能力也有了相当大的提高,模具市场的规模也正在逐步扩大。

过去十年,中国模具工业(主要集中在汽车、电子信息以及电器)以每年15%左右的增长速度快速发展。

到2005年,全国模具生产厂点已达3万多家,从业人员50多万人;模具销售总额高达610亿元,比上年增长25%;模具生产企业总体上任务饱满、订单充足。

2006年,业界预测中国汽车的年度销售数量将会比前一年增长15%,年度销售数量将会达到640万台。

而汽车零部件市场比汽车整车的市场更大,可以预测汽车相关模具产业将会有高速发展。

与2004年相比,2005年中国的模具生产值增加了125%,以610亿人民币居世界第三位。

其中,出口比前一年增加了150%,达到了7.4亿美元。

目前,国内模具行业正随着我国制造业特别是汽车和电子产业的持续高速发展而逐渐步入“黄金期”。

近年来,模具行业结构调整步伐加快,主要表现为大型、精密、复杂、长寿命模具和模具标准件发展速度高于行业的总体发展速度;冲压模和压铸模比例增大;面向市场的专业模具厂家数量及能力增加较快。

随着经济体制改革的不断深入,“三资”及民营企业的发展较快。

在冲压模具方面,2006年,冲压模具比例进一步上升,热流道模具和气辅模具水平进一步提高,冲压模具在量和质方面都有较快的发展,我国最大的冲压模具单套重量已超过50吨,最精密的冲压模具精度已达到2微米。

在CAD/CAM技术得到普及的同时,CAE技术应用越来越广,CAD/CAM/CAE一体化得到发展,模具新结构、新品种、新工艺、新材料的创新成果不断涌现,专利数量增多。

据业内人士分析,未来我国模具发展趋势包括10个方面:(1)模具日趋大型化。

(2)模具的精度将越来越高。

10年前精密模具的精度一般为5微米,现已达到2-3微米,1微米精度的模具也将上市。

(3)多功能弯曲模具将进一步发展。

新型多功能弯曲模具除了冲压成型零件外,还担负叠压、攻丝、铆接和锁紧等组装任务,对钢材的性能要求越来越高。

(4)热流道模具在冲压模具中的比重也将逐渐提高。

(5)随着冲压成型工艺的不断改进与发展,气辅模具及适应高压冲压成型等工艺的模具也将随之发展。

(6)标准件的应用将日益广泛。

模具标准化及模具标准件的应用将极大地影响模具制造周期,还能提高模具的质量和降低模具制造成本。

(7)快速经济模具的前景十分广阔。

(8)随着车辆和电机等产品向轻量化发展,压铸模的比例将不断提高。

同时对压铸模的寿命和复杂程度也将提出越来越高的要求。

(9)以塑代钢、以塑代木的进程进一步加快,冲压模具的比例将不断增大。

由于机械零件的复杂程度和精度的不断提高,对冲压模具的要求也越来越高。

(10)模具技术含量将不断提高。

从应用趋势方面分析,受用户要求模具的生产周期缩短影响;快速经济模具的开发将被重视,模具标准件的应用将日渐广泛,且采用计算机控制和机械手操作的快速换模装置、快速试模装置技术也会得到发展和提高。

1.2 冲压加工的特点冲压是利用安装在冲压设备上的模具对材料施加压力,使其产生分离或塑性变形,从而获得所需零件(俗称冲压或冲压件)的一种压力加工方法。

冲压通常是在常温下对材料进行冷变形加工,且主要采用板料来加工成所需零件,所以也叫冷冲压或板料冲压。

冲压所使用的模具称为冲压模具,简称冲模。

冲模是将材料(金属或非金属)批量加工成所需冲件的专用工具。

冲模在冲压中至关重要,没有符合要求的冲模,批量冲压生产就难以进行;没有先进的冲模,先进的冲压工艺就无法实现。

冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素,只有它们相互结合才能得出冲压件。

冲压在现代工业生产中,尤其是大批量生产中应用十分广泛。

相当多的工业部门越来越多地采用冲压法加工产品零部件,如汽车、农机、仪器、仪表、电子、航空、航天、家电及轻工等行业。

在这些工业部门中,冲压件所占的比重都相当的大,少则60%以上,多则90%以上。

不少过去用锻造、铸造和切削加工方法制造的零件,现在大多数也被质量轻、刚度好的冲压件所代替。

因此可以说,如果生产中采用冲压工艺,许多工业部门就必须要提高生产效率和产品质量、降低生产成本、快速进行产品更新换代。

与其它方法相比,冲压加工无论在技术方面还是经济方面都具有许多独特的优点:(1) 冲压加工的生产效率高,且操作方便,易于实现机械化与自动化。

(2)冲压时由于模具保证了冲压件的尺寸与形状精度,且一般不破坏冲压件的表面质量,而模具的寿命一般较长,所以冲压的质量稳定,互换性好,具有“一模一样”的特征。

(3)冲压可加工出尺寸范围较大、形状较复杂的零件,如小到钟表的秒表,大到汽车纵梁、覆盖件等,加上冲压时材料的冷变形硬化效应,冲压的强度和刚度均较高。

(4)冲压一般没有切屑碎料生成,材料的消耗较少,且不需其它加热设备,因而是一种省料,节能的加工方法,冲压件的成本较低。

但是,冲压加工所使用的模具一般具有专用性,有时一个复杂零件需要数套模具才能加工成形,且模具制造的精度高,技术要求高,是技术密集形产品。

所以,只有在冲压件生产批量较大的情况下,冲压加工的优点才能充分体现,从而获得较好的经济效益。

1.3 冲压模具的种类冲压模具的形式很多,一般可按以下几个主要特征进行分类。

根据工艺性质分类(1)冲裁模沿封闭或敞开的轮廓线使材料产生分离的模具。

如落料模、冲孔模、切断模、切口模、切边模、剖切模等。

(2)弯曲模使板料毛坯或其他坯料沿着直线(弯曲线)产生弯曲变形,从而获得一定角度和形状的工件的模具。

相关文档
最新文档
